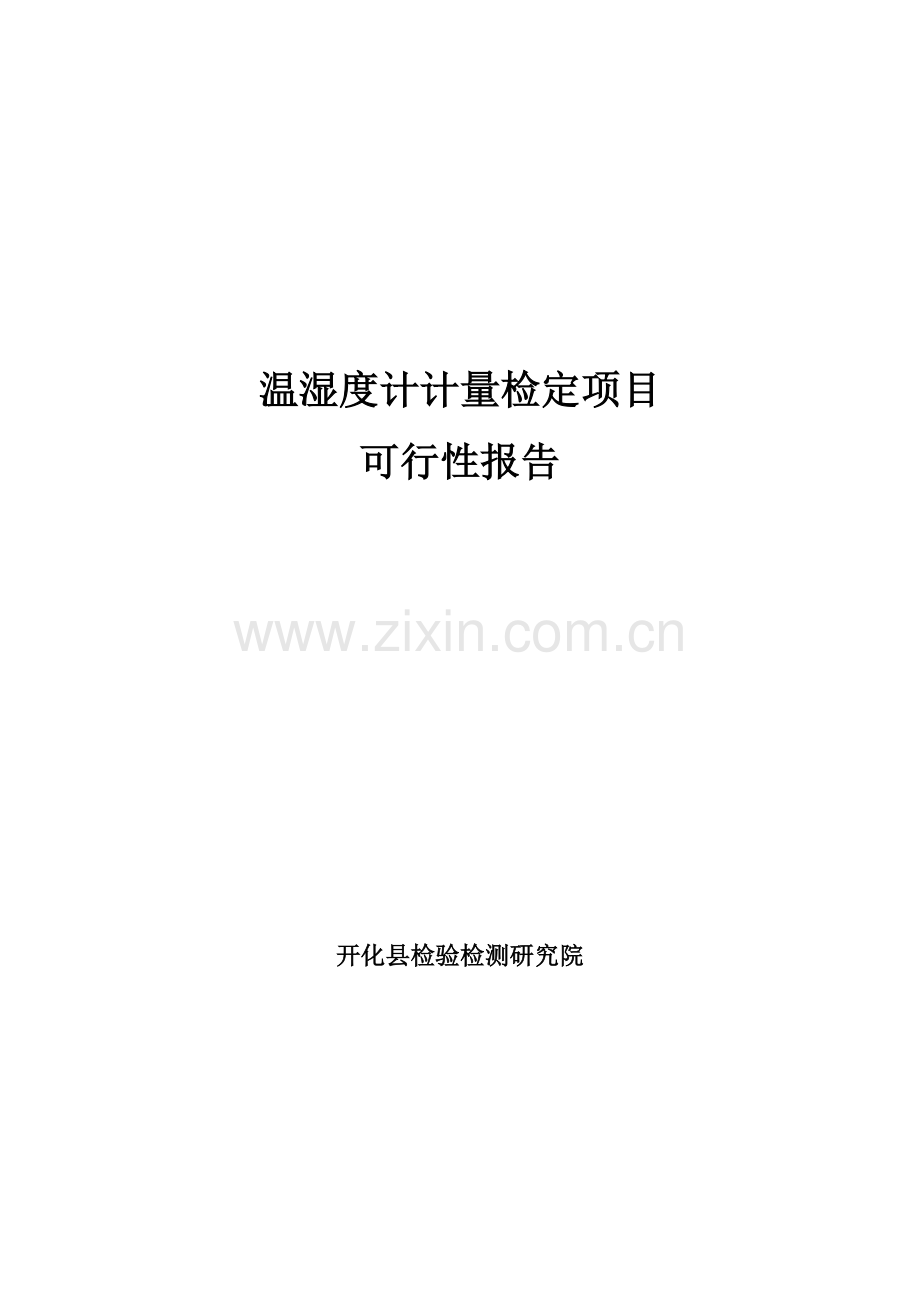

温湿度计计量检定项目
可行性报告

开化县检验检测研究院

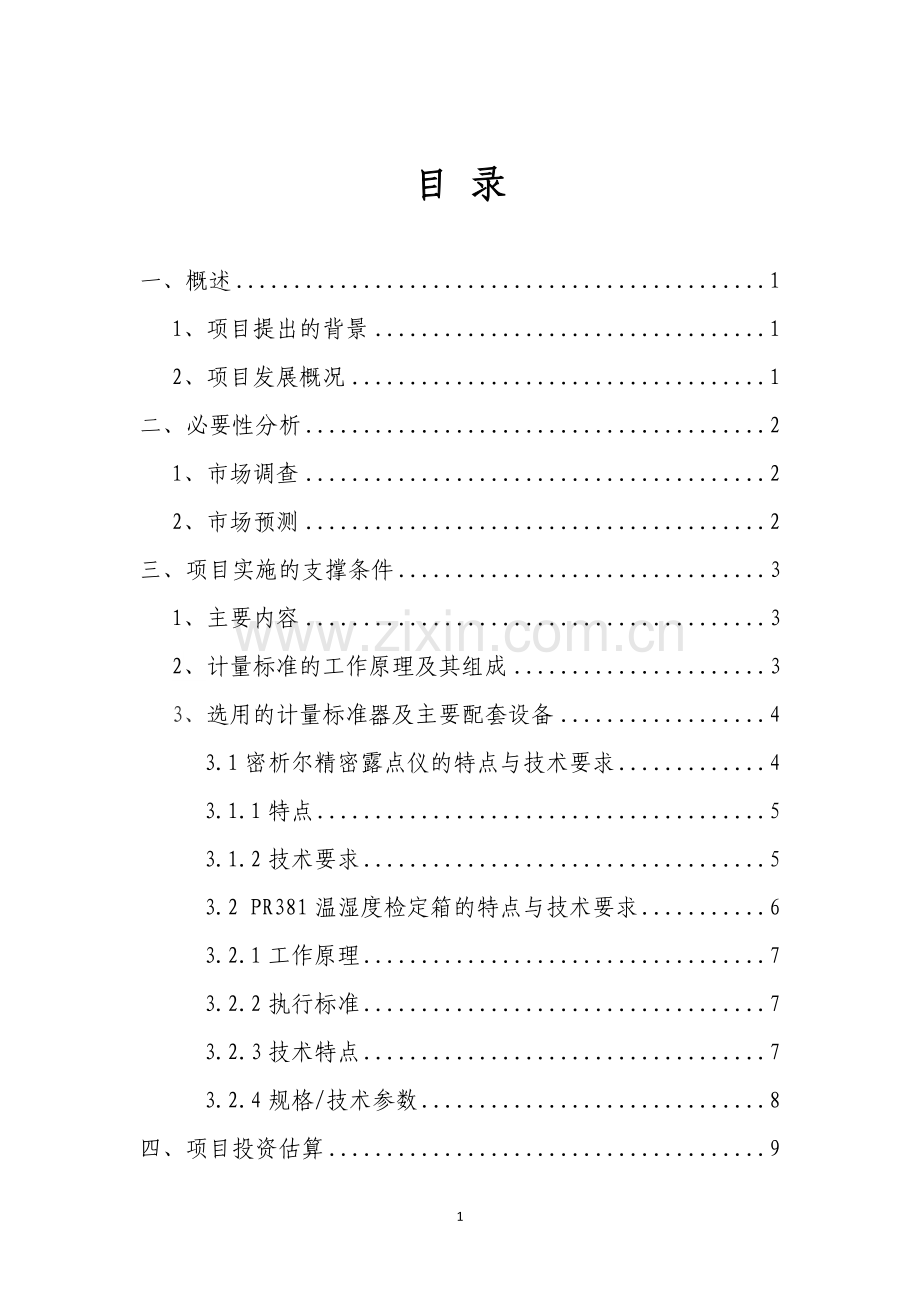

目 录

一、概述 1
1、项目提出的背景 1
2、项目发展概况 1
二、必要性分析 2
1、市场调查 2
2、市场预测 2
三、项目实施的支撑条件 3
1、主要内容 3
2、计量标准的工作原理及其组成 3
3、选用的计量标准器及主要配套设备 4
3.1密析尔精密露点仪的特点与技术要求 4
3.1.1特点 5
3.1.2技术要求 5
3.2 PR381温湿度检定箱的特点与技术要求 6
3.2.1工作原理 7
3.2.2执行标准 7
3.2.3技术特点 7
3.2.4规格/技术参数 8
四、项目投资估算 9

1

五、经济和社会效益评价 9
1、项目的经济评价 9
2、项目的不确定性分析 10
3、项目的社会效益影响 10
4、结论 10

2

一、概述
1、项目提出的背景
开化县检验检测研究院（前身是开化县质量技术监督检测所）（以下简称研究院），设有开化县计量检定中心、开化县食品药品检验检测中心、衢州市特种设备检验中心（开化工作站）、衢州市荧光灯管质量检测中心和浙江省硅材料质量检验中心，是一家集“检定、检验、科研、技术服务”为一体的综合性检验机构，拥有国内一流的实验室基础设施条件，包括高精尖检测设备、现代化检测实验室及高素质的人员团队，多年来一直承担着省、市产品质量定期监督检验任务。
研究院下辖开化县计量检定中心是我县法定计量检定机构，承担着全县涉及安全防护、环境监测、贸易结算、医疗卫生等领域计量器具强检任务，为实现公平贸易、量值溯源提供技术支撑。目前，本中心内有技术人员4名，拥有衡器室、天平室、医化室、热工室等十个计量实验室，能满足相应的检定要求。
2、项目发展概况
随着社会的不断发展，各种类型的行业兴建起来，而对于很多行业，环境的湿度，温度都需要一个明确的探测，而温湿度计就是用来测定环境的温度及湿度，以确定产品生产或仓储的环境条件的一种计量器具，广泛应用于人们的日常生活中。因此，做好温湿度计的计量检定工作对相关行业的正常运行起到至关重要的作用。
二、必要性分析
1、市场调查
据了解，目前，开化县市场上投入使用的温湿度计有300台左右，主要集中在规模较大的工业企业、医药企业和大药房中，如浙江开化合成材料有限公司、浙江海纳半导体有限公司、浙江华康药业股份有限公司、开化颐年堂医药有限公司、亿心源大药房等都有不同数量的温湿度计投入使用。
2、市场预测
随着我县经济的持续发展，一些企业对温湿度计在性能等各方面会提出诸多要求，需要购买更多的温湿度计实现器具更新。 同时，未来也将有更多的企业应运而生，因此，市场对于温湿度计的需求量会日益上升。面对持续扩大的温湿度计使用量，作为一家综合性检测机构，我们有义务开展温湿度计计量检定项目，在一定程度上，促进企业和药房的有序经营，确保持续健康发展。
三、项目实施的支撑条件
1、主要内容
开展温湿度计计量检定项目，需要涉及前期建标、检定人员资质、环境条件、选用计量标准器及主要配套设备的购买和维护等一系列方面，为项目的开展做有力支撑。
2、计量标准的工作原理及其组成
露点仪工作原理：冷镜传感器有一个微型的抛光金属镜面，使用固态珀耳帖电加热泵将其冷却至被测气体露点温度。当温度抵达降该露点时，镜面会形成冷凝。一个由红色发光二极管高增益光电探测器组成的电光回路检测冷凝的形成。镜面反射光强度减少量，作为仪表控制电路的反馈输入，调整施加于珀耳帖的冷却功率，这样镜面就被控制在平衡状态中。蒸发与冷凝量以相同的速率发生。此时（由铂阻温度计）测量到镜面温度等于被测气体的露点温度。
其中主要计量标准器包括一套密析尔便携式高精度镜面露点仪，配套设备包括一台 PR381温湿度检验箱。
检定时，开启检验箱并设定在被测温湿度点，把被测温湿度计尽可能的接近露点仪，稳定后，读取标准值和被测值，通过比较法得到被测温湿度计的示值误差。
3、选用的计量标准器及主要配套设备
3.1密析尔精密露点仪的特点与技术要求

Optidew Vision高精度露点仪是基于经过验证的基础光学露点检测原理，提供无可比拟和无漂移的长期性能。
3.1.1特点
a、基准、精确、无漂移的测量
b、量程宽，相当于 -30～90°C 的环境温度范围内，湿度覆盖 0.5%～100% RH
c、露点精度 ±0.2°C
d、高压型压力最大 25 MPa (250 barg)
e、漂亮的桌面放置式外壳，面板安装式可选
3.1.2技术要求
总精确度
±0.2℃露点；±0.1℃温度
测量单位
℃，℉露点和温度；％rh;gm﹣³，gkg﹣¹ ;aw:D(t－tdp)
反应速度
1℃ sec﹣¹
工作温度
－30～90℃
镜面
镀金铜
温度测量
1／3DIN B 级4制100Ω铂电阻
3mm直径×150mm长度不锈钢探头
外形尺寸
126长度×48直径mm
质量
0.5kg
3.2 PR381温湿度检定箱的特点与技术要求
温湿度检定箱是用来检测毛发温湿度表（计）、干湿球温度计、数字温湿度表和其他各类温湿度传感器的专用检定设备。设备通过温湿传感器精确测量及工业可编程控制器控制，可实现温湿度检定箱内湿度的自动调节，温湿度检定箱、露点仪可与微机通讯，实现检定的自动处理及电子报表的生成。具有很高的控制与测试精度，可提供持续，重复性的湿度测量，适合于科学研究和产品测试领域。
3.2.1工作原理
a、加湿：专家PID调节器控制饱和湿气的注入量达到平衡；
b、降湿：强迫湿汽流经冷凝器形成凝结水达到抽湿目的；
c、控温：采用国家专利等温热板技术控制整体温场，实现极佳温场。
3.2.2执行标准
装置所有技术和功能符合《机械式温湿度计检定规程》(JJG205-2005)要求。
3.2.3技术特点
根据大量检定温湿度表的实际需求，设计了三面观察窗，可同时检定10只毛发式温湿度计，检定效率极高,目前在国内尚无同类产品可与之媲美。箱体上双操作孔设计,使得检定员可以将双手深入箱体,直接在箱体里调整被检仪表,大大提高了检定效率。独特的均热温场设计，使得箱体无需依靠提高空气流速来获取均匀温场，既满足了新规程检定干湿球温度计时对风速小于0.2米/秒的要求，又保证了温度均匀度小于0.3℃。超厚保温层，观察窗五层钢化玻璃，冷量热量不散失，保证了升降温迅速稳定。
3.2.4规格/技术参数

温 湿 度 检 定 箱
型 号

性 能 指 标
温度范围
-5℃～65℃
湿度范围
25%RH～95%RH
温度波动度
≤±0.1℃（15℃、20℃、30℃）
温度均匀性
≤0.3℃（15℃、20℃、30℃）
湿度波动度
≤±0.8%RH（20℃）
湿度均匀性
≤1.0%RH（20℃）
工作室内部尺寸(长/宽/高）
500mm×500mm×500mm
外形尺寸（长/宽/高）
1000mm×700mm×1800mm
净重
350kg
标 准 配 置
人机界面
1台
温度传感器（Pt100)
1支
湿度传感器
1支
触屏通讯线（弹簧线）
1条
人机固定螺丝（6*45）
2个
被检仪表挂架
1个
专用防冻液（4升/桶）
4桶
内六角扳手（M6)
1个
熔断器（10A，10*38)
1个
熔断器（20A，10*38)
1个
接水盒
1个
漏斗
1个
数字温度计（分辨率0.1℃）
1个
包 装 标 准
包装
木箱、减震、防倾斜标识
运输
送货到门
四、项目投资估算
精密露点仪及温湿度检定箱采购预计需投入15.8万元左右，考虑到建标、人员资质培训、标准器及相关配件的后期维护和耗材等因素，预计该项目需投资17万元左右。
五、经济和社会效益评价
1、项目的经济评价
查《浙江省计量设备检定收费标准》，温湿度计检定的收费标准为200元/台，检定周期为1年，而开化县市场上已投入使用的温湿度计已有300台左右，从目前来看，开展该项目的前景较为可观。
2、项目的不确定性分析
结合开化县检验检测研究院多年的检验经验以及本县的实际情况，收样温湿度计自身的质量问题、检定的环境条件、标准器及配套设备使用时长等因素都会对温湿度计检定项目的正常开展产生一定影响。
3、项目的社会效益影响
该项目的开展有利于促进企业的正常运行，提升客户体验，同时，也符合研究院惠民利民的服务宗旨，有利于我院扩大服务范围，强化计量惠民意识，切实维护人民群众的根本利益，全面推进我县计量工作的持续开展，为全县经济又好又快发展营造良好的计量秩序。
4、结论
根据上述经济和社会效益评价结果看，开展该项目的前景可观，社会效益较强，综上所述，该项目可行。
