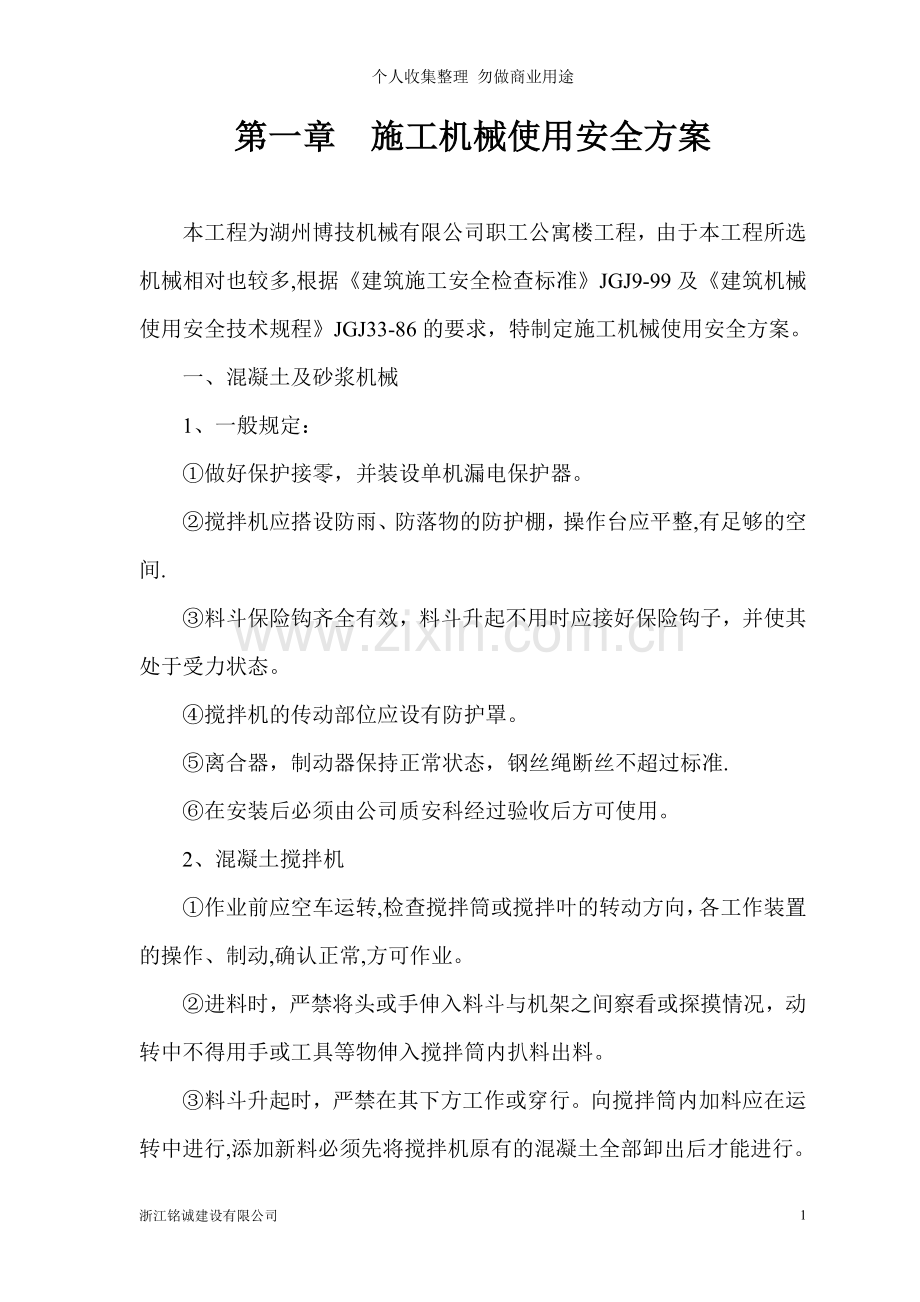

第一章 施工机械使用安全方案

本工程为湖州博技机械有限公司职工公寓楼工程，由于本工程所选机械相对也较多,根据《建筑施工安全检查标准》JGJ9-99及《建筑机械使用安全技术规程》JGJ33-86的要求，特制定施工机械使用安全方案。
一、混凝土及砂浆机械
1、一般规定：
①做好保护接零，并装设单机漏电保护器。
②搅拌机应搭设防雨、防落物的防护棚，操作台应平整,有足够的空间.
③料斗保险钩齐全有效，料斗升起不用时应接好保险钩子，并使其处于受力状态。
④搅拌机的传动部位应设有防护罩。
⑤离合器，制动器保持正常状态，钢丝绳断丝不超过标准.
⑥在安装后必须由公司质安科经过验收后方可使用。
2、混凝土搅拌机
①作业前应空车运转,检查搅拌筒或搅拌叶的转动方向，各工作装置的操作、制动,确认正常,方可作业。
②进料时，严禁将头或手伸入料斗与机架之间察看或探摸情况，动转中不得用手或工具等物伸入搅拌筒内扒料出料。

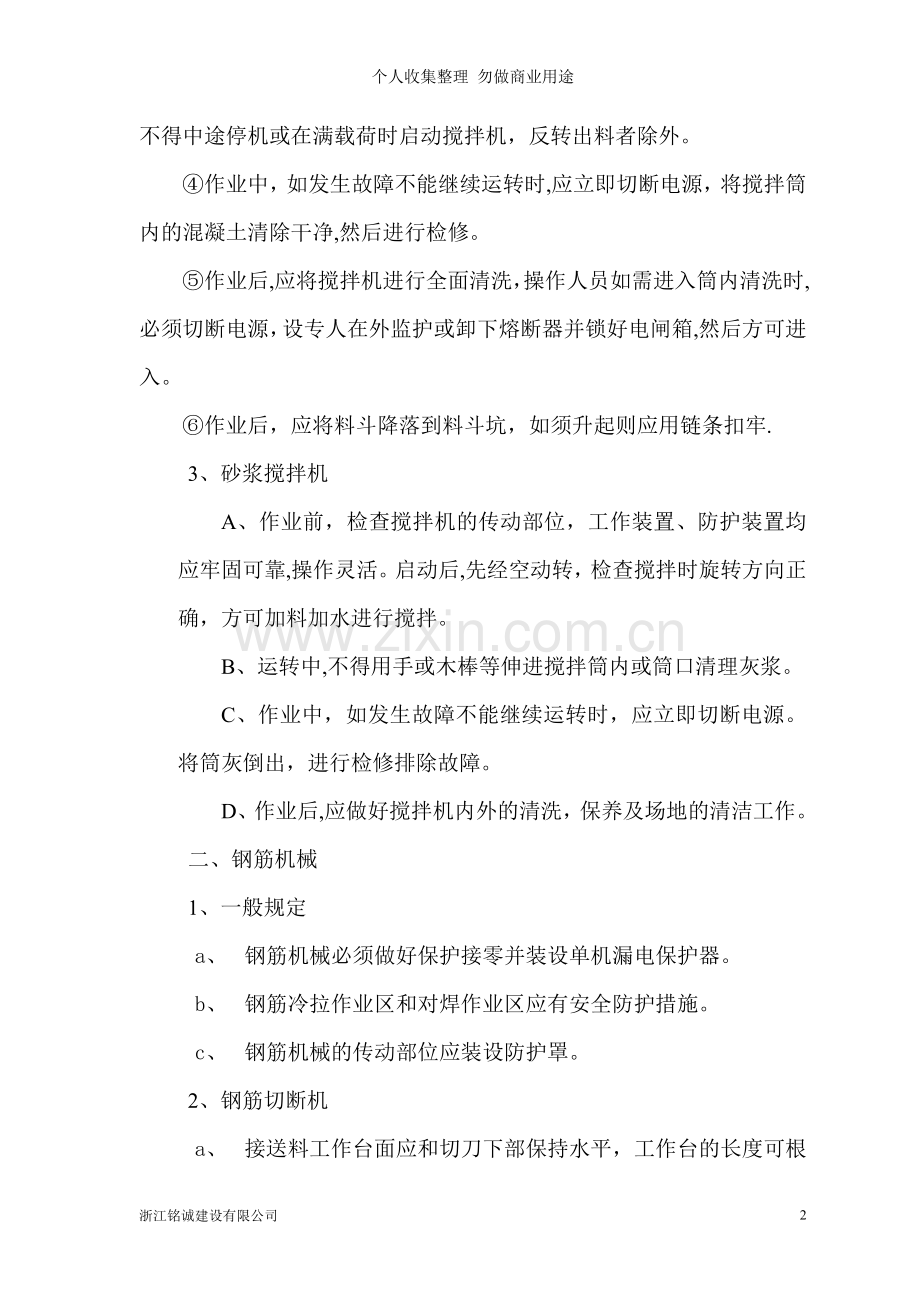

③料斗升起时，严禁在其下方工作或穿行。向搅拌筒内加料应在运转中进行,添加新料必须先将搅拌机原有的混凝土全部卸出后才能进行。不得中途停机或在满载荷时启动搅拌机，反转出料者除外。
④作业中，如发生故障不能继续运转时,应立即切断电源，将搅拌筒内的混凝土清除干净,然后进行检修。
⑤作业后,应将搅拌机进行全面清洗，操作人员如需进入筒内清洗时,必须切断电源，设专人在外监护或卸下熔断器并锁好电闸箱,然后方可进入。
⑥作业后，应将料斗降落到料斗坑，如须升起则应用链条扣牢.
3、砂浆搅拌机
A、作业前，检查搅拌机的传动部位，工作装置、防护装置均应牢固可靠,操作灵活。启动后,先经空动转，检查搅拌时旋转方向正确，方可加料加水进行搅拌。
B、运转中,不得用手或木棒等伸进搅拌筒内或筒口清理灰浆。
C、作业中，如发生故障不能继续运转时，应立即切断电源。将筒灰倒出，进行检修排除故障。
D、作业后,应做好搅拌机内外的清洗，保养及场地的清洁工作。
二、钢筋机械
1、一般规定
a、 钢筋机械必须做好保护接零并装设单机漏电保护器。
b、 钢筋冷拉作业区和对焊作业区应有安全防护措施。
c、 钢筋机械的传动部位应装设防护罩。
2、钢筋切断机
a、 接送料工作台面应和切刀下部保持水平，工作台的长度可根据加工材料长度决定.
b、 启动前,必须检查切刀无裂纹，刀架螺栓可靠,然后用手转动皮带轮,检查齿轮啮合间隙，调整切刀间隙。
c、 启动后，先空运转，检查各传动部分及轴运转正常后，方可作业，机械未达到正常转速时不得切料.切料时必须使用切刀的中下部位，紧握钢筋对准刃口迅速送入.
d、 不得剪切直径及强度超过机械名牌规定的钢筋，一次切断多根钢筋时,总截面积应有规定范围内.
e、 切断短料时,手与切刀之间的距离应保持150mm以上,如手握端小于400mm时，应用套管或夹具将钢筋短头压住或牢固。
f、 运转中,严禁用手直接清除切刀附近的断头和杂物，钢筋摆动周围和切刀附近非操作人员不得停留。
g、 作业后，用钢刷清除切刀间的杂物，进行整机清洁保养。
3、钢筋弯曲机
a、 工作台和弯曲机台面要保持水平，并准备好各种芯轴及工具.
b、 按加工钢筋的直径和弯曲机半径的要求装好芯轴，成型轴挡铁轴或变挡架，芯轴直径应为钢筋直径2.5倍.检查芯轴、档块、转盘应无损和裂纹,防护罩紧固可靠，经空运转确认正常后，方可作业.
c、 作业时，将钢筋需弯的一头插在转盘固定销的间隙内，另一端紧靠机身固定销，并用手压紧，检查机身固定销子确实按住钢筋的一侧，方可开动。
d、 作业中,严禁更换芯轴，销子和变换角度以及调速等作业，亦不得加油和清扫。
e、 弯曲钢筋时,严禁超过本机规定的钢筋直径，根数及机械转速。
f、 严禁在弯曲钢筋的作业半径内和机身不设固定销的一侧站人，弯曲好的半成品应堆放整齐，弯钩不得朝上。
三、木工机械
1、圆盘锯
a、 电锯安装后,由质安科验收合格后方可使用。
b、 锯片应设防护罩，上方设防护档板，传动部位设防护罩，锯料接近端头时,应用推棍送料。
c、 圆盘锯金属外壳应接零保护并设单机漏电保护器。
d、 无人操作时应切断电源.
e、 锯片必须齿尖锐，不得连续缺齿两个，裂纹长度不得超过20mm，裂纹末端应冲止裂孔.
f、 启动后，待转速正常后方可进行锯料.送料时不得将木料左右晃动或高抬，遇木节要缓缓送料,锯料长度应不小于500mm，接近端头时，应用推棍送料.
g、 如锯线专偏,应逐渐纠正，不得猛扳，以免坏锯片，操作人员不得站在和面对与锯片旋转的离心力方向操作，手不得跨越锯片.
h、 锯片温度过高时，应用水冷却，直径600mm以上的锯片在操作中应喷水冷却.
2、平刨
a、 平刨安装后,由质安科验收合格后方可使用。
b、 作业前，检查安全防护装置，必须齐全有效。
c、 刨料时，手应按在料的上面,手指必须离开刨口50mm以上。严禁用手在木料后端送料跨越刨口进行刨削.
d、 被刨木料的厚度小于30mm，长度小于400mm时，应用压板或压棍推进。厚度在15mm，长度 在250mm以下的木料，不得在平刨上加工.
e、 刀片和刀片螺丝的厚度、重量必须一致,刀架夹板必须平整贴紧，合金刀片焊缝的高度不得小于10mm,紧固刀片螺丝时，用力应均匀一致,不得过松或过紧。
f、 平刨金属外壳应接零保护并设单机漏电保护器.
g、 无人操作时应切断电源。
h、 不得使用不刨，圆盘锯合一台电机的多功能木工机械。
四、焊接机械
1、一般规定
a、 必须做好保护接零并装设漏电保护器,有二次侧的还应装设二次空载降压保护器。
b、 一次电源线长度不得超过5M，二次线长度不得超过30M，一、二次线接线柱与外壳绝缘良好，并设有防护罩。
c、 不得使用手动电源开关，应使用自动开关。
d、 焊把线使用橡皮电缆，老化、破皮或接头超过三处的应及时更换。
e、 电焊机应有防雨设施。
2、交流电焊机
a、 应注意初次级线，不可接错，输入电压必须符合电焊机的名牌规定。严禁接触初级线路的带电部分。
b、 次级抽头连接铜板必须压紧，接线柱应有垫圈，合闸前详细检查接线螺帽，螺栓及其他部件应无松动或损坏。
c、 移动电焊机进，应切断电源,不得用拖拉电缆的方法移动焊机，如焊机中突然停电，应切断电源。
3、对焊机
a、 作业前,检查对焊机的压力机构应灵活，夹具应牢固，气、液系统无泄漏，确认正常后方可施焊.
b、 焊接前，应根据所焊钢筋截面，调整二次电压，不得焊接超过对焊机规定直径的钢筋。
c、 断路器的接触点，电极应定期光磨，二次电路全部连接螺栓应定期紧固。
d、 焊接较长钢筋时,应设置托架.配合搬运钢筋的操作人员,在焊接时要注意防止火花烫伤。
e、 闪光区应设档板,焊接时无关人员不得入内。
五、手持电动工具
a、 1类手持电动工具必须做好保护接零并装设漏电保护器.
b、 在潮湿和金属构架等导电良好的场所使用II类手持电动工具必须穿戴绝缘用品。
c、 使用手持电动工具不得随意接长电源线和更换插头。
d、 手持电动机工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆,并不得有接头.
e、 手持式电动工具拓外壳，手柄、负荷线、插头、开关等必须完好无损，使用前必须作空载检查，运转正常方可使用。
六、气瓶
a、 各种气瓶应有标准色标或明显标志.
b、 各气瓶间距不得大于5m距明火应大于10m否则应采用隔离措施。
c、 气瓶使用和存放时均不得平放。
d、 各种气瓶应分别存放，不得在强烈的阳光下曝晒。
e、 气瓶必须装有防震圈和安全防护罩。
七、潜水泵
a、 潜水泵必须做好保护接零，并设动作电流小于15mA电保护器，电缆线及密封完好，作业时30m内水面不准有人进入。
b、 泵应放在坚固的篮筐里放入水中，或将泵的四周设立坚固的防护围网，泵应直立于水中，水深不得小于0。5m得在含泥沙的混水中使用。
c、 泵放入水中，或提出水面，应先切断电源，严禁拉拽电缆或出水管。
八、翻斗车
a、 翻斗车应有准用证。
b、 翻斗车的制动装置(包括手制动)应保证灵敏有效.
c、 司机必须持证上岗.
d、 不得违章行驶，料斗内不得乘人。

第二章 井架搭拆专项施工方案

一、工程基本情况：
本工程是湖州博技机械有限公司职工公寓楼工程，总建筑面为4355.37平方米，为四—五层框架结构，根据《建筑施工安全检查标准》JGJ59—99中对井架检查的要求及《龙门架及井架物料提升安全技术规范》JGJ88—92的规定，孝虑到现场的实际情况,本工程将用1只井架，井架高孝虑为30M，井架采用JYS—30型。
二、提升机构造
1、金属结构：主要有底盘、底节、标准节、项节、吊篮、滑道等组成，采用优质型材焊接制造。
2、工作机构:采用JKI，快速卷扬机作为动力设备，其引出钢丝绳通过天滑轮，吊篮滑轮后，然后固定在天梁上。采用滚轮双滑道形式,工作平衡可靠。
3、安全保护装置：
1、由超高低限位器，防止吊篮冲顶和下降工作失误所发生的事故。
2、由瞬间防坠器防止吊篮断裂后发生的事故。
3、由吊篮停层连锁自动控制停层工作。
4、由吊篮进料口门和底围护安全门的自动工作，确保进料口安全.
5、由配套的安全电器控制装置。
三、安装程序：
1、基础:先对素土进行夯实，再铺30CM厚的素混凝土，并事先按孔距尺寸预埋M120*350螺栓8支，露出地面约100CM。（见基础图）
2、安装程序
(1）首先将底盘连成一体，然后安装在基础上微作调整紧固,待调整好水平后，将M20螺栓8支紧固。
（2)安装底节：首先把L=2500长的四支立杆法兰盘上下对中，用4M16*60螺栓与底盘连接拧紧急,然后把中立柱L=2500长的二支中立杆（芯头朝下）与底盘用2只M12＊60螺栓拧紧,然后把二支大横杆与一支小横杆分别与底部连接耳板中间二只孔用M12＊40螺栓连接，二支大横杆中间处与中立杆连接应当垫上一块连接板,用一只M12*60螺栓把大横杆、连接板、中立杆连接,然后向上1.5M后，再用同样办法连接好二支大横杆与二支斜撑构成八字型结构,每端处用二只M12*40螺栓连接,出料口用一支斜撑把两立杆上下连接，每端亦用二只M12*40螺栓连接。
(3）标准节安装
A、把L=3000的标准节主立杆用4只M16*60螺栓与底节连接拧紧，然后把下端的二支大横杆与二支短横与四支立杆用M12＊40螺栓连接，每端处二只。
B、安装中立杆与底节中立杆用二只M12*60螺栓连接拧紧，然后把与标准节相连的二支大横杆与中立杆连接，同样应当垫上一块板。
C、安装斜撑杆，在大横杆处构成八字型,在二支短横杆处构成之字型。
D、用同样办法安装上端的二支大横杆,二支短横杆，然后再安装好斜撑杆。
（4)顶节安装
A、把顶节主立杆与标准节法兰螺栓连接好（4只M16＊60螺栓）然后把二大横杆和二短横杆连接好,再把顶节中立杆与标准节主立杆连接好.
B、中立杆与大横杆连接垫板用M12*60螺栓连接，再把垫板与中立杆用一只M12*60螺栓连接。
C、用前述方法把斜撑杆连接好。
（5）吊篮滑道安装，各滑道支撑脚与大横杆用M10*50螺栓连接，注意滚轮与滑道之间间隙小于10MM.
（6）天梁架安装：注意天梁架必须与大横杆用四支M12*40螺栓连接牢固。
（7）卷扬机安装:卷扬机设在距井架10米远处，并搭设操作棚,操作棚高度为2.5M。卷扬机安装在平整、坚实、干燥的塘渣基础上，在卷扬机前后设置夹桩和拖桩。锚桩架用钢管并打入地面深度不2M.
（8）缆风绳：固定架体的缆风绳用10MM的圆股钢丝绳,因高度低于20M,设一道缆风绳，缆风绳在架体四角同一水平上对称设置，与其地面角度成45—60度.其下端采用与钢丝绳拉力相适应的花篮螺丝，并与地锚拉紧连接。（地锚采用钢管，钢管打入地面的方向与缆风绳的方向垂直）
(9）楼层料台井架的安全门采用8钢筋焊接的铁门,在井架四周张挂安全网.
四、拆卸程序和注意事项
1、井架拆除前由项目负责人召集有关人员对工程全面检查确认建筑物已施工完毕不需井架时方可拆除。
2、井架拆除现场必须有警戒区域,张挂醒目警戒标志，区域风严禁非作业人员通行，地面监护人员必须履行职责。
3、拆卸程序应按照搭设的程序相反，先搭后拆,后搭后拆。
4、如遇大风和雨雪等特殊天气不应进行拆除工作。
五、技术要求及措施
1、架体
井架架体使用应用由建设主管部门鉴定或认可的定型产品。
井架搭设完毕应挂验收合格牌、最大起重量牌和安全警告标志。
2、限位保险装置
物料提升机要必须有断绳保护装置，安全停靠装置，上极限限位装置,高度超过30M时，还必须有下极限限位装置缓冲器和超载限制器。
物料提升机断绳保护装置宜采用导轨式，安全停靠装置应使用方便并宜与吊笼安全门联动。上极限位装置宜采用机械式。
机操工操作的位置必须设置紧急断电开关,在紧争情况下，应能及时切断井架总电源。
3、缆风绳
地锚应用2根脚手钢管并排设置（与钢丝绳受力方向垂直）间距0。5M为宜,打入深度不小于1.7M,桩离地面15CM处，采用同规格钢管0。8M在“”字型用2个直角扣件紧固.
钢丝绳不得有接头，上下端部应设保险环，并用不小于3个与绳相匹配的绳卡固定，绳卡的间距不少于6倍，绳卡的滑鞍应放在受力绳一侧,不得正反交错设置绳卡。
4、基础
井架的基础应进行夯实并且烧筑30CM厚的C20混凝土(具体见图）。
基础四周应有排水措施。
5、钢丝绳
提升钢丝绳不得有毛刺、断股、变形、缺油锈蚀现象,规格应满足额定重量的提升要求。
钢丝绳必须有过路保护装置，不得拖地,不得与其他部位摩擦。
提升钢丝绳不得接长使用,端部应设置保险环,并用不少于3个与绳径匹配的绳卡固定，绳卡间距不小于钢丝绳直径的6倍，绳卡滑鞍应放在受力绳一侧，不得正反义错设置绳卡。
6、楼层卸料平台防护
卸料平台两侧应有高于1.2M防护栏杆和0.3M高踢脚杆并用密目网全封闭,平台采用4CM厚木板式防滑钢板,铺设严密。
各楼层卸料平台必须设置防护门，防护门要定型化、工具化，操作方便并有自落式防护门。
地面进料口必须有自落式防护门,上方搭设防护棚，防护棚应在架体三面设置（除进料面外），宽度：低架提升机（30M以下）,不小于3M，高架提升（30米以上）不小于5M;防护棚应设置两层，上下间距不小于60CM，采用脚手片的,上下层应垂直铺设.
7、吊笼
提升机吊笼的各杆件应用型钢，其底板材料应采用5CM，厚木板或防滑钢板，两侧设置高度不小于1M安全挡板或挡网,上部应有防护顶板，其强度应能防止上部物体穿透。
吊笼应装设防止物料在运行过程中从吊笼内滚落的安全门，安全门应定型化、工具化。
吊笼必须采用导靴，导轨每侧为两根，吊笼提升必须使用动滑轨.
严禁人员违章乘坐吊笼上下。
8、卷扬机
井架必须采用可逆卷扬机，不得采用摩擦式卷扬机。
卷扬机应安装在平整、坚实、干燥的位置上，远离危险作业区且视线良好，并应分别在卷扬机前后设置夹桩和拖桩，锚桩采用脚手钢管,打入地面深度不小于2。0米，因施工条件限制安装位置靠近作业区时，应搭设双层防护棚。
卷扬机边缘必须设置防止钢丝绳脱出的防护装置,卷筒与钢丝绳直径的比值不小于30。
卷筒上钢丝绳应缠绕整齐，当吊笼处于工作最低位置时，卷筒上的钢丝绳不得少于3圈。
当钢丝绳在卷筒中间位置时，架体底部的导向滑轮应与卷筒轴心垂直，从卷筒中心到导向滑轮的距离，带槽卷筒应大于卷筒宽度的15倍，无槽卷筒应大于20倍.
滑轮组的滑轮直径与钢丝绳直径的比值：低架提升机应不小于25，高架提升机应不小于30，滑轮应采用滚动轴承支撑，滑轮组与架体（包括吊笼)必须采用刚性连接，滑轮应转动灵活，翼缘不得破损。
井架必须搭设卷扬机操作棚,操作棚高度不小于2。5M,并有有安全防护和防雨的双重防护。
9、避雷
当井架高度超出相邻避雷装置的保护范围和20米以上时，应安装避雷装置,其避雷针高度应为1-2M，引下线应单独铺设并保证电气连接，不得借用提升机立杆作引下线，其接地电阻不大于10欧姆。
六、安全管理
1、井架搭拆前项目部有关人员必须对操作人员进行安全技术交底。
2、操作人员必须持证上岗，严格遵守操作规程,使用好劳动防护用品.
3、安装、拆除工作应在白天进行。
4、井架安装调试好后先由项目部进行自检。自检合格报公司质安科进行复验合格后挂牌使用.
5、项目部每半月进行一次定期检查和上班前操作人员先进行试验确认正常，方可设入使用。
6、操作人员必须持证上岗,严格非操作人员随便使用，并落实好责任制。
第三章 临时用电专项方案

1、场基本情况
本工程是湖州博技机械有限公司职工公寓楼工程，总建筑面积为4355.37平方米，根据《现场临时用电安全技术规范》的规定，结合本工程的实际情况特制订该安全方案。
本工程建筑面积较大，施工用电集中，要圆满完成施工进度计划的要求，需配备足够的机械设备来满足施工的需要。
变压器由建设单位负责安装，根据现场高压电源线路情况，以及变压器装置地点应注意的一些原则,变压器设置在该工程绍齐公路侧,经过计算选用SL7-160/10三相电力变压器，该变压器施工现场专用，中性线直接接地。
总配电箱设置在靠近变压器的一侧,共设6只分配电箱，线路设在围墙和道路旁边，方便道路畅通，材料堆放和车辆进出。本工程采用三相五线制架空敷设，电杆用梢径大于18厘米的杉木，接至设备的电览用四芯电缆,规格塑料铜芯线。
二、施工方案及用电负荷计算
根据施工平面布置及机械设备情况，施工现场所用全部动力设备的总功率为:当地电压为三相高压,施工动力用电需三相380V电源,照明须单相220V电源,按上述要求选用SL7-160/10三相电力变压器，其主要参数为额定容量160KVA 。本工程供电量最集中的只有一条干路，只要计算出其供电的电流即可做为该工程选择导线的依据.
根据计算出来的电流和结合架敷设机械强度要求，需配塑料铜芯线。
三、技术要求
1、接地与接零系统:
A、本工程采用TN-S接地保护系统，接地保护零线从总箱漏电保护器电源侧的零线引出，保护零线应单独敷设,不得装任何开关与熔断器，保护零线与工作零线不得混合使用。
B、施工现场保护零线做到重复接地，不少于3处,即第一级总配电箱，线路中途和未端的分配电箱,重复接地的电阻值应小于4Ω。
C、重复接地装置的接地线采用二根φ48钢管作接地体.
D、电机、电器、照明器具、手持电动工具和金属外壳应做保护接零。
E、保护零线与电气设备连接采用铜鼻子可靠连接，工作零线和保护零线在配电箱内通过端子板连接，工作零线和保护零线在配电箱内通过端子板连接,其中保护零线在其它地方不得有接头。
2、电箱、开关箱
A、施工现场配电系统设置总配电箱，分配电箱、开关箱，实行三级配电,三级保护，分配电箱与开关箱的距离不得超过3米。
B、开关箱应由分配电箱配电,动力配电箱与照明配电箱应分别设置。
C、每台用电设备有各自专用的开关箱，开关箱内严禁用同一个开关电器直接控制二台及二台以上用电设备.
D、所有配电箱应在电源侧装设有明显断点的隔离开关，漏电保护器应装设在电源隔离开关的负荷侧。
E、所购的配电箱符合市安监站的要求。现场固定式配电箱安装的高度，底口距地面大于1.3米，小于1。5米，安装必须牢固，箱门应配锁，有防雨、防尘措施.
F、配电箱进、出线应从箱底进出,配电箱应编号,箱内门上应有配电系统图、用途、维修电工姓名.
G、各类机械开关严禁使用倒顺开关.
3、现场照明
A、施工现场照明器具金属外壳需要保护接零，使用三芯橡皮护套电缆,严禁使用花线和护套线,导线不得随地拖拉或缠绑在脚手架等设施构架上.
B、现场照明应单独设置，一般设置在分配电箱边上,箱内应装有闸刀，熔断器和漏电保护器。
4、配电线路
A、施工现场总线路必须实行三相、五线制，同一横担的架空线相序排列为面向负荷从左侧起为L1、N、L2、L3、PE。
B、电线杆采用5.5米长梢径不小于10厘米的长杉做电线杆，电线杆间距不大于20米,电线弧度下垂离地面不小于2。5米,五根电线高低要一致,在转角处的电线杆上需拉一道2股8＃铅丝并要设绝缘子。
四、安全用电技术措施
1、电工必须持证上岗.
2、各类电器安装、维修或拆除,临时用电子工程必须电工完成.
3、各类用电人员应做到：
应掌握安全用电基本知识和设备的性能。
使用设备前必须按规定穿戴好相应的劳动保护用品,并查电气装置和保护设施是否完好，严禁带病运转.
停止用的设备必须拉闸断电,锁好开关箱。
如搬迁或移动用电设备，必须经电工切断电源,并要妥善处理后进行。
五、临时用电防火措施
1、电工应经过专门培训,掌握安装与维修的安全技术,并应经过考试合格后方准独立操作.
2、施工现场暂设线路，电气设备的安装与维修，必须执行《施工现场临时用电安全技术规范》的要求.
3、增设的电气设备,必须由电工检查合格后方可通电使用。
4、各种电气设备或线路，不应超过安全负荷，并要牢靠,绝缘良好，安装合格的保险设备，严禁用铜丝代替保险丝。
5、不可用纸、布或其他可燃材料做无骨架的灯罩，灯炮距可燃物应保持一定距离。
6、变（配）电应保持清洁干燥,变压器要有良好的通风,配电室内禁止吸烟,生火及保存与配电无关的物品等。
7、施工现场严禁私自使用电热器具。
8、当电线穿过墙壁，或与其他金属接触时，应当在电线上套有磁管等非燃材料加以隔绝。
9、电气设备和线路应经常检查，发现问题应及时指正，发热和绝缘损坏等情况，必须立即修理.
10、各种机械设备的开关箱内,必须保持清洁，不得存放其他物品，开关箱应配锁。
11、电气设备应安装在干燥处，各种电气设备应有妥善的防雨防潮设施。
12、每年雨季前要检查避雷装置,避雷针接点要牢固，电阻不应大于10Ω。

第四章 外墙脚手架搭拆专项方案

一、外架子搭拆是工程安全的重要环节，架子搭拆不仅影响到整个工程质量，进度和现场文明，而且直接关系到生命安全，因此外架子搭设必须牢固可靠。
二、根据«建筑施工安全检查标准»(JGJ59—99）中对脚手架检查的要求及«建筑施工扣件钢管脚手架安全技术规范»(JGJ 30-2001）的要求，针对本工程,将制定本方案,因该工程的楼房高度都在18米左右，所以本方案将不再进行计算。
三、架子的搭设
1、材料的选择
脚手架采用外径48mm,壁厚为3。5 mm钢管搭设,所选扣件付合国家标准钢管脚手架扣件的规定。
2、脚手架搭拆顺
基础平整夯实并浇筑混凝土→安放垫板→内立杆→外立杆→横向水平杆→搁栅→防护栏杆→剪刀撑→连墙拉接→铺社脚手片→挂设安全网。
3、脚手架搭设思路
脚手架横距采用1.2m，纵距采用1。8 m，脚手架底部步距为2 m,其余为1。8 m根据这个原则，该工程将搭设7步高。
4、脚手架的搭设施工方法：
(1） 立杆基础:
对素土进行夯实，并铺设100 mm素混凝土,在上面放置的铁板，落地立杆垂直稳放在铁板上,在外侧设置200mm×150 mm的排水沟。
(2） 扫地杆
纵向扫地杆用直角扣件固定在距底座上皮200 mm处的立杆上，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下的立杆上。
(3） 立杆
A、相邻立杆的对接扣件不在同一高度内，两根相邻立杆的接头不设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500 mm,各接头中心至主节点的距离应小于600 mm以内。
B、开始搭设立杆时，应每隔6跨设置一根抛撑直到连墙件安装稳定后，方可根据情况拆除.
C、立杆在顶层顶部可以搭接，搭接长度不小于1 m,采用3个旋转扣件固定,端部扣件的边缘至杆端距，离不小于100mm。
D、立杆顶端高出檐口上皮1。5 m。
(4） 纵向水平和横向水平杆
A、纵向水平杆的对接扣件也应交错布置，两根相邻纵向水平的接头做到不设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离设在不小于500 mm处,各接头中心至主节点的距离应小于600mm以内。
B、搭接长度不小于1 m，等间距设置3个旋转扣件固定，两个端部扣件的边缘至搭接纵向水平杆杆端的距离不小于100mm。
C、纵向水平杆用直角扣件固定在横向水平杆上，因横距为1。2 m，所以刚好等间距放置四根纵向水平杆。
D、横向水平杆的靠墙一端至墙装饰面的距离为100 mm。
E、在每个主节点处用直角扣件扣接一根横向水平杆。主节点处两个置角扣件的中心距控制在150 mm以内。
(5)连墙件
在水平方向上以5.4 m（即3个纵距），垂直方向上以3.6 m（即2个步距）设一连墙件。在檐口处无连墙件再加设一道，应设置在主节点处,族节点处不能设置，偏差主节点的距离不大于300 mm，具体拉结详见拉结详图。
（6)剪刀撑
A、在外侧立面的两端设置一道剪刀撑,并由底至顶连续设置，中间各道剪刀撑之间的净距控制在15 m以内（详见立面图）.
B、每道剪刀撑宽度为7.2(即4个纵距)斜杆与地面的倾角在45、-60之间。
C、剪刀撑斜杆的接长采用搭接，搭接长度不小于1 m,用3个旋转扣件固定,端部扣件的边缘至杆端距离控制在100 mm以上,旋转扣件与主节点的距离一般设置在150 mm以内.
8、作业层、斜道的栏杆和挡脚板
栏杆和挡脚板搭设在外立杆内侧，上栏杆上皮高度为1.2m,挡脚板高度为180 mm,（其材质为18 mm的胶合板）在600 mm处设置中栏杆。
(7)脚手架和安全网
A、毛竹脚手片的主筋垂直于纵向水平杆方向铺设，采用对接平铺,四个脚用直径1.2 mm的镀锌钢丝固定在纵向水平杆上。脚手片应每隔二个步距满铺.
B、脚手架外侧，采用建设主管部门认证的合格的密目式安全网封闭，安全网固定在脚手架外立杆里侧，安全网用1.2 mm的镀锌钢丝扎牢。
四、拆除
1、拆除前应由单位工程负责人进行拆除安全技术交底.
2、拆除前将脚手架上留存的材料、杂物等清除干净.
3、拆除作业必须由上而下逐层进行，严禁上下同时作业。
4、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架,分段拆除不应大于2步，如高差大于2步，应增设连墙件加固.
5、脚手架拆至下部最后一根长立杆的高度时,做到在适当位置搭设临时抛撑加固后，再拆除连墙件。
6、拆下的杆件与扣件严禁高空抛掷,应按类分堆，妥善保管。

第五章 主体模板工程专项方案

本工程是湖州博技机械有限公司职工公寓楼工程,总建筑面积为 4355.37M2,该工程为三层框架结构，楼面与屋面为现浇钢筋混凝土结构,主体模板工程施工是一项重要工程,故特编制模板专项方案如下：
（一） 选用和要求
柱、梁、板的板支撑采用扣件式钢管,模板采用18厚胶合板,排骨档采用80×60松方。钢管采用外径48MM，壁厚3.5MM的确良A3钢,表面平整光滑，无锈蚀，分层压痕，划道硬湾，有出厂合格证（包括扣件）。胶合板规格为1220×2440×18比较坚韧和表面平而光的板.松方采用80×60无腐烂、无硬结、较坚韧而条直大小一致的材料。
二、施工方法
梁排架搭设按大梁中心线纵向搭设，排架宽度一般为1。2，立柱纵向为梁底模板抗压考虑间距为0.8M，具体风梁底模板验算式。高度按梁标高而定，上下共设三道纵横向牵扛撑,立柱底端用能够承受上部一切荷载面积为50厚松木板做垫板，垫板必须按放在夯实土.梁模板采用18厚胶合板与80×60松方合制而成,底模按纵方向板两边用两根80×60松方用铁钉制成,600高侧模中间加一根松方,松方以80高度为主受力。
梁底固定先按梁中心线架设在800一道的横钢管上,板接头采用同钢管一样高的松木方上，用14#铅丝与钢管两头所牢固定，侧模固定采用80×60松方二根紧夹梁底处外侧，侧模口利用平板固定。平模板安装的支撑先利用排架立柱，其空位处设0。8M×（1—1。2）M支撑网,为了使拆模安全，支撑再好用二要钢管搭接而成，上端部高度按底板相应的同一水平线上.同样设置三道牵杠撑,其再上一要平头高置，上边搁置＠30080×60松方用16号铁丝固定在钢管上,平板铺设在松方上和平板四周的梁侧模上。本工程最大梁及最大荷载面为240MM×600MM，大梁长5。8M，采用红松大梁。
底模验算：
底模自重:5×0。04×0.25×1。2=0.06KN/M
混凝土自重：24×0。25×0.6×1.2=4。32KN/M
钢筋自重：1.5×0.25×0.6×1。2=0。27KN/M
振捣砼荷载:2×0.25×1。2=0.6KN/M
每米总荷载: q1=5。25KN/M乘以设计荷载值0.9的折减数q=0。9，q1=4.73KN/M
(2）验算底模抗弯承载力
底模下面楞木间距为0.8M,是一个等跨的多跨连续梁,因为模板长度有限,一般可按7等跨连续梁计算，查静力计算表.FM=205N/M。
M1/8×4。73×（0。75)2=0.33kn/m
δ=M/W=（0。33×103)/（5.8×103）查表b为240W=5。8CM3
=56.9N/M(FM=205N/M 可)
4、挠度验算
验算挠度时，采用荷载标准值，且不考虑振虑振捣混凝土的荷载:

5q’ L4
W= 384EL q’=4。65×0.9=4。19KN/M

5×4。65×0。9×750-4
=
384×2.06×105×25.68×10-4

t 750
=0.33〈[W］= = =3(可）
250 250

小楞条验收:
1 b
M= qL(2- ）
8 L
1 0.6×103 240
= × =750（2— ）
8 0.24 750
=3。94×105N.MM

3.94×103
= =67。9N/MM2〈 FM=205N/MM。（可）
5。8×103
q L 2.5×103×750 L
挠度验算 = =0。31< (可）
38EL 48×2.06×105×25.68×10-4 250

大楞条验收:
1
M= qt2
10

1
= ×4。73×7502=2。6×105 N。MM
10
2。6×105
=44。8N/MM< FM=205N/MM.（可)
5.8×103

q’ L 4.19×7504 L
W= = = 〈 (可）
150EL 150×2。06×105×104 250

5、立杆稳定性的计算
N=Ql=4。73=4。73×0.75=3.548KN=3584N

N 3548
δ= = =2198。67N/MM2〈F(可）
ØA 0.33×4.89

三、安装模板安全要求和主意事项：
1、排架搭设前先必须将土夯实而平整。
2、支撑模板的立柱材料必须符合要求.
梁排架立杆底垫木，规格必须大于250×250×50的松板方，而必须有足够的稳定性和牢固性。
4、底部位立杆扣件必须采用双扣件顶牢。
5、立柱搭接长度应大于1米，梁立柱必须3个活接固定。
6、立柱子搭接要求下部为长杆，长部为短杆。
7、已安装好模板上材料堆放要均匀，不得将绑扎的整捆钢筋集中堆放。
四、拆模安全要求
1、拆模时间由项目部技术员决定，且必须符合有关要求。
2、木工在拆模前项目部技术负责人或安全员必须进行一次安全交底。
3、木工在排架上操作必须有稳定的立足点和退步,必要时系好安全带。
4、拆模浇板底模时人不要站在被撬的一块模板下面进.
5、拆模时现场不得有其它人进入。
6、模板拆下要及时清理。

第六章 “三宝”“四口"及临边防护方案
本工程是湖州博技机械有限公司职工公寓楼工程，总建筑面积为4355.37m2,根据《建筑施工高处作业安全技术规范》(JGJ80—91）和《建筑施工安全检查标准》（JGJ59-99）中对“三宝”“四口"防护的要求。结合本工程的实际情况，特制定“三宝"“四口”及临边防护的方案.
一、“三宝”的要求：
1、凡进入施工现场作业区者必须戴好安全帽,并扣好帽带，不准使用缺衬、缺带及破损的安全帽。如发现未戴安全帽罚款每人次10元，连续二次的并进行教育.安全帽必须符合GB2811—81标准。
2．施工现场采用密目式安全网，其产品符合规定，有合格证。安全网应绷紧、扎牢、拼接严密，不得使用破损的安全网。
3、项目部备有2根以上安全带，安全带必须符合GB6095—85标准并有合格证书。安全带高挂低用，挂在牢固可靠处，不准将绳打结使用。安全带使用后专人负责，存在干燥通风的仓库内。
二、“四口”的要求
1、楼梯口防护：楼梯口、边设置1。2m高防护栏杆和30cm高踢脚杆，杆件里侧挂密目式安全网。
2、预留洞口防护：1。5m2以内的预留洞口必须用固定的盖板,1。5m2以上的洞口，四周设15cm高踢脚杆和0。6m1。2m两道水平杆，栏杆里侧用密目式安全网围护，洞口处张挂水平安全网。
3、通道口防护:
a、进出建筑物主体通道口,井架进口处均应搭设防护棚.棚宽大于道口，两端各长出1m，垂直长度2m，棚顶搭设二层，间距大于30cm。
b、场地内道路中心线与建筑物边缘距离小于5m的，应搭设通道防护棚，棚顶搭设二层,间距大于30cm，并且底层下方张挂安全网。
c、砂浆机、拌和机和钢筋加工场地等应搭设操作简易防护棚。
d、各类防护棚采用单独的支撑体系，固定可靠安全。且不得悬挑在外架上。
三、临边防护的要求：
1、阳台、楼板、屋面等临边应设置1。2m和0。6m两道水平杆,并在里侧用密目式安全网封闭，防护栏杆漆红白间色。
2、本工程采用围护的材料为钢管，钢管横杆及栏杆柱均采用Φ48mm管材，以扣件固定.
3、防护栏杆等设施与建筑物固定拉结，确保防护设施安全可靠。

32
浙江铭诚建设有限公司
