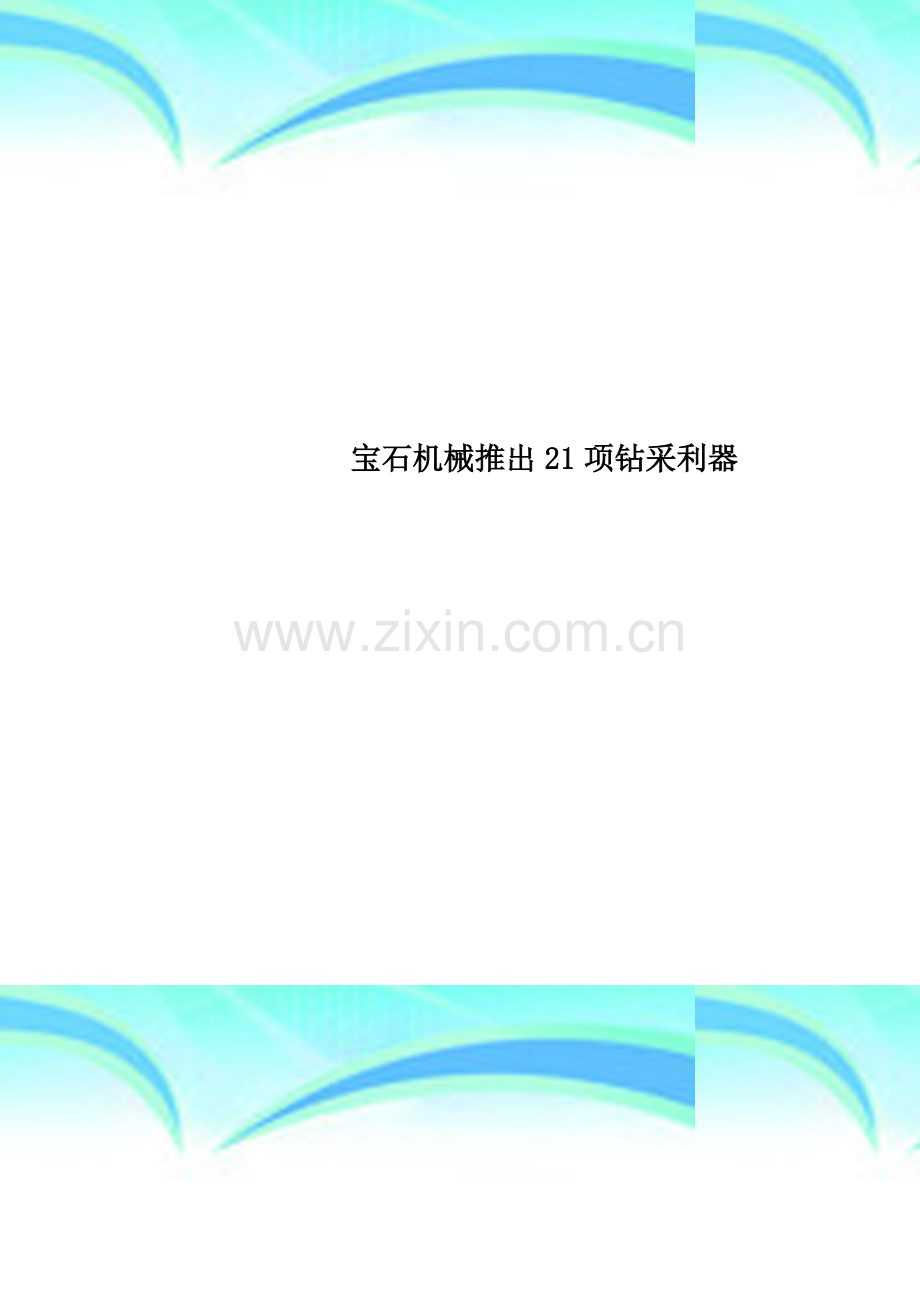

宝石机械推出21项钻采利器.doc

宝石机械推出21项钻采利器 作者： 日期：14 个人收集整理 勿做商业用途宝石机械推出21项钻采利器作者: 发布时间：20101214 10：14：00 多年来,中国石油宝鸡石油机械有限责任公司以“为顾客提供创造卓越价值的石油钻采装备为使命，坚持以科技创新为先导，采取自主研发为主、产学研联合开发的模式，成功研制了一大批高端石油钻采装备。最近，在由中国石油集团公司装备制造分公司、中国石油和石油化工设备工业协会主办的宝石机械公司新产品发布会上，共发布21项新产品。此次本刊特别介绍的14项新产品,涉及陆上、水上、水下三大钻采业务集群，是该公司近两年来研发成果的集中展示。2000米斜井钻机该产品是国内领先的交流变频电驱动斜直井钻机,其整体技术水平与国外同类产品相当,国内领先。该钻机应用了多项创新技术，仅用两人可以操作。机械手钻具排出机构、井架双出杆伸缩油缸、卷筒式钻具加压装置、钻杆套管一体化液压大钳、斜井防喷器吊移装置等均为国内首创，适应现场运输和快速搬家的要求。其技术特点是：采用模块化设计，搬家移运方便，主要部件集成在半挂车上，半拖挂模式运输；撬装模式底座，卧倒后整体运输；K型两节伸缩井架，平行四边形底座，井架及底座均利用油缸完成连续起升，起放快速方便；液控机械手、液压大钳、气动卡瓦、液压排管架等机械化工具，使钻具从排放、递送到连接的整个过程实现机械化控制，革新了常规钻具处理模式；钻具加压装置和防喷器吊移装置等设备适应斜井作业的特殊要求；正副司钻控制模式，实现对钻机的全面监控；顶驱与游车采用一体化设计,结构紧凑；PLC系统控制机械手作业，起放过程实现编程控制、实现夹持钻具的快速对中及起放的安全锁；绞车、泥浆泵、顶驱采用一档无级调速,全数字化交流变频技术，实现了钻机的智能化控制。3000米车装钻机3000米车装钻机满足了目前钻井作业自动化发展要求。整车符合汽车公告要求.该产品的技术特点有：主机动力采用性能可靠的卡特皮勒柴油机和艾利逊变速箱;与国内传统产品相比，并车传动箱、角箱、转盘驱动均为加强型设计，提高了产品的可靠性；适合车载的双滚筒绞车，主刹车为带式刹车，辅助刹车为推盘式水冷刹车。用户也可选择不配捞砂滚筒，主滚筒刹车可选配液压盘刹;井架为经优化设计的两节伸缩式结构；钻台采用旋升式结构，也可选配伸缩式结构；专业厂生产的重型运载车更适合油田作业工况.5000米拖挂钻机最近，首台5000米沙漠运移拖挂钻机出口中东。5000米拖挂钻机的技术特点包括：井架、底座整体直立移运，轮轴总成可旋转90度,满足钻机纵向和横向移动；井架、底座整体直立移运时，设计有倾斜测量仪，用于显示移运过程中的倾斜角度和超过设定值时的报警;井架可带天车、游车、钻井钢丝绳、顶驱动装置等整体移运，节省了拆装时间;两台F-1600钻井泵组、电缆桥架等为整体轮式移运；动力系统4台机组及气源房与15立方米日用油罐为整体移运，2栋VFD房整体移运;所有移运系统用轮轴总成全部通用,增强了轮轴总成的通用性和安全性；司钻房设整体正压送风系统；底座采用油缸起升;钻机设零排放系统;钻机主机移运采用刚性平衡四轮拖座。F1-800轻型泵针对轻型、简约化作业要求，宝石机械优化设计研制了F1800钻井泵和F1-1600钻井泵两类产品。F1-800钻井泵既可代替常规泵满足陆地钻井、修井作业需要，又能在严格控制体积与重量化指标的场合发挥特殊优势。如海洋钻井及修井、沼泽地带钻井等。F1800泵整机重量为11536千克，比F-800常规泵减重约3300千克，减重率达22.12。 其技术特点是：锻、铸件组装式曲轴运行平稳；“非压盖式”主轴承具有更好的结构强度和刚性,提高齿轮啮合精度,改善主轴承螺栓的受力状况;采用外置式电动润滑油泵和新型滤油器,确保在滤芯堵塞又不能停泵的情况下，轴承、运动摩擦等各润滑点处于良好的润滑状态。F11600轻型泵F11600钻井泵可满足F1-800钻井泵所适用的全部工况环境,如海洋钻井及修井、沼泽地带钻井等。F11600泵整机重量为20709千克,比F-1600常规泵减重约5200千克,减重率达20.22.其技术特点是：锻、铸件组装式曲轴运行更加平稳；“非压盖式”主轴承具有更好的结构强度和刚性，提高了齿轮啮合精度，改善了主轴承螺栓的受力状况;采用外置式电动润滑油泵和新型滤油器，可确保在滤芯堵塞又不能停泵的情况下，轴承、运动摩擦等各润滑点处于良好的润滑状态；组装式活塞杆结构，在不拆卸缸套的前提下可快速更换活塞，可提高劳动效率，减轻操作工作量。4000米低温钻机目前宝石机械公司为俄罗斯用户提供的3台4000米低温钻机，结构新颖、性能先进，完全满足4000米石油及天然气井的勘探和开发需要,符合俄罗斯Gost国家标准。该类型钻机采用先进的交流变频技术,钻机井架、底座采用双升式结构,利用油缸进行井架、底座起升.该钻机共有17个半拖挂移运单元，可实现24小时内完成丛式井的井间搬迁。 最大的亮点是，钻机可以在-4545温度范围内可正常工作，在-6045温度范围内可满足存储要求。由于采用了先进的热空气加热技术，可使钻机保温棚内工作区域温度达到510。此外，采用蒸汽加热技术对立根盒、泥浆罐及泥浆泵组进行加热，完全满足极地地区低温钻井工艺要求.QDP3000五缸钻井泵该产品功率大、体积小，重量轻，特别适合在海洋钻井平台中使用。技术方面，在统一缸套规格下，允许以远高于额定值的冲数运行,其流量调节范围宽,大大减少了更换缸套（活塞）的次数；连杆大头采用剖分式圆柱子轴承，可在不拆除曲轴的情况下更换连杆大小头轴承,十字头导板等；十字头与中间拉杆之间采用球铰头连接，从根本上解决了缸套与活塞的偏磨问题；新型“J”型泵头，体积小、重量轻、吸入性能好，更换阀总成方便;减速机构外置，电机顶置，既提高了效率和精度,又节省了空间。 永磁电机驱动钻井泵组宝石机械用两三年时间推出了该泵组,由于设计新颖，配备交流同步低速大扭矩永磁电机，使之高效节能.该泵组结构简单，永磁电机直接安装在钻井泵的输入轴轴头上 ，省去了传动环节，维修故障点少;泵组体积小，重量轻,尤其适合对重量有较高的场合。TZG-130铁钻工铁钻工是一种进行钻杆、钻铤接头和冲扣的井口机械化工具。该型号铁钻工，上扣扭矩可遥控、精确调节;程序控制，操作简便,一次“点击”即可完成钻杆接头、钻铤的上扣或卸扣作业;也可使用应急工况按钮，完成上扣或卸扣作业，能够远距离遥控“铁钻工工作，操作人员可以远离井口危险区域；可编程定位“铁钻工”到井口、鼠洞的多个位置；与国内外同类产品相比，冲扣和旋扣扭矩大；可方便地在270范围内旋转，便于需要时让出钻台空间。BYJ18-21/35不压井作业机技术方面，该产品采用环形防喷器球形胶芯或筒状胶芯动、静态工作密封技术，密封胶芯配有储能器伺服机构，工作中振动小,胶芯磨损少，使用寿命长；采用了举升油缸上升快、下行慢的差动回路控制技术；采用了快速更换闸板的专用防喷器.与国外同类型作业机相比，增加了管柱滑道、液压调平支架和液压伸缩桅杆（浅井时可独立完成作业），功能更加齐全。压实股钻井钢丝绳压实股钻井钢丝绳外层采用压实股,中心为钢芯绳.压实股为面接触股，由压实股组成的钢丝绳为面接触钢丝绳,是钢丝绳发展的更高阶段。与普通钻井钢丝绳相比，压实股钻井钢丝绳的抗磨损性能提高了2倍以上，抗疲劳性能提高了1.52倍，安全系数提高了15%20%。10000米测井车10000米（12。7mm）测井车是新一代高档次测井车。主要用于井深10000米（12。7mm）以内的测井、试井、随钻测井等作业。 其技术特点包括：大容量高强度防磁钢滚筒.防磁钢滚筒是绞车的重要部件，其上缠绕有10000多米的通电电缆，作业时周围形成一个较大的磁场。因此，绞车滚筒必须有很好的抗磁化性能，方可保证测井仪器正常工作.由于增设了外置控制模块，一旦电气控制系统出现故障，可应用外置控制模块实现测井作业,有效保护井下电缆及仪器。可实现超低速大范围的作业速度。实现了大范围速度控制、超低速测井，速度范围达20m/h8000m/h，且可靠性高,稳定性好。36英寸镶齿三牙轮钻头该型号钻头适用于低抗压强度的软到中等地层。根据地层特性设计适合的硬质合金齿；牙轮齿面结构经过优化设计,具有最佳齿形和出露高度,并使牙轮啮合间隙大小适宜、分布合理，充分发挥切削齿的破岩效率和钻头的综合性能。主要技术参数：钻头型号为36S525CG,钻头直径914。4，连接螺纹为8 5/8 REG，上扣扭矩为54200N.m81300N。m，钻压为0kN500kN，转速为80 rpm30rpm。 F3535C防喷器F35-35C防喷器组含FH3535H环形防喷器（海德里结构）及FZ35-35C、2FZ35-35C单、双闸板防喷器（卡麦隆结构).该产品适用于井口压力不超过35MPa的高压油气井,可配备液控系统单独使用,也可以与其它防喷器组合配套使用。 其技术特点是：顶盖与壳体采用丝扣连接，底部均采用法兰螺栓连接，结构简单；胶芯呈锥形，不易翻胶， 橡胶贮备量大，井压助封增加密封可靠性；控制油路为直行油路，保证油路畅通;壳体闸板腔形状为长椭圆形，增加壳体的耐压强度全部承压件采用锻件，加之完善的热处理工艺,充分保证了产品的安全可靠。本文为互联网收集，请勿用作商业用途个人收集整理，勿做商业用途 宏华五种新品隆重上市作者： 发布时间：2010-0930 11：39:24 在宏华（中国）投资有限公司挂牌典礼上，宏华集团同时宣布推出复合连续管钻机、直驱顶驱、直驱绞车、直驱五缸泵、iDrll钻井设备远程监控这五种新产品。该公司相关研发负责人表示，“宏华靠创新起家，创新已根植到宏华的企业文化中，未来将继续根据市场需求变化,不断推出更多高质量的新产品。复合连续管钻机宏华ZJ30/1350CT复合连续管钻机，为国内首台复合连续管钻机.它将连续管钻井装备和常规钻井装备集成在一台钻机上,可实现连续管钻井、常规钻井和下套管作业，连续管钻井和常规钻井方式的切换可在作业现场进行。该钻机最大钩载135T，注入头采用液压驱动，最大提升力54T，注入力27T，连续管最大起下速度48m/min，3 1/2in连续管钻井深度可达2000m。该型号复合连续管钻机配备了全套的自动化管子处理装置,该装置能高效的完成钻杆、钻铤和套管的移送作业。在钻台上，该钻机配备了轻便铁钻工、液压卡瓦和下套管装置等井口自动化机具，不仅能降低工人劳动强度，更能减少潜在事故的发生。ZJ30/1350复合连续管钻机大量采用了交流变频驱动技术，在钻井过程中，pLC系统能监测钻机的性能、操作和钻井过程，通过司钻房的触摸屏输入相应的钻井参数，可实现对钻井过程的自动控制，并进行事故报警，提高了钻井作业的安全性和可靠性。该钻机的主要设备安装在三台大型拖车上，移运性能良好，能满足客户经济高效开发浅层常规和非常规油气资源的需要。直驱顶驱宏华集团在传统顶部驱动装置的基础上，采用机电液一体化设计,集成、融合了电机直驱技术和数控交流变频控制技术，开发研制了一种新型系列化的电机直驱顶部驱动装置。与传统顶部驱动装置相比,宏华直驱顶驱具有以下特点和优势：1。采用电机直驱方式，取消了中间机械变速传动机构，由电机直接驱动主轴钻进，降低了传动能耗。2。采用模块化设计，加工工艺性好，具有结构简单、使用维护方便、故障率低等优点。3。轴承选用高可靠性脂润滑，节省了齿轮、轴承等专用润滑系统的设置，极大地减少了现场使用维护的工作量。4。直驱电机可短时提供更高的钻井作业扭矩，不受机械变速器固定设计强度的影响。5。电机采用独特的风冷系统设计，整机的散热冷却能力更强。 目前宏华推出了DQ40BZ、DQ70BZ、DQ90BZ、DQ120BZ四个型号的直驱顶驱，名义钻井深度分别可达4000米、7000米、9000米、12000米。其中，DQ40BZ直驱顶驱在俄罗斯钻井现场使用状况良好。行星减速系列绞车宏华集团开发的系列行星减速绞车包括70DB、90DB、120DB等型号。该系列绞车具有以下特点和优势：充分利用行星机构传递功率范围宽、结构紧凑、体积小、速比大、传动效率高等特点，采用NGW型2K-H行星减速器传动，合理选择均载装置，结构对称，实现载荷均匀分布、功率均匀分流。采用双轴同步输入，可以实现最大输出扭矩350000N.m左右。该系列绞车与国内外同规格绞车相比重量、体积可以减小1/4以上,性价比高；扭矩大，滚筒大，绳数减少，钢丝绳寿命延长，效率提高，钩速加快,最高钩速可以达到2。03m/s。五缸直驱泵组宏华5NB系列电机直驱钻井泵组利用交流变频电机的电机轴作为小齿轮轴,驱动曲轴工作;采用5缸结构，介质排量波动减小，不需要再设置排出空气包,减少了设备的故障率；排出液缸为整体式，结构紧凑，排出管路内置，无需设置单独的排出管路;缸套级数大大减少，无需因钻井工艺的要求不同而频繁更换缸套；采用特殊设计的交流变频电机，电机寿命长，具有高可靠性和高稳定性；当泥浆泵过载时,通过控制电机的功率和扭矩，使泵处于安全状态.不再采用传统泥浆泵使用的安全阀。iDrill 钻井设备远程监控系统宏华iDrill 钻井设备远程监控系统由井场客户端系统和数据中心服务器系统两大部分组成，分布在不同区域的钻井通过iDrill井场客户端系统和数据中心联系，将现场工况信息、工作报表等传送到数据中心进行统一管理，同时钻井专家可以在数据中心进行实时及历史的数据分析，指导解决问题，保障钻井作业有效进行，为设备的维护、研发生产等积累经验。其特点是：实时远程监控，可降低打井成本、优化人员配置;强大的数据处理功能，且能够保存多达200天的数据；支持多达30个井点的远程监控；远程图像采集,犹如亲临现场;报表管理使钻井管理更加轻松.本文为互联网收集,请勿用作商业用途个人收集整理，勿做商业用途看美国PDC钻头技术最新进展(一）作者： 发布时间：201012-14 15:35：22 一些最新的发展包括用于钻研磨性地层和高温地层的新型切削齿材料，有些8刀翼结构钻头也应用了新型切削齿技术和新型材料，同时也采用了新型钻头体材料以便提高钻头的耐用性并改善性能,其结果之一就是能够使钻井作业商降低钻井成本.许多钻头技术实际上也就是在开发切削齿方面的材料技术,以便使钻头能够在极度研磨性的地层中钻进，这类齿能够钻硬地层和软地层之间的过渡层以及夹层地层而不会发生断裂。在钻头本身的材料性质方面也有所发展，使得钻头更为坚韧耐用，使设计工程师们能够将PDC钻头设计用于钻更硬的地层。使用更为坚韧的材料，可以增加布齿密度，从而又使得钻头更为坚韧耐用，使钻井作业商能够用一只钻头在即硬且研磨性很强的地层中实现更大的进尺。美国史密斯国际公司的专家认为：切削齿越好，钻头钻进的时间就越长，且能够钻更硬和研磨性更强的地层,钻井作业商的钻井成本也就越低。如果想要PDC钻头能够在此类地层中有效钻进,首先就必须使钻头上的切削齿能够适应。另外，钻头上的刀翼数目越多，在钻头上安置的金刚石量也就越大。然而，当钻头工作已经足够稳定时,我们就停止增加钻头的刀翼数目,目前史密斯公司的研发重点主要是集中在切削齿技术方面。减少更换到牙轮钻头，然后再切换回PDC钻头所需的起下钻次数,或是减少用带有更多刀翼数目且布齿密度高的PDC钻头来替换刀翼数目少，且布齿密度低的PDC钻头的起下钻次数，都可以节省时间和资金。国民油井华高公司的专家认为,一般而言，PDC钻头上的刀翼越多，布齿密度就越大，钻头上的金刚石量也就越大,钻头就越发耐用，其工作寿命也就越长。当然，与布齿密度低的钻头相比，布齿密度高的钻头在相同岩层中的钻速会较低，但是,由于不用频繁起下钻更换钻头，所以还是能够为钻井作业商节省时间和资金。例如，所需钻进的井段为1000英尺，一只布齿密度高的钻头能够以较低的钻速钻完整个井段，这与布齿密度低但只能钻500英尺的钻头相比，对于钻井承包商而言成本还是较低的，因为这一只钻头能够始终在井下钻进而不用进行起下钻作业来更换钻头。下面是美国几家主要钻头制造商在PDC钻头技术方面的最新发展动态。贝克 休斯公司贝克休斯公司所属的休斯克里斯坦森公司推出的Quantec FORCE PDC钻头，是在调查了许多钻头参数以便改善钻头机械钻速、耐用性、稳定性、可操纵性、理想的切削结构负载以及切削齿材料性质的基础上设计制造的。该公司在钻头设计过程中采用了有限元分析以保证钻头的结构和机械完整性，采用计算流体动力学原理来评估钻头水力结构的效率。优化了的受力分布保证了钻头的稳定性和钻进效率，使钻头上所有的齿都能均匀一致的吃入地层。该钻头的多齿排结构使其能够有效地钻进多种岩层而不会牺牲其良好的钻进性能，且该公司的切削深度控制（DOCC)技术使钻头更加稳定，有助于更好的工具面控制.强化金刚石体积管理技术使切削结构得以优化，从而能够根据具体用途来定制钻头轮廓以及切削齿布局。为了改善钻头的稳定性,贝克休斯公司应用了一种专有的钻头动态模型和受力分布方法，这能使切削结构的受力更为一致，钻进时需要较少的能量，且能在较低的机械钻速（ROP）下优化效率和稳定性。在该钻头上所采用的新型专用齿通过现场证明其耐磨性是前期切削齿的6倍；同时还优化了金刚石层与碳化钨基托之间的界面以实现更好的耐用性和热稳定性；采取新工艺使残余应力远离切削刃,再加上相应的稳定技术,发生对切削齿来说的极度或损坏性负载的可能性大为减小.在Barnett页岩地层中,该公司的一只新型PDC钻头钻完了1，873英尺的Atoka砂岩和Bend砾岩井段,在保持与造斜点呈相切状态的情况下达到了每小时47英尺的平均机械钻速,这次钻进为钻井作业商节省了近35个小时，与邻井相比降低作业成本58,000美元.在美国德克萨斯州的一个石灰岩地区,一只7 7/8英寸的Quantec Force Q507FX钻头被用于钻Travis Peak/Cotton流域过渡区的硬砂岩和软页岩层段，这只钻头以每小时21。3英尺的钻速钻进了1，269英尺，比邻井平均速度快了31%，且在6英里半径中比邻井平均进尺提高122%，这次钻进为作业商节约了18个多小时,降低成本达每英尺24美元。哈里伯顿公司哈里伯顿公司推出的FX PDC钻头从胎体材料到粘结剂都使用了更为耐冲蚀的材料以防止液体冲蚀，该公司认为，其PDC齿是目前市场上热机械性能最好的齿。经过重新设计的刀翼几何形状和喷嘴定位也能够提供更好的流体控制。FX钻头上还采用了热稳定性能优良和特别耐磨的X3齿，这种齿能够提高钻头在极热状态下的稳定性。该公司还采用了一种新型处理工艺，可以大幅减少金刚石切削结构的破碎现象,从而有助于在实现更大进尺的情况下保持切削刃的锋利。在定向钻井应用中，FX固定切削齿钻头有效地补充了哈里伯顿公司所属Sperry Drilling公司的GeoPilot旋转导向装置以及相匹配的SlickBore钻井系统，在加强了钻斜控制的同时，还通过其抗冲击减振齿的作用减小了钻头振动，抗冲击减振齿能够通过在井底岩脊间跟踪运动从而减少跳钻并使侧向振动趋于稳定。如果用于硬地层钻井,则该钻头可以设计成双排齿结构以便增加钻进所需的金刚石量,但又不会减少钻头的开放面体积。在墨西哥Burgos盆地区域，一位钻井承包商在钻水平井时需要一种能在单次钻进6 1/8英寸井段时提高机械钻速(ROP）的钻头，哈里伯顿公司向其推荐了装有X3齿的6 1/8英寸FMX453Z PDC钻头，该钻头一次钻进便钻完了972米长的井段,创下了每小时70。4米的机械钻速,比邻井最高的机械钻速快了18%，使这种井段的每英尺钻井成本从每米58.37美元降低到每米21。31美元。NOV井下公司使用钻头和钻柱扩眼器进行钻井的挑战是在非均质地层中进行钻进,原因是钻头和扩眼器常常处在不同的地层中，从而会造成加在钻头和扩眼器上的钻压和扭矩不稳定，除了此类侧向和扭转振动方面的挑战以外，在深水钻井中的钻机安装也颇为不易，所以正确的选择钻头和扩眼器就显得格外重要。具体的挑战体现在当遇到较硬地层或夹层时钻头和扩眼器切削结构的过渡方面，例如，当钻头已进入硬地层而扩眼器却仍在较软地层中时，在地面上所显示的主要钻压实际上是加在钻头上的钻压;同样,大多数扭矩也是由钻头所产生的。当钻头开始在硬地层中钻进时，切削力会迅速变化，极易产生侧向振动。如果钻头上的扭矩增加很大的话，还会引发粘滑现象。随着钻进的继续，扩眼器进入较硬地层，施加到扩眼器上的钻压和扭矩会增加，相反，钻头上的扭矩和钻压则会减小,随着扩眼器切削结构进入抗压强度较大的岩层，扩眼器处的侧向振动将会增加，同样，扩眼器处的扭转振动（或粘滑现象）也会加大。当钻头处在较软地层而扩眼器处在较硬地层时会出现最为糟糕的情况,此时，大多数钻压都由扩眼器所承受,且大多数扭矩也将由扩眼器所产生，所以在扩眼器处常常会发生侧向振动或回旋现象,另外,扩眼器处扭矩的突然增大还会引发粘滑现象，此时钻头上的钻压会很小，有时几乎就是悬挂在扩眼器下方,这种现象往往会导致很低的切削深度并使钻头产生极度回旋现象.所以,选择侧向稳定性好的钻头和扩眼器是很重要的，使钻头和扩眼器之间的进攻性相互匹配以减小钻头与扩眼器之间钻压和扭矩振动的幅度也同样重要，尤其是当所钻地层为夹层地层时更为如此。为了解决这一问题，NOV（国民油井）井下公司特地开发了SystemMatcher钻头/扩眼器选型软件以便优化钻头和扩眼器进攻性以及稳定性之间的匹配.首先从数据库中选取Anderreamer工具的类型,并输入地层强度的可变性以及特定钻井应用所期望的转速（RPM）和机械钻速(ROP）范围,在此基础上,SystemMatcher便会应用逻辑表来描述钻头和Anderreamer工具的稳定性和进攻性以使钻头与所选的扩眼器相匹配.在墨西哥湾,里德海卡洛格公司的14英寸7刀翼装有16mm直径PDC齿的钻头被选择与14英寸x16英寸的Anderreamer扩眼器一同使用，所钻井段完全符合定向井要求，且钻进时的扭转和侧向振动非常低，钻头和扩眼器的钝化状态显示磨损很小且没有发生冲击损坏。在另一口井中，一家作业商用一种12英寸x 14英寸的液压Anderreamer扩眼器与 NOV里德海卡洛格公司的12 英寸MSR813S钻头一同使用,该组合很顺利的钻完了整个井段,钻进过程中振动非常小,没有发生钻具失效，且满足了全部定向目标的要求个人收集整理，勿做商业用途本文为互联网收集，请勿用作商业用途看美国PDC钻头技术最新发展(二）作者： 发布时间：201102-15 10:23:46 随着北美地区页岩地层探明储量的增加，各大钻头制造商都将目光集中到应对在这类地层钻井的挑战上，或是开发出新结构的钻头产品，或是在现有钻头结构基础上进行强化处理，以使其适合于具体的钻井用途.上期介绍了贝克休斯、哈里伯顿、NOV井下公司的PDC钻头最新发展动态。这期继续介绍美国三家公司的技术发展情况。Shear Bits公司快速通盘考虑钻头开发过程能够大幅提高钻头的钻井性能，该方法的一个成功案例就出现在加拿大西部市场，在Spearfish油页岩区块以创记录的（短）时间钻完了难于钻进的单眼水平井段.所钻井的轮廓包括一个相对短的直井段，然后是一个小半径造斜以及一个水平分支，用一只77/8英寸的PDC钻头一次钻完。前期所用的PDC钻头都能在垂直井段、造斜井段或是水平井段获得良好的钻井性能，但没有钻头能够在全部三个井段都同时获得最好的性能。前期在该地区钻井时在垂直井段达到每小时150米的机械钻速是较常见的,在弯曲井段的目标造斜率为每30米89，另外，水平井段的平均长度大约为700米，通常的机械钻速都在每小时50米以上,因此,所存在的一个很大的挑战就是要开发出一种高机械钻速，且在弯曲井段能打出高造斜率，在水平井段能够实现很好的稳斜效果而不需要过度的对钻头进行操控的PDC钻头.还有一个重要的方面就是要使钻头结构与定向工具的特征相吻合。Shear Bits公司按客户要求专门为此用途设计了一只77/8英寸的SD413E PDC钻头.该钻头的初期性能目标是使钻头在造斜井段实现最大的可操控性，而通过限制造斜或降斜趋势从而最大程度的减小在水平分支内的滑动时间。该钻头的特点是具有加长的螺旋保径垫结构以加强钻头在水平井段中的稳斜能力，以及具有主动切削结构和保径外形以便提高其在弯曲井段的造斜能力.这种最初结构的钻头被使用了4次，每次钻进时的定向响应都很好，但该公司技术人员又发现了一个能够在垂直井段提高机械钻速（ROP）的机会，所以在随后的六个星期的时间内，该公司又在前期结构的基础上开发出4种结构的钻头，这4种新的钻头在钻井时创下了一系列的记录，其中最好的记录是从开钻到完钻后拆卸钻机只用了3.5天的时间，与最初结构钻头的首次钻进相比,整个井段的平均机械钻速几乎翻了一番。在该项目开始时，该公司设计的SD413E PDC钻头的平均机械钻速为每小时2833米,但针对具体用途对钻头进行优化后，取得了每小时57米的平均机械钻速，且在垂直井段的瞬时机械钻速达到了每小时200米。新型钻头很容易就能实现9/30米的造斜速度，在井眼侧向部分的滑动时间保持在低于6的水平。史密斯国际公司史密斯国际公司对在岩石/切削齿界面处产生的摩擦热进行了详细的分析，这种摩擦热是使得PDC钻头在硬岩和研磨性地层不易钻进的一个主要因素.该公司还对PDC钻头在深井和高温井中钻进时通常会遇到的热降解和微掉块现象也进行了缜密的分析。该公司的研究表明,不同的应用需要不同的切削齿性能.一般而言,如要高效的钻进研磨性地层，就需要切削齿具有较好的耐磨性和热稳定性;而抗冲击性更好的齿则用于钻夹层地层以及岩石强度更大的地层最为合适。该公司开发的ONYX切削齿技术是世界上第一种全面考虑了三个关系到PDC切削齿寿命长短关键因素的剪切切削元件，这三个关键因素包括热稳定性、耐磨性和抗冲击性.无论是与以前的标准齿还是优质PDC齿相比，这种新型切削齿都展现了更好的热稳定性能、更好的耐磨性以及更长的疲劳寿命。这种新型切削齿的生产分为两个步骤，首先用传统的高温高压工艺制造出优质的聚晶金刚石（PCD）层，然后对该金刚石层进行酸处理以便得到无催化剂的金刚石片,将该金刚石片组装到一种碳化钨（WC）基托上而后再进行另一次高温高压处理。对最终产品还要再进行一次处理以便清除掉第二次高温高压工艺过程中的渗入材料。与标准的优质切削齿相比，这种新型齿每单位所钻岩石的磨平度大为减小，在冷却状况良好的情况下，新型齿所切除的岩石大约为传统齿的130，且试验后的钝化状况也更好。而在没有进行冷却的一次类似试验中，这种新型ONYX切削齿比传统统优质齿多钻了85的岩石,钝化状况与传统齿相比不相上下。前期在西非地区用PDC钻头打12-1/4英寸井段时效果十分不理想，该井段含有既硬且又有研磨性的砂岩/页岩夹层地层，地层抗压强度大于20,000 psi。钻该井段时通常需要用48只钻头，PDC钻头大多数情况下起出时钝化状况都很差，既有缩径现象又有齿的严重磨损现象.在该地区改进钻井的初期目标是一次钻进打完该井段或是尽可能多的减少起下钻次数。为此，史密斯国际公司设计并制造了装有加强齿且优化了刀翼和喷嘴形状的8刀翼121/4英寸MDSi816 PDC钻头，该钻头在2号和5号井中被用于旋转导向钻具组合上成功钻进了研磨性很大的地层.在2号井中，该钻头钻完了从钻井斜到总深(TD）的整个井段,这在该油田尚属首次，起下钻次数的减少为钻井作业商节省了6天的时间,成本降低了二百万美元。在5号井中，进尺和机械钻速几乎都翻了倍，并且还有助于LWD(随钻测井）的数据捕获，因而消除了钻井以后再进行测井的需要。与3口邻井的平均数据（6次钻头钻进）相比,这种新型钻头的进尺（1,702 米）提高了165%，机械钻速(21.18米/小时)提高122%，而且是一次钻进便钻完了该井段。 瓦瑞尔国际公司瓦瑞尔国际公司最近正致力于改进其PDC钻头结构以便能够更好的在Haynesville页岩地层中钻进，这种地层含有研磨性很大的过渡性岩层，这类岩层会因造成过大的磨损而导致早期钻头磨损。在这类地层中用过的大多数钻头都存在着耐用性和机械钻速二者之间的平衡问题。该公司技术人员对该地区已用过的钻头的钝化状况以及钻头使用记录进行了分析，发现许多钻头都是由于机械钻速太低而被从井眼中起出的，在钻头切削结构的关键部位有严重磨损现象，通过这一调查研究，使得现场工程师和钻头设计师最终决定开发出适合于硬地层钻井和研磨性地层钻井的两种钻头结构。对于硬地层钻井，该公司所开发的Tough-Drill系列钻头经现场证实能够减小冲击损坏、改善钻头清洗和切削结构的冷却效率。通过采用专用软件对钻头切削进行分析，该公司开发出最适合硬地层钻进且又不会牺牲钻头机械钻速（ROP）的PowerCutter切削结构,这种切削结构在关键的钻头台肩部位设计有较大的露齿高度和布齿密度，所以能够以最大的机械钻速在硬岩中钻进,而且还能够继续钻进更硬的砂岩或石灰岩地层而不会发生过度的磨损或损坏。Tough-Drill钻头结构在设计过程中采用动态流体动力学理论对其进行了分析，这有助于消除钻井岩屑的重复研磨和重复循环，这两种现象是在硬岩和研磨性地层钻井时经常出现的两种不良现象。瓦瑞尔公司的技术人员同时还对抗研磨切削齿的质量进行了多次试验，以便保证在用于研磨性地层钻井时能够具有恰当的金刚石粒度和热稳定性。在美国路易斯安那洲钻井的一个作业商要求瓦瑞尔公司开发一种8刀翼、装有16mm直径PDC齿的钻头用于钻9-7/8英寸井段.钻该井段就必须通过十分难于钻进且极具研磨性的Hosston和Cotton Valley岩层，在这类岩层中打井时钻头通常磨损很快。而该井段的最后600英尺是要通过Bossier地层,这是一种较软的页岩/石灰岩组合地层,要求最好要用没有磨损的切削结构来进行钻进。钻头设计的主要目标是要提高其机械钻速，但同时又不牺牲现有钻头结构的耐用性.另外,设计人员还研究了在钻头钻入页岩/石灰岩地层时切削齿的优越性。这种新型钻头采用了部分PowerCutter切削结构，在主刀翼上加装了加强齿，在辅助刀翼上设计了碳化钨防振齿，这种结构为在研磨性和过渡性地层中钻进提供了更好的稳定性以及对主切削结构的保护。对于更为锋利的钻头切削结构，该公司在钻头上设计安装了耐磨性能更好的齿以便防止此类地层对钻头切削结构带来的损坏，同时还可在钻井作业的后期充分利用切削齿尺寸所带来的优势。该公司的新型钻头实现进尺2,339英尺，钻到了10，945英尺的总深,平均机械钻速为每小时29。1英尺。在最近的一口邻井中使用的一只其它钻头因机械钻速太低而被起出，在Cotton Valley地层中仅钻进了600英尺。瓦瑞尔国际公司的新型钻头使机械钻速提高近30,节约每英尺钻井成本大约为30。【本文为互联网收集,请勿用作商业用途本文为互联网收集,请勿用作商业用途
