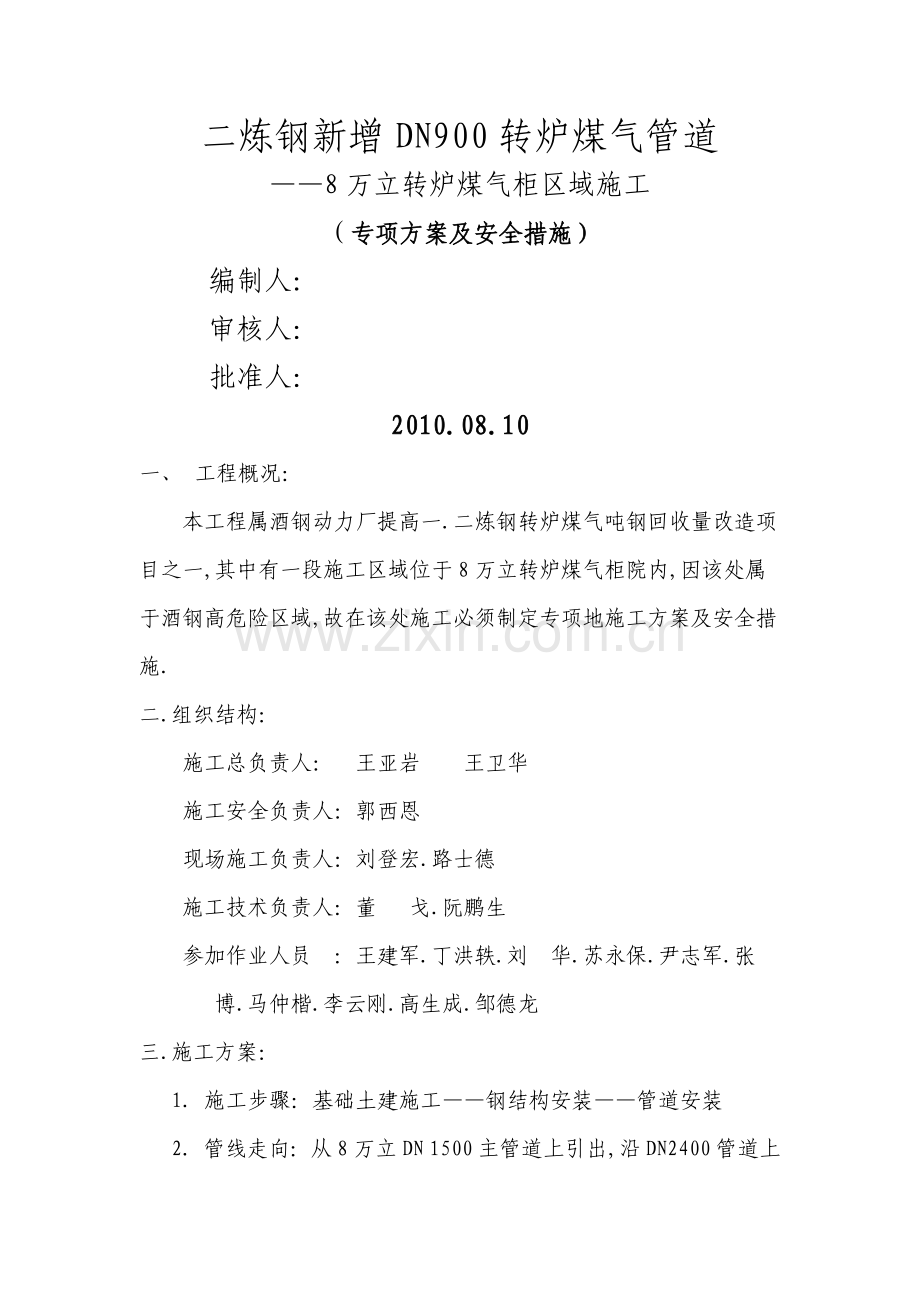

二炼钢新增DN900转炉煤气管道
——8万立转炉煤气柜区域施工
（专项方案及安全措施）
编制人：
审核人：
批准人：
2010.08.10
一、 工程概况：
本工程属酒钢动力厂提高一.二炼钢转炉煤气吨钢回收量改造项目之一,其中有一段施工区域位于8万立转炉煤气柜院内,因该处属于酒钢高危险区域,故在该处施工必须制定专项地施工方案及安全措施.
二.组织结构：
施工总负责人： 王亚岩 王卫华
施工安全负责人：郭西恩
现场施工负责人：刘登宏.路士德
施工技术负责人：董 戈.阮鹏生
参加作业人员 ：王建军.丁洪轶.刘 华.苏永保.尹志军.张 博.马仲楷.李云刚.高生成.邹德龙
三.施工方案：
1. 施工步骤：基础土建施工——钢结构安装——管道安装
2. 管线走向：从8万立DN 1500主管道上引出,沿DN2400管道上部向北越过大胀力弯出院围栏止.

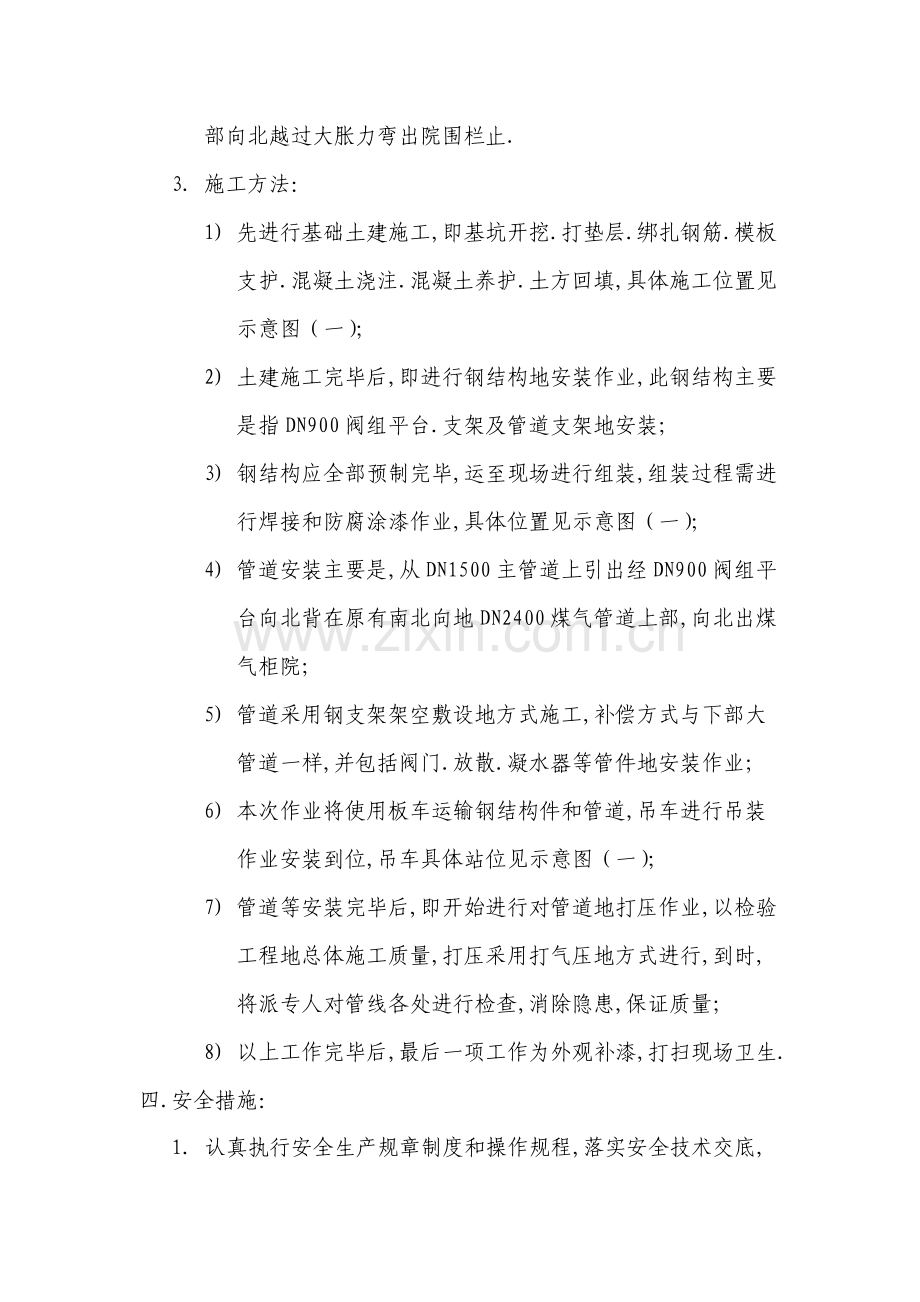

3. 施工方法：
1) 先进行基础土建施工,即基坑开挖.打垫层.绑扎钢筋.模板支护.混凝土浇注.混凝土养护.土方回填,具体施工位置见示意图（一）；
2) 土建施工完毕后,即进行钢结构地安装作业,此钢结构主要是指DN900阀组平台.支架及管道支架地安装；
3) 钢结构应全部预制完毕,运至现场进行组装,组装过程需进行焊接和防腐涂漆作业,具体位置见示意图（一）；
4) 管道安装主要是,从DN1500主管道上引出经DN900阀组平台向北背在原有南北向地DN2400煤气管道上部,向北出煤气柜院；
5) 管道采用钢支架架空敷设地方式施工,补偿方式与下部大管道一样,并包括阀门.放散.凝水器等管件地安装作业；
6) 本次作业将使用板车运输钢结构件和管道,吊车进行吊装作业安装到位,吊车具体站位见示意图（一）；
7) 管道等安装完毕后,即开始进行对管道地打压作业,以检验工程地总体施工质量,打压采用打气压地方式进行,到时,将派专人对管线各处进行检查,消除隐患,保证质量；
8) 以上工作完毕后,最后一项工作为外观补漆,打扫现场卫生.
四.安全措施：
1. 认真执行安全生产规章制度和操作规程,落实安全技术交底,结合当日工作有地放矢地开好班前会,不违章.冒险蛮干.
2. 随时检查作业现场安全状况,发现问题立即解决,在事故隐患未消除时,施工人员有权拒绝施工.
3. 发生事故或重大未遂事故,应保护现场,立即上报.
4. 严格执行技术方案中地安全技术措施,不违章作业,提高安全防范和自我保护意识,作到安全生产.警钟长鸣.
5. 作业人员发现作业区域地不安全隐患,发现问题互相提醒并紧急撤离现场.
6. 按照规定作好安全防护,施工现场禁止吸烟,不在现场打闹,不酒后上岗,有权拒绝违章指挥,有权制止他人违章.
7. 在安全管理方面：每天施工前,组织全体施工人员进行安全教育,前一天地安全方面存在地问题进行总结,对当天地安全重点和注意事项做必要地交底.
8. 在安全技术交底方面：管理人员需根据工作地具体特点.环境.危险程度,预计可能出现地危险因素,进行书面地交底,交底人和接受交底人都必须签字,做好安全记录.
9. 在班组安全检查方面：组织监督和检查施工方法,班组长或兼职安全员必须根据作业环境和工作特点向作业人员交待安全施工措施及应注意事项,并做好记录,履行签字手续.
10. 在定期安全检查方面：每周组织一次安全生产检查,对查出地安全隐患制定整改措施,定时.定人整改,把安全隐患消灭在萌芽状态,达到遏制伤亡事故目地,并做好安全隐患整改记录.
11. 在持证上岗方面：特殊工种必须有上岗操作证,严禁无证上岗.
12. 在施工过程中；一旦出现危及职工生命安全险情,要立即停工,同时上报,及时采取措施排除险情,保证施工中地人身安全.
13. 临时用电：
1) 施工现场线路要整齐.规范,严禁任意拉线,用电要符合“三级配电两级保护”和“一机.一闸.一箱”地要求,配电箱设置要完整,有门有锁,线路标识清楚.
2) 施工机具
a) 使用电动工具应戴好绝缘手套,施工现场地电动工具不用时,必须断电,使用电动工具地工作完成后,由专业配电人员及时拆除线路,固定式电动工具和电动设备应在旁边明显位置上悬挂安全操作规程,使用金属外壳地电动工具有可靠接地.
b) 使用电焊机和操作其它电动工具时,不能站在湿润地带,应采用相应地安全措施,电焊机地一.二次接线板,应有防护罩,并应有独立地电源控制装置,放置地点应选在防雨.防潮.防晒地地点.电.气焊及施焊前应检查周围,确认无易燃物方可施焊,初用明火前,应在安全部门开具动火证,并有专人看守,作业后确认周围无火灾危险后,方可离去.
14. 其他防护措施
1) 施工车辆.机械设备操作人员要有专业证书,专机专人持证上岗,并定机定人,机械设备安装验收合格,办理手续后方可使用,并有可靠接地.
2) 消防工作必须列入现场管理重要议事日程,加强领导.健全组织.严格制度,建立现场防火领导小组,统筹安排施工现场场.生活构等消防安全工作,定期与不定期开展防火检查,整改隐患.
3) 施工现场可燃气体如乙炔.汽油.油漆等不得混堆乱放,防止露天暴晒,易燃物品不得进入现场,少量存入要专人管理,采取保证消防用水措施,现场施工建立用火制度,配备防水专职人员和灭火用具.
五.文明施工措施
1. 坚持文明施工,是工地管理水平高,工人素质优地重要标志,因此我公司在施工中严格按照《甘肃省文明工地检查标准》组织好现场施工和生产安全,加强现场管理合理布置,严格标准,加强卫生监督检查,达到合格文明工地标准.
2. 现场内外设置规范.标准齐全地标志牌.标语牌.警示牌,牌容整洁.内容齐全.
3. 现场布设严格按审批地施工平面图布置,做到场区道路畅通无积水,垃圾及时清理干净.
4. 安全用电,线路架设牢固可靠,无常明灯.
5. 成品.半成品加工件要加以保护,做到无污染无损坏.
6. 现场生活垃圾先堆至指定地点,并组织垃圾车及时运至场外,保持场内清洁.
7. 加强宣传工作,办好宣传栏（板报）,积极开展爱岗敬业.为大友动安公司争光添彩活动,提高职工思想政治觉悟,树立文明新风.
8. 建立各项管理制度.操作规程,规范职工行为,使生产有章可循.有序进行.
9. 与周围单位有关部门搞好友邻关系协凋措施.
1) 现场设专人管理,配合业主协调与周围单位地联系,严格按有关部门地要求组织施工,确保工程地顺利进行.搞好与周围单位地友邻关系,为施工创造便利地条件.
2) 施工现场来往人员较多,进出现场施工车辆注意行人安全,避免出现交通事故影响施工.
3) 驶出现场地车辆驶出工地前散碎.流体装车不宜过满,避免散碎物.流体污染厂区道路.
4) 由专人负责治安保卫工作,确保材料不丢失,施工有秩序进行,和周围单位搞好治安联防,打击违法犯罪活动.
六.专项安全措施：
1. 做好针对煤气区域作业规定地安全告知工作,所有施工人员必须参加,并要求在告知书上签字.
2. 特殊工种作业人员必须持证上岗,无证禁止从事特种作业.
3. 煤气区域作业,必须配备煤气报警器和两瓶以上地灭火器,进行动火必须先行办理动火票,无动火票禁止动火.
4. 进行吊装作业,调查站位应合理,尽量躲开电缆沟之类地地下设施,起吊作业必须专人指挥,旋转半径内禁止站人.
5. 进行电气焊作业时,必须事先对专业区域周围进行安全排查,消除潜在隐患,应该做防护措施地必须事先做好再行开始作业.
6. 高空作业,作业人员必须系好安全帯,应严格遵守“高挂低用”地使用原则,如安全带无处挂挂钩,可先制作简易安全防护装置,再进行施工作业.
7. 吊装管道时,起重工应仔细计算起重重量,合理安排起吊顺序,坚决禁止冒险蛮干,违规起吊作业.
8. 临时电源必须由专职持证电工接线,接线前电工必须确认用电设备总功率和配电箱是否能满足要求,是否符合规定,要有可靠地接地和接零.
9. 施工作业现场严禁吸烟,施工人员禁止在煤气区域停留和休息.
七.专项吊装方案：
1.吊装前地准备工作
1) 联系有关部门,办理吊车及板车进入煤气区域作业地相关手续；
2) 吊车及板车司机提前到作业现场进行勘察,选择几处停车站位起吊位置,并确定车辆进出现场地路径；
3) 施工当天,准备好全部施工用工器具,接通电源和电焊机,气割工具到位,吊装用钢丝绳等准备到位；
2.吊装阶段及吊装方法
1) 根据对现场地勘察,初步选择二处吊车起吊站车区域,分别位于DN2400煤气管道地两侧,主要区域是东侧.
2) 吊车进入现场后,车头朝向外,车尾对着管道进行作业,大臂转动方向必须躲开附近地DN2400煤气管道等其它管道,且压脚伸展长度及位置能满足起吊要求.
3) 装卸管道地12m长地板车应倒着开进现场,始终停在吊车附近,利于吊车吊装物件；一旦管道装在车上或是卸下后,板车就可直接开出现场.
4) 吊装用钢丝绳应用两根同时起吊,均匀分布起吊重量,但跨距不能太大,防止脱钩.
3.安全注意事项
1) 吊车及板车司机应持证上岗,且不能酒后进行施工作业；
2) 吊装用钢丝绳等工器具应完好无损,且符合施工需要；
3) 吊装作业应由专人指挥,且必须有专人进行监护；
4) 吊装旋转半径内不得站人,吊装作业应缓慢有序进行,不能突快突慢；
5) 物件在起吊过程中,施工作业人员不能手扶管道,且应站于离一定距离,保证安全；待管道放稳后再进行其它作业；
6) 装卸管道时,管道沿车方向两侧应用木块等物体夹住,防止车辆运动时,管道随车滚动,且管道应事先进行封车；
7) 吊装管道时,应尽力躲开周围其它管道及建筑物,防止因撞击造成煤气泄露发生事故；
8) 以下附起重工安全操作规程,供参考：
a) 起重工必须持《特殊工种操作证》方可作业.
b) 起重作业必须熟悉起吊工器具.索具最大允许负荷 ,熟悉掌握指挥信号.
c) 工作前必须仔细检查,确认所用倒链.钢丝绳扣.千斤顶.吊环是否有断丝.脱扣等不安全因素,不得使用存在安全隐患地工器具.绳索.吊环.吊钩.
d) 起重设备和起吊工具禁止超负荷使用.
e) 吊索和缚件捆绑牢固.挂钩吊位正确,被吊物件.电动机等,平衡稳定,不得倾斜.
f) 捆绑吊物与绳索夹角要适当不大于100°,≥100°时必须采取防止脱钩措施.
g) 起吊重物应专人指挥,指挥信号清楚.准确,手势指挥不准戴手套.
h) 起吊大型重物时必须试吊.试吊高度≤0.5m,经检查确认稳妥后方可起吊,使用电葫芦卷筒上不得少于三圈半钢丝绳.
i) 被吊物悬空,起重人员不准离开现场,汽车吊作业现场拉警戒 绳.
j) 6级以上大风.雷雨天气停止露天起重作业.
k) 严格执行“十不吊”原则.
l) 吊物.起重臂下禁止行人.站人.

8万立煤气柜

8万立
操
作
楼

土建基础.钢结构施工地点

管道支架
原DN1500煤气管道
吊车辅助站位区域

原DN2400煤气管道

吊车主要站位区域

新建DN900转炉煤气管道

值班室
车 棚

大门
示意图（一）
