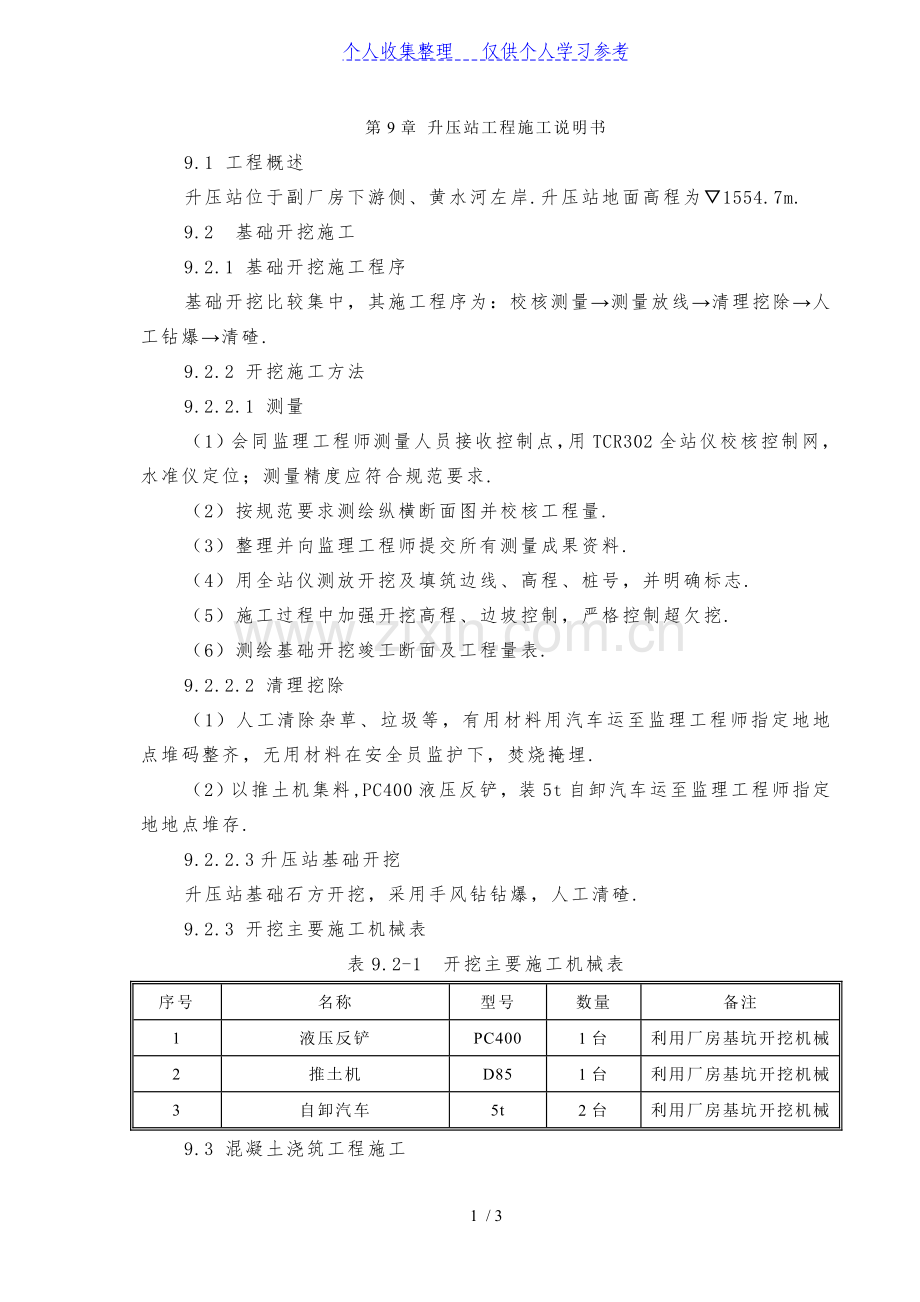

第9章 升压站工程施工说明书
9.1 工程概述
升压站位于副厂房下游侧、黄水河左岸.升压站地面高程为▽1554.7m.
9.2 基础开挖施工
9.2.1 基础开挖施工程序
基础开挖比较集中，其施工程序为：校核测量→测量放线→清理挖除→人工钻爆→清碴.
9.2.2 开挖施工方法
9.2.2.1 测量
（1）会同监理工程师测量人员接收控制点，用TCR302全站仪校核控制网，水准仪定位；测量精度应符合规范要求.
（2）按规范要求测绘纵横断面图并校核工程量.
（3）整理并向监理工程师提交所有测量成果资料.
（4）用全站仪测放开挖及填筑边线、高程、桩号，并明确标志.
（5）施工过程中加强开挖高程、边坡控制，严格控制超欠挖.
（6）测绘基础开挖竣工断面及工程量表.
9.2.2.2 清理挖除
（1）人工清除杂草、垃圾等，有用材料用汽车运至监理工程师指定地地点堆码整齐，无用材料在安全员监护下，焚烧掩埋.
（2）以推土机集料,PC400液压反铲，装5t自卸汽车运至监理工程师指定地地点堆存.
9.2.2.3升压站基础开挖
升压站基础石方开挖，采用手风钻钻爆，人工清碴.
9.2.3 开挖主要施工机械表
表9.2-1 开挖主要施工机械表
序号
名称
型号
数量
备注
1
液压反铲
PC400
1台
利用厂房基坑开挖机械
2
推土机
D85
1台
利用厂房基坑开挖机械
3
自卸汽车
5t
2台
利用厂房基坑开挖机械

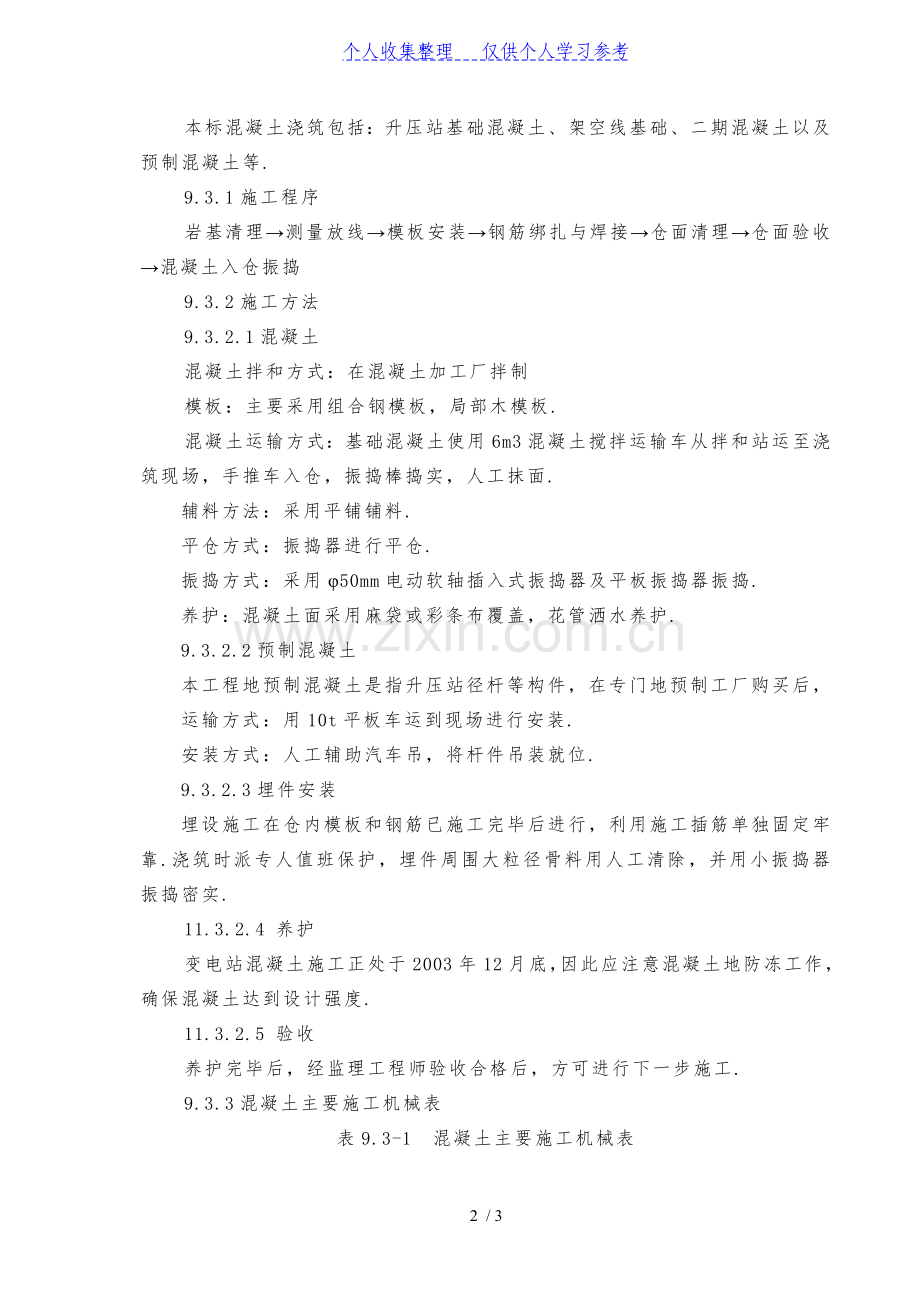

9.3 混凝土浇筑工程施工
本标混凝土浇筑包括：升压站基础混凝土、架空线基础、二期混凝土以及预制混凝土等.
9.3.1施工程序
岩基清理→测量放线→模板安装→钢筋绑扎与焊接→仓面清理→仓面验收→混凝土入仓振捣
9.3.2施工方法
9.3.2.1混凝土
混凝土拌和方式：在混凝土加工厂拌制
模板：主要采用组合钢模板，局部木模板.
混凝土运输方式：基础混凝土使用6m3混凝土搅拌运输车从拌和站运至浇
筑现场，手推车入仓，振捣棒捣实，人工抹面.
辅料方法：采用平铺铺料.
平仓方式：振捣器进行平仓.
振捣方式：采用φ50mm电动软轴插入式振捣器及平板振捣器振捣.
养护：混凝土面采用麻袋或彩条布覆盖，花管洒水养护.
9.3.2.2预制混凝土
本工程地预制混凝土是指升压站径杆等构件，在专门地预制工厂购买后，
运输方式：用10t平板车运到现场进行安装.
安装方式：人工辅助汽车吊，将杆件吊装就位.
9.3.2.3埋件安装
埋设施工在仓内模板和钢筋已施工完毕后进行，利用施工插筋单独固定牢靠.浇筑时派专人值班保护，埋件周围大粒径骨料用人工清除，并用小振捣器振捣密实.
11.3.2.4 养护
变电站混凝土施工正处于2003年12月底，因此应注意混凝土地防冻工作，确保混凝土达到设计强度.
11.3.2.5 验收
养护完毕后，经监理工程师验收合格后，方可进行下一步施工.
9.3.3混凝土主要施工机械表
表9.3-1 混凝土主要施工机械表
序 号
名 称
型 号
单 位
数 量
备 注
1
混凝土搅拌运输车
6m3
辆
1

2
手推车

台
6

6
平板车
10t
辆
1

7
载重汽车
5t
辆
2

8
电焊机
BX1-30-1
台
1

9
振捣器
φ50
台
2

10
汽车吊
16t
台
1
