年产2000万套环保型电子陶瓷刹车片项目节能评价报告书.doc

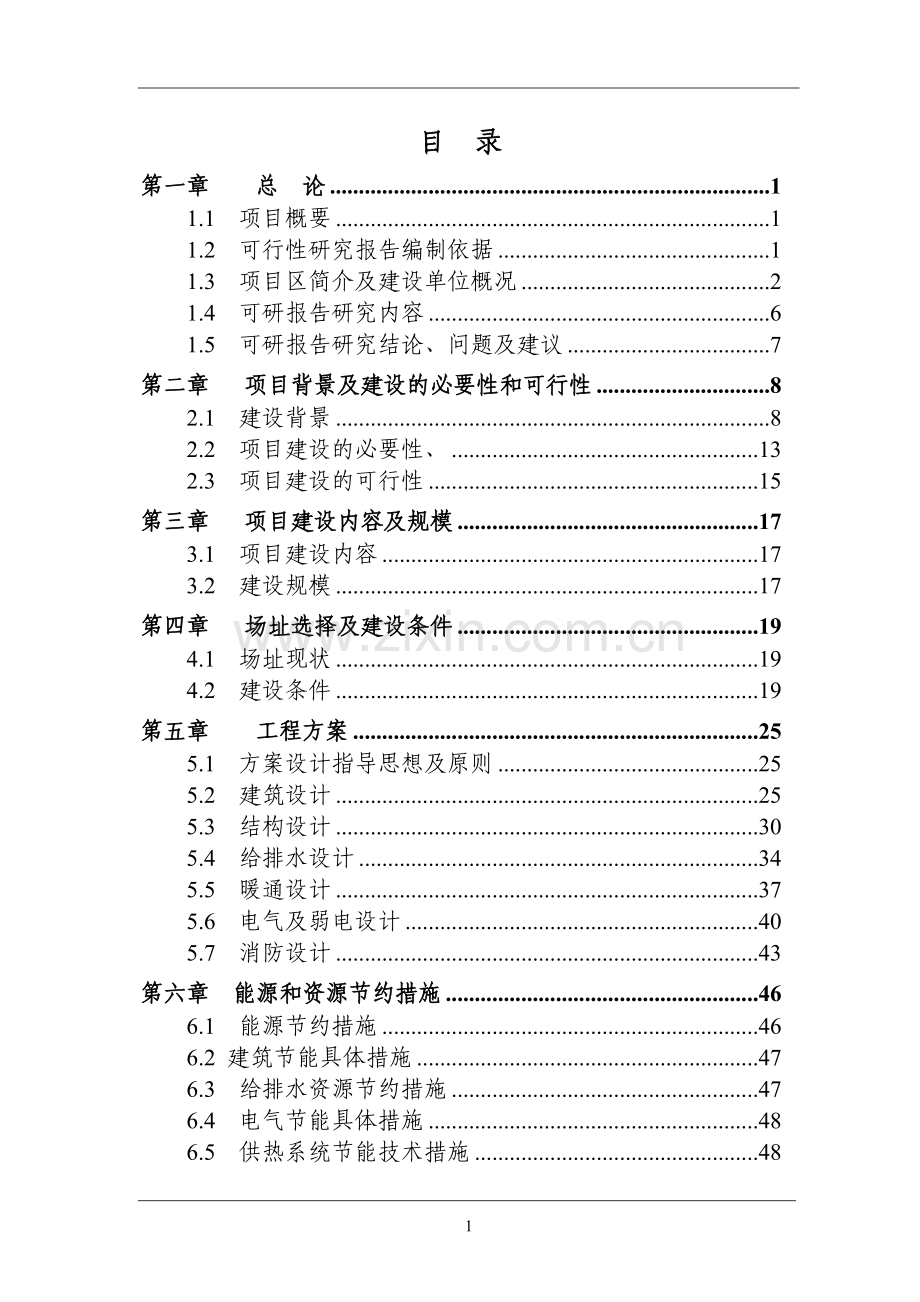

目 录第一章 总 论11.1 项目概要11.2 可行性研究报告编制依据11.3 项目区简介及建设单位概况21.4 可研报告研究内容61.5 可研报告研究结论、问题及建议7第二章 项目背景及建设的必要性和可行性82.1 建设背景82.2 项目建设的必要性、132.3 项目建设的可行性15第三章 项目建设内容及规模173.1 项目建设内容173.2 建设规模17第四章 场址选择及建设条件194.1 场址现状194.2 建设条件19第五章 工程方案255.1 方案设计指导思想及原则255.2 建筑设计255.3 结构设计305.4 给排水设计345.5 暖通设计375.6 电气及弱电设计405.7 消防设计43第六章 能源和资源节约措施466.1 能源节约措施466.2 建筑节能具体措施476.3 给排水资源节约措施476.4 电气节能具体措施486.5 供热系统节能技术措施48第七章 环境影响评价497.1 环境影响497.2 保护措施517.3 安全保护措施527.4 环境影响评价结论53第八章 组织机构548.1 管理机构548.2 项目组织管理54第九章 工程管理及实施计划559.1 项目建设管理原则559.2 工程管理559.3 项目实施步骤569.4 项目实施进度计划56第十章 劳动安全、卫生与消防5910.1 劳动安全与卫生5910.2 消防安全60第十一章 投资估算及资金筹措6211.1 估算依据及内容6211.2 投资估算6411.3 资金筹措6512.1 招标依据6612.2 工程招标66第十三章 社会影响分析及评价6913.1 项目社会评价的依据6913.2 建设地区基本的社会环境情况6913.3 社会影响分析6913.4 项目在建设、运营中的社会风险分析7013.5 社会评价结论71第十四章 结论及建议7214.1 结论7214.2 建议72第十五章 附表、附图、附件7315.1 附表7315.2 附图7315.3 附件7329第一章 评 估 依 据我国人口众多，自然资源和能源有限。因此，节约和合理利用能源是我国的一项基本国策。同时，节能也是提高经济效益的重要途径。本项目从技术路线的选择、工艺流程的确定和设备选型等方面都把节能放在重要的位置上。xxxx汽配有限公司2000万套环保型电子陶瓷刹车片项目节能方案的设计主要参考和依据国家、地方和行业颁布的一系列法律、法规、用能标准、节能设计规范和产业技术政策等，主要有以下内容：第一节 相关法律、法规、产业和技术政策一、相关法律、法规1、中华人民共和国节约能源法2、中华人民共和国可再生能源法3、中华人民共和国建筑法4、中华人民共和国清洁生产促进法5、重点用能单位节能管理办法（原国家经贸委令第7号）6、民用建筑节能管理规定（建设部部长令第76号）7、节能中长期专项规划（发改环资20042505号）8、国务院关于加强节能工作的决定（国发200628号）9、中国节能技术政策大纲（2006年）（国家发展改革委员会、科学技术部）10、国家鼓励发展的资源节约综合利用和环境保护技术(国家发改委2005第65号)11、固定资产投资项目节能评估和审查暂行办法（国家发改委2010年第6号令）12、国家发展改革委员会关于印发固定资产投资项目节能评估和审查指南（2006）的通知（发改环资200721号）13、国务院关于进一步加强节油节电工作的通知（国发200823号）14、国务院办公厅关于深入开展全民节能行动的通知（国办发2008106号）15、国家发改委等部门关于贯彻实施中华人民共和国节约能源法的通知（发改环资20082306号）16、产业结构调整指导目录（2011年本）17、山东省人民政府办公厅关于切实做好固定资产投资项目节能评估审查工作的通知（鲁政办发200742号）18、山东省人民政府办公厅关于进一步严格控制高耗能行业固定资产投资项目建设的通知（鲁政办发200759号）19、山东省人民政府关于切实做好2011年节能减排工作的通知（鲁政发明电201012号）20、山东省发展和改革委员会关于印发山东省发展和改革委员会实施细则(试行)的通知(鲁发改办20101691号)二、产业和技术政策1、国务院关于发布促进产业结构调整暂行规定的通知（国发200540号）；2、产业结构调整指导目录（2011年本）（国家发改委令第9号）；3、国家鼓励发展的资源节约综合利用和环境保护技术（国家发改委2005第65号）；4、国务院关于印发“十二五”节能减排综合性工作方案的通知（国发201126号）；5、国家发改委等五部门关于印发千家企业节能行动实施方案的通知；6、中华人民共和国药典标准和企业标准。第二节 管理及设计、合理用能相关标准及规范一、管理及设计方面的标准和规范1、综合能耗计算通则（GB25892008）；2、工业企业能源管理导则（GB/T155871995）；3、企业能源审计技术通则（GB/T171661997）；4、企业能耗计量与测试导则（GB/T64221986）；5、用能单位能源计量器具配备与管理通则（GB171672006）；6、公共建筑节能设计标准（GB50189-2005）；7、建筑照明设计标准（GB50034-2004）；8、建筑采光设计标准（GB/T50033-2001）；9、热设备能量平衡通则（GB/T2587-1981）；10、设备热效率计算通则（GB/T2588-2000）；11、企业能量平衡通则（GB/T 3484-2009）；12、工业设备及管道绝热工程质量检验评定标准（GB50185-1993）；13、采暖通风与空气调节设计规范（GB50019-2003）；14、节电措施经济效益计算与评价方法（GB/T1347-1992）；15、绿色建筑评价标准（GB/T50378-2006）；16、绿色建筑技术导则（建科2005199号）；17、企业节能量计算方法（GBT13234-91）；18、产品电耗定额制定和管理导则（GB-T 5623-2008）；19、单位产品能源消耗限额编制通则（GB 12723-2008）；20、能源管理体系要求（GBT23331-2009）；21、工业设备及管道绝热工程设计规范（GB 50264-1997）；22、工业企业照明设计标准（GB50034-92）；23、工业企业采光设计标准（GB/T50033-1991）。二、合理用能方面的标准1、评价企业合理用热技术导则（GB/T34861993）；2、评价企业合理用电技术导则（GB/T34851998）；3、节水型企业评价导则（GB/T71192006）；4、设备及管道绝热技术通则（GB/T4272-2008）；5、节电措施经济效益计算与评价（GB-T 13471-1992）；6、中国节水技术政策大纲（国家发改委2005年）；7、建筑给水排水设计规范GB50013-2003（2009年版）；8、室外给水设计规范（GB50013-2006）；9、室外排水设计规范（GB50014-2006）；10、洁净厂房设计规范（GB50014-2006）；11、工业循环冷却水处理设计规范（GB50050-2007）。三、工业设备能效方面的标准1、清水离心泵能效限定值及节能评价值（GB 19762-2007）；2、中小型三相异步电动机能效限定值及节能评价值（GB 18613-2002）；3、容积式空气压缩机能效限定值及节能评价值（GB19153-2003）；4、三相配电变压器能效限定值及节能评价值（GB 20052-2006）；5、通风机能效限定值及节能评价值（GB 19761-2005）；6、冷水机组能效限定值及能源效率等级（GB 19577-2004）。第三节 相关工程资料1、xxxx汽配有限公司年产2000万套环保型电子陶瓷刹车片项目申请报告；2、项目建设单位与设计单位、设备供应厂家签订的有关合同或协议；3、建设单位提供的项目基础资料。第二章 项 目 概 况第一节 建设单位基本情况一、建设单位名称汽配有限公司二、建设单位性质有限责任公司三、建设单位地址及邮编地址：山东省东营市广饶县大王工业园邮编： 四、建设单位法人代表尤学永五、项目联系人及联系方式联系人： 联系电话： 六、企业总体情况xxxx汽配有限公司，成立于2003年9月，地处渤海之滨，黄河三角洲腹地，地理位置优越，交通便利。公司占地面积22万平方米。公司以双赢为理念，以求真务实、以人为本为管理宗旨，致力于发展高效、节能环保产业，以高新科技为先导，促进产品结构升级并实现多元化品牌经营。设计年生产刹车片2000万套，系列达到近2000种规格型号；公司设备先进，质量检测手段齐全。高精度一次热压成型机150多台，其他各类加工设备600余台。工装模具制造中心配有精密铣床和加工中心。检测中心配有三坐标测量仪、真空直读式光谱仪、金相图谱分析仪、万能工具显微镜、测温仪、液压万能试验机等精密仪器和先进设备。公司不断的技术改造和创新，使加工生产全部实现了机械化和自动化。xxxx汽配有限公司发展成为一个以高科技产品的研制、开发、生产、经营、技术服务为主导，集科、工、贸于一体的具备国际市场竞争力的一流现代化企业集团。公司已通过ISO/TS16949质量体系认证。近年来，公司规模不断扩大，各项经济指标呈翻番增长，近三年财务状况如下表所示： 单位：万元项 目2009年2010年2011年一、营业收入22997101713140362二、利润总额31651109418906三、税金279314726.6第二节 项目基本情况一、项目名称xxxx汽配有限公司年产2000万套环保型电子陶瓷刹车片项目二、建设地点本项目拟建于山东省东营市广饶县大王工业园内，毗邻xxxx汽配有限公司厂区西北部。三、项目性质新建四、产品方案与生产规模根据企业生产能力、技术能力及市场供应分析，并考虑到资金及配套供应等因素，项目建成后年产环保型电子陶瓷刹车片2000万套，实现产值12亿元。拟定产品的生产技术比较成熟，完全能够保证本项目的正常生产。本项目产品生产所需要的各种原辅材料来源可靠，供应有保障，所选设备先进可靠，可以保障生产的顺利进行。五、建设内容本项目建设地点在山东省东营市广饶县大王工业园，项目新征土地南边、西边和北边均为农田，东边为现有厂区，新征场地面积为102535平方米（153.8亩），地块形状接近长方形。场地地势平坦，交通方便，地理位置优越。本项目新建总建筑面积47304平方米，购置生产设备640台套，模具加工设备77台套，检测设备及仪器105台套，物流运输设备45台套，同时购置相应的除尘器、变压器、空压机等环保、公用动力设备。六、土建工程（一）建筑方案1、建筑形象工厂厂房建筑设计不追求过多的外部装修，充分利用材料本身的质感和颜色，设计简洁、大方、具有工业建筑特色的现代厂房。厂房采用单层厂房。2、单体设计（1）单体本项目新建厂房3栋，用于生产产品及生产过程中的仓储物流。项目所需其他生活设施由广饶县综合服务配套设施解决。根据生产工艺和设备、公用工程的要求，考虑到场地自然条件和经济效益等因素对土建工程的要求，确定土建工程方案如下：新建2座专业化标准生产车间及仓库。钢混条形基础，钢筋混凝土框架结构。（2）厂房通风与采光采用侧窗进风，组合式通风机排风的通风方式。主厂房为混合采光方式，不足部分加上人工照明，完全可以满足采光要求。（3）厂房防火建筑物的火灾危险性分类及耐火等级见下表：序号建筑物名称火灾危险性分类最低耐火等级1车间戊二级2仓库戊二级（4）厂房防排水及生活设施厂房考虑水冲洗，地面找（坡向排水沟i=1%），车间因有配电间，所以局部考虑防水。（5）建筑立面建筑物外墙采用彩色复合涂料，色彩以淡蓝色调为主，厂房顶部为灰色。立面造型力求能在满足工艺、结构等专业的合理要求不增加投资的前提下，力求简洁明快。并应在建筑形式和色彩上全厂协调一致。（6）建筑装修及门窗标准设备进出及检修用的大门采用钢制电动推拉门、上翻窗，无特殊要求的门均为钢门，窗为铝塑窗。+0.00m为高耐磨地面。内墙面喷乳胶漆涂料。层面保温层：憎水珍珠岩保温板（120厚）（二）结构方案1、厂房结构体系单层工业厂房采用予制装配式结构，彩纲及钢结构，其构件采用如下。（1）屋面板：对于符合模数制（即柱距为6M）的厂房均采用予应力彩钢大型板；对于不符合模数制的厂房（石墨化车间）可采用予应力双T板，屋面防水也采用彩钢瓦面。（2）屋架：当厂房跨度15米时采用予制钢筋混凝土工字形薄腹梁；当厂房跨度15米时则采用予应力折线形屋架或钢屋架。（3）天窗架及档风架均采用钢结构，彩色钢瓦。（4）吊车梁：一律采用钢筋混凝土吊车梁。（5）柱：予制钢筋混凝土柱或砖柱。（6）围护结构：一般采用彩钢。2、设备基础本工程设备基础，比较重要的设备采用钢筋混凝土块式基础，次要静止设备基础采用素混凝土基础。3、其它主要生产建（构）筑物车间内配电室、机修办公用房等房间。均为轻钢结构、在天然地基上做条形基础。4、抗震设计原则本工程抗震烈度为7度。各建筑物按七度标准进行抗震设计，并按建筑抗震设计规范及其修订采取抗震设计措施。5、主要建（构）筑物土建工程清单及主要土建工程详见下表：建筑物明细表序号建筑物名称占地面积（m2）建筑面积（m2）结构形式备注一、工厂厂房1陶瓷刹车片一车间93969396钢构高于8米2陶瓷刹车片二车间93969396钢构高于8米3陶瓷刹车片三车间93969396钢构高于8米4混料工段324972钢混3层5检测实验工段17281728钢构高于8米小计3024030888二、附属建筑1仓库11036810368钢构高于8米2仓库251845184钢构高于8米小计1555215552三、辅助办公辅助办公864864钢构高于8米小计864864合计4665647304七、配套设施（一）给排水工程1、给水本项目主要为生产、生活及消防用水，项目总用水量为27631吨/年。本项目水源来自厂区已有的自备井，其水质及水压均能满足生产、消防及生活用水要求。2、排水厂区排水采用雨水和污水分流制。雨水经暗渠汇集后可直接排入市政排水管网；生活污水先经化粪池处理后，排入厂区排污管道。（二）采暖、通风1、采暖项目生产设施采暖拟采用35w型高效节能燃气辐射采暖系统，其采暖能效为35w耗气量为3.33m3/h，预计车间年采暖能耗为2286144kWh，燃气耗量为231547m3。2、通风除尘每条生产线均配有局部通风设施，车间采用自然通风。生产线采用除尘系统，选用9台除尘器。在配电室的外墙上设置轴流风机进行排风，用于排除室内的有害气体和电气设备的散热，以维护空气质量。（三）电气工程1、电源现状和供电的可能性。全厂10kV电源就近引自广饶县电厂。经了解当地电力供应充足，开发区负责将10kV电源引入厂区红线内，地区变电站可以满足本项目用电需要。本项目为II班制运行的企业，用电负荷为二级，由二路10kV专线供电，可以满足生产的需要。2、电力负荷及用电量当地可为项目提供充足电力，可满足生产、生活用电的需求。本厂区配电室所需10kV的供电电源，可引自该变电站，由厂区北侧采用钢芯铝铰线架空引入。本项目建成后，预计电力安装总容量为：13870kW，新增2台S10-2500/10/0.4变压器，安装在原有配电室预留位置，和现有的630kVA及800kVA变压器共同使用。厂区内的配电线路拟采用电缆沿电缆沟敷设。3、照明及防雷保持通道有一定照度，保持操作面有足够照度，照度标准按照电子企业设计规范执行。厂区主要交通干道及一般道路安装道路照明，厂区道路照明采用光电控制，实现夜间路灯自动点亮。高度在20米以上的建筑物及有火灾和爆炸危险的场所做防雷保护，防雷保护按防雷规范设计。电气工程投资为（四）压缩空气供应项目压缩空气用于清洗机、喷胶工序、液压机、静电喷涂，供气压力0.40.6MPa。八、总平面布置（一）设计原则1、确保建、构筑物布置满足生产、物流要求。2、安全至上，防雷、放火、防潮、抗风。3、布置力求紧凑合理，节约用地。（二）基地布局根据土地情况及项目生产工艺需求以及企业未来发展需求，拟考虑如下总图布置方案：建筑物主要为生产车间，仓库，以及空压机房等动力设施。厂区采用环形道路，主干道宽15米，普通道路宽6至8米。本项目建设地点在广饶县，厂区外廓接近长方形，厂区占地面积：102535平方米（折合153.8亩）。根据生产纲领要求和仓储物流的合理性，并结合厂区的具体情况，对总平面布置方案作如下规划和布置：1、生产车间由3座联跨厂房构成；仓库库就近设置在车间一侧，空压站设在车间辅房内。2、厂区设2个出入口，主要人流口面向厂区东南的主干道，主要物流口面向厂区西北部的主干道。3、生产及辅助用建筑物均设在联合厂房内，包括1座6联跨厂房，车间每跨跨度24米，长度144米，其中12米用于实验检测和办公，生产部分局部设129米混料间，高3层；1座4联跨仓库，每跨跨度18米，长144米，以及一座5联跨车间和仓库联合厂房，厂房长度144米，车间部分为3跨，每跨跨度24米，144米长度有12米用于实验检测和办公，生产部分局部设129米混料间，高3层，仓库部分为2跨，每跨跨度18米。总图布置不仅考虑了动力负荷分布，而且厂区整齐美观。（三）管线规划厂内管线有：给排水管线、电力及通讯线路、采暖供热管线等。排水采用暗沟雨污分流形式，其他管线均采用地沟。（四）厂区经以上规划和布置后，具有以下优点：1、功能分区明确，布置合理，人流、物流明晰流畅。2、生产工艺流程顺畅简捷，厂区面积利用系数高，且便于今后生产调整，方便灵活。3、和原有厂区整体保持协调一致，整个厂区来看，办公生产动静分开，生活区绿化系数高，厂区布置宽畅、自然、紧凑、场地利用率高。厂区总图数据如下表所示：总图主要数据表序号名 称单位数据备注1项目场地占地面积公顷10.2535约153.8亩2场地建构筑物占地面积466563场地建筑面积473044露天堆场面积05建筑系数%45.50 6容积率0.92 高于8米的单层建筑物面积为46332平方米7厂前区比例%8道路及广场面积418799绿化面积1400010绿化系数%13.6511厂前区比例%012围墙长度m85013投资强度万元/亩231 厂区总平面布置情况详见附图：xxxx汽配有限公司厂区总平面布置图九、工艺方案（一）工艺技术方案选择本项目产品是xxxx汽配有限公司的拳头产品，为适应市场和企业发展的需求，拟建设符合规范要求的新车间。产品工艺路线以厂方提供的工艺规程，操作要点为主。严格按国家各有关标准的要求进行设计。选用先进实用高效的生产设备，注意节能，以确保装置技术上的先进性、经济上的合理性及操作上的可靠性。（二）生产工艺流程及说明1、生产工艺流程清洗除油抛丸除锈涂胶称量配料及混合热压成型热处理粗磨、精磨、切槽、倒角退磁烧蚀静电喷涂压缓冲垫粘减震层铆接印标检测包装入库。生产工艺流程图2、工艺说明各道工序说明如下：（1）配料系统按照配方确定的原料和比例进行计量的过程称为配料。配料可分为人工配料和自动配料。人工配料即由操作人员手工完成原料的选择与称量，缺点是计量误差不易控制，形态相类似的原料易弄错。自动配料系统是由计算机控制，计算机自动称量、计算机配制，避免手工的随意性，满足质量控制的要求。自动配料秤在内部软件设计上考虑了摩擦材料配方的特点。这种电子秤可以存储多种配方。选定配方后，设定称量的总量，则显示器会顺着显示每一种料的代号的条形码与理论重量。操作员用扫描仪将各埋放条形码扫描、确认、机械自动识别启动配料，原料放入秤上的容器中直至达到显示的重量并满足误差要求，显示器才能显示下一种原料的代号与重量，从而达到严格控制称量误差的目的。配料秤可以配置打印机，将产品批号、配方号、原料条形码、称量理论值、实际值、误差值等信息打印出来并存档。（2）钢背清洗、抛丸钢背清洗：去油，且必须干燥，不能有水份。钢背抛丸：去氧化层。生产线上必须有这两个工序。冲压厂直接拿过来的钢背，就算钢背厂家处理的再好，在本厂直接使用也不行，因为就算已经处理好，但在运输的过程中会生锈，还有大气中的水分会附着在钢背表面，在生产工艺中是绝对不允许的。连续通过式清洗机可连续完成脱脂、漂洗、烘干全过程。先进的温控和热风循环系统，多角度排布的高压喷头将脱脂液喷射至工件各部位，使工件油污得到彻底清理。配置的油水分离器可确保脱脂液的油污及时排出，清洗水循环使用，使清洗污染降低到最小程度，清洗水3个月才换一次，是一台至好的绿色环保设备。采用先进的变频调速，清洗时间柔性调节，保证清洗质量，干燥水平至善至美。除锈抛丸采用履带式抛丸机；此设备为通用设备。（3）钢背涂胶、烘干这是要求最严格的工艺。国外公司对此工艺的控制都非常地严格，如：Federal mogul 和日本Akebono公司都是用精确的称重来控制涂胶量；德国TMD 采用更为严格的测厚仪测量来控制涂胶厚度。设备采用钢背涂胶烘干生产线，整条生产线占地小，节约能源，排放小、无污染、环保。机械涂胶，涂胶厚薄可按工艺要求调整，涂胶均匀，产品剪切强度高；绝不能用手工涂胶，因为手工涂胶对涂胶量、空气中的水气和灰尘都没有办法控制，手工涂胶生产出的刹车片在制动时摩擦材料易脱落、飞出产生严重的交通事故。事故一旦发生，将会给刹车片生产商的市场和声誉带来致命性的影响，使企业蒙受巨大的损失。盘式片钢背喷胶生产线粘接剂涂附量可调，适用于各种钢背结构的粘接剂滚涂，消除了手工涂刷（喷）胶量不易控制的弱点，可实现严格的、量化的质量控制。干燥机采用交叉循环式履带传输、热风干燥，结构紧凑，节约场地，集中干燥热效应好、节能、环保。（4）压制成型由于汽车速度越来越高，对刹车片摩擦材料的热衰退性能的要求会越来越高。由于树脂高温易分解，为保证汽车刹车片耐高温性能的要求，现在刹车片配方中树脂的比例越来越少（现在已降到了7%左右），而树脂的减少会导致热压成型摩擦材料的流动性变差，对压制成型、产品密度的均匀性都有很大的影响。在材料流动性很差的情况下，压制时，除了将压塑材料必须要摊平（机械/手工摊平）使摩擦材料均布外，还有，压制时要通过高压挤压成型。现代摩擦材料的理论：避免产生噪音、震动、摩损不均的现象。而这些现象归根到底是制动过程摩擦不均衡，也就是产品的密度均匀与否的问题，要使产品密度均匀，需要做到称量准确、摊料均匀、等比压（同一型号产品压制比压相同）、模具容积相等。而且对于称量、压制的压力、压制的温度和压制的时间都要有记录，具有可追述性。签于以上压制要求，欧美国家的刹车片生产企业全都是采用先进的“单模腔单油缸”的压制方法，即压机每个油缸对应一个单腔模具，压制单片。本项目采用盘式片等比压双工位液压机，该设备具有以下特点：1）美国技术。该压机为双工位液压机，可用于盘式刹车片的热压一次成型。2）该设备配有自动称料系统，且具有称量自检功能，设备能自动按称量重量分类别存放，消除称量误差，确保称量精准。3）一个油缸一个模具，每个模腔压制的压力都是相同的，密度一样，在制动过程中，制动效能、磨损性能相同。4）每个工作台有1个油缸，1个工作台一次可出12片。5）在压制过程中，分别采用了12个出模缸和闭模缸，压制过程无飞边，产品外观非常好。6）开式结构，压机的横梁可向后移动，工人放钢背、摊平材料很方便，其操作性、安全性非常好。7）模具成本低，且模具生产周期短，市场反应快。项目选用的盘式片双工位（12片）全自动热压一次成型机为双工位压机，用于盘式刹车片的热压一次成型。该设备配有自动称料、自动投料、自动摊平（与人工摊料相比，具有优越性）、自动清理模具、自动喷脱模剂、自动压制、自动出模。一个油缸一个模具，在压制盘式摩擦片时，每个模腔压制的压力都是相同的，生产的刹车片密度一样，在制动过程中，摩擦均匀、无噪音、制动无黑粉污染，并且制动效能、磨损性能相同。每台设备包括1台压机，每个压机有1个油缸，分别压制12个盘式刹车片。在压制过程中，该机分别采用了12个出模缸和闭模缸，压制过程无飞边，产品外观好。（5）烘箱热处理欧洲最先进的工艺采用立体烘道进行热处理，热处理的关键是温度的均匀性，所以，烘箱各个方向要有温度测量和显示，控温系统、6点巡温全由计算机记录，有可追述性。拟选用的四风扇双送风烘箱配备高精度智能可编程控温仪控温、PID参数自动整定、先进的排气装置等，电热恒温，保温性能好，三维多向热风辐射，温度均匀度1，效果好。（6）磨削、切槽全自动数控组合磨床对于这个工序，项目采用无磁性的磨床和无磁性的倒角切槽机床。刹车片磨削时，若用电磁磨床会吸附大量含有金属成份的磨削粉尘，影响生产且难于清理，另外，钢背会被磁化、吸附金属粉尘，在进入后序工艺时必须将半成品预先退磁，给后面的工序增添难度，并且生产出厂的刹车片在使用过程中，由于退磁是无法完全退去剩磁，使用时制动磨削的金属黑粉末会污染制动器、车轮及发动机、车身内部。（7）烧蚀刹车片摩擦表面的有机物在高温作用下分解挥发，可防止初始制动过程中形成气垫，造成制动效能下降，明显改善制动片热衰退特性，高温作用下摩擦材料表面的摩擦性能改善，制动过程平稳，并可减少产生制动噪声和振动。烧蚀过程中温度的渗透，也可使刹车片发生必要的膨胀，从而减少工作中有害的热膨胀，烧蚀可使本来已膨胀开裂未被发现劣质刹车片重新筛选，避免不合格的刹车片流入市场产生使用隐患等等。项目选用的烧蚀机可方便地调节摩擦片烧蚀量和烧蚀深度的高性能设备。不同的摩擦片产品，可方便地调节烧蚀温度和摩擦片在烧蚀温度下的保持时间，满足不同的工艺要求，是一种机电一体的高性能、高效率的专用设备。（8）喷涂前处理生产线静电喷涂前进行喷涂前处理，能除去盘式片半成品的飞边和毛刺、氧化层、树脂残余物、灰尘、大气水份，此工序极为重要。喷涂前要表面前处理，其好处为：盘式刹车片经过喷涂前自动处理机处理后，表面洁净，提高表面积，能大大提高涂覆层的附着力及防腐蚀能力，粉末吸附均匀，表面光滑、平整，产品外观好。在国外，日本、德国盘式片半成品、成品的表面都进行精整处理。项目选用的盘式片钢背前处理、半成品喷涂前处理生产线，为盘式刹车片专用喷涂前自动处理设备，有12把喷枪，砂粒自动循环使用，带除尘工艺。本机能处理盘式刹车片在热合摩擦材料的过程中所产生的金属氧化层、残盐、热压过程树脂材料溢出物、飞边、污垢、车间内盘式半成品表面的水份、灰尘等。经过处理后的盘式刹车片能显著提高涂装质量，使产品表面质量提升档次，达到国际先进水平。（9）静电喷涂选用盘式片静电喷涂生产线，该生产线的情况如下：1）喷枪：美国乐信公司的喷枪、德国瓦格内尔的喷枪，质量世界上数一数二。2）摩擦喷枪，多头（6头、9头、18头、24头等）喷涂。摩擦喷枪相对传统喷枪的好处：塑料粉末在喷管内高速运动产生静电，可避免传统的高压静电在被刹车片尖角产生放电从而着不上色的情况，喷涂均匀，品质高。3）喷枪位置按美国Nordson盘式片喷枪的设置，如右图。喷枪在X、Y、Z方向位置可调，可对工件进行三维方向喷涂，所有规格的盘式片都在喷枪的喷射范围内，喷出的产品质量一流。4）静电发生器采用美国乐信原装，有直接导电回路，粒子定向运动，高品质。 5）刹车片喷涂为单片喷涂，这是OE配套和出口欧洲市场的必有工艺要求。同时考虑到生产效率的问题，祥龙公司的该条生产线内配有两条单片喷涂线。此种结构，既保证了产品的高质量，又保证了生产效率。（10）排列机构喷涂为双线单片喷涂，为了提高生产效率、特别是为了提高烘干时的热效应，节约能源。盘式片在进入隧道式烘箱前，必须进行排列，采用专用的排列机构，使整个隧道传送带的幅面排列规范，受热均匀，生产效率高，排列机构如右图所示，可以排八列盘式片。（11）固化、冷却系统烘道配有上、下两层热交换器。上层热交换器将热风高效的鼓入烘道内，对产品的喷涂面进行烘干、固化；下层热交换器将从上往下的热风吸收，输送至上层热交换器，形成一个热风循环。循环输送链条的两层都安装在烘道内，避免其他生产厂传统喷涂线链条下层在烘道外的热能损耗。另外，链条采用大滚珠链条，传动轻盈，无噪音。该系统热能利用率、烘干固化率效果好、烘干固化均匀，节约能源，环保，生产效率高，冷却迅速。（12）粉末回收装置目前盘式片市场，尤其是美国、欧洲市场上，产品喷涂的颜色十种以上，颜色繁多，若采用简易的粉末回收装置，每使用一种颜色的喷粉后，需耗费大量的时间对回收装置进行清洗，费时、费力，色质取决于操作工的水平和工作能力。项目采用的的移动式粉末回装置，该装置采用可移动的回收箱，生产不同颜色盘式片时仅需将锁紧系统脱开，就可轻易将粉末回收系统更换另一种颜色，便于实现新一种颜色的涂料喷涂。回收装置的风机上装有三个粉末喷涂滤芯，采用脉冲充气作用，将粉末喷涂滤芯的表面粉末尽快除去，形成负压，过滤更通畅、高效。（13）压缓冲垫压粘缓冲垫新设备特点：1）具有压制温度、时间可调；2）等比压：必须有一个小油缸加压一片粘结；3）保证生产效率，必须是多缸热加压；4）OE配套产品加压，压力、温度时间自动记录存盘可追溯。项目选用美国辉门多头等比压缓冲垫热压机比单头等比压缓冲垫机的效率高出12倍，并且能够实现自动记录控制压制压力、温度、时间等。（14）粘减震层选用的盘式片减震层滚涂机系高效、实用防噪处理的专用设备，用于在盘式片钢背上滚涂花纹美观的减震胶层，并且滚涂胶层厚度可调。目前，欧洲市场有7080%产品需要滚涂减震胶或压防震垫，因此为必需设备。（三）主要设备的选择根据所确定的技术和工艺方案，合理选择生产设备，并根据生产需要，选择和配备必要的起重运输设备以及公用动力设施。本项目设备和仪器主要有配料、清洗、热压、清理、喷胶、热处理、机械加工、静电喷涂、包装、试验检测设备和仪器、起重运输设备共计867台套。新增设备情况详见下附表：设备明细表：设备明细表序号设备名称规格型号设备数量（台）单价 （万元）总价 （万元）产地一、生产设备1多物料自动称重配料系统PCS-20690540国产2犁耙式混料机JF870617102国产3运料升降台61166国产4自动通过式清洗机QXLT-50-623.5141国产5抛丸机367.8280.8国产6自动喷胶线1812216国产5单层液压机FR1831144152160国产6电热鼓风恒温干燥箱HMD-4369324国产7开槽机18472国产8倒角机185.8104.4国产9圆盘磨床JF621D3611396国产10组合磨床187.8140.4国产11台式钻床361.761.2国产12退磁机186.5117国产13烧蚀机1823414国产14静电喷涂流水线HPD-11826468国产15铆接机TM12T401.768国产16压减振垫机361.554国产17喷码机187126国产18塑封机361.243.2国产19标签机361.450.4国产20包装线（封箱机、打包机）1824432国产21缠绕机188144国产小计6406520.4二、模具加工设备1模具加工中心370210国产2线切割机3013.75412.5国产3液压牛头刨床31339国产4平面磨床31545国产5数控车床10770国产6钻床63.521国产7数控车床623138国产8摇臂钻31133国产9切割机30.82
