施工图纸会审设计交底制度.doc

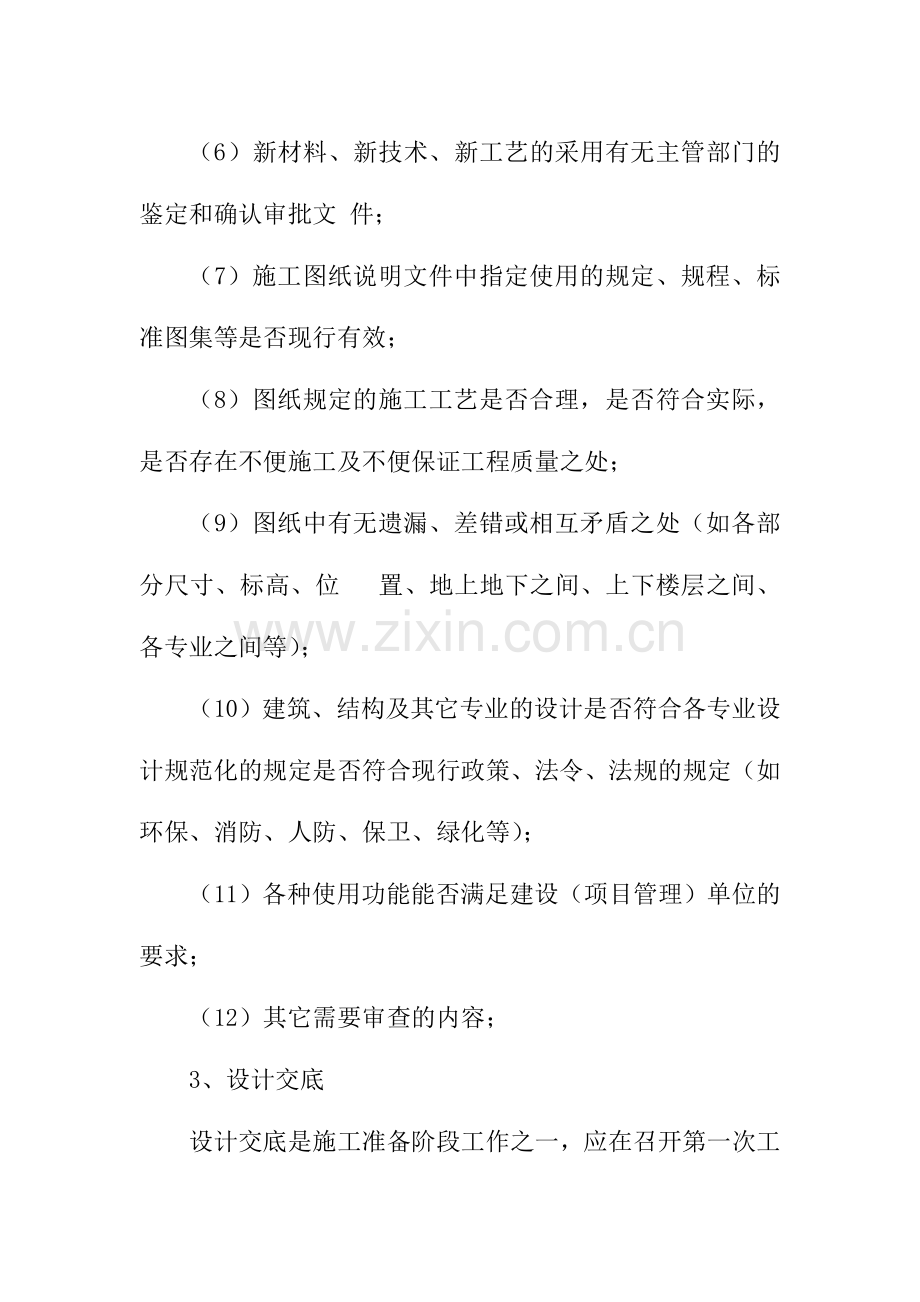

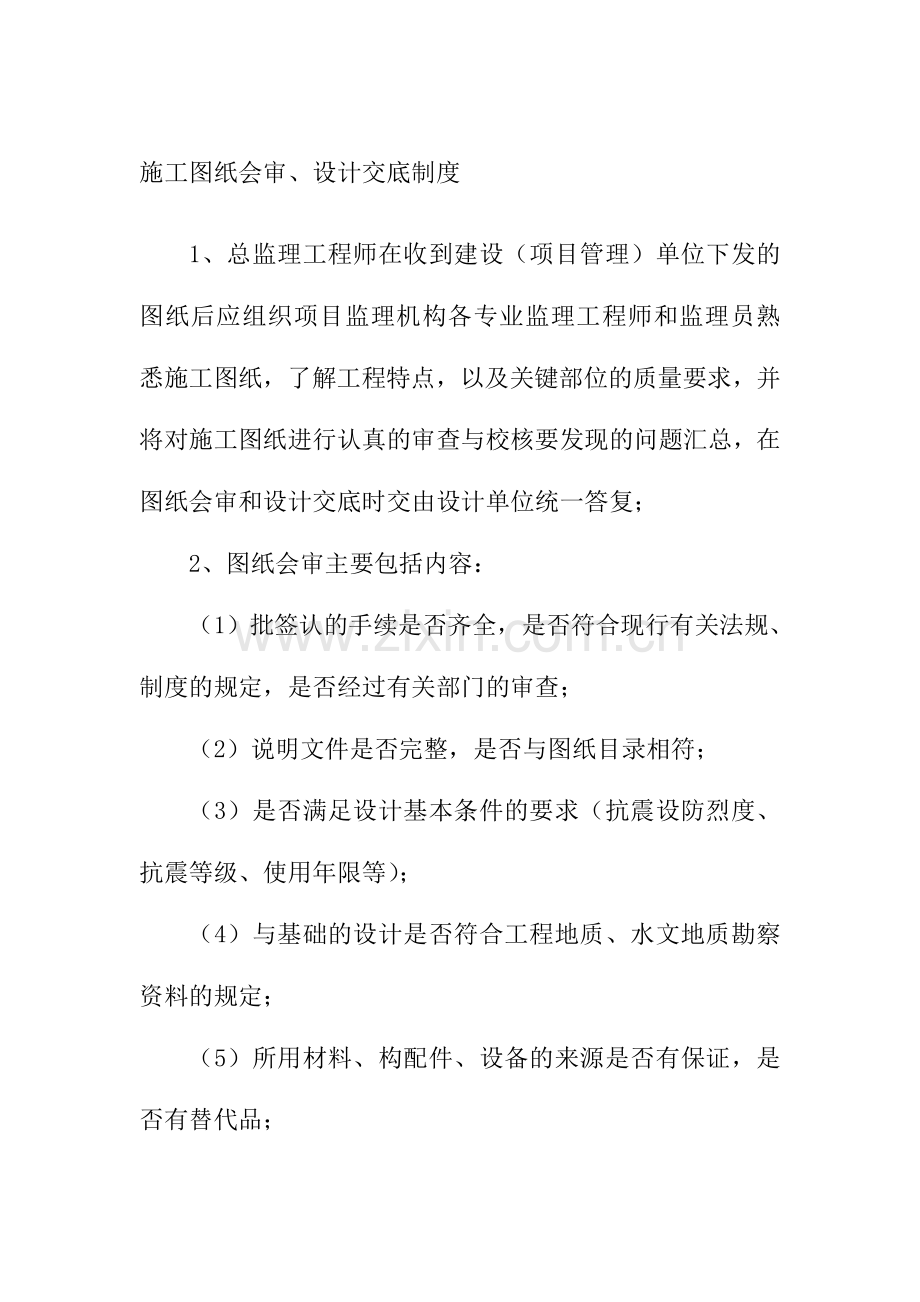

施工图纸会审、设计交底制度1、总监理工程师在收到建设（项目管理）单位下发的图纸后应组织项目监理机构各专业监理工程师和监理员熟悉施工图纸，了解工程特点，以及关键部位的质量要求，并将对施工图纸进行认真的审查与校核要发现的问题汇总，在图纸会审和设计交底时交由设计单位统一答复；2、图纸会审主要包括内容：（1）批签认的手续是否齐全，是否符合现行有关法规、制度的规定，是否经过有关部门的审查；（2）说明文件是否完整，是否与图纸目录相符；（3）是否满足设计基本条件的要求（抗震设防烈度、抗震等级、使用年限等）；（4）与基础的设计是否符合工程地质、水文地质勘察资料的规定；（5）所用材料、构配件、设备的来源是否有保证，是否有替代品；（6）新材料、新技术、新工艺的采用有无主管部门的鉴定和确认审批文 件；（7）施工图纸说明文件中指定使用的规定、规程、标准图集等是否现行有效；（8）图纸规定的施工工艺是否合理，是否符合实际，是否存在不便施工及不便保证工程质量之处；（9）图纸中有无遗漏、差错或相互矛盾之处（如各部分尺寸、标高、位 置、地上地下之间、上下楼层之间、各专业之间等）；（10）建筑、结构及其它专业的设计是否符合各专业设计规范化的规定是否符合现行政策、法令、法规的规定（如环保、消防、人防、保卫、绿化等）；（11）各种使用功能能否满足建设（项目管理）单位的要求；（12）其它需要审查的内容；3、设计交底设计交底是施工准备阶段工作之一，应在召开第一次工地会议之前完成。设计交底会由建设（项目管理）单位主持，主要参加人员有：设计单位：项目设计总负责人、各分项目设计负责人、各专业设计人；承包单位：项目经理部经理、项目技术负责人、各专业施工技术负责人。对于重大和重要的施工项目，承包单位技术总负责人应参加；监理单位：项目监理机构总监理工程师、总监理工程师代表、各专业监理工程师。对于重大和重要的施工项目，监理单位技术总负责人应参加。设计交底的基本内容包括：（1）施工现场的自然条件：地形、地貌、工程地质与水文地质条件、气象条件、抗震等级、抗震设防烈度等；（2）设计依据：初步设计文件，建设（项目管理）单位上级主管部门对本工程的批示，主要傅的设计规范，建设（项目管理）单位对本工程项目的特殊要求，主要设备的选型及供货情况等；（3）设计意图：设计主导思想，建筑艺术要求与构思，基础方案，结构体系与处理方案、设备安装方案等；（4）施工注意事项：对基础、主体结构及装饰施工的要求，对建筑材料的要求，使用新技术、新材料、新工艺对施工的要求，施工中应特别注意的事项等；4、设计交底后，由总监理工程师主持，各专业监理工程师与有关各方协商处理施工图会审及设计交底中出现的问题，设计单位应对承包、监理单位提出的问题做出答复；5、设计交底应有文字记录，由承包单位负责整理编印会议纪要，经设计、建设、监理单位签认后作为签订设计变更、工程洽商文件夹的依据，但此纪要不能作为施工的依据，应由设计单位与有关单位办理设计变更、工程洽商手续，重大或复杂的变更应规定用设计变更图纸。
