铝合金门窗施工组织计划书.doc

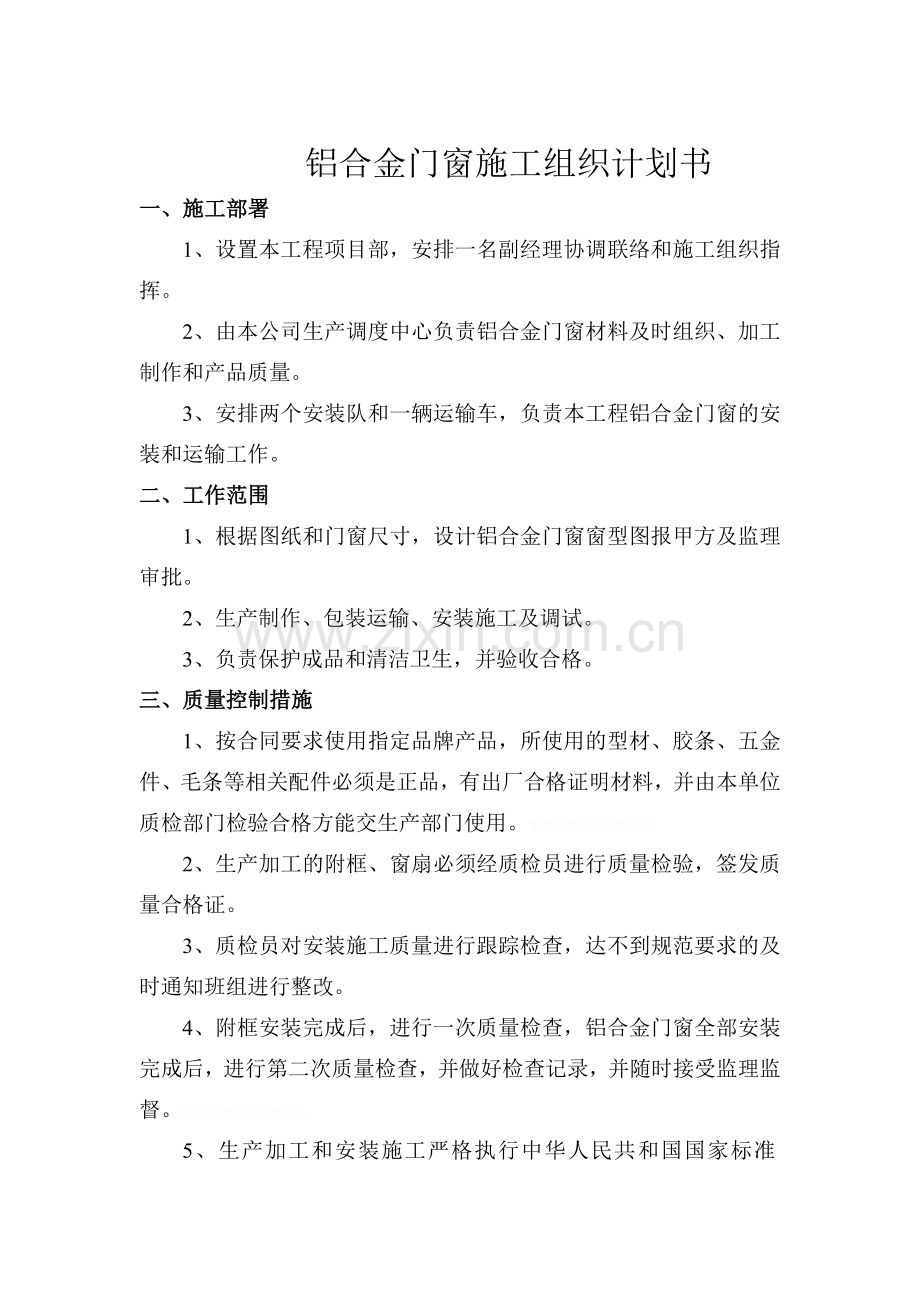

铝合金门窗施工组织计划书
一、施工部署
1、设置本工程项目部，安排一名副经理协调联络和施工组织指挥。
2、由本公司生产调度中心负责铝合金门窗材料及时组织、加工制作和产品质量。
3、安排两个安装队和一辆运输车，负责本工程铝合金门窗的安装和运输工作。
二、工作范围
1、根据图纸和门窗尺寸，设计铝合金门窗窗型图报甲方及监理审批。
2、生产制作、包装运输、安装施工及调试。
3、负责保护成品和清洁卫生，并验收合格。
三、质量控制措施
1、按合同要求使用指定品牌产品，所使用的型材、胶条、五金件、毛条等相关配件必须是正品，有出厂合格证明材料，并由本单位质检部门检验合格方能交生产部门使用。矚慫润厲钐瘗睞枥庑赖。
2、生产加工的附框、窗扇必须经质检员进行质量检验，签发质量合格证。
3、质检员对安装施工质量进行跟踪检查，达不到规范要求的及时通知班组进行整改。
4、附框安装完成后，进行一次质量检查，铝合金门窗全部安装完成后，进行第二次质量检查，并做好检查记录，并随时接受监理监督。聞創沟燴鐺險爱氇谴净。
5、生产加工和安装施工严格执行中华人民共和国国家标准GB/T8478-2008《铝合金门窗》、GBJ103-2008《门窗安装及验收规程》，确保工程达标和验收。残骛楼諍锩瀨濟溆塹籟。
四、工期安排
配合土建方的施工进度，服从总的进度安排，确保总体工程如期交付验收。
五、安装措施
1、服从建设单位统一的安全管理和规章制度。
2、按本公司《安全文明施工公约》执行安全、文明施工。
3、设置质检员、安全员、负责产品质量和现场施工安全工作。
六、铝合金门窗制作、安装程序
审阅门窗图　　　现场复核门窗洞口尺寸　　　窗型设计报甲方或监理审批　　　下达门窗生产加工作业单　　　下料、制作、组装　　　检验合格成品运输至现场　　　安装、固定门窗框　　　打泡末填充剂　　　清洁卫生　　　安装门扇、窗扇、玻璃　　　打密封胶　　　安装五金配件、锁扣　　　清洁保护。酽锕极額閉镇桧猪訣锥。
七、门窗生产加工主要方法
1、生产调度中心下达加工作业单至生产各部门。
2、型材切割、下料。根据搭接量、配合间隙、尺寸公差、角度公差的要求，切割出符合生产工艺的型材。
3、排水孔槽、滑轮槽孔、锁具安装槽等五金件孔的钻铣加工以满足设计制作要求。
4、密封条的嵌装。选择相应型号密封条，并不得拉延，搭接严密，转角处平整。
5、玻璃安装。玻璃应放置在玻璃垫块上，装上玻璃压条，检查和调整合理。
6、产品的包装和贮存。窗框四周或底边缠绕塑料纸保护膜，进行成品包装，贮存时轻拿、轻放、不撬、甩、摔，放置清洁、平整。彈贸摄尔霁毙攬砖卤庑。
八、墙体及洞口质量要求
1、门窗安装应采用预留洞口法，不得采用边安装边砌口或者先安装后砌口的方法。
2、门窗洞口尺寸准确，符合现行国家标准《建筑门窗洞口尺寸系列》GB5824的规定，洞口尺寸偏差5~10mm。謀荞抟箧飆鐸怼类蒋薔。
九、安装前的准备
1、作业准备：铝门窗送货前，预先协调工程进度，排定交货顺序，安排堆放时垫置材料，建立仓库（由工地提供场所），妥善保管维护关确定搬运路线，分批进货，分批堆放，以免需先用的堆积于内层，搬运困难。注意捆绑方式，以免门窗受损变形。厦礴恳蹒骈時盡继價骚。
2、铝门窗运到工地后，放于垫置材料上，垂直堆放，勿堆放在水泥及杂物模板等堆置场，选择清洁干燥的地方，以免受水泥损蚀及杂物模板的碰撞。茕桢广鳓鯡选块网羈泪。
3、铝门窗安装的最佳时机为建筑物结构主体完成后，拆除模板并清除杂物后才开始作业，以免因建筑物结构拆除时碰坏及模板堆置而无法施工或受水泥污损。鹅娅尽損鹌惨歷茏鴛賴。
十、门窗安装施工主要方法
1、预留洞口：检查预留洞口与铝门窗的宽度及高度尺寸，其与各边间隙为15mm~25mm。洞口尺寸若有偏差时，请由工地负责整修。籟丛妈羥为贍偾蛏练淨。
2、放样：铝门窗配合结构体的各部位尺寸，需弹出各项基准黑线（进出——决定门窗的内面位置，水平——决定门窗的高度位置，垂直——决定门窗的中心位置等基准线），便于施工。預頌圣鉉儐歲龈讶骅籴。
3、埋置固定片：
（1）铝窗固定片埋设。由两边量起30-40公分为埋设标准间距埋设第一支固定片，50-60公分埋设第二支固定片，固定片的设定为四方全部埋设（50-60公分为埋设基准间距），（固定片以钢钉固定于墙上）。渗釤呛俨匀谔鱉调硯錦。
（2）安装落地窗两边直料、上横料需各打三支固定片，一支固定于正中，下横料需打四支固定片，正中需以转块铺平水准，再用水泥固定避免横料下凹。铙誅卧泻噦圣骋贶頂廡。
（3）铝窗的安装先以PVC嵌块或木块固定，再以固定片固定后，然后用水泥固定，下横料需作三点固定。
4、铝合金门窗的固定：以水泥厚度为内外出入线的基准。
5、安装后应立即检验安装质量，检查铝窗的进出尺寸及平行度，垂直料的挺直及水平横料的平直度，并特别注意水泥固定后，直料与横料是否变形或扭转。擁締凤袜备訊顎轮烂蔷。
6、铝窗表面的保护膜，如有破损时应及时修补，以免填塞水泥及粉刷时，水泥玷污铝料腐蚀表面造成白斑或黑斑。贓熱俣阃歲匱阊邺镓騷。
7、防渗填料：铝门窗为金属材料，水泥为非金属材料，两种不同材质沾和力较差，为了防止铝门窗四周产生细缝且发生渗水现象，在铝门窗外部四周预留1公分宽及深的凹槽内填充防渗填料（安装时使用的木楔在嵌缝时取下），以防止渗水现象。坛摶乡囂忏蒌鍥铃氈淚。
8、铝门窗的调整：
（1）铝门窗装上玻璃后，发现内扇开闭不密合时，先察看内扇是否为90°，如未成90°请将内扇取下校正。
（2）推拉起闭检查：拉动不顺畅时，需先检查辊轮是否有故障，或没有定位。推拉门窗如推开不顺，需先检查推拉扇是否下垂磨到下滑或上扬磨到上滑。蜡變黲癟報伥铉锚鈰赘。
（3）检查窗扣、门锁、把手、门栓并调整使其顺畅。
9、纱门窗的调整及安装，清洁和保护门窗，做好验收前的准备。
十一、铝合金门窗安装质量要求和允许偏差
（一）、铝合金门窗质量安装要求：
1、铝合金门窗及其附件质量必须符合设计要求和有关标准的规定；
项 目
允许偏差
限值（mm）
1
门窗框对角
线 长 度 差
≤2000mm
2
＞2000mm
3
2
平
开
窗
窗扇与框搭接宽度差
1
3
同樘门窗相邻扇的横端角高度差
2
4
推拉扇
门 窗 扇 开
启 力 限 值
扇面积≤1.52
≤40N
扇面积＞1.52
≤60N
5
门窗扇与框或相邻扇立边平行度
2
6
弹簧门扇
门扇对口缝或扇与框之间立、横缝留缝限值
2~4
7
门扇与地面间隙缝限值
2~7
8
门扇对口缝关闭时平整
2
9
门窗框（含拼堂料）正、侧面的垂直
2
10
门窗框（含拼堂料）的水平度
1.5
11
门窗横框标高
5
12
双层门窗内外框、梃（含拼堂料）中心距
4
2、铝合金门窗安装的位置、开启方向必须符合设计要求；
3、铝合金门窗框安装必须牢固；预埋件的数量、位置、埋设连接方法及防腐处理必须符合设计要求。
（二）、铝合金门窗安装的允许公差：
十二、资料
在工程施工前由我公司技术部负责将材质证明、生产许可证、检测报告等资料和主材、配件样品整理送建设单位备档。施工完成后我公司将现场实测资料、质量验评资料和产品合格证、保修卡等完工资料送交建设方和监理。買鲷鴯譖昙膚遙闫撷凄。

生产设备清单

序号
名称
规格型号
数量（台）
出厂编号
1
铝塑门窗双角锯床
LBJ2-355*3500
1
269
2
铝塑自动水槽铣
SXS2-30*6
1
135
3
铝塑V型锯床
LJVW60
1
311
4
塑料门窗四点焊机
SH24-100X4500
1
418
5
塑料门窗二点焊机
SH22-100X2300
1
419
6
数控塑料门窗全系列清角机
HYSQ-240B-CVC
1
03021
7
塑铝型材封盖铣
HTFG-01
1
03031
8
塑铝型材玻璃压条锯
HYBJ-W-26
2
03098
9
塑铝型材V型锯
HTVJ01-65
1
03081
10
铝门窗双头切割锯
LJZ2-450*3700
1

11
单面铣
DM-25
2

12
仿形铣
SZJ01
2

13
组角机
ZJJ-120
2
0411
14
压条锯
Z516-1A
1

15
台式钻床

2

16
切割机（手提）
ZY-150
3

17
空压机

3

18
工装台

8

19
工装车
HYVQ-120
10
A4018E
20
工具磨砂轮机
S2ST-150
1
992
21
塑料门窗V型清缝机
QZD-A
1
706
22
精密铝门窗双头切割锯床
LJZ2-500A　
1
0972　
23
精密自动角码锯床

1

近2年承接的工程清单
序号
工程名称
完成数量
质量情况
备注
1
长江水利委员会
3000㎡
优良
多层 彩铝
2
武汉轻轨23层综合楼
5000㎡
优良
隔热断桥
3
光谷生物城
6000㎡
优良
隔热断桥
4
武昌监狱监控指挥中心
2300㎡
优良
隔热断桥
5
余家湖派出所综合楼
2400㎡
优良
彩铝
6
楚天传媒·181创意园
6000㎡
优良
彩铝
7
东湖宾馆英山温泉山庄
2600㎡
优良
隔热断桥
8
武大华灿光电产业园
4500㎡
优良
塑钢
9
孝感中心医院
7300㎡
优良
隔热断桥
10
武汉建筑设计院综合楼
3800㎡
优良
隔热断桥
11
汉口铁中新校园
5500㎡
优良
塑钢 彩铝
12
经开万达广场
8000㎡
优良
隔热断桥
13
汉口北五洲建材城
15000㎡
优良
彩铝地簧门
14
孝感城市星光
5000㎡
优良
隔热断桥
15
圣淘沙·国际花园
15000㎡
优良
铝塑
16
亿美仙桃翰林公馆一期
13000㎡
优良
塑钢
17
亿美仙桃翰林公馆二期
12000㎡
在建
塑钢
18
艳阳天连锁酒店
…
在建
彩铝

安全文明承诺书

一、顾全大局，服从公司统一调配和进度要求，如有三次不服从（或延误）者，将勒令其退场，其前期工程款计入后续者。綾镝鯛駕櫬鹕踪韦辚糴。
二、维护公司形象，不说影响公司声誉的话和做有损公司形象的事，一经发现有违者，罚款100元。
三、接受公司及甲方（监理）质检人员的检查，有质量问题及时改正，不可敷衍，否则按公司规定处罚。
四、对各方人员有礼貌，积极沟通协调，对他方影响施工的问题要及时书函协调，对公司的缺漏应书面通知。
五、现场成品及配件应摆放有序，不许乱扔、损坏、摩擦及污染，对土建，有可能损伤门窗的行为应及时通知有关人员。驅踬髏彦浃绥譎饴憂锦。
六、安全第一，预防为主，高楼作业应分别将操作者及拼樘窗系安全带（绳），进入工地人员应佩带安全帽，发现违反上述规定处以10～50元罚款。猫虿驢绘燈鮒诛髅貺庑。
七、各安装队长接到通知要求开会，迟到一次扣10元，未到扣20元。
八、不在施工工地做出打架、闹事、随处大小便等不文明之举，违者扣罚50元。
九、承接散户安装（维修）任务，应对用户热情礼貌，服务周到，
十、爱护用户家庭环境，不受请吃饭，抽烟，一经发现按价赔付。

质量承诺书

1、按合同要求使用指定品牌产品，所使用的型材、玻璃、五金件、等相关配件必须是正品，有出厂合格证明材料，并由本单位质检部门检验合格方能交生产部门使用。锹籁饗迳琐筆襖鸥娅薔。
2、在制作上严格按照中华人民共和国国家标准GB/T 8478-2003《铝合金门》、GB/T 8479-2003《铝合金窗》和行业标准JGT/80-2005《塑料门》、JGT140-2005《塑料窗》的规定执行，并随时接受贵公司的抽查，不合格产品不出厂，如有质量问题，我公司愿承担经济损失。構氽頑黉碩饨荠龈话骛。
3、在安装施工上严格按照中华人民共和国行业标准JGJ103-2008《建筑门窗技术规程》的规定执行，随时接受监理监督。輒峄陽檉簖疖網儂號泶。
4、凡我公司承建的铝合金门窗，从竣工交付之日起质量保修期贰年，在保修期内由我公司造成的质量问题，我公司负责无偿维修，保证不拖延和拒绝。如因使用不当、不可抗拒因素等非我公司责任造成的质量问题，我公司负责无偿提供技术咨询服务，如需我公司维修时，只收取工料费。尧侧閆繭絳闕绚勵蜆贅。
5、本承诺书从公布之日起生效。本承诺书修改及解释权归我公司。

质量保证体系
总 工 程 师

安 装 队 长
工 艺 工 程 师
质 检 部
物 资 部
项 目 部 经 理
车 间 主 任
质 检 员
质 检 员
仓 库 管 理 员
设 计 工 程 师
现 场 质 检 员
生 产 部
技 术 部
识饒鎂錕缢灩筧嚌俨淒。

施工承诺书

1、严格按贵单位要求，选用指定品牌的铝合金型材、五金配件、玻璃、密封材料等相关辅助材料（其型材应符合国家GB/T5237.1-2000标准，辅助材料有材质证明书），并与备档样品一致。凍鈹鋨劳臘锴痫婦胫籴。
2、在制作上严格按照中华人民共和国国家标准GB/T 8478-2003《铝合金门》、GB/T 8479-2003《铝合金窗》和行业标准JGT/80-2005《塑料门》、JGT140-2005《塑料窗》的规定执行，并随时接受贵单位的抽查，如有质量问题，我公司将承担所有损失。恥諤銪灭萦欢煬鞏鹜錦。
3、在安装施工上严格按照中华人民共和国行业标准JGJ103-2008《建筑门窗技术规程》的规定执行，做到自检、自查、自改交工程监理验收并达标。工程质量确保优良工程等级。鯊腎鑰诎褳鉀沩懼統庫。
4、工期与土建同步，严格按合同规定的时间完工，如由我方原因造成延误工期，我公司愿承担经济处罚。
5、安全生产、文明施工、确保工程按期完成。

施工网络图

设计及技术
文件编制

合同签约
工种交
接验收
制作外框、平开 扇
安装外框
一次检验
一次保护
土建精粉
一次清洁
二次保护
二次复检
制作推拉
门窗扇

工程验收
清洁卫生密封胶填嵌
装扇、装玻璃及打胶
装 五 金
配 件

工程自检

售后服务
硕癘鄴颃诌攆檸攜驤蔹。

服务承诺书

1、售前：进行市场调查，分析市场需求，深入沟通邀请客户实地考察已建、在建项目和生产制作流程。
2、售中：根据甲方要求结合实际情况，对洞口实际测量，合理设计窗型大样图，经业主或有关主管单位验证并确认后，投入批量生产，产品严格按国家有关标准进行生产、包装和运输。并由专业人员进行安装和维护，安装完毕由安装队组织自检，经公司复检再报甲方检验验收。各工序严格检验和检测，使产品合格率达到100%。阌擻輳嬪諫迁择楨秘騖。
3、售后：建立完善的售后服务体系，贰年内免费保修（除人为损坏外），终身上门维修，接到用户维护电话后12小时内到达现场，进行维护直至用户满意。提供用户保修服务卡，并定期跟踪回访，交付使用后前叁个月每月至少进行壹次免费维护。建立用户档案，定期进行电话回访，提供最优质的服务。氬嚕躑竄贸恳彈瀘颔澩。

成品保护措施

1、成品出厂时中横和下方先垫弹性隔膜后，四周用白色保护膜覆盖保护(外边不得覆盖)，中横和中竖用缠绕带包装，防止污物污染。釷鹆資贏車贖孙滅獅赘。
2、门窗在安装过程中及工程验收前，应采取防护措施，不得污损。
3、已安装门窗框、扇的洞口，不得再作运料通道。
4、严禁在门窗框、扇上安装脚手架、悬挂重物；外脚手架不得顶压在门窗框、扇或窗撑上，并严禁蹬踩窗框、窗扇或窗撑。怂阐譜鯪迳導嘯畫長凉。
5、应防止利器划伤门窗表面，并应防止电、气焊火花烧伤或烫伤面层。
6、立体交叉作业时，门窗严禁碰撞。
7、服从建设单位统一的安全管理和规章制度。
8、按公司《安全文明承诺书》执行。
9、设置现场专职材料员、质检员，确保工程材料即安装质量标准达到规范及合同要求。
10、成品的保护。严禁玻璃直接落地；严禁窗框、扇小于60℃堆放；严禁在未满足条件的情况下撕毁保护膜；严禁在窗框未满足垂直、水平要求的情况填充发泡剂；严禁周边间隙超过30mm的情况下填充发泡剂；不允许使用发泡济的地方用水泥砂浆塞缝；严禁外口发泡剂未割齐的情况下抹密封胶。谚辞調担鈧谄动禪泻類。
11、施工现场严格按公司及甲方、监理的要求制作，确保工程施工进度满足总体施工要求。
12、工程施工采取循环操作的方式进行，即窗框安装一部分以后申报甲方和监理验收，合格后逐层安装窗扇。
13、工程施工中随时与甲方、监理方保护良好的沟通与协调，发现问题及时反馈信息，及时处理。

门窗工程防渗漏技术措施

一、门窗应采用预留洞口法安装，不得采用边安装边砌口或先安装后砌口的施工方法，门窗洞口尺寸应符合现行国家标准《GB5824》的规定；嘰觐詿缧铴嗫偽純铪锩。
二、认真阅读施工图纸，进行详细的技术交底，明确节点构造做法，严格执行三检制，严把工序质量关；
三、加强土建各工种的配合工作，洞口尺寸应根据内外装饰工艺的种类预留，保证门窗洞口尺寸符合有关规范的规定；熒绐譏钲鏌觶鷹緇機库。
四、严把铝合金型材质量关。门窗材料及其附件的质量，必须符合现行国家标准及有关的行业标准，型材尺寸必须符合设计要求，其厚度不得小于1.2mm，横向与竖向组合时，应采用套插，使其搭接形成曲面，搭接长度宜为10mm,并用密封膏或密封胶密封；鶼渍螻偉阅劍鲰腎邏蘞。
五、安装前应先弹出安装位置线，安装时应及时检查其正侧面的垂直度，并调整框与墙体周围的缝隙，保证四周的缝隙均匀，上下顺直，缝隙宽度宜为20mm左右，为嵌缝创造良好的条件，严禁将门窗框直接埋入墙体；纣忧蔣氳頑莶驅藥悯骛。
六、加强门窗框与墙体连接质量的检查。连接牢固是保证门窗不渗水的关健环节之一，预埋铁件到门窗口角部的距离不得大于180mm，预埋铁件的间距不得大于500mm；其宽度不得小于25mm，厚度不得小于1.5mm；其固定方法应根据墙体的类型进行选择：若为砼墙体时，可采用4mm或 5mm的射钉固定；若为砖砌体时，可采用用冲击钻打不小于 10mm的孔，再用塑料膨胀螺栓固定，严禁采用射钉或水泥钉固定；若为砼小型砌块时，则应采用先预埋铁件，并用细石砼嵌填密实或在洞口附近用砖砌体过渡；颖刍莖蛺饽亿顿裊赔泷。
七、嵌填框与墙体四周缝时，应先用矿棉条、玻璃丝毡条、泡沫塑料条或泡沫聚氨酯条分层嵌填，避免门窗框四周形成冷热交换区，从而在冬季产生结露现象，缝隙外表应留5-8mm深的凹槽，凹槽应用密封胶或密濫驂膽閉驟羥闈詔寢賻。

封膏嵌填，严禁采用水泥砂浆填塞；
八、窗的下框就比成活儿窗台高20mm，窗台坡度应明显，窗口上部应按要求做滴水线，下框应钻泄水孔，并防止密封胶堵塞，以利雨水及时排除；銚銻縵哜鳗鸿锓謎諏涼。
九、镶玻璃所用的橡胶密封条应有20mm的伸缩余量，并在四角斜面断开，断开处必须用密封胶粘牢，避免因其产生温度收缩裂缝，密封条及毛刷条必须镶贴到位，防止该处成为渗水的薄弱环节；挤貼綬电麥结鈺贖哓类。
十、打胶应由技术熟练的工人负责，会打一条线，从而保证打胶质量，避免因打胶断续而造成渗水。
