某工厂高清网络监控整体解决方案.doc

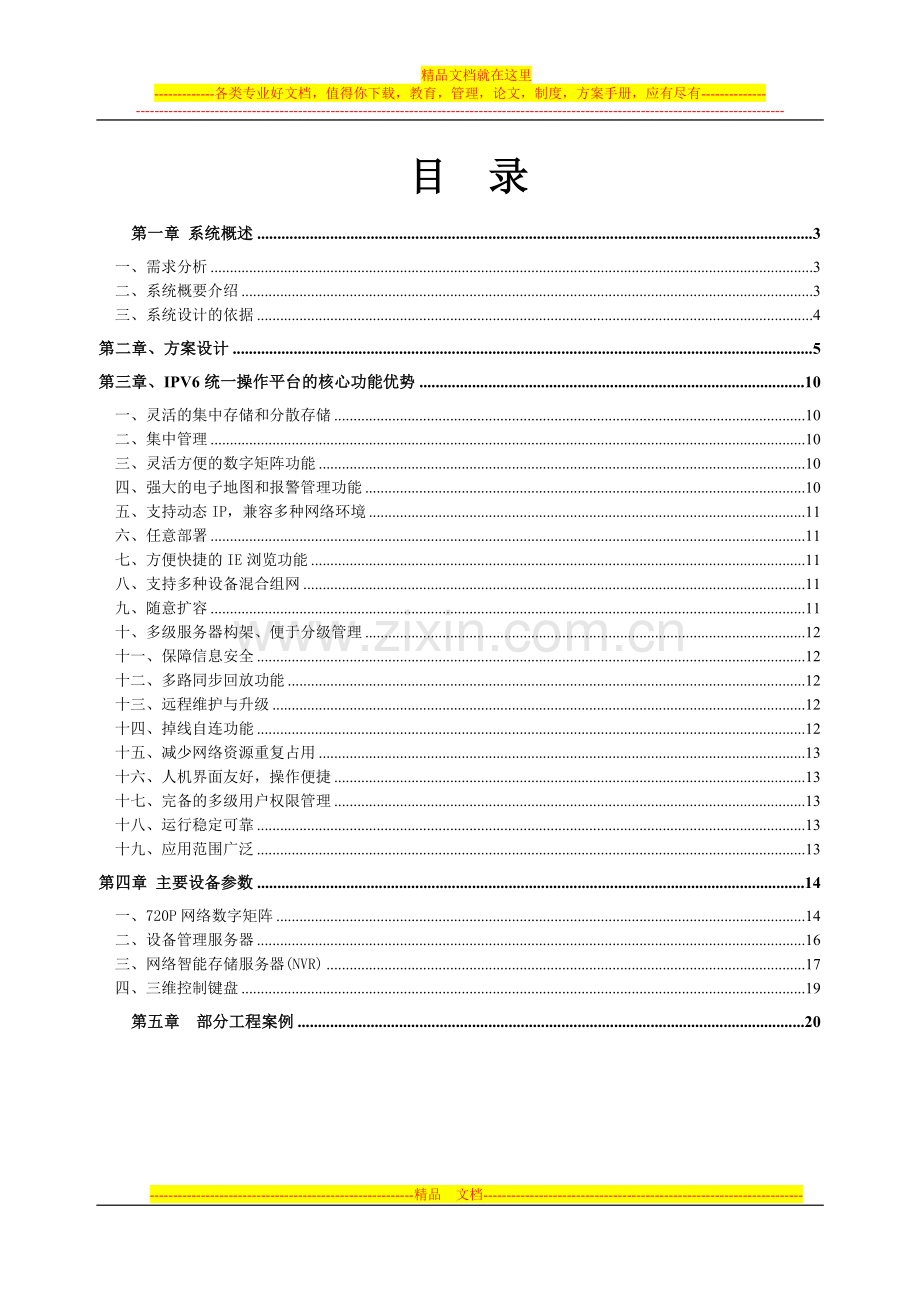

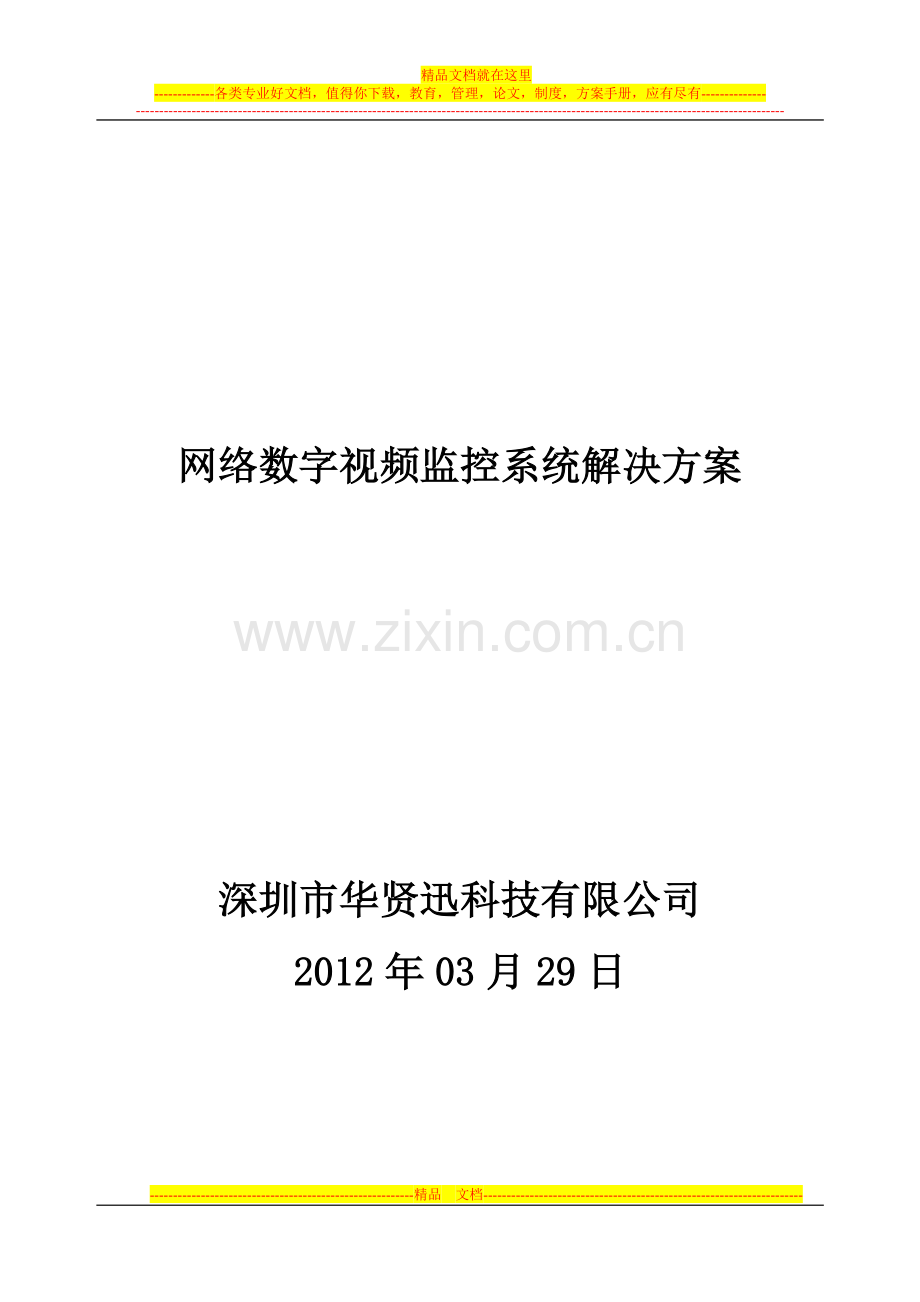

精品文档就在这里-各类专业好文档，值得你下载，教育，管理，论文，制度，方案手册，应有尽有-网络数字视频监控系统解决方案深圳市华贤迅科技有限公司2012年03月29日 目 录第一章 系统概述3一、需求分析3二、系统概要介绍3三、系统设计的依据4第二章、方案设计5第三章、IPV6统一操作平台的核心功能优势10一、灵活的集中存储和分散存储10二、集中管理10三、灵活方便的数字矩阵功能10四、强大的电子地图和报警管理功能10五、支持动态IP，兼容多种网络环境11六、任意部署11七、方便快捷的IE浏览功能11八、支持多种设备混合组网11九、随意扩容11十、多级服务器构架、便于分级管理12十一、保障信息安全12十二、多路同步回放功能12十三、远程维护与升级12十四、掉线自连功能12十五、减少网络资源重复占用13十六、人机界面友好，操作便捷13十七、完备的多级用户权限管理13十八、运行稳定可靠13十九、应用范围广泛13第四章 主要设备参数14一、720P网络数字矩阵14二、设备管理服务器16三、网络智能存储服务器(NVR)17四、三维控制键盘19第五章部分工程案例20第一章 系统概述一、需求分析系统主要满足两大部分的需求，一是工厂公共区域安全防范的需要；二是工厂生产区域监控管理的需求。 工厂安全防范 周界视频监控系统：在工厂周界区域部署感红外的固定高清网络枪式摄像机，满足全天候24小时监控。 园区监控：在工厂园区一些制高点安装云台摄像机，实施大范围监控 出入口监控：在厂房出入口、园区出入口以及其他重要区域的出入口安装高清摄像机。 厂房内部：在厂房内部部署大范围监控的摄像机，以满足对整个厂房的全局监控。 库区监控：在库房内外部署摄像机，严密监视现场情况。 生产区域管理 重要设备监控：在车间、厂房一些重要的设备处安装高清摄像机，对设备运行状态、防盗、防破坏进行监视。 生产过程监视：对于一些生产线上、操作岗位进行重点监控，记录操作过程和生产线上的生产过程。 其他需求 整个系统应该采用模块化、数字化、网络化架构，满足结构简单化和系统可扩展的需求 利用平台管理软件来统一管理前后端物理设备和虚拟软件模块，做到模块化部署、集中化管理的新一代监控功能。 视频监控管理平台应能与红外报警系统、消防系统、门禁系统等实现联动，满足协同管理、统一调度。二、系统概要介绍系统主要目的是实现将远程视频系统上传到总控中心电视墙，实现将各前端监控点的孤立监控，进行统一管理、视频转发和上电视墙监控，特别是当有特殊情况发生时做到统一应急指挥。本系统是一套“数字化、网络化、集中管理”的智能网络监控管理系统，达到“系统集成一体化、信息存储网络化、维护管理智能化”的目标。1、系统网络组成系统设备利用以太网络（如：ADSL、光纤专网、局域网等）通过TCP/IP协议交换视频和数据信息，做到完全数字化和网络化。2、监控管理中心平台具有强大的管理功能 通过网络TCP/IP协议进行联网，实现前端监控点视频传输到总控监控中心。 对所有前端监控设备进行集中配置和远程维护管理。 统一视频压缩格式，实现监控视频流的实时传输，对远程录像进行网上视频浏览、资料检索等 中心通过数字矩阵系统将网络视频信号解码输出到电视墙上，能够在电视墙上同步、群组、循环、手动切换显示图像。 数字监控系统实现后，所有的控制、操作由监控中心完成，实现前端监控设备的统一规范化管理。三、系统设计的依据工业企业通信设计规范 (GBJ42-81)工业电视系统工程设计规范 (GBJ115-87)安全防范工程程序与要求 (GA/T75-94)建筑电气设计规范 (GBJ16-83)民用闭路电视系统工程技术规范 (GB5019894)水力发电厂二次接线设计规范 (DL/T51322001)防盗报警控制器设计规范 (GPT7594)防盗报警控制器通用技术条件 (GB1266390)电气装置安装工程及验收规范(GB 502045025996)建筑电气安装工程质量检验评定标准(GBJ 30388)电气装置安装工程接地装置施工及验收规范(GB5016992)建筑工程施工现场供用电安全规范(GB5019493) 第二章、方案设计 数字百万高清监控系统是基于网络的全数字视频监控系统产品，完全克服了传统的模拟监控系统的种种缺陷，画质清晰操作维护简洁，并且在功能和性能上更胜一筹。本系统主要利用最新的计算机处理技术，将前端数字摄像机的音视频数字信号通过网络传输到监控中心，在监控中心统一显示管理并做高清录像。我们引入“华贤迅IPV6管理平台” 。1.系统结构图 2. 系统重点部分简介 (1) 前端设备 前端监控点位于整个监控系统的最前端，主要由百万网络高清摄像机及可选的音频及告警设备组成。每一个监控点的视频、音频以及告警信号通过IP网络将高清数字信号接入监控专网及管理平台。所有前端设备通过网络系统和中心相连，实现各种信息的传送。网络系统支持局域网、广域网、专用网、互联网等网络系统 。 (2) 流媒体服务器流媒体服务器实现把前端的音视频数据流通过网络转发给控制中心、数字解码矩阵、客户端等后端应用程序模块。流媒体转发具备以下作用：A、实时视频转发，不同厂商视频图像的单播、多播转发。B、控制信息转发，远程云镜控制信号转发。C、报警信息转发，转发网络中的报警信息。D、带宽管理分配。 (3) 资源管理服务器集中用户认证：完善的集中用户认证管理模式，所有用户通过资源管理认证服务器管理集中的目录树设备资源管理：系统摄像机、报警设备统一编号授权及优先级管理管理多种监控设备：视频设备、报警设备、门禁设备、巡更设备、指纹设备、数字矩阵、副控客户端、WEB服务器、流媒体服务器等设备集中管理：通过网络对下属设备工作状态、网络连接状态进行巡检，远程修改DVR/NVS设备参数；远程软件升级；远程录像资料检索及备份；详细日志管理系统 (4) 数字矩阵网络数字矩阵是在第三代智能化监控管理中心系统的基础上，结合实际应用需求定制研发，系统采用中间件技术，具备高度的集成化、智能化和网络化，是完全依据应用需求而研制的智能化联动管理平台系统，具备专业化、人性化的软件功能，它从可操作性、兼容性等方面直接提升集中监控智能化综合管理中心系统的应用。 多画面监视功能：实时监视图像画面可以实现1/2/4/6/7/8/9/10/12/13/14/16等多画面分屏显示。 视频轮巡功能：支持目标窗口、多模式图像巡切组轮巡显示。 设备分组管理功能：实现对所有前端设备的管理控制：可对连入系统的设备进行自由分组，并可对组和组里的设备进行组控制和设备独立管理控制 轮巡：系统支持自定义分组的多路视频图像轮巡，轮巡可以在某一个窗口调用。 报警图像切换：报警时报警现场的图像可强制切换至电视墙的指定窗口，多路同时报警时轮巡显示；用户可自定义图像的显示模式或切换模式。 灵活的电视墙解码方案：系统支持电脑VGA显示器、液晶电视、等离子电视、液晶监视器、DID液晶屏、投影仪、DLP等设备组成的电视墙，任意一路视频图像的解码输出都可以在管理中心自定义和统一控制。图像连接成功时音频同步于视频预览。强大的视频解码扩展功能：支持由中心控制的多家厂商（海康、大华、汉邦、大立等 ）的混合视频解码上墙。 (5) 网络客户端 主要是指系统中除了各级监控中心以外的，有网络远程监控需求但并不时刻在线，也不要求进行录像存储等较高监控功能的“个体型低级用户终端”。由于这些客户端相对比较零散随意，通常是个人型终端，监控要求也较低，一般只要求远程监看或控制功能。因此，为了和“监控中心”的终端用户有所区别，我们把这类用户统一纳入“网络客户端”之列。“网络客户端”也是由多媒体计算机和“客户端软件”构成，由于没有较多录像要求，往往可利用便携的笔记本电脑来进行随时随地的监控操作。 a) 图像显示 可单画面或多画面分割显示任意一路或几路视频图像，并可多路轮循显示； 每路均可达到全实时25帧/秒（PAL）或30帧/秒（NTSC）； b) 录像存储 支持手动录像，自动指定录像盘符； 录像速度每路均可达到全实时25帧/秒（PAL）或30帧/秒（NTSC）； 支持多硬盘循环录像，无需人工换盘。 c) 检索回放 可精确选定时、分、秒，以迅速检索需要的录像资料； 回放与录像同时进行，互不影响； 可对录像资料进行时间检索、事件检索，录像资料储存情况通过图形表示一目了然； 可单画面全屏回放，也可多路同时回放； 回放速度全实时，即每路25帧/秒（PAL）； d) 控制功能 支持多路云台全方位控制，可手动控制，也可自动控制； 支持电动变焦镜头的聚集、光圈与变焦控制 ； 第三章、IPV6统一操作平台的核心功能优势一、灵活的集中存储和分散存储IPV6系统提供了方便灵活的存储解决方案。无论前端摄像机安装在何处，均可通过网络在一个或多个监控中心进行集中录像存储。当系统过于庞大，集中存储造成网络指挥监控中心网络压力和设备管理过于沉重时，可采用前端网点分散存储和指挥中心远程检索、网络存储相结合的方式，即把巨大的集中存储任务分散成独立的本地存储，指挥中心可通过远程检索来重点查看图像资料，必要时进行二次网络存储，既保证了存储任务，又极大缓解了中心压力。二、集中管理系统通过其资源服务器可以对系统中所有硬件设备和用户进行集中管理，包括添加/修改前端主控设备、设置/更改设备工作参数、配置/更改设备所属关系，添加/删除用户、设置/更改用户管理权限等。 管理员只需要将这些系统信息在资源服务器上加以注册，即可在整个系统内生效，大大简化了系统操作，有效提高了工作效率。 三、灵活方便的数字矩阵功能利用IPV6配套的数字矩阵功能，可实现多路信号的电视墙接入，同时提供手动切换、同步切换、群组切换、循环切换等多种切换方式，不仅满足用户对电视墙监看的需求，同时降低了系统造价。 四、强大的电子地图和报警管理功能IPV6系统提供了强大的电子地图功能。可将所有监控网点在电子地图上一一进行坐标定位，通过鼠标点击可调取该监控网点图像。 用户可以自行编辑地图，地图可分层。报警后，在一级地图上自动显示报警网点位置，点击报警网点坐标，立即调出该网点内部布防图，闪烁显示具体报警方位，使报警信息更加直观和清晰。 五、支持动态IP，兼容多种网络环境IPV6系统支持局域网、广域网、ADSL、E1、Wireless等多种网络传输介质。 对于ADSL等动态IP传输方式，可以通过路由器自带的域名解析软件来解决由于IP变更导致网络监控中断的问题，从而为实现廉价的网络监控创造了可能。 六、任意部署IPV6系统依托网络，不受距离限制，可以部署到任何地方，便于跨区域、大范围组网，如设立全国-省-市-县多级网络架构。 七、方便快捷的IE浏览功能为了给小型客户端提供更为方便快捷的访问方式，IPV6提供了Web服务平台，用户无需安装任何监控软件，即可实现IE浏览器方式的实时远程监控。 八、支持多种设备混合组网在IPV6平台下，可同时管理PC式硬盘录像机、嵌入式硬盘录像机、网络视频服务器、网络摄像机、高清摄像机等前端主控设备，支持这些设备的混合组网，方便用户根据具体需求选取合适设备。 IPV6系统可兼容当前市场上主流品牌的视频处理硬件设备（如海康、大华、大立等品牌产品），来解决用户进行旧系统升级、扩充和兼容性的问题。 九、随意扩容由于IPV6系统采用开放的多级服务器构架，可同时设置多级指挥中心，因此在带宽承载范围内，可任意扩充系统容量，规模没有数量限制。 十、多级服务器构架、便于分级管理对于大型监控系统，有时一个监控指挥中心是无法满足用户需求的。IPV6系统采用开放的模块构架，可以设置多个二级、三级指挥中心，通过一级指挥中心资源服务器和对应的逻辑关系，进行分级监控。 十一、保障信息安全IPV6采用高强度的加密算法保证系统和数据的安全。视频数据使用专有的数据格式，采用专有的播放工具，保证数据信息及系统的安全稳定。 十二、多路同步回放功能系统提供多路（1/4路）同步/异步回放功能，提供18倍速率快放和慢放，以提高检索效率。 十三、远程维护与升级资源服务器可随时监测设备运行状态，远程设置、修改设备的各项参数并能够对系统进行升级，使前端真正做到无人值守。既提高了设备维护效率，又节省了人力与时间。 十四、掉线自连功能当前端设备与网络中断后，监控中心会不停扫描网络，并不断尝试连接前端设备。当前端设备恢复网络连通后，监控中心会在第一时间与前端设备重新连接，无需人工干预。 十五、减少网络资源重复占用IPV6系统通过流媒体服务器的图像转发功能来实现各个客户端对前端图像的远程访问，这样前端主控设备上传图像时，不会重复占用网络带宽，保证了图像上传的稳定性，使得前端图像传输速度和图像质量不受客户端数量的影响。 十六、人机界面友好，操作便捷IPV6系统中所有操作界面延续了WINDOWS界面风格，在突出功能性的同时，充分考虑人性化设计理念。界面采用资源列表（目录树方式）、电子地图、矩阵切换等多种方式进行监控点和摄像机的查看、检索，操作简单快捷，易学易用。 十七、完备的多级用户权限管理所有用户、用户权限的设置和更改都集中在IPV6的资源服务器上进行，用户数量不受限制，用户权限也可随意设置。用户无论在哪里，使用哪台计算机，只要登陆资源服务器通过身份认证，即可获得权限内的资源列表，实现对授权设备的访问。系统管理员可根据管理需要，随时调整用户和用户权限，保证了管理上的安全性、实时性。 十八、运行稳定可靠IPV6系统作为一套成熟稳定的大型监控管理系统，已成功应运在全国多省市、多行业中，其功能的优越性和可靠性受到实践的检验。 十九、应用范围广泛由于IPV6系统便捷的操作、全面的功能、多层次的集中管理方式，以及在网络构建上的合理性设计，使它具有无法比拟的多种优势，因此决定了它有着无限广阔的应用前景。 第四章 主要设备参数一、720P网络数字矩阵 720P高端工业型数字矩阵 720P高端工业型8屏数字矩阵产品简介：l 高清数字矩阵IPV6H系列是针对前端设备最高是720P高清视频流输入，到监控中心输出720P高清视频专门制作的一款产品，用于完成对720P高清视频解码上电视墙、循环切换、录像存储、录像回放、流媒体转发等功能。特别说明： l 单机2/4/6/8路VGA/DVI/HDMI输出l 支持 VGA、DVI 、HDMI同时输出，输出分辨率最高均可达 1920x1080l 单机16路（4*4）/24路（6*4）/32路（8*4）720P高清视频上电视墙l 自定义画面分割显示1/2/4/6/7/8/9/10/12/13/14/16/24l 音视频同步输出l 同步切换、群组切换、循环切换、手动切换l 兼容海康、大华、汉邦、恒亿、大立、华贤迅、黄河、朗驰、天地伟业、缔佳、巨峰、安讯士、台湾VIVOTEK system、德国MOBOTIX、中赢鑫、波粒、创世等二十多个厂家的设备l 单台720P高清数字矩阵设备支持多个厂家设备同时存储录像、上电视墙、流媒体转发l 计划录像针对每周的每一天的精确到分的时段制定计划，监控前端断电，已录像部分不受影响，监控中心断电，资料不会丢失l 可选择性指定摄像机录像, 不同摄像机可设置不同的录像时间l 多台720P高清数字矩阵级联、任意视频可切换上电视墙任意通道l 支持互联网、VPN、网络专网、3G、无线微波、局域网l 支持报警、门禁、巡更、指纹机、对讲系统联动视频输出l 支持多级电子地图l 独特的控制中心一机三屏操作l 全中文界面三维控制键盘 技术参数配置型号IPV6H4-64V16(4*4)IPV6H6-64V24(6*4)IPV6H8-64V32(8*4)类型高清工业型数字矩阵高清工业型数字矩阵高清工业型数字矩阵视频分辨率PAL:352*288(CIF)，704*288(Half-D1)，512*384(DCIF)，704*576(D1),1280*720(720P)NTSC:352*240(CIF)，704*240(Half-D1)，512*340(DCIF)，704*480(D1) ,1280*720(720P)帧 率125F/S(PAL)、130F/S(NTSC)视频输出2/4/6/8路VGA/DVI/HDMI画面分割1/2/4/6/7/8/9/10/12/13/14/16语音输出Mp3音频信号BNC 接口，可同步输出到声卡记录介质标配系统盘，8个硬盘位阵列功能支持RAID0，1，5，10(可选)网络接口双网口，10M/100M/1000自适应以太网口音视频输入64路网络信号音视频输出16路视频上墙24路视频上墙32路视频上墙操作系统Win2000/WinXP/Win2003/WinVista/Win2008/Win7机箱尺寸W428mm*H88.9mm*D660mmW428mm*H133mm*D550mm电源功率额定500W重量20KG二、设备管理服务器l 集中用户认证：完善的集中用户认证管理模式，所有用户通过资源管理认证服务器管理l 集中的目录树设备资源管理：系统摄像机、报警设备统一编号授权及优先级管理l 管理多种监控设备：视频设备、报警设备、门禁设备、巡更设备、指纹设备、数字矩阵、副控客户端、WEB服务器、流媒体服务器等l 电视墙控制：可控制电视墙解码服务器l 虚拟网络矩阵技术：支持前端任意通道图像的轮巡和组切调用、解码显示l 集中控制：远程控制云镜，预置点、扫描线的调用；远程重启及关机；远程手动启动录像；远程主机系统设置l 独有的图像数字云台功能：实现独特的远程图像的数字云台功能l 设备集中管理：通过网络对下属设备工作状态、网络连接状态进行巡检，远程修改DVR/NVS设备参数；远程软件升级；远程录像资料检索及备份；详细日志管理系统l 报警集中管理：多级电子地图显示；远程报警布、撤防；报警应答、联动预定义；多种声、光信号警示； l 流媒体视频转发和协议转换：支持视频图像无限转发与分控管理，不同厂商控制协议转换和集中控制l 4路视频同时回放l 多级分控：控制器可级联；支持客户端、IE和管理中心多种浏览控制方式l 网络视频的检索/存储：支持录像资料的手动存储和智能检索备份l DDNS组网支持：提供DDNS支持组件，支持ADSL动态域名下联网的视频监控网络l 支持异构网络：支持能够承载IP数据的各种网络（互联网、G、局域网、无线微波等），支持跨路由器的远程监控；支持多播功能三、网络智能存储服务器(NVR) 产品特点l 可接入150路CIF、128路D1、64路720P或32路1080P网络前端设备存储 l 网络智能存储服务器(NVR) 兼容海康、大华、汉邦、恒亿、大立、华贤迅、黄河、朗驰、缔佳、巨峰、天地伟业、安讯士、台湾VIVOTEK system、德国MOBOTIX、中瀛鑫、波粒、创世等二十多个厂家的设备l 支持1080p、720p、D1、CIF、QCIF分辨率，支持双码流 l 支持双屏显示，具备HDMI数字高清显示接口，支持19201080的高清图像显示 l 支持本地高清视频解码9画面同时显示, 支持对所有高清网络摄像机同时进行24小时不间断的高清视频录像，录像时间可自由定义、执行，可选择性指定IPC录像l 支持对所有接入的网络前端进行高清录像，支持4路录像同步回放 l 具备人性化GUI图形界面，录像资料利用时间轴进行查询，操作直观简便 l 可内置8、16、24块硬盘l 硬盘支持热插拔，在不工作时可进入休眠状态，充分节约能耗 l 利用ANR技术，可实现前端存储备份，保障录像资料的安全 l 支持DHCP、DDNS、PPPoE、NAT穿越等 l 支持图片抓拍、语音对讲、报警联动、电子地图、电视墙管理等 l 支持鼠标、控制键盘和远程客户端操作 技术参数型号NVR1008HDNVR1016HDNVR1024HD分辨率PAL:352*288(CIF)，704*288(Half-D1)，512*384(DCIF)，704*576(D1),1280*720(720P),1920*1080(1080P)NTSC:352*240(CIF)，704*240(Half-D1)，512*340(DCIF)，704*480(D1) ,1280*720(720P),1920*1080(1080P)帧 率125F/S(PAL)、130F/S(NTSC)记录介质标配1个系统盘，最大增加到8个热插拔硬盘。标配1个系统盘，最大增加到16个热插拔硬盘。标配1个系统盘，最大增加到24个热插拔硬盘。网络接口：双网口，10M/100M/1000M自适应以太网口网络连接局域网、电话线、DDN、ISDN、ADSL、E1、VPN、光纤传输阵列功能支持RAID0，1，5，10音视频输入可接入150路CIF、128路D1、64路720P或32路1080P录像刻录支持DVD刻录(可选)音视频输出单机可以做到16路，可多台NVR服务器级联存储视频操作系统Win2000/WinXP/Win2003/WinVista/ Win 7/win2008机箱尺寸W428mm*H88.9mm*D660mmW437mm*H132mm* D648mmW437mm*H170mm *D660mm电源功率额定500W热插拔800W冗余热插拔900W冗余重量20KG48KG50KG四、三维控制键盘l 产品说明KB-103控制键盘兼容华贤迅数字矩阵、控制高速球旋转、任意视频切换、电视墙画面分割、循环切换。型号KB-103 可控制快球128（台）控制摇杆三维摇杆通信端口RS232、RS422半双工 通信速率：1200-19200显示屏LCD：12232中文蓝屏通讯电缆长度RS422最大1200米 RS232最大15米工作环境温度-10+50电源DC-12V 10% 50HZ功耗最大10W尺寸320（长）180（宽）93（高）重量2.70kg控制面板全中文第五章部分工程案例 南宁市福建园派出所网络视频监控该项目主要对各社区共80多路视频1:1显示上电视墙。总控中心使用两台网络数字矩阵，设2*2的DID拼接屏，各显示单元进行多画面分割输出的同时可进行四屏整屏拼接输出。左边两块DID大屏，每屏做16画面分割显示。前端设备有海康DVR、大华DVR、汉邦DVR，前端所有设备通过公安专线传输到派出所中心机房。 太原豪景老年公寓高清网络监控该项目主要职能是对公寓内楼梯间、各通道出入口进行监控，400台高清网络摄像机，切换输出到3*3的拼接大屏，每屏9画面分割，同时输出81画面。使用6台网络高清数字矩阵集录像存储、视频解码上墙、流媒体转发、录像回放等功能于一体。 山西晋城市信用合作社网络监控该项目主要是对各营业网点、取款机进行监控、对讲、报警联动，24个营业网点1000个视频监控点。总控中心使用7台网络数字矩阵，所有切换输出到3*6的拼接大屏，每屏4画面分割，同时输出72画面。 惠州SONY精密仪器厂本项目主要是对整个厂区、车间、宿舍楼进行监控，总控中心20+1电视墙，配置7台编码数字视频矩阵上电视墙，每屏4画面分割显示，同时输出84路视频。 新蔡县天龙禽业养殖厂 本项目全部采用海康DVR,视频分别从齐齐哈尔养殖厂（养鹅厂10M光纤），温州冷冻库、销售中心（10M光纤），新蔡县下属各养殖厂（养鸭厂ADSL 2M）传输视频到新蔡县养殖中心，总控中心电视墙为3*5拼接电视墙，每屏4画面分割显示，同时显示60路视频，总共600路视频循环切换显示上电视墙。总经理在任何可上网的地方远程调看各分部所有视频及回放录像。 三门峡职业技术学院本项目前端采用海康DVR及华贤迅百万高清CMOS摄像机36路视频。所有视频全部1:1显示，旁边个小屏16画面分割显示海康DVR视频，中间*拼接屏显示路百万高清视频。 白山市抚松县平安城市本项目前端采用海康DVR86路视频及华贤迅百万高清CMOS摄像机302路视频。全县各乡镇、学校、各路口视频全部汇集到县指挥中心存储视频，中心使用3台24盘位NVR存储县城学校及各路口视频，下面各乡镇视频全部汇集到乡镇联通机房采用12盘位NVR存储视频。控制中心采用2台网络数字矩阵接18块液晶屏电视墙，所以视频全部轮巡切换上电视墙。 梧州航道监控该项目主要是对梧州内河远程监控，总控中心使用一台6屏高清数字矩阵上墙。前端设备全部采用安徽创世视频服务器。 上海民远学院网络监控 该项目主要是对学校教室进行监控，总控中心使用一台IPV6C4100V100(4*25)网络数字矩阵上墙，输出到4块液晶屏，每屏25画面分割显示。前端设备全部采用大华DVR采集视频。 徐州工程兵学校 本项目主要是对学生演习进行监控，总控中心使用两台IPV6L32V16(1*16)网络数字矩阵上墙。同时进行流媒体转发，学校各级领导通过网络调看所有视频。 海南三江监狱本项目主要是对监区进行监控，监控及总控中心使用两级存储，每个监区使用一台IPV6C264V32(2*16)网络数字矩阵，同时进行流媒体转发、视频存储、解码上屏。总控中心使用5台16盘位存储服务器，对应前端5个监区存储视频。-精品 文档-
