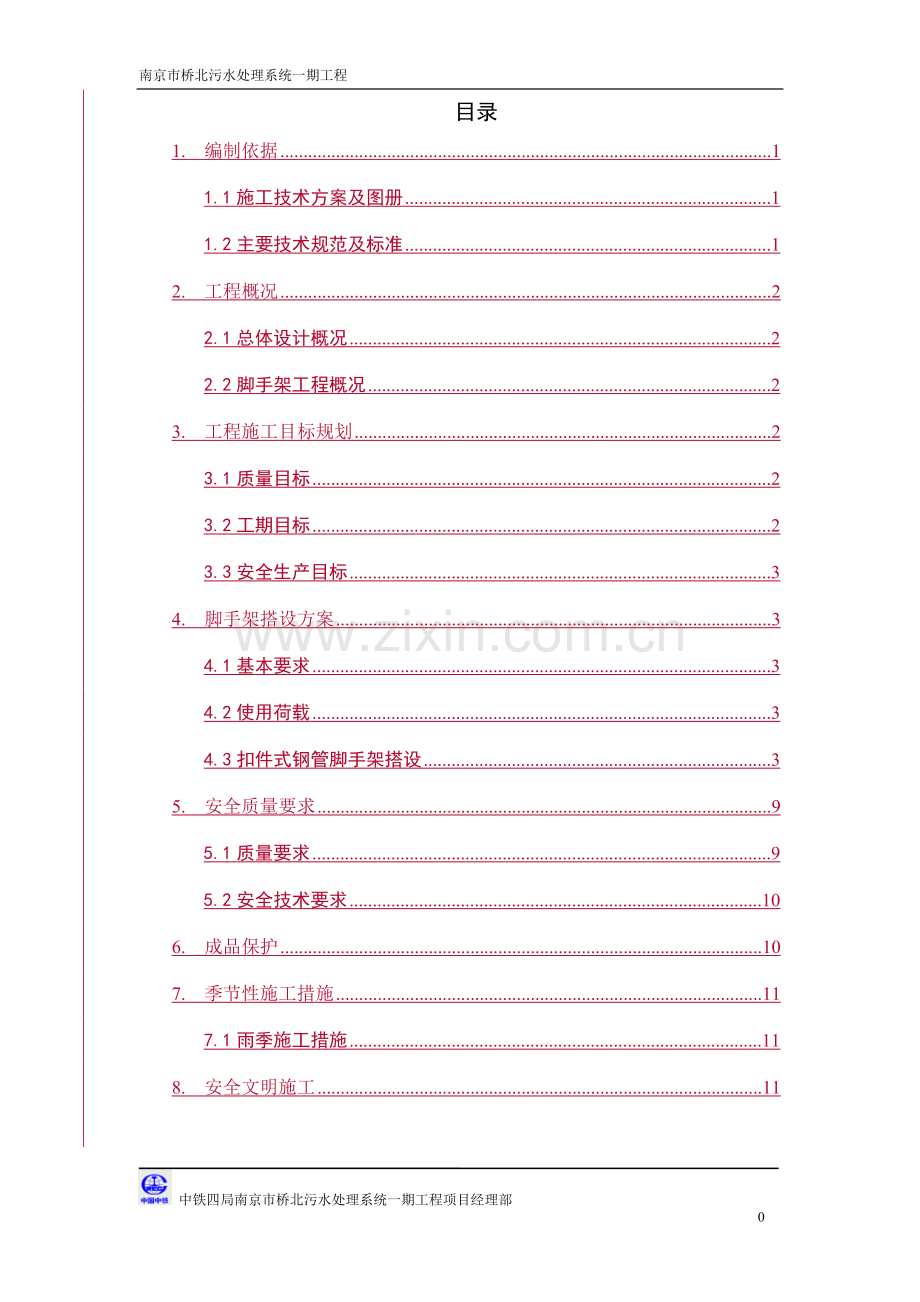

南京市桥北污水处理系统一期工程目录1.编制依据11.1施工技术方案及图册11.2主要技术规范及标准12.工程概况22.1总体设计概况22.2脚手架工程概况23.工程施工目标规划23.1质量目标23.2工期目标23.3安全生产目标34.脚手架搭设方案34.1基本要求34.2使用荷载34.3扣件式钢管脚手架搭设35.安全质量要求95.1质量要求95.2安全技术要求106.成品保护107.季节性施工措施117.1雨季施工措施118.安全文明施工11粗格栅及进水泵房混凝土脚手架施工工程专项方案1. 编制依据1.1设计文件1.1.1进水泵房施工图1.1.2地质勘察报告1.21施工技术方案及图册1.2.11.2.1 建筑施工手册（缩印本第4 版，2003.9）1.2.2 简明施工计算手册（1999.7）1.2.3 实用建筑施工安全手册（1999.7）南京市桥北污水处理系统一期工程实施性施工组织设计1.2.2粗格栅及进水泵房沉井制作下沉方案1.32主要技术规范及标准1.1.1 建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2001，2002）年版）1.1.2 建筑施工高处作业安全技术规范（JGJ 80-91）1.1.3 建筑施工安全检查标准（JGJ 59-99）1.3.1建筑工程施工质量验收统一标准（GB50300-2001）1.3.2混凝土结构工程施工质量验收规范（GB502042002）1.3.3给排水构筑物施工及验收规范（GBJ 14190）1.3.4给排水构筑物施工及验收规范（GBJ 14190）1.3.5城市污水处理厂工程质量验收规范（GB503342002）1.3.6混凝土施工技术规程（）1.3.7混凝土泵送施工技术规程（JGJ /T 1095）1.3.8混凝土质量控制标准（GB50164-92）1.3.9混凝土强度检验评定标准（GB J 10787）2. 工程概况2.1总体设计概况粗格栅及进水泵房占地面积394m2，泵房下部为圆形钢筋混凝土结构,内径20m，壁厚1.2 m，地下部分高度18.0m（地面至刃脚底部），下部设隔墙安置粗格栅，在5.900m标高设置工作平台，8.800m标高设钢筋混凝土梁板作为室内地面，上部为框架结构，地上建筑部分高10.4m。据现场实际情况及进水泵房沉井制作下沉方案，在沉井下沉前，构筑物刃脚处于6.873m标高位置，沉井高度15.5m，中部最高隔墙高11m。2.2脚手架工程概况沉井制作时井壁采用扣件式双排脚手架，平台及屋面板采用满堂脚手架，外墙砌筑及装饰采用扣件式双排脚手架。屋面层结构顶标高10.4m，脚手架高度按照48m 考虑。满堂脚手架落在5.100标高及8.800标高（相对标高0.000）处，需要对结构进行验算，不满足要求时应采取加固措施。外脚手架需要考虑到室外土方回填时场地占用。工程施工目标规划3.1质量目标施工中严格按照建筑施工扣件式钢管脚手架安全技JGJ130-2001及混凝土结构工程施工及验收规范GB50204进行质量检验和评定，接受业主及监理工程师和南京市政工程质量监督站的监督检查。确保实现优质工程，为整个工程创优奠定基础。3.2工期目标脚手架工程工期以进水泵房沉井制作下沉施工进度计划而定。3.3安全生产目标工程施工贯彻“安全第一、预防为主、综合治理”的原则，施工过程中杜绝重大人身伤亡事故。脚手架搭设方案4.1基本要求脚手架要有足够的面积，能满足工人操作、材料堆置和运输的需要。脚手架必须要坚固、稳定，能保证施工期间在各种荷载和气候条件作用下，不变形、不倾斜、不摇晃。搭拆简单，搬移方便，能多次周转使用。因地制宜，就地取材，节约用料。4.2使用荷载以脚手板上实际作用的荷载为准。用于砌筑工程的均布使用荷载每平方米不超过270Kg用于装修工程荷载每平方米不超过200Kg。在脚手架上堆砖，只准单行侧摆三层。脚手架的搭拆比较频繁，施工荷载变动性大，安全系数K为3。垂直运输架的荷载，安全系数K为3，吊盘的动力系数取1.3。多立式的脚手架大、小横杆的允许挠度暂定为杆长的1/150。桥架式的允许挠度暂定为跨度的1/200。4.3扣件式钢管脚手架搭设（1）本工程采用双排扣件式钢管外脚手架及满堂脚手架，见附图1及附图2。钢管材质使用Q235（3号钢）钢材，外径48mm、壁厚3.5mm的焊接钢管，小横杆长度2.12.3米，立杆、大横杆的长度为44.5m（不超过6.5m），其重量控制在每根25Kg以内，以便操作。锈蚀、变形超过规定的禁止使用。脚手板的厚度不大于50mm，宽度不小于200mm，重量不大于30kg并无裂纹和腐朽。1）立杆立杆基础要求地面夯实找平，上面铺5cm厚板；长度为2m时，垂直于墙面设置；长度大于3m时平行墙面设置。离地面20cm处，设置纵向及横向扫地杆，设置扫地杆的做法与大横杆及小横杆相同，其作用以固定立杆底部，约束立杆水平位移及沉陷。相邻两立杆的接头应错开布置在不同的步距内，与相近大横杆的距离不大于步距的三分之一。立杆与大横杆必须用直角扣件扣紧不得隔步设置或遗漏。2）大横杆上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一。同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm。相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受力情况。3）小横杆在立杆与大横杆的交点处设置小横杆。小横杆应紧靠立杆用扣件与大横杆扣牢。在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。当遇作业层时，应在两立杆中间再增加一道小横杆。当作业层转入其他层时，中间处小横杆可以随脚手板一同拆除，但交点处小横杆不应拆除。4）杆件间距与剪力撑立杆、大横杆、小横杆等杆件间距应符合规范规定要求。当遇到门口等处需加大间距时，应按规范规定进行加固。立杆是脚手架主要受力杆件，间距应设置均匀，不能加大间距。大横杆步距的变化也直接影响脚手架承载能力。应严格按照规定要求设置。剪力撑是防止脚手架纵向变化的重要措施。每组剪力撑跨越立杆根数为5-7根（6m）。斜杆与地面夹角在4560之间。必须在外侧立面的两端各设置一组剪力撑，由底部至顶部随脚手架的搭设连续设置，中间部分可间断设置，各组剪力撑间距不大于15m。剪力撑斜杆的接长，均采用搭接，搭接长度不小于0.5m，设置2个旋转扣件。5）连墙杆为防止脚手架外倾，提高立杆的纵向刚度，必须设置连墙杆。脚手架高度在7米以下时，采用设置抛撑方法以保持脚手架的稳定。当搭设高度超过7米不便设置抛撑时，设置连墙体与建筑物进行连接。连墙杆每隔3步3跨设置一个。 连墙杆应靠近节点并从底层第一步大横杆处开始设置，距主节点不应大于0.3m。连墙杆必须与建筑结构部位连接，以确保承载能力。连墙杆与建筑物连接做法采用单杆箍柱式:单杆适长,横向平杆紧贴结构的柱子,用3根短横杆将其固定于侧.在搭设脚手架时，连墙杆与其他杆件同步搭设。顶部连墙杆以下和边连墙杆，每隔一步拆除，以周转使用。为加强脚手架的横向刚度，在有连墙杆的步架平面内设置水平斜拉杆。在拆除脚手架时，在其他杆件拆到连墙杆高度时，最后拆除连墙杆。最后一道连墙杆拆除前，应先设置抛撑后，再拆连墙杆，以确保脚手架拆除过程中的稳定性。严禁在脚手架使用期间拆除连墙杆。6）扣件式钢管脚手架的立杆间距、大横杆步距和小横杆间距参照下表：用途脚手架构造形式里立杆墙面的距离(m)立杆间距操作层横杆间距(m)大横杆步距(m)小横杆挑向墙面的悬臂(m)横向(m)纵向(m)池壁双排0.51.51.51.21.5砌筑双排0.51.52.01.01.40.45装修双排0.51.52.21.11.80.457）、护栏和脚手板脚手板是施工人员的作业平台，必须按照脚手架的宽度满铺脚手板，板与板之间紧靠。采用对接时，接头处下设两根小横杆。脚手板材质应符合规范要求，如有裂纹、腐蚀不能使用。凡脚手板伸出小横杆以外大于20cm的称为探头板。严禁探头板出现。脚手架的外侧应按规定设置密目安全网，安全网设置在外排立杆的里面。密目网必须用合乎要求的系绳降网周边每隔45cm（每个环扣间隔）系牢在脚手管上。遇作业层时，在脚手架外侧大横杆与脚手板之间，与脚手架同步设置防护拦杆和挡脚板，防止作业人员坠落和脚手板上物料滚落。8）杆件搭接立杆及大横杆的接长应采用对接方法。剪力撑由于受拉（压），接长时应采用搭接。搭接长度不小于50cm，接头处设置扣件不小于两个。脚手架的各杆件接头应交错排列不得设置在一个平面内。9）架体内封闭脚手架铺设脚手板应至少铺设两层。上层为作业层，下层为防护层。当作业层脚手板下无防护层时，应尽量靠近作业层处挂一层平网作防护层，平网不应离作业层过远，防止坠落时平网与作业层之间小横杆的伤害。10）通道各类人员上下脚手架必须在专门设置的人行通道（斜道）行走，不准攀爬脚手架，通道可附着在脚手架设置。也可靠近建筑物独立设置。通道（斜道）构造要求：a、人行通道宽度不小于1米，坡度1：3;b、拐弯处设平台，通道及平台按临边防护要求设置防护栏杆及挡脚板;c、脚手板横铺时，横向水平杆中间增设纵向斜杆，脚手板顺铺时，接头采用搭接，下面板压住上面板。11）卸料平台卸料平台应自成受力系统，禁止与脚手架连接；卸料平台应便于操作，脚手板铺平绑牢。周围设置防护栏及挡脚板并用密目网封严。平台应在明显处设置标志牌、规定使用要求和限定荷载。（3）梁板模板支撑架梁板模板支撑架构造要求：1）设斜杆的框格在构架框格总数的1/2以上；2）扫地杆双向满设；3）立杆杆距不大于1.5m；4）水平杆步距不大于1.5m。模板支架立杆稳定性验算：立杆段的轴向力设计值N1.2NGK+1.4NQK1.212+1.42.718.18KNNGK-为其支架自重、新浇混凝土自重与钢筋自重标准值产生的轴向力总和。NQK-为施工人员及施工设备荷载标准值、振捣混凝土时产生的荷载标准值产生的轴向力总和模板支架立杆的计算长度l0h+2a1.5+20.83.1mh-支架立杆的步距。 a-模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度。长细比l0/i 3.1/0.0158196i-截面回转半径。483.5钢管为1.58cm。轴心受压构件的稳定系数，根据长细比查表的：0.188立杆截面面积A为4.89cm2模板立杆稳定性验算：N/A18180/（0.188489）198N/mm2f205N/mm2f-钢材的抗压强度设计值。故稳定性合格.（4）安全网 为了保证施工安全，建筑的外脚手架应设安全网。用里脚手架砌外墙，在墙外也应设安全网。每块支好的安全网应能承受160Kg的冲击荷载。架设安全网时，其伸出宽度不少于2米，外口高于里口，两网搭接应扎接牢固，每隔一定距离应用拉绳将斜杆与地面的锚桩拉牢。施工中要经常对安全网进行检查和维修，严禁向安全网内扔垃圾和物料。安全网要随楼层施工进度逐步上升。钢管等杆件架设安全网的斜杆或横杆，用钢管为483.5mm。凡腐朽和严重开裂的木材，虫蛀、枯脆、劈裂的竹杆均不得使用。工具式的吊杆来架设安全网时，吊杆沿建筑物外墙面垂直设置，间距与房屋开间相适应，一般为34米。吊杆的上端弯一直挂钩，以便挂在埋入墙体的销片上，另侧焊平挂钩，用以挂设安全网。（5）钢脚手架的防电措施钢脚手架不得搭设在距离35千伏以上的高压线路4.5米以内的地区和距110千伏高压线路3米以内的地区。钢脚手架在搭设和使用期间，要严防与带电体接触。钢脚手架需要靠近380伏以内的电力线路，距离在2米以内时，在架设和使用期间应断电和拆除电源。在钢脚手架上施工的电焊机、混凝土振动器等，要放在干燥木板上。操作者要戴绝缘手套，穿绝缘鞋。经过钢脚手架的电线要严格检查并采取安全措施。电焊机、振动器外壳要采取保护性接地或接零措施。夜间施工和深基操作的照明线通过钢脚手架时，应使用电压不超过12伏的低压电源。（6）钢脚手架的避雷措施搭设在旷野的钢脚手架，在雷雨季节应设避雷装置。避雷装置包括接闪器、接地级、接地线。避雷针，设在房屋四角的脚手架立杆上，高度不小于1米，并应将最上层所有的横杆连通，形成避雷网路。接地极尽可能采用钢材。接地极按脚手架上的连续长度在50米之内设置一个，并应满足离接地极最远点内过渡的电阻不超过10欧的要求。接地电阻不超过20欧。接地极埋入地下的最高点，应在地面下并不浅于50厘米，埋设时应将新填土夯实。接地线即引下线，可采用截面不小于16毫米2的铝导线或截面不小于12毫米2铜导线。接地线的连接要绝对接触可靠，连接是应将接触表面的油漆及氧化层清除，露出金属光泽，并涂中性凡士林。接地线与接地极的连接，最好用焊接，焊接点的长度应为接地线直径的6倍以上或扁钢宽度的2倍以上。设置避雷装置时应注意：接地装置在设置前要根据接地电阻限值、土的湿度和导电特性等进行设计，对接地方式和位置选择，接地极和接地线的布置。材料选用、连接方式、制作和安装要求等做出具体规定。装设完成后要用电阻表测定是否符合要求。接地极的位置，应选择人们不易走到的地方，以避免和减少跨步电压的危害，防止接地线遭受机械损伤。接地极应该和其它金属或电缆之间保持3米及3米以上的距离。接地装置的使用期在6个月以上时，不宜在地下利用裸铝导体作为接地极或接地线。施工期间遇有雷击或阴云密布将有雷雨时，钢脚手架上的操作人员应立即撤离。（7）脚手架的维护和管理用完的脚手架和构件、零件要及时回收，分类整理，分类存放。堆放地点要平坦，排水良好。钢管、角钢、钢桁架和其它钢件最好放在室内。弯曲的钢杆件要调直，损坏的构件要恢复，损坏的扣件、零件要更换。做好钢构件的防锈和木制件的防腐处理。扣件要涂由，螺栓宜镀锌防锈，使用35年保护层剥落后应再次镀锌。搬运长钢管、长角钢时，应采取防止弯曲。架应拆层单片装运，装卸时不得抛丢，防止损坏。（7）脚手架拆除脚手架操作人员必须持证上岗，认真做好技术交底工作，加强操作人员的安全教育工作。脚手架的拆除必须在工地负责人，安全员等有关人员同意后方可进行，拆除脚手架时，用安全网或其它醒目标志设置安全警戒区，并有专人看管。脚手架拆除顺序自上而下逐层拆除，严禁在拆架前先拆连墙构件；拆除的构件应用吊具吊下或人工递下，严禁抛掷；拆除的构件应及时分类堆放，以便运输、保管。拆脚手架期间，看管人员不得离岗。安全质量要求5.1质量要求脚手架的制作安装质量是保证适用、坚固、稳定、安全、节约的关键。控制质量的主要环节是：材料的规格和质量必须符合要求；构造必须符合规定，多立杆式脚手架的绑扎扣和螺栓拧紧程度，桥架的节点质量；要有牢固和足够的连墙点，以保证整个脚手架的稳定性；脚手板要铺满，铺稳，不能有空头板；多立杆单排脚手架要按照规定留设架眼；垂直运输架的揽风绳应按规定拉好，锚固牢固。5.2安全技术要求脚手架工程必须有完善的安全防护设施。要按规定设置安全网、安全护栏、安全挡板及吊盘的安全装置等。10米以上的脚手架在操作层下面留设一步脚手板以保证安全。若材料不足等原因不能留设安全层，应在操作层下张设安全网或其它安全措施。吊、挂式脚手架使用的挑架、桁架、吊架、吊篮、钢丝绳和其它绳索，使用前要作荷载检验，必须满足安全系数。必须有良好的防电、避雷装置，钢脚手架、钢垂直运输架设均应有可靠接地，雷雨季节高于四周建筑物的脚手架和垂直运输架应设避雷装置。操作人员上下架子，要有保证安全的乘人的吊笼、扶梯、爬梯或斜道。脚手架在搭设和使用过程中，必须随时检查，经常清除脚手架上的垃圾，注意控制脚手架过多地堆放材料或多人挤在一起。六级以上的大风、大雨，应暂停高空作业，雨雪停后，脚手架上必须有防滑措施。暂停工程复工和风、雨、雪后，应对脚手架进行检查，如有立杆沉陷、悬空、接头松动、架子倾斜、桁架变形以及空头板等问题，应及时采取加固、补救及其它处理措施。成品保护 (1)成立以项目经理为领导的成品保护小组，设专职成品保护员，并明确各有关部门和人员的岗位责任。(2)建立健全成品保护工作体系，严格执行我单位的工程施工安装产品保护程序。在安排施工生产的同时明确成品保护的基本要求和重点。制定相应的保护措施，并加强监督检查。(3)加强成品保护的宣传教育，使有关人员明白做好成品保护是满足施工正常进行的必要条件和维护职业道德的基本要求。各专业队或作业班组必须设认真负责的成品保护专管员。(4)加大成品保护工作的监管力度，一是现场操作人员的文明施工意识，二是制定必要的成品保护措施。因此应落实相应的奖罚制度和保证一定足够的人力物力投入。(5)协调各分包专业之间的交叉作业，周密计划合理安排各专业工序的进入和完成时间，落实时间段内的成品保护责任。定期召开会议，解决产品保护中存在的问题和纠纷。(6)组织办理产品保护交接手续，签定产品保护经济责任书，对产品保护的责任方追究经济责任，对蓄意和严重破坏产品的责任方加重处罚，直至追究刑事责任。季节性施工措施7.1雨季施工措施(1)雨季施工要结合实际，建立健全雨期施工安全保证体系，明确责任和分工，做到人员、物资、措施三到位，认真贯彻落实各项安全管理制度。切实抓好重点部位及项目的安全防范工作。 (2)做好脚手架等高耸物体的防大风、防雷击措施。脚手架、临时爬梯、操作平台等要满铺竹笆、木板并做防滑条，把防倾斜、防滑脱、防坠落作为防范重点。安全文明施工（1）操作人员做到岗前培训，持证上岗，工作岗位挂安全牌，显示岗位责任，岗位安全操作规程和岗位安全检查管理制度，施工人员要正确使用劳动保护用品，遵守安全操作规程。（2）施工现场加强管理，做到施工安全有序、材料堆码整齐；（3）进入现场人员必须佩戴安全帽、上岗证。上岗操作业禁止穿高跟鞋，拖鞋和赤脚。（4）工作坑周围设护栏，并配有照明设备。（5）施工区域周围用围栏围护，每日清理一次现场，在醒目处悬挂安全警示标牌，防护好周边环境。（6）对施工地段的所有路口、通道等要放安全标识和防护，防止意外情况发生。（7）拆装剩下废料尽量做到一日一清，不乱堆乱放，在施工中减少敲、砸等噪音；爱护周围绿化带，不进行人为破坏。（8）做好现场环境卫生工作，对施工中产生生活垃圾及生产垃圾应分类集中堆放，并及时清运，做到文明施工。（9）对既有设施做好保护工作，需设置围栏、悬挂醒目警示标志。（10）注意对周边环境的保护，减少施工中废水、废气、废渣的排放，对可能对环境造成恶劣影响的废物应交给有处理资质的单位统一进行处理。（11）加强施工管理，减少能源的不必要浪费。（12）加强职业健康安全教育，给从事特殊工种的人员发放相应的劳保用品及健康补贴。泵房下部结构为C30P8混凝土，封底为C20混凝土，垫层为C15混凝土，上部框架结构为C30混凝土。2.2水文地质、气象条件厂区地形较平坦，拟建场地属长江漫滩地貌单元。厂内岩土自上而下主要为素填土，粉质粘土或淤泥质粉质粘土，粉砂和细砂，地层分布不均匀，20m深度内无液化土。沉井部位勘探报告表明，该部位表层为1层素填土和2-1层粉质粘土，0.91.3m以下即为2-2A、2-2B粉砂地层，以下为2-3层细砂层，该层为沉井持力层。粉砂和细砂地层透水性强。南京地区地下水水位最高一般在78月份，最低水位多出现在旱季12月份至翌年3月份。场地潜水稳定水位埋深为1.032.20m，标高为5.365.89 m（吴淞高程系）。场地地下水类型为潜水，地层透水性总体表现为随深度增加而逐渐趋好的特征。场地地下水补给来源主要为地下径流和大气降水。地下水对混凝土结构和钢筋混凝土结构中的钢筋无腐蚀性，对钢结构具弱腐蚀性。2.3地上障碍物：在沉井东北侧，有南钢矿渣堆高约10米，坡脚距离沉井约11米，地面堆载会对沉井施工造成不利影响。3. 施工部署3.1施工准备3.1.1技术准备1、掌握图纸及场地条件情况；2、做好技术交底，组织班组学习交底资料；3、混凝土浇筑技术参数计算。依据现场实际情况及每次浇筑混凝土数量进行混凝土浇筑质量技术参数控制计算。4、上道工序已验收完毕3.1.2机具准备准备各浇筑部位所需施工机具，混凝土泵车、插入式振捣器（HZ6-50插入式，HZ6X-30行星式）、溜槽、铁锹、半截水桶、泵管、布料杆等。3.1.3物资准备本工程全部采用商品混凝土，在每次浇筑前一天技术部门提供材料计划并由物资部门与商品混凝土供应商联络安排供应计划，每次商品混凝土开盘前必须由商品混凝土供应商提供砂石、水泥、粉煤灰及各类外加剂检测报告及商品混凝土合格证。3.2施工顺序安排依据沉井施工方案及施工缝留设原则，主体工程混凝土浇筑部位顺序安排如图1，各节点工期安排如下：1、（9.5003.400）标高刃脚及井字梁浇筑：2009.7.202、（3.4001.300m）标高沉井井筒浇筑：2009.8.043、（1.3006.000m）标高沉井井筒浇筑：2009.8.194、封底混凝土水下浇筑：2009.10.185、底板混凝土浇筑：2009.10.236、（5.1000.000）标高隔墙浇筑：2009.11 .037、（0.0005.900）标高隔墙及5.900标高平台浇筑：2009.11.178、（6.0008.800）标高池壁及8.800标高梁板浇筑：2009.12.079、（8.80013.900）标高柱及13.900标高梁浇筑：2009.12.1710、（13.90016.800）标高柱及16.800标高梁及挑檐造型浇筑：2009.12.2711、（16.80018.000）标高柱及18.000标高屋面梁板浇筑：2010.1.0512、构造柱及门柱浇筑：2010.1.11（9.53.4m）标高刃脚及井字梁各浇筑部位浇筑顺序安排 图1（3.4001.300m）标高沉井井筒浇筑（1.3006.000m）标高沉井井筒浇筑封底混凝土水下浇筑（9.5003.400）标高刃脚池壁及井字梁浇筑沉井不排水挖土下沉底板混凝土浇筑（5.1000.000）标高隔墙浇筑（0.0005.900）标高隔墙及5.900标高平台浇筑浇筑（6.0008.800）标高池壁及8.800标高梁板浇筑（8.80013.900）标高柱及13.900标高梁浇筑（13.90016.800）标高柱及16.800标高梁及挑檐造型浇筑（16.80018.000）标高柱及18.000标高屋面梁板浇筑构造柱及门柱浇筑弧形外墙及女儿墙砌筑3.3劳力机具安排依据每次浇筑混凝土数量及混凝土泵送时间及相关混凝土技术要求，计算确立配备泵车及罐车数量。各浇筑部位劳力及机具数量安排 表1浇筑部位劳力(人)机具（台）混凝土工模板工钢筋工电工泵车罐车振动棒（9.5003.400）标高刃脚及井字梁122112104（3.4001.300m）标高沉井井筒122112104（1.3006.000m）标高沉井井筒122112104封底混凝土4底板混凝土61112（5.1000.000）标高隔墙6111152（0.0005.900）标高隔墙及5.900标高平台7111152（6.0008.800）标高池壁及8.800标高梁板7111152（8.80013.900）标高柱及13.900标高梁7111152（13.90016.800）标高柱及16.800标高梁及挑檐造型7111152（16.80018.000）标高柱及18.000标高屋面梁板7111152构造柱及门柱1111214. 施工方案混凝土养护混凝土振捣混凝土泵送混凝土运输混凝土搅拌混凝土泵送混凝土泵送4.1沉井井壁混凝土浇筑工艺4.1.1混凝土浇筑技术参数计算4.1.2混凝土浇筑顺序及工艺：1、混凝土浇筑顺序及泵车架设见图22、浇筑工艺：4.1.3大体积混凝土浇筑抗裂措施4.2隔墙及5.9m平台混凝土浇筑工艺4.3框架结构混凝土浇筑工艺4.3.1混凝土浇筑顺序及工艺5. 质量标准6. 质量保证措施7. 安全施工措施8. 环境保护措施目 录第一章 项目的意义和必要性11.1 项目名称及承办单位11.2 项目编制的依据11.3 肺宁系列产品的国内外现状21.4产业关联度分析31.5项目的市场分析4第二章 项目前期的技术基础82.1成果来源及知识产权情况，已完成的研发工作82.3产品临床试验的安全性和有效性8第三章 建设方案233.1建设规模233.2 建设内容233.3产品工艺技术233.5产品质量标准293.6 土建工程373.7 主要技术经济指标39第四章 建设内容、地点414.1 建设内容及建设规模414.2 建设地点414.3外部配套情况44第五章 环境保护、消防、节能465.1 环境保护465.2消防495.3节能50第六章 原材料供应及外部配套条件落实情况526.1主要原辅材料、燃料、动力消耗指标526.2 公用工程54第七章 建设工期和进度安排567.1建设工期和进度安排567.2建设期管理56第八章 项目承担单位或项目法人所有制性质及概况578.1 项目承担单位概况578.2 企业财务经济状况588.3 项目负责人基本情况59第九章 投资估算与资金筹措629.1 项目计算期629.2 投资估算的编制依据及参数629.3 投资估算629.4 资金筹措649.5 贷款偿还64第十章 财务评价6510.1财务评价依据6510.2销售收入和销售税金及附加估算6510.3利润总额及分配6610.4盈利能力分析6610.5不确定分析6610.6财务评价结论68第十一章 项目风险分析，效益分析6911.1 风险分析6911.2 效益分析70 中铁四局南京市桥北污水处理系统一期工程项目经理部 21
