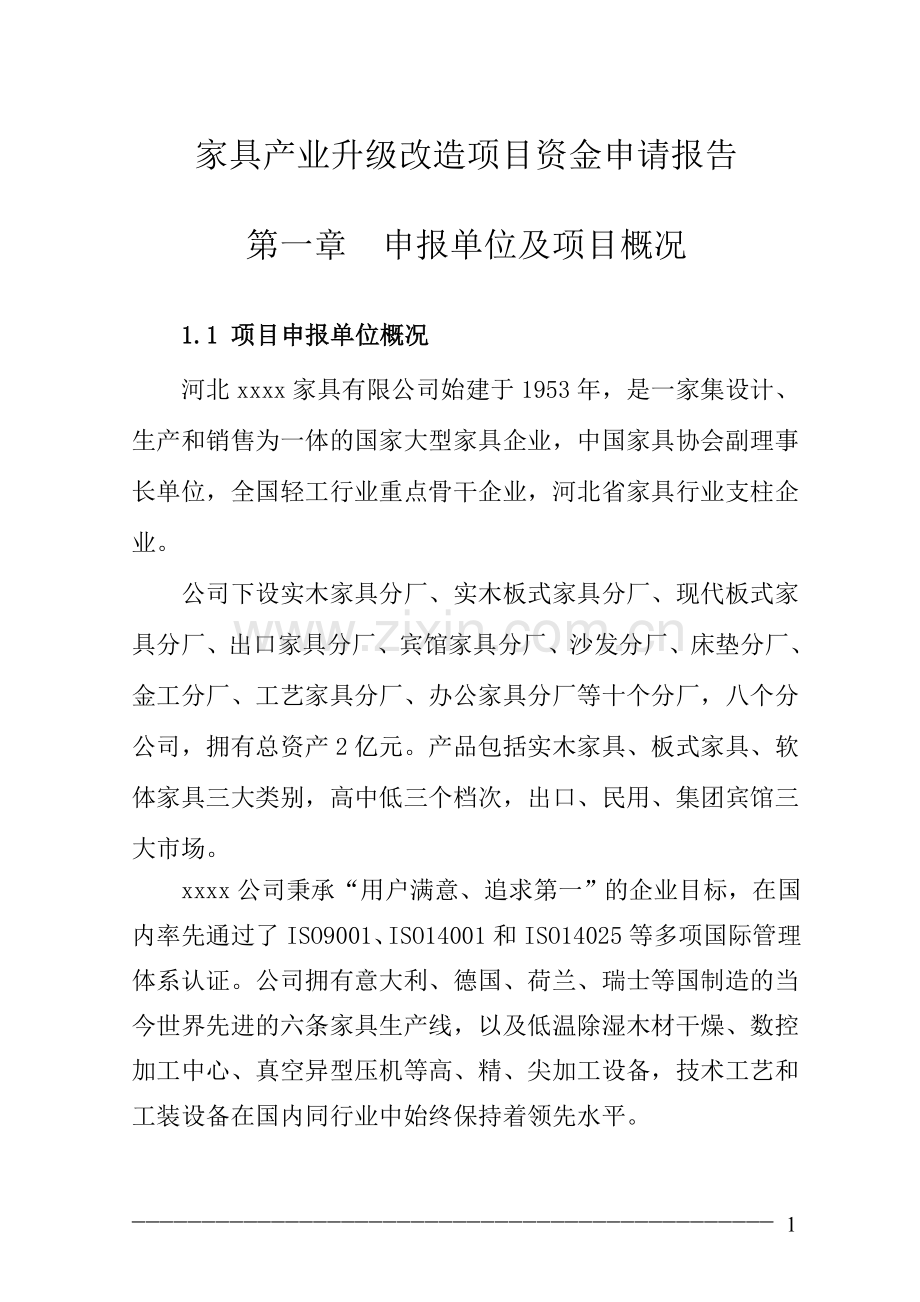

1、家具产业升级改造项目资金申请报告第一章 申报单位及项目概况1.1 项目申报单位概况河北xxxx家具有限公司始建于1953年,是一家集设计、生产和销售为一体的国家大型家具企业,中国家具协会副理事长单位,全国轻工行业重点骨干企业,河北省家具行业支柱企业。公司下设实木家具分厂、实木板式家具分厂、现代板式家具分厂、出口家具分厂、宾馆家具分厂、沙发分厂、床垫分厂、金工分厂、工艺家具分厂、办公家具分厂等十个分厂,八个分公司,拥有总资产2亿元。产品包括实木家具、板式家具、软体家具三大类别,高中低三个档次,出口、民用、集团宾馆三大市场。xxxx公司秉承“用户满意、追求第一”的企业目标,在国内率先通过了ISO9
2、001、ISO14001和ISO14025等多项国际管理体系认证。公司拥有意大利、德国、荷兰、瑞士等国制造的当今世界先进的六条家具生产线,以及低温除湿木材干燥、数控加工中心、真空异型压机等高、精、尖加工设备,技术工艺和工装设备在国内同行业中始终保持着领先水平。“xxxx”家具先后荣获“中国家具质量最高奖国家银质奖”、“国家优质产品”、“全国用户满意产品”等56项大奖,连续15年保持“河北省轻工行业排头兵”的殊荣。产品畅销国内18个省、市,远销日本、德国、英国等国际市场,并进入了北京钓鱼台国宾馆、中南海、人民大会堂、首都机场总统候机室、外国驻华使馆等高级寓所,江泽民、李鹏、乔石、迟浩田等原党和国
3、家领导人先后参观了xxxx家具公司,并给予了高度评价和赞扬。xxxx家具具有良好的品牌效应,在华北及京津地区享有较高的知名度,市场潜力巨大。公司陆续通过ISO9001:ISO14001及中国环境标志认证,管理规范,并且通过清洁生产审核。依托东北林学院,北京林学院,中南林学院等名优学校及专家的支持,使得xxxx家具的设计、制作、生产管理水平具国内一流。xxxx家具2006年再次中标钓鱼台大酒店奥运工程项目,成为2008年奥运会首批官员下榻专用家具。2007年8月20日,“xxxx”牌家具商标,被中国国家工商行政管理局认定为“中国驰名商标”。2007年10月,河北xxxx家具有限公司生产的家具,被
4、国家环保总局授予“中国环境标志产品认证证书”。2007年12月,“xxxx”牌沙发被中华人民共和国国家质量监督检验检疫总局授予“产品质量免检证书”。2007年12月,河北xxxx家具有限公司被中华人民共和国人事部、中国轻工业联合会、中华全国手工业合作总社联合授予“全国轻工先进集体”荣誉称号。2007年12月,“xxxx”牌家具被中国产品质量监督管理中心,中国品牌质量诚信管理委员会授予“中国著名品牌”荣誉称号。2010年1月,河北xxxx家具有限公司被评为河北省家具行业AAA级信用企业。2010年1月,河北xxxx家具有限公司被评为河北省家具行业二十强。2010年3月,河北xxxx家具有限公司荣
5、获河北省明星企业。1.2 项目申报单位财务状况2008年,公司完成工业总产值15540万元,销售收入16537万元,利税1668万元。2009年,公司年产值17405万元,利税2062万元,其中利润1181万元。2009年公司资产总额22051万元,固定资产16050万元,流动资产9115万元,净资产11881万元,负债总额2357万元,所有者权益11881万元,销售收入20354万元,净利润886万元,资产负债率43.23%。1.2 项目概况:1.2.1 项目名称:河北xxxx家具有限公司退市进郊及产业升级改造项目1.2.2 建设单位:河北xxxx家具有限公司1.2.3 建设性质:在建1.2
6、.4 项目负责人: 1.2.5 项目技术负责人: 1.2.6 建设地点: 1.2.7 建设背景:河北xxxx家具有限公司自改革开放以来,实行了“内联外引”的治厂方针,与上海家具厂和东风沙发厂搞了经济技术协作,引进了人才和技术。同时从国外引进了先进的设备,连续进行了四期大规模的技术改造。陆续引进了两条板式家具生产线,一条席梦思床垫生产线,一条油漆辊淋生产线,同时引进了全自动雕刻机等高档家具生产高精尖设备。这些改造不仅扩大了产量,提高了产品质量,而且增强了企业的经济效益。公司产品自87年起陆续获得一个国优、七个部优、十一个省优,市级以上荣誉称号186项。目前公司产品畅销华北五省及京津等地,产品供不
7、应求。但近几年以来,随着人民生活水平的日益提高及国家安居工程及福利房改下策的实施,人民对高档家具的需求日益扩大,要求家具的生产不但有产量,而且有质量的飞跃,公司虽然几次技改引进了部分生产设备,但板式家具的油漆工艺一直没有质的突破,高档家具的产量和质量难以大幅度提高,造成了白坯产量大,油漆卡脖子的局面。且按目前的生产工艺及设备工人劳动强度大,油漆消耗量大,废气产生量大;另外生产车间含尘废气净化设备技术落后,净化效果较差。为了解决目前的实际问题,降低产品成本,增强产品的竞争能力,提高企业效益,改善工人操作环境及区域环境质量,河北xxxx家具有限公司拟从更新家具涂饰工艺和木质粉尘净化设备着手,利用清
8、洁能源,开展全公司大气污染综合防治工作,减少油漆废气的排放、实现木质粉尘稳定达标排放、从而节约资源,降低能耗,促进企业可持续发展。1.2.8 建设规模:该项目占地面积184.39亩,建设8条家具生产线,总建筑面积79070平方米。建成后年生产能力为100万件家具。1.2.9 建设内容:建设8条家具生产线,配套建设生产车间1座、仓库1座、办公楼1栋、职工宿舍楼1栋以及门卫和配电室,总建筑面积79070平方米。共有设备431台(套),其中:利用原有设备346台(套),新购置设备85台(套)。1.2.10 总投资及资金来源:项目总投资21000万元,其中:建设投资17522.4万元,建设期利息158
9、7.6万元,铺底流动资金1890万元。资金来源:自筹6300万元,银行贷款14700万元。1.2.11 项目用地规模:项目规划总用地122900平方米(合184.39亩)。详见用地平衡表1.1。工程用地平衡表 序号用地构成单位面积所占比例备注1建筑用地平方米7207058.64%2道路及硬化用地平方米2100017.09%3绿地平方米1820014.81%4停车场平方米116309.46%合 计平方米122900100%该项目主要建筑物建筑面积一览表序号项目名称建筑面积(m2)层数层高(米)1生产车间50000152仓库2000018.53宿舍楼1000634办公楼1000335门卫20136
10、配电室50157合计790701.2.12 技术经济指标:根据工业项目建设用地控制指标(国土资发200824号)要求,投资强度555万元/公顷;容积率0.8; 行政办公用房占地7%;建筑系数30%;绿地率20%。主要技术经济指标序号项目单位数量备注1占地面积m21229002总建筑面积m2790703构筑物占地面积m2720704投资强度万元/公顷1425.75容积率0.816行政办公用房占地比例%1.67建筑系数%58.68绿地率%14.89绿化占地面积m2182001.3 工程建设方案1.3.1 总图布置与运输本项目建设地点位于 。在总体布局上分成两个功能区,即生产和产品仓储区及办公生活服
11、务区。总建筑面积79070平方米。生产和产品仓储区位于厂区中部和南部,主要布置有生产车间和仓库;办公生活服务区位于厂区北部,主要包括办公楼,职工宿舍等。本项目面向火炬大街和信都路各设一个出入口,并设门卫室各一个,以保障安全,同时可方便车辆运入原料,运出产品。根据总平面布置,厂区设置有主干道与场外道路相通。生产区主干道宽12米,次干道宽7米,可以满足厂区交通和消防的通行要求。厂区雨水根据地形情况组织排水,经管道流出厂区。为改善厂区的环境状况,在建筑物的四周和道路的两侧布置绿化,以达到改善厂区环境的目的。1.3.2 土建工程该项目生产车间和仓库采用钢架结构,办公楼、宿舍楼采用框架结构,门卫室、配电
12、室采用砖混结构。1.3.3 道路、绿化、给排水工程1、道路工程本项目主要道路按城市级次干路设计,路面类型为沥青砼结构。具体结构为:4cm厚细粒式沥青砼(AC.13F)表面层,6cm厚中粒式沥青砼(AC.25C)下面层。基层为18cm厚石灰粉煤灰碎石(厂拌)和15cm厚12%石灰土。结构总厚度59厘米。2、绿化工程本项目绿化工程在项目区内道路两侧绿化带进行集中绿化,绿化面积为18200平方米,另外在各类用房周边和所有空闲地种植适宜当地生长的行道树、绿篱及花草。绿地率为14.8%。尽可能打造优美的环境条件。3、给水工程本工程水源由市供水总公司供应,水质符合我国现行生活饮用水标准,本项目用水量主要为
13、生产用水、生活办公用水、灌溉用水。根据河北省用水定额(试行)的要求进行估算。消防给水:项目消防给水系统为低压给水系统,灭火时由消防车加压,消防栓间距不超过120米,内备有100m3贮水池两座,作为应急消防用水。4、排水工程项目区排水实行雨污分流方式,雨水排水建有单独排水管道,收集后流向地下储水池,可用于绿化灌溉。生产污水处理后可回用,其他污水经处理后排入地下管道,流向污水处理厂。1.3.4 供电工程本工程供电电源由项目区附近高压线引入。 主要建筑物设接地网,接地网的接地电阻小于4欧姆。建筑物内所有电器设备的不带电部分、所有用电设备的机架以及所有金属管道均就近和接零网接通,形成等电位连接。所有钢
14、结构建筑屋顶设闭雷网,钢柱做引下线,基础做接地极进行防雷,防雷接地和接地网共用接地极。1.3.5 空调、制冷(1)室内外设计参数及要求室外设计参数: 室外计算温度 35.2室内控制温度 26.28,取26; (2)空调、制冷系统夏季空调的任务以办公降温通风为主。1.3.6 供暖本项目采暖采用集中供热。供热室外设计参数:冬季采暖室外计算温度0.8,冬季采暖室内设计温度18。由于目前建筑节能材料的大力推广及节能设计标准和节能技术规范的实施,建筑物的采暖指标已大大降低。1.3.7 项目实施的管理1.3.7.1管理机构根据河北省计委转发国家计委关于建设项目实行法人责任制的暂行规定的通知(冀计投1996
15、472号文),该项目实行项目法人责任制。项目法人单位为河北xxxx家具有限公司,法定代表人贾然。项目法人全权负责项目的建设,包括项目资金申请报告编写与审批、地质勘探、施工图设计、招投标、建筑安装施工、设备材料购置安装、地面硬化、绿化及配套工程、竣工验收等工作,也包括项目建成后的管理,债权、债务清偿等,对项目终身负责。总之,从项目前期工作到建设完成乃至建成后的物业管理工作,一条龙负责到底。在项目实施过程中,严格执行国家、省、市商品房政策,建立健全各项管理和监控机制,实现安全、科学、高效运营。1.3.7.2 工程监理和建筑质量的监督、检查为确保工程质量,争取创造邢台市建筑质量一流工程。按照国家实行
16、项目监理制的要求,委托有资质的监理部门对工程建设进行全面监理,并实行工程质量和工期责任制。项目法人单位配合监理公司及质监站人员的工作,及时处理问题、消除隐患。1.3.8 项目实施进度安排本项目拟从2009年8月前完成项目的前期准备工作,2009年8月开始建设,到2011年7月建成使用,详见项目实施进度计划表。第二章发展规划、产业政策和行业准入分析2.1 发展规划分析“十一五”时期是承前启后的重要历史发展时期,是全面提高我国的综合国力、国际竞争力和抗风险能力的历史发展时期。党的十六届五中全会建议中提出 “十一五”时期的发展目标与全面建设小康社会相衔接,提出“实现2010年人均国内生产总值比200
17、0年翻一番”和“单位国内生产总值能源消耗比十五期末降低20%左右”,体现了经济增长速度与质量效益相结合的要求。国家提出转变经济增长方式,要把节约资源作为基本国策,加快建设资源节约型和环境友好型社会,发展循环经济,高效利用资源,保护生态环境,促进经济发展,大力推广和普及先进实用技术,加快用先进技术改造传统产业。在这个大前提下,家具行业必须依靠调整产业结构,转变增长方式,走新兴工业化道路,才能实现可持续发展。中华人民共和国国民经济和社会发展第十一个五年规划纲要中指出,按照走新型工业化道路要求,坚持以市场为导向、企业为主体,把增强自主创新能力作为中心环节,继续发挥劳动密集型产业的竞争优势,调整优化产
18、品结构、企业组织结构和产业布局,提升整体技术水平和综合竞争力,促进工业由大变强。要加快运用高新技术改造提升传统产业,着力推进经济结构优化升级和发展方式转变,技术改造是贯穿工业化全过程的一项重要任务,各级各部门要以科学发展观为统领,充分认识现阶段技术改造工作面临的新形势、新任务、新要求,进一步解放思想,更新观念,加大力度,努力开创技术改造工作的新局面,加快传统产业改造升级,加快高新技术产业和先进装备制造业发展,加快提升企业技术装备和产品质量水平,增强企业核心竞争力。着力推进技术创新,着力推进信息化与工业化融合,提高企业信息化水平,通过关键技术、共性技术的推广示范,改进生产工艺,实现标准化、模块化
19、、柔性化生产,支持以清洁生产为目标的技术改造,以信息化改造提升企业生产管理。本项目是河北xxxx家具有限公司通过引进国内外先进生产工艺及设备进行技术改造,从而实现对传统优势产业升级改造的项目。2.2 产业政策分析本项目符合河北省产业发展专项资金筹集使用管理意见(冀政办201016号)中关于“重点扶持传统优势产业升级改造以及竞争力强、发展潜力大、管理规范、信誉良好的大型重点企业;重点扶持重大结构调整、重大技术创新项目,提升企业竞争力的技术改造等重点环节”的精神,符合轻工业调整和振兴规划(国务院办公厅2009年5月18日发布)中关于传统产业升级及技术改造的相关规定、符合林业产业振兴规划(20l0-
20、2012年)中重点扶持家具制造等十大支柱产业的相关规定;符合国家产业政策、邢台市国民经济和社会发展中、长期计划。项目的建设推动和促进了邢台传统产业的技术改造升级,使邢台传统产业逐步向先进制造业转化,产品的技术含量不断提高。有利于推进邢台优势传统产业结构调整和产业升级,提高邢台优势传统产业技术水平和企业竞争力,促进邢台优势传统产业可持续发展,加快邢台建设现代产业体系和转变经济发展方式,将产生良好的经济效益与社会效益。2.3 行业准入分析1、家具制造要严格按照职业病防治法和作业场所职业健康监督管理暂行规定(国家安全监管总局令第23号)等要求,采用无毒或低毒的油漆和胶黏剂,引进自动化机械设备,减少人
21、工操作,从源头上降低高毒物质危害。2、家具制造要加强企业职业健康管理,建立由企业主要负责人负总责的职业危害防治责任制,并层层分解落实到车间、班组。设立职业健康管理机构,配备具有职业危害防治专门知识的专兼职管理人员。建立并严格执行高毒物质危害检测制度,每年至少聘请有资质的技术服务机构进行一次高毒物质危害检测,并根据企业实际加强日常检测监控,确保作业场所有毒物质浓度符合国家标准。3、家具制造必须对存在高毒物质危害因素的岗位设置明显的警示标识,载明存在的职业危害以及紧急情况下应采取的防护措施。加强员工培训,提高接触高毒物质从业人员的自我防护意识。企业必须为从事喷漆、涂胶、晾漆等作业的工作人员配备符合
22、劳动防护用品选用规则(GB11651)和呼吸防护用品的选择、使用与维护(GB/T18664)要求的防护服、手套以及防毒面具,并督促其正确佩戴使用。必须对接触高毒物质危害因素的从业人员每年至少进行一次职业健康体检,并依法组织从业人员进行岗前、岗中和离岗职业健康体检。同时,还要按照法规要求,做好劳动用工、工伤保险、环境保护等工作。4、家具制造必须执行家具通用技术与基础标准、家具产品质量标准、家具产品试验方法标准、家具用化学涂层试验方法标准、家具用部分辅助材料及其试验方法标准等国家标准。第三章 资源开发及综合利用分析根据国家发展改革委关于发布项目申请报告通用文本的通知发改投资20071169号文的有
23、关规定,资源开发类项目包括:金属矿、煤矿、石油天然气矿、建材矿以及水(力)、森林等资源的开 发,应分析拟开发资源的可开发量、自然品质、赋存条件、开发价值等,评价是否符合资源综合利用的要求。本项目不属于资源开发类项目,属木材加工业项目,没有占用重要资源、多金属、多用途化学元素共生矿、伴生矿以及油气混合矿等的资源,木材加工是以木材为原料,主要用机械或化学方法进行的加工,其产品仍保持木材的基本特性。在森林工业中,木材加工业和林产化学加工同为森林采伐运输的后续工业,是木材资源综合利用的重要部门,且由于木材工业能源消耗低,污染少,资源有再生性,在国民经济中也占重要地位。第四章 项目采用的技术工艺先进性分
24、析4.1 项目采用的先进技术工艺概述本项目生产产品为:实木家具、板式家具、软体家具。执行标准:GB/T4893.3.31985,GB.5296.6.2004。本次升级改造不单是xxxx家具的退市进郊搬家改造,而是利用项目实施同时,淘汰部分落后工艺与设备,引进先进的管理与生产设备,进行升级改造。4.1.1 设计理念从家具的设计、原材料的选用、制作工艺,以及产品包装全部引入环保家具的理念。设计造型要适于人类生活用度即可,避免奢华,减少对各种资源的浪费。同时在设计过程中,采用CAD计算机辅助设计,优化各种部件的功能、造型和尺寸,做到合理利用好各种原辅材料,提高原辅材料利用率,减少对天然资源的浪费。4
25、.1.2 生产工艺为提高产品质量,生产节能、环保、绿色、舒适的家具,本项目采用国内成熟生产工艺与欧洲先进生产工艺相结合,部分关键工序与机台淘汰部分落后工艺与设备,引进欧洲先进的管理模式与设备。项目注重降低生产成本、提高原材料利用率,注重环保,注重高科技与自动化,降低工人劳动强度,提高效率,提高产品附加值,增加企业生产效益,从而全方位地对企业进行产业升级改造。公司已经与德国著名的舒乐公司进行多次交流,聘请该公司对项目进行全方位的设计,包括工艺流程、设备排列、设备选型、动力布置、取暖设计、通风设计、除尘设计、仓储设计、办公、员工宿舍、餐厅、活动场所等。4.1.3 生产管理在生产过程中,采用CAM计
26、算机辅助制造系统,提高原辅料利用率。4.1.4 环境保护及节能减排采取各种环保措施,减少环境污染,如木质粉尘的处理采取脉冲带式集中处理系统, 污染物达标排放。在产品的包装方面尽量采用可回收利用的纸质包装物,对环境无害。本项目胶黏剂,油漆等材料中,不含甲醛、苯、二甲苯等有毒有害物质,公司完全按照中国环境标志认证的有关要求采购各种原辅材料,各种污染物达标排放。4.2 工艺方案4.2.1 总体设想和设计原则(1)采用先进、成熟、可靠的工艺流程,关键设备和控制系统需引进先进、节能型产品,一般设备以安全可靠、经济适用、能耗降低为主。(2)结合项目本身建设的实际情况,尽可能节约投资和缩短工期,做到投资少、
27、工期短、达产快。(3)本项目总图布置尽可能紧凑、节约能耗、提高效益。(4)坚持可持续发展方针,认真贯彻执行国家和地方政府,有关节能、环境保护、安全生产及工业卫生、消防和抗震的政策、法规和规定,做到“三废”治理项目与主体工艺项目同时设计、同时施工、同时投入使用。4.2.2 家具制作工艺流程原木进厂木材锯解成板材风干干燥养生截锯双面刨光(单)多片锯优选锯切开齿对接四面刨光横向拼接定厚砂光机加工木单皮剪切拼花人造板进厂开料冷压板裁方定尺封边打孔白坯整理油漆涂饰组装检验打包入库。4.2.3 升级改造关键技术及先进性分析根据企业现有家具生产设备及技术优势,河北xxxx家具有限公司决定引进意大利CEFLA
28、公司三维自动喷涂及UV油漆辊涂生产线各1条,对原有生产工艺进行升级改造,以适应家具市场对高档板式家具的需求,其工艺及关键技术特点如下:4.2.3.1 三维自动油漆喷涂生产线1、工艺流程概述白茬工件由送料输送带进入扫帚除尘机,清除表面的灰尘,然后进入三维自动油漆喷涂机,由电子控制的往复式双喷头喷漆系统进行数控油漆自动喷涂。油漆喷涂后,工件经送料输送带进入垂直干燥机,干燥经过快速蒸发区,蒸发掉油漆中所含的溶剂,再经干燥区,由60的热风干燥油漆,再经冷却区逐渐冷却工件,油漆全部干燥固化。油漆喷涂、干燥完毕的工件经出料输送带至装配车间。工作流程如下:工件送料输送带刷帚除尘机三维自动油漆喷涂机(油漆加入
29、)送料输送带垂直干燥机出料输送带送装配车间其废气净化流程为:喷涂废气水洗式净化装置光量子废气处理装置净化废气达标排放2、关键技术特点及先进性介绍 先进的生产线自动控制系统本生产线配有电脑控制系统,可设定所有的工作参数,机器参数,具错误诊断系统和误操作处理。自动喷漆机工作时 ,工件在输送带上作匀速送料,喷枪则作横向往复运动,喷出的涂料在工件上成“之”字行轨迹,自动喷漆机设有可编程电子油漆节约装置,依靠数码及程序控制使喷枪自动开闭,并按工件的传送速度、大小、形状对工件进行喷涂,整个工作过程全部实现自动化。生产设备来自欧洲的著名设备生产厂家,代表着世界木工机械及家具油漆工艺的最高水平。 产品部件涂饰
30、质量好自动喷涂线全部采用中压空气辅助无气喷涂,取代传统的手工空气喷涂。二者相比,中压空气辅助喷涂可喷涂的涂料粘度可以较高,喷涂效率高,产量大,生产稳定,而且空气辅助提高了油漆的雾化程度,能充分满足涂层光滑度的要求,非常适用于家具的底漆和面漆涂饰。自动喷漆机带有两只机械手,每只机械手配有四只喷枪,每只喷枪可任意设定喷涂方向及开闭时间,工件在输送带匀速进料时,往复快速运动的喷枪可对工件的表面、边角、沟槽进行均匀喷涂 。而传统的手工喷涂对操作工人的劳动技能要求较高,质量得不到保证。同时系统全封闭,从清扫除尘机一直到自动喷涂机及垂直式干燥机,全部是全封闭工作。通排风经双级过滤,并设有正负压自动检测系统
31、,工件上绝少有灰尘。油漆系统的干燥经过快速蒸发区,蒸发掉油漆中所含的溶剂;再经干燥区,由60的热风干燥油漆,再经冷却区逐渐冷却工件,油漆能全部干燥固化,硬度高,无起泡针孔及橘皮现象。 节约原材料及能源效果好自动喷涂生产线选用中压空气辅助无气喷枪,漆雾运动速度较普通空气喷枪完全靠压缩空气雾化慢,因而在喷涂过程中,漆雾反弹较少,提高了油漆利用率。喷涂线装有感应检测装置,可判断出工件在输送带上的形状及运行速度,从而可自动调整喷枪往返移动中的开闭时间,避免了涂料的过喷和少喷,比传统的手工喷涂精确可靠。同时喷涂线的输送带配有过量喷涂自动清洁及油漆回收装置,过喷的油漆能全部回收,回收的油漆中透明类的油漆都
32、可以经过过滤处理后重新当做底漆再次利用,这样也提高了油漆的利用率。经过几方面的节约,油漆的利用率由原来人工喷涂的40%升至自动喷涂的70%。采用自动喷涂生产线后,减少了水洗喷漆台的环节,节约水资源。本自动喷涂生产线配带式盒匣重直式干燥机,该干燥机占地面积少,进料速度较快,工件从进入干燥机到干燥完毕,出料时间约1小时。对已喷完油漆涂料的工件,利用盒匣,空间叠放,确保干燥机内通风循环的加热和冷却,同时加热按再循环空气原则进行工作,热风可循环利用。故可在较短的时间内有较高的干燥效率,对热能的需要量也非常低。从而提高了干燥效率,减少了占地,节约了能源。 环境效益好生产设备来自欧洲的著名设备生产厂家,代
33、表着世界木工机械及家具油漆工艺的最高水平,“三废”排放完全符合欧洲及中国国家环保标准。本系统采用全自动控制,工人只需设定程度和工作参数,添加油漆涂料,负责放置和收取工件,喷涂过程及干燥周转全部由设备自动完成,大大降低了工人的劳动强度,改善了工作环境。整个机加工过程中全配套中央吸尘系统,粉尘集中处理,达标排放。由于自动喷涂设备对油漆涂料利用率的提高,生产过程中产生的油漆雾浓度由人工手动喷涂时的500mg/m3降低到142mg/m3左右,大大减轻了后续废气处理设施的处理负荷,每年可从源头减少油漆排放51.43t。 4.2.3.2 UV油漆辊涂生产线1、工艺流程概述基材表面清洁辊涂腻子UV固化砂光
34、辊涂底漆UV半固化辊涂底漆UV固化砂光 辊涂面漆(可加色)UV固化包装2、关键技术特点及先进性介绍环保常用的聚氨酯漆(PU漆)、不饱合聚酯漆(PE漆)及硝基漆(NC漆),在施工过程中有近一半的溶剂(如甲苯、二甲苯、酮、酯、苯乙烯)及游离单体(如游离甲苯二异氰酸酯TDI)挥发到空气中,污染环境、危害人类的健康。UV漆的固含量达到95%以上,使用过程中无有机溶剂的挥发,所含成分全部固化成膜,是一种环保漆。节能UV漆固含量高,全部成膜,施工当中基本无损耗。使用UV漆的成本比使用传统油漆节省20.50%,成本低。4.2 设备方案4.2.1 设备选型的原则设备应选择国内现有的先进、成熟、可靠的设备,在主
35、要设备选型上按以下原则进行:(1)所选择设备性能先进,技术成熟,应达到目前国内先进水平,运转稳定可靠,能够满足工艺要求。(2)设备性价比合理,使投资方能够以合理的投资获得符合要求的设备。(3)充分考虑设备的正常运转费用,在保证工艺要求的同时,降低运转成本。(4)设备生产厂家具有国内一流装备,管理科学,达到国际质量认证标准。(5)对生产设备进行合理配置,充分发挥各类设备的最佳技术水平。4.2.2引进新设备主要参数及先进性分析本项目购置新设备85(台)套。包括引进意大利三维自动油漆喷涂线及废气净化系统。1、意大利三维自动油漆喷涂线生产线主要技术参数:最大工件长度 2100 2 mm 最小工件长度
36、350 mm 最大工件宽度 1300 mm 最小工件宽度 100 mm 最大工件厚度 60 mm 最小工件厚度 10 mm 最大工件弯曲度 10 mm 最大加工速度 7 m/min 最小加工速度 2.5 m/min 托架最大可承受重量 70 kg 油漆 亚光漆( 25 gloss)半亚光漆(30 40 gloss)生产线主要设备: a. Cefla 自动计时进料器 b. Sorbini 自动顶 / 底清扫机 c. Cefla 自动往复喷涂机 EASY 2000W d. Cefla 自动双速式输送机 e. Cefla 四组合立式干燥机 f. Cefla 自动双速式输送机 g. Cefla 空气过
37、滤装置设备先进性分析a. 配有两组往返走动的喷枪架,最多可安装66把喷枪,并具备3组油路。b. 专利设计的输送系统,具有油漆回收再利用功能。c. 输送带清洗系统装在一组置于输送带底部的车架上,整组车架可被拉出作保养维修。d. 用水帘吸收空气中的过剩油漆,Scrubber装置净化排出户外的空气。e. Skimmer系统自动净化在喷房内的污水,循环再利用。 f. 在进料区设有一排共60个电眼,用作检测进料工件的规格和位置,无需用人工再作调整。 h. 电子式操作版面,具备图象显示,便于监控和编程。i. 整个喷涂区均被覆盖并被加压,有效防止灰尘进入。2、废气净化系统主要设备引进HDX-M系列组合式袋滤
38、除尘系统,可根据不同的粉尘性质利用不同的过滤材料,对含尘气体中的粉尘进行拦截,阻留,兼以碰撞、扩散、静电、沉降等作用,使含尘空气得以净化。先进性分析此系统设备在工作的同时,可采用定时反吹风或脉冲喷吹等清灰机构,清除附著在滤料上的灰尘使滤料,使除尘器再次恢复过滤能力,清灰时不停机,不影响生产。它具有除尘效率高(除尘效率:99.5%,粉尘排放浓度:80mg/m3),适应范围广,无二次污染和维护方便等优点。3、先进的实木优选锯选料、下料系统材料的优选采用自动优选系统,可有效提高工作效率,优化出材率,比常规选料节约5%以上材料。锯切精度高,误差在0.5.1.5mm之间,锯切选料锯口能更贴近节疤、腐朽等
39、切除点,下料尺寸更准确,不必因为锯切误差大而多预留加工量(一般在5.10mm),仅此一项,能提高木材利用率2%以上。工作过程中全部由计算机控制运行,不存在人为肉眼目视而造成的切割偏差,无视觉疲劳,无人为因素影响出材率,提升出材率至少1%。由于工作过程中全部采用计算机控制,效率更高,可节约更多普通锯切设备,节约人工,节约用电,节约场地。锯切完毕自动记录加工数量及种类,自动分选,便于及时统计生产信息,便于生产管理。操作过程中,工人完全不接触锯片,彻底杜绝安全隐患。在板材的锯切过程中,选料方式,切断方式的智能化和灵活性对提高板材的出材率,提高工作效率有关键作用。先进的电脑控制优选锯自身装有测量系统,
40、能对木材进行测量,获取木材有效数据,包括尺寸、等级、缺陷等信息,然后计算机根据客户锯切清单和要求计算出最佳的锯切组合,指挥设备进行锯切,并对其进行归类堆垛。可以根据需要采取优选锯切方法:一是长度优选,按照最大出材率优化。二是价值优选,按照价值最的方案锯切。三是根据订单优选,按照订单需要锯切各种规格。四是缺陷锯切,去除木材的缺陷部分。五是长料锯切,只切长料。六是零废料锯切,只要满足最短指接长度,将不进行废料锯切,保证出材率。设备加工的优化模式操作都非常简单,经过简单的培训即可完全掌握。同时自带电脑统计功能,可为工厂管理提供准确详细的生产数据,根据生产需要可多部设备联网操作,用最少的投资获得最大的
41、收益。优选锯设备的利用,可大大提高木材出材率,据专家估算,节省木材可达10%左右。4、具有自动上料及优化功能的全电脑板材开料锯项目的人造板开料拟选用计算机控制的板材开料锯,该锯具有自动上料系统、气浮式工作台面、电脑数据自动优化系统,工作时电脑指示板材的开料顺序与方法、人与电脑即时情景对话、自动计算工作量、工作时间、废料清单再利用系统等。在家具制造管理系统数据库的支撑下,开料锯装有条形码管理打印系统,所开的每一件部件都有独特的身份特征:板材的种类、尺寸、部件功能及位置、封边情况、打孔情况、五金情况都可通过设备安装的条形码系统自动识别,识别后传输给电脑,电脑控制设备进行封边、打孔、装填五金等。为下
42、一步的自动化生产流程打下基础。5、全自动电脑控制双边归方封边系统传统的家具裁方、封边只是单机工作,整个过程需要双端铣顺向加工、转向机、双端铣横向加工、单边封边机四次加工共七个步骤方能完成一个工件的加工过程。全自动电脑控制双边归方封边系统集上述设备功能于一体,可一次性瞬间完成其所有功能。该设备同样具有条形码识别系统,部件的条形码一旦被识别,电脑系统会自动调整生产线的各个加工单元,瞬间完成设备调整工作,及时加工。设备采用自动上下料系统,提高了生产效率、降低了工人劳动强度,减少了工件工序之间搬运造成的磕碰损伤,充分发挥了设备的功效6、全自动电脑控制钻孔系统传统的家具部钻孔采用单排钻、三排钻、四排钻、
43、六排钻等手工调整的钻孔模式,每次更换部件品种时工人调机时间长,易加工错误,对工人的技术要求高,劳动效率低。全自动电脑控制钻孔系统配有先进的钻孔装置,X轴向装有四支钻组,Y轴向装有八支钻组,Z轴向装有三十支钻组,并且装有槽锯一组,镂铣头一组。工作时操作者只要告诉电脑每个钻组的钻头直径情况,通过条形码或人工录入部件的加工孔位,设备的优化系统自动计算钻孔加工路径,瞬间完成,部件的XYZ三个方向的孔径可一次定位加工完成。加工过的程序可以储存在数据库系统,再一次加工时,不用重新录入,直接调用程序进行加工。该设备具有柔性化制造系统的一切优点,能同时满足个性化生产与大规模定制的一切要求,真正实现“批量为一,
44、调机为零”的生产方式,适应将来用户个性化需求要求。综上所述,河北xxxx家具有限公司本次技改项目所采用的技术工艺及设备以数字化、自动化、节能环保、资源综合利用为主要出发点,对企业进行全方位的产业升级改造。同时先进的计算机辅助制造系统大大缩短了新产品的设计研发周期,增强企业产品创新能力,提高了家具制造的技术装备水平,提高了企业适应市场竞争的能力,其工艺、设备引进自国内外先进厂家,在同行业中具有领先地位,其技术在现今乃至今后都具有一定的先进性与前瞻性。第五章节能方案分析5.1 项目节能设计依据5.1.1 相关法律、法规和政策(1)中华人民共和国节约能源法(中华人民共和国主席令第90号公布);(2)
45、中华人民共和国可再生能源法(中华人民共和国主席令第33号);(3)中华人民共和国清洁生产促进法(中华人民共和国主席令第72号);(4)中华人民共和国循环经济促进法(中华人民共和国主席令第4号);(5)国家发改委节能中长期专项规划(发改环资20042505号印发);(6)产业结构调整指导目录(2005年本)(国家发改委第40号令发布);(7)中国节能技术政策大纲(2006年);(8)能源标识管理办法(国家发改委、质监总局令第17号发布);(9)民用建筑节能管理规定(国家建设部长令第76号发布);(10)河北省节约能源条例(河北省第十届人大常委会公告第57号公布);(11)河北省人民政府关于加快发
46、展循环经济的实施意见(冀政200619号);(12)国家发改委关于加强固定资产投资项目节能评估和审查工作的通知(发改投资20062787号);(13)河北省固定资产投资项目节能评估和审查暂行办法(冀政办函200820号)。5.1.2 相关标准及规范(1) 公共建筑节能设计标准(DB13(J)812009);(2)用能单位能源计量器具配备和管理通则(GB17167-2006);(3)三相配电变压器能效限定值及节能评价值(GB20052-2006);(4)评价企业合理用电技术导则(GB/T3485-1998);(5)评价企业合理用热技术导则(GB/T3486-1993);(6)清水离心泵能效限定值及节能评价值(GB19762-2005);(7)单元式空气调节机能效限定值及能源效率等级(GB19576-2004);(8)中小型三相异步电动机能效限定值及节能评价值(GB18613-2006);(9)建筑照明设计标准(GB50034-2004);(10)通风机能效限定值及节能评价值(GB19761-2005);(11)城市道路照明设计标准(CJJ45-2006);(12)河北省用用水定额(试行)(河北省水利厅、节水办2001年11月发布);(13)全国民用建筑工
