成都某研究所综合楼安装施工组织1工程施工组织.doc

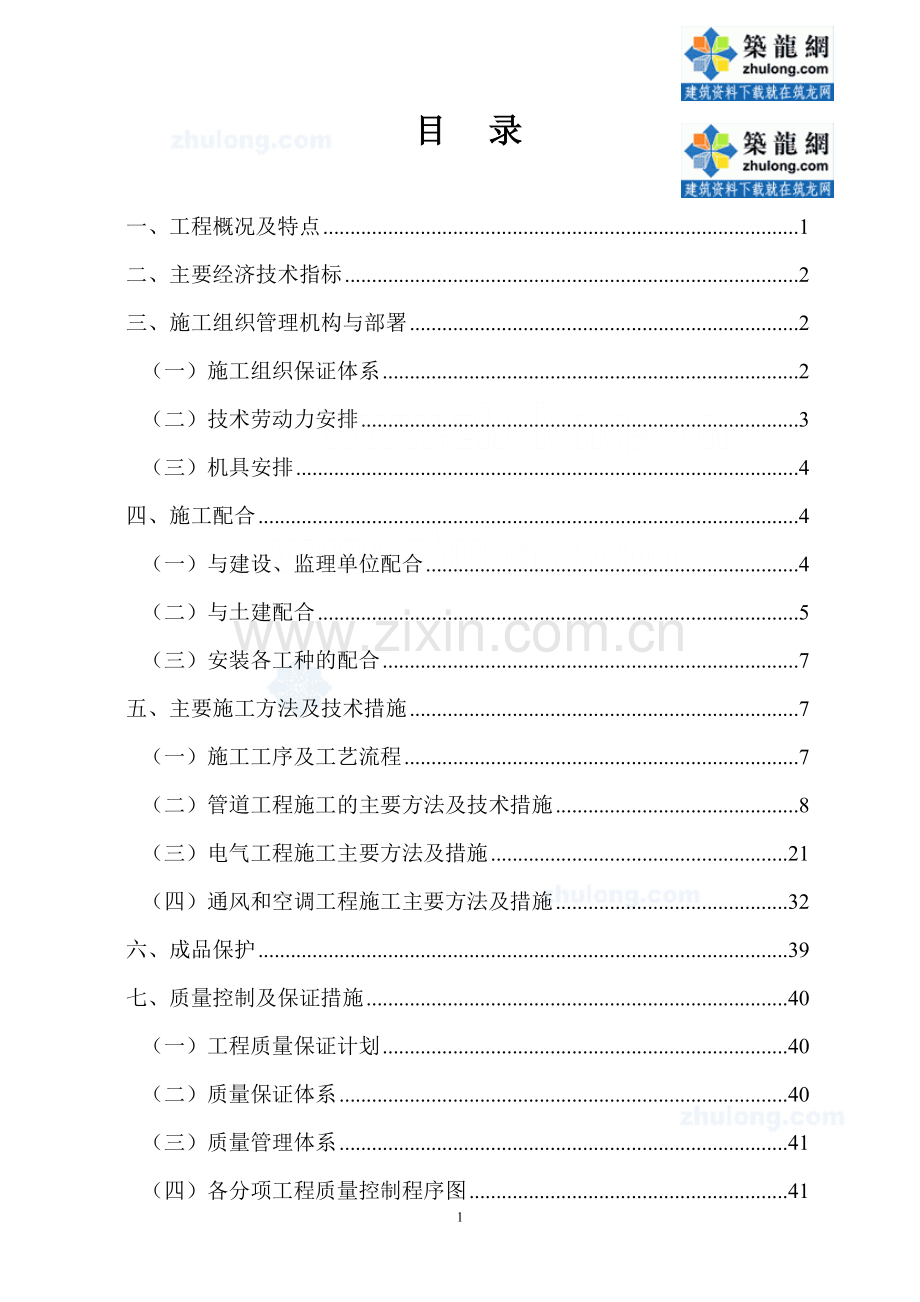

目 录一、工程概况及特点1二、主要经济技术指标2三、施工组织管理机构与部署2（一）施工组织保证体系2（二）技术劳动力安排3（三）机具安排4四、施工配合4（一）与建设、监理单位配合4（二）与土建配合5（三）安装各工种的配合7五、主要施工方法及技术措施7（一）施工工序及工艺流程7（二）管道工程施工的主要方法及技术措施8（三）电气工程施工主要方法及措施21（四）通风和空调工程施工主要方法及措施32六、成品保护39七、质量控制及保证措施40（一）工程质量保证计划40（二）质量保证体系40（三）质量管理体系41（四）各分项工程质量控制程序图41（五）施工所执行的质量标准41（六）质量保证的措施42八、施工进度计划和工期保证措施53九、安全生产及标准化文明施工54一、工程概况及特点工程名称：中国电子科技集团公司第三十研究所应急生产专项建设工程建设单位：中国电子科技集团公司第三十研究设计单位：信息产业电子第十一设计研究院有限公司建设地点： 结构类型：框架结构、钢结构建筑面积： m2要求工程质量标准：按国家现行标准（合格）要求工期：日历天数为 天中国电子科技集团公司第三十研究所应急生产专项建设工程，其安装共有如下的分部工程：1管道工程：室内生活给排水管道、消防给水管道、气体动力管道、雨水排水管道。2电气工程：动力、照明系统、防雷接地；火灾自动报警、电话、综合布线等弱电工程。3通风空调工程：排风系统。本工程在设计上功能齐全，设计布局合理，并且在系统设计中采用了较先进的技术及材料。为了顺利完成本工程，要求各专业工种间紧密配合，交叉施工，本着工程的特点和具体条件，科学地确定施工程序、工艺流程，合理使用各种资源，把各单位、各部门、各阶段的关系有机协调起来，使施工管理建立在科学合理的基础上，优良、低耗、高速、安全地完成中国电子科技集团公司第三十研究所应急生产专项建设工程。二、主要经济技术指标（一）工期 天；（二）降低成本指标1%；（三）施工机械完好率90%，施工机械利用率为80%。（四）文明工地，符合文明工地十二条标准要求；三、施工组织管理机构与部署（一）施工组织保证体系中国电子科技集团公司第三十研究所应急生产专项建设工程，公司决定采取项目法施工管理模式，项目经理由施工经验丰富、业务技术水平较高的人员组成，在公司统一领导下开展各项施工工作，项目管理体系如下图： 公司各职能部门项目经理安装经理安装副经理电气施工组质量安全组管道施工组安装总工程师设备施工组材料供应组各专业施工的操作班组班组每个成员图一 项目管理体系（二）技术劳动力安排表一 劳动力计划表序号工种准备配合阶段（人）安装高峰阶段（人）收尾阶段（人）1管工42232电工126053调试电工0224焊工2415油漆工2416材料工2217小计229413（三）机具安排表二 施工机具计划表序号名 称型号及规格单 位数 量备 注1热熔机QYA-100台22电焊机BXIC-300-1台23电 锤台204液压开孔器YX1580台65抱式机械压线钳YX-45台26地阻仪ZC29B-2台27绝缘电阻表ZC25B-3 500v 台38万用表NF30、NF82台29冲击电钻TE-22台1010冲击电钻TE-42台1011切割机400台412手摇试压泵02.5MPa台413液压煨弯器2095台314交流焊机BX6-120台519冲击电锤ZJH-22/13把1020手枪电钻DG-6MM把621人字梯8档台2022钳型电流表只223水平仪0.05/100只124套丝机QYA-100台2四、施工配合施工配合是施工的重要环节，这项工作应纳入项目部日常性管理工作之中，从施工准备阶段开始就予以高度重视，避免在施工过程中出现配合脱节的现象。施工配合的内容包括以下几个环节：（一）与建设、监理单位配合1. 与建设单位、监理单位保持密切配合，在他们的指导下开展工作。2. 参加建设单位组织的施工进度计划协调会和其他有关的业务会议，与监理单位保持密切联系，认真听取他们的意见，改进项目部工作。3. 自行采购材料应在施工前及时与甲方有关人员联系，搞好产品质量、价格考察，在甲方、监理确认后进行订货采购。4. 在重点部位及隐蔽工程施工时应及时报请建设单位和监理单位共同进行检查验收。5. 要认真慎重地处理好施工中技术变更，特别是重大技术变更要与建设单位和监理单位充分协商，尊重他们的意见，并在他们确认后方可实施。6. 按照建设单位和监理单位的要求，主动向他们提供必要的施工资料和信息，使他们了解项目部的工作情况。（二）与土建配合1工期配合根据土建工程工期为 天及各阶段进度计划进行安装工期的布置、调整，进行安装人员、机具、材料的准备及组织，时刻注意土建的旬、月、季度计划，倒排工期，做好流水作业，保证工期进度及总工期，按时完成工程任务。2现场管理的配合遵循总包单位现场管理的各项规章制度，协调各兄弟单位在施工过程中发生的矛盾。现场工人宿舍、办公室、材料库房统一由土建进行安排，现场的各种临时用水用电由土建统一进行布置，严禁私拉乱接。3现场动力使用及脚手架作用配合现场作业动力、由现场安装各工长向土建项目经理提出，由土建项目经理协调解决，避免工程中出现无组织地作业，工程不能有序进行，劳动力不能得到合理使用。外墙脚手架及室内某些部位安装须借助土建已搭设的脚手架，安装各工长应向土建项目经理提前说明具体部位，以便在土建使用完毕后或作用过程中通知安装相应工长，减少不必要的现场人工、材料、机具浪费。4预留预埋：在土建施工期间，安装的预留预埋工作非常重要，直接关系到以后安装工作的质量。项目建立电气、管道（包括风管）两个专业的预留预埋班子，在预留预埋工作上与土建商定划线，凡是电管、套管、安装用铁预埋件及给排水孔洞由安装负责预留预埋，其他配电箱等大尺寸孔洞由土建负责预留，安装配合检查，主要核查孔洞所在坐标、大小、标高。预留预埋中不得随意破坏建筑结构，当与建筑结构发生矛盾时，由工长与土建协商解决。土建施工也不得随意移动安装设置的预埋件。安装预留预埋管、件及孔洞，由专业工长根据图纸向班组下达分项工程工艺卡，班组完成后进行自检并填写记录，工长组织互检。班组自检记录返回质检员，由质检员进行并填写抽检记录。土建浇混凝土前应通知安装预留预埋人员到场看护，若有问题及时处理。同时为了保证工程质量和加快工程进度，配合需要组织必要的双班、三班作业。5卫生间施工配合在土建施工主体时，安装应配合预留孔洞。安装时必须与土建联系，由土建给出楼层地面标高基线，依标高基线装好卫生器具和地漏，并对地漏作临时封堵保护。待土建施工地坪面层时，再打开临时封堵，装入钟形盖及过水板，以利土建施工面层时掌握地坪坡向和处理好接合面，土建作面层时应采取保护措施，避免损坏或堵塞地漏，卫生间施工，应由土建、安装编制交叉作业计划配合施工，以保证工程质量。6电气元件施工配合开关、插座等接线盒，安装时土建给出的位置及地坪标高基线进行拉线安装，保证位置正确，安装施工时不得损坏墙面。若位置尺寸不符，应先做处理。开关、插座等与墙面（粉刷或作饰面后）应无边缝。在装修完工后安装面板。7. 安装工程与土建工程配合详见土建施工组织设计中相关内容.（三）安装各工种的配合各专业工长应在熟悉图纸的基础上对水管、电管、通风空调风管位置进行核对，统一绘制断面图。特别是卫生间内预埋线管应与管道班组密切联系，避免返工。其他有水、电上下安装的地方，预留孔洞时避免电管、水管打架，安装各专业统一制定方案，协调各管线位置，并在平面图中绘出各灯具至尺寸控制点的坐标，保证预留接线盒的正确性。五、主要施工方法及技术措施（一）施工工序及工艺流程1. 给排水施工工序及工艺流程 室内给水管道安装 室外管道安装卫生设备安装隐蔽管道防雷屋面管道安装给排水管安装 通水检漏管道试水 系统调试交工验收 图二 给排水施工工序及工艺流程图2. 电气施工工序及工艺流程（1）配合土建做好防雷系统接地带焊接及各金属管道等电位焊接，屋面防雷网焊接。（2）配合土建预留各种孔洞（3）强电管预埋。（4）各型开关、插座、灯接线盒预埋。配合土建（1）强电箱配管到位、清扫、穿铁丝；（2）穿线及接线接头烫锡、绝缘处理；（3）灯具、开关、插座及设备安装；投入主体安装（1）各照明回路绝缘测试、编号；（2）接地电阻测试；（3）各型设备及灯具清洁卫生工作；（4）通电试灯、供电系统投入运行；收尾及调 试交工验收图三 电气施工工序及工艺流程图（二）管道工程施工的主要方法及技术措施中国电子科技集团公司第三十研究所应急生产专项建设工程给水水源由市政给水管网提供,污雨水分别排入市政污雨水管网。室内生产、生活给水管采用内筋嵌入衬塑钢管，快装连接件连接；消防水管采用热镀锌钢管，螺纹连接；压缩空气管道采用不锈钢无缝钢管，焊接；排水管全部采用PVCU塑料排水管，承插粘接，出户管采用加厚型3.2mm川路UPVC排水管。1管道安装总则：（1）所有管道安装前应按图纸配合土建做好预留、预埋工作，在配合过程中应特别注意以下几点：1）配合土建预埋过程中，要进一步核对位置和尺寸，弄清图纸给定的标高值，确认无误后，与土建、甲方、监理等单位办理签字手续后再进入下一道工序。2）安装图上有的预留、预埋，而土建图上也标注的，在开工之前双方协商划分清楚，明确各自的范围及责任，由安装方配合检查，核实准确，以免发生错误与遗漏。（2）严格按设计及验收规范要求作预留工作：1）给水管穿墙及楼板时，应参照国标图集S312施工安装。若需加套管，可使用钢管，套管口应同墙壁的表面相平，比楼板面高出3050mm。2）卫生洁具、地漏、立管预留孔洞尺寸详见下表：名 称洗涤盆面盆蹲便器小便器地漏DN50地漏DN100立管De110立管De80预留孔洞尺寸100100150100250350150100（3）管道安装安装过程中，如遇有与其他管道或梁柱相碰，可根据现场情况作适当调整，其原则是有压让无压，小管让大管。2各管道的施工顺序熟悉图纸实测预制加工支、吊架安装立、干管安装支管安装管道试压管道冲洗管道防腐（消火栓安装系统试压系统调试）3钢管安装：本工程室内生产、生活给水管采用内筋嵌入衬塑钢管，快装连接件连接；消防水管采用热镀锌钢管，螺纹或法兰连接；压缩空气管道采用不锈钢无缝钢管，氩弧焊焊接； (1) 管子切割：1）钢管采用手工锯或砂轮切割机切割，切割时应保证尺寸正确和表面平整。2）管子切口质量应符合下列规定： 切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物等； 切口端面倾斜偏差不应大于管子外径的1%，且不得超过3mm。 (2) 管道焊接：1）管道焊缝位置应符合下列规定：直管段上两对接接口中心面间的距离，当公称直径大于或等于150mm时，不应小于150mm；当公称直径小于150mm时，不应小于管子外径；焊缝距离弯管（不包括压制、热推或中频弯管）起弯点，不得小于100mm，且不得小于管子外径；卷管的纵向焊缝应置于检修的位置，且不宜在底部；环焊缝距支、吊架净距不应小于50mm；需热处理的缝距支、吊架不得小于焊缝宽度的5倍且不得小于100mm；不宜在管道焊缝及其边缘上开孔；有加固环的卷管，加固环的对接焊缝应与管子纵向焊缝错开，其间距不应小于100mm，加固环距管子的环焊缝不应小于50mm 。2）管子、管件的剖口形式和尺寸应符合设计文件规定，当设计文件无规定时，可按附录B的规定确定。3）管道坡口加工宜需要机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，采用热加工方法加工坡口后，应除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。4）管道组成件组对时，对坡口及其内外表面进行的清理应符合表五的规定；清理合格后应及时焊接。表五 坡口及其内外表面的清理管道材质清理范围（mm）清理物清理方法碳素钢不锈钢合金钢10油、漆、锈、毛刺等污物手工或机械等铝及铝合金50油污、氧化膜等有机溶剂除净油污，化学或机械法除净氧化膜铜及铜合金20钛505）管道对接焊口（管道冷拉伸或冷压缩焊口）除外的不得强行组对，应做到内壁齐平，内壁错边量应符合表六的规定。表六 管道组对内壁错边量管道材质内壁错边量钢不宜超过壁厚的10%，且不大于2mm铝及铝合金壁厚5mm不大于0.5mm壁厚5mm不宜超过壁厚的10%，且不大于2mm铜及铜合金、钛不宜超过壁厚的10%，且不大于2mm6）不锈钢管自动氩弧焊接还应符合以下规定：不锈钢管氩弧焊丝采用H0Cr20Ni14Mo3；法兰连接处，采用A107电焊条。电焊条应按说明书烘干，药皮无脱落及显著裂纹，并在使用过程中保持干燥，不得使用受潮或药皮脱落，裂纹显著的焊条。氩弧焊丝在使用前应清除表面的锈蚀、油污等脏物。电焊条、氩弧焊丝等焊接材料应具备出厂质量合格证或质量复检报告。氩气纯度不应低于99.6%。不锈钢管道对口及焊接时，还应注意下列事项：a.应使用不锈钢或木榔头；b.点焊及正式施焊时，不应在管子上引弧；c.焊后应对焊缝及其附近表面进行酸洗，钝化处理。(3) 管道安装：1）明装管道成排安装时，直线部分应相互平行。曲线部分：当管道水平或垂直并行上时，应与直线部分保持等距；管道水平上下并行上时，弯管部分的曲率半径应一致。2）当采用法兰连接时，法兰接口平行度允许偏差应为法兰外径的1.5%，且不应大于2mm，螺孔中心允许偏差应为孔径的5%；螺栓规格应相同，安装方向应一致，螺栓应对称紧固，紧固好的螺栓应露出螺母之外；与法兰接口两侧相邻的第一至第二个刚性接口或焊接接口，待法兰螺栓紧固后方可施工；法兰接口埋入土中时，应涂刷两道环氧煤沥青防腐漆。3）管道安装时，应检查法兰密封面及密封垫片，不得有影响密封性能的划痕、斑点等缺陷。4）管子对口时应在距接口中心200mm处测量平直度，当管子公称直径小于100mm时，允许偏差为1mm；当管子公称直径大于或等于100mm时，允许偏差为2mm；但全长允许偏差均为10mm。5）管道连接时，不得用强力对口、加偏垫或加多层垫等方法来消除借口端面的空隙、偏斜、错口或不同心等缺陷。6）穿墙及楼板的管道，应加套管，管道的焊缝不应置于套管内。穿墙套管长度不得小于墙厚。穿楼板套管应高出楼面50mm。穿过屋面的管道应有防水肩和防雨帽。管道与套管之间的空隙应采用不燃材料填塞。7）当管道安装工作间隙时，应及时封闭敞开的管口。8）埋地钢管的防腐层应在安装前做好，焊缝部位未经试压合格不得防腐，在运输和安装时应防止损坏防腐层。9）管道安装的允许偏差应符合表七的规定。表七 管道安装的允许偏差（mm）项 目允许偏差坐 标架空及地沟室 外25室 内15埋 地60标 高架空及地沟室 外20室 内15埋 地25水平管道平直度DN1002L，最大50DN1003L，最大50（4）支、吊架制作及安装1）管道安装前应按设计要求，并结合现场实际情况，加工制作管道支、吊架，制作程序如下：下料钻孔组对点焊校核尺寸并矫正焊接矫正编号保管。其中开孔必须采用电钻加工，不得采用氧乙炔割孔。钻孔应比所穿管卡直径大2mm左右。2）管道支、吊架安装应符合下列规定：位置应正确，埋设应平整牢固；与主管接触应紧密，固定应牢靠；主管支架安装在距地面1.51.8米的高度，层高5米,每层设一个，层高5米，每层不得少于二个;水平安装支吊架的最大间距见表八。表八 钢管水平安装支吊架的最大间距(单位:米)公称直径（mm）1520253240507080100125150200250300支架的最大间距（m）保温管22.52.52.533444.567788.5不保温管2.533.544.55666.5789.51112（5）室内消火栓安装安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。箱式消火栓的安装应符合下列规定： a.口应朝外，并不应安装在门轴侧。 b.栓口中心距地面为1.1m，允许偏差20mm。c.中心距箱侧面为140mm，距箱后表面为100mm，允许偏差5m。d.消火栓箱体安装的垂直度允许偏差为3mm。4 U PVC塑料排水管、雨水管的安装：（1）排水立管按设计要求，设置检查口，检查口中心距地高度为1米，检查口方向要便于检修。（2）安装立管时,应每层设一个支架,支架应在承口处并距离地1.51.8m,允许偏差：立管每米3mm，全长5米以上15mm。（3）排水管伸缩节安装，主管4m设一个伸缩节，横管24m设一个伸缩节，具体做法参96S341。（4）排水支管排出管应具有一定坡度,严禁倒坡。其坡度要求如下表九；表九 排水横管坡度要求管 径标 准 坡 度最 小 坡 度DN500.0350.025DN750.0250.015DN1000.0200.012DN1500.0100.007（5）立管与排出管连接时,应用两个45弯头连接。（6）排水管安装完毕，0.000以上管道应做通水试验，0.000以下做灌水试验，排水立管应做通球试验。（7）雨水漏斗的连接管应固定在屋面承重结构上，以防振动，雨水斗边缘与屋面相接处应严密不渗漏。（8）雨水管安装完毕,应做灌水试验,灌水高度必须到每根管上部的雨水漏斗。5法兰、阀门及管道配件的安装:（1）阀门安装前,必须先按规范要求对阀门进行强度和严密性试验，不合格者不得安装。试验应在每个批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭阀门，应逐个强度和严密性试验。阀门的强度试验压力为公称压力的1.5倍，严密性试验试验压力为公称压力的1.1倍；验试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门试压的试验持续时间应不少于表十的规定。表十 阀门试验持续时间公称直径DN（mm）最短试验持续时间（s）严密性试验强度试验金属密封非金属密封50151515652003015602504506030180（2）阀门安装时,必须特别注意位置方向(连接牢固.紧密.方),螺纹阀门安装时,出口端应加装活接,以便维修。法兰阀门应在关闭状态下安装,其紧固的螺栓(直径.长度选用正确)应为同一规格,方向一致。紧固螺栓时,应选用合适的板手,按对称十字形顺序,分两次或三次拧紧,以露出螺母23扣为宜。（3）法兰盘的安装:法兰公称压力应与阀门相符。法兰密封面应垂下于管道中心线。法兰盘应对接紧密、平行、同心。其垫片的安放应正确,且不允许用双垫片。6. 除锈、刷漆、防腐本工程埋地热镀锌钢管及附件，采用两油一布（即一道冷底子油，一道沥青涂层，外包玻璃丝布）防腐。明装消火栓热镀锌钢管及附件，涂刷两道银粉漆。（1）钢管及支架安装前，应将各类型钢外表面的铁锈，以及焊接钢管表面尘土等污物清除干净。（2）涂层质量应符合下列要求：涂层应均匀，颜色应一致。漆膜应附着牢固，无剥落、皱纹、气泡、针孔等缺陷。涂层应完整，无损坏、流淌。涂层厚度应符合设计文件的规定。涂刷色环时，应间距均匀，宽度一致。7卫生洁具的安装：（其安装应在室内装修基本完成之后进行）（1）安装位置应正确。允许偏差:单独器具10mm;成排器具5mm。（2）安装应平直。垂直度的允许偏差不得超过3mm,水平度不超过2mm。（3）洁具安装施工完,应有保护措施,防止洁具瓷面受损或整个洁具损坏。 8. 管道试验及冲洗：（1）管道系统安装完毕后，应进行强度试验，严密性试验、冲洗或其它试验。（2）管道系统水压试压工作，应从低处进水，高处放空。试验压力应以低点为准。（3）试压用的压力表应在检验周期内且合格的压力表，压力表不应少于二只，测量精度不应小于1.5级，量程为试验压力值的1.52倍。（4）各系统压力管道的强度试验压力按以下标准执行。附：各系统试验压力及压力表量程：消防给水管道、生产生活给水管道系统：水压强度试验压力为1.0MPa，十分钟内压力降不大于0.02 MPa，然后将试验压力降至工作压力作外观检查，不渗漏为合格；压力表量程02.5MPa。压缩空气管道系统：气压强度试验压力为1.0MPa，十分钟内压力降不大于0.02 MPa，然后将试验压力降至工作压力作外观检查，不渗漏为合格；压力表量程02.5MPa。（5）雨水管道的试验雨水管道安装完毕后应及时进行闭水试验，灌水高度应至最上部雨水斗，在30分钟内不渗不漏为合格。（6）排水管道的试验排水管道的立管及支管安装完毕后，应及时进行灌水试验。各层支管安装完毕后，应用充气胶囊进行灌水实验。合格后及时办理签字手续。（7）管道冲洗、消毒1）给水管道的冲洗应连续进行，以排出口的水质和透明度与入口水目测一致为合格；当管道经水冲洗合格后暂不运行时，应将水排尽，并应及时吹干；2）气体动力管道应用压缩空气吹扫，压缩空气流速不宜小于20m/s；在空气吹扫过程中，当目侧排气无烟尘时，应在排气口设置白布或涂白漆的木靶板检查，5min内靶上无铁锈、尘土、水分及其他杂物，即为合格；3）冲洗合格后及时办理签字手续。4）生活给水管道在使用前每升水中含2030mg游离氯的水灌满管道进行消毒。含氯水用漂白粉兑制，然后采用试压源将含氯水压入给水管内，含氯水在管中留置 24小时以上。（三）电气工程施工主要方法及措施中国电子科技集团公司第三十研究所应急生产专项建设工程工分为强电（动力、照明系统、防雷接地）；火灾自动报警、电话、综合布线等弱电工程。1电气设备安装（强电、系统柜、盘、箱、弱电箱）（1）电气设备安装前土建工程应具备下列条件：1）屋顶、楼板施工完毕，不得渗漏；2）室内地面工作结束，室内沟道无积水、杂物；3）预埋件及预留孔符合设计要求，预埋件应牢固；4）门窗安装完毕；5）进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。（2）柜、屏、台、箱、盘等在搬运和安装时应采取防振、防潮、防止柜架变形和漆面受损等安全措施，必要时可将设备和易损元件拆下单独包装运输；（3）柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）牢固；（4）柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全；（5）柜、屏、台、箱、盘安装其垂直度、水平偏差应符合表十一要求；表十一 盘、柜安装的允许偏差项 目允许偏差（mm）垂直度每米1.5水平偏差相邻两盘顶部2成列盘顶部5盘面偏差相邻两盘边1成列盘面2mm1.52.02.52.53.5薄壁钢管2mm1.01.52.09）穿过建筑物的沉降缝、伸缩缝，均应作补偿装置，应有一定的余量，并能随沉降、伸缩而自如活动，一般余量不应少于mm；10）在天棚内配管应单独设吊卡、吊架，吊架不得直接固定在吊顶内的轻钢龙骨上，也不得直接放在其它管道上；（3）管内穿线1）布线应在建筑抹灰及地面工程结束后进行，穿线前应将管内的积水，污物清扫干净；2）导线在管内，严禁有接头或扭结，导线的接线应在接线盒内，焊接用端子连接；3）不同电压等级，不同系统的线路，不应穿在同一管内；4）导线敷设后，应对每一回路的导线用500伏摇表测量绝缘电阻，其对地绝缘电阻值不应小于20M；5）导线的接头必须焊接，焊接时不得采用带有腐蚀性的助焊剂；6）线路中绝缘导体的颜色标记，当采用多相导线时，其相线的颜色应易于区分，相线与零线的颜色应不同，同一建筑物、构筑物内的导线，其颜色选择应统一；交流线路，相线分别为黄色（A相）、绿色（B相）、红色（C相），零线为淡兰色；保护接地线路为黄、绿相间颜色；直流线路，正极为棕色，负极为兰色，接地中线为淡兰色。3. 电缆桥架安装、桥架内电缆敷设（1）金属电缆桥架及其支架和引入或引出的金属电缆保护管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：1）金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线连接；2）非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面不小于4.0mm2；3）镀锌电缆桥架间连接板的两端不跨接铜芯接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。（）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷；（）电缆桥架安装应符合下列规定：1）直线段钢制电缆桥架长度超过30米应设伸缩节，电缆桥架跨越建筑物变形缝处应设置补偿装置；2）电缆桥架水平安装的支架间距为1.53米；垂直安装的支架间距不大于米；3）桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；4）电缆桥架穿越弱电机房处应设置防火板；5）支架与预埋件焊接固定时，焊缝应饱满；膨胀螺栓固定时，选用螺栓应适配，连接紧固，防松零件齐全。（4）桥架内电缆敷设应符合下列规定：1）大于45度倾斜敷设的电缆每隔2m处设固定点；2）电缆进入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理；3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧几每隔510m处设固定点；敷设于垂直桥架内的电缆固定点间距应不大于1.5m。4开关、插座的安装（1）开关、插座的安装必须符合设计要求，并作到：1）墙面粉刷、壁纸及油漆等内装修工作完成之后，再进行开关、插座的安装；2）安装的开关、插座棉板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、滑伤，装饰帽齐全；3）照明开关的通断位置应一致，操作灵活、接触可靠，相线经开关控制；4）相同型号并列安装及同一室内安装的开关、插座高度应一致，且控制有序不错位；开关边缘距门框边缘的距离为0.150.20m；按设计要求，开关底边距地.3m，暗装；普通插座、柜式空调插座、电话、数据插座底边距地0.3m，暗装；空调壁挂机插座底边距地2.2m，暗装；5）同一室内插座高度差不宜大于5mm，并列安装相同型号的开关、插座的高度差不大于mm； 6）所有插座均采用带保护门的安全型插座，卫生间插座应加防溅盒；7）带接地插孔应与相应的相线截面一致（即保护线的材质、规格与相线相同，其颜色应与相线区别）；（2）插座接线应按下列要求进行：1）单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；2）单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔；插座的接地端子不与零线端子连接；同一场所的三相插座，接线的相序应一致；3）接地（PE）或接零（PEN）线在插座间不应串联连接。5照明灯具的安装（1）灯具固定牢固可靠，应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定，严禁使用木塞；（2）连接灯具的软线应盘扣、搪锡压线，当采用螺口灯头时，相线应接在螺口灯头中间的端子上，零线应接在螺纹的端子上；（3）装有白炽灯泡的吸顶灯具，灯泡不应紧贴灯罩；（4）嵌入式灯具应配合土建、装饰做好孔洞预留工作。6. 照明通电试运行（1）照明系统通电，灯具回路控制应与照明配电箱及回路标识一致，开关与灯具控制顺序相对应；（2）照明系统通电连续试运行时间为24小时，所有照明灯具均应开启，且每2小时记录运行状态1次，连续试运行时间内无障碍。7. 防雷接地（1）防雷接地线及接地装置的连接均采用搭接焊，其搭接长度应符合下列规定： 扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊； 圆钢与圆钢搭接为圆钢直径的2倍，双面施焊； 圆钢与扁钢搭接为圆钢直径的2倍，双面施焊； 扁钢与钢管、扁钢与角钢焊接，紧贴外侧两
