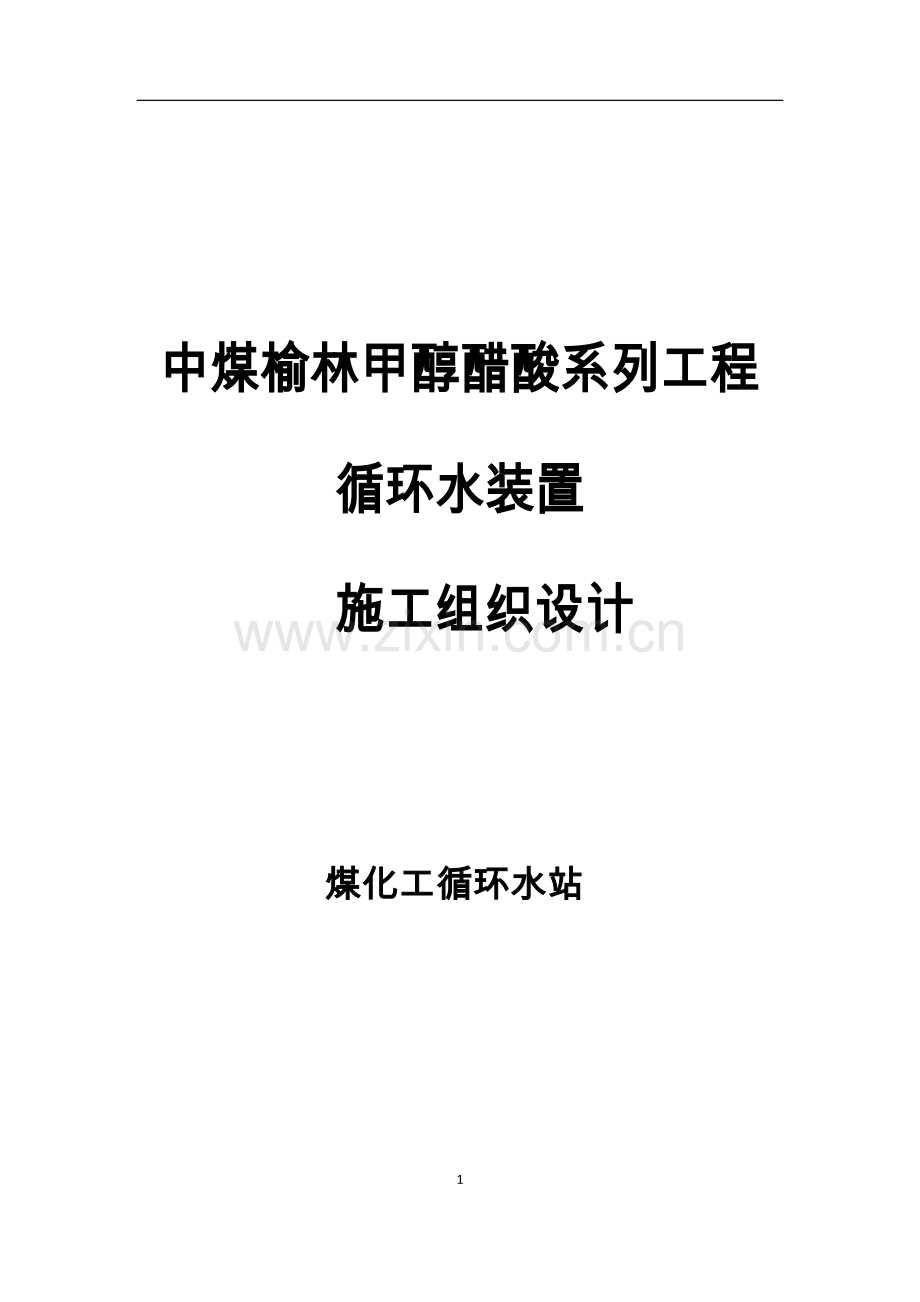

中煤榆林甲醇醋酸系列工程循环水装置
施工组织设计

煤化工循环水站

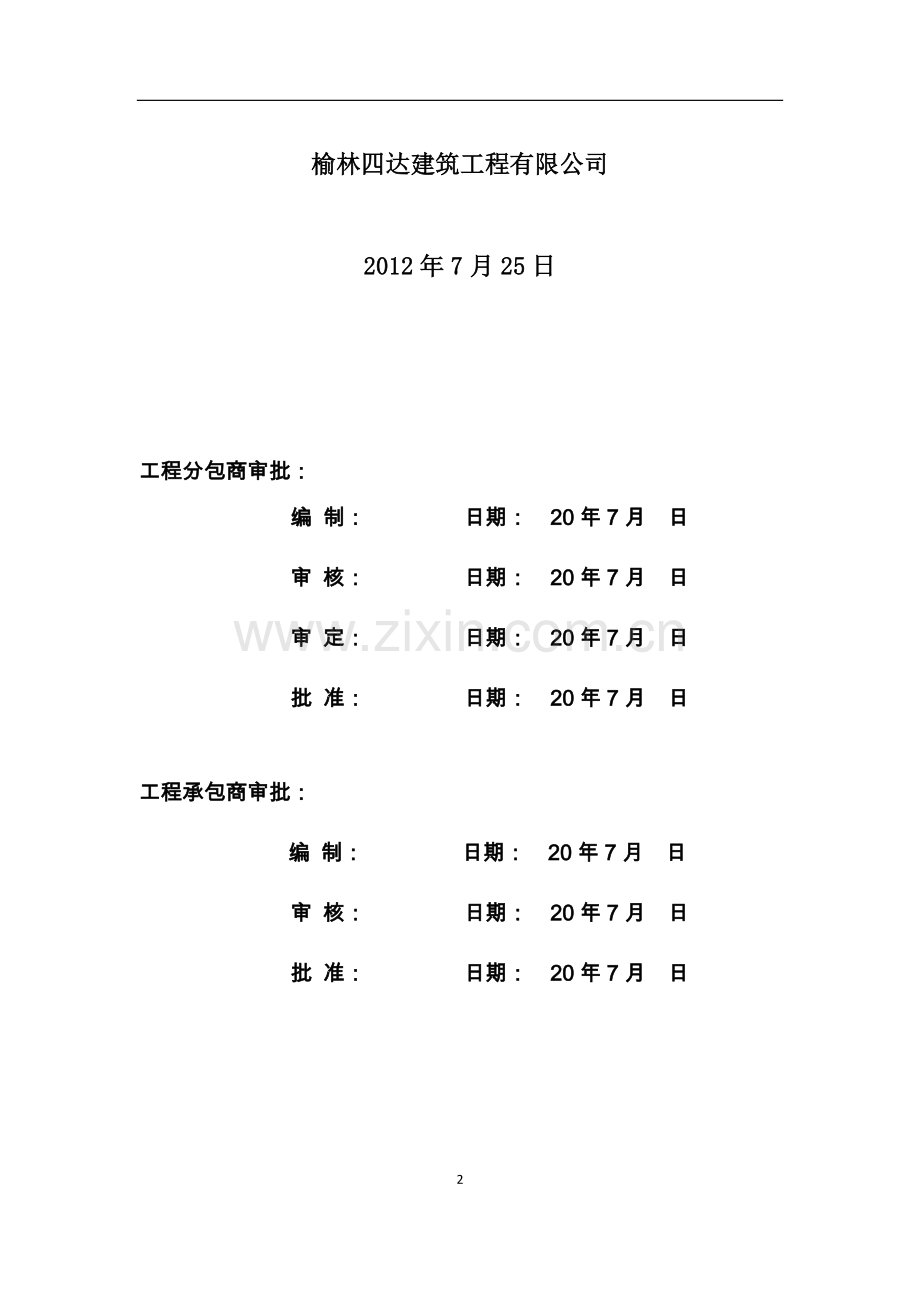

榆林四达建筑工程有限公司

2012年7月25日

工程分包商审批：
编 制： 日期： 20年7月 日
审 核： 日期： 20年7月 日
审 定： 日期： 20年7月 日
批 准： 日期： 20年7月 日

工程承包商审批：
编 制： 日期： 20年7月 日
审 核： 日期： 20年7月 日
批 准： 日期： 20年7月 日

目 录
一、编制说明 7
1编制说明 7
2编制依据 7
3编制原则 7
二、工程概况 8
1项目概况 8
2厂区位置 8
3气象资料 9
4本工程重点和难点 10
5 工程施工范围 10
6 工程主要实物量 11
三、工程施工部署 11
1工程施工目标 11
2施工组织机构及职能分工 13
3项目资源动员策略 15
4施工管理体系 16
5三级质量控制点 16
7劳动力计划安排 17
8施工机具设备保证措施 22
9主要周转材料计划 26
10施工用水、用电计划 26
11施工道路及运输规划 26
12场区区域划分 26
13施工总平面布置 26
四、工程施工管理 27
1施工规范、标准控制清单 27
2主要工程施工流程 28
3施工技术方案一览表 （根据实际需要具体编制） 30
五、施工方案 30
1地基处理 30
2构筑物工程施工方法 30
3建筑物工程施工方法 62
4土建工程特殊及关键部位的施工技术措施 81
5成品保护措施 81
6新技术、新工艺应用措施 83
7管道专业施工方案 83
8电气专业施工方案 89
9安装工程特殊及关键部位的施工技术措施 92
10安装各专业配合措施 94
11道路工程施工 94
12安装与土建工程配合措施 97
13地下管线及地上地下设施的加固措施 97
六、现场施工技术管理 98
1工程设计变更、材料代用和现场施工签证管理等现场施工技术问题的处置 98
2第三方检测及现场材料复检管理规定 98
1、试验管理程序 98
2．实行有见证取样和送检的试验管理程序 99
七、工程施工现场分包管理 100
1工程施工分包模式 100
2工程施工分包管理措施 100
八、施工现场协调 101
1与业主的配合措施 102
2与设计部门的配合措施 102
3与监理单位的配合措施 102
4对下属各专业施工队的协调及管理 103
5与其他承包人的配合与协调 103
九、施工质量保证及创优措施 104
1质量标准 104
2质量保证和控制的指导原则 104
3质量保证体系 104
4管理质量计划 104
5主要管理措施 105
6施工过程中技术质量控制措施 108
7成品保护措施 111
8消除质量通病措施 111
9创优良工程措施 113
十、保证项目进度的措施 118
1工期管理措施 119
2工期技术措施 119
3劳动力配备 120
4机具设备供应 120
5材料、周转工具供应 121
6确保农忙季节不放假的措施 121
7重要设备的监造 121
8设备、材料及有关资料的管理 122
9生产调度会制度 122
10三周滚动计划 122
十一、HSE措施 122
1安全生产措施 122
2现场保卫、消防及预防意外伤害措施 125
3文明施工保证措施 126
4 防尘治理措施 128
5降噪措施 129
6环境保护措施 130
7废弃物管理措施 130
十二、工程施工资料管理 130
1文件、记录的编号规定 130
2文件、记录的发表/接收控制及保存方法 136
3准备应用的质量记录、评定格式文本 139
十三、施工成本控制与管理 139
1管理措施 139
2技术措施 139
十四、工程交付及交付后服务 140
1签定保修合同 140
2发放保修通知书 140
3建立工程质量跟踪台帐 140
4保修、回访 140
5工程质量回访制度 141
6工程保修服务制度 141
十五、附件 141
1 附件场区施工平面布置图 141
2 附件施工进度计划图 141

一、编制说明
1编制说明
针对本工程实际情况和招标文件的要求，我们对本工程的施工组织设计进行了以下方面的考虑。
1、对施工组织与策划、施工流水段的划分、施工顺序及施工进度进行了具体安排。
2、对施工中的技术准备、生产准备（包括机具设备、临时用水用电、模板架料使用计划、劳动力组织、施工临时设施等）进行了重点部署。
3、对施工方法中的构筑物土石方施工、模板、钢筋、混凝土施工、建筑物的基础施工、主体结构施工、管道安装、电气安装、等进行了重点阐述。
4、对工程质量保证措施、HSE保证措施进行了具体阐述。
5、对其他常规性施工方法和技术措施进行了一般性阐述。
2编制依据
1、中煤陕西榆林能源化工有限公司甲醇醋酸系列深化工及综合利用项目一期工程循环水装置EPC招标文件
2、循环水处理装置EPC工程施工图
3、中煤陕西榆林能源化工有限公司甲醇醋酸系列深化工及综合利用项目一期工程循环水装置EPC工程岩土工程勘察报告
4、项目执行要求及业主管理规定
5、国家及行业现场标准规范
3编制原则
1、确保实现招标文件所要求的工期、质量、HSE目标。
2、充分考虑本工程的特点、重点及施工难点。
3、充分发挥公司技术实力、施工机械设备配套能力及项目管理优势。
二、工程概况
1项目概况
中煤陕西榆林能源化工有限公司是中国中煤能源股份有限公司的全资子公司，是中煤集团在陕投资的窗口公司，负责项目的建设、运营和管理。公司于2010年4月在榆林市注册成立，初期注册资本5亿元。
中煤陕西榆林能源化工有限公司（以下简称“业主” ）拟在陕西榆林榆横煤化学工业区内建设甲醇醋酸系列深加工及综合利用项目。本项目拟用陕西丰富的煤质资源，实现资源就地转化，采用成熟、先进、可靠合理的技术，建设大型煤化工厂：中煤陕西甲醇及综合利用项目一期工程装置规模为360万吨/年煤制甲醇、120万吨/年MTO、60万吨/年聚乙烯、60万吨/年聚丙烯及C4综合利用装置。一期工程分为一期Ⅰ和一期Ⅱ，一期Ⅰ装置规模为180万吨/年煤制甲醇、60万吨/年MTO、30万吨/年聚乙烯、30万吨/年聚丙烯及C4综合利用装置以及相配套公用工程、系统工程。
本项目以榆横矿区大海则井田的煤为原料，水煤浆加压气化制备粗合成气，经变换、净化得到满足甲醇合成要求的精制合成气，再经合成得到粗甲醇。MTO级粗甲醇经过MTO装置生成乙烯、丙烯、C4；乙烯、丙烯再经聚合最终生成聚乙烯、聚丙烯产品，由MTO装置生产的混合C4 送入C4产品下游装置，生产丁烯-1、 MTBE、丙烯，工艺过程中副产硫磺、C5及以上组分及燃料气等副产品。
2厂区位置
拟建项目厂址位于榆横煤化学工业区的南区。榆横煤化学工业区位于横山县的白界乡和榆阳区芹河乡境内。园区东北距榆林市约25km，西南至横山县约40km。
榆林市位于陕西省北部，北、西面与内蒙古自治区接壤，东隔黄河与山西省交界，南距延安市321km，与省会西安市公路里程为689km。其地理坐标为东经109°45′，北纬38°17′。
榆横煤化学工业区南邻无定河，东邻包西铁路（至工业区约18km），包茂高速公路榆靖段从榆横煤化学工业区的北部和西部经过，最近处距离约5km，南依榆（林）靖（边）省道（S304），其西界距长庆路约200m，东接210国道（西安—包头，至工业区约18km）。
榆横煤化学工业区除东北侧为榆林市外，南侧、西侧和北侧均为煤田，本项目煤源为工业区西北方向约55km处的榆横矿区大海则井田。厂址位于榆横煤化学工业区东北侧。
榆横煤化工园区（南区）北片区用地范围内地貌基本为新月形沙丘及沙丘链覆盖，地势北高南低，较为平坦；地表植被多为稀疏灌木、乔木和天然草丛，有耕地及村庄。
3气象资料
本厂址所在区域远离海洋，大陆性气候突出，常年干旱少雨。冬季漫长而寒冷，春季多风，夏季炎热雨水集中，秋季凉爽。四季分明，无霜期较长，日照充足。其主要气象数据如下：
n 气温
Ø 年平均气温 9.13℃
Ø 最热月平均 24℃
Ø 最冷月平均 -8.5℃
Ø 极端最高气温 39℃
Ø 极端最低气温 -32.7℃
Ø 夏季平均最高气温 29℃
Ø 日平均干球温度（5d ） 27.3℃.
Ø 日平均湿球温度（5d） 20.5℃.
n 气压
Ø 年平均气压 893.0 hPa
Ø 冬季平均气压 898.1hPa
Ø 夏季平均气压 886.5hPa
与日平均湿球温度（5d）对应的大气压日平均值 882.8hPa
n 雨量
Ø 年平均降雨量 382.505 mm
Ø 日最大降雨量 105.7 mm
n 积雪
Ø 最大积雪深度 16cm.
Ø 基本雪压 0.25KN/m2
n 相对湿度（%）
Ø 最热月平均相对湿度 57.1
Ø 最冷月平均相对湿度 56.7
n 风向及风速
Ø 年平均风速 2.1m/s
Ø 夏季平均风速 2.2m/s.
Ø 冬季平均风速 1.8m/s
Ø 主导风向 SSE
Ø 基本风压 0.40KN/m2
n 冻土深度 148cm
n 地区暴雨强度公式
Ø 水文地质条件：经现场实际勘察，项目用地处地下水位较低，不存在地下水情况。

4本工程重点和难点
本工程的施工重点、难点是土建工程量较大，施工前期资金投入大，其模板、钢筋、混凝土质量要求较高，构筑物平面布置紧凑，工期短，施工交叉多等因素。

5 工程施工范围
依据合同及招标文件界区定义，我方工程范围为：
1、中煤榆林能源化工有限公司甲醇醋酸系列深化工及综合利用项目的循环水处理场装置界区范围内的所有土建（初勘及场平除外）、道路、给排水、设备、管道、电气等为完成本装置建设并实现中间交接的全部工作。

6 工程主要实物量
序号
名称
尺寸（m）
单位
数量
结构形式
1
冷却塔
18.0×18.0×91.4
座
10
钢砼
集水池
90.5×21×2.0
座
2
钢砼
联通渠
83.1×3.7×3.0
座
1
钢砼
吸水池
103.0×11.0×7
座
1
钢砼
2
回收水池
15.0×10.0×4.0
座
1
钢砼
3
循环水泵房
66.0×15.0×15.0
座
1
框架
4
辅助间
27.6×14×4.5m
座
1
框架
5
过滤间
33.0×15.0×6.5
座
1
框架
6
变配电间
48.6×10.8×（3+4.5）
座
1
框架

三、工程施工部署
1工程施工目标
在本工程施工中，我们将围绕中煤榆林项目质量方针，用先进的技术和卓越的项目管理，为客户塑造满意的工程。实行项目法施工，项目经理部实行全面的方针目标管理。具体的各项管理目标可概括为“三个创建”、“一个确保”。
三个创建
创建省、部优质工程，争创国家优质工程；
创建省、部安全文明工地；
创建公司示范工程；
一个确保
我公司对于中煤榆林项目极为重视，把本工程列为2012—2013年度重大项目，以雄厚的人力、物力和技术资源，全力以赴组织施工，并与业主竭诚合作，信守承诺，以一流的质量、一流的速度、一流的技术、一流的管理和一流的服务，确保合同目标的实现。
具体目标如下：
(1)工程质量目标：
合同履约率100%；
工程竣工验收合格率100%；
环保达标验收合格率100%；
顾客意见处理率100%。
本项目人员将100%执行公司质量管理体系文件，并依据项目执行计划的要求达到中煤业主质量管理总目标：建中煤煤化工示范项目，创国家优质工程。
(2)工期目标：在响应招标文件工期要求的基础上，通过科学安排、合理组织，确保在2013年7月30日前实现中交。
(3)HSE目标：
杜绝重大危害环境事件，杜绝重大安全责任事故，营造健康安全、文明和谐的工作环境。
具体表现为：
（1）以先进的技术、科学的管理和全员的努力，创国际一流的HSE业绩。
（2）无重大伤亡事故，无重大火灾爆炸事故，无重大环境污染事故。
（3）创造良好工作环境，严格做好职工的劳动保护，保护职工的安全与健康。
（4）员工岗前教育合格率100%，特殊岗位人员持证率100%。
（5）严格执行法律法规，将工程项目对社会环境的负面影响控制到尽可能低的合理水平。
（4）费用目标

对工程费用进行严格管理和控制，达到合理低价，审批支付及时，无扯皮。即充分发挥总承包工程费用管理职能，对设计、土建、安装以及各专业分包和专项发包工程费用进行严格管理和控制，达到公司的利润要求。

145

2施工组织机构及职能分工
施工经理 权磊
文控工程师
项目经理 李小峰
材料工程师
土建工程师
质量工程师
安装工程师
测量工程师
HSE工程师
安全经理 谢志东
施工经理（二循）范建国
进度工程师
项目经理 吴江（兼）
材料工程师
土建工程师
质量工程师
安装工程师
电仪工程师
HSE工程师

3项目资源动员策略
工程施工前后，召集项目组的人员，做好管理层的施工动员工作。
针对项目的实际情况，依据合同要求，明确项目目标、范围，分析项目的风险以及采取的应对措施，确定项目管理的各项原则要求、措施和进程。
（1）项目动员内容
Ø 介绍项目基本情况和工程意义，明确项目目标，包括技术、质量、安全、费用、进度、职业健康、环境保护等目标；
Ø 确定项目的管理模式、组织机构和职责分工；
Ø 讲述项目特点，设计、施工方案及注意事项，制定技术、质量、安全、费用、进度、职业健康、环境保护等方面的管理程序和控制指标；
Ø 强调作业区的施工作业特点和特殊要求，制定资源（人、财、物、技术和信息等）的配置计划；
Ø 制定项目沟通的程序和规定；
Ø 制定风险管理计划。
（2）编制项目管理计划
①项目管理计划由项目经理负责编制，上报公司主管领导审批。
②项目管理计划编制的依据包括：
Ø 项目合同；
Ø 业主的要求与期望；
Ø 项目情况和实施条件；
Ø 业主提供的信息和资料；
Ø 相关市场信息；
Ø 公司管理层的决策意见。
③项目管理计划包括下列内容：
Ø 项目概况；
Ø 项目管理目标；
Ø 项目实施条件分析；
Ø 项目的管理模式、组织机构和职责分工；
Ø 项目实施的基本原则；
Ø 项目联络与协调程序；
Ø 项目的资源配置计划；
Ø 项目风险分析与对策。
4施工管理体系

5三级质量控制点
为有效控制中煤陕西榆林能源化工有限公司煤化工项目(简称中煤陕西公司煤化工项目)工程建设质量，有效落实好循环水站的工程建设各责任、管理主体的质量检查、检测工作，同时依据业主方的要求文件，特制订本规定。
（1）质量控制点定义及划分原则
质量控制点是对工程建设质量产生影响的责任主体（EPC承包商、施工承包商）及管理主体(监理、EPCM承包商、业主)在施工过程中，通过检查、检测、试验等方式验证工程建设实体质量并予以放行控制的环节。
质量控制点划分要确保工程建设过程中所有部位、所有环节的作业质量得到切实有效地控制，同时充分体现分级管理、各负其责的原则，通过层层控制以及鉴别质量偏差和趋势，采取措施排除质量隐患，实现质量目标。
（2）质量控制点划分原则
1）三级质量控制点
本项目质量控制点划分为A、B、C三级，划分规则如下：
A级：关键过程或工序质量控制点，由业主项目组、监理（EPCM承包商）、工程建设承包商专业技术人员共同参加的质量检查、检测或见证。
B级：重要过程或工序质量控制点，由监理（EPCM承包商）、EPC承包商、施工承包商专业技术人员共同参加的质量检查、检测或见证。
C级：一般过程或工序质量控制点，由EPC承包商、施工承包商专业技术人员自行实施的质量检查、检测。
2）停检、观察控制点
本规定采用“H”、“FH”、“W”标识区分对质量控制点的关注程度如下：
H点：即质量停检控制点。表示未经业主专业人员见证或参加检查通过，承包商不得以任何理由进行下步工序。若因此业主原因造成承包商工期延误或费用增加，承包商有权向业主索赔。
FH点：即样板质量停检控制点。表示承包商在多人次、多部位重复发生的工序或应用新材料、新技术的工序时，必须策划样板工程，待通过业主项目组、监理（EPCM承包商）、工程建设承包商专业技术人员共同参加的质量检查、检测后，后续重复工作方可全面开展。详见《样板工程管理规定》（CCSC-P03-03）。
W点：即质量观察控制点。表示若业主专业人员未按事先约定或承包商通知时间到场参加检查验证，承包商有权继续进行下步工序，业主专业人员事后应对承包商质量检查、检测结果予以认可。
3）质量记录控制点
依照业主规定，采用“R”标识确定工序检查、检测须形成质量记录的控制点，参与检查、检测的各方专业技术人员应签署形成的记录，以保持对质量责任的追溯。
（3）质量控制点划分表
详见附件B1至B7。
6施工进度控制计划
见附件。
7劳动力计划安排
（1）劳动力计划表

工种
7月
8月
9月
10月
11月
12月
1月
2月
3月
4月
5月
6月
7月
砼工

20
20
20
20
5
2
2

木工
10
35
35
35
35
5
2
2

钢筋工
10
30
30
30
30
5
2
2

瓦工
6
10
10
10
20

10
10
10
10

摸灰工

10
20
20
10

20
20
20
5
5
装潢装饰工

4
4
4
4
4
防水工

6
6
2
2
2

架子工
6
20
20
20
20
6
6
6
6
6
6
6

起重工
2
2
2
2
2
2

钳工

2
2
2
2
6
6
6
6
2
管工

4
10
2
4
10
10
10
10
2
电焊工

2
2
12
12
12
12
12
12
4
气割工

4
2
2
2
6
6
6
6
2
仪表工

2
2
2
2
2
0
2
4
4
4
4
4
电气工

2
2
2
2
2
2
2
10
10
10
10
4
维修电工
2
2
2
2
2
2
2
2
2
2
2
2
2
力工
15
20
20
20
20
20
20
20
20
20
20
10
10
管理人员
15
15
15
15
15
15
15
15
15
15
15
15
15
合计
66
168
178
184
196
82
71
75
125
125
125
100
54

（2）劳动力人员教育培训管理办法
为了加强对分包商劳务人员的保护、安全生产基本知识的教育和安全技术培训，进一步提高劳务人员的安全防范意识和安全防护技能及法制水平，自觉遵守项目安全生产规章制度，掌握安全操作规程，增强自我保护意识，减少和消除不安全行为，保证项目实现安全生产，特制定相关管理办法。
（1）基本要求
严格执行国家、地方、行业及企业对项目人员安全教育培训的有关规定，适时组织项目人员和特种作业人员的教育培训工作。
1）劳务人员进入新的岗位或者新的施工现场前，必须进行安全生产教育培训。未经教育培训或者教育培训考核不合格的人员，不得上岗作业。
2）对转场和变换工种的人员必须进行转场和变换工种的安全教育。
（2）安全教育形式
项目部安全教育分为项目部、施工作业队（班组）两级教育和特殊工种安全教育三种形式。
1）项目部安全教育
由项目部安全办全面负责，主要对项目管理人员进行安全生产法规、标准规范及规章制度、安全生产管理和技术、应急救援预案和事故案例教育等，时间每季度不少于一次，每年累计不少于30学时。主要内容包括：
·业主安全生产管理办法及各项规章制度和要求。
·工程项目施工特点、重大危险源（风险）的识别分布及主要管理和技术控制措施。
·项目部安全生产规章制度和安全纪律及文明施工要求。
·项目应急救援预案基本内容和典型的事故案例及应吸取的教训。
安全培训教育可采用集中培训和分散学习两种形式，由项目HSE经理负责组织编制年度培训计划，报项目经理审批，按计划实施，培训教材可选用国家有关部门认可的专用教材，也可由项目HSE经理组织自行编制培训教材，选用或自编教材应涵盖主要培训内容。每次培训均形成《安全培训教育记录》、培训教材、考试试卷和培训人员成绩单，上述记录由项目部保留备案。
2）施工作业队（班组）安全教育
由HSE经理及QA/QC经理组织各分包商，主要对现场技术劳务人员包括施工技术员、领工员、工班长、施工现场带班人员、现场安全员、防护员、驻站联络员、看护员等关键岗位人员进行安全生产法规标准的教育，安全生产管理和技术、岗位职责、应急救援预案和事故案例的教育、对全体现场事故操作人员进行现场安全注意事项、安全技术操作规程、本工种使用的机械设备、工具的性能和安全使用要求、个人防护用品的正确使用方法等，时间每季度不少于一次，每年累计不少于40学时。主要内容包括：
·项目部施工生产基本情况，包括现场环境、施工特点，可能存在不安全因素的危险作业部位及必须遵守的事项。
·施工现场安全管理规章制度。
·安全生产纪律和文明施工要求。
·本岗位的主要职责、潜在的风险、安全技术操作规程和安全注意事项等。
·防护用品发放标准及防护用品、用具使用的基本知识。
·冬雨季、汛期、节假日前后、工种转换等专题安全教育。
·新技术、新工艺、新设备和新材料应用时的安全操作方法和新岗位安全知识教育。
·与本岗位有关的应急救援预案和典型事故案例教育。
安全培训教育可采用集中培训和分散学习两种形式，由HSE经理组织编制年度培训计划，报项目经理审批后按计划实施，培训教材可选用国家有关部门认可的专用教材，也可由HSE经理组织自行编制培训教材，选用或自编教材应涵盖主要培训内容。每次培训均形成《安全培训教育记录》、培训教材、考核试卷和培训人员成绩单，上述记录由项目部保留备案。
3）特殊工种培训教育
电工、电焊工、架子工、起重工、爆破工、特种设备司机、场内机动车驾驶员等特殊工种必须进行专业安全教育和操作技能培训，考核合格取得特种作业操作证后方可上岗，没有取得操作证不得上岗从事特种作业。对特种作业人员的培训、取证及复审等工作严格执行国家及地方政府有关部门规定。上岗前需经项部再培训，对从事特种作业人员要进行经常性的安全教育，时间为每个季度不得少于一次，每次教育时间为4小时，培训教育主要内容：
·学习掌握本工种作业的基本知识。
·本岗位职责、特种作业存在的不安全因素、隐患和安全注意事项、曾发生过的典型事故案例及应吸取的教训。
·特种作业岗位的安全技术要领、安全操作技能和规定，防范事故的措施。
·各种特种作业对环境条件、人员的身体素质、技术素质的具体要求，安全防护用品和设备的配置、维修和正确使用方法等。
·与本岗位有关的应急救援预案的现场应急处理措施等。
安全培训教育可采用集中培训的形式，由HSE经理组织编制年度培训计划，报项目经理审批。培训教材可选用国家有关部门认可的专用教材，也可由项目HSE经理和QA/QC经理共同组织自行编制培训教材，选用或自编教材应涵盖主要培训内容。每次培训均形成《安全培训教育记录》、培训教材、考核试卷和培训人员成绩单。上述记录由项目部保存。未经培训考核合格的特种作业人员不得上岗作业。
4）安全教育培训要求
·各作业（班组）要认真开展班前安全讲话等活动，活动内容要有针对性，并做好教育记录。
·工程项目出现以下几种情况时，项目经理应及时安排有关人员对施工人员进行安全生产教育，时间不少于2小时：
因故改变安全操作规程；
实施重大和季节性安全技术措施；
更新仪器、设备和工具，推广新工艺、新技术；
发生因工伤亡事故、机械损坏事故及重大未遂事故；
出现其他不安全因素、安全生产环境发生了变化。
·认真开展日常的安全教育和安全活动（如安全周、安全月、百日安全无事故活动），坚持经常化、形式多样化（如板报、宣传栏、录像、讲座、知识竞赛等），讲究实际效果。
·项目必须建立各级、各类人员安全教育培训档案，必须坚持全体劳务人员的安全继续教育，确保关键岗位和关键人员持证上岗。

8施工机具设备保证措施
将采取以下措施，确保本工程施工机具按时进场：
优先协调机具设备；进一步落实机具的完好状态；做好机具调遣准备工作；培训设备操作人员；机具的维护与保养。
（1） 土建工程施工设备计划
1、土建工程施工设备计划
序号
设备名称
型号
数量
国别产地
制造年份
功率
生产能力
备注
1
挖掘机
WY-100
2
大连
2009
75Kw

2
装载机
ZL-20A
2
抚顺
2009
60Kw

3
推土机
T-75
2
合肥
2008
78Kw

4
钢筋调直机
GT4/10
1
山东
2010
6.5Kw

5
钢筋切断机
GQ-40
1
山东
2010
3Kw

6
钢筋弯曲机
GW-40A
1
山东
2010
3Kw

7
钢筋对焊机
UN1-100
2
山东
2010
100KW

8
木工平刨
MB574
1
开封
2009
7.5Kw
400mm

9
圆盘锯
MJ-106
1
开封
2008
4Kw
φ600

10
自卸汽车
EQ3141G
2
长春
2009

5t

11
机动翻斗车
FCY-15
2
长春
2007

1.5 t

12
离心泵
3BL-9
2
大连
2011
7.5Kw
45m3/h

13
汽车吊
TL-300E
1
抚顺
2010

30t

14
板车
EQ1141G1
1
合肥
2007

10t

15
板车
EQ140
2
合肥
2007

5t

16
砂轮切割机
D400
4
南京
2010
1.0Kw

17
火焰切割机
HAC-60
2
南京
2010
1.2 Kw

18
摇臂钻床
Z3040
1
山东
2010
5.34Kw

19
冲击钻
D30
6
山东
2010
0.5Kw

20

（2）安装施工机械设备计划
序号
机械或设备名称
规格型号
数量
国别产地
制造年份
额定功率（kw）
生产能力
备注
1
汽车吊
200E
2
日本
2009

16吨

2
氩弧焊机

2
天津
2010

3
电焊机
BX-500
6
成都
2010

4
切割机

2
北京
2010
11KW

5
套丝机

2
北京
2010
5.5KW

6
电动试压泵

2
天津
2010
5.5KW

7
潜水泵
2,4”
2
天津
2010

8
气焊设备

10
北京
2009
3KW

9
汽车吊
TG-500E
1
大连
2009

50t

10
远红外干燥箱
ZYH-150
1
长春
2009
9Kw

11
空压机
ZW-10/7
1
大连
2008
58 Kw

12
手板煨管器
φ15
2
河北
2008

φ15

13
手板煨管器
φ20
2
河北
2008

φ20

14
手板煨管器
φ25
2

2008

φ25

15
自动液压煨管机

1
河北
2008

可煨母排

16
液压开孔器

1
成都
2008

17
手拉葫芦
5t
2
山东
2011

18
手拉葫芦
2t
2
山东
2011

19
冲击钻
回ZJ－16-220V
2
德国
2010

20
手电钻
J1Z-SD04-9A-220V
2
重庆
2010

双侧柄

21
台钳
LG150
1
沈阳
2010

22

（3）安装施工检测设备计划
序号
机械或
设备名称
规格
型号
数量
国别
产地
制造年份
额定功率（kw）
生产能力
进场
时间
1
经纬仪
DJ2
3

2011

2
水准仪
DS3
3

2011

3
兆欧表
ZC11-4 1000V 0－5000MΩ
1
浙江
2005

4
接地电阻测量仪
ZC-8
1
中国
2010

5
万用表
MF47
2
中国
2011

6
水平尺
长500mm
4
北京
2012

7
高精度框式水平仪

1
中国
2009

8
磁力表座及千分表

2
中国
2009

9
振动测量仪
0-5mm
1
长春
2011

10
红外测温仪
-30~1000℃
1
大连
2009

11
转速测量仪
0-20000RPM
1
日本
2010

12
卷尺
5m
10
中国
2012

13
卷尺
3m
20
中国
2012

（4）主要施工设备、大型机具进/退场计划
2012年7月15日 搅拌机、切割机、无齿锯、弯曲机、调直机、电焊机、对接焊机、挖掘机、翻斗车、汽车吊木工电刨、木工电锯、钢模、脚手架、水泵、水泥罐、装载机等陆续进场。

9主要周转材料计划
根据本工程的特点，满足工程使用，保证工程质量和施工安全、经济适用的原则，周转材料根据各施工阶段的要求供应。
其中吸水池、集水池主要采用竹胶板的模板体系,保证池壁的外观，合理使用，提高材料周转率。

名称
数量
规格
竹胶板
9000m2
GB13009-91标准
脚手架
13500 kg
3.5mm
10施工用水、用电计划
（具体计划，到进驻现场后再进行编制）
11施工道路规划
见施工现场平面图。

12场区区域划分
本工程划分为两个施工区域：

第一施工区
第二施工区
单体名称
循环水泵房及吸水池冷却塔及集水池

辅助间、回收水池、过滤间、变配电室

13施工总平面布置
施工平面布置图详见附件A-2，具体包括办公区域、预制区域及仓储区域的布置。
四、工程施工管理
1施工规范、标准控制清单
序号
标准名称
标准号
1.
工程测量规范
GB50026-93
2.
普通混凝土拌合物性能试验方法标准
GB/T50080-2002
3.
锚杆喷射混凝土支护技术规范
GB50086-2001
4.
水泥混凝土路面施工及验收规范
GBJ97－87
5.
混凝土外加剂应用技术规范
GB50119-2003
6.
工业设备及管道绝热工程施工及验收规范
GBJ126—89
7.
给水排水构筑物施工及验收规范
GBJ141—90
8.
电气装置安装工程高压电器施工及验收规范
GBJ147－90
9.
电气装置安装工程母线装置施工及验收规范
GBJ149—90
10.
电气装置安装工程电缆线路施工及验收规范
GB50168－92
11.
电气装置安装工程接地装置施工及验收规范
GB50169－92
12.
电气装置安装工程盘、柜及二次回路结线施工及验收规范
GB50171－92
13.
建设工程施工现场供用电安全规范
GB50194－93
14.
建筑地基基础工程施工质量验收规范
GB50202—2002
15.
砌体工程施工质量验收规范
GB50203—2002
16.
混凝土结构工程施工质量验收规范
GB50204—2002
17.
屋面工程质量验收规范
GB50207—2002
18.
地下防水工程质量验收规范
GB50208—2002
19.
建筑地面工程施工质量验收规范
GB50209—2002
20.
建筑装饰装修工程质量验收规范
GB50210—2001
21.
建筑防腐蚀工程施工及验收规范
GB50212-2002
22.
机械设备安装工程施工及验收通用规范
GB50231－98
23.
