施工现场临时用电施工组织方案.doc

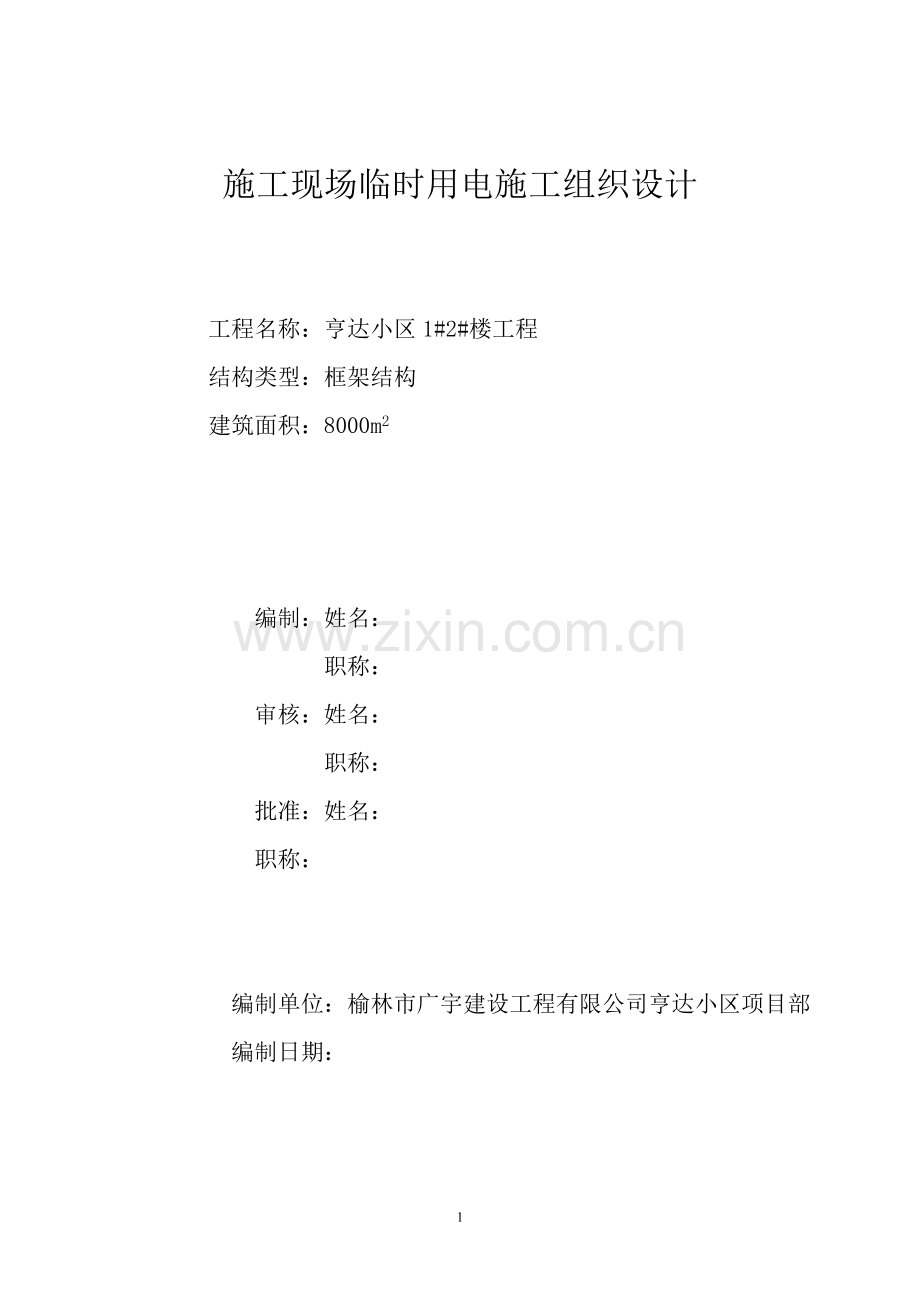

施工现场临时用电施工组织设计工程名称：亨达小区1#2#楼工程结构类型：框架结构建筑面积：8000m2编制：姓名： 职称： 审核：姓名： 职称： 批准：姓名： 职称： 编制单位：榆林市广宇建设工程有限公司亨达小区项目部编制日期： 施工现场临时用电施工组织设计目 录一、编制依据二、施工用电概况三、施工现场的负荷计算四、低压配电室及配电柜设计五、配电线路设计六、分配电箱的电器配置与接线七、接地与接地装置八、防雷设计九、安全用电技术措施和电气防火措施十、配电系统图十一、多层建筑垂直供电干线布置图（见附图）十二、供电总平面图（见附图）施工现场临时用电施工组织设计一、编制依据：陕，现场临时用电施电组织设计，主要依据JGJ4688施工现场临时用电安全技术规范和JGJ5999建筑施工安全检查标准中对用电标准以产品实现策划记要及其它相关的电气技术标准，法规和规程，结合本工程特点及现场用电设备情况进行设计，以保障施工现场用电安全，防止触电事故发生，确保施工顺利进行。二、施工用电概况亨达小区1#2#楼，位于榆林市南郊，榆林市中医院北，平面形状呈矩型，为框架结构，总建筑面积为8000m2。施工现场电气设备1台，设备总容量为1008.3KVA交流电源由市南郊供电网供给，配电室内安装PGL配电柜一台，容量为1000A，根据现场电气设备的分布情况，分三路供电，采用三相五芯电缆，地埋敷设。三、施工现场的负荷计算：1施工用电装备参数表：编号名 称数 量型号及规格技术数据单位功率合计功率1搅拌机1台JS-500 Y80M-4.380V COS=0.8 =0.824.75KVA49.5KVA2配料机1台HP800C J04-31-2 COS=0.87=0.83 KVA3 KVA3砂浆机1台200LHB200-B COS=0.87JC2-32-4 =0.83 KVA6 KVA4门架升降机2台SMZ150 JK1.25 COS=0.71=0.837.5 KVA22.5 KVA5调直机1台PJ10A-5TJZR-41-8 COS=0.71=0.7011 KVA11 KVA6弯曲机1台GJ40A J02-34-4 COS=0.87=0.833 KVA6 KVA7切断机2台QJ-40-2 YB28-4 COS=0.88=0.835.5 KVA11 KVA8对焊机1台UMT-100 JC=65% COS=0.89100KVA100 KVA9电焊机2台BX3-500 JC=65%COS=0.8843.5KVA87KVA10电锯1台MJ106 JD-42-2 COS=0.8=0.853 KVA3 KVA11电刨1台MB104 J04-42-2 COS=0.86=0.83 KVA3 KVA12插入式振动器4台ZP50 J02-211-2 COS=0.86=0.81.5 KVA6 KVA13平板式振动器2台ZP30 J02-112-2 COS=0.86=0.81.5 KVA3 KVA14电渣焊2台LD-32A JC=65% COS=0.86=0.8230 KVA60 KVA15蛙式打夯机4台HW40 J02-22-2 COS=0.86=0.852.2 KVA8.8 KVA16污水泵1台52PW JQ41-2 COS=0.88=0.854 KVA4 KVA17砂轮切割机1台400 JQ2-41-2 COS=0.86=0.81.5KAV1.5 KAV18照明白炽灯、日光灯、碘钨灯 镝灯15 KAV15 KAV2、用电情况：a、 电动机共计用电总容量为281.8KVAb、 电焊机共计用电总容量为103.5KVAc、 现场照明共计15KVA3、施工现场供电负荷计算 1 281.80.73S1发动机=K1 = 0.5 =305.99kvACOS 0.810.83S2 电焊机K2S2 = 0.6247 =103.5 kvA 3S3 照明K3 = = 15/1 = 15 kvACOS s = K（S1+ S2+ S3）= 0.9（305.99+103.5+15）= 382.041 kvAIjs =s/30.38 = 580.45 A四、低压配电室及配电柜设计1、 总配电柜电器配置与接线2、低压配电柜的布置五、配电线路设计：1、 电源状况施工现场电源由南郊露天变电所引来，该所提供In=600 A回路一个空余回路容量为341 kvA电压输出值380V。根据电源情况及施工现场作业情况，砼搅拌站、为01回路；现场为02回路，生活区用电为03回路，钢筋、木工用电为04回路。2、 配电线路形式电焊机照明门架电焊机配料机搅拌机搅拌机门架对焊机调直机弯曲机木工压刨切断机木工圆刨振动器电渣焊电渣焊照明照明 01回路02回路03回路04回路3、 01回路负荷情况a、电焊机 1=43.5*2=87KVAb、配料机 2 = 3*1=3KVAc、搅拌机3=24.75*2=49.5KVAd、照明4=8KVA供电负荷计算 S1 电焊机=K11 = 0.687=26.1 kvAS2配料机= K2 2 =4.29KVA COS 3 S3搅拌机= K3 =0.7*70.7=49.49KVA COS 4S4 照明 K4 =1 8/1 = 8kvACOS s = K（S1+ S2+ S3+S4）= 0.7（26.1+4.92+49.49+8）= 88.51 kvAIjs =s/30.38 = 134.48A4、 02回路负荷情况a、电动机 1=11+3+5.5+3+3+6=31.5 kvAb、电焊机 s2 =100+60 = 160 kvAc、照明 3 = 7kw供电负荷计算 1 31.50.73S1发动机=K1 = 0.53 =25kvACOS 0.80.6S2 电焊机K2S2 = 0.6160 =96 kvA 3S3 照明 K3 = 17/1 = 15 kvACOS s = K（S1+ S2+ S3）= 0.7（25+96+7）= 89.6 kvAIjs =s/30.38 = 89.6/0.658 = 136 A5、 03回路照明 3 = 7kVAS=7KVAIjs =s/30.22 = 18.37A6、 04回路a、对焊机1=100KVAb、调直机2=11KVAc、弯曲机3=6KVAd、切断机4=11KVAe、木工圆刨5=3KVAf、木工压刨6=3KVA供电负荷计算 1S1对焊机 = K1 = 0.65*112.35=73.03KVACOS 2S2 调直机= K2 = 0.6*22.13=13.28KVACOS 3S3弯曲机= K3 = 0.6*8.30=4.99KVACOS 4S4切断机= K4 =0.65*15.06=9.79KVACOS 5S5木工圆刨= K5 =1*4.36=4.36KVACOS 5 S5木工压刨= K6 =1*4.36=4.36KVACOS s=0.7*（70.03+13.28+4.99+9.79+4.36+4.36）=74.77KVAIjs =s/30.38 = 113.6A7、配电导线截面选择a 、总配电柜电源导线容许电流选择：Ijs =410.18 A 拟选用油侵纸绝缘直埋3150+270mm2铜芯电缆引入，长期连续负荷 允许载流量405A410.18 A，满足IjsIX要求。 按容许电压降复核（变电室距变电所5m）S=（SL/C）% = （261.125/775%）% = 3.39mm2150mm2符合要求b、01回路按导线容许电流选择：Ijs =134.48 A 拟选用uv-325+250铜芯聚氯乙烯直埋电缆引入，其长期连续负荷允许载流量218A134.48 A，符合要求。按容许电压降复核（变电室距门架100m）S=（SL/C）% = （138.34100/775%）% = 35.93mm295mm2符合要求c、02回路按导线容许电流选择：Ijs =136 A 拟选用vv-350+225mm2铜芯聚氯乙烯直埋电缆引入，其长期连续负荷允许载流量173A136 A，符合要求。按容许电压降复核（变电室距钢筋棚50m）S=（SL/C）% = （89.650/775%）% = 11.6mm295mm2符合要求六、配电箱的电器配置与接线1、 分配电箱的电器配置与接线：a、 分配电箱采用金属箱。b、 PE线接端子板，并说明；且与金属箱体、箱门作电器连接。c、 如需接N线端子板，必须与箱体绝缘，以免PE线与N线混淆连通，造成漏电保护器错误动作。d、 进出线必须设置在箱体下侧面，如需要可设置接线端子板。2、 开关箱电器配置与接线：3、 照明配电箱电器配置与接线：七、接地与接地装置施工现场在设备比较集中的地方如搅拌机棚、钢筋棚作业区应作一组重复接地，在高大设备处的塔吊，物料提升机也要作重复接地，配电室各自回路末端均应做重复接地。1、 重复接地装置设计a、 接地装置平面布置图（见附图）b、 接地技术要求：、现场供电采用TN-S系统，380/220v，总配电柜专用保护接零（PE）的引出点，将建设单位进户线的PEN线在总配电处重复接地，再由重复接地点分置N线PE线，如下图：、03回路末端重复接地由于建筑物防雷引下线相连接。、01、02回路末端重复接地均采用人工接地体，如下图：施工现场为砂质粘土，其土壤电阻率进似值为100m。（1） 垂直接地体采用50mm壁厚3mm钢管，长度位2.5m，间距为5m，呈直线排列，顶端用304mm的扁钢连成一体。（2） 重复接地人工接地体接地电阻不大于10。（3） 三棒式垂直接地体的电阻计算单根接地体的接地电阻复合接地体的电阻=接地体利用系数 接地根数 单根垂直式K0.3 R=0.3100=30接地根数为3根，接地体利用系数=0.665 0.665 30 3=6.656.6510c、接地极具体要求、配电室重复接地利用建筑物基础金属以484mm度锌扁铁与基础钢筋焊接，扁铁搭接焊时长度为宽度的2倍，且至少三边通焊。、接地线与自然接地体有两个连接点，其连接后在出地面部分要用螺丝连接，以便检测接地电阻时，便于把接地体和接地线分开。、地下接地体禁止使用螺纹钢，裸铝导体做接地体，且其材质不应涂漆。、接地线截面的安全载流量应不低于相线的1/2，可用钢质接零线扁铁48mm4mm圆钢10mm。、施工现场均采用NT-S系数，所有重复接地其电阻值不大于10。八、防雷设计1、 本施工现场内的起重机、龙门架等机械设备，在相邻物的防雷装置的保护范围以外，按榆林地区现场雷暴雨天数为15-30天，当现场机械设备高度在32m及以上时，必须安装避雷针。 2、避雷针应采用具有一定截面的镀锌或镀铬铁棒，钢管或圆管制作，其长度应为12m，圆钢12钢管20。3、导雷引下线应采用不小于35m2截面的镀锌或扁钢，引下线不得用铝线防止氧化，断开。4、防雷接地体可与重复接地合同，阻值不大于105、当塔吊退场后按上述要求在龙门架安装避雷装置九、安全用电技术用电措施和电气防火措施（一） 认真落实安全用电责任制，做好施工用电安全技术交底。（二） 按照TN-S系统设置保护零线系数，实施三相五线，杜绝疏漏所有接地接零处必须保证可靠的电气连接，保护线PE必须采用绿/黄双色线，严格与相线，工作零线相区别，严禁混用（三） 总配电室，门向外开，配锁，应符合下列要求1、 各级配电箱，开关箱应有防雨措施，加门锁并有专人负责，安装位置周围不得有杂物，便于操作。2、 配电柜装置的上端距天棚不得小于0.5m3、 配电柜后的操作通道宽度不小于0.8m 4、 配电箱、开关箱在使用过程中的操作顺序送电操作：总配电柜分配电箱开关箱用电设备。停电操作：用电设备开关箱分配电箱总配电柜5、 各种电气应安装在绝缘电器安装板上，电器及熔断器的熔丝规格必须与电流相一致。6、 各级配电箱必须固定设置，配电箱，开关箱应统一编号，喷上电气标志和施工单位名称，箱底距地面不小于1.2m 7、 配电箱或配电线路维修时，应悬挂停电标志牌，停送电必须由专业电工负责。8、 设备与开关箱间距不得大于3m，与分配电箱间距不大于30m，配电柜开关箱应装漏电保护器，单机所使用的漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s，特别潮湿场所，以及振动器、潜水泵、水磨石及各种手持电动工具，应选取不大于15mA漏电动作电流，额定漏电动作时间不大于0.1s的防御型产品。9、 作防雷接地电气设备，必须同时作重复接地，同一台电气设备的重复接地与防雷接地可使用并联于基础防雷接地网，所有接地电阻值410、 防雷接地引线一般应采用不小于35mm2截面镀锌索或扁钢各段之间应焊接或压接，保证电气连接，不得采用铝线作防雷引下线，防雷装置的冲击阻值不大于411、 低压设备的线路，绝缘电阻不低于0.5M携带式电气设备绝缘电阻工具不低于2M；类工具应不低于7m配电箱和二次线路绝缘电阻不低于1M低压设备和线路在潮湿等最恶劣的情况下绝缘电阻不得低于1k/v。12、 漏电保护器的测试方法，应用专用的漏电保护器测试仪进行，内容为：安装后和使用前进行，漏电保护器投入运行后每月按期进行，雷雨季节增加次数。13、 电焊机外壳应保护接零，焊机二次侧必须安装空载降压保护装置14、 保护零线的截面不应小于工作零线的截面，同时必须满足机械强度要求，保护零线不得装设开关或熔断器。15、 与电气设备相连接的保护零线为截面不应小于2.5mm2的多股铜线保护零线的统一标志绿/黄双色，在任何情况下不准使用绿/黄双色线作负荷线16、 各种绝缘导线严禁直接帮在金属架上（四） 正常情况下列电气设备不带外漏导电部分应作保护接零1、 电机、电器、照明电器等手持电动工具金属外壳。2、 电器设备的传动装置的金属部件3、 配电柜的金属框架4、 电力线路的金属保护管5、 保护零线必须在配电室作重复接地外，还必须在线路的中间处和末端处做重复接地，每一处重复接地装置的电阻值不大于10。五、配电箱、开关箱应符合下列要求：1、 总配电箱应装设隔离开关和分路隔离开关，总熔断器和分路熔断器及漏电保护器，总开关电器的额定值、动作调整值应与分路开关电器的额定值、动作调整值相适应。2、 配电箱电力容量在15kw以上的电源开关严禁采用瓷底胶木刀型开关。4.5kw以上电动机不得使用刀形开关直接启动，各种刀形开关应采用静触头接电源，动触头接载荷，严禁倒接线。3、 空气开关不能用作隔离开关，它是一种自动切断线路故障用的保护电器，设有明显的断开点，断开点距离小易击穿。4、 每台用电设备有各自专用的开关箱，必须实行“一机、一闸、一漏、一箱制”，严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）。5、 分配电箱、开关箱中导线的进线和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或门处，移动配电箱的进、出线必须用橡皮绝缘电缆。6、 所有配电箱应每月检修一次，维修人员必须是专业电工，检查时必须按规定穿绝缘鞋、戴绝缘手套，使用电工绝缘工具。六、手持电动工具的用电要求及安全电压的使用1、 一般场所选用类手提电动工具，并应装设额定工作电流不大于15mA，额定漏电动作时间小于0.1s的漏电保护器，若采用类手持电动工具，还必须作保护接零。2、 手持电动工具的外壳，手柄、负荷线、插头、开关等，必须完好无损，使用前必须作空载检查，运载正常方可使用。3、 水泵的负荷线必须采用YHS型防水橡胶皮护套电缆，不得承受任何外力。4、 在潮湿和易触及带电体场所的照明电源不得大于24v，在特别潮湿的场所，导电良好的地面工作的电源电压，不得大于12 v。5、 使用行灯的电源不得超过36v，灯体与手柄应坚固绝缘良好，灯头与灯体结合牢固，灯头、开关、灯泡外部有保护网。七、电器防火措施1、 合理配置、整定、更换各种电器，对电路和设备的过载，短路故障进行可靠保护。2、 在电器线路的周围不得堆放易燃易爆和强腐蚀介质，不使用火源。3、 配电室的建筑物和构筑物的耐火等级不低于3级，室内应配置砂箱及绝缘灭火器，（干粉灭火器）并严禁烟火。4、 加强电器设备防火责任制，加强电器防火重点场所烟火管制，并设置禁止烟火标志。5、 落实电器设备防火责任制，加强电器防火重点场所烟火管制，并设置禁止烟火标志。6、 经常进行防火检查，发现问题及时处理。7、 设备不得超负荷工作，并避免出现高峰负荷用电。8、 生活用电不得使用电热设备，照明线路不得乱拉乱搭。八、配电箱系统图九、供电总平面图（见附图）外架防雷接地方案1、 本建筑外架采用贯通性连接，并同时形成自然闭合回路。2、 外架下地面采用硅酸盐水泥，周围土壤含水量不低于4%，垫层下五绝缘防火层。3、 在外架周边增加人工接地板8处，采用DN40镀管，深度大于2.5m，12镀锌圆钢和外架立管焊接，搭接长度为圆钢的10d。4、 屋面利用建筑物主筋做避雷引下线，12镀锌圆钢焊接，数量、位置及搭接长度同接地极。5、 用L-9型地阻表测试，其接地电阻为8，满足防雷接地要求。编制： 批准： 榆林市广宇建设工程有限公司 2010年8月15目录第一章 总 论41.1项目概述41.2项目提出的背景和必要性41.3 项目建设的可行性分析16第二章 项目依据和范围202.1项目编制依据202.2编制原则202.3项目编制范围21第三章 市场发展预测及行业关键指标分析223.1二手车市场风险及发展预测223.2 目前二手车价格分析253.3 二手车关键指标分析28第四章 项目选址与建设条件364.1 项目选址364.2 区域建设条件364.3社会环境简况37第五章 项目建设内容与规模395.1 项目建设内容395.2 建设规模39第六章 项目实施进度安排41第七章 环境保护和交易流程427.1 二手车交易市场污染评估与处理427.2 二手车交易流程42第八章 项目经营管理与劳动定员498.1 项目经营管理498.2 劳动定员498.3 劳动保护和安全生产50第九章 投资概算及资金筹措519.1 投资估算519.2 资金筹措51第十章 经济效益分析5310.1项目的制度成本分析5310.2 项目效益分析5510.3 本项目成本估算5610.4 投资初期的营销计划建议5710.5 销售收入及税金5710.6 利润估算5810.7 财务平衡分析5810.8 不确定性分析5810.9 结论59第十一章 结论及建议6423
