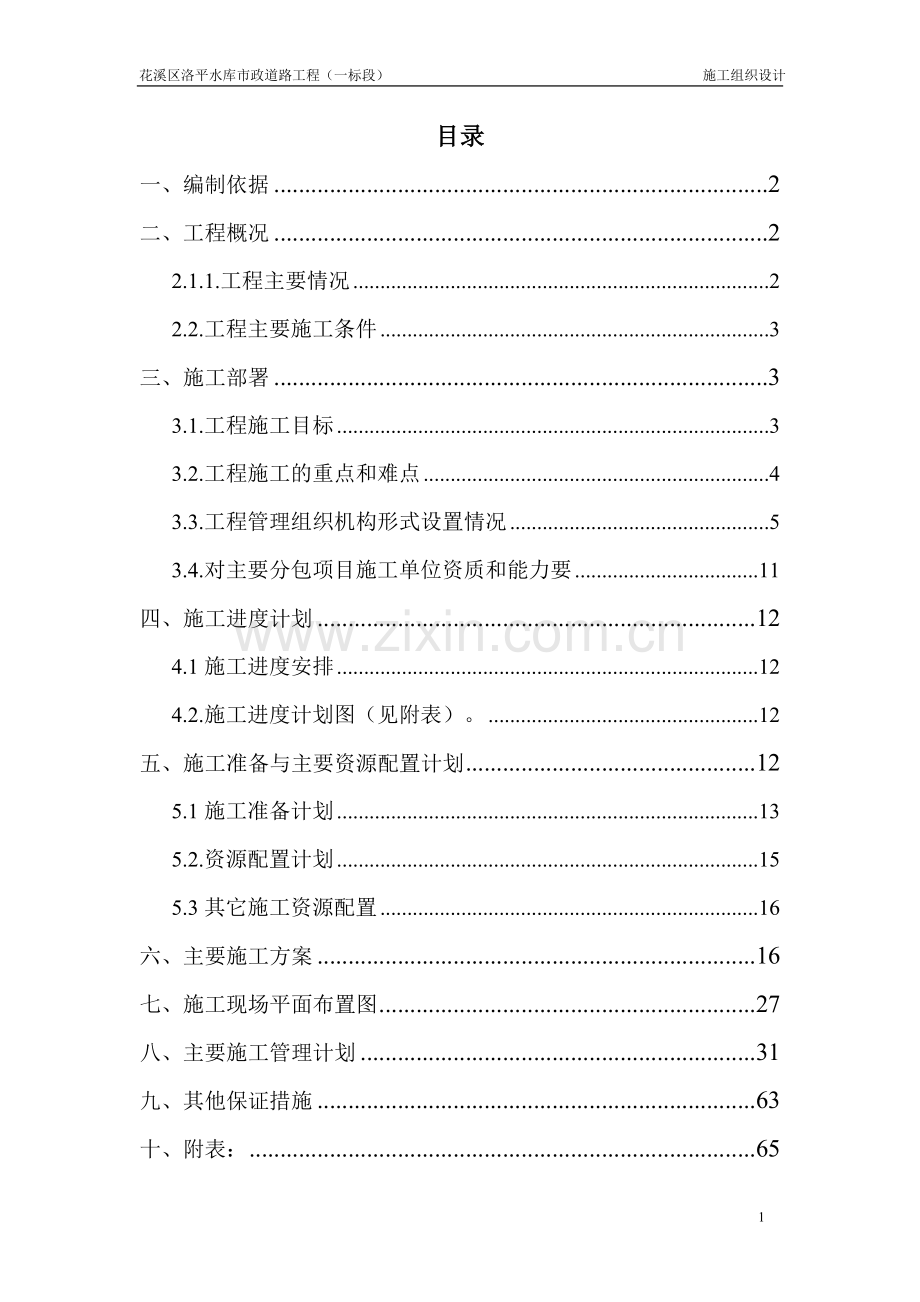

土石方工程施工组织工程施工组织.doc_第1页
第1页 / 共70页

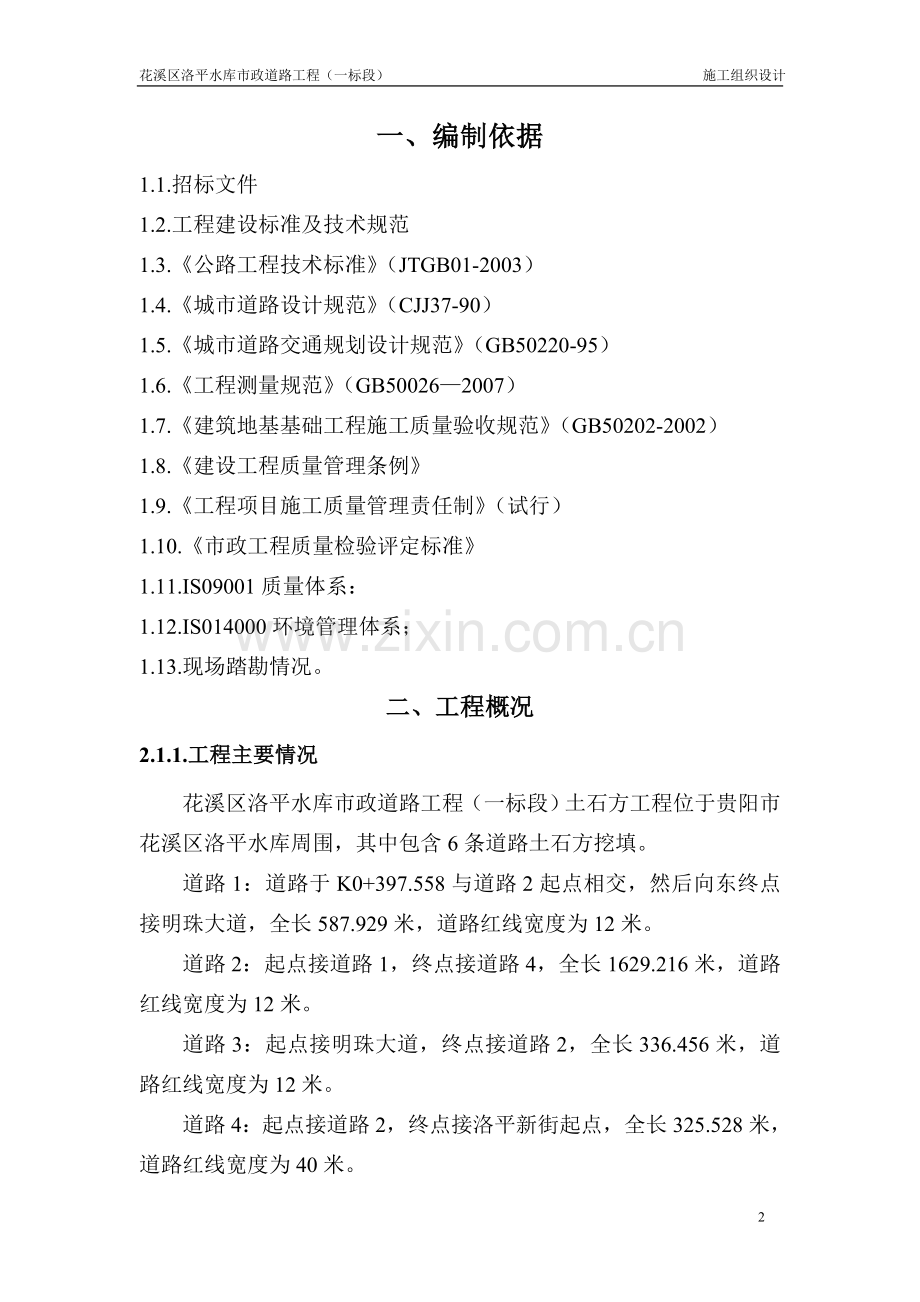

土石方工程施工组织工程施工组织.doc_第2页
第2页 / 共70页
土石方工程施工组织工程施工组织.doc_第3页
第3页 / 共70页
土石方工程施工组织工程施工组织.doc_第4页
第4页 / 共70页
土石方工程施工组织工程施工组织.doc_第5页
第5页 / 共70页
点击查看更多>>
资源描述

1、花溪区洛平水库市政道路工程(一标段) 施工组织设计目录一、编制依据2二、工程概况22.1.1.工程主要情况22.2.工程主要施工条件3三、施工部署33.1.工程施工目标33.2.工程施工的重点和难点43.3.工程管理组织机构形式设置情况53.4.对主要分包项目施工单位资质和能力要11四、施工进度计划124.1施工进度安排124.2.施工进度计划图(见附表)。12五、施工准备与主要资源配置计划125.1施工准备计划135.2.资源配置计划155.3其它施工资源配置16六、主要施工方案16七、施工现场平面布置图27八、主要施工管理计划31九、其他保证措施63十、附表:65一、编制依据1.1.招标文

2、件 1.2.工程建设标准及技术规范1.3.公路工程技术标准(JTGB01-2003)1.4.城市道路设计规范(CJJ37-90)1.5.城市道路交通规划设计规范(GB50220-95)1.6.工程测量规范(GB500262007)1.7.建筑地基基础工程施工质量验收规范(GB50202-2002)1.8.建设工程质量管理条例1.9.工程项目施工质量管理责任制(试行)1.10.市政工程质量检验评定标准1.11.IS09001质量体系:1.12.IS014000环境管理体系;1.13.现场踏勘情况。二、工程概况2.1.1.工程主要情况花溪区洛平水库市政道路工程(一标段)土石方工程位于贵阳市花溪区洛

3、平水库周围,其中包含6条道路土石方挖填。 道路1:道路于K0+397.558与道路2起点相交,然后向东终点接明珠大道,全长587.929米,道路红线宽度为12米。 道路2:起点接道路1,终点接道路4,全长1629.216米,道路红线宽度为12米。 道路3:起点接明珠大道,终点接道路2,全长336.456米,道路红线宽度为12米。 道路4:起点接道路2,终点接洛平新街起点,全长325.528米,道路红线宽度为40米。道路5:起点接道路2,终点接洛平新街起点,全长214.258米,道路红线宽度为16米。 洛平新街:起点道路4,终点K1+067.036,全长1067.036米,道路红线宽度为40米。

4、在K0+395.5至K0+410.5处设置了一座全长20米桥梁(注:此桥梁暂未设计)。2.1.2.主要工作数量工程名称清表土(m3)清淤(m3)挖土方(m3)挖石方(m3)填石方(m3)道路17017.447925085101216525道路27030.2299572187221740道路33161.323651674922道路41954.6420752159771687道路53147138906694洛平新街33383.15871020264205886212.1.3.地形地貌属于溶蚀丘斜坡地貌区,形态浑圆低矮,斜坡坡度较缓。 2.1.4.气候条件 工程所在地属亚热带气候区,其特点是:冷暖气

5、流交替强烈,季风高原气候明显,夏无酷暑,冬无严寒,春秋气候多变,光、热、水同季、日照少、阴雨多。 多年平均气温为15.3,最高气温在7月份2432,最低气温在1月份5。年降水量均在1120-1220毫米。 2.2.工程主要施工条件本工程位于贵阳花溪洛平水库四周,交通便利,人口及建筑密度不大,地下管网以自来水管为主,线路以耕地为主,所以环境较简单。三、施工部署3.1.工程施工目标公司在接到中标通知书后,即成立项目经理部,并根据业主的建设期望目标、工程项目的地理环境和人文环境,确立本工程的项目目标、拟订管理模式,对项目部管理人员的组织架构、管理流程、资金计划、材料计划、施工组织计划、质量保证体系等

6、进行精心设计;同时,对在施工管理过程中可能出现的资金短缺、材料供应、工程变更、施工质量等问题提出各种假想,并拟订相应的解决方案,以期通过对整个施工管理过程的模拟,形成合理可行的目标管理模式,占据施工管理的制高点。本工程的项目目标分为质量目标、工期进度目标、成本目标三大部分。工期进度目标:在6个月内完成路基土石方开挖、路基回填、碾压平整、排水设施、检测验收等;质量目标:确保优良工程,争创优质工程,竣工验收总评分在90分以上;成本目标:项目运行成本控制在预算的90%。同时,尝试新的项目管理模式,锻炼施工管理队伍,并制定了“质量为本精心组织竞争为魂强化管理”的施工管理模式,为项目部人员岗位设立和职责

7、划分、工作流程的制定和进一步提高管理水准、消除管理漏洞奠定了理论基础。3.2.工程施工的重点和难点工程内容多、交叉作业多、投入的设备、人员多,需加强管理,合理组织施工,场内青苗和建筑物需征收,赔偿工作与施工同时进行这是确保按期完工的重点。回填土石方时,要确保施工的完整性和连续性。爆破的施工组织与协调要求较高。软基处理、土方开挖、回填、石方爆破等分项工程的施工必须密切配合和精心施工并减少相互间的影响。施工期间正处于雨季,要密切注意天气情况,并制定相应的保证措施,这是工程工期的难点。3.3.工程管理组织机构形式设置情况 本工程将实行项目法管理,计划设一项目经理部,实行项目经理负责制。项目经理部将在

8、公司经理的领导下,严格按IS09001:2000质量体系要求运作。项目经理部下设工程技术部、质量安全部、机械设备部、工程材料部、预算财务部和文明施工组。具体构架如下:项目经理项目副经理项目技术负责人工程技术部质量安全部机械设备部工程材料部预算财务部文明施工部本工程我司保证以足够的技术力量和施工力量投入,确保工程按业主标准和要求完成。 主要负责人及各部门职责: 项目经理的职责:负责制定的工期、质量、成本控制、安全文明施工等各项管理目标,并按以上目标组织工程全过程的具体实施。技术负责人:负责本工程的技术管理,编制施工组织设计和各分项工程施工方案。监督施工方案的落实和现场质量管理,协助项目经理对施工

9、计划、工程质量、成本的控制。联系监理、设计、业主协商有关技术问题。各职能部门的职责分述如下:工程技术部:(1)负责图纸会审及编制施工组织设计;(2)负责制定施工方案及施工计划;(3)负责施工技术交底;(4)深入现场,指导施工及时解决现场施工难题;(5)积极推广新技术、新工艺,以确保施工质量、提高工效节约成本:(6)认真做好施工日记,并做好施工总结。 质量安全部: (1)监督各施工作业队伍贯彻执行国家、业主、监理与企业发布的工程质量的规定、规程、制度和措施,并检查落实; (2)深入施工现场了解掌握工程质量动态,协助各作业队处理施工中存在的质量问题; (3)负责施工过程中各道工序的自检和报验工作,

10、及时向各级领导汇报工程质量情况;负责对各种原材料、成品、半成品的质量检查与验收; (4)记录历次质量检查、各种验收检查的情况,记录质量事故的调查处理情况; (5)及时了解和掌握各方面的工程质量动态,推广好的工程质量管理经验。 (6)负责施工过程的安全管理。 机械设备部:(1)负责工程施工机械调配、机械维修、保养计划的制定;(2)负责每天的施工机械安排,协调各作业队伍之间的相互关系,负责施工机械安全管理。 工程材料部: (1)负责本工程的材料、物资和机械配件的订购供应工作;(2)负责材料供应计划的制定和落实工作; (3)负责材料的内部往来和结算工作。 预算财务部 (1)按照国家、地方的政策法规和

11、上级机关的规定,管好、用好工程资金,做到专款专用; (2)做好成本预测、编制成本计划,加强成本核算,搞好成本控制、分析工作; (3)协助合约部做好工程结算工作。 (4)负责工程的计量和支付工作; (5)负责工程的追加索赔工作; (6)负责本工程的合同管理工作; 文明施工部 (1)负责工地现场的文明施工工作: (2)负责与工程各有关管线、交警等单位的协调; (3)负责施工用水、用电报装。 施工队 (1)根据设计图纸及施工方案要求落实每一项具体的施工任务。(2)施工过程中,把好每一道工序的质量关,完成施工队内部自检工作。 (3)施工中必须遵守各种施工规范、安全规范以及各种文明施工规定。 岗位职责项

12、目经理 贯彻质量方针和质量目标,领导本工程项目进行策划,制定项目质量目标和项目经理部管理; 负责组织各种资源完成本次项目施工合同,对工程质量、施工进度、安全文明施工状况予以控制; 负责对一般质量事故的调查、评审和处置; 领导技术人员完成质量记录和竣工文件的编制和移交,参加工程竣工验收交付工作,并对存在问题予以整修; 以企业法人委托人身份处理与工程项目有关的外部关系及签署有关合同等其它管理职权,对公司负责。项目副经理职责确保施工过程按照质量体系文件要求进行;负责工程施工与调度、协调各工种之间的关系,统一调配,负责整个工程的文明施工和安全施工;负责对不合格品的纠正措施的实施;负责对工人进行技能教育

13、和培训;负责对被列为特殊过程和关键工序的过程实施施工全过程的监控。 贯彻执行质量方针和质量目标,负责施工记录的收集、整理、标识、归档、保管和移交工作。 负责项目经理部文件和资料控制工作; 参加质量事故调查和分析,制定有关纠正和预防措施并跟踪实施验证; 参加图纸会审工作,及时将设计变更内容标识在图纸上:负责编制施工技术方案和作业指导书,并向操作人员交底技术负责人 负责本项目质量策划,组织编制质量计划并按规定报批,主持建立项目捏保证体系:将项目质量管理目标分解到各部门、班组和岗位,并对情况进行检查实施监督; 负责组织图纸会审、技术交底和质量计划的交底工作; 负责组织贯彻技术规程、规范和质量标准,认

14、真贯彻实施各项管理制度和相关程序,对本项目人员违反操作规程和程序造成的质量问题负有领导责任; 负责文件和资料的管理工作,确保现场使用的文件均为有效版本,指导和检查生产过程的各种质量记录和统计技术应用工作,确保质量记录的完整性、准确性和可追溯性; 定期召开质量例会,并及时向处主管部门反馈质量信息;负责审批本工程项目的“紧急放行”和“例外放行”报告: 负责组织动员本项目全体员工积极配合质量体系审核,认真制定纠正和预防措施; 负责检验和试验人员、仪器设备的配备和管理工作; 领导新技术、新材料、新工艺的开发应用和本项目的培训工作,指导项目,开展QC小组活动; 领导本项目质量评定和竣工交验工作。 质检员

15、 贯彻执行质量方针和质量目标; 负责施工过程的检查、验收和质量评定,并按时将质量检查结果报施工部门; 负责质量记录的收集、整理、移交工作;参加一般质量事故的调查评审,并负责上报有关材料安全员 贯彻执行安全方针和安全目标;负责现场施工安全教育、安全检查并作好记录;参加一般安全事故的调查评审,并负责上报有关材料。负责质量记录的收集、整理、移交工作;施工员负责对工程图纸进行会审和工程技术交底;根据工程实际进度及时编制各种资源量计划;按照施工图纸和施工规范要求指导施工,并对工程施工过程质量进行控制; 按照施工组织设计要求,指导现场施工; 试验员进行现场材料取样,并对材料样品的真实和有效性负责;做好取样

16、材料的送检工作,跟踪实验结果并将试验结果及时报告技术部门和质量部门; 负责试验资料的收集、整理、保存和移交工作; 测量工程师 负责现场坐标点及高程点的测设工作,并做好测量成果记录;按照业主提供的坐标点及高程点,引测施工测量控制点并进行细部施工测量; 负责测量资料的收集、整理、保存和移交工作; 造价员 严格按照合同要求和有关规定,对发生的工程费用进行核算;配合经营计划部做好工程变更或其它特殊情况而影响合同执行时的合同评审工作; 按时完成工程验工和预、决算工作。 通过工程费用的核算,详细计算工程人工费、材料费、机械费、措施项目费及其它工程管理费用,并编制成本控制计划;财务负责人 严格财务有关规定,

17、编制财务核算和财务报表; 配合施工技术部门做好工程成本的控制和成本核算工作;负责工程款的结算和支付工作。文明施工负责人 严格按照有关部门规定,做好施工现场文明施工工作; 制定文明施工目标和现场文明施工管理工作;材料负责人 编制物资采购申请计划; 负责项目分管物资的采购工作; 负责进场物资的验收,搬运,贮存,标识,保管保养,发放工作;负责贮存物资检验和试验状态的标识工作; 负责物资验证的各种质量证明文件的收集,分类整理和移交;负责物资的堆码,贮存,保管和发放工作; 搞好部门协作,做好材料和工具的使用管理工作; 及时准向有关部门提交物资报表。 负责对进场所有物资进行验证,并对物资数量和外观质量进行

18、检验; 对必须检验和试验和材料,通知试验人员抽样送检; 做好原材料,成品和半成品的标识和状态标识,并随时检查,保护标识; 施工人员的安排 项目经理部设项目经理一名、技术负责人一名、下设三部一室,即:工程技术部、材料设备部、计划财务部、办公室,详见施工管理组织机构图。根据本工程实际规模及工程工期,合理配备施工管理人员,所配备的施工管理人员详见下表:职务职称备注项目经理工程师详见附表主要人员表项目副经理工程师详见附表主要人员表技术负责人高级工程师详见附表主要人员表施工员工程师详见附表主要人员表质检员工程师详见附表主要人员表造价工程师工程师详见附表主要人员表测量员/详见附表主要人员表财务负责人/详见

19、附表主要人员表后勤管理/详见附表主要人员表施工员工程师详见附表主要人员表3.4.对主要分包项目施工单位资质和能力要1.具备充足的后备资金,在承包单位资金周转困难时,能有足够的资金运转,不影响工程进度2.人员配置齐全,特殊作业人员均持有证件,机械设备能满足工程的需求。3.具备一定的技术能力,能完成所承包的施工任务。四、施工进度计划4.1施工进度安排1.工期总目标2.开工日期:2012年7月3.计划完工日期:2013年1月:4.总工期:180日历天。5.施工阶段划分及工期目标 本工程总工期为180日历天,为合理安排、有效控制,确保按期、保质完成任务。将总工期划分为四个阶段性工期目标来控制。第一施工

20、阶段:施工准备阶段,本阶段主要完成现场的清理、平整和施工临时围档的搭建、料场、搅拌站搭设、临时水、电、路的建设及机械设备进场,现场调查及进行测量放线的准备工作,为后期施工创造良好条件。 第二施工阶段:挖填土石方。 第三施工阶段:碾压平整。第四施工阶段:为竣工清理交验阶段。该阶段主要全线现场清理和施工临时设施的拆除。 4.2.施工进度计划图(见附表)。 五、施工准备与主要资源配置计划5.1.施工准备计划5.1.1项目管理模式 我公司严格按工程总承包体制的要求及国际工程承包的经验组织项目施工,按“总部服务控制,项目授权管理,专业施工保障,社会协力合作”的模式进行项目管理。项目管理中以项目经理负责制

21、为核心,按公司有关规定及高效原则组成精干和富有经验的项目经理部,以质量、成本、安全及合同作为主要管理内容,以管理创新、技术创新为手段,并以实施“用户满意工程”为载体,实现对业主的承诺。5.1.2.项目组织体系以高效精干为原则组建项目经理部,其组织体系如下图所示:项目经理项目技术负责人文明施工部预算财务部工程材料部机械设备部质量安全部工程技术部5.1.3.技术准备1.相关技术文件的学习、熟悉和落实序号学习培训内容计划时间参加人员方式1图纸会审项目全体书面总结2图纸会审交底甲方、监理和施工单位书面总结3质量教育每月一次劳务人员现场讲解4方案措施交底施工作业前施工管理人员书面交底及讲解5质量监控核查

22、会每月一次施工管理人员书面总结6结构施工管理讲座每月一次施工管理人员集中培训、现场指导及问答7CJJ1-2008城镇道路验收规范施工管理人员书面总结分析8其他相关规范的学习施工管理人员书面总结分析5.1.4.施工组织设计及施工方案的编制编制各单项工程的施工方案主要包括土石方专项施工方案、清淤换填、临时用电、土石方爆破、临时排水、安全文明、安全应急救援、特殊项目等各分项工程的施工方案。5.1.4施工机具准备在本工程的施工中,我们根据工程情况选用并落实先进的施工机械。开工前应按照工程进度计划作好机械设备的进场计划,按照计划进行落实。5.1.5劳动力准备组织劳动力进场,调集技术熟练的各专业施工队伍组

23、成本工程的施工作业队伍,充分保证工程工期和工程质量。5.1.6物资准备开工前,根据工程进度计划并结合各种材料的熟化、检验时间要求编制物资采购计划;对各种工程材料的来源、质量、储备情况进行详细的考察、落实。对于需要较长熟化、检验时间以及加工量较大的材料尽早安排进场。5.2.资源配置计划施工资源包括劳动力资源、施工周转材料、工程自身材料等。5.2.1劳动力资源配置(1)本工程劳动力资源实行专业化配置,按照不同工种、不同施工部位划分若干专业班组,使得各专业班组从事性质相同或相近的工作,提高其操作熟练程度和劳动生产率,确保本工程的施工质量、施工进度等符合施工部署的要求。(2)投入本工程所有技工均持证上

24、岗,高级工比例均在70%以上。(3)劳动力资源配置情况(详见附表:劳动力计划表) 5.2.3.主要施工周转材料配置序号名 称规格单位数量备 注1钢管脚手架483.5mmT30施工脚手架及零用2扣件直角、旋转个2000搭设脚手架用3岩石铵梯炸药2#kg250004电雷管个28005水泥P.032.5吨1000分批进场6碎石10-30mmM2800分批进场7片石30-60cmM2000分批进场8机制砂M2700分批进场9105.2.4 临时设施布置及临时用地表用途面积(m2)材料需用时间临时办公室30*4个活动板房工程结束仓库200页岩砖砌体工程结束工具房50临时彩钢棚工程结束水泥库150临时彩钢

25、棚工程结束5.3其它施工资源配置其它施工资源包括工程所需材料、办公用品(设备)以及信息资源等。(1)工程所需材料配置、 工程所需材料用量详见经济标。、 各种工程材料根据施工进度要求,提前一至两周进场。、 材料进场前,须进行相关复试、检测、报验,报验合格后方可进场。、 材料采购要求:a、 工程材料采购的周期短、数量大、品种多。为保证所采购材料的质量符合要求,做到“透明报价、质优价廉”。b、 和业主单位的联合采购,在保证业主单位利益的前提下,提高了采购效率,对保证甚至提前工期极为有利。(2)办公用品(设备)配置本工程的施工,我公司将优先投入各种施工要素,确保按时甚至提前交付本工程。拟投入的办公用品

26、(设备)有:办公桌椅、笔墨纸张、打印机、传真机、复印机、电视、电话、电脑、网络等。(3)信息资源配置为了确保信息传递的及时、准确、通畅和共享,我公司将在现场办公室采用无线网卡接入“因特网”信息服务终端,可及时将各类工程信息传递至各相关单位和部门。 六、主要施工方案6.1.施工准备(1)运输主干道:本工程运输主干道利用自修便道作为对外运输通道,土方外运由市政道路至废土场,砂、石等材料从外面石才厂等处运入。若乡村道路的小桥、路基不能满足承载要求,则先进行加固、加宽及整修,以保证运输机械的正常通行。(2)各施工段在其施工的路幅范围附近租用好临时生活设施,做好动工前的后勤保障工作。(3)对投入各施工段

27、的机械设备进行调试与检修,确保机械设备能在施工过程中正常运行。(4)路基开挖前,在路基两侧边线外,挖6080cm的排水沟;在路基地表上,每隔20m用人工挖8060cm的横向排水沟并与两边沟相通,排干路基地表60cm以内的地下水,晒干原地面6.2.测量放样与测量控制挖红线沟:进场放线后,派专人沿路线的红线挖400400mm的沟,分清道路线路范围。6.2.1测量放线与桩点的保护: (1)工程开工前对控制点进行导线、水准复测,根据施工用地图开挖边界沟,标明征地界线,对进场人员进行测量交底,避免超过征地边界。 (2)对全线横断面进行复测和补测,并绘制出横断面图,对全线水塘、水渠等淤泥区进行测量,绘出平

28、面图并标明面积大小。(3)对控制点进行加密,保证施工过程中相邻两点间能通视。(4)机械施工过程中易碰撞碾压到的测量控制桩应严格保护,在路基范围内的中线桩及水准点,都要引测至施工活动区域以外,并设置标志予以保护。对关键桩号做好控制点,便于该桩遭到破坏后及时恢复。(5)进场前,应对所有测量仪器送有关单位校核,确保施工测量仪器能正常使用。 6.2.2.线路测量: (1)开工前,根据业主提供的导线、中线、水准点进行复测,对横断面检查与补测,根据施工要求增加水准点。 (2)全线测量采用全站仪进行,中线控制桩由导线控制,当导线点不满足施工要求时应加密,保证在道路施工的全过程相邻导线点间能互相通视,全路段导

29、线要完全闭合,不得超出规范要求,固定路线主要控制桩,如交点、转点圆曲线和竖曲线的起、讫点。 (3)根据设计图纸和有关规定进行放样,包括路基用地桩和路堤坡脚,路堑堑顶、边沟、取土坑、护坡道、弃土堆的具体位置,在距路中心一定安全距离处设立控制桩,其间隔不宜大于50m,桩上标明桩号与路中心填(+)或挖()高度。 6.3.路幅清障开工前对施工现场地上、地下及空中障碍物进行全面调查了解,才能据施工进度制定出排除各种障碍的时间,积极配合业主做好拆迁、征地、排碍等工作。 在路基界限范围(包括借土区)清除树根、杂草、灌木丛、垃圾、有机物残渣,并堆放在指定地点。 6.4.清除表土与淤泥 (1)施工前,先在路幅两

30、侧各开挖一条宽1.0m、深1.5m的排水沟,将施工区雨水、地下水有组织排至附近池塘和沟渠中,土渠坡度1。 (2)清表:场内菜地及农田表层耕植土及苗木需首先清除,采用推土机、挖机辅以人工配合,清理掘除施工范围内的表土、草皮、树木、树根、建筑垃圾等不适材料,成堆后由挖机装车运至场外弃土区。原地面清表后晒干碾压。 (3)清淤泥:鱼塘、水田、水沟先用抽沟(3050cm)抽水法排水,排不尽的积水用污水泵或泥浆泵排干。大面积淤泥则在周边每隔10-15米挖2.0-3.0米的深坑(底部尺寸5050cm),将污水泵或泥浆泵置于坑底,降低地下水位,然后将淤泥进行翻晒,待土体基本干燥后,再进行挖运。 6.5.施工场

31、地排水 (1)原地面排水 在路基开工前,在路基两侧边线外,挖6080cm的排水沟;在路基地表上隔20米由人工挖4050cra的横向排水沟与两边纵排水沟相通,排干路基地表40cm以内的地下水,晒干原地面保证原地面的压实度。整理好因路基施工时切断的原有道路和农田排灌水系统,在施工前应作临时排水处理。 (2)路基排水 挖方路基坡顶做截水沟,截水沟断面为5050cm,沟内用片石铺砌,将水有组织排向道路排水系统。路基旁挖边沟,断面为6050cm,沟内用片石铺砌。 填方路堤下在坡脚做1.0ml.5m排水沟,沟内铺砌片石。将路基边坡流水及盲沟泄水有组织排入农田排灌水系统。 路基填筑时做成路拱,形成一定横坡,

32、以利路基排水。降水:在回填路基两边,挖80l00cm通长排水沟,两端挖80l00cm的横向截水沟与两侧的排水沟相连,中间最底挖6080cm排水沟,另横向每20米人工挖4050cm排水沟,横向排水沟与纵向排水沟相连,降低回填区地下水。 涌水处理:在涌水的地方,挖排水沟将水引出场外。排水沟为80100cm,在原地面压实时,涌水坑及排水沟内四周铺土工布、其中填砂砾改为盲沟,然后与原地同时压实。 水塘处理:路基通过水塘的地区,将塘水抽干,晒干后将淤泥清干净在路基填筑前铺筑80cm厚的碎片石或抛石,再铺筑粘土回填。6.6.土方调配 全路段挖填不平衡,弃方约为100万方,因附近没有的弃土场,弃方拟运至外面

33、的废土场。 6.7.切区开挖 (1)质量标准: 0-30cm压实度96宽度:+200mm,0中线高程:20nm横坡:20mm且有大于0.3平整度:20mm (2)开挖前,放出路线的中线和坡顶的边线,清表后即开始挖土。(3)挖方路基土不适合用来填筑路基,拟全部外运弃除。 (4)土方开挖采用单层横向全宽掘进法,从一端向前开挖,每开挖二层即对此层边坡进行修整,保证路堑的放坡。 (5)土方采用机械开挖,每施工段不少于2台挖掘机、1台推土机,1台平地机、1台压路机,土方采用挖掘机开挖、装载机配合装土、自卸汽车运土。 (6)土方开挖至距设计标高25cm时暂停挖掘,待回填区到95区时,与回填区的95区同时施

34、工。 (7)路堑开挖,无论为人工或机械作业,均须严格控制路基设计高度,若有超挖,应用与挖方相同的土壤填补,并压实至规范要求的压实度。 (8)如开挖至设计标高后,压路机压实达不到设计要求,则采用换土方法,将表面50cm内的两层土挖走外运后,换上能满足要求的填料,然后压实达到设计要求。6.8.填区回填碾压质量标准:路床080cm压实度:96路床80cm以下压实度:94中线高程:20mm平整度:20mm宽度:+200mm,0横坡:20mm且不大于0.3路基填筑前先进行测量放线,并清理现场,再按路基断面每边增加50cm放好边线桩,才能开始填筑。路基填筑采用全断面水平分层填筑,工艺流程如下:施工准备基底

35、处理分层填筑摊铺整平洒水或翻晒机械碾压面层修整检验签证。 路基施工工艺框图恢复定线填前碾压核对水准点检测压实度地表清除取土场取土路基上卸土检测含水量控制分层厚度平 整压 实控制平度度、横检测压实度平地机精平终 压控制平度度、横检测压实度进行下一层土的击实试控制填筑宽监理验收 (1)基底处理:地表清理后,先压实再进行填筑,必要时应将松土翻松,土块打碎,然后找平压实,经过水坑、水田或低洼地段时应根据情况采取排水疏干、挖除淤泥,填碎石土等措施,以保证基底稳定,在填挖结合段要按设计控制台阶再进行填筑。 (2)如填方区遇自然地面横坡比大于1:5,则应将清表后的地坪挖成内倾台阶,阶梯长大于1.0米,阶梯高

36、不得大于0.3米。 (3)分层填筑:在基底处理好后按横断面全宽分层压实,如地面不平,由最低处填压起,须压实检验合格再填上层,填筑厚度应控制在每层厚度不大于30cm,且不小于l0cm。 (4)摊铺平整:先用推土机进行摊铺,再用平地机整平到规定的一致厚度再碾压,每层填土表面应保证2左右横坡,以便排水。(5)洒求和晒干,根据填料的取样试验、试验段测量数据和最佳含水量参数,确定是否对填料进行洒水和晒干,填料含水量应控制在最佳含水量2以内。 (6)碾压:碾压采用振动型压路机分层进行,先从路缘向中心,再从中心向两侧依次进行,前后两次轮迹,必需重叠15-20cm,接头处重叠80-100cm,前遍与后一遍的接

37、头应错开,不允许漏压和留死角,保证压实均匀。 (7)检测:为确保路基压实质量,必须经常检查填土含水量及密实度,始终保持在最佳含水量状态下碾压,确保达到压实度,路基以下80cm以内压实度大于等于96,80cm以下压实度大于等于94%,压实度的检测方法和步骤按技术规范的规定进行。 (8)路堤路床局部地段采用换土、加石灰,上铺碎石土或30cm砂砾进行处治。 6.9.切区边坡、边沟处理 (1)质量标准: 边坡坡度:不陡于设计规定沟底高程:0mm,-30mm nn mm沟底宽:不小于设计规定 (2)将边坡进行修整,使其坡度满足设计及规范的要求。坡面 采用种草防护,在边坡上将草皮作成45斜角的带状,铺砌组

38、成1.0m 1.0m的方格形,在方格内种上草籽。(3)在边坡顶部设浆砌片石截水沟,碎落台和边坡脚设浆砌片 石矩型排水沟,将雨水有组织排入雨水管道,其做法如下图所示:6.10.填区边坡整治(1)质量标准:边坡坡度:不陡于设计规定 .沟底高程:0mm,-30mm nm咖沟底宽:不小于设计规定(2)路基形成前的护坡路基施工完93区,对路基边坡进行修整,每填完一层路基要做 1520cm的挡水埂,用编织布覆盖边坡排水沟,使路基表面水有组 织排出。(3)路基形成后的护坡填方路基坡面采用种草防护,在边坡上将草皮作成45斜角的带 状,铺砌组成lmlm的方格形,在路肩边坡以下和坡脚部分用几条水平的带状草坡铺设,

39、然后在方格内种上草籽达到护坡的目的。(4)填方边坡脚设单侧梯形排水沟。6.11.软基处理本工程线路穿越地带为丘陵地,山包为挖方区,山包之间的底洼地带为回填区。本地区地下水丰富,山包上的地下水、地表水均流向回填区,回填区的原地面土质长期为水所浸泡,并有多处涌水,同时回填区基本为稻田、鱼塘,原地面处理较为复杂。(1)降水:在回填路基两边,挖80100cm通长排水沟,两端挖80100cm的横向截水沟与两侧的排水沟相连,中间最底挖6080cm排水沟,另横向每20米人工挖4050cm排水沟,横向排水沟与纵向排水沟相连,降低回填区地下水。(2)涌水处理:涌水的地方,将四周的淤泥用挖掘机挖运至场上,挖排水沟

40、将水引出场外。排水沟为80l00cm,在原地面压实时,涌水坑及排水沟内,铺土工布、填砂砾改为盲沟,与原地同时压实。 (3)水塘处理:路基通过水塘的地区,将塘水抽干,晒干后将淤泥清干净,在路基填筑前铺填80cm厚的砂砾或抛石,再铺填粘土回填。(4)清淤、清表:排水沟挖好后,区域内的淤泥及杂物用挖掘机装运至弃土区,淤泥厚度过厚则用回填路基土进行换土。 (5)含水量高地基处理:原地面土被疏干后,含水量还过高,面积较小时,用换土处理,大面积的含水量过大,则在原地面上铺50cm砾石,碾实夯实,达到设计要求。 (6)软基处理:如软基厚度较小时,则在土中掺入5石灰以吸收水分,改变土质的性质。如软基厚度较大(

41、土1.5m),且长期在地下水位以下,则采用按设计方案抛置5080cm厚片石或级配砂砾,并用压路机碾压,然后在其上用8的石灰土30cm厚固化地基。(7)具体工程量待定。 6.12.切区石方施工 (1)石方开挖方式:根据路基凿石施工开挖的难易,决定采取机械开挖或爆破施工。据沿线居民聚合情况,施工时尽量采用大型推土机单齿松动,挖掘机在纵向开挖的同时,在横断面方向开挖一个或数个横向通道,再转向两端纵向开挖。 (2)石方爆破:如确属需要,即采用爆破施工,根据爆破施工点周围的环境及施工机具,结合地形,地质条件,选择合理的爆破方法,专门制定爆破施工方案,爆破施工方案在经过有关部门审批后才能在施工中正式采用。

42、 采用岩石电钻布孔,孔深为2米,孔径为40毫米; 孔网参数:间距*排距为2米1.8米; 单位炸药消耗系数为0.20.3;采用电雷管网络起爆爆破设备: 15KW发电机组3台套 岩石电钻9台套; 起爆机和磨砂机4台; 钎杆和电缆若干。(3)路床修整:在路基施工完后,应按设计要求,对纵横坡和边坡进行检查,做好边坡基层的修整工作,碎裂块体应全部清除,超挖回填部分,严格控制填料的质量,以防渗水软化。 6.13.弃土外运 业主未能提供弃土场地,土方外运至最近弃土场。 6.14.地下管线保护措施 经现场调查在沿线主要存在着自来水等管线,施工时不能盲目开挖,以免造成事故;拟采用如下措施予以保护。 (1)、请各管线单位派人到现场对施工段内老管线现场交底,书面标明位置及埋深,并提出保护措施和方案。 (2)、在老管线位置设立明显警示牌,注明管线类型、埋深及所占宽度。 (3)、开挖前对地下管线进行反复交底,每班每工作时间安排施工安全员跟班作业。 (4)、在管线通过位置安排人工仔细开挖。 (5)、对于开挖后外露管线,采用如下图措施保护。(6)、为埋深较浅而上部必须压实的情况,按下图保护七、施工现场平面布置图7.1.布置的基本原则工程施工沿线
