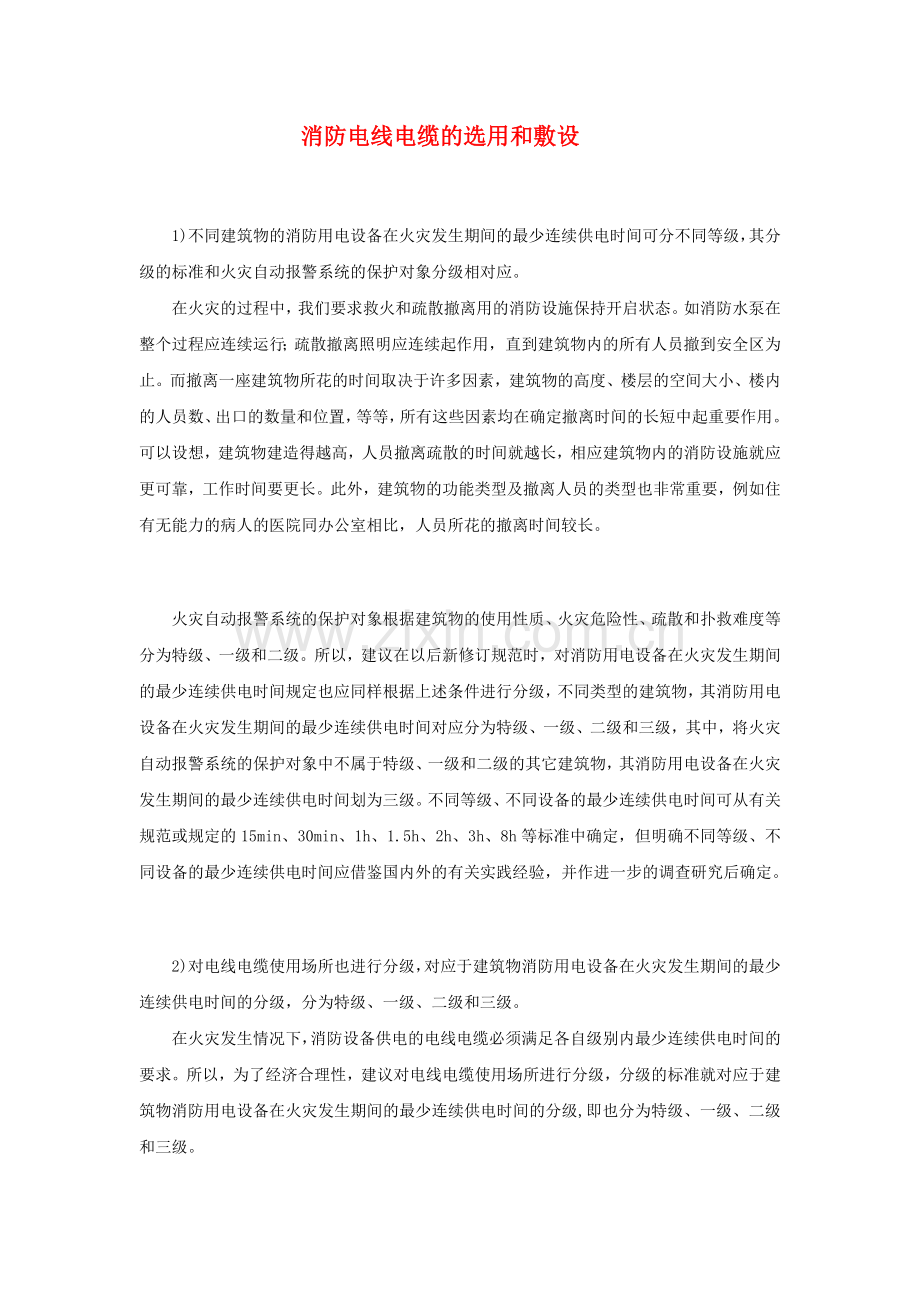

消防电线电缆的选用和敷设1)不同建筑物的消防用电设备在火灾发生期间的最少连续供电时间可分不同等级，其分级的标准和火灾自动报警系统的保护对象分级相对应。在火灾的过程中，我们要求救火和疏散撤离用的消防设施保持开启状态。如消防水泵在整个过程应连续运行；疏散撤离照明应连续起作用，直到建筑物内的所有人员撤到安全区为止。而撤离一座建筑物所花的时间取决于许多因素，建筑物的高度、楼层的空间大小、楼内的人员数、出口的数量和位置，等等，所有这些因素均在确定撤离时间的长短中起重要作用。可以设想，建筑物建造得越高，人员撤离疏散的时间就越长，相应建筑物内的消防设施就应更可靠，工作时间要更长。此外，建筑物的功能类型及撤离人员的类型也非常重要，例如住有无能力的病人的医院同办公室相比，人员所花的撤离时间较长。火灾自动报警系统的保护对象根据建筑物的使用性质、火灾危险性、疏散和扑救难度等分为特级、一级和二级。所以，建议在以后新修订规范时，对消防用电设备在火灾发生期间的最少连续供电时间规定也应同样根据上述条件进行分级，不同类型的建筑物，其消防用电设备在火灾发生期间的最少连续供电时间对应分为特级、一级、二级和三级，其中，将火灾自动报警系统的保护对象中不属于特级、一级和二级的其它建筑物，其消防用电设备在火灾发生期间的最少连续供电时间划为三级。不同等级、不同设备的最少连续供电时间可从有关规范或规定的15min、30min、1h、1.5h、2h、3h、8h等标准中确定，但明确不同等级、不同设备的最少连续供电时间应借鉴国内外的有关实践经验，并作进一步的调查研究后确定。2)对电线电缆使用场所也进行分级，对应于建筑物消防用电设备在火灾发生期间的最少连续供电时间的分级，分为特级、一级、二级和三级。在火灾发生情况下，消防设备供电的电线电缆必须满足各自级别内最少连续供电时间的要求。所以，为了经济合理性，建议对电线电缆使用场所进行分级，分级的标准就对应于建筑物消防用电设备在火灾发生期间的最少连续供电时间的分级,即也分为特级、一级、二级和三级。根据各类线缆的燃烧性能，建议设计规范能作如下明确规定：a.用于特级、一级使用场所的所有消防用电设备的电源主干线路应采用矿物绝缘电缆；支线线路应采用矿物绝缘电缆或A级耐火电线；b.用于二级使用场所的重要消防设备(如消防水泵，消防电梯，防、排烟风机等)的电源主干线路应采用矿物绝缘电缆；支线线路应采用矿物绝缘电缆或B级以上耐火电线；c.特级、一级及二级使用场所的电线电缆成束敷设时，应采用阻燃电线电缆；d.用于普通设备线路的电线在穿管敷设时，可采用普通电线。因目前矿物绝缘电缆所需总体价格基本已与有机耐火电缆的总体价格持平，考虑有机耐火电缆明敷时应穿有防火保护的金属管或有防火保护的封闭式金属线槽，若成束敷设还将进一步折减其载流量，且施工安装较麻烦，目前有防火保护的封闭式金属线槽耐火时间最长只1h，质量还难于保证，占用空间也较大。同时，根据民用建筑电气设计规范送审稿中有关“消火栓、消防泵及水幕泵、防排烟设备、火灾暂时工作的备用照明和消防电梯在火灾发生期间的最少连续供电时间应大于等于180min”的最新要求，所以提议：除穿管敷设采用有机耐火电线电缆外，其余需采用耐火电缆的场所均采用矿物绝缘电缆。3)正确选用电线电缆，还应采取正确的敷设方式。虽然阻燃电线电缆有阻止或延缓火焰蔓延的能力，耐火电线电缆能保持一定时间线路的连续供电，但若不能采取正确的电线电缆敷设方式，也难确保线路的完整性。在2001年，我国对线缆的耐火特性研究中进行了线缆模拟实体火灾的实验，采用普通电缆、阻燃电缆、隔氧层阻燃电缆、耐火电缆和矿物绝缘电缆，分别明敷、穿钢管明敷、防火桥架敷设和埋墙暗敷，实验结果表明：在30min内，明敷和穿钢管明敷的普通电缆、阻燃电缆、隔氧层阻燃电缆和耐火电缆全部失效；而超过60min的只有埋墙暗敷及防火桥架敷设的耐火电缆和直接明敷的矿物绝缘电缆。所以，建筑物消防设备的配电线缆应根据建筑物的性质、在火灾发生期间的最少连续供电时间要求等正确选用，并采取有效的敷设方式，方能确保线缆达到规定的防火目的。以上有关建议或提议希望能得到广大同仁的关注，抛砖引玉，愿大家进一步讨论和研究。避雷带施工安装的主要要求总的来说，应严格按照设计图和国家相关规范施工1建筑物设避雷带保护以防直击雷，避雷带与引下线焊接长度不少于120mm。2利用建筑物钢筋混凝土柱内二根主筋（每根16mm）作引下线其接点应焊接形成可靠电气通路部分引下线在首层室外距地坪0.3m处预埋一块606010mm的镀锌钢板与引下线焊接（钢板露出柱面）以便测试及外引接地线用。3利用基础主筋作接地网，按图施工4三、四、五层及每向上三层均利用结构圈梁水平钢筋焊接成均压环，所有引下线、建筑物内的金属构件和金属物体等均与均压环连接。为防侧击雷建筑物45米高度起，每向上三层，在结构圈梁内敷设一条254扁钢，焊接成环形水平避雷带，所有引下线均与避雷带焊接连通，并将金属栏杆、金属门窗等较大金属物体与避雷装置连接。5变配电室内接地线采用镀锌扁钢254沿墙明敷，中心距地0.3m，过门处做法参照国标“86D563-P21”，电气设备的安装支座（角钢、槽钢等）与就近接地扁钢焊接，按图施工。6变压器发电机的中性点直接接地，综合接地电阻应不大于1欧姆，施工后实测不满足时，则应补加接地极。7接地连接板与接地扁钢焊接，该连接板与柱内（引下线）主钢筋及基础接地网焊接，具体做法参见国标“86SD566”。8正常情况不带电的电气设备金属外壳（包括电缆桥架、变压器外壳等）均应可靠接地。9利用-254镀锌扁钢或10镀锌圆钢把所有进出建筑物的金属管道、金属支架、电缆的金属外皮及电缆桥架的金属外壳及金属风管等与就近柱上予埋的接地联结板可靠焊接接地，做等电位联结。具体做法参见国标图集“97SD567”。10住户卫生间应做局部等电位联结，具体做法参照国标图集97SD567。11强、弱电竖井及电梯井道内从底部至顶部敷设一根-606镀锌扁钢，底部通过柱上予埋接地连接板或通过404镀锌扁钢与接地网焊接连通（不少于两处焊接）。竖井内金属电缆桥架、金属线槽及电缆支架及保护钢管等应与扁钢接地线可靠连接。12防雷接地、电气接地、信息系统接地及其它系统接地共用一个接地网，综合接地电阻1。13屋面女儿墙顶避雷带及支架、10镀锌圆钢支架全长0.2m，埋深0.1m。水平间距1m，转弯处0.3m，并通过10镀锌圆钢下引下线可靠焊接连接。14利用构架内钢筋（10）做避雷网，四周通长焊通并利用构架梁内钢筋及构架柱内钢筋或10镀锌圆钢把构架避雷网与金属栏杆避雷网焊接连通，其他构架避雷网做法同此。15将桩基础承台钢筋焊成环形电气通路做接地极再与引下线承台桩基钢筋焊接形成电气通路；接地电阻R120mm，且双面焊接。17利用柱内不少于两根主筋（16）或四根（12）主筋对角焊接做防雷引下线，下端接至共用接地网及桩基主筋中间接头处用电焊焊接不少于两根；变断面及错位时仍保持两根主筋连续焊接到底；接地施工做法参见国标D562。18利用基础圈梁内两根20或小于16四根钢筋作接地装置，钢筋搭接长度为宽度的三倍，三面施焊；防雷接地线过伸缩缝处做法参见国标86D563第22页。19测量接地电阻应在连续晴天后进行，实测电阻应小于1欧姆，接地电阻达不到要求时，需增打接地装置，直到满足要求为止。测量时请甲方、监理、质检站有关工程技术人员参加，并填写“接地装置接地电阻测量记录”共同签字确认。论文赏析：浅析避雷带设置安装与检测0 引 言 屋面避雷带是沿屋脊、屋檐、女儿墙、通风管道以及平屋顶边沿最可能受雷击的地方敷设的金属长条带状体。作为接闪器的屋面避雷带安装显得尤为重要，当雷云的下行先导向建筑物易受雷击部位发展时，避雷带率先接闪，承受直接雷击，将强大的雷电流引入地下，从而使建筑物得到保护。只有正确安装接闪器，才能起到快速分流的作用，最大限度地保护建筑物免遭直接雷击。 建筑工程质量检验标准规定，避雷带安装应符合设计要求、位置正确、固定可靠、防腐均匀良好、无污染建筑物、网格和弯曲半径正确，跨越建筑物变形缝有补偿措施，支持件问距均匀。同时，避雷带的接地阻值需合格，要做好避雷带的维护工作。作为防雷工程专业在屋面的一个重要分项，避雷带的施工质量越来越受到建设单位和质量监管部门的重视。1 避雷带设计高度要求11 保护女儿墙避雷带设计高度 当避雷带保护不到女儿墙边沿时，女儿墙容易遭受雷击，遭受雷击的混凝土块下落会危害地面人员和车辆，引起二次灾害。在利用滚球法计算保护范围时，球体滚动时球面上端与避雷带相接，下端由于外侧没有屋顶平面，只能与地面(hh )相接，所以在计算避雷带外沿的保护范围时，应以地面作为000层面来计算才是正确的。对于滚球法，内沿的支点是避雷带和屋顶的防雷网格。在计算女儿墙内沿时，应该把楼顶面视为000层面，两者计算方法是不同的。依据 设每层楼高为3 in，女儿墙上避雷带取不同安装高度后，得到不同保护外沿的宽度z的值，如表1所示。 从表1可看出，在防雷类别、避雷带的安装高度确定后，就决定了避雷带保护女儿墙外沿的宽度。相反，防雷类别、女儿墙到外沿的距离确定后，也可决定避雷带的安装高度，一般按前者考虑。随着防雷类别或楼层高度的提高，避雷带保护范围越来越窄。从目前常见的女儿墙宽度和避雷带的安装高度看，女儿墙外沿多数不在避雷带的保护范围内。 在建筑物高度一致的情况下，支持卡高度与建筑物的防雷等级、女儿墙宽度以及避雷带安装的位置都有关系。实际工程中，靠近外沿处安装支持卡难以实施时，可按图1所示方法布设。在计算女儿墙内沿时，把楼顶面视为0O0层面，再按照避雷线保护范围的计算方法来计算避雷带的保护范围，如三类建筑物，h，=60m，避雷带高015 1TI，设女儿墙净高(屋顶以上部分)h为1 m，保护女儿墙内沿宽度为 按以上方法求得避雷带安装高度与保护女儿墙内沿宽度数值关系如表2所示。 在施工中应计算避雷带的保护范围，可改变安装位置或增加避雷带的高度，确保能保护到女儿墙的内沿和外沿。楼顶有天沟时，避雷带应敷设在天沟外侧女儿墙上。如果女儿墙或装饰墙太宽，而又不加高避雷带时，可以采取如图2所示的方式(即双避雷带)。I2 保护到阳角拐弯处 在施工中应确保女儿墙阳角拐弯处得到避雷带的保护，一般应设置成圆弧形状，如图3所示。根据电动力学原理，在阳角拐弯处不应做成小于90。的弯角。把阳角拐弯处的避雷带向两个方向平直顺延，超出墙体外侧510 cm形成闭合圆弧形连通状。如果无法实现，或者对原有避雷带改造时，可增设避雷短针。所需避雷短针的高度应通过滚球法计算得出。避雷带在拐角处应与建筑造型协调，弯曲半径不易小于圆钢直径的l0倍或扁钢宽度的6倍 ，严禁使用暖卫专业的冲压弯头进行管的连接。2 安装要求21 安装尺寸 支持卡高度为l520 cm，间距以80100 cm为宜，拐弯处间距为30 cm。避雷带宜采用镀锌圆钢或扁钢，应优先选用圆钢，其直径不应小于8 mm，扁钢宽度不应小于12 mm，厚度不应小于4 mm。避雷线应平直、牢固地固定于支架上，不应有高低起伏、弯曲、下垂等现象。其平直度每2 m检查段允许偏差不宜大于3o，全长不宜超过10 mm。所有避雷带(包括不同层高的屋面避雷带)应连成闭合的避雷网格。有时，避雷带也利用建筑物金属栏杆或另外敷设钢管作为明装避雷带，这时用作支架的钢管管径不应大于避雷带钢管的直径，其埋人混凝土的或砌体内的下段应焊接短圆钢作加强筋，其埋设深度不应小于150 mm。22 安装方法 避雷带沿女儿墙安装时，其支架应尽可能随结构施工预埋，亦可预埋铁件，把支架直接焊在铁件上。若采用后固定法，即用手锤、錾子进行剔洞，洞的大小应不小于100 mm100 mm100 mm。埋设支架前，应先用水或素水泥砂浆湿润，再用配合比不低于I：2的水泥砂浆埋注到洞内，要求灰浆饱满。避免支持卡根部因剔洞形成凹槽，引起积水长时间浸泡支持卡根部，容易发生锈蚀 。 安装避雷带时，应依据设计要求及施工工艺标准，确定坐标轴线位置、弹线、定位。支架在合理位置敷设是明装避雷带施工的关键工序，应严格按工序施工。支持卡要横平竖直，遵循“先定两端，后定中间”的要点。需强调的是，在女儿墙施工前，应将引下线挪至附近支持卡位置，充当支持卡，使支持卡间距均匀、美观，也可以对支持卡采用安装塑料管套方法。根据塑料管外径，以支架为中心放出塑料管外径线的位置，安放塑料管，灌注1：2或1：25的水泥砂浆后捣实，并将塑料管口处的水泥砂浆抹平、压光来完成。采用塑料管套支架的施工方法，可解决支架根部的毛刺水泥结块问题，且增加了每个支架的垂直拉力。 近些年，坡屋顶建筑逐渐增多，相应增大了避雷带的安装难度。安装图集的做法是在脊瓦上钻孔下支架，但在施工过程中难度较大，发现钻孔过程中很容易将瓦钻坏。根据规范规定：“当屋脊和屋檐的高差大于1 m，屋面宽度大于12 m或高差小于l m，屋面宽度小于2 ITI时，应在屋檐敷设避雷带”，这又增加施工难度；再则，由于封堵不严、密封胶老化等原因，很容易造成屋面漏雨。根据现场试验，可采用25 mm4 ilm镀锌扁钢做成“L：型，将其下端插入屋面瓦的缝隙中再用混凝土填满压实，按该方法施工后，效果较好。23 焊接要求 避雷线搭接焊是其安装过程中的关键工序。首先焊接应依照图4所示方法进行，要求所有避雷线同心敷设，“s”弯方向一致。因要求避雷带搭接长度6d，为统一尺寸、焊接方便、提高观感效果，对于避雷带直径D为8 Nlm或10 mm的镀锌圆钢，其搭接长度均定为100 mill，不应搭接过长或搭接长短不一致，严禁搭接长度6d(d为镀锌圆钢直径)。避雷带采用钢管焊接连接时，应在被连接管内衬以与其内径相吻合的钢管做衬管，其长度不应小于管外径的4倍，焊接处应做好防腐处理。 在避雷带、防雷引下线焊接中应采用双面焊接，焊缝应平整、饱满、牢固、无虚焊，焊接后不应产生气孔、夹渣、咬肉、裂纹等现象，如发现应及时予以补焊，并将药皮敲净，刷上防锈漆。防雷引下线镀锌圆钢与避雷带焊接处，均应弯成R=100 mm的圆弧，搭接焊长度为100 mm，且与镀锌圆钢双面焊接。若引下线为镀锌扁钢时，应弯成R=250 mm的圆弧，焊接长度亦为100 mm。24 沉降缝处理 避雷带通过伸缩沉降缝处，将避雷带向侧面弯曲成半径为100 mm的弧形，且支持卡于中心距建筑物边缘距离减至400 mm 。避雷带在通过建筑物伸缩沉降缝处，也可以将避雷带向下弯曲，或用裸铜软绞线连接。在伸缩缝的两端宜增设支持卡。在避雷带施工完成后，还应进行局部调整，避免出现高低起伏和弯曲等现象而影响建筑物美观，使建筑物与避雷带形成有机的一体。25 接地标志 工程中避雷带由明敷转为暗敷、引向建筑物的入口、引下线与避雷带焊接以及建筑物周围供测试接地电阻的测试点等处，均刷白色底漆、黑色标志的接地符号。涂刷了接地标志符号后，防雷接地施工的视觉效果更明显和直观。在屋面女儿墙压顶等处有时因土建污染需重新刷涂料或砌面砖而把接地符号掩盖，在引下线与避雷带焊接并防腐后，应增刷宽度相等(1520 mm)的黄、绿相间的条纹。3 检测要求 在防雷检测中，要检测避雷带的接地电阻是否符合规范要求，避雷带是否在屋脊、屋梁等易受雷击部位处布置，还应检查避雷装置是否能保护建筑物外沿，特别注意拐角处的保护范围。国家规范GBT 2143l2o08建筑物防雷装置检测技术规范第5222条规定：避雷带是否平正顺直，固定点支持件是否间距均匀，固定可靠，避雷带支持件间距是否符合水平直线0515 m的要求。每个支持件能否承受49 N(5 kg)的垂直拉力。 目前，一些防雷检澳4部门用钳型接地电阻测试仪ETCR2000检测避雷带接地阻值，方便快捷，省时省力。测试仪表的钳口部分由电压线圈和电流线圈组成，电压线圈提供激励信号，并在被测回路上感应一个电势E，在电势E的作用下将在被测回路产生电流，。仪表对 及，进行测量，并通过R=EI即可得到被测电阻R。用钳表测得的是回路电阻，故除接地体接地电阻外，还可发现整个接地回路因天气、土壤或某些接地棒的腐蚀或接触不良所引起的回路电阻变大的情况 。 检测时容易出现的错误是把ETCR2000直接卡在避雷带上检测读数，这时测出的是闭合避雷带电阻值，仅能检测出避雷带闭合环状是否断裂。只有把ETCR2000放在楼顶避雷带下面，卡住引下线进行测量，这时避雷带、引下线、大地这3部分组成一个回路，测到的才是接地阻值。避雷带接地阻值包括4部分： 接地体与避雷带的连接电阻； 接地体本身的电阻； 接地体与土壤的接触电阻； 接地体周围土壤的体积电阻。其中 、两部分之和称为散流电阻，它们占接地电阻的绝大部分。检测时应找准避雷带引下线的位置，把ETCR2000卡在引下线上进行测、量，如图5所示。 现在的很多高楼都是钢筋框架结构，里面钢筋都构成闭合环路，引下线用柱内钢筋来实现。这样，即使把ETCR2000卡在引下线上测出的也是某一钢筋闭合环路的电阻值，而不是真正的接地阻值。该阻值肯定很小，不能反映接地阻值是否合格。这时，应采用4124A或MI2124接地电阻测试仪，用三角形法或0618法进行测量。4 维护要求 除利用混凝土构件内钢筋作为接闪器外，即除了暗敷避雷带外，避雷带均应热镀锌并涂漆。在焊接处做好防腐处理，并刷好银粉。特别是在酸雨比较严重的地区，避雷带更容易生锈遭腐蚀。有时，建筑外墙因刷涂料需架滑轮，由于操作人员操作不当将吊绳架在避雷带上，致使避雷网弯曲甚至折断，这一点施工人员需注意。外露空气中的避雷带每年要有l2次的维护，才能保证避雷带良好的引雷、疏流状态，否则将影响防雷效果。避雷带应进行每年一次的防雷检测，发现避雷带倒伏、断裂应进行整改。但实际情况很糟，大量2O世纪80年代建设的建筑物避雷装置锈迹斑斑，形同虚设。在建后二十几年内很少维护，甚至根本没有维护，但这些建筑物一般都较低，被近几年建起的相对较高的建筑物“保护”，可免遭大的雷击灾害。5 结 语 (1)避雷带的高度和位置应合理选择，应根据建筑物高度和防护类别，通过计算来确定保护到女儿墙内外沿和拐角处。 (2)避雷带安装尺寸、安装方法和焊接要求，以及对沉降缝、接地标志处理应符合规范要求，确保安全可靠的防雷。 (3)避雷带检测应严格进行，注意测量接地阻值时钳型接地电阻测试仪的正确使用。 (4)避雷带应做好维护工作
