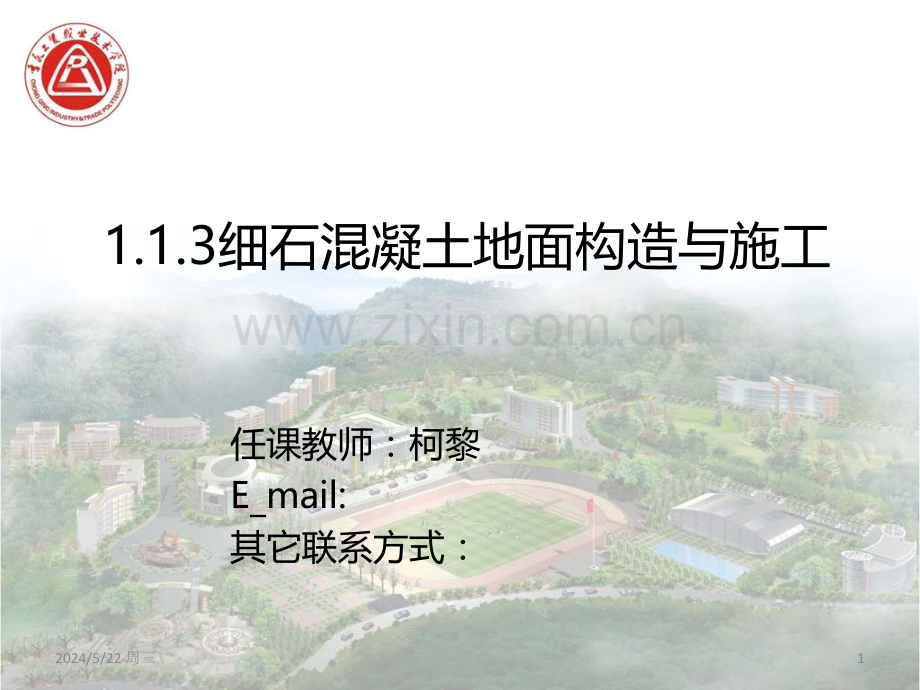

1.1.3细石混凝土地面构造与施工任课教师：柯黎E_mail:其它联系方式：2024/5/22 周三11.构造做法细石混凝土地面构造做法与水泥砂浆地面相似，但需要在面层材料中加入特殊材料，以提高地面面层的强度、整体性和抗裂性能，承受较大的机械磨损和冲击作用，适用于地面面积较大或基层为松散材料、面层厚度较大的地面装饰工程，例如工业厂房、库房、建筑物首层地面或屋面等部位。2024/5/22 周三22024/5/22 周三3细石混凝土地面1材料要求(1)粗、细骨料：豆石：粒径为0.51.2cm，含泥量不大于3%；砂子：粗砂，含泥量不大于3%；(2)水泥：常温施工宜用325号矿渣硅酸盐水泥或普通硅酸盐水泥；冬期施工宜用425号水泥。(3)水：用自来水。2024/5/22 周三42主要机具一般应配备：混凝土搅拌机、运输小车、小水桶、半截桶、扫帚、2m靠尺、铁滚子、木抹子、平锹、钢丝刷、凿子、锤子、低压照明灯等设备。2024/5/22 周三53作业条件(1)已施工完的结构办理完验收手续。(2)室内墙面四周弹好50cm水平线。(3)室内门口(框)立完并钉好保护铁皮或木板。(4)安装好穿过楼板的立管，并将管洞堵严。(5)浇灌楼板板缝混凝土。(6)内门口处高于楼板的砖层应剔凿平整。(7)夜晚作业时，应设置照明以保证操作安全。2024/5/22 周三64操作工艺工艺流程：弹水平线基层清理洒水湿润刷素水泥浆贴灰饼、冲筋浇灌混凝土抹面养护(1)基层清理：基层表面的尘土、砂浆块等杂物应清理干净，如表面油污，应用5%10%浓度的火碱溶液清洗干净。(2)浇灌混凝土的前一天对楼板表面进行洒水湿润。(3)混凝土浇灌前应先在已湿润过的基层表面刷一道1：0.41：0.45(水泥：水)的素水泥浆，并做到随刷随铺混凝土，如基层表面光滑，应在刷浆前将表面凿毛。2024/5/22 周三7(4)贴灰饼冲筋，小房间在房间四周根据标高线做出灰饼，大房间还要冲筋(间距1.5m)，有地漏的房间要在地漏四周做出0.5%的泛水坡度。冲筋和灰饼均要采用细石混凝土制作(俗称软筋)，随后铺细石混凝土。(5)铺细石混凝土：细石混凝土的强度配合比应按设计要求试配，无设计要求时，一般不低于C20，坍落度应不大于3cm，并应每500制作一组试块，不足500时，也制作一组试块。铺细石混凝土后用长刮杠刮平，振捣密实，表面塌陷处应用细石混凝土铺平，再用长刮杠刮一次，然后用木抹子搓平。2024/5/22 周三8(6)撒水泥砂子干面灰：砂子先过3mm筛子后，用铁锹拌干面(水泥：砂子=1：1)，均匀地撒在细石混凝土面层上，待灰面吸水后用长刮杠刮平，随即用木抹子搓平。(7)第一遍抹压，用铁抹子轻轻抹压面层，把脚印压平。(8)第二遍抹压，当面层开始凝结，地面面层上有脚印但不下陷时，用铁抹子进行第二遍抹压，此时要注意不漏压，并将面层上的凹坑、砂眼和脚印压平。(9)第三遍抹压，当地面面层上人稍有脚印，而抹压不出现抹子纹时，用铁抹子进行第三遍抹压，此时抹压要用力稍大，将抹子纹抹平压光，压光的时间应控制在终凝前完成。2024/5/22 周三9(10)养护，地面交活24h后，及时养护，以后每天洒水两次，至少连续养护7d后，方能上人。若设计为分格缝地面，在撒水泥砂子干面灰、过杠和木抹子搓平以后，应在地面上弹线，用铁抹子在弹线两侧各20cm宽范围内抹压一遍，再用溜缝抹子划缝，以后随大面积压光时沿分格缝用溜缝抹子抹压两遍，然后交活。(11)冬期施工，细石混凝土施工环境温度应不低于5，并且必须加强养护。2024/5/22 周三105质量标准(1)保证项目：1)细石混凝土面层的材质、强度(配合比)必须符合设计要求和施工规范规定；2)面层与基层的结合，必须牢固、无空鼓。(2)基本项目：1)表面密实光洁，无裂纹、脱皮、麻面和起砂等缺陷。2)地漏和带有坡度的面层，坡度应符合设计要求，不倒泛水，无渗漏，无积水，地漏与管道口结合处应严密平顺。3)楼地面各种面层邻接处的镶边用料及尺寸符合设计要求及施工规范规定。2024/5/22 周三116成品保护(1)细石混凝土施工时运料小车不得碰撞门口及墙面等处。(2)地面上铺设的电线管、暖、卫、电气等立管应设保护措施。(3)地漏、出水口等部位安放的临时墙头要保护好，以防灌入杂物，造成堵塞。(4)不得在已做好的地面上拌合砂浆杂物。(5)地面养护期间不准上人，其他工种不得进入操作，养护期过后也要注意成品保护。(6)油漆工种刷门，窗口扇时，不得污染地面与墙面及露明的各种管线。2024/5/22 周三127、应注意的质量问题(1)地面起砂：水泥标号不够或使用过期水泥，或水灰比太大，抹压遍数不够，养护不好或不及时要严格执行标准，认真操作，加强养护。(2)空鼓开裂：砂子过细，接触面基层清理不干净，撒灰面不匀抹压不实，边角和门口等处开裂，砖层过高或砖层湿润不够，局部脱水或地面未做分格缝等。上述缺陷应事先采取预防措施。(3)地面不平或漏压：地面的边角和水暖立管四周容易漏压或不平，施工时要加强责任心认真操作。(4)倒泛水：厕浴间、厨房等有地漏的房间要在冲筋时找准泛水，可避免地面积水或水倒流。2024/5/22 周三131.1.4现浇水磨石楼地面1、饰面特点 现浇水磨石楼地面具有平整光滑、整体性好、坚固耐久、厚度小自重轻、分块自由、耐污染、不起尘、易清洁、防水好、造价低等优点，但现场施工期长、劳动量大。水磨石地面石粒密实，显露均匀，具有天然石料的质感；黑白石渣水磨石素雅朴实，彩色石渣水磨石色泽鲜艳，如果配以美术图案形成美术水磨石楼地面，装饰效果更好。2024/5/22 周三14水磨石地面彩色石渣玻璃嵌条2024/5/22 周三152024/5/22 周三162 材料选用水泥 宜采用强度等级不低于32.5级的硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥，白色或浅色水磨石面层则应选用白水泥。石渣 应采用坚硬可磨的白云石、大理石和花岗岩等岩石加工而成的。石渣的色彩、粒径、形状、级配直接影响现浇水磨石楼地面的装饰效果。石渣应洁净、无泥砂杂物、色泽一致、粗细均匀。2024/5/22 周三17 常用石渣规格、粒径及品种规格与粒径的关系常 用 品 种规 格粒径（mm）大二分一分半大八厘中八厘小八厘米厘石约20约15 8 6 4 2-6东北红、东北绿、丹东绿、盖平红、中华红、荥径红、秦岭红、华山青、玉泉灰、米玉绿、旺青、晚霞、白云石、云彩绿、奶油白、苏州黑、南京红、墨玉、汉白玉、曲阳红、湖北黄2024/5/22 周三18 水磨石面层与石渣粒径关系（mm）面层厚度石子最大粒径面层厚度石子最大粒径10920181514252330282024/5/22 周三19分格条常用的分格条有铜条、铝条和玻璃条，其中铜条装饰效果和耐久性最好，一般用于美术水磨石楼地面；铝合金分格条耐久性较好，但不耐酸碱；玻璃分格条一般用于普通水磨石楼地面。分格条厚度一般13 mm，宽度根据面层厚度而定，常用规格见表2.3。颜料 掺入水泥拌合物中的颜料应为矿物颜料，并应具有良好的耐碱性，不宜被氧化还原，比重与水泥接近，PH值67为宜，常用颜料有氧化铁红、银汞、氧化铁黑、碳黑等，其掺入量为水泥重量的3%6%或由试验确定。2024/5/22 周三20 分格条规格和种类种 类规 格铜 条1000121.51000141.51000122.01000122.5铝 条120010(1.02.0)玻 璃 条1200103.02024/5/22 周三213、基本构造 现浇水磨石地面的构造一般分为底层找平和面层两部分：先在基层上用1015 mm厚1:3水泥砂浆找平，当有预满埋管道和受力构造要求时，应采用不小于30mm厚细石混凝土找平；为实现装饰图案，并防止面层开裂，在找平层上镶嵌分格条；用1:1.51:3的水泥石渣抹面,厚度随石子粒径大小而变化。现浇水磨石楼地面的构造做法如图所示。2024/5/22 周三22 现浇水磨石楼地面的构造（a）地面构造 (b)分格条镶固做法2024/5/22 周三23 4.现浇水磨石楼地面施工的主要机具2024/5/22 周三24砂浆搅拌机 水磨石机 电动机石材切割机 电动打蜡机2024/5/22 周三255.施工要点1)基层处理。水泥砂浆基层的铺设方法同水泥砂浆面层，其抗压强度达到1.2MPa后方可铺设。2)镶分格条。按照设计要求，用色线包在基层上弹出线条，问距为1m左右。玻璃条和铜条均为10mm高，镶条时先将平口板按分格线位置靠直，将玻璃条和铜条就位紧贴板尺；用铁抹子在分格条底口，抹素水泥浆八字角，八字角抹灰高度为5mm，底角抹灰宽度为10mm。采用铜条分割，应预先在两端下部l/3处打眼，穿人22号铁丝，锚固于下口八字角素水泥浆内。分格条应按5m通线检查，偏差不得超过1m，镶条后12h开始浇水养护，严加保护、禁止通行，以免碰坏，最少2d。2024/5/22 周三263)铺抹石粒浆。地面石粒浆配合比为水泥：石粒=1：2l：2.5(体积比)，要求计量准确，拌和均匀，厚度一般为12-18mm，稠度不得大于60mm。地面铺抹时，将拌好的石粒浆倒人分格框内，用铁抹子由中间向四周摊铺，用刮尺刮平后，抹平压实。分格条两边应特别注意拍平压实。铺抹厚度以拍平压平后高出分格条2mm为宜。在同一面层上采用几种颜色图案时，应先做深色，后做浅色，先打面，后做镶边，待前一种色浆凝固后，再做后一种。2024/5/22 周三274)滚压。滚压应该从横竖两个方向轮换进行，用力均匀，防止压倒或压坏分格条。待表面出浆后，再用抹子抹平。滚压过程中，如发现表面石子偏少，可在水泥浆较多处补撒石子并拍平。滚压至表面平整、泛浆且石粒均匀排列为止。5)养护。待石粒罩面完成后，于次日进行浇水养护，常温时养护57d。6)试磨。面层开磨前要先试磨，以石粒不松动为准。一般开磨时间参考表1-2。2024/5/22 周三287)分次磨光。水磨石面层应至少打磨三遍。高级水磨石面层应适当增加磨光遍数，并提高油石的号数。头遍是粗磨，即使用6090号金刚石磨，边磨边加水，要求磨匀磨平，使全部分格嵌条外露，再清理干净，以同色水泥浆涂抹，以填补面层表面所呈现的细小孔隙和凹痕，适当养护后再磨；第二遍使用90120号金刚石磨，要求磨到表面光滑为止，其他同第一遍；第三遍使用180240号金刚石磨，磨至表面石粒显露，平整光滑，无砂眼细孔，用水冲洗后，涂抹草酸溶液一遍。2024/5/22 周三29 8)打蜡抛光。洗后的水磨石面，应经晾干擦洗后打蜡抛光。地板蜡有成品和自制品，用布或干净麻丝沾蜡均匀涂在水磨石面上，待蜡干后，用包有麻布或细帆布的木块代替油石，装在磨石机上进行磨光，直到水磨石表面光洁为止。2024/5/22 周三30
