原创通用技术2019高考模拟试卷.doc

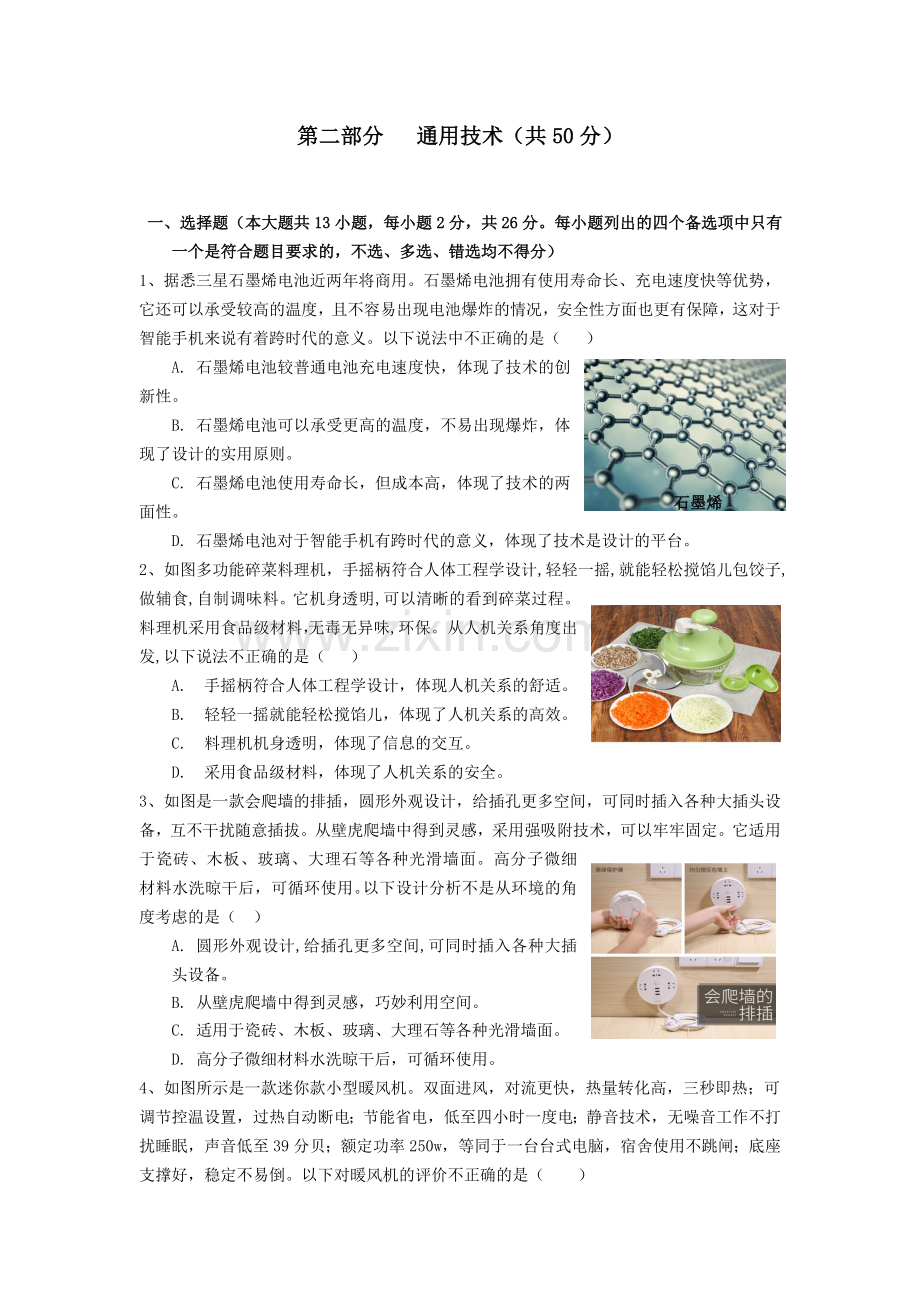

第二部分 通用技术（共50分）

一、选择题（本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）
1、据悉三星石墨烯电池近两年将商用。石墨烯电池拥有使用寿命长、充电速度快等优势，它还可以承受较高的温度，且不容易出现电池爆炸的情况，安全性方面也更有保障，这对于智能手机来说有着跨时代的意义。以下说法中不正确的是（ ）
A. 石墨烯电池较普通电池充电速度快，体现了技术的创新性。
B. 石墨烯电池可以承受更高的温度，不易出现爆炸，体现了设计的实用原则。
石墨烯
C. 石墨烯电池使用寿命长，但成本高，体现了技术的两面性。
D. 石墨烯电池对于智能手机有跨时代的意义，体现了技术是设计的平台。
2、如图多功能碎菜料理机，手摇柄符合人体工程学设计,轻轻一摇,就能轻松搅馅儿包饺子,做辅食,自制调味料。它机身透明,可以清晰的看到碎菜过程。料理机采用食品级材料，无毒无异味,环保。从人机关系角度出发,以下说法不正确的是（ ）
A. 手摇柄符合人体工程学设计，体现人机关系的舒适。
B. 轻轻一摇就能轻松搅馅儿，体现了人机关系的高效。
C. 料理机机身透明，体现了信息的交互。
D. 采用食品级材料，体现了人机关系的安全。
3、如图是一款会爬墙的排插，圆形外观设计，给插孔更多空间，可同时插入各种大插头设备，互不干扰随意插拔。从壁虎爬墙中得到灵感，采用强吸附技术，可以牢牢固定。它适用于瓷砖、木板、玻璃、大理石等各种光滑墙面。高分子微细材料水洗晾干后，可循环使用。以下设计分析不是从环境的角度考虑的是（ ）
A. 圆形外观设计,给插孔更多空间,可同时插入各种大插头设备。
B. 从壁虎爬墙中得到灵感，巧妙利用空间。
C. 适用于瓷砖、木板、玻璃、大理石等各种光滑墙面。
D. 高分子微细材料水洗晾干后，可循环使用。

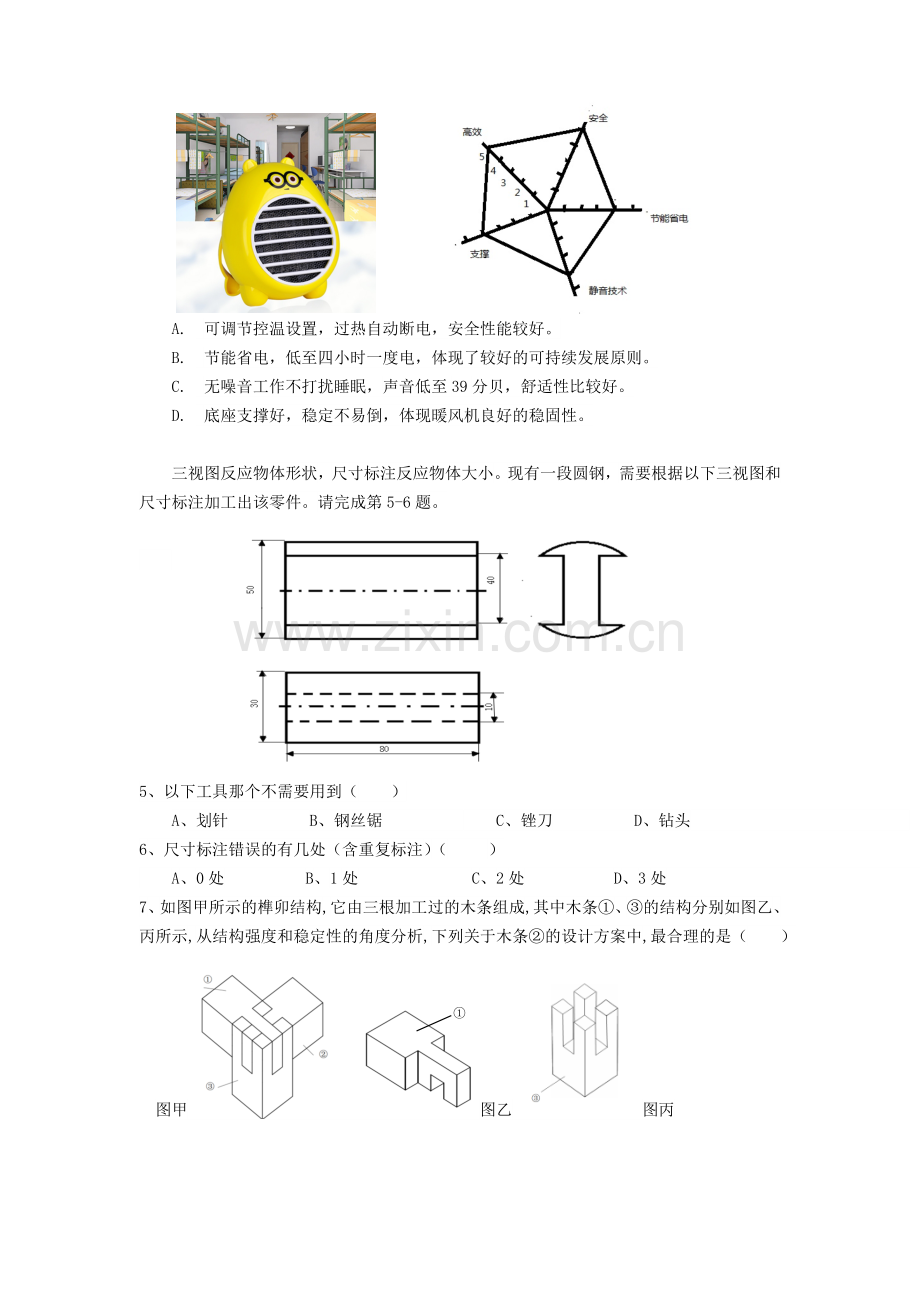

4、如图所示是一款迷你款小型暖风机。双面进风，对流更快，热量转化高，三秒即热；可调节控温设置，过热自动断电；节能省电，低至四小时一度电；静音技术，无噪音工作不打扰睡眠，声音低至39分贝；额定功率250w，等同于一台台式电脑，宿舍使用不跳闸；底座支撑好，稳定不易倒。以下对暖风机的评价不正确的是（ ）

A. 可调节控温设置，过热自动断电，安全性能较好。
B. 节能省电，低至四小时一度电，体现了较好的可持续发展原则。
C. 无噪音工作不打扰睡眠，声音低至39分贝，舒适性比较好。
D. 底座支撑好，稳定不易倒，体现暖风机良好的稳固性。

三视图反应物体形状，尺寸标注反应物体大小。现有一段圆钢，需要根据以下三视图和尺寸标注加工出该零件。请完成第5-6题。

5、以下工具那个不需要用到（ ）
A、划针 B、钢丝锯 C、锉刀 D、钻头
6、尺寸标注错误的有几处（含重复标注）（ ）
A、0处 B、1处 C、2处 D、3处
7、如图甲所示的榫卯结构,它由三根加工过的木条组成,其中木条①、③的结构分别如图乙、丙所示,从结构强度和稳定性的角度分析,下列关于木条②的设计方案中,最合理的是（ ）

①

图甲 图乙 图丙

A B C D
8、下图为钢筋混凝土横梁的受力变形示意图。由于混凝土擅长抗压力,而钢筋擅长抗拉力,为了合理利用钢筋,下列对横梁的分析中正确的是（ ）
A.上部受压,下部受拉,应在上部布置粗钢筋,下部布置细钢筋
B.上部受压,下部受拉,应在上部布置细钢筋,下部布置粗钢筋
C.上部受拉,下部受压,应在上部布置粗钢筋,下部布置细钢筋
D.上部受拉,下部受压,应在上部布置细钢筋,下部布置粗钢筋
9、如图是小区门口使用的车辆自动识别系统当地感线圈感应到车辆进入,拍照系统自动拍照并识别车牌。如果属于小区车辆，道闸自动打开放行。下列不属于系统必备条件的是（ ）
A. 该系统能准确识别车牌号码并打开道闸。
B. 该系统由地感线圈、拍照系统、道闸构成。
C. 该系统中拍照系统损坏，则道闸不会自动打开。
D. 该系统需要定期保养、维护，以延长使用寿命。
10、 下列关于控制的说法正确的是（ ）
A.引起被控量变化的各种因素成为干扰因素。
B.将输出量通过适当的检测装置返回到输入端并与输入量进行比较的过程叫反馈。
C.开环控制系统一定没有检测装置，闭环控制系统一定有检测装置。
D.闭环控制系统都会产生控制作用来消除干扰。
R4
R5
11、【加试题】如图所示是用三极管控制发光二极管的电路，根据V1基极的输入情况控制V3发光或不发光。电路图中的V3和V4，可以通过外部标记判断正负极，下列图中二极管正负极判断正确的是(　　)

A．②④ B．①④ C．②③ D．①③
12、【加试题】如图所示为用多用电表的×1k挡对某元件的A、B引脚进行两次测量，根据如图所示的测量结果，该元件可能的是(　　)

A.电阻 B.电感 C.二极管 D.普通电容
13、【加试题】如图所示组合逻辑电路中输出端Y与输入端AB之间的逻辑关系是(　　)

A． F＝AB B．F＝ C．F＝A＋B D．F＝

二、非选择题（本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分）
14、用一块大小合适的长方形铁块手工加工如图所示的零件，需要用到划线、锯割、锉削、钻孔等金属加工工艺。请分析该零件的形状，完成以下各题：
竖直通孔

（1） 加工斜面上的竖直通孔，可采用的加工顺序是______(在A.在斜面上划线、冲眼、钻孔；B.在底面上划线、冲眼、钻孔；C.划线、冲眼、钻孔、加工斜面中选择合适的一项，将序号填写在“______”处）。
（2） 加工零件上的半腰型槽，采用的加工方法是_______(在A.划线、钻孔、锯割、锉削；B.划线、锯割、锉削、钻孔；C.划线、锯割、钻孔、锉削中选择合适的一项，将序号填写在“______”处）。
（3） 请写出加工过程中需要用到的工具_________、_________、_________、_________。

15、 如图所示是小明家院子里的一张户外水泥野餐桌，餐桌中间有一个孔直径5cm,用于和遮阳伞连接。遮阳伞的伞柄为直径4cm金属圆柱。因为经常拆卸，餐桌和遮阳伞的连接处已损坏。请你帮助小明设计一个连接件，设计要求如下：
A. 能够牢固的连接餐桌和伞；
B. 伞的高度可调节；
C. 伞柄不能进行钻孔等操作；
D. 材料自选。
请根据描述和设计要求完成以下任务：
（1） 画出设计草图，必要时可以文字说明；
（2） 在设计草图上标注主要尺寸；
（3） 在设计连接件时伞的高度可调，你所设计的可调连接处属于______
A. 铰连接 B.刚连接 C.都不正确

16、 【加试题】请补全三视图中所缺的三条图线（超过三条图线倒扣分）。

17、【加试题】如图所示是某容器水位自动控制的示意图和电路图。RS1和RS2是检测水位用的干簧管。容器中放有一个内嵌永磁体的浮子，随水面位置上升和下降。当浮子下降到低水位时，水泵加水；当浮子上升到高水位时，水泵停止加水。请完成以下任务：

(1)当继电器J2吸合后，继电器J1的常开触点J1－1的工作状态是________(在①闭合；②断开；③无法判断中选择一项，将序号填写在“________”处)；
(2)检测高水位的干簧管是________(在①RS1；②RS2中选择一项，将序号填写在“________”处)；
(3)当浮子在高、低水位之间时，闭合S后，水泵的工作状态是________(在①加水；②不加水；③无法判断中选择一项，将序号填写在“________”处)。
(4)给该电路增加一个电源指示灯，要求：S闭合后，指示灯亮；S断开后，指示灯灭。请你在虚线框内选择合适的端子连接电路；

(4)为了进一步优化该电路，要求：增加一个普通二极管用于保护三极管V1；增加一个水泵加水指示灯，加水时指示灯亮，不加水时指示灯灭。请你在虚线框内选择合适的端子连接电路；
