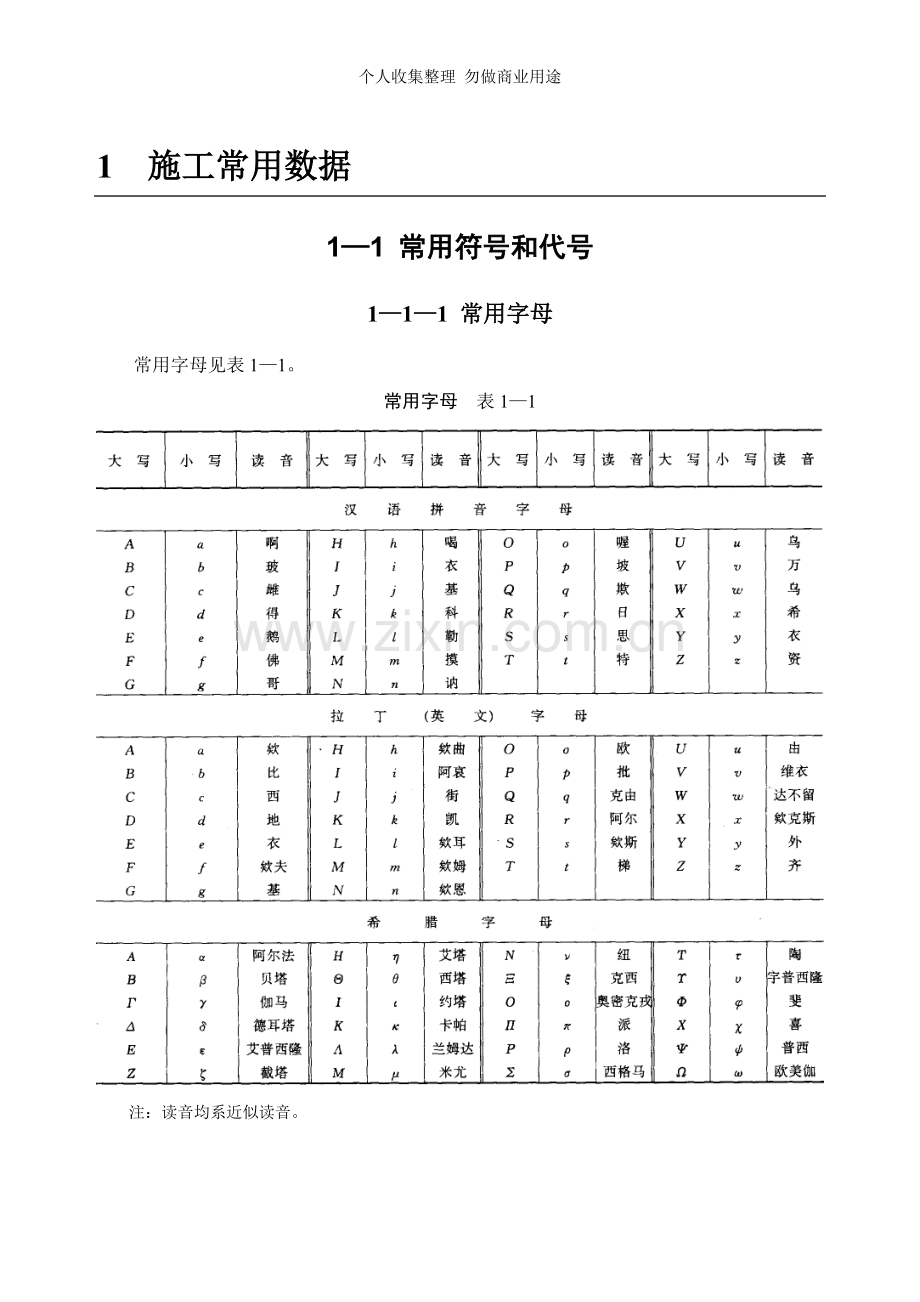

1 施工常用数据
1—1 常用符号和代号
1—1—1 常用字母
常用字母见表1—1。
常用字母 表1—1

注：读音均系近似读音。
1-1-2 常用符号
1-1-2—1 数学符号
数学符号见表1—2。
数学符号 表1—2

1-1-2—2 法定计量单位符号
我国法定计量单位（以下简称法定单位)包括：
1．国际单位制（SI）的基本单位（见表1-3）
国际单位制（SI)的基本单位 表1—3
量的名称
单位名称
单位符号
长度
米
m
质量
千克（公斤)
kg
时间
秒
s
电流
安[培］
A
热力学温度
开[尔文]
K
物质的量
摩[尔]
mol
发光强度
坎[德拉］
cd
注:1．圆括号中的名称，是它前面的名称的同义词。
2．无方括号的量的名称与单位名称均为全称。方括号中的字，在不致引起混淆、误解的情况下,可以省略.去掉方括号中的字即为其名称的简称.下同。
3．人民生活和贸易中,质量习惯称为重量。
2．国际单位制(SI）的辅助单位（见表1—4）
国际单位制（SI)的辅助单位 表1—4
量的名称
单位名称
单位符号
平面角
弧度
rad
立体角
球面度
sr
3．国际单位制(SI)中具有专门名称的导出单位（见表1—5）
国际单位制(SI）中的导出单位 表1-5
量的名称
单位名称
单位符号
其他表示式例
频率
赫［兹]
Hz
s-1
力；重力
牛［顿]
N
kg·m/s2
压力；压强;应力
帕［斯卡]
Pa
N/m2
能量；功;热
焦[耳］
J
N·m
功率;辐射通量
瓦［特］
W
J/s
电荷量
库[仑］
C
A·s
电位；电压;电动势
伏[特］
V
W/A
电容
法[拉]
F
C/V
电阻
欧［姆］
Ω
V/A
电导
西[门子]
S
A/V
磁通量
韦［伯]
Wb
V·s
磁通量密度;磁感应强度
特[斯拉］
T
Wb/m2
电感
亨［利］
H
Wb/A
摄氏温度
摄氏度
℃

光通量
流[明]
lm
cd·sr
光照度
勒[克斯］
lx
1m/m2
放射性活度
贝可[勒尔］
Bq
s-1
吸收剂量
戈[瑞]
Gy
J/kg
剂量当量
希［沃特］
Sv
J/kg
4．国家选定的非国际单位制单位（见表1-6）
国家选定的非国际单位制单位 表1—6

注：1．平面角单位度、分、秒的符号，在组合单位中应采用(°）、(’）、（”)的形式。例如,不用°/s而用（°）/s。
2．升的符号中，小写字母l为备用符号.
3．公顷的国际通用符号为ha.
4．r为“转”的符号。
5．用于构成十进倍数和分数单位的词头（见表1-7 ）
构成十进倍数和分数单位的词头 表1-7

注:104称为万，108称为亿，1012称为万亿，这类数词的使用不受词头名称的影响，但不应与词头混淆。
1-1—2-3 文字表量符号
文字表量符号见表1—8。
文字表量符号 表1-8

1—1-2—4 化学元素符号
化学元素符号见表1-9。
化学元素符号 表1-9

1—1—2—5 常用构件代号
常用构件代号见表1—10。
常用构件代号 表1-10

注：1．预制钢筋混凝土构件、现浇钢筋混凝土构件、钢构件和木构件，一般可直接采用本附录中的构件代号.在绘图中，当需要区别上述构件的材料种类时，可在构件代号前加注材料代号，并在图纸中加以说明。
2．预应力钢筋混凝土构件的代号，应在构件代号前加注“Y”，如Y-DL表示预应力钢筋混凝土吊车梁。
1-1-2-6 塑料、树脂名称缩写代号
塑料、树脂名称缩写代号见表1-11。
塑料、树脂名称缩写代号 表1—11

1—1—2-7 常用增塑剂名称缩写代号
常用增塑剂名称缩写代号见表1-12.
常用增塑剂名称缩写代号 表1—12

1-1—2—8 建筑施工常用国家标准编号
标准编号中,凡有“T"符号的标准，均为推荐性标准。建筑施工常用国家标准见表1—13。
建筑施工常用国家标准 表1-13
序号
标准编号
标准名称
1
GB/T 50001—2001
房屋建筑制图统一标准
2
GBJ 2-86
建筑模数协调统一标准
3
GB 50003—2001
砌体结构设计规范
4
GB 50005-2002
木结构设计规范
5
GBJ 6—86
厂房建筑模数协调标准
6
GB 50007-2002
建筑地基基础设计规范
7
GB 50009—2001
建筑结构荷载规范
8
GB 50010-2002
混凝土结构设计规范
9
GB 50011-2001
建筑抗震设计规范
10
GBJ 13—86
室外给水设计规范
11
GBJ 14-87
室外排水设计规范
12
GBJ 15-88
建筑给水排水设计规范
13
GBJ 16—87
建筑设计防火规范
14
GB 50017—2002
钢结构设计规范
15
GBJ 18-87
冷弯薄壁型钢结构技术规范
16
GBJ 19-87
采暖通风和空气调节设计规范
17
GB 50021—2001
岩土工程勘察规范
18
GB 50023—95
建筑抗震鉴定标准
19
GBJ 25-90
湿陷性黄土地区建筑规范
20
GB 50026—93
工程测量规范
21
GBJ 27-88
供水水文地质勘察规范
22
TJ 32-78
热力工程抗震设计规范
23
GB 50034—92
工业企业照明设计标准
24
GB 50037-96
建筑地面设计规范
25
GB 50038-94
人民防空地下室设计规范
26
GBJ 39-90
村镇建筑设计防火规范
27
GB 50040—96
动力机器基础设计规范
28
GB 50041-92
锅炉房设计规范
29
GBJ 42-81
工业企业通信设计规范
30
GBJ 43-82
室外给水排水工程设施抗震鉴定标准
31
GBJ 44-82
室外煤气热力工程设施抗震鉴定标准
32
GB 50045-95
高层民用建筑设计防火规范
33
GB 50046—95
工业建筑防腐蚀设计规范
34
GBJ 51-83
烟囱设计规范
35
GB 50052-95
供配电系统设计规范
36
GB 50053-94
10kV及以下变电所设计规范
37
GB 50054—95
低压配电装置及线路设计规范
38
GB 50055—93
通用用电设备配电设计规范
39
GB 50056—93
电热设备电力装置设计规范
40
GB 50057-94
建筑物防雷设计规范
41
GB 50058—92
爆炸和火灾危险环境电力装置设计规范
42
GB 50061-97
66kV及以下架空电力线路设计规范
43
GB 50062-92
电力装置的继电保护和自动装置设计规范
44
GBJ 65-83
工业与民用电力装置的接地设计规范
45
GBJ 66—84
制冷设备安装工程施工及验收规范
46
GB 50068—2001
建筑结构可靠度设计统一标准
47
GBJ 75-84
建筑隔声测量规范
48
GBJ 77—85
钢筋混凝土筒仓设计规范
49
GBJ 78—85
烟囱工程施工及验收规范
50
GBJ 79—85
工业企业通信接地设计规范
51
GBJ 80—85
普通混凝土拌合物性能试验方法
52
GBJ 81-85
普通混凝土力学性能试验方法
53
GBJ 82—85
普通混凝土长期性能和耐久性能试验方法
54
GB/T 50083—97
建筑结构设计术语和符号标准
55
GB 50086-2001
锚杆喷射混凝土支护技术规范
56
GBJ 87—85
工业企业噪声控制设计规范
57
GBJ 50092—96
沥青路面施工及验收规范
58
GBJ 93—86
工业自动化仪表工程施工及验收规范
59
GB 50094-98
球形储罐施工及验收规范
60
GB/T 50100-2001
住宅建筑模数协调标准
61
GBJ 101—87
建筑楼梯模数协调标准
62
GB/T 50103—2001
总图制图标准
63
GB/T 50104-2001
建筑制图标准
64
GB/T 50105—2001
建筑结构制图标准
65
GB/T 50106-2001
给水排水制图标准
66
GBJ 107—87
混凝土强度检验评定标准
67
GB 50108—2001
地下工程防水技术规范
68
GBJ 112—87
膨胀土地区建筑技术规范
69
GB/T 50114—2001
采通空调制图标准
70
GBJ 117—88
工业构筑物抗震鉴定标准
71
GBJ 118-88
民用建筑隔声设计规范
72
GBJ 119—88
混凝土外加剂应用技术规范
73
GBJ 121—88
建筑隔声评价标准
74
GBT 122—88
工业企业噪声测量规范
75
GB/T 50123—1999
土工试验方法标准
76
GBJ 126-89
工业设备及管道绝热工程施工及验收规范
77
GBJ 127—89
架空索道工程技术规范
78
GBJ 128-90
立式圆筒式钢制焊接油罐施工及验收规范
79
GBJ 129-90
砌体基本力学性能试验方法标准
80
GBJ 130—90
钢筋混凝土升板结构技术规范
81
GBJ 132—90
工程结构设计基本术语和通用符号
82
GBJ 133-90
民用建筑照明设计标准
83
GBJ 134-90
人防工程施工及验收规范
84
GBJ 135—90
高耸结构设计规范
85
GBJ 136—90
电镀废水治理设计规范
86
GBJ 137-90
城市用地分类与规划建设用地标准
87
GBJ 138-90
水位观测标准
88
GBJ 140—90
建筑灭火器配置设计规范
89
GBJ 141—90
给水排水构筑物施工及验收规范
90
GBJ 144-90
工业厂房可靠性鉴定标准
91
GBJ 145—90
土的分类标准
92
GBJ 146-90
粉煤灰混凝土应用技术规程
93
GBJ 147—90
电气装置安装工程 高压电器施工及验收规范
94
GBJ 148-90
电气装置安装工程 电力变压器，油浸电抗器，互感器施工及验收规范
95
GBJ 149—90
电气装置安装工程 母线施工及验收规范
96
GB 50152-92
混凝土结构试验方法标准
97
GB 50155-92
采暖通风与空气调节术语标准
98
GB 50157-92
地下铁道设计规范
99
GB 50164-92
混凝土质量控制标准
100
GB 50165—92
古建筑木结构维护与加固技术规范
101
GB 50166—92
火灾自动报警系统施工及验收规范
102
GB 50168-92
电气装置安装工程 电缆线路施工及验收规范
103
GB 50169-92
电气装置安装工程 接地装置施工及验收规范
104
GB 50170—92
电气装置安装工程 旋转电机施工及验收规范
105
GB 50171-92
电气装置安装工程 盘、柜及二次回路结线施工及验收规范
106
GB 50172—92
电气装置安装工程 蓄电池施工及验收规范
107
GB 50173-92
电气装置安装工程 35kV及以下架空电力线路施工及验收规范
108
GB 50175-93
露天煤矿工程施工及验收规范
109
GB 50176—93
民用建筑热工设计规范
110
GB 50178—93
建筑气候区划标准
111
GB 50180—93
城市居住区规划设计规范(2002修订）
112
GB 50181-93
蓄滞洪区建筑工程技术规范
113
GB 50194-93
建设工程施工现场供用电安全规范
114
GB 50198—94
民用闭路监视电视系统工程技术规范
115
GB 50201—94
防洪标准
116
GB 50202-2002
建筑地基基础工程施工质量验收规范
117
GB 50203—2002
砌体工程施工质量验收规范
118
GB 50204—2002
混凝土结构工程施工质量验收规范
119
GB 50205-2002
钢结构工程施工质量验收规范
120
GB 50206—2002
木结构工程施工质量验收规范
121
GB 50207—2002
屋面工程质量验收规范
122
GB 50208-2002
地下防水工程质量验收规范
123
GB 50209—2002
建筑地面工程施工质量验收规范
124
GB 50210-2001
建筑装饰装修工程质量验收规范
125
GBJ 211—87
工业炉砌筑工程施工及验收规范
126
GBJ 50212-91
建筑防腐蚀工程施工及验收规范
127
GBJ 213-90
矿山井巷工程施工及验收规范
128
GB 50214-2001
组合钢模板技术规范
129
GB 50218—94
工程岩体分级标准
130
GB 50222-95
建筑内部装修设计防火规范
131
GB 50223-95
建筑抗展设防分类标准
132
GB 50224-95
建筑防腐蚀工程质量检验评定标准
133
GB 50225-95
人民防空工程设计规范
134
GB/T 50228—96
工程测量基本术语标准
135
GB 50231-98
机械设备安装工程施工及验收规范
136
GB 50233—90
110～500kV架空电力线路施工及验收规范
137
GB 50235-97
工业金属管道工程施工及验收规范
138
GB 50236—98
现场设备、工业管道焊接工程施工及验收规范
139
GB 50242—2002
建筑给水排水及采暖工程施工质量验收规范
140
GB 50243—2002
通风与空调工程施工质量验收规范
141
GB 50254—96
电气装置安装工程 低压电器施工及验收规范
142
GB 50255—96
电气装置安装工程 电力变流设备施工及验收规范
143
GB 50256—96
电气装置安装工程 起重机电气装置施工及验收规范
144
GB 50257-96
电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范
145
GB 50303-2002
建筑电气工程施工质量验收规范
146
GB 50260-96
电力设施抗震设计规范
147
GB 50261—96
自动喷水灭火系统施工及验收规范
148
GB 50263—97
气体灭火系统施工及验收规范
149
GB/T 50266—99
工程岩体试验方法标准
150
GB/T 50269-97
地基动力特性测试规范
151
GB 50270—1998
连续输送设备安装工程施工及验收规范
152
GB 50271—1998
金属切削机床安装工程施工及验收规范
153
GB 50272-1998
锻压设备安装工程施工及验收规范
154
GB 50273-1998
工业锅炉安装工程施工及验收规范
155
GB 50274-1998
制冷设备空气分离设备安装工程施工及验收规范
156
GB 50275—1998
压缩机、风机、泵安装工程施工及验收规范
157
GB 50276—1998
破碎粉磨设备安装工程施工及验收规范
158
GB 50277—1998
铸造设备安装工程施工及验收规范
159
GB 50278-1998
起重设备安装工程施工及验收规范
160
GB/T 50279—1998
岩土工程基本术语标准
161
GB/T 50280—1998
城市规划基本术语标准
162
GB 50281-1998
泡沫灭火系统施工及验收规范
163
GB 50286—98
堤防工程设计规范
164
GB 50290-98
土工合成材料应用技术规范
165
GB/T 50291-1999
房地产估价规范
166
GB 50292—1999
民用建筑可靠性鉴定标准
167
GB 50293—1999
城市电力规划规范
168
GB 50300-2001
建筑工程施工质量验收统一标准
169
GB 50307—1999
地下铁道、轻轨交通岩土工程勘察规范
170
GB 50308-1999
地下铁道、轻轨交通工程测量规范
171
GBJ 50310—2002
电梯工程施工质量验收规范
172
GB/T 50312-2000
建筑与建筑群综合布线系统工程验收规范
173
GB/T 50314-2000
智能建筑设计标准
174
GB/T 50315—2000
砌体工程检测技术标准
175
GB 50316—2000
工业金属管道设计规范
176
GB 50319—2000
建设工程监理规范
177
GB/T 50326—2001
建设工程项目管理规范
178
GB/T 50328-2001
建设工程文件归档整理规范
179
GB/T 50328—2002
木结构试验方法标准
180
GB 50330-2002
建筑边坡工程技术规范
1-1-2—9 部分国家的国家标准代号
部分国家的国家标准代号见表1—14。
部分国家的国家标准代号 表1—14
名称
代号
标准编号
美国国家标准
ANSI
代号＋字母类号＋序号＋批准年份
澳大利亚标准
AS
代号＋字母类号＋序号＋制订年份
英国标准
BS
代号＋序号＋制订年份
原苏联标准①
COST（ГOCT）
标准代号＋序号＋批准年份
斯里兰卡标准
CS
代号＋序号＋制订年份
加拿大国家标准
CSA
代号＋编制机构代号＋原序号＋制订年份
朝鲜国家标准
CSK
代号＋序号＋制订年份
捷克国家标准
CSN
代号＋序号＋批准年份
墨西哥官方标准
DGN
代号＋字母类号＋三位序号＋制订年份
德国标准
DIN
代号＋序号＋批准年份
丹麦标准
DS
代号＋序号
埃及标准
E·S·
代号＋序号＋制订年份
埃塞俄比亚标准
ESI
代号＋字母类号＋数字类号＋三位序号
中国国家标准
GB
代号＋序号＋批准年份
加纳标准
GS
代号＋字母类＋序号＋制订年份
哥伦比亚标准
ICONTEC
代号＋序号
阿根廷标准
IRAM
代号＋标准序号＋（种类代号）＋制订年份
印度标准
IS
代号＋序号＋制订年份
伊朗标准
ISIRI
代号＋标准序号＋制订年份
国际标准化组织标准
ISO

日本标准
JIS
代号＋字母类号＋数字类号＋标准序号＋制订或修订年份
南斯拉夫标准
JUS

韩国标准
KS
代号＋序号＋批准年份
科威特标准规格
KSS
代号＋序号
利比亚标准
LS
代号＋序号
马来西亚标准
MS
代号＋工业标准委员会代号＋序号＋制订年份
巴西正式标准
NB
代号＋标准种类号＋序号＋制订或修订年份
智利标准
NCh
代号＋序号＋种类代号＋制订年份
荷兰标准
NEN
代号＋标准序号＋制订或修订年份
法国标准
NF
代号＋字母类号＋小类号＋序号＋制订年份
印度尼西亚标准
NI

秘鲁标准
NOP
代号＋三位数字组号＋该组内序号＋制订年份
委内瑞拉标准
NORVEN
代号＋数字类号＋序号＋制订年份
巴拉圭标准
NP
标准编号
挪威标准
NS
代号＋顺序号
新西兰标准
NZS
代号＋序号
奥地利标准
ONORM
代号＋序号＋制订年份
波兰标准
PN
代号＋字母类号＋四位数字
巴基斯坦标准
PS
代号＋制订或修订年份＋字母类号＋数字组号
菲律宾标准
PS
代号＋序号＋制订年份
南非标准
SABS
代号＋序号
芬兰标准协会标准
SFS
代号＋序号＋制订年份
以色列标准
S·I
代号＋序号
瑞典标准
SIS
代号＋序号＋制订年份
瑞士标准协会标准
SNV
代号＋六位数号
新加坡标准
S·S·
代号＋六位数号
罗马尼亚国家标准
STAS
代号＋序号＋制订年份
越南国家标准
TCVH
代号＋序号＋制订年份
泰国国家标准规格
THAI
代号＋序号＋制订年份
土耳其标准
TS
代号＋标准序号＋制订或修订年份
坦桑尼亚标准
TZS
代号＋标准序号＋制订或修订年份
西班牙标准
UNE
代号＋序号＋制订年份
意大利标准
UNI
代号＋四位或五位数号
乌拉圭技术标准学会标准
UNIT
代号＋标准序号＋制订或修订年份
蒙古国家标准
VCS
代号＋序号＋制订年份
赞比亚标准
ZS
代号＋序号＋制订年份
①俄罗斯、白俄罗斯、乌克兰、哈萨克斯坦、塔吉克斯坦、吉尔吉斯斯坦、乌兹别克、土库曼斯坦等国仍沿用原苏联标准。
1-1—2-10 钢材涂色标记
钢材涂色标记见表1—15.
钢材涂色标记 表1—15
名称
涂色标记
名称
涂色标记
一、普通碳素钢

铬硅钢
蓝色＋红色
Q195(1号钢）
蓝色
铬锰钢
蓝色＋黑色
Q215（2号钢）
黄色
铬铝钢
铝白色
Q235（3号钢）
红色
铬钼铝钢
黄色＋紫色
Q255（4号钢)
黑色
铬锰硅钢
红色＋紫色
Q275（5号钢）
绿色
铬钒钢
绿色＋黑色
6号钢
白色＋黑色
铬锰钛钢
黄色＋黑色
7号钢
红色＋棕色
铬钨钒钢
棕色＋黑色
特类钢
加涂铝白色一条
铬硅钼钒钢
紫色＋棕色
二、优质碳素结构钢

四、不锈耐酸钢

5～15号
白色
铬钢
铝白色＋黑色
20～25号
棕色＋绿色
铬钛钢
铝白色＋黄色
30~40号
白色＋蓝色
铬锰钢
铝白色＋绿色
45~85号
白色＋棕色
铬钼钢
铝白色＋白色
15Mn～40Mn
白色二条
铬镍钢
铝白色＋红色
45Mn~70Mn
绿色三条
铬锰镍钢
铝白色＋棕色
三、合金结构钢

铬镍钛钢
铝白色＋蓝色
锰钢
黄色＋蓝色
铬钼钛钢
铝白色＋白色＋黄色
硅锰钢
红色＋黑色
铬钼钒钢
铝白色＋紫色
锰钒钢
蓝色＋绿色
铬镍钼钛钢
铝白色＋红色＋黄色
钼钢
紫色
铬镍钨钛钢
铝白色＋白色＋红色
钼铬钢
紫色＋绿色
铬镍铜钛钢
铝白色＋蓝色＋白色
钼铬锰钢
紫色＋白色
铬镍钼铜铌钢
铝白色＋黄色＋绿色
硼钢
紫色＋蓝色
铬钨钒铝钢
铝白色＋黄色＋红色
铬钢
绿色＋黄色
铬钼钨钒钢
铝白色＋紫色＋黑色
1—1—2—11 钢筋符号
钢筋符号见表1-16。
钢筋符号 表1—16

1-1—2-12 建材、设备的规格型号表示法
建材、设备的规格型号表示法见表1—17.
建材、设备的规格型号表示法 表1—17

1—1—2-13 钢铁、阀门、润滑油的产品代号
1．生铁的产品代号表（见表1—18)
生铁的产品代号表 表1-18

2．普通碳素钢的产品代号表(见表1-19）
普通碳素钢的产品代号表 表1—19

3．优质碳素结构钢的产品代号表（见表1-20）
优质碳素结构钢的产品代号表 表1—20

4．合金钢的产品代号表(见表1—21）
合金钢的产品代号表 表1—21

5．阀门的产品代号表（见表1-22）
阀门的产品代号表 表1-22

6．润滑油的产品代号表(见表1—23）
润滑油的产品代号表 表1—23

1-1—2—14 常用架空绞线的型号及用途
常用架空绞线的型号及用途见表1—24.
常用架空绞线的型号及用途 表1-24
