祥泰正阳东郡施工组织研究设计.doc

祥泰正阳东郡
1#、2#、4#、5#、7#楼、车库、网点及25#楼附属用房工程

施工组织设计

编制人：
审核人：
审批人：
工程名称： 祥泰正阳东郡1#、2#、4#、5#、7#楼、
网点、车库及25#楼附属用房
施工单位：济南建工总承包集团有限公司青岛分公司

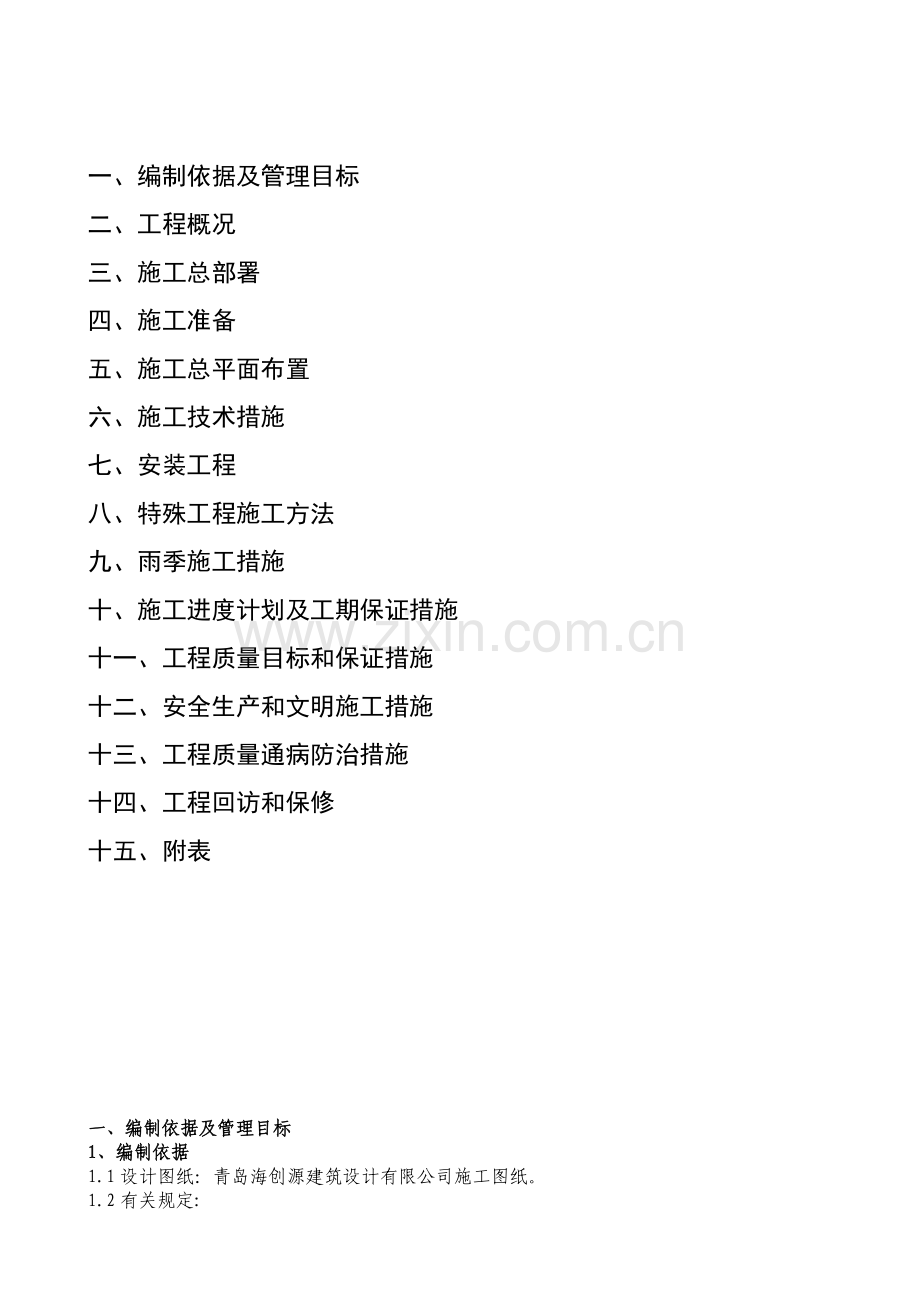

目录

一、编制依据及管理目标
二、工程概况
三、施工总部署
四、施工准备
五、施工总平面布置
六、施工技术措施
七、安装工程
八、特殊工程施工方法
九、雨季施工措施
十、施工进度计划及工期保证措施
十一、工程质量目标和保证措施
十二、安全生产和文明施工措施
十三、工程质量通病防治措施
十四、工程回访和保修
十五、附表

一、编制依据及管理目标
1、编制依据
1.1设计图纸：青岛海创源建筑设计有限公司施工图纸。
1.2有关规定:
（1）中华人民共和国建设部颁布的各种有关建筑结构设计规范及现行建筑工程施工验收规范和操作规程。
（2）国家颁发的工程质量、文明施工及安全生产的有关规定及要求。
（3）《中华人民共和国建筑法》及现行《工程建设标准强制性条文》。
2管理目标
2.1确保工期
本工程施工工期建设单位要求730天完工。我们将本着重合同、守信用的准则,确保青岛海岸华府工程项目730天内完成施工任务,其中:开工日期为2011年10月25日（实际开工日期以施工许可证日期为准）,竣工日期为2013年10月24日。
2.2 确保工程质量
该工程的质量目标为确保按照国家现行建筑安装工程施工质量验收规范、标准一次性验收合格。我们将围绕该目标,充分发挥我公司的技术及装备优势,发扬我公司善于争创优质的优良传统,严格按照ISO9001体系的要求执行程序文件,确保质量目标。
二、工程概况
工程简介
序号
项 目
内 容
1
工程名称
祥泰正阳东郡1#、2#、4#、5#、7#楼，车库、网点及25#楼附属用房
2
工程业主
青岛祥泰嘉和置业有限公司
3
设计单位
青岛海创源建筑设计有限公司
4
监理单位
青岛广信建设咨询有限公司
5
勘察单位
青岛市雍达筑城建筑设计有限公司
6
建筑面积
建筑面积为80239.52m2
7
工程地点
青岛市城阳区正阳路东首10#（东田社区南邻）
8
建筑用途
商用、住宅
9
建筑类别
Ⅰ类工程
10
建设使用年限
50年
11
抗震设防烈度
6度
12
防火等级
1#、4#楼为一级，其他楼为二级
13
防水等级
二级
项目名称
地上层数
地下层数
高度（m）
结构形式
基础类型
建筑面积
1#楼
24
1
75.55
剪力墙
筏板
19281.21
2#楼
18
2
59.425
剪力墙
筏板
12837.20
4# 楼
22
2
69.350
剪力墙
筏板
17339.09
5楼
18
2
56.650
剪力墙
筏板
7101.68
7#楼
18
2
57.450
剪力墙
筏板
13626.03
25#
2
1
10.1
框架
独立基础
231.39
A车库

1
±0.000
高程
框架
独立基础
+防水板
18418.09
（二）建筑设计特点
序
项目
内 容
1
层高
地下车库负一层4.8m
酒店式公寓3.05m；住宅楼为2.8m
网点楼一层5.6m,二层5.8m
2
外墙面
石材贴面、涂料
3
内墙面
厨房、卫生间饰面层（用户自理），其余刮腻子；车库清水混凝土墙面刷白色耐擦洗防水乳胶漆2道；住宅敞开式阳台、地下室、管道井刷内墙涂料；门厅、电梯厅、网点墙面柱子刷乳胶漆。
4
楼地面
卫生间、厨房铺地砖（用户自理），门厅、电梯厅、公共走道为地砖楼地面；住宅其他房间为细石混凝土楼地面；地下车库及设备用房混凝土防潮地面。
5
顶棚
地下室、厨房、卫生间刷涂料，客厅、卧室、书房、餐厅等腻子涂料；网点、门厅、电梯间、楼梯间刷乳胶漆，车库清水混凝土顶棚，刷白色耐擦洗防水乳胶漆2道。
6
门窗
铝合金窗窗中空双层玻璃，三防门
7
防水
（平屋顶）非上人屋面采用1道4厚SBS改性沥青防水涂膜防水层+1道4厚高聚物改性沥青防水卷材，干铺玻纤布一道；
（平屋顶）上人屋面采用2道4厚SBS改性沥青防水涂膜防水层，干铺玻纤布一道；
种植屋面采用2道3厚SBS改性沥青防水卷材；
地下室底板、顶板、侧墙1道4厚SBS改性沥青防水卷材（热熔）。
厕所间、生活阳台，采用1.5厚（三遍）及1厚（二遍）合成高分子涂膜防水层
8
保温
外墙采用NT保温板，屋面采用65厚岩棉板保温。

采暖
集中供暖
给水
分区供水
雨水
采用集中落水方式排至雨水井
排水
卫生间内采用单立管
强电
配电系统、照明系统、动力系统
弱电
消防报警、电视、电话、信息数据网系统
防雷
防雷接地
（三）结构设计特点
土质情况
持力层为强风化安山岩
基础类型
筏板基础
以强风化安山岩为持力层
结构形式
人防地下车库及网点为框架结构
高层住宅结构为全现浇剪力墙
砼强度等级
垫层C15
基础部分：除1#楼梁板、筏板为C40，车库筏板、基础、外墙混凝土强度C30，抗抗渗等级P6；
车库框架柱为C40；
高层住宅：1#楼夹层及一、二、三层为C40，四层至九层为C35，其余各楼层均为为C30。
2#楼夹层为C35，一层至十三层为C30，其余各楼层均为C25。
4#楼夹层墙柱梁板及一、二、三层墙柱为C35，一、二、三层梁板为C30，四层至十七层为C30，其余各楼层均为C25。
5#楼夹层墙柱梁板为C35，一层至十三层为C30，其余各楼层均为C25。
7#楼夹层为C35，一层至十三层为C30，其余各楼层均为C25。
砂浆强度等级
填充墙体
车库内砌体：M7.5水泥砂浆砌筑蒸压粉煤灰砖
地下部分采用M5.0水泥砂浆，其余采用M5.0混合砂浆。
钢筋类别
Ⅰ级、Ⅲ级
钢筋接头类别
闪光对焊
电渣压力焊
套筒挤压式直螺纹连接
屋面防水等级
二级
地下车库
防水等级
二级
三、施工总部署
1施工组织机构
1.1项目经理部管理体系

1.2项目经理部主要管理人员

一标段
序号
姓 名
职 务
证书编号
1
陈力
项 目 经 理

2
张开
施 工 员

3
刘海
技 术 员

4
崔昭安
质 检 员

5
蒋蒙
安 全 员

7
谭峻
安 全 员

8
董涛
材 料 员

9

机械管理员

10

预 算 员

1.3项目经理部各职能岗位职责
1.3.1项目经理岗位职责
（1）负责施工全过程的组织管理、技术质量管理、经济管理和安全管理等工作，对单位工程(项目)的综合经济效益、对责任承包指标全面负责。
（2）贯彻执行安全技术措施和保证质量措施，分期检查安全生产情况和施工产品质量。
（3）负责审定各类工资的发放和制定奖金分配方案。
（4）负责完善单位工程(项目)各项规章制度，并组织实施，负责抓好原始记录、凭证、台帐、报表等基础管理工作。
（5）负责工程项目施工过程中的结算和收款及决算有关工作，负责向甲方办理竣工后的一切善后处理工作。
（6）严格按财务制度审批费用，抓好经济往来，做好成本控制，掌握好成本状况。
（7）建立民主管理小组，健全分配制度，落实民主管理。
（8）负责搞好现场文明施工管理工作，制定文明施工措施，落实文明施工办法。
（9）认真贯彻执行ISO9001有关标准。
1.3.2施工员岗位职责
（1）负责编制单位工程月、旬施工进度计划，按旬(月)提出劳务、材料和设备计划，并组织实施。
（2）负责按期与甲方办理签证和隐蔽工程记录工作。
（3）负责单位工程的质量、安全管理检查和验收工作，及时收集整理各项资料 。
（4）负责单位工程的经济核算、工程成本管理。
（5）负责签发任务单，审批作业层工资及其它收入，负责建立职工考勤表。
（6）负责按分部分项向班组进行技术、质量、安全交底，组织开展单位工程创优活动，并检查落实。
（7）认真贯彻执行ISO9001有关标准。
1.3.3质检员岗位职责
（1）需熟悉图纸、规范、验评标准和施工操作规程，并按照国家质量标准、施工规范认真检查工程质量、材料质量、做好检测记录。
（2）对操作班组进行质量交底，现场跟踪检查对工程关键部位和薄弱环节重点检查，督促班组进行质量自检、互检、交接检，键全三检制度，下发质量整改单，督促落实整改。
（3）指导班组开展QC小组活动，并检查活动成果。
（4）负责质量检查资料的收集、整理归档工作，做到及时、准确、完整。
（5）参与进场材料检验、申报，参与工程质量的验收与评定工作。
（6）认真贯彻执行ISO9001有关标准。
1.3.4预(决)算员岗位职责
（1）负责工程施工过程中的分阶段决算的编制。
（2）负责收集决算资料，建立决算台账。
（3）根据设计变更、会议纪要、隐蔽签证及新的调价文件负责编制补充预算，协助施工员及时调整工程进度。
（4）负责构件加工单价及钢筋、铁件的翻样单数量的审核。
（5）协助施工员把住隐蔽签证内容的质量关。
（6）负责竣工决算的编制方案。
（7）认真贯彻执行ISO9001有关标准。
1.3.5资料员岗位职责
（1）按建设单位、监理要求提供施工各项报验表
（2）督促、检查各有关人员在施工中相应的施工资料收集、整理。
（3）收集、整理施工各项技术资料，编辑成册。
（4）编制、整理竣工资料，做好资料归档。
（5）认真贯彻执行ISO9001有关标准。
1.3.6材料员岗位职责
（1）施工前，协同施工员搞好现场仓库、材料堆放场地和道路布置规划工作。
（2）协同施工员(项目经理)制定材料(构配件)进场月、旬计划，全理地组织材料供应，减少储备，降低消耗，并督促检查材料的合理使用，不丢失、不浪费。
（3）做到库内物资库、架、层、位“四层定位”，库外物资按平面布置图分类堆放。
（4）负责搞好材料的验收、保管、发放、退料、回收、调拨、盘点工作。
（5）施工过程中坚持定额定料，严格退料手续，达到“工完料尽，场地清”克服浪费，节约有奖，共同搞好文明施工。
（6）认真贯彻执行ISO9001有关标准。
1.3.7安全员岗位职责
（1）对新进场人员进行安全基本知识教育，并对现场危险部位进行交底。
（2）协同施工员制订安全技术措施计划，并对贯彻执行情况进行监督。
（3）负责安全检查资料的收集、整理、归档工作做到及时、完整、准确。
（4）认真贯彻执行ISO9001有关标准。
2施工组织措施
2.1对该工程予以充分的重视，在人力、物力和财力等各方面优先予以确保，保证对该工程的全部承诺。
2.2赋予项目经理充分的权力和责任，公司将全权委托项目经理对该工程的管理全面负责。项目经理享有充分的用人权、财权、奖罚权，以确保工程施工顺利进行。
2.3为了保证项目管理班子的战斗力，我们将挑选政治素质好，施工经验丰富，业务能力拔尖的管理及技术员到该项目部担任管理工作；抽调技术素质好，善打硬仗的作业班组到该工程施工作业。从人员素质方面确保总目标的实现。
2.4针对本工程特点，专门制订一套与之相适应的管理制度，使工程的施工管理始终保持有条不紊。运用先进的现代管理手段，采用微机进行生产计划、工程成本等方面的辅助管理。从管理机制和管理手段方面提供有力的保证。
2.5配备先进而又充足的施工机械设备，采用先进的施工技术和施工方法。从机械配备和施工技术方面予以保证。
2.6在质量管理方面，严格按照ISO9001质量体系的要求编制施工质量保证计划，并认真实施。
2.7严格财务管理制度，针对该工程专门设立账户，对该项目工程款确保专款专用，从资金方面提供 有力保证。
3协调配合措施
工程的施工协调管理主要是围绕工程建设而确定的，施工单位应做好与建设单位、设计方、监理单位、其它有单位及社会有关部门的配合协调。
3.1施工现场协调
理顺整个施工现场的关系，定期(每周一次)召开协调会，听取有关意见，讨论施工过程中所出现的矛盾，落实施工过程中需要解决的问题。作好会议纪要，有关单位会签后及时发放。必要时以发函的形式向建设方汇报工程的质量、工期、文明施工等有关内容。
3.2与建设方协调
严格履行合同义务，接受建设单位的总体协调。参加建设单位主持的协调会，及时将项目施工中的各种主要信息反馈给建设单位。另外还应处处为建设方着想，为建设方分忧解难，为项目预期目标的实现献计献策。
3.3与设计方协调
理解设计意图，保证工程能符合建筑师、结构工程师的构思及国家规范要求。详细熟悉图纸，定期向设计递交深化设计图纸，介绍施工情况及采用的施工工艺，听取设计方意见，交换我们对设计的理解，用我们丰富的施工经验来深化设计，达到最佳效果。
3.4与质监站及监理单位合作
在整个工程的质量进度控制上共同努力，对施工全过程共同进行检查、监督和控制，在重要的分部分项工程施工前编制详细的施工方案和作业指导书，听取质监站和监理方的意见，为实施质量监督和工程监理提供必要的方便，共同的把工程搞好。
4工程特点分析
4.1该项目强有力的施工组织及科学合理的计划安排是项目顺利完成的关键。
4.2本工程工期紧，为确保工期按时竣工，组织充足的施工队伍同时进行工程施工。
4.3该工程人力，物力等各方面投入大，因此在施工前应做好详细的资源计划。并根据计划落实到位，确保满足工程施工需要。
4.4该工程施工测量和垂直度控制就特别重要是确保工程质量的关键，应采用可靠方法和措施。
4.5该项目施工质量要求比较高，因此施工时应针对项目特点编制详细的质量计划和分阶段措施，来确保质量目标的实现。
4.6该工程水位高，地下水丰富，地质复杂，筏板基础和独立基础是区分工程特点。
4.7该项目施工可能遇到恶劣的气候环境，施工时应采取可靠的施工组织和技术措施，确保工程质量和工期要求。
5施工分段及生产组织
5.1施工分段
本工程工期紧，质量要求高，施工中必须进行科学组织，严格管理，周密安排，协调好各方关系，以实现既定的目标。施工方案着眼于全局，统筹安排，注重整体效果，忙而不乱，以施工程序为主线，分阶段，突出重点，明确阶段工期目标，进行控制管理。本次按施工内容分五个阶段进行，各阶段划分和控制的重点如下：
第一阶段：施工准备阶段。做好场地交接，根据提供的坐标点和高程点，建立轴线控制网和水准点，调集人、材、物等施工力量，进行施工平面布置，进行图纸会审，开展技术、质量交底工作，目标是充分做好开工前的各项准备工作，争取早日开工。
第二阶段：土石方开挖、垫层及基础施工阶段，也是本工程的重点。
第三阶段：上部主体结构施工阶段。在本阶段内，适时插入安装工程等工作。该阶段为工程的用工高峰期。
第四阶段：装饰、安装阶段。该阶段前半部分以装饰为主，安装跟进，后半部分转换为以安装为主，装饰配合，其它各专业分包也全面展开，此为按合同工期竣工的关键阶段，也是文明施工和安全生产较难控制的阶段，重点是做好各方协调工作。
第五阶段：工程收尾施工阶段。重点抓好室内工程的零星收尾和整改，抓紧水电设备安装和调试，准备接受各有关专项验收和竣工验收。
5.2生产组织
5.2.1列入公司重点工程，在全公司范围内实行人、财、物的统一高度，优先满足本工程的需要，公司领导将全力支持项目经理部的工作。
5.2.2组织开展基础、主体、装饰工程的劳动竞赛，赛质量、进度、安全、文明，以竞争促进现场各项工作的顺利进行；使项目经济技术措施全面落实。
5.2.3层层签订安全、质量目标责任状，明确进度要求、质量标准和安全责任，制定奖罚措施工，运用经济杠杆促进管理目标的实现。
5.2.4科学组织施工，合理安排施工程序，组织平行流水作业，使框架与砌体、主体与装饰、土建与安装立体交叉作业，保证关键线路上的工序正常，力争提前完成。
5.2.5建立健全质量、安全保证体系，强化施工全过程管理，遵守隐蔽验收制度，遵守国家现行的施工技术规范、规程及安全操作规程，接受当地政府有关建设部门的监督指导。
5.2.6建立包括建设、监理、设计、施工等四方参加协调会议制度，及时解决施工过程中出现问题，确保施工顺利进行。
6材料供应计划
根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需材料用量计划，作好备料、供料工作和确定仓库，堆场面积，以此作为组织运输的依据。根据材料需用量计划，做好材料的申请、订货和采购工作，使计划得到落实。适时组织材料按计划进场，并作好保管工作。
7劳动力进场计划
根据该工程的特点和施工进度计划的要求确定各施工阶段的劳动力需用量计划，调配充足的劳动力，确保工程不出现缺工和窝工的现象。
劳动力统计一览表
工种级别
按工程施工阶段投入劳动力情况
基础施工阶段
主体施工阶段
装修施工阶段
土工
30
/
/
瓦工
20
50
20
粉刷工
/
/
80
砼工
20
50
/
钢筋工
80
100
/
木工
100
120
10
防水工
10
/
20
架子工
30
50
10
油漆工
/
/
10
普工
10
20
30
安装水工
/
/
60
安装电工
10
30
60
测量工
8
8
8
水工
2
2
/
电工
2
2
/
机械工
10
22
10
电焊工
8
10
4
合计
340
464
322

8施工机械设备计划

主要施工机械设备投入一览表
序号
用电设备及名称
数量（台）
型号及名牌技术数据
合计功率
1
塔吊
5
QT40 31.5KW 380V
157.5 KW
2
砼输送泵
2
HBT60C 70KW 380V
140 KW
3
插入式砼振捣器
30
HZ-50A 1.1KW 380V
33 KW
4
平板振动器
4
3L-22 16KW 380V
64 KW
5
钢筋弯曲机
3
GN40 2.8KW 380V
8.4 KW
6
钢筋切断机
3
QJ-40 7.5KW 380V
22.5KW
7
钢筋调直机
3
GT6 5.5KW 380V
16.5 KW
8
砂浆搅拌机
5
L200 5KW 380V
25 KW
9
潜水泵
10
JQB-2-10 2.2KW 380V
22 KW
10
蛙式打夯机
6
HW-32 5.5KW 380V
33 KW
11
电弧焊机
5
BX3-50 22KW 380V
110KW
12
木工圆盘锯
3
φ400 5.5KW 380V
16.5 KW

四、施工准备
1、项目部组建及进场
1.1 项目部组建：
为优质、安全、文明完成本工程的各项生产任务，确保施工目标，本公司将组建一套经验丰富、管理水平、协调能力强具有一定实力的专业项目管理班子，其项目管理结构为
项目经理部

项目技术组

项目质量组

1、 项 目 质 量 科
项目安全组

材料设备组
预（结）算组

架 子 班
钢 筋 班
模板、木工班
水 电 班
粉刷、瓦工班

1.2 项目部进场：
具备进场条件后，将迅速组织项目部进场进行施工准备工作。
2 技术准备和现场准备
2.1技术准备
2.1.1组织现场施工人员熟悉和审查施工图纸有关技术措施，编制有关实施方案，在审定通过后，技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员作详细的技术交底，做到按设计施工图、规范和施工方案施工。
2.1.2认真学习施工图纸，会同设计院、建设单位及监理单位进行图纸会审，做好图纸会审记录，作为施工依据。
2.1.3培训施工人员掌握新工艺、新技术，重要工程和特殊工种施工人员需经培训考核合格后方可上岗。
2.1.4按施工平面布置图搭设临时设施、布置施工机具，做好场内施工道路，水电畅通，做各种施工机械的维护保养工作，并对全体施工人员进行全面质量管理及安全教育。
2.1.5做好材料检验，及时提供材料合格证复验报告和混凝土配合比。
2.1.6土建与各专业要互相协调施工进行计划，以便紧密配合，按计划完成各施工任务，做到互相不影响，确保施工总进度。
2.1.7作好技术资料的整理，做好图纸文件的存放、收发工作，并布置一台电脑，用于技术资料查阅、收集。
2.2现场准备
2.2.1组织施工管理机构和相应的专业施工队伍，并进行进场的教育。
2.2.2编制材料和设备供应计划并做好供应；安排好施工机具设备的维修保养工作。
2.2.3落实施工场外的弃、存土场地和运输道路。
2.2.4测设线路及标高的控制网。
2.2.5确定施工范围，修建临时设施，平整场地和场区临时绿化。
2.2.6敷设动力和照明线路，接通施工用水管路，确定材料、设备和土方运输线路。
2.2.7做好场区的临时排水及场地、道路硬化及洗车设施。
2.2.8组织施工及工程机械设备和材料进场。
3施工机械设备准备
由于该工程工期紧，经过系统计算分析并考虑留有充分备用后，计划了需要的施工机具种类与数量。
3.1垂直运输机械
安装23台塔吊作为施工主要材料垂直运输工具。
3.2混凝土、钢筋、模板施工机械
3.2.1现场配备砼泵2台和J200型砂浆搅拌机5台，满足砼及砂浆的搅拌需要。
3.2.2钢筋制作及连接机械：包括切断机3台、弯曲机3台，套丝机3台，交流电焊机5台。
模板加工机械：包括圆盘锯3台。
3.3变压器
现场由建设单位从指定的地点提供变压器一台供现场施工及临时设施用电。
4物质条件准备
由于施工材料的供应及时与否对于工程施工进度非常重要，我们将在施工过程中根据施工进度安排，组织好材料的进场与检验工作(其中包括进场前的样品送检)。
3施工临时用水准备
3.1用水量计算
3.1.1现场施工用水量
公式：Q1＝K1∑ （q1*N1/T1*t）×K2/（8*3600）
Q1----施工用水量(L/S)
K1----未预计的施工用水系数,取1.1
q1----日工程量,取800m3
N1----施工用水定额取300L/m3
T1----每季度工作日,取1
t----每天工作班数,取1
K2----用水平衡系数,取1.5
计算得: Q1=13.75L/S
3.1.2施工机械用水量
公式:Q2=K1Σq2*N2* K3/（8*3600）
K1----未预计的施工用水系数,取1.1
Q2----机械用水量(L/S)
q2----同一机械台数(台)
N2----施工机械台班用水定额,取240L/台班
K3----施工机械用水不平衡系数,取1.5
Q2=0.14L/S
3.1.3施工现场生活用水量
公式: Q3= P1*N3*K4/（t*8*3600）
Q3----施工现场生活用水量
P1----施工现场高峰人数，按507人计（大量施工人员在施工现场外租住）
N3----施工现场生活用水定额,取100L/人班
K4----用水不平衡系数,取1.5
t----每天工作班数,取1
Q3=1.82L/S
3.1.4总用水量Q
Q=13.75＋0.14＋1.82=15.71L/S
增加10%的漏水损耗，Q=15.71*1.1=17.28 L/S
3.2水源选择及临时给水系统
3.2.1现场临时供水水源已接至现场附近，根据业主指定的地点接出，在适当位置接出分水表计量。
3.2.2配水管网的布置：布置在场地东面、西面；给水管采用暗管，穿越道路时应采取措施加以保护。
3.3管径的选择
公式： d＝
d----配水管直径（m）
Q----施工现场总用水量（L/S）
V----管网中水流速度,取2.5m/S
d=0.094m,取d=100mm
根据计算施工临时用水设计主管d=100mm,分别供应生产及生活用水;用d=80mm分管分别引入各施工用水点。
4施工临时用电准备
4.1负荷计算
根据以往的现场设计经验和本工程设备用量,现以施工最高峰时期现场用电量估算容量:
P=K(K1∑P1/cosψ+K2∑P2+ K3∑P3+ K4∑P4)
式中: cosψ 电动平均功率因素,取0.75
K 不均衡系数,取1.05
K1、K2、K3、K4 需要系数,取0.5、0.5、0.8、1.0
ΣP1 电动机定额功率高峰总和,约538.4KW×0.5=269.2
ΣP2 电焊机额定容量总和,约110KW×0.75=82.5
ΣP3 室内照明容量,约30KW
ΣP4 室外照明容量,约30KW
P=1.05*(0.5*538.4/0.75+0.5*110+0.8*30+1.0*30)=491KVA
即施工现场总用电容量P =491KVA
本工程施工机械用电量见《主要施工机械设备投入一览表》。
4.2配电线路选择
4.2.1配电线路型式选择
采用树杆配电线路。按照《施工现场临时用电安全技术规范》规定，在施工现场变压器低压侧中性点直接接地，在三相五线制临时用电工程中，必须采用具有专用保护零线TN-S接零保护系统，并且在专用保护零线上，应做不少于三处的重复接地。
4.2.2配电线路的选择
施工临时配电为保证安全生产，采用橡胶绝缘铜芯电缆线为宜。按照导线允许电流选择导线面积：
I＝KxΣP／(√3×U×cosψ)
其中：Kx计0.7
ΣP计491KVA
cosψ计0.75
所以:I=654.67A
施工现场线路从总配电箱外出的线路分两路，具体的线路及电缆型号为：主缆为VV-3*95+2*50，分缆均为VV-3*35+2*25。根据计算，电缆型号满足施工要求，所有电缆均电缆埋地敷设。
4.3配电箱及开关箱
使用青岛市安检站指定标准配电箱及开关箱。配电箱及开关箱应符合《施工现场临时用电安全技术规范》要求，且有相关合格证件。
4.4接地与接地装置设计
4.4.1接地分类：现场工作接地；其它功能接地、保护性接地、重复接地等直接接地。
4.4.2接地装置：
（1）接地体：自然接地体用建筑基础；人工接地体用圆钢、钢管、角钢、扁钢及焊接物。
（2）接地线：采用自然接地线和人工接地线，但要保证与接地体连接。
（3）接地体和接地线的敷设：
利用自然接地（建筑的接地网）；
接地线与接地体连接用焊接；与接地设备焊接连接；
接地线连接处应焊接；
接地装置各部分要保证电气连接，适当采用防潮、防腐的措施；
（4）接地电阻：
采用TN－S系统时，保护零线每一重复接地装置的接地电阻不得不于10欧，工作接地电阻限值允许达到10欧，但并联电阻不得大于10欧，防雷接地电阻值不得大于4欧。
五、施工总平面布置
施工场地应遵守“先生产用地，后临建用地”按照布局紧凑、合理、高效、短距离，规划一个比较合理的施工布局，为节约人力，物力的文明施工创造一个有利条件。充分利用现有的水、电道路的布置原则，作如下布置：
1施工机械布置
机械的布置详见《施工平面布置图》。
2生产临建设施布置
根据现场勘察及建设单位对本工程进度计划要求,按照文明施工标准进行现场设施布置。本工程施工期间,主要生产设施和生活设施均场内安排。
2.1钢筋加工区分为原材料堆放、加工区、成品堆放场，加工区内布置钢筋切断机、弯曲机、电焊机等加工设备，加工区内均用100㎜厚C15砼进行硬化，。
2.2每个单体建筑在紧靠砼搅拌机附近，设水泥库一间, 每间水泥仓库按存放50T计，按60m2搭设，设两个门，便于储存及施工使用，做到先来先用，未检验的水泥不用。工地设机具库房、材料库房等，因此库房搭设在车库顶板室内地面用脚手板架空100㎜。
2.4现场还设置机具维修场及模板、架管等周转材料堆场，每个单体建筑周转材料堆场占地约100m2。
3生活临建设施布置
3.1施工现场生活区与办公区分开，办公区设置办公室、会议室、阅览室、医务室、标养室及门卫室等。生活区设置工人宿舍、食堂、淋浴室等，均采用绝燃型玻璃丝棉复合板材活动房屋。并满足安全、卫生、保温、通风的要求，符合青岛市建筑工地标准化管理规定。
3.2工地职工宿舍封闭管理，宿舍每间房间居住人数不多于12人，单人单床。宿舍区设食堂、淋浴间、厕所，搭建均按照《建筑施工现场管理标准》和《关于加强对建筑施工现场临建房屋用电管理的通知》（青建管质字【2008】88号）执行。（临时设施的布置详见施工总平面图）
4施工道路
施工现场主道路为4米宽， 20㎝厚C30砼路面，作为材料运输的主干道，以便运送材料的汽车出入。生活、办公区10cm厚C20砼硬化。
5施工排水系统
考虑到地下水位较高及雨水，进场场平后，沿场区布设好的排水沟，确保场区的施工、生活污水、雨水能顺利的排流;施工污水经沉淀后排入附近市政管网下水道；排水沟应全部加盖水泥盖板。
6施工垃圾的处理
现场施工垃圾采用层层清理，集中、分类堆放，专人管理，统一清运的办法。
六、施工技术措施
1施工测量
1.1准备工作
1.1.1测量仪器：J2型经纬仪（3台）、DS2型水准仪（3台）。
1.1.2测量工具：100米钢尺、垂球、灰线、水平尺（3套）。
1.1.3根据建设单位提供的建筑坐标控制点，经复核签证后，结合现场施工总平面布置、场地情况，按照便于控制全面又能长期保留的原则，在现场建立主轴线平面控制网和标高控制网。
1.1.4根据设计要求和施工部署，制定切实可行的测量放线方案。
1.1.5本工程投入的测量仪器在使用前需经检测部门进行检测，以确保施工测设精度。
1.2测量准则
1.2.1遵守先整体，后局部，高精度控制的操作程序。
1.2.2从流水段的划分、开工次序、进度安排和施工现场临时设施布置情况等方面了解测量放线的要求，并由项目技术负责人及专职质检员进行验线，以保证精度、防止错误。
1.3轴线控制
根据建设单位提供的坐标控制点，按直角坐标法和极坐标法相结合进行平面定位。根据本工程实际情况，在建筑物周围建立方格网作为施测依据。点位布置要考虑便于测量和定位的需要，以及点位标桩需长期保存，应布设在建筑物周围、次要通道上或空隙处，不应布设在开挖的基础上、埋设管线的管线的范围内靠近建筑物处。
1.4高程控制
1.4.1高程控制点建立：根据已知建设单位提供绝对高程点，用DS2型水准仪精确测定±0.00相应的绝对标高，经复核无误后在建筑物周围建立两个永久性高程控制点，作为今后标高传递、沉降观测的基准点。
1.4.2标高传递：由标高控制点（±0.00）沿外墙或柱用钢尺沿竖直方向向上量至各施工层，并画出楼面正1米的水平线；做好标记，依据此标高施测至各构件支架上，来控制梁、板底标高。以后每层以±0.00为基准校正一次。
1.4.3施测时尽量做到前后视线等长，且及时做好记录；观测结束后，及时计算闭合差，计算各水准点的高程，编写水准测量成果表。
1.5沉降观测
1.5.1沉降观测点设在首层±0.00标高以上±0.50m框架柱上，具体位置由设计人员与现场有关人员共同商定。
1.5.2按设计要求设置沉降观测点。在结构主体施工阶段应专人定期观测，每施工完一层做一次沉降观测；主体结构封顶后每一个月一次；竣工后，每一年内和一季度观测一次；第二年以后每半年观测一次，直至沉降稳定（连续二次半年沉降量不超过2mm）为止，若发现异常，应及时通知业主和设计单位。
1.5.3有关沉降观测的具体要求按《地基与基础工程施工及验收规范》的有关规定执行。
1.6测量精度要求
轴线测距偏差±5mm、测角精度±2〃、层高垂直度±5mm，总高垂直度偏差±30mm.
1.7测量资料
采用专用测量记录及各种记录表格，能保证资料的完整以及内业、外业资料齐全。施工中认真注意收集整理资料，确保竣工时交工的资料准确无误。
1.8质量保证
1.8.1用于测量轴线和抄平用的经纬仪、水准仪及钢尺是经过相关资质单位检测合格的主要测量工具。
1.8.2用钢卷尺量距离时，钢卷尺两端保持水平，拉力在每30m保持10公斤，温度改正视当时施工时温差变化的大小而定，应适当考虑。
1.8.3每次轴线测量应进行复核检查，无误后方可进行下一步的施工。
2基础工程
2.1基坑土方开挖工程
2.1.1、施工前准备
审查设计图纸，核对平面尺寸和坑底标高，摸清地下构筑物及地下管线分布情况，与甲方确认。
楼号
设计基底
标高（m）
基地绝对标高（m）
自然坪
标高（m）
基础及地基处理
平面尺寸（m）
备注
1#楼
-9.02
12.08
19.909
筏板
62.20×33.15

2#楼
-8.40
13.20
19.909
筏板
66.65×20.10

4#楼
-8.82
12.38
19.909
筏板
63.75×15.70

5#楼
-8.75
13.20
19.909
筏板
36.20×13.40

7#楼
-8.00
13.20
19.909
筏板
73.15×13.30

开挖形式及机械选择：
采用大型机械及人工配合，开挖选用反铲挖掘机W—100及自卸汽车。
基坑开挖程序：
测量放线 →大开挖式开挖基坑→垫层放线 → 人工清槽
该工程位于城阳区东田村社区，东临烟青一级路，北临正阳路。场区地貌单元属于洪冲积平原及剥蚀残丘，地面标高为18.83～21.19m。根据～地质勘察单位的勘察结果，该区域稳定水位埋深1.50m～3.15m，水位标高17.30m～18.80m，地下水位一般。根据该工程的地质特点，结合地质勘查单位的建议，为了保证该工程深基坑和地下工程的正常施工，经建设单位专家组针对现场地质条件，一致研究并决定应用基坑周边设置排水沟及集水坑相结合的方法进行降水。对于车库的深基坑施工，采用锚孔与挂钢筋网喷射混凝土护坡（详见专项施工方案）。
地下水位非常较丰富，为了便于施工及有利于基坑边坡稳定，土方开挖前先做好定位放线工作，及时做好基坑围护及降水设备的准备。
2.1.2、开挖方案
采用1：0.3自然放坡。开挖过程中，配备专职测量员，机械大开挖接近基底时，应由测量员测设距离基底300mm的标高，每隔3m在槽帮上钉水平标高木桩，挖至接近基底标高时，用50cm标准尺杆随时以木桩为准校核槽底标高，然后由两端轴线（中心线）引桩拉通线检查距槽边尺寸，确定槽宽标准，根据此来修整槽帮，最后人工清除槽底土方。验槽合格后立即打垫层。
注意事项：
（１）挖土过程中应由测量工及时将标高引测至控制桩上，并挖至基底标高，避免超挖。
（２）基坑边1米内严禁堆料或载重车辆穿行，设
