九年级物理欧姆定律考点突破.pdf

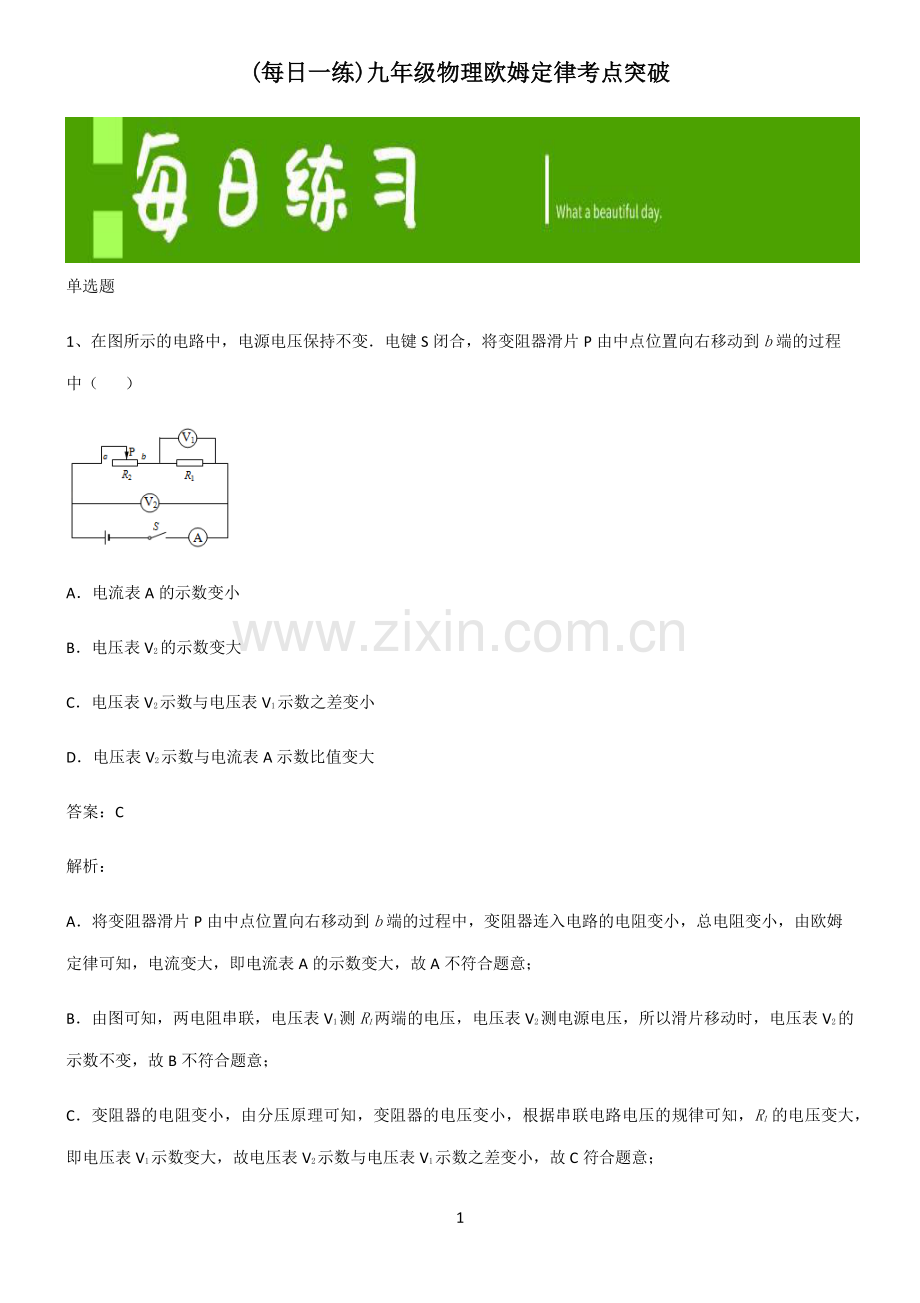

1 (每日一练每日一练)九年级物理欧姆定律考点突破九年级物理欧姆定律考点突破 单选题 1、在图所示的电路中，电源电压保持不变电键 S 闭合，将变阻器滑片 P 由中点位置向右移动到b端的过程中（）A电流表 A 的示数变小 B电压表 V2的示数变大 C电压表 V2示数与电压表 V1示数之差变小 D电压表 V2示数与电流表 A 示数比值变大 答案：C 解析：A将变阻器滑片 P 由中点位置向右移动到b端的过程中，变阻器连入电路的电阻变小，总电阻变小，由欧姆定律可知，电流变大，即电流表 A 的示数变大，故 A 不符合题意；B由图可知，两电阻串联，电压表 V1测R1两端的电压，电压表 V2测电源电压，所以滑片移动时，电压表 V2的示数不变，故 B 不符合题意；C变阻器的电阻变小，由分压原理可知，变阻器的电压变小，根据串联电路电压的规律可知，R1的电压变大，即电压表 V1示数变大，故电压表 V2示数与电压表 V1示数之差变小，故 C 符合题意；2 D由欧姆定律可知，电压表 V2示数与电流表 A 示数比值即为总电阻，所以该比值变小，故 D 不符合题意 2、在如图所示电路中，当闭合开关后，滑动变阻器的滑动片 P 向右移动时（）A电压表示数变大，电流表 A1示数变大 B电压表示数不变，电流表 A2示数变大 C电流表 A2示数与电流表 A1示数之差不变 D电压表与两电流表示数之差的比值变大 答案：D 解析：由图可知，定值电阻R1与滑动变阻器R2并联，电压表 V 测量电源电压，因电源电压不变，所以电压表 V 的示数不变。电流表 A1在定值电阻R1所在的支路，所以电流表 A1测量流过定值电阻R1的电流I1，根据并联电路电压的特点U1=U2=U可知，定值电阻R1两端的电压U1不变。根据1=1知，流过定值电阻R1的电流I1不变，即电流表 A1的示数不变。所以滑动变阻器的滑动片 P 向右移动时，电压表 V 的示数和电流表 A1的示数都不变。电流表 A2在干路上，测干路电流I，当滑动变阻器的滑动片 P 向右移动时，滑动变阻器R2接入电路中的阻值变大，则流过R2的电流I2变小，根据并联电路电流规律I=I1+I2可知，电路中的总电流I变小，即电流表 A2示数变小。综上所述可知电流表 A2示数与电流表 A1示数之差变小，所以电压表与两电流表示数之差的比值变大。故 ABC不符合题意，D 符合题意。3 故选 D。3、在图所示的电路中，电源电压保持不变，若将电流表 A1接入电路中，闭合开关 S，移动滑片 P，下列操作中能使电流表 A1和 A 的示数的比值变大是（）电流表 A1接在a点，滑片 P 向右移动 电流表 A1接在a点，滑片 P 向左移动 电流表 A1接在b点，滑片 P 向右移动 电流表 A1接在b点，滑片 P 向左移动 A和B和C和D和 答案：D 解析：由电路图可知，电路中定值电阻和滑动变阻器并联在电路中，电压均等于电源电压，两个电阻的电压保持不变，电流表 A 测量干路中的电流，若电流表 A1接在a点，电流表 A1测定值电阻的电流，滑片 P 向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表 A 的示数变小，由于定值电阻阻值不变，所以电流表 A1的示数不变，电流表 A1和 A 的示数的比值变大；若电流表 A1接在a点，电流表A1测定值电阻的电流，滑片 P 向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表 A 的示数变大，由于定值电阻阻值不变，所以电流表 A1的示数不变，电流表 A1和 A 的示数的比值变小；若电流表 A1接在b点，电流表 A1测滑动变阻器的电流，滑片 P 向右移动时，滑动变阻器接入电路中的电阻变大，则电路中总电阻变大，由欧姆定律可知，电流表 A 的示数变小，电流表 A1的示数变小，且两个电流表示数减小量相同，设减小量为I0，由数学知识可得 4 1 0 01 即电流表 A1和 A 的示数的比值变小；若电流表 A1接在b点，电流表 A1测滑动变阻器的电流，滑片 P 向左移动时，滑动变阻器接入电路中的电阻变小，则电路中总电阻变小，由欧姆定律可知，电流表 A 的示数变大，电流表 A1的示数变大，且两个电流表示数增大量相同，设减小量为I2，由数学知识可得 1+2+21 即电流表 A1和 A 的示数的比值变大；综上可知，操作中能使电流表 A1和 A 的示数的比值变大是和。故选 D。4、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。地磅工作时，重物越重，电表的示数就越大。下列的四幅电路图中，R是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（）ABCD 答案：B 解析：A由图知，定值电阻R和滑动变阻器串联，电流表测电路中的电流，重物越重时，滑片向下滑动，变阻器R接入电路的电阻变大，由=可知，电路中电流变小，则电流表读数变小，故 A 不符合题意；B由图知，定值电阻R和滑动变阻器串联，电压表测定值电阻R两端的电压；重物越重时，滑片向下滑动，变阻器接入电路的电阻变小，电路中电流变大，则定值电阻R两端电压变大，即电压表示数变大，故 B 符合题意；C由图知，电流表把滑动变阻器短路，电流不经过，所以无论重物怎么变化，电流表的读数都不变，故 C不符合题意；5 D由图知，电压表串联接入电路，电压表相当于测电源电压，所以无论重物怎么变化，电压表的读数都不变，故 D 不符合题意；故选 B。5、在“探究通过导体的电流与电压的关系”实验中，某同学利用实验数据在坐标纸上画出四张 关系图线。其中作图正确的是（）AB CD 答案：A 解析：A“探究通过导体的电流与电压的关系”实验中，采用的是控制变量法，即控制电阻不变，电流与电压成正比，所以 关系图线是过原点的一条直线，故 A 正确；BC选项中关系图线没有过原点，且 C 选项为曲线，故 BC 错误；D关系图线画成了曲线，故 D 错误。故选 A。6、在如图所示电路中，当闭合开关后，滑动变阻器的滑动片 P 向右移动时（）6 A电压表示数变大，电流表 A1示数变大 B电压表示数不变，电流表 A2示数变大 C电流表 A2示数与电流表 A1示数之差不变 D电压表与两电流表示数之差的比值变大 答案：D 解析：由图可知，定值电阻R1与滑动变阻器R2并联，电压表 V 测量电源电压，因电源电压不变，所以电压表 V 的示数不变。电流表 A1在定值电阻R1所在的支路，所以电流表 A1测量流过定值电阻R1的电流I1，根据并联电路电压的特点U1=U2=U可知，定值电阻R1两端的电压U1不变。根据1=1知，流过定值电阻R1的电流I1不变，即电流表 A1的示数不变。所以滑动变阻器的滑动片 P 向右移动时，电压表 V 的示数和电流表 A1的示数都不变。电流表 A2在干路上，测干路电流I，当滑动变阻器的滑动片 P 向右移动时，滑动变阻器R2接入电路中的阻值变大，则流过R2的电流I2变小，根据并联电路电流规律I=I1+I2可知，电路中的总电流I变小，即电流表 A2示数变小。综上所述可知电流表 A2示数与电流表 A1示数之差变小，所以电压表与两电流表示数之差的比值变大。故 ABC不符合题意，D 符合题意。故选 D。7、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（）7 A探究电流与电阻的关系改变定值电阻两端电压，多次测量减少误差 B探究电流与电压的关系必须调节电阻两端电压成倍数变化 C测量定值电阻的阻值多次测量求平均值，减小误差 D测量小灯泡的电阻改变小灯泡两端电压，求小灯泡电阻的平均值 答案：C 解析：A探究电流与电阻的关系时，滑动变阻器的作用是保护电路和保持定值电阻两端电压不变，找出普遍规律，故 A 错误；B探究电流与电压的关系时，滑动变阻器的作用一般有保护电路和改变电路电流或改变被测电阻两端电压，故 B 错误；C测量导体的电阻时，通过改变滑动变阻器接入电路的阻值，从而改变了待测电阻两端的电压和通过它的电流，可以多测几组数据，通过求平均值来减小误差，故 C 正确；D测量小灯泡的电阻，滑动变阻器的作用是通过改变小灯泡两端的实际电压与通过小灯泡的电流，可比较灯泡的不同电压下电阻的大小，不需要求小灯泡电阻的平均值，故 D 错误。故选 C。8、在如图所示的电路中，电源电压保持不变。闭合开关 S 后，滑动变阻器的滑片 P 从中点向右滑动时（）8 A电流表示数减小，电压表示数增大 B电流表示数增大，电压表示数减小 C电流表示数减小，电压表示数不变 D电流表示数不变，电压表示数不变 答案：D 解析：由电路图知，两个电阻并联在电路中，电流表测R1支路的电流，当滑动变阻器的滑片 P 由中点向右滑动的过程中，变阻器接入电路的阻值变大，但电阻R1支路不受影响，所以电流表的示数不变，而电压表测电源电压，所以电压表的示数也不变，故 ABC 不符合题意，D 符合题意。故选 D。
