工厂广播音频系统-网络系列设计方案大学论文.doc

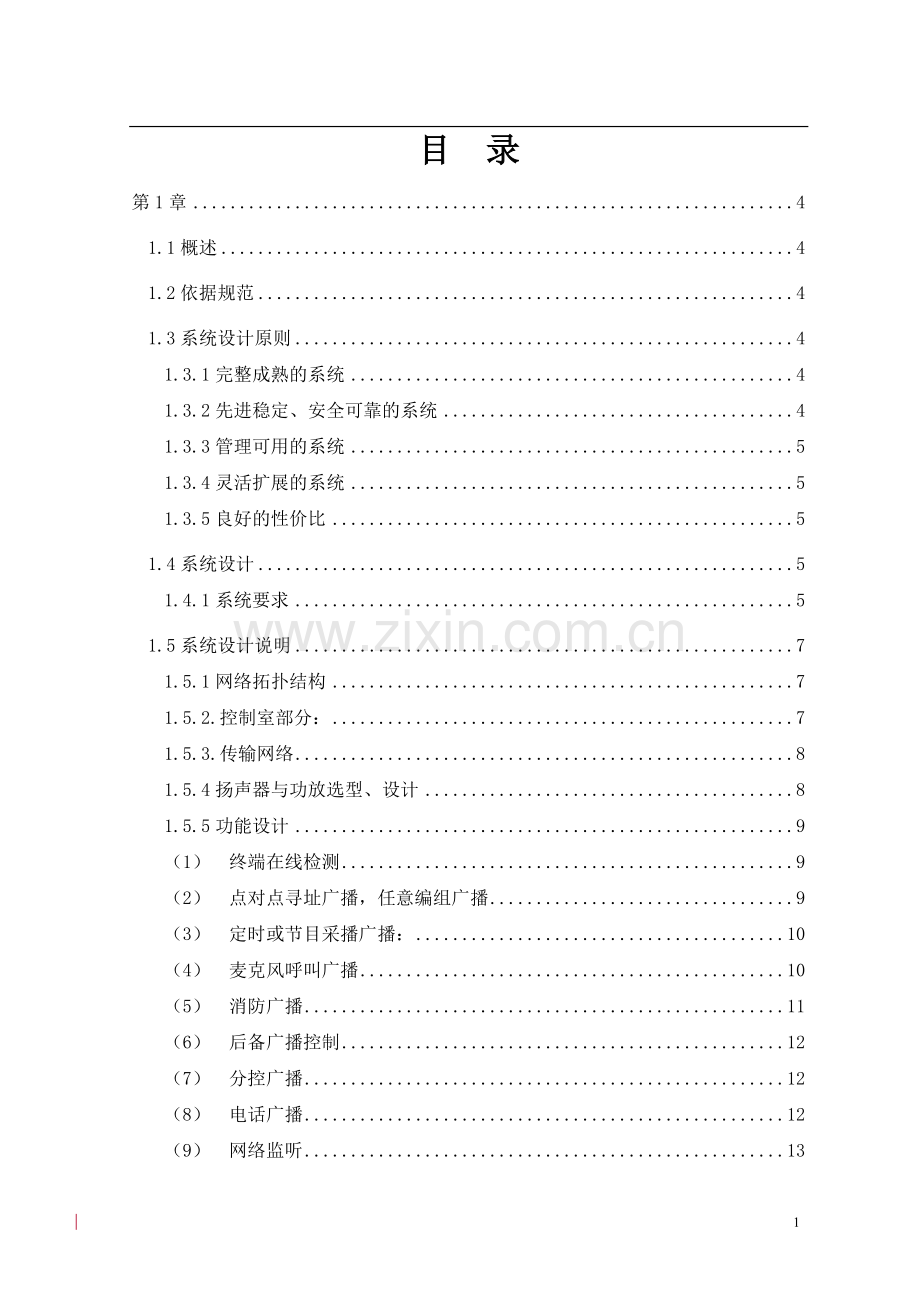

工厂广播音频系统网络系列 设计方案书目 录第1章41.1概述41.2依据规范41.3系统设计原则41.3.1完整成熟的系统41.3.2先进稳定、安全可靠的系统41.3.3管理可用的系统51.3.4灵活扩展的系统51.3.5良好的性价比51.4系统设计51.4.1系统要求51.5系统设计说明71.5.1网络拓扑结构71.5.2.控制室部分：71.5.3.传输网络81.5.4扬声器与功放选型、设计81.5.5功能设计9（1）终端在线检测9（2）点对点寻址广播，任意编组广播9（3）定时或节目采播广播：10（4）麦克风呼叫广播10（5）消防广播11（6）后备广播控制12（7）分控广播12（8）电话广播12（9）网络监听131.6系统特点：13第2章 设备清单142.1设备清单14第3章 主要设备介绍143.1 网络音频服务器143.2 分控软件153.3 网络备份主机163.4 网络寻呼话筒173.5 网络分区器183.6 网络音频终端193.7 网络前置放大器203.8 电话接入器213.9 网络报警矩阵213.10 音源设备223.11 前奏音麦克风233.12机柜233.13电源时序器233.14 电源定时器253.15 纯后级功率放大器263.16 天花吸顶扬声器293.17 号角扬声器29第1章1.1概述 XX工厂一期项目广播系统包括综合服务楼、技术中心试验楼及各个车间区域。在综合服务楼地点设置广播监控中心、各车间设置广播接入点，并且通过工厂光纤网络连接，各广播室及分控点均设置网络呼叫话筒工作站，能对这些区域提供背景音乐，能进行呼叫广播，能定时打铃广播，并在紧急报警情况下切入应急广播。1.2依据规范智能建筑设计标准（GB/T503142000）智能建筑工程质量验收规范（GB503392003）信息技术互连国际标准（ISO/IEC1180195）消防联动控制设备通用技术条件（GB16806-1997）火灾自动报警系统设计规范 GB50116-98民用建筑电气设计规范JGJT162-921.3系统设计原则1.3.1完整成熟的系统现代科技的发展为工厂和工厂的公共广播系统提供了必要的技术条件，各种先进的技术已经进入公共广播的各个环节，它节省了大量的人力、物力，提高了工作效率，为现代化建筑提供了保障。在设计公共广播系统时也必须应用世界上成熟且先进的科学技术，主要设备选用成熟的、又具有技术领先水平的设备产品。系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。1.3.2先进稳定、安全可靠的系统在考虑技术先进性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。系统工作的高可靠性是对系统功能强有力的保证，如果没有高度的可靠性、安全性，再好功能的设备都是无用的。系统还具有故障诊断、报警和记录的功能，并能实现到故障出现前兆时的“非灾难性”故障诊断、报警。1.3.3管理可用的系统如同其他规模大、设计标准高的现代化建筑物一样，本公共广播系统设备管理的一系列问题。通过数字控制系统设备对整套系统进行自动控制或手动控制，使集中维护、管理广播系统方便。1.3.4灵活扩展的系统当今社会发展日新月异，许多新用途是随着社会发展需要而不断产生的。必须考虑系统在将来工程里的延续，所选用设备的可扩展性和适当的冗余。系统可以在原有基础上进行扩展，主要控制设备可以通过软件升级方式更新换代，可在相当长的时间内保持技术与设备的一致性。1.3.5良好的性价比尽量选用性价比高的系统设备，使用户的投资得到最大化的使用效率。1.4系统设计1.4.1系统要求（1）广播系统向对综合楼、技术中心试验楼走廊及车间等公共场所提供背景音乐和公共传呼服务，在火灾情况下自动转换为火灾紧急广播;背景音乐和紧急广播控制系统应共用扬声器，所有广播区域平时播放背景音乐，一旦被某楼层的火警信号触发（或按其它信号试验性触发），广播主机应自动控制相关层所有扬声器播发紧急消息。（2）背景音乐和紧急广播系统按分区输出，广播中心设在综合服务楼用房。各个车间设置广播功放及广播接入点设备，系统通过光纤网络连接，能通过中心机房对各个区域进行管理、控制、呼叫广播。（3）所有背景音乐的扬声器，均按照优先级别进行设定，在紧急情况下能按预设等级向该地区播发的紧急通知，而不管音乐控制设定等级。（4）在车间分控点及总控室各设立1 个呼叫站，方便呼叫广播管理。（5）公共广播实行分区控制。根据消防事故报警的要求，某区某层发生火灾时，则相关层均应报警。公共广播也必须与此相适应进行分组。该部分主要用于和消防报警系统的联动及紧急广播与背景音乐的切换。（6）为便于整个项目的联网管理，采用网络型主机。1.4.2系统选型霍尼韦尔腾高电子系统（广州）有限公司的AS-52网络广播系列产品是为适应广播系统网络化时代的趋势而诞生，是一种全数位式公共广播系统，它的理念是利用计算机的 局域网 来传输数字音频信号。由AS-52音频终端承担编码和解码任务，每个AS-52音频终端都内置了数字集成电路解码芯片，可以同时提供多路音频信号输入功能。在网络中终端可以进行热插拔。系统将的多路音频信号、控制信号和通讯全在网络中进行，具有更远的传输距离和更好的传输效果，因而比当前任何可用的公共广播系统更胜一筹。尤其是将音频信号和控制信号集中在一条 网线上传输，不仅大大地节省了安装和布线成本，而且为将来的系统维护及系统工作的高可靠性提供了先决的优越条件，更是目前市面上传统的公共广播系统所无法比拟的。AS-52网络公共广播系统可通过PC进行设置、管理和操作，这样使安装调试及操作变得更简单、更方便。由于系统为网络、数字化IP广播系统，只需增加终端、放大器与扬声器设备，无需额外增加控制设备，因此其系统的的扩展变得更简方便；网络广播系统对于规模广播系统，一般成本较大，但对于较大规模的广播系统而言，随着区域与扬声器的增多，网络广播系统与传统的智能广播比较，具有更高的性价比。模拟智能的广播系统与网络广播系统的比较见下表：传统智能广播寻址广播数字网络广播传输方式同轴线调频传输或多路音频传输双绞线以太网控制方式485总线，容错差RS-485/RS-422控制总线以太网，容错强音频质量模拟信号CD质量数字音频CD质量的MP3节目节目源数68路6路依据系统及带宽处理能力，一般至少6路音源广播定时路数一般18路6路只要带宽足够，能超过19路节目布线需要单独重新布音频或调频线路单独布线8芯网线，专网/计算机网络功能扬声器以多个并联线路进行分区，不能进行点对点广播，一般单向传输能进行点对点广播，也能编组分区控制，单向传输音频，集中控制能进行点对点广播，也能编组分区控制，能双向通信，既能进行集中控制，也能分散控制传输距离受音频线路的损耗影响，不般不超过2km,远距离需布设光纤等线路传输距离受限，音频交换机间超过100米需中继，不能利用其他网络只要有网络的地方，便可接入广播，能利用原有网络平台，节省布线，安装方便扩展、兼容性安装时确定，不方便编组分区，增加或更改时，整个系统需要调整;由于采用模拟音频信号及串行数据信号，要建设专用广播网络，难与其他系统进行兼容集成扩展数量受限，音频交换机数在20台，最多支持320个终端，系统扩展需增设布线，严格按距离安装任意分区，随时可选择。随时可以根据信息点增加终端；可采用商用TCP/IP以太网标准，能与商用以太网及互联网兼容，无需建设专用广播网络，能与计算机网络进行兼容集成成本适用于较小的系统，随着系统的拓大，维护及布线成本增加很大成本较传统的高，适合中小型系统小系统成本较大，但随着系统的扩展，在布线、安装、控制、维护方面能节省大量成本可管理性较小系统，可通过计算机集中控制，对大的系统，控制速度、节点数量及控制的灵活性会对主机具有很大的瓶颈集中管理，不便于分布控制管理大、小系统，可通过主机进行集中控制，也可进行分散控制，控制路由切换便利、灵活，可管理强，可作多个分控管理站，在主机故障仍能正常工作，提高可靠性1.5系统设计说明1.5.1网络拓扑结构系统原理图 见附图 系统图由于工厂占地大，为了节省线路成本，保证传输信号质量，我们设计了1个控制中心广播室，每个楼设一个设备室，其中总控室与各车间之间通过光纤网络相连接，而各车间负责广播区域选用网络转换模块与模拟功放等设备。1.5.2.控制室部分：(1)中心控制室（综合服务楼总控室）部分：总控室设置在1个控制中心，负责控制监控各分控机房的IP流媒体终端的广播节目、控制节目切换，音量控制，路由选择、分区控制。系统由音源、网络主机、麦克风、电源管理设备、监听和控制室联动接口组成。总机房设备：A.音源：网络主机AS-52I01S_2.0、DVD播放器AP-DV，呼叫站：麦克风AS-52I01R及扩展键盘;B.消防联动接口：消防矩阵AS-52302M 1台。C.电源控制设备：电源时序器AS-3228S用了1台；D. 对讲监听：监听终端AS-5202I ,监听音箱：TKW-108H；E.技术中心广播区域：安装2台网络广播8分区音频解码器AS-5218D ，1台网络前置放大器AS-5201P，3台功放，负责综合楼、技术中心楼及室外区域的扩声。F 分控室联动接口：设置1个几个网络交换机及12对网络收发器。(2)车间分控机房每个车间单独设计1个区域，在每个车间分控室内设1个机柜，放置1台网络前置放大器AS-5201P，1台功放,网络交换机设备，每个区域扬声器连接一条线路至功放区域；每个车间分控室放置1只网络麦克风。1.5.3.传输网络所有的设备分别放置在各控制室，利用工厂的以太网传输音频、控制信号或布置独立的光纤网络。总控室预留一个或多个网络端口，用于接入网络服务器电脑和网络前置放大器AS-5201P；分控室也需预留1个或多个网络接口，通过光纤网络与控制室联接。1.5.4扬声器与功放选型、设计区域分区3W吸顶天花喇叭30W号角网络终端功放备注车身焊接车间161360W*1扬声器数量预估车身涂装车间1101460W*1扬声器数量预估联合厂房12311000W*1扬声器数量预估轻卡装配车间11811000W*1扬声器数量预估调试大棚1101460W*1扬声器数量预估检测车间121130W*1扬声器数量预估中重卡装配配送库1101460W*1扬声器数量预估配套物流中心1101460W*1扬声器数量预估车身冲压车间1101460W*1扬声器数量预估轻卡车身涂装车间1101460W*1扬声器数量预估轻卡调试大棚161360W*1扬声器数量预估轻卡检测车间121130W*1扬声器数量预估综合楼81501660W*1扬声器数量预估技术中心试验楼及产品展厅81501660W*1扬声器数量预估室外12011000W*1扬声器数量预估合计2930013715130W*2 360W*2 460W*6 660W*2 1000W*31.5.5功能设计控制室间通过工厂局域网连接，控制室广播系统可以实现各种定时节目插入广播，分区呼叫广播、紧急广播、监视音频播放等（1） 终端在线检测系统通过添加各个分控机房的IP流媒体终端后，可在主控室软件检测各IP流媒体在线状态。各个音频终端的故障和在线状态能通过主机实时进行监测，无需手动输入ping命令查看终端状态；每个分区的节目可主机的软件进行查看。（2） 点对点寻址广播，任意编组广播系统可对各个分控室的IP流媒体终端进行单独寻址广播，不影响其它车间区域的正常广播；同时可依据区域、临时组合使用等功能对分控室的IP流媒体终端进行编组分区，统一控制，方便多个、全部终端同时进行控制，避免了对同一操作的重复劳动。（3） 定时或节目采播广播：可在总控室软件AS-52I01S_2.0发起定时广播节目，网络主机将定时节目打开，将数据包打包到网络上传输，控制指令发给相应的分控室的网络音频终端器，网络音频服务器AS-52I01S_2.0以IP组播方式发送实时音频流，需要播放定时节目的车间的网络前置放大器AS-5201P可加入到该节目所对应的组播组中，便可将定时音频节目送到分区。系统能设置周、日等循环播放模式。适合厂前区办公和的日常休息打铃提示广播。由于采用了IP组播，无论有多少个网络解码终端（网络音频终端器AS-5201P），所占有的IP骨干网带宽为都是一路音频流带宽，从而节省了大量网络带宽。 总控室用了网络主机，内置服务器软件，能手动或定时播放MP3节目，可通过外置线路及麦克风接口，能选择播放外置DVD播放器，MP3播放器、收音机等节目。可将外接音源输入到电脑，能通过主控软件选择播放。（4） 麦克风呼叫广播总控室及各车间分控室安装一个网络麦克风AS-52I01R，能对所有的广播区域呼叫讲话。网络麦克风网络麦克风AS-52I01R带LCD显示屏，分区选定控制按键，分区全开全开按键。当按下按键，话筒便发送指令到相应的网络终端，将其加入组播组中，然后讲话呼叫，网络将呼叫语音采集压缩成ADPCM格式，通过组播数据包发送到相应的网络终端模块，网络解码终端AS-5201P将数据解码以在音箱播放出来。能对任一监区讲话，可用于领导发布通知、集会会议讲话。网络麦克风AS-52I01R的优先级可通过网络主机授权设定。（5） 消防广播消防紧急广播的时候,可以一 一 对应,也可以一对多区,自动进行紧急广播。紧急报警联动系统由消防矩阵AS-52302M、电源时序器AS-3228S、网络IP流媒体音频终端器AS-5201P、网络前置放大器AS-5201P和功放组成。总控室消防矩阵接收到分区的消防信号，它可通过LAN接口与网络主机联动，并将消防信号通过主机解码处理，将对应区域加入组播组中，播放主机内预先录制好的语音设定的紧急广播的音频节目。当消防主机接收到消防中心送来的紧急分区短路信号，将发生以下的工作：系统能与消防分区对应，即通过1台AS-52302M与主机进行联动报警，火灾报警系统按防火分区划分，每一个区给出一个干接点信号给广播系统。在发生火灾时，广播系统接收到来自消防报警系统的联动信号，根据预先设定的程序，对指定区域自动进行国际标准化的中英文报警和疏散指示。而在没有真正火灾发生时，又可以人工确认发布非火灾情报，取消先前警报。主机软件有一个报警的操作界面，可添加分区终端和终端到报警的分区，软件已预先设置好软件的报警分区与消防主机AS-52302M一一对应。当AS-52302M接收到分区的短路报警信号时，会将分区的信号通过LAN接口送到主机的软件，软件就会打开软件的报警分区内的终端，播放设定的报警节目。相应分控室的、网络前置放大器AS-5201P接收到紧急报警广播信号，报警分区的扬声器就会播放切入的功放的紧急音频，即使该车间在播放背景音乐状态，其他车间不发生紧急信号的分区就不会切入紧急音 原来的节目不受影响。（6） 后备广播控制AS-52I02S后备控制器可作为广播中心系统的后备，可将数据导入该控制器，在主机故障时，使用该后备控制器对整个广播进行后备控制，除了分控无法登录外，其他的业务广播，如寻呼、背景音乐广播、定时播音、电话接入广播、紧急报警等功能仍能正常运行。（7） 分控广播 可依据工程的需要，在需要电脑控制的区域，增设电脑分控点，安装网络广播分控软件，通过网络主机的授权后，能对整个系统的广播进行控制，能控制各个区域的节目，音量大小以及播放本地分控电脑的节目，便于系统的分散管理。分控广播软件功能：1.音源播放器，本地播放器手动播放2.定时模式，本地分控定时设置控制3.定时播放，本地播放器定时播放4.用户管理，用户设置5软件在windows XP系统运行。（8） 电话广播 为了支持广播与电话之间的交互通讯，系统在总控室安装了1台网络电话接口设备AS-52301T，该设备具有1个模拟电话接口输入，1个网络RJ45接口，支持电话接入，自动接通电话，语音提示，经过支持密码身份验证后，可选区进行电话广播，可进行远程全区广播，分区广播，单点广播，也可通过对讲终端拨号呼叫到外线电话,进行全双工通话，在电话广播完后，能通过挂机信号检测，自动中止广播。 （9） 网络监听 我们在控制室用了监听终端AS-5202I和一个监听音箱TKW-108H，监听终端器带LCD显示屏，通过它能监听所有区域及终端广播状态，方便管理员对终端及其他区域广播状态的把握。1.6系统特点：本系统为基于TCP/IP协议的网络总控的广播系统，通过网络信号将所有设备进行集中控制管理。本系统为基于TCP/IP协议的网络总控与模拟分控的广播系统，通过网络信号将所有设备进行集中控制管理。（1） 控制室系统控制信号及音频信号采用专用数字网络信号,基于TCP/IP协议，适合与计算机局域网共网;（2） 灵活的分散控制功能：系统的设计思想是分散控制各系统和终端。音频输入和输出信号的处理都置于各设备本身，使网络控制集中于广播路由管理和控制由输入引发的动作等方面的功能。通过分控室控制相应区域的广播，减小信号损耗与布线复杂的问题；（3） 分控室可定时广播和呼叫喊话；（4） 支持紧急报警插入广播；（5） 解码终端采用嵌入式技术，不受病毒感染。系统稳定可靠，维护量小。（6） 每个区域能独立调节音量及插入本地的节目，保证以独立控制本区的广播，并能接收总控室的节目。（7） 控制室之间对讲，报警功能。（8） 对未来的扩展的要求，网络广播系统能方便满足系统的需要，只需增加终端与功放设备就能与原系统联接。（9） 服务器主机故障，可用后备网络控制器对系统进行控制，系统能正常运行。第2章 设备清单2.1设备清单见附表 EXCEL表格 广播系统设备清单第3章 主要设备介绍3.1 AS-52I01S_2.0网络音频服务器系统服务器: 可使用普通商用计算机或AS-52I01S_2.0型工控计算机1. 具有工作站管理、权限管理、音频流点播服务、计划任务处理等功能；2. 响应各播控器的播放请求，并为所有数字音频终端提供定时播放和实时点播服务；3. 音频分控软件可将传统音频资源转换成数字节目存储到系统服务器中，方便重复利用和同时使用；4. 为工作站提供数据接口服务；5. 实现多路实时采播，分控软件内置2块声卡；6. 适合广域网大型项目，支持多级服务器；7. 具有定时自动开关机功能；8. 具有双保险功能，无惧病毒侵扰。当服务器故障或感染病毒时，IP网络主控机可维持系统除点播和工作站登录外的基本广播功能；当主控机故障时，服务器也可接管系统，代为管理终端；AS-52I01S_2.0网络音频服务器(10寸触摸屏)1. 终端状态显示2. 工作站状态显示3. 定时打铃（自动/手动执行，多套打铃方案）4. 定时节目（自动/手动执行）5. 实时采播 (内置调音台、播放器，支持5块声卡同时采播)6. 消防报警（自动/手动执行，支持网络报警）7. 节目库管理（自动搜索硬盘）8. 工作站账户管理（可设定权限）9. 终端管理（终端改名及分区, 设置组播或单播、终端广播权限、终端对讲权限）10. 无线遥控器接收11. 定时开关机12. 系统设置备份及恢复13. 终端IP地址设置3.2 分控软件1. 可实现远程管理：工作站软件通过IP网络（局域网、广域网）远程登录到服务器。可远程管理服务器的节目库，可以将制作的音频节目上传，远程添加删除文件；2. 主要完成音频实时采播、节目资源管理和定时编排播放功能；3. 可实现无人操控：将话筒接入工作站声卡，实时采集压缩后广播到各数字音频终端，不需广播主控室人工干预；3.3 AS-52I02S网络备份主机用途：系统核心设备，管理所有终端，可以独立于服务器工作，用于服务器后备设备。接线图:特点：1. 具有FSTN 4寸液晶屏及控制键，便于操作，并采用机架式设计(2U)；2. 采用实时嵌入式操作系统，启动时间低于2秒，可靠性高，抗病毒能力强；3. 外部模拟音频信号可通过内置1路实时音频编码器进行数字化处理，信号处理延迟低于10毫秒；4. 可统一对寻呼话筒/终端的任务进行管理和调度, 并显示终端状态，系统容量可达1000台音频终端；5. 可实现自动对终端进行广播，具有内置节目定时播放功能，可将服务器的定时任务及MP3文件导出到SD卡中. 该方式不依赖于服务器，可在服务器关闭的情况下使用；6. IP网络电话接入器和IP网络报警矩阵不依赖于服务器，可在服务器关闭的情况下使用；规格参数:电源、功耗AC220V, 5W网络通讯协议TCP、UDP、ARP、ICMP、IGMP网络芯片速率10/100Mbps音频编码MP2/MP3/PCM/ADPCM音频采样8kHz44.1kHz, 16位传输位率8kbps-320kbps信噪比90dB频响20Hz-20KHz网络声音延迟广播延迟100ms, 对讲延迟30ms显示屏FSTN 4寸屏,分辨率320x240 音频接口1路线路输入、1路线路输出、1路话筒输入1 Line In, 1 Line Out, 1 Microphone In其他接口1个RS422接口、2路短路输入、1路短路输出、1路受控电源输出尺寸483x256x88mm3.4 AS-52I01R 网络寻呼话筒用途：可进行单向广播和双向对讲，可使用在主控室、服务台等。接线图:特点：1. 具有TFT真彩液晶屏，20个按键及指示灯, 并具有专业寻呼话筒外型，启动时间小于1秒； 2. 内置扬声器，可实现双向通话，即可对终端进行呼叫或接受终端呼叫；3. 可扩展多个分区选择器，每个分区选择器具有8个按键；4. 可以对权限允许区域进行广播并具有提示音和红色提示灯，通话时指示灯自动点亮。并带话筒直接输入；5. 可自动获取IP地址，有以太网口的地方即可接入，具有超强的跨网段能力；规格参数设备型号AS-52I01R电源, 功耗DC9V, 5W网络通讯协议TCP、UDP、ARP、ICMP、IGMP网络芯片速率10/100Mbps音频编码MP2/MP3/PCM/ADPCM音频采样8kHz44.1kHz, 16位传输位率8kbps-320kbps信噪比90dB频响20Hz-20KHz网络声音延迟广播延迟100ms, 对讲延迟30ms显示屏TFT 1.8寸屏, 分辨率128x160 音频接口1路线路输入、1路线路输出尺寸243x120x50mm3.5 AS-5218D网络分区器 用途： 安装在机柜、分控区域，用于多个分区播放同一节目，并能进行分区控制场合，将网络音频转换模拟音频送至功放。接线图:特点：1. 具有独特的8分区功能，适合于需要分区多，音源相同的环境。2. 具有8路短路输出；3. 先将定压功放的功率线接回到音频终端，然后由终端分区输出到音箱，分区的选择无需在终端上操作，在系统服务器远程控制即可；4. 采用高速工业级双核（ARMDSP）芯片，启动时间小于1秒。5. 音频线路输出，接外部功放扩音（带回路检测，可远程监听）。6. 根据声音有无自动开关外部功放，受控电源最大输出功率1400W。7. 有以太网口地方即可接入，支持自动获取IP地址。规格参数:电源，功耗AC220V, 5W网络通讯协议TCP、UDP、ARP、ICMP、IGMP网络芯片速率10/100Mbps音频编码MP2/MP3/PCM/ADPCM音频采样, 位率8kHz44.1kHz, 16位, 8kbps-320kbps信噪比, 频响90dB, 20Hz-20KHz网络声音延迟广播延迟100ms音频接口1路线路输入、1路线路输出、1路功率输出其他接口8路分区输出、8路短路输出、1路受控电源1路强切音控器输出尺寸483x256x44mm3.6 AS-5202I网络音频终端用途：全面的辅助教学功能，特别适合教室使用。特点：1. 壁挂式设计，高档铝拉丝面板，顶部接口带防尘盖，启动时间1秒；2. 具有3寸高亮液晶屏(128x64)和红外遥控，可点播服务器的英语素材；3. 内置数字功放，CD级声音输出，实现打铃、领导讲话、英语听力播放；4. 带监听咪头，主控室监听教室现场实况；5. 本地扩音功能(带线路输入和话筒输入)，电脑音频可通过终端扩音输出， 具有三级优先:网络音频本地话筒本地线路输入；6. 可选配定压备份广播(接入100V定压广播线路作为备用，符合教委重要考试必须有备用系统，双路同时工作的要求)；规格参数:电源，功耗DC12V, 22W网络通讯协议TCP、UDP、ARP、ICMP、IGMP音频采样, 位率8kHz44.1kHz, 16位, 8kbps-320kbps信噪比, 频响90dB, 20Hz-20KHz网络声音延迟广播延迟100ms输出功率 2x10W音频接口1路话筒输入、1路线路输入、1路线路输出、1路功率输出其他接口1路短路输出、1个定压备份输入(选配)尺寸256X186X50mm3.7 AS-5201P 网络前置放大器用途：机柜安装，用于将网络音频转换为模拟音频送至功放。接线图：特点：1. 具有3寸液晶屏(128x64)和红外遥控器，并采用机架式设计(2U)；2. 具有中英文菜单显示，可点播服务器节目内容，从本地线路输出；3. 音频线路输出，接外部功放扩音；4. 可根据声音自动或手动控制外部功放，受控电源最大输出功率1400W;5. 采用高速工业级双核(ARM+DSP)芯片，启动时间小于1秒；6. 可选配1路24V强切模块，直接驱动四线制音控器(免24V强切电源)；7. 具有1路短路激活输出接口；8. 可自动获取IP地址，有以太网口地方即可接入；规格参数：设备型号AS-5201P电源, 功耗AC220V,10W网络通讯协议TCP、UDP、ARP、ICMP、IGMP网络芯片速率10/100Mbps音频编码MP2/MP3/PCM/ADPCM音频采样, 位率8kHz44.1kHz, 16位, 8kbps-320kbps信噪比, 频响90dB, 20Hz-20KHz网络声音延迟广播延迟100ms输出功率音频接口1路线路输出其他接口1路强切音控器输出尺寸483x256x88mm3.8 AS-52301T电话接入器用途：接入模拟电话交换机，能电话接入网络进行广播, 扩展通信范围.接线图：特点：1. 与PBX程控电话交换机或公共电话网络连接的接口设备；2. 外线电话根据语音提示,能对IP终端进行分区广播喊话；3. 可进行全双工通话，即外线电话可呼叫任意一台IP终端，IP终端也可通过拨号呼叫到外线电话；4. 具有跨网段和跨路由功能，有以太网口的地方即可接入。规格参数：AS-52301T电源AC 220V功耗6W接口1个RJ45网口, 1路线路输出, 2个RJ11接口, RJ45 In, 1 Line Out, 2 RJ11 尺寸483x256x44mm3.9 AS-52302M 网络报警矩阵用途：接入消防中心的干触点联动信号，远程网络连接通信，触发主机对区域播放告警语音。特点：1. 32路报警短路输入接口；2. 可增加输入口数目，即系统中可使用任意多个IP网络报警接口； 3. 自动发送报警信息到服务器,服务器执行相应报警播放任务；4. 具有跨网段和路由功能，有以太网口地方即可接入； 规格参数：AS-52302M电源AC 220V功耗15W接口1个RJ45网口, 32路短路输入,8路短路输出1 RJ45 In, 32 short-in, 8 short-out尺寸483x256x44mm3.10 音源设备AS-DV DVD光碟机功能描述1、 兼容DVD、VCD、HDCD、CD、DIVX、SVCD、MPEG4、WMA、PICTURE-CD、CDR/RW等碟片2、 可以插入U盘进行播放3、 具有遥控功能， 4、 具有HI-FI数字音频（光纤）（同轴）输出接口技术指标音频输出1V00.2V(输出阻抗600欧)视频输出1V00.2V(输出阻抗75欧)频率输出20Hz20KHz(3 dB)音频信噪比80 dB失真加噪音-60 dB电源220V250V交流电功率15W重量2.7kg外型尺寸63483242mm3.11 TKM-100前奏音麦克风 型号TKM-100频率响应60Hz-18KHz阻抗200灵敏度-42dB/ -2dB电压DC12V换能方式电容式指向性超心型指向性尺寸218116278mm重量1.05Kg3.12 TMC-42机柜型号TMC-42外观尺寸610*610*1800mm机柜空间38U结构全柜架焊接结构2mm冷板平衡脚4活动轮4风扇4 3.13 AS-3228S 电源时序器功能描述：1、按顺序开启/关闭16路受控设备电源；2、机器输入总容量高达4.5KW，每个插座极限控制能力2 KW；3、可通过DCI 16T 定时器自动定时控制（具有短路激活电源输出功能，当本机检测到短路激活信号时，自动顺序打开各路电源，短路信号消除后，自动顺序关闭电源）；4、交流关机后后排输出座可完全关断输出；5、此机电源输入电缆线直接与工业用电器自动空气开关连接；6、使用时电器自动空气开关建议是不小于60A容量；7、此机电源输入使用2.5MM2工业级三芯电缆线；8、远程开、关机和远程音量控制功能；9、具有短路信号激活开机功能；10、采用地址模块，按照十进制设置地址，数字直接显示机器地址号直观明了。中文性能规格参数表设备型号AS-3228S 输出通道数16个（CH1CH16）输出容量电源输入总容量:AC220V 20A;当只有一个插座连接负载时可承受负载能力2KW(VA)定时器控制信号低电平信号（0V）或短路信号动作时间间隔0.4S 0.5S功能控制电源开关键一个,定时器控制信号输入口一个，联机控制接口一个，短路电源激活口一个，设备地址设置开关一个（位）指示灯POWER,CH1 CH16,TIMER保护AC FUSE0.5A1电源线(32.5 mm2)1.5M (标准)电源AC 220V 10% 50-60Hz电源消耗2530W机器尺寸133(H)483(W)390(D) mm包装箱尺寸185(H)520(W)455(D) mm净重7.8Kg毛重9.1Kg 3.14 AS-3216T 电源定时器功能描述：1、具有一个128*64液晶显示屏，全中文、多级功能操作菜单，工作状态一目了然；2、图形化界面，操作简单、方便、快捷；3、具有中英文两种语言可通过菜单进行选择；4、具有定时打开通道功能，可通过菜单对定时数据进行添加、修改和删除操作；5、六路定时输出（五路电源输出和一路短路输出），短路输出可用于激活电源时序器AS-3228S ；6、内置六种钟声可在定时中用作提示音；7、具有一个短路报警接口，当检测到报警时自动打开所有电源；8、采用三个键（UP、DOWN和ENTER）对菜单进行控制；9、具有远程开、关机和远程控制通道打开功能，支持定时程序下载和系统自动校时；10、具有短路信号激活开机功能；11、采用地址模块，按照十进制设置地址，数字直接显示机器地址号直观明了。中文性能规格参数表设备型号AS-3216T 可控制通道数5路电源和1路短路信号（用于激活电源时序器AS-3228S）电源输出容量每通道输出AC220V 1A报警激活输入口一个（ACTIVE）短路激活输出口一个（TIMER OUT）报警激活电平(0V)短路信号提示音输出口一个(CHIME)操作显示方式液晶屏显示,全中文、功能操作菜单功能控制菜单操作键三个,电源开关键一个,通道手动控制开关6个(CH1 CH5,TIMER ) ，地址设置开关一个（1位），联机控制接口一个，短路电源激活口一个指示灯POWER，CH1CH5，TIMER保护AC FUSE
