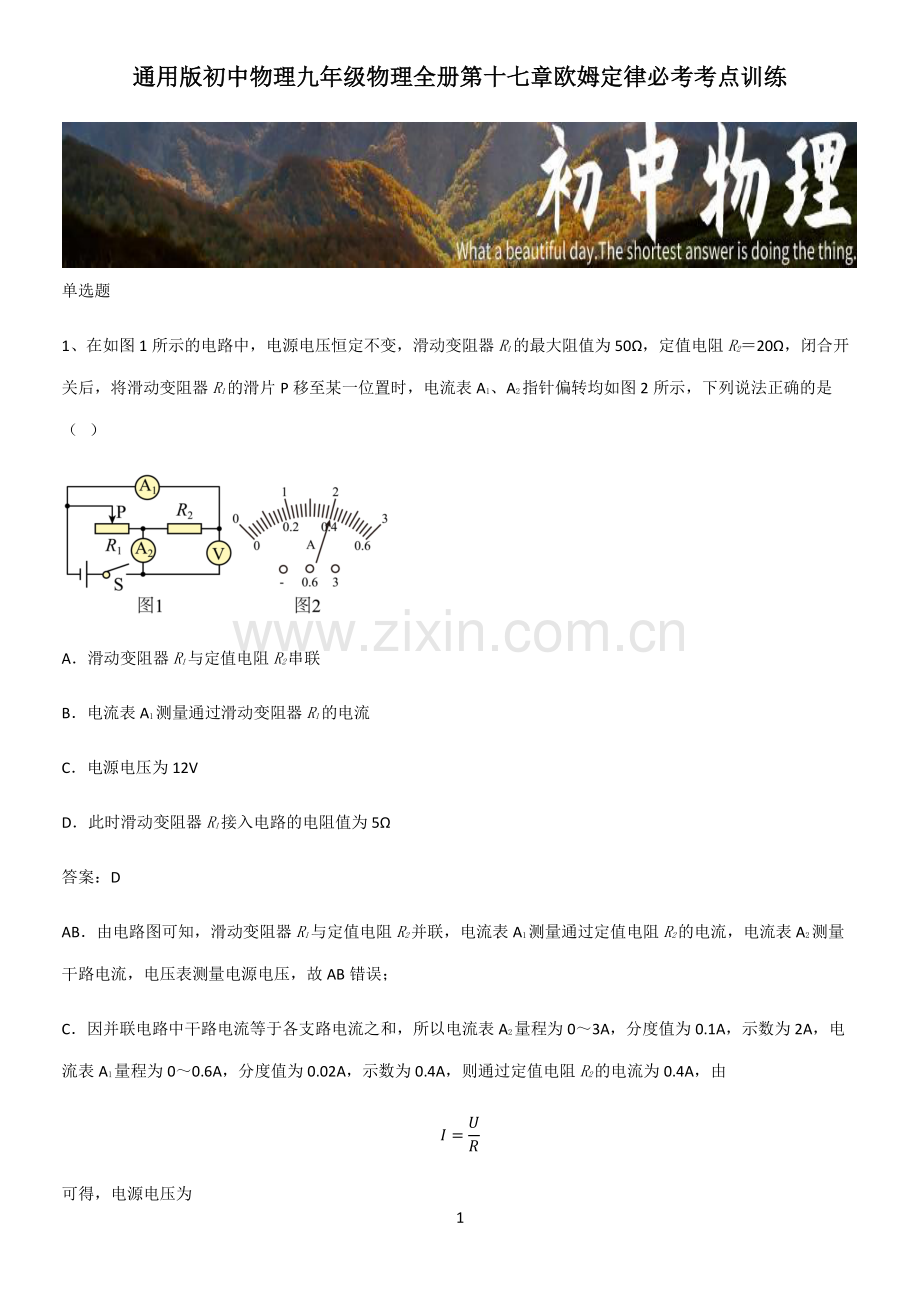

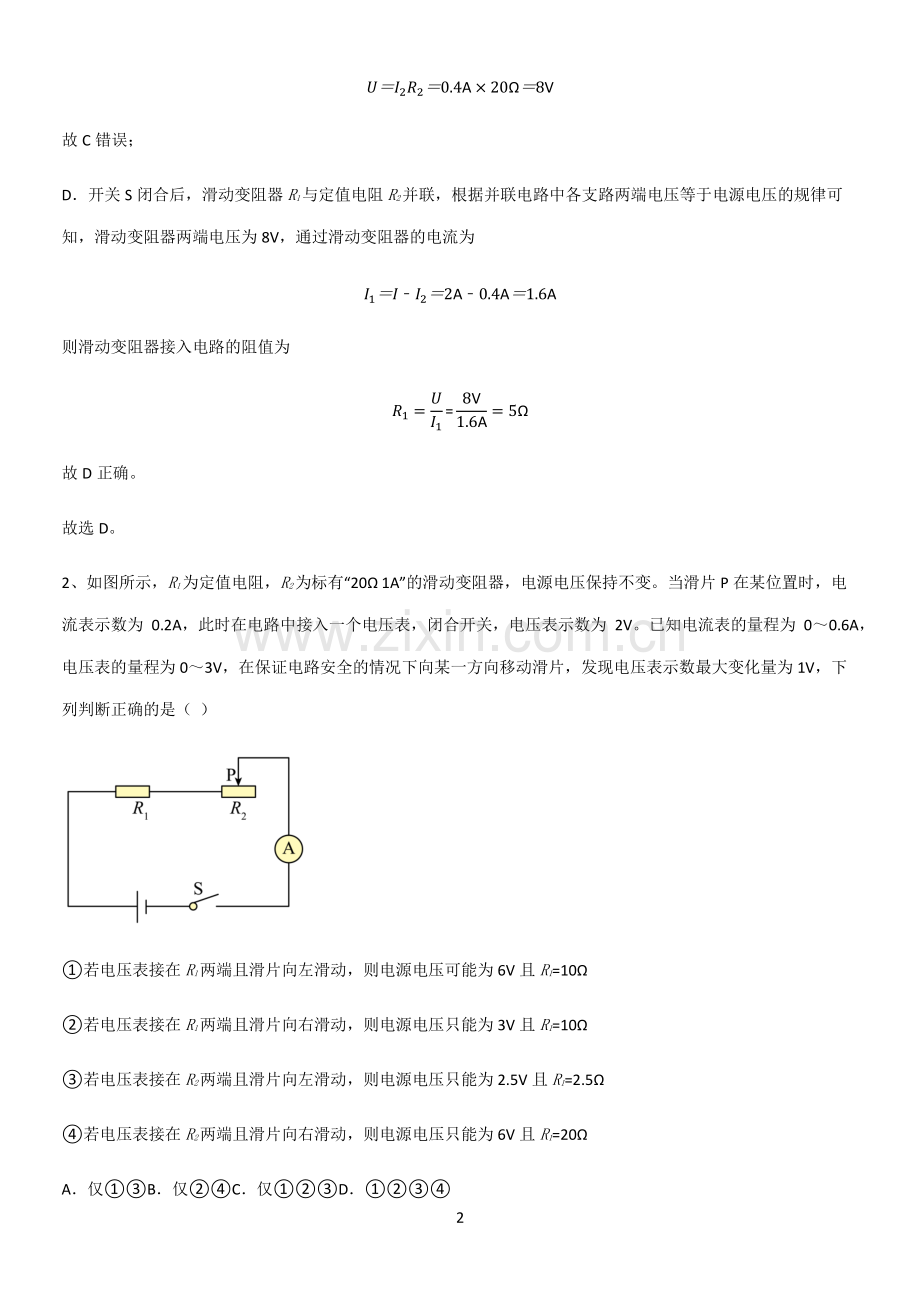

1 通用版初中物理九年级物理全册第十七章欧姆定律必考考点训练通用版初中物理九年级物理全册第十七章欧姆定律必考考点训练 单选题 1、在如图 1 所示的电路中，电源电压恒定不变，滑动变阻器R1的最大阻值为 50，定值电阻R220，闭合开关后，将滑动变阻器R1的滑片 P 移至某一位置时，电流表 A1、A2指针偏转均如图 2 所示，下列说法正确的是（）A滑动变阻器R1与定值电阻R2串联 B电流表 A1测量通过滑动变阻器R1的电流 C电源电压为 12V D此时滑动变阻器R1接入电路的电阻值为 5 答案：D AB由电路图可知，滑动变阻器R1与定值电阻R2并联，电流表 A1测量通过定值电阻R2的电流，电流表 A2测量干路电流，电压表测量电源电压，故 AB 错误；C因并联电路中干路电流等于各支路电流之和，所以电流表 A2量程为 03A，分度值为 0.1A，示数为 2A，电流表 A1量程为 00.6A，分度值为 0.02A，示数为 0.4A，则通过定值电阻R2的电流为 0.4A，由 =可得，电源电压为 2 220.4A 208V 故 C 错误；D开关 S 闭合后，滑动变阻器R1与定值电阻R2并联，根据并联电路中各支路两端电压等于电源电压的规律可知，滑动变阻器两端电压为 8V，通过滑动变阻器的电流为 122A0.4A1.6A 则滑动变阻器接入电路的阻值为 1=1=8V1.6A=5 故 D 正确。故选 D。2、如图所示，R1为定值电阻，R2为标有“20 1A”的滑动变阻器，电源电压保持不变。当滑片 P 在某位置时，电流表示数为 0.2A，此时在电路中接入一个电压表，闭合开关，电压表示数为 2V。已知电流表的量程为 00.6A，电压表的量程为 03V，在保证电路安全的情况下向某一方向移动滑片，发现电压表示数最大变化量为 1V，下列判断正确的是（）若电压表接在R1两端且滑片向左滑动，则电源电压可能为 6V 且R1=10 若电压表接在R1两端且滑片向右滑动，则电源电压只能为 3V 且R1=10 若电压表接在R2两端且滑片向左滑动，则电源电压只能为 2.5V 且R1=2.5 若电压表接在R2两端且滑片向右滑动，则电源电压只能为 6V 且R1=20 A仅B仅C仅D 3 答案：A 电压表测R1两端的电压，电流表测通过R1的电流，由欧姆定律公式可知R1的阻值 1=2V0.2A=10 若电压表接在R1两端且滑片向左滑动时，R1两端电压将增大，而电压表示数最大变化量为 1V，所以移动滑片后电阻R1两端的电压为 3V，此时通过电流表的电流=1=3V10=0.3A 未超过电流表的量程，若此时滑动变阻器的阻值也为 10，由串联电路的分压规律可知滑动变阻器两端电压也为 3V，由串联电路的电压规律可知，电源电压为两电阻两端电压之和，为 6V，故正确；当电压表接在R1两端且滑片向右滑动时，R1两端电压将减小，而电压表示数最大变化量为 1V，所以移动滑片后电阻R1两端的电压为 1V，电路中的总阻值变大，所以电流表不会超过量程。此时通过R1的电流=1=1V10=0.1A 若电源电压为U，则滑动变阻器的阻值 2=1V0.1A 因为滑动变阻器的最大阻值为 20，即 1V0.1A 20 解得 U3V 又因为R1两端一开始有 2V 的电压，所以电源电压的范围为 2VU3V 故错误；4 若电压表接在R2两端且滑片未滑动时，令电源电压为U，由串联电路的电压规律可得 U=0.1AR1+2V 当滑片向左移动时，电路中的电流将增大，最大电流为 0.6A，且电压表的示数将变为 3V，由串联电路的电压规律可得 U=0.6AR1+3V 联立上式，解得 U=2.5V，R1=2.5 故正确；由可知移动滑片前，电路中的电流为 0.2A，电阻R2的阻值为 20，若将滑片向右滑动，电路中的阻值将增大，故电路中电流不会超过电流表的量程，而电阻R2两端的电压将增大，且最大只能达到 3V，题目中未确定滑动变阻器移到何处，故滑动变阻器的阻值不能确定，所以定值电阻R1的阻值和电源电压不会是一个定值，故错误。故正确。故选 A。3、等值电阻1、3组成如图（a）所示的电路，闭合开关S1，电压表V1示数和电流表A1示数的比值为1；然后取3与等值电阻2组成如图（b）所示的电路，闭合开关S2，电压表V2示数和电流表A2示数的比值为2，1与2相等。若已知电源、电压表和电流表完全相同且完好，三个电阻中只有一个电阻存在故障，则下列判断正确的是（）A电阻1可能短路 B电阻2一定断路 5 C电阻2可能短路 D电阻3一定断路 答案：B 由（a）图可知，R1与R3串联，电压表 V1测R3两端的电压，电流表 A1测电路中的电流，由欧姆定律可知：电压表 V1与电流表 A1的比值为电阻R3的阻值为k1。由（b）图可知，R2与R3并联，电压表 V2测电源电压，电流表测干流的电流，电压表 V2与电流表 A2的比值为电阻R3与R2并联后的总阻值为k2。根据题意可知电阻R3的阻值与电阻R3与R2并联后的阻值相等，即k1=k2。且电源、电压表和电流表完全相同且完好，由于只存在一个电阻故障，则 A电阻R1短路，不会影响电阻R3与R2并联后的总阻值，故 A 错误；B电阻R2断路，则图（b）中的只存在电阻R3，则电压表 V2与电流表 A2的比值为电阻R3的阻值，故 B 正确；C电阻R2短路，则图（b）中电路的电源短路，电压表 V2无示数，故电压表 V2与电流表 A2的比值为 0，故 C 错误；D电阻R3断路，则图（b）中的电压表 V2与电流表 A2的比值为R2的阻值，不等于图（a）的测量值，故 D 错误。故选 B。4、在图所示的电路中，电阻R1的阻值为 10，滑动变阻器滑片位于中点。用一阻值为 20 的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A电源电压不变，不移动滑片 PB电源电压不变，向左移动滑片 P 6 C减小电源电压，不移动滑片 PD增大电源电压，向左移动滑片 P 答案：C 由于电路为串联电路，根据串联分压特点，电阻R1阻值变大，则电压变大。A电源电压不变，不移动滑片 P，由串联分压规律可知电压表示数变大，故 A 不符合题意；B电源电压不变，向左移动滑片，R2阻值变小，R2电压变小，R1电压变大，故 B 不符合题意；C减小电源电压，总电阻不变。根据串联分压特点R1电压变小，可能使电压表示数与替换R1前相等，故 C 符合题意；D增大电源电压，向左移动滑片 P，电源电压变大，总电阻变小，根据串联分压特点R1电压会变大，故 D 不符合题意。故选 C。5、图甲是热敏电阻RT和定值电阻R的UI关系图像，RT的阻值随温度的升高而变小。将RT和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中加在两电阻上的电压RT:R，丙图中RT:R，则下关系式中正确的是（）Am1Bm1Cm1Dmn 答案：B 根据串联分压，电压之比为 RTR=RTR=RT=如图甲，R是定值电阻，故 7 RT=如图丙，电流之比为 RTR=RTR=RT=则此时的热敏电阻为 RT=1 由于丙图，热敏电阻的电压大，电流做功比较多，温度比较高，而RT的阻值随温度的升高而变小，故 RTRT 故 1 故 1 故 ACD 错误，B 正确。故选 B。6、如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（）A电流表的示数变大，电压表的示数变大 8 B电流表的示数变小，电压表的示数变小 C电流表的示数变小，电压表的示数变大 D电流表的示数变大，电压表的示数变小 答案：D 由图可知，开关闭合，定值电阻R和滑动变阻器串联，电压表测量滑动变阻器两端的电压。将滑动变阻器的滑片由B端向A端移动的过程中，滑动变阻器连入电路的阻值变小，根据串联电路电阻特点可知，电路的总电阻变小，电源电压不变，由欧姆定律可知，通过电路的电流变大，即电流表示数变大；根据串联分压原理可知，滑动变阻器所分电压变小，电压表示数会变小，故 D 符合题意，ABC 不符合题意。故选 D。7、在探究“导体电流与电阻关系”时，选择了 5、10、15、20 四个电阻进行实验，实验电路图如图所示。下列说法正确的是（）A闭合开关前，滑动变阻器的滑片应置于最左端 B用 10 电阻实验，读数时的滑片位置比 5 电阻读数时更靠左 C实验过程中移动滑片的作用是控制电阻两端的电压一定 D实验获得多组数据是为了减小实验误差 答案：C A闭合开关前，为保护电路，滑动变阻器的滑片 P 应置于最大阻值处，由图可知该实验中 P 应置于右端，故 A错误；B用 10 电阻实验时，由于电阻大，所以电阻两端分得的电压大，应增大滑动变阻器两端的电压，使电阻两端9 的电压不变，用 5 电阻实验时，电阻小，分得的电压小，所以滑动变阻器的阻值与接 10 时相比更小一些，靠左，故 B 错误；C在探究“导体电流与电阻关系”时，更换定值电阻时，要用滑动变阻器来保持电阻两端电压不变，故 C 正确；D探究电流跟电阻的关系时，要控制电压不变，多次改变定值电阻的阻值，记录电流值，判断电流跟电阻的关系，多次实验是为了得出普遍规律，故 D 错误。故选 C。8、如图所示的电路中，电源电压不变，当滑动变阻器的滑片向右移动时（）A电流表示数变大，电压表示数变小 B电流表示数变大，电压表示数变大 C电流表示数变小，电压表示数变大 D电流表示数变小，电压表示数变小 答案：D 由电路图知，电流从电源的正极流出依次经过开关，电流表，电阻R，滑动变阻器最后回到电源的负极。此时电阻R与滑动变阻器组成串联电路。电压表并联接在电阻R两端。当滑动变阻器的滑片向右移动时，滑动变阻器接入电路的电阻值变大。由串联电路电阻特点知，滑动变阻器接入电路的电阻值变大，整个电路的电阻值变大。根据欧姆定律得，电路中电流变小，电阻R两端的电压变小。即电流表示数变小，电压表示数变大，故 ABC 不符合题意；故 D 符合题意。故选 D。9、如图，电源电压保持不变，R为定值电阻。闭合开关 S，将滑片 P 从右端向左端移动过程中，下列说法正确10 的是（）AV1和 V2示数不变，A 示数变大 BV2和 A 示数的乘积先变大后变小 CV1和 A 示数之比不变 DV2和 A 示数之比变小 答案：D 滑动变阻器与电阻串联，电流表测电路的电流，V2测电源电压，V1测变阻器的电压。A将滑片 P 从右端向左端移动过程中，变阻器连入电路的电阻变小，由串联电阻的规律，电路的电阻变小，根据欧姆定律，电流表示数变大，R两端电压变大，则是 V1表示数变大，V2测电源电压，示数不变，故 A 错误；B因 V2的示数等于电源电压保持不变，故 V2和 A 示数的乘积变大，故 B 错误；C根据欧姆定律，V1和 A 示数之比即变阻器连入电路的电阻，可知这个比值变小，故 C 错误；D根据欧姆定律，V2和 A 示数之比即电路的总电阻，结合选项 A，可知这个比值变变小，故 D 正确。故选 D。10、如图所示的电路中，电源两端电压保持不变，R1为定值电阻。开关 S 闭合后，在滑动变阻器R2的滑片 P 向右移动的过程中，下列说法正确的是（）A电压表 V1的示数变大 B电流表 A 的示数变大 C电压表 V2的示数变大 D电路的总电阻变小 11 答案：A C由电路图可知，开关 S 闭合后，R1与R2串联，电压表 V1测R2两端的电压，电压表 V2测电源两端的电压，电流表 A 测电路中的电流。因电源两端电压保持不变，所以，滑片移动时电压表 V2的示数不变，故 C 错误；BD在滑动变阻器R2的滑片 P 向右移动的过程中，变阻器接入电路中的电阻变大，电路的总电阻变大；由欧姆定律可知，电路中的电流变小，即电流表 A 的示数变小，故 BD 错误；A因电路中的电流变小，由U=IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表 V1的示数变大，故 A 正确。故选 A。11、如图所示电路，R1=R2=R3，开关都闭合时，A、B间的总电阻为 6。则当 S1断开 S2闭合时，AB间的总电阻为（）A6B9C12D18 答案：D 开关都闭合时，三个电阻并联 1=2=3 根据并联电路的电阻关系可知，A、B两点间的电阻 并=13 1=6 则 1=3并=3 6=18 12 当 S1断开 S2闭合时，只有一个电阻R1连入电路，因此A、B两点间的电阻=1=18 故选 D。12、图示为电阻R1和R2的I-U图像，由图可知（）AR1的阻值为 5 BR1的阻值小于R2的阻值 C将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压 D将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流 答案：C AB由图知电阻R1和R2的I-U图像，都是过原点的斜线，说明电阻R1和R2两端的电压与通过它们的电流成正比，两电阻的阻值是固定不变的。当电压为 1V 时，通过电阻R1和R2的电流分别为 0.10A、0.20A，由欧姆定律可知，电阻R1和R2的阻值分别为 1=1=1V0.10A=10 2=2=1V0.20A=5 由计算可知，R1的阻值大于R2的阻值。故 AB 不符合题意；C将R1、R2串联接入电路，由串联电路电流处处都相等可知，通过电阻R1和R2的电流相同，因R1的阻值大于R2的阻值，由U=IR可知，通电后R1两端的电压大于R2两端的电压。故 C 符合题意；13 D将R1、R2并联接入电路，根据并联电路的电压特点可知，电阻R1和R2两端的电压相等，因R1的阻值大于R2的阻值，由=可知，通电后通过R1的电流小于通过R2的电流。故 D 不符合题意。故选 C。13、关于电学知识，下列说法正确的是（）A欧姆定律变形为，说明导体的电阻与其两端电压成正比 B导体的横截面积越大，其电阻值一定越小 C通电金属导体，其中电荷定向移动的方向与电流方向相反 D两个电阻并联，其中一个电阻阻值变大，并联总阻值变小 答案：C A电阻大小决定于导体的长度、材料、横截面积和温度，与导体两端的电压、通过的电流无关，故 A 错误；B电阻大小决定于导体的长度、材料、横截面积.和温度，只根据横截面积无法判定电阻的大小，故 B 错误；C通电金属导体定向移动的是电子，电子定向移动的方向与电流方向相反，故 C 正确；D两个电阻并联，其中一个电阻阻值变大，根据并联电路的电阻关系可知，并联总阻值变大，故 D 错误。故选 C。14、为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的是（）A电流表的示数变小，电压表的示数不变 14 B电流表的示数变小，电压表的示数变大 C电流表的示数不变，电压表的示数变大 D电流表的示数不变，电压表的示数不变 答案：B 分析电路图可知，定值电阻R0与光敏电阻R串联，电压表测光敏电阻R两端的电压，电流表测电路中的电流；当有烟雾遮挡射向光敏电阻R的激光时，光照强度减弱，光敏电阻R的阻值增大，根据串联电阻的规律，总电阻变大，由=可知，电路中电流变小，即电流表示数变小；根据U=IR可知，定值电阻R0两端的电压变小；根据串联电路电压的规律可知，光敏电阻R的电压增大，即电压表示数变大，故 B 符合题意。故选 B。15、图示电路中，R1=5，R2=10，电源电压保持不变，闭合开关 S，通过R1和R2中的电流分别为I1和I2，R1和R2两端的电压分别为U1和U2，则（）AI1：I2=12BI1I2=21 CU1U2=12DU1U2=21 答案：C AB由图可知，开关闭合后，电阻R1、R2串联，根据串联电路中电流规律可知，串联电路中电流处处相等，即电流之比 I1I2=11 故 AB 不符合题意；CD根据U=IR可知R1和R2两端的电压之比为 12=12=12=510=12 15 故 C 符合题意，D 不符合题意。故选 C。多选题 16、如图所示的电路中，元件均完好，R1的阻值大于滑动变阻器R2的最大阻值，闭合开关后移动R2的滑片时，下列说法正确的是（）AV1的示数大于 V2的示数 BV1的示数不可能等于 V 的示数 CV1与 V2的示数之和增大 DV1示数的变化量等于 V2示数的变化量 答案：AD 由图可知，该电路为串联电路，电压表 V 测量的是电源电压；电压表 V1测量的是R1两端的电压；电压表 V2测量的是R2两端的电压。A闭合开关后移动R2的滑片时，滑动变阻器接入电路的电阻发生变化，则其分得的电压发生变化；R1的阻值大于滑动变阻器R2的最大阻值，根据串联电路的分压规律可知，V1的示数要始终大于 V2的示数，故 A 正确；B电压表 V 测量的是电源电压，保持不变，由于在串联电路中，电源电压等于各部分电压之和，当R2的滑片移动到最左端时，滑动变阻器接入电路的电阻为 0，此时电压表 V1测量的是电源电压，则 V1的示数会等于 V 的示数，故 B 错误；CV1与 V2的示数之和等于电源电压，保持不变，故 C 错误；16 D电源电压等于各部分电压之和，电源电压不变，则 V1示数的变化量等于 V2示数的变化量，故 D 正确。故选 AD。17、如图所示的电路中，1、2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变。在不拆改电路的情况下，下列选项中，利用这个电路进行实验能完成的是（）A能测出2的电阻值 B探究电阻两端电压一定时，通过电阻的电流与电阻成反比 C探究电阻的阻值一定时，通过电阻的电流与电阻两端的电压成正比 D探究电路中的电流一定时，电阻两端的电压与电阻成正比 答案：AC A电压表测量了R2的电压，电流表能测出通过它的电流，故此实验可以测出R2的阻值。故 A 符合题意；B要探究电压一定时，电流与电阻的关系。需要能够观测出某电路电压一定，且能改变该段电路的电阻值，测量该段电路中的电流。电路中，只能观测R2两端电压，但它的阻值是不变的，故无法进行对此问题的验证。故B 不符合题意；C要完成此选项中的探究实验，需要能改变某段电路两端的电压，且该段电路的阻值不变，能对该段电路两端电压与其中的电流进行测量。电路中，变阻器能调节R2两端电压，且R2为定值电阻，也能测量出它两端的电压和通过它的电流。故 C 符合题意；D要完成此探究，需要测量某段电路的电压、调节该段电路的阻值。电路中，我们能测量R2两端电压，但R2的阻值是不变的，无法进行此问题的探究。故 D 不符合题意。17 故选 AC。18、在如图所示的电路中，S 闭合后下列所列的各种情况正确的是（）A如果甲、乙、丙是电压表，当 S1闭合后U丙=U甲+U乙 B如果甲是电压表，乙、丙电流表，S1断开形成串联电路 C电路中甲表和乙表不能同时是电流表 D如果电路是并联电路，则乙表的示数等于丙表的示数 答案：AC A由图知，如果甲、乙、丙都是电压表，闭合 S1后，两电阻串联，电压表甲测R1两端电压，电压表乙测R2两端电压，电压表丙测电源电压，根据串联电路的电压规律知 U丙=U甲+U乙 故 A 正确；BD由图知，如果甲是电压表，乙、丙电流表，S 闭合，S1断开，两电阻并联，根据并联电路电流规律知，乙电流表示数大于丙，故 BD 错误；C由图知，如果电路中甲表和乙表同时是电流表，会造成电源短路，这是不允许的，故 C 正确。故选 AC。19、如图所示，是检查酒驾的电路原理图，图中 R0是定值电阻，Rm是酒精传感器，其电阻与酒精气体的浓度成反比。测量时，当驾驶员吹出的气体酒精浓度升高时，下列判断正确的是（）18 A电压表 V1的示数减小 B电压表 V2的示数减小 C当电流表 A 的示数减小 D电压表 V1与电流表 A 的示数之比减小 答案：AD 由电路图可知，R0与Rm串联，电流表测电路中的电流，V1测Rm两端的电压，V2测R0两端的电压；由题意可知，酒精气体浓度越大时Rm的阻值越小，电路中的总电阻越小；根据欧姆定律可知，电路中的电流变大，即电流表的示数变大；根据U=IR可知，R0 两端的电压变大，即 V2的示数变大；根据串联电路的总电压等于各分电压之和可知，Rm 两端的电压减小，即 V1 的示数变小；电压表 V1 示数变小，电流表 A 的示数变大，其比值减小。故 BC 错误，AD 正确。故选 AD。20、如图所示，电源电压不变，P 置于中点，a 为电流表或电压表。任意闭合开关，电路都是安全的，下列说法正确的是（）Aa 是电压表 19 B只闭合 S1，P 向右滑动，a 的示数的变化量与 A2示数的变化量的比值变小 C闭合 S1、S2，断开 S3，A1的示数大于 A2的示数 D闭合 S1、S2、S3，P 向左滑动，A2的示数减小 答案：AD A由电路图可知，当 S1与 S2闭合时，电表 a 与滑动变阻器并联，若 a 为电流表，会造成电源短路，故 a 不是电流表；此时电路是安全的，说明 a 是电压表，故 A 正确；B只闭合 S1，R1和滑动变阻器串联，电压表 a 测滑动变阻器两端的电压，两电流表测电路中的电流，设 P 向右滑动前后电路中的电流分别为I1、I2，因串联电路中总电压等于各分电压之和，所以电压表 a 示数的变化量 U2=U滑-U滑=(U-I1R1)-(U-I2R1)=(I2-I1)R1=IR1 则 2=1 即 a 的示数的变化量与 A2示数的变化量的比值不变，故 B 错误；C闭合 S1、S2，断开 S3，R1和电流表 A1被短路，电流表 A1示数为零，变阻器和电流表 A2接入电路，电流表 A2测变阻器的电流，电流表 A1的示数小于电流表 A2的示数，故 C 错误；D闭合 S1、S2、S3时，R2与滑动变阻器并联，P 向左滑动，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流变小，A2的示数变小，故 D 正确。故选 AD。21、如图甲所示，闭合开关后两只电压表 V1和 V2的指针偏转角度相同，位置如图乙所示，则下列说法正确的是（）20 A电源电压为 12VB灯 L2两端电压为 2.4V C灯 L1、L2电阻之比为 1：5D若 L1灯丝烧断，电压表 V2示数变大 答案：AD 由图得，两灯泡串联，电压表 V1、电压表 V2分别测量电源电压、灯泡 L1的电压。闭合开关后两只电压表 V1和 V2的指针偏转角度相同，根据串联电路电压规律可知，电压表 V1选择的量程为 015V，示数为 12V，电压表 V2选择的量程为 03V，示数为 2.4V。A电源电压为电压表 V1的示数，为 12V，故 A 正确；B灯 L2两端电压为 2=1=12V-2.4V=9.6V 故 B 错误；C灯 L1、L2电阻之比为 1:2=1:2=2.4V:9.6V=1:4 故 C 错误；D若 L1灯丝烧断，电压表 V2测量电源电压，示数变大，故 D 正确。故选 D。22、在如图所示的电路中，电源电压保持不变。闭合电键 S 后，小灯泡发光，过了一会儿，灯泡熄灭，电压表示数接近电源电压，则下列判断中正确的是（）21 A小灯泡 L 断路 B小灯泡 L 短路 C电阻R断路 D电阻R短路 答案：BC A由图可知，该电路为串联电路，电压表测量R两端的电压，电流表测量电路中的电流，若小灯泡 L 断路，电压表的正负接线柱不能与电源相连，所以电压表无示数，电路中无电流，电流表示数为 0，故 A 错误；B若小灯泡 L 短路，小灯泡不发光，电阻R串联在电路中，电源电压加在电阻R上，电压表示数为电源电压，故 B 正确；C若电阻R断路，电路中没有电流，灯泡不发光，导致电压表串联在电路中，电压表测量电源电压，示数接近电源电压，故 C 正确；D电压表测电阻R两端的电压，若电阻R短路，则电压表无示数，而不是接近电源电压，故 D 错误。故选 BC。23、在如图所示的电路中，电源电压保持不变，闭合开关 S，将滑动变阻器滑片 P 向右移动的过程中（）A电流表 A 示数变小 B电压表 V2示数不变 22 C电压表 V1示数与电流表 A 示数的比值变大 D电压表 V2示数与电流表 A 示数的比值不变 答案：ACD 由电路图可知，R1、R2串联，电压表 V1测变阻器R1两端电压，电压表 V2测R2两端的电压，电流表测量电路中的电流。A将滑动变阻器滑片 P 向右移动的过程中，滑动变阻器接入电路的阻值变大，电路总电阻变大，电源电压不变，由=可知，电路中电流减小，电流表 A 示数变小，故 A 符合题意 B根据公式UIR可知，电流减小，则R2两端的电压减小，即电压表 V2示数减小，故 B 不符合题意；C电压表 V1的示数与电流表 A 的示数的比值等于滑动变阻器的阻值，滑动变阻器阻值变大，比值变大，故 C符合题意；D电压表 V2示数与电流表 A 的示数的比值等于定值电阻R2的阻值，因此比值不变，故 D 符合题意。故选 ACD。24、在探究电流与电压关系实验中，关于滑动变阻器的作用，下列说法正确的是（）A保护电路安全 B改变电阻两端电压 C可实现多次测量，寻找普遍规律 D可实现多次测量，减小实验误差 答案：ABC A连接电路时，滑动变阻器的滑片处于最大值处，此时电路中的电阻最大，通过电路的电流最小，可以起到保护电路的作用，故 A 正确；BCD在探究通过导体的电流与导体两端电压关系时，通过调节滑片，改变电路电路中的电流，从而改变电阻两端的电压，可以实现多次测量，目的是得出具有普遍性的结论，而不是减小实验误差，故 BC 正确、D 错误。故选 ABC。25、如图是小海设计的温度测量仪的电路，电源两端电压恒定，R1是阻值 10 的定值电阻，R2是阻值随温度升23 高而减小的热敏电阻，当R2的温度随环境温度降低时，下列说法正确的是（）A电流表示数增大 B电压表 V1示数与增大 C电压表 V2的示数增大 D电压表 V2示数变化量与电流表示数变化量之比的绝对值是 10 答案：CD ABC由电路图可知，该电路为串联电路，电压表 V1测R1两端的电压，电压表 V2测R2两端的电压。当R2的温度随环境温度降低时，其阻值增大，电流减小，即电流表的示数变小。根据欧姆定律推导公式U=IR可知，R1两端的电压变小，即电压表 V1的示数减小，由串联电路的电压特点可知，R2两端的电压变大，即电压表 V2的示数增大。故 AB 错误，C 正确；DV1示数为R1两端的电压，电流表示数是通过R1的电流，根据欧姆定律可知 1=1=10 调节R2的阻值，取两组数据，根据串联电路的特点得 =2+1 =2+1 联立解得 24 2 2 =1 即电压表 V2示数变化量与电流表示数变化量之比的绝对值是=1=10 故 D 正确。故选 CD。填空题 26、如图甲，电源电压不变，闭合 S 后，滑片 P 最右端移动到最左端的过程中，电压表与电流表的变化关系图像如图乙所示滑动变阻器R的最大阻值为_，当滑动变阻器R的滑片 P 滑到中点时，电流表的示数为_A。答案：20 0.3 1由电路图可知，当滑片 P 在最右端时滑变阻器全部接入，R0与R串联，则电路中电阻最大，电流最小，由图像可知此时电路中的电流I小=0.2A，R两的电压UR=4V，根据欧姆定律可计算滑动变阻器R的最大阻值为 大=小=4V0.2A=20 因串联电路中总电压等于各分电压之和，串电路各处电流相等，所以电源的电压 U=I小R0+UR=0.2AR0+4V-当滑片 P 在最左端时，滑动变阻器接入电路的电阻为 0，电压表示数为零，由图像可知这时电路中电流最大为I25 大=0.6A，电源电压即R0两端的电压，则 U=I大R0=0.6AR0-解得 R0=10，U=6V 2当滑动变阻器的滑片 P 在中点时，则滑动变阻器连入电路的阻值为 10，则电流表的示数为 =0+=6V10+10=0.3A 27、如图电路，电源电压不变，定值电阻R1阻值 9。闭合开关 S，当滑片 P 置于变阻器中点时，电压表的示数为 4V；当滑片 P 置于变阻器的b端时，电压表的示数变化了 2V，则电源电压为_V，滑动变阻器最大阻值为_。答案：12 9 1由电路图可知，R1与R串联，电压表测R两端的电压，设滑片 P 置于变阻器的中点时，电阻为R，则滑片 P 置于变阻器的b端时，阻值最大为 2R；则当滑片 P 置于变阻器的中点时，此时变阻器两端电压为 4V，根据串联电路电流处处相等可得=11=电源 1 代入数据得 4V=电源4V1 26 当滑片 P 置于变阻器的b端时，阻值最大为 2R，电压表的示数变化了 2V，根据串联电路电压分配特点，电阻最大，电压也增大，故变阻器两端的电压 U=4V+2V=6V 根据串联电路电流处处相等可得 2=11=电源 1 代入数据得 6V2=电源6V1 联合式，解得 U电源=12V 2当滑片 P 置于变阻器的b端时，变阻器阻值最大，电压表的示数为 6V，则R1两端的电压 U1=U电源-U=12V-6V=6V 即 U1=U=6V 根据串联电路的电压分配特点，则滑动变阻器的最大阻值 Rmax=R1=9 28、在物理兴趣小组的活动中，小桂按如图所示的电路图连接电路，电源电压恒定为10V，0为滑动变阻器，、为定值电阻，且 ，=15。闭合开关S前，应将0的滑片移动至最 _（选填“左”或“右”）端；闭合开关S，将滑片移至某点固定不动，当开关S1由点切换到点时，电压表示数变化了0.5V，电流表示数变化了0.1A，则=_。27 答案：右 20 1闭合开关前，为保护电路，滑动变阻器接入阻值应最大，如图所示，滑片应调到最右端。2闭合开关 S，将滑片移至某点固定不动，当开关 S1在a点时，滑动变阻器与R串联，电压表测定值电阻R两端电压U1，电流表测电流I1，电源电压可表示为 =1+0=1+10-当开关 S1在b点时，滑动变阻器与X 串联，电压表测电阻X两端电压1，电流表测电流1，由于 X 根据串联分压 1 1 开关 S1切换过程中，电压表示数变化了 0.5V，可得 1=1+0.5V 接入电路电阻增大，电流会减小 1=1 0.1A 电源电压可表示为 =1+0=(1+0.5V)+10=(1+0.5V)+(1 0.1A)0-联立式，可得 0.5V=0.1A 0 28 R0接入的阻值为 0=5 代入由式 =1+0=11+10 10V=1 15+1 5 解得 1=0.5A 1=11=0.5A 15=7.5V 则Rx两端电压和电流为 1=1+0.5V=7.5V+0.5V=8V 1=1 0.1A=0.5A 0.1A=0.4A Rx电阻为=11=8V0.4A=20 29、定值电阻R1、R2的电流和电压关系图像如图所示。当把R1、R2并联在某一电路中时，两电阻两端的电压之比U1U2=_，通过两电阻的电流之比I1I2=_。答案：11 41 1当把R1、R2并联在某一电路中时，根据并联电路的电压特点，两电阻两端的电压相等，两电阻两端的电压之比 29 1 2=1 1 2由图像可知，当U1=U2=2V 时，对应的电流I1=0.4A，I2=0.1A，由=可得，两电阻的阻值 1=11=2V0.4A=5 2=22=2V0.1A=20 则两电阻的阻值之比 1 2=1 4 当把R1、R2并联在某一电路中时，电压之比为 11，通过两电阻的电流之比 1 2=1122=2 1=4 1 30、如图所示，是定值电阻R和小灯泡 L 中电流随电压变化的图像，由图像可知_是小灯泡的IU图像；定值电阻的阻值为_；把定值电阻R和小灯泡 L 并联接在 4V 的电源上，干路中的电流是_A。答案：甲 10 1.2 1小灯泡的电阻是变化的，故小灯泡的IU图像是曲线。2定值电阻的阻值为 =4V0.4A=10 3把定值电阻R和小灯泡 L 并联接在 4V 的电源上，定值电阻R和小灯泡 L 两端的电压为 4V，定值电阻R的电流为 0.4A，通过小灯泡的电流为 0.8A，干路中的电流是 30 总=甲+乙=0.8A+0.4A=1.2A
