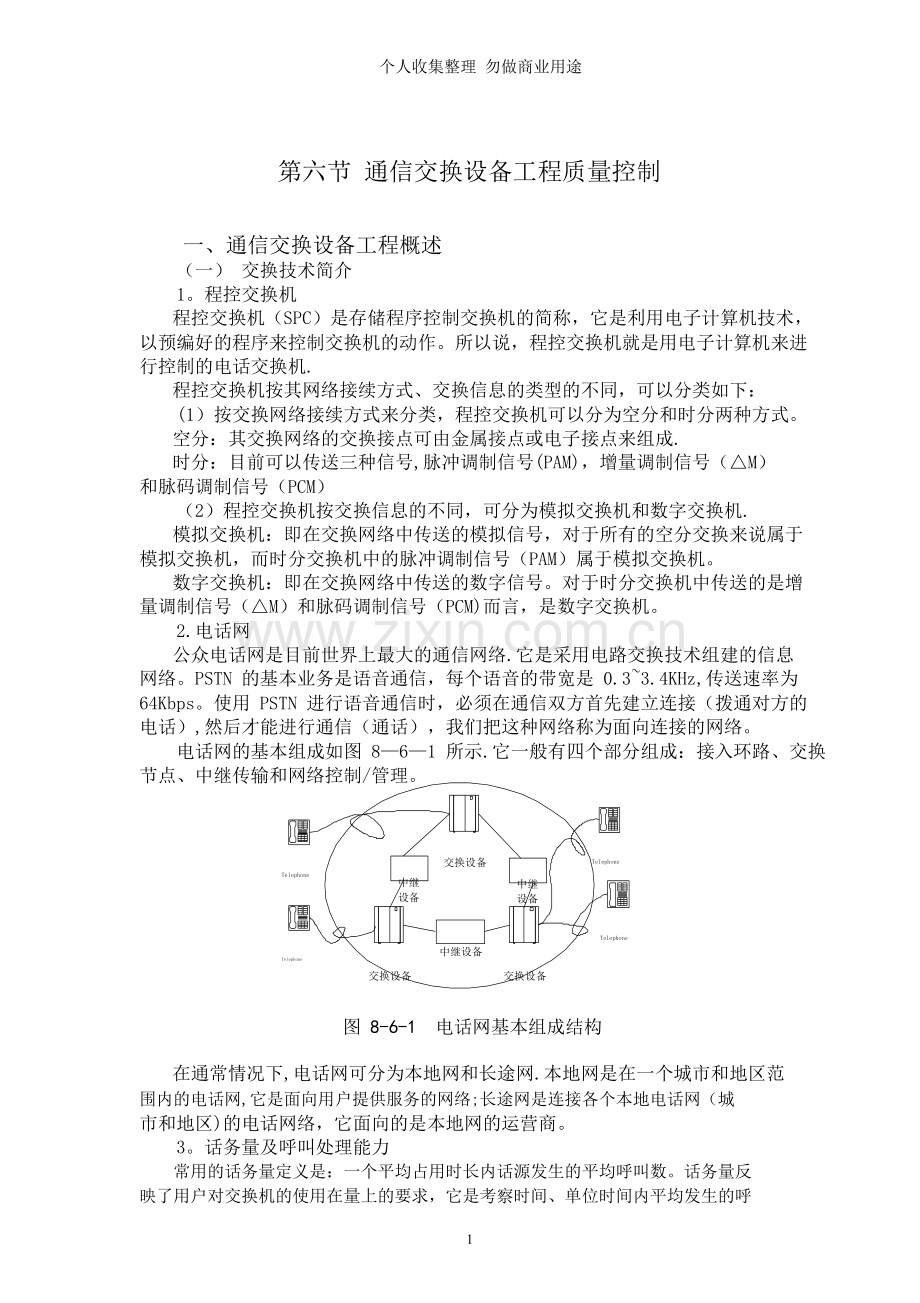

个人收集整理 勿做商业用途第六节通信交换设备工程质量控制一、通信交换设备工程概述（一） 交换技术简介1。程控交换机程控交换机（SPC）是存储程序控制交换机的简称，它是利用电子计算机技术，以预编好的程序来控制交换机的动作。所以说，程控交换机就是用电子计算机来进行控制的电话交换机. 程控交换机按其网络接续方式、交换信息的类型的不同，可以分类如下：(1）按交换网络接续方式来分类，程控交换机可以分为空分和时分两种方式。空分：其交换网络的交换接点可由金属接点或电子接点来组成.时分：目前可以传送三种信号,脉冲调制信号(PAM)，增量调制信号（M）和脉码调制信号（PCM）（2）程控交换机按交换信息的不同，可分为模拟交换机和数字交换机.模拟交换机：即在交换网络中传送的模拟信号，对于所有的空分交换来说属于模拟交换机，而时分交换机中的脉冲调制信号（PAM）属于模拟交换机。数字交换机：即在交换网络中传送的数字信号。对于时分交换机中传送的是增量调制信号（M）和脉码调制信号（PCM)而言，是数字交换机。2.电话网公众电话网是目前世界上最大的通信网络.它是采用电路交换技术组建的信息网络。PSTN 的基本业务是语音通信，每个语音的带宽是 0.33.4KHz,传送速率为64Kbps。使用 PSTN 进行语音通信时，必须在通信双方首先建立连接（拨通对方的电话）,然后才能进行通信（通话），我们把这种网络称为面向连接的网络。电话网的基本组成如图 861 所示.它一般有四个部分组成：接入环路、交换节点、中继传输和网络控制/管理。TelephoneTelephone中继设备交换设备交换设备中继设备中继设备交换设备TelephoneTelephone图 8-6-1 电话网基本组成结构 在通常情况下,电话网可分为本地网和长途网.本地网是在一个城市和地区范围内的电话网,它是面向用户提供服务的网络;长途网是连接各个本地电话网（城市和地区)的电话网络，它面向的是本地网的运营商。3。话务量及呼叫处理能力 常用的话务量定义是：一个平均占用时长内话源发生的平均呼叫数。话务量反映了用户对交换机的使用在量上的要求，它是考察时间、单位时间内平均发生的呼1叫次数,对一个特定的电话局来说,一天内承受的话务量是变化的,是与用户活动情况相关的。我们把一天之内达到最大话务量的小时叫做“最繁忙小时,简称“忙时”。最繁忙小时的话务量叫做“忙时话务量，它是设计交换机的重要依据。呼叫处理能力是评价交换机话务能力的另一个重要指标。通常情况下,交换网络的阻塞率很低,能通过的话务量较大，因此话务能力往往受到控制设备的呼叫处理能力的限制.忙时试呼次数BHCA(Busy Hour Call Attempts）是衡量呼叫处理能力的重要参数。影响程控交换机呼叫处理能力的因素主要是系统的容量、系统结构、处理机能力、软件结构到软件编程语言等.4。智能网 智能网（IN:Intelligent Network)是在原有通信网络的基础上为快速提供新业务而设置的附加网络结构。其目的在于使电信业经营者能经济有效地提供客户所需的各类电信新业务,使客户对网络有更强的控制功能，能够方便灵活地获取所需的信息。智能网能够快速、方便、灵活、经济、有效地生成和实现各种新业务。它不仅可以为现有的电话网（PSTN）服务，为公众分组交换数据网（PSPDN)、窄带综合业务数字网（ISDN）服务，还可以为 宽带综合业务数字网和移动通信网服务。5.NO.7 信令网 信令是在通信过程中，用于建立或释放通信连接的控制信号。在 PSTN、ISDN等面向连接的通信网络中，需要使用信令在需要通信的用户之间建立通信信道.信令网逻辑上独立于通信网,在物理上它和通信网是融为一体的，专门用于传送信令的网络,由信令点和互连的信令链路组成.No。7信令网是电信网中用于传输No.7信令消息的专用数据网.它由信令点SP、信令转接点STP和信令链路Link组成。我国No.7信令网采用三级结构,如图8-62所示。第一级是信令网的最高级，称为高级信令转接点（HSTP)，第二级是低级信令转接点(LSTP）,第三级为信令点（SP）. 图8-6-2 国内信令网的三级结构6。数字同步网 作为现代通信网的一个必不可少的重要组成部分，数字同步网能够生成高精度的同步信号并准确地将同步信号从基准时钟源向同步网各同步节点传递，从而调节同步网中的时钟以建立并保持同步,满足电信网传递业务信息所需的传输和交换性能要求，它是保证网络定时性能的关键。 我国数字同步网采用分布式多基准钟、分区等级主从同步的三级网路结构，由各级节点时钟和传递同步定时信息的链路构成，如图 8-63 所示。2第一级 省中心省中心第二级 GPSLPRPRCSSUGPSLPRPRCSSUGPSLPR 地市级第三级 汇接局 和端局SSUSSUSSUSSUSSUSSUSSUSSUSSU7。软交换图 8-6-3 中国数字同步网的网路结构 软交换(Softswitch）是网络演进以及下一代分组网络的核心设备之一,它独立于传输网络,主要完成呼叫控制、资源分配、协议处理、路由认证、带宽管理、计费等功能,同时可向用户提供现有电路交换机所能提供的所有业务,并向第三方提供可编程能力。简单地看，软交换是实现传统程控交换机的“呼叫控制”功能的实体，但传统的“呼叫控制功能是和业务结合在一起的，不同的业务所需要的呼叫控制功能不同;而软交换则是与业务无关的，这要求软交换提供的呼叫控制功能是各种业务的基本呼叫控制.以软交换为核心的网络具有三大特征：（1）是采用开放的网络构架体系，将传统交换机的功能模块分离成为独立的网络部件，各个部件可以按相应的功能划分各自独立发展;部件间的协议接口基于相应的标准；部件化使得原有的电信网络逐步走向开放，用户可以根据业务的需要自由组合各部分的功能产品来组建网络;部件间协议接口的标准化可以实现各种异构网的互通。（2）是基于业务驱动的网络，其功能特点是：业务与呼叫控制分离，呼叫与承载分离；分离的目标是使业务真正独立于网络，灵活有效地实现业务的提供；用户可以自行配置和定义自己的业务特征，不必关心承载业务的网络形式以及终端类型，使得业务和应用的提供有较大的灵活性。(3)是基于统一协议的和基于分组的网络，因为现有的信息网络，无论是电信网、计算机网和有线电视网不可能以其中某一网络为基础平台来生长信息基础设施，但近几年随着 IP 的发展，才使人们真正认识到电信网络、计算机网络及有线电视网络将最终汇集到统一的 IP 网络，即人们通常所说的“三网融合大趋势。（二) 常用技术及特点1.程控交换技术（1）数字程控电话交换机的功能数字程控电话交换机是一种典型的电路交换设备，为完成电话的电路交换任3务，电话交换机必须具备如下基本功能：能及时发现哪一个用户有呼叫请求；要记录被叫用户的号码；能判别被叫用户当前的使用状态;若被叫用户空闲,则交换机应选择一条空闲链路将主叫和被叫用户连通,使双方进入通话状态；通话结束时，必须及时进行拆线释放处理;使任意两个交换机所带的用户自由通话；同一时间内,交换机要允许若干对用户同时进行通话,且互不干扰。（2）程控交换系统的硬件结构程控交换系统的硬件结构如图 86-4 所示,可分为话路系统和中央控制系统两部分。整个系统的控制软件都存放在控制系统的存储器中。 其中，话路系统包括交换网络和外围电路。为话音数据信号提供接续通路的交换网络由综合应用 T 接线器和 S 接线器的模块构成。外围电路包括用户电路、中继器、扫描器、网络驱动器和话路设备接口等单元。用户电路是交换网络和用户线间的接口电路，具有通常简称为 BORSCHT 功能的七种功能。BORSCHT 是七种功能名称的第一个英文字母的集合，即馈电（B)、过压保护（O）、振铃(R）、监视（S）、单路编译码器（C)、混合电路（H）、测试(T)。用户电路一方面实现话音模拟信号和数字信号的变换，另一方面把用户线上的其它信号，如铃流等，和交换网络隔离开来，以保护交换网络.用户电路可用专用集成电路实现.中继器是交换网络和中继线间的接口电路。所谓中继线是该系统与其他系统或远距离传输设备的连接线。中继器有出局中继和入局中继之分。中继器除具有用户电路的功能外,还具有指定信号形式和中继线工作方向以及为计费提供反极信号等功能.扫描器是用来收集用户信息的.用户状态(包括中继线状态)的变化通过扫描器可送到控制部分。网络驱动器在中央处理系统的控制下，驱动交换网络建立或释放通路。话路设备接口，又称信号接收分配器，统一协调信号的接收、传送和分配.用户话机中继线用户电路交换网络中继器他局用户电路用户扫描器 中继扫描器扫描器话路设备接口存储器CPU网络驱动器 中继驱动器驱动器输入/输出系统图 8-6-4 程控交换系统基本结构图中央控制系统由中央处理机（CPU）、存储器（内存储器)和输入输出系统三部份组成，其主要功能包括呼叫处理和交换机管理、监测与维护两个方面。中央处理机(CPU）可以是一般数字计算机的中央处理器芯片，也可以是交换系统专用芯片。中4央处理机有单机集中控制和多机分散控制两种配置方式。为提高安全性和可靠性，无论单机集中控制还是多机分散控制均有备用设备。单机集中控制系统因有主、备两套中央处理机，常称之为双机系统。内存储器存储交换系统正执行的程序和执行数据。外存储器存储常用运行程序,机器运行时调入内存储器。输入输出系统包括键盘和打印机,可根据指令或定时打印出系统数据。（3）程控交换机的软件组成 程控交换机中的程序软件是一个庞大的系统，可分为联机程序和脱机程序.联机程序又称为在线程序,是用于交换接续和维护管理工作的程序。脱机程序不是正常电话交换工作所需程序，而是用于交换局开通测试或软件中心服务工作的程序。其中软件中心使用的程序叫支援程序，例如汇编、编辑，连接编译等程序.就容量而言，脱机程序比联机程序要大得多.2。智能网原理 智能网是在原业务网络的基础上，为适应不断翻新的业务需求,及时提供各种电信增值业务，提高运营商核心竞争力而开发的附加网络平台。 任何交换机根据其功能都可划分为基本呼叫处理、业务程序和业务数据三个基本模块，其中基本呼叫处理是所有业务必须完成的共同处理过程，业务程序和业务数据是和具体业务相关的操作和翻译表。引入一个新的业务必须改变所有交换机的业务程序和业务数据，这是非常费时和费力（成本高)的。如何简化新业务的加入呢?考虑将有关业务处理的“服务逻辑（ServiceLogic）”单独提取作为一个处理节点,原有节点仍完成基本呼叫处理功能。如图8-65 所示，为智能网的逻辑构成。其中实现基本呼叫处理功能和用户相连的交换节点称为业务交换节点 SSP（Service Switch Point），实现服务逻辑的功能单元称为业务控制节点 SCP（Service Control Point)，SSP 和 SCP 之间建立实时连接。SSP（交换机）SCP(智能节点）业务程序业务数据SSP（交换机)基本呼叫处理基本呼叫处理SSP（交换机）基本呼叫处理图 8-65智能网逻辑构成图 8-6-6 给出了智能网的基本组成结构,包括实现交换功能的 SSP、完成业务逻辑功能的 SCP、用于传输信令信息的 CCS（公共信道信令,一般是 No.7 信令系统，由 STP 组成）网络以及配合 SSP 使用的智能外设 IP 和配合 SCP 使用的业务管理系统 SMS 及业务生成环境系统 SCE。5IP智能外设CCSSTP中继传输STPSCP业务生成环境SCE业务管理系统SMSTelephoneSSP中继传输SSP图 866智能网的基本构成SSP 完成呼叫处理功能和业务交换功能.SSP 一般以目前使用的程控交换机为基础，再加入必要的软硬件以及 No。7 信令网的接口。SSP 识别智能网业务呼叫，通过 CCS 网络（专用的传输信令信息的网络）中的信令转接点 STP(SignalingTransfer Protocol)将信息传给 SCP，SCP 根据本地处理能力通过 STP 将应答信令传送回发出请求的 SSP。SCP 是智能网的核心功能部件.它存储用户数据和业务逻辑，逻辑上表现为大型服务程序和容错事务处理数据库(大、中型计算机），响应 SSP 的不同业务处理请求.SCP 的功能应适应业务增长的要求,即根据业务种类或接入的用户数的增加，在不中断 SCP 处理过程的情况下增加 SCP 处理能力。STP 称为信令转接点.它实质上是 No.7 信令网络的组成部分。在智能网中,STP 的作用是沟通 SSP 和 SCP 之间的信号联络,用于转接 No。7 信令。业务管理系统 SMS(Service Management System)实现 SCP 的性能监督、远程操作和维护以及有关处理程序升级和数据下载等管理操作.在 SCE 创建的新业务逻辑由业务提供者输入到 SMS 中,SMS 再将其装入 SCP，就可以通过通信网提供该新业务。业务生成环境 SCE（Service Creation Environment)根据客户的需求生成新的业务逻辑。SCE 为用户提供友好的业务编辑界面（一般是形象化的图形界面）。用 SCE 生成的业务逻辑，会传送到 SMS，在由 SMS 加载到 SCP 上运行。智能外设 IP（Intelligent Peripheral）是协助完成智能业务的特殊资源。IP 设备可以是独立的设备，也可集成在 SSP 中。IP 一般受 SCP 的控制，执行 SCP业务逻辑所指定的操作.IP 一般提供某些增值服务，如通告、语音合成、语音识别，可以简化 SCP 的处理负担。（三） 业务种类及其发展方向1.固定网本地电话业务 固定网本地电话业务是指通过本地电话网（包括 ISDN 网）在同一个长途电话编号区范围内提供的电话业务。包括以下主要业务类型：(1)端到端的双向语音业务（2）端到端的传真业务和中、低速数据业务（如固定网短消息业务）(3）呼叫前转、三方通话、主叫号码显示等补充业务6（4）经过本地电话网与智能网共同提供的本地智能网业务(5)基于 ISDN 的承载业务2.固定网国内长途电话业务 固定网国内长途电话业务是指通过长途电话网(包括 ISDN 网）在不同“长途编号”区，即不同的本地电话网之间提供的电话业务。某一本地电话网用户可以通过加拨国内长途字冠和长途区号，呼叫另一个长途编号区本地电话网的用户。包括以下主要业务类型:（1）跨长途编号区的端到端的双向语音业务（2）跨长途编号区的端到端的传真业务和中、低速数据业务(3）跨长途编号区的呼叫前转、三方通话、主叫号码显示等各种补充业务（4）经过本地电话网、长途网与智能网共同提供的跨长途编号区的智能网业务（5)跨长途编号区的基于 ISDN 的承载业务3.固定网国际长途电话业务 固定网国际长途电话业务是指国家之间或国家与地区之间，通过国际电话网络（包括 ISDN 网）提供的国际电话业务。某一国内电话网用户可以通过加拨国际长途字冠和国家（地区）码，呼叫另一个国家或地区的电话网用户。包括以下主要业务类型：(1)跨国家或地区的端到端的双向语音业务（2）跨国家或地区的端到端的传真业务和中、低速数据业务(3)经过本地电话网、长途网、国际网与智能网共同提供的跨国家或地区的智能网业务，如国际闭合用户群话音业务等（4）跨国家或地区的基于 ISDN 的承载业务4。智能业务（1）电话投票(VOT)业务 该种业务是给社会提供一种征询意见或民意测验的服务。需要进行民意测验的企事业单位、商业部门等,可作为业务用户向网络申请一个或多个电话投票的号码，用以通过电话网调查大众对某些事情的意见。愿意投票的用户可以根据他的选择，拨叫指定的几个投票号码并登记他的投票，或是拨叫某个唯一的投票号码，拨通后根据录音通知的提示，通过按键来给出他的意见.(2）大众呼叫(MAS）业务 大众呼叫业务提供一种类似热线电话的服务。它最主要的特征是具有在瞬时高额话务量情况下防止网络拥塞的能力。当用户从电视、广播和报纸上广告得知，在某一段特定时间内呼叫一个指定电话号码有中奖机会时,即可能出现大众呼叫业务和瞬时大话务量. 节目主办者作为业务用户，系统将呼叫者接到节目主持人热线电话;或者拨通这一号码后，呼叫者将听到一段录音通知，要求呼叫者输入一个数字以表示他对某个问题的意见或偏好,系统把这个数字记录下来并进行累计。该业务终止时,电信部门可向业务用户提供大众对该问题各种意见的详细情况（3）虚拟专用网（VPN）业务 虚拟专用网业务是利用公用电话网的资源向某些机关、企业提供一个逻辑上的专用网，以供这些机关、企业等集团在该专用网内开放业务.虚拟专用网主要是机关、企业、团体的 PABX 利用公用网资源连成专用网，也可以允许以单个用户方式进入 VPN。7 虚拟专用网接受业务用户的专门编号，具有灵活的计费方式.VPN 成员若进行帐号呼叫，则费用记在帐号上。否则费用可以记在 VPN 集团所申请的专用帐号上。 所有的网内呼叫和缩位拨号都必须先翻译成 PSTN 号码后才接续。对于网外接入，用户需要输入鉴权码或用户密码才能接入。每个 VPN 成员属于一个闭合用户群。群与群之间具有筛选关系，即：若成员 1 属于群 1，一般来说，他只能呼叫群 1 的用户。但若业务用户在申请业务时，还希望成员 1 可以呼叫群 2 的用户，那么只需在业务用户数据中增加一些信息即可。（4)被叫集中付费（FPH）业务 本业务是一种体现在计费性能方面的电话新业务。它的主要特征是对该业务用户(Service Subscriber) 的呼叫由被叫支付电话费用，而主叫不付电话费用。例如:当一个商业、企业部门或个人等作为一个业务用户申请开放该业务时，则对业务用户的呼叫的电话费用由业务用户支付。由于这些呼叫对主叫而言是免费的，所以通常称为免费电话（5）电话付费(TP）业务 如图 867 所示，电话付费业务允许用户在任何时间、任何一部双音频电话机上，从预先登记的银行帐号上支付其日常费用。免去了用户到营业窗口排队缴纳费用的麻烦，也解决了相关部门收费难等问题。电信部门电信用户银行其他消费水电费煤气费利用此业务可以将其日常消费从预先登记的银行帐号支付，如电话费用、房租管理费用、煤气费用、电话购物等。图 867 电话付费（TP）业务 电话付费内容既可以是电话费用、手机费、BP 机费、电话初装费等电信费用也可以是水费、电费、煤气费、交通费等社会费用，付费帐号可以是各专业银行的帐号和绿卡帐号（6)个人信息业务8不要烦我!啊,老板留话？！语音邮箱个人号码本适合城市快节奏生活的个性化业务组合 主叫姓名显示语音邮箱超级免打扰 留言信息邮箱疏忙个人号码本图 86-8 个人信息业务 如图 8-68 所示，个人信息业务可提供多样的适合个性化的业务服务，如主叫姓名显示、语音邮箱、留言信息、邮箱疏忙、超级免打扰和个人号码本等。配备“语音邮箱”和“邮箱留言信息提示功能：有留言时，留言灯提示您打开邮箱去听留言信息. 超级免打扰：申请了“免打扰之后，当别人有急事需要与您通话时，只能对“机”叹气。您在申请“超级免打扰”业务后,可以指定某些重要电话逾越“免打扰”；当主叫不在以上的逾越名单中时，可以输入逾越密码，获得通话的权利. 个人号码本功能：使您无需记忆越来越多的号码，任何时候只要接通个人号码本服务，说出被叫的名字，就会自动接通到您想通话的人。（7)一号通业务来话88800008880000号码1号码2号码N去话一号通业务用户 呼入号码为一个，可设置免费,可遇忙/无应答前转,可设置呼叫筛选 呼出号码为一个,使用同一帐号记帐,可设置密码，去话地区筛选 内部拨号可以使用短号，具备WAC业务特征图 869 一号通业务 如图 8-69 所示，一号通的业务呼叫流程和业务属性，类似于 800 被叫付费业务和 WAC 业务的组合特性.当用户申请了一号通业务后，处于任何位置或地区的几个来话可用同一个号码接入，可以根据主叫号码、区号、时间、日期等接到用户中指定的一个成员,也可以轮循,同时一号通业务成员之间可以通过 Centrex 或 WAC拨短号进行通话.一号通用户呼出使用同一号码，并且同一帐号计帐.另外在计费9方式上可以灵活设置，可以是被叫付费、主叫付费,也可以由主被叫双方分摊费用。因此该业务非常适用于连锁店、分支机构多且分布广的集团公司等单位使用。一号通业务可以覆盖 800 业务的所有功能,且成员之间的呼叫采用拨分机号的方式。5。下一代业务网络 NGN 下一代网络(NGN）是一个分组网络,它提供包括电信业务在内的多种业务，能够利用多种带宽和具有 QoS 能力的传送技术，实现业务功能与底层传送技术的分离，它提供用户对不同业务提供商网络的自由接入，并支持通用移动性，实现用户对业务使用的一致性和统一性。 广义 NGN 指下一代融合网，泛指不同于目前一代，大量采用新技术,以 IP 为中心,同时支持语音、数据和多媒体业务的融合网络狭义 NGN 指以软交换为控制层，兼容语音网、数据网、视频网三网的开放体系架构。软交换（SoftSwitch）则是下一代网络（NGN）中语音业务、数据业务和视频业务呼叫、控制、业务提供的核心设备，也是电路交换电信网向分组网演进的重要设备。软交换的基本含义是把呼叫处理和控制功能从媒体网关设备中分离出来，实现业务/控制与传送/接入的分离;软交换提供了包交换网中与电路交换相同的功能，因此，软交换也称为呼叫代理或呼叫服务器。软交换与业务无关，它是在基于IP 的网络上提供电信业务的技术。在电路交换网中，呼叫控制、业务提供以及交换矩阵均集中在一个系统中；而软交换的主要设计思想是业务、控制与传送、接入分开，各实体间通过标准协议进行连接和通信,以便更灵活地提供业务。即软交换是基于软件的分布式交换/控制平台，它将呼叫控制功能从网关中分离出来，从而方便了在网上引入多种业务.也就是说软交换设备独立于底层承载协议，主要完成呼叫控制、媒体网关接入控制、资源分配、协议处理、路由、认证、计费等主要功能，并向用户提供现有电路交换机所能提供的业务以及多样化的第三方业务.NGN 除提供现有的电话业务、智能网业务、与因特网应用结合的业务、多媒体业务等以外，还可以通过提供开放的接口，引入业务网络的概念.也就是说，将来业务开发商和网络提供商可以按照一个标准的协议或接口分别进行开发,快速提供各种各样的业务，使得新业务的开发和引入能够快速实现.NGN 提供的业务主要有以下几种：(1）语音业务语音业务主要有基本的 PSTN/ISDN 语音业务、标准补充业务、CENTREX 业务和智能业务。（2）与 Internet 相结合的业务与 Internet 相结合的业务主要有 Instant Messaging、同步浏览、个人通信管理等（3）多媒体业务多媒体业务主要有桌面视频呼叫/会议、协同应用、流媒体服务等.（4）开放的业务接口（API)开放的业务接口（API）能够提供新业务开发和接入的标准接口,如 JAIN、PARLAY、SIP 等。10二、勘察设计阶段质量控制对于程控电话交换设备安装工程的勘察设计，应该依据国家的强制性标准、行业标准、工程设计规范与项目相关资料，审核设计资料的正确性和完整性；审查设计方案的先进性和合理性，确定最佳设计方案；督促设计单位完善质量体系;进行设计质量跟踪检查，控制设计图纸质量；验收设计文件。（一) 勘察阶段的质量控制1。勘查阶段监理工作内容（1）审核勘查实施方案，重点网路结构与组织、路由计划、编号计划、话务负荷及服务质量指标的基础数据调查分析、信令业务量和信令链路的设置、局间中继电路的计算及设备配置等方面数据的来源和依据进行检查，审核其可行性、准确性。（2）定期检查勘查工作的实施，控制其按勘查实施方案的程序和深度，应设置报验点,必要时进行旁站监理.(3）控制其按合同约定的期限完成（4）按有关文件的要求检查勘查报告的内容和成果，进行验收。重点检查其是否符合委托合同和有关技术规范的标准的要求，验证其真实性和准确性。2.机房条件勘察质量控制点（1）确认所选站址建筑物的地址；（2)机房所在位置的合理性；（3）机房建筑结构、主梁位置、承重情况;（4）机房环境条件是否符合规范要求；（5）装机资源条件如传输信道、机房接地、供电、空调等是否满足；3.勘察阶段质量控制点（1)审核网路结构的合理性1)长途交换局址的设置要与长途交换容量、长途干线终端站配置、光缆网 DXC节点配置以及中继传输网、本地交换局的布局及发展相适应，综合各种因素合理确定长途局的局址和数量。2)不同的长途交换局址间的中继传输应为双路由或具备路由保护.3）考虑到不同运营商网间互通，在本地网中可设置关口局，等级同汇接局,可以独立设置，也可与汇接局或端局合设。4)在较大的本地网中，应按端局、汇接局两级组网；在较小的本地网中，可按端局一级组网.5）对于全网集中设置的报时、天气预报等社会服务性特种业务,宜经汇接局汇接到相关设备上。6）对于网内开展的固网短信等增值业务，宜经汇接局汇接到相关平台设备上. （2）审核路由计划的合理性1)长话网的长途路由设置 路由设置应有利于减少话务转接的级数,在注意经济合理的同时,应充分考虑网路的安全、可靠，便于网路管理和维护。 任意两个交换中心之间,根据话务需要在经济合理的原则下均可建立直达路由。这些直达路由可以是低呼损直达路由,也可以是高效直达路由.2）本地网内中继路由的设置端局、关口局与所从属的汇接局间应设置基干路由. 汇接局之间有汇接话务时，应设置基干路由,关口局之间有汇接话务时，应设11置低呼损直达路由。在话务量较大且经济合理的情况下，任意两端局之间都可设置直达路由。该路由可以是低呼损直达路由，也可以是高效直达路由.3）路由选择长途路由的选择顺序应符合发话区自下而上，受话区自上而下，全网自远而近的规定。因此，应先选直达路由,再选迂回路由，最后选基干路由作为最终路由。为简化网路设计,每一个发端局呼叫某一目标局可选择的路由数在长途网内,最多为三个。(3)审核话务负荷及服务质量指标的基础数据 计算与呼叫次数有关的公用设备时,其基础话务数据应按具体工程调查分析取定。在不能取得调查统计数据的情况下，可按下列话务数据取定。1)审核（信令点)信令业务量和信令链路的设置a。 N0.7 信令业务负荷应按工程设计数据计算确定，工程设计时应考虑信令网过负荷的情况，信令网资源应按能承受信令过负荷业务量来配置。b。 工程设计中信令链路负荷应按所采用信令设备的实际负荷能力取定。对于2Mbit/s 高 速 信 令 链 路 ， 建 议 每 条 信 令 链 路 每 方 向 所 配 置 的 最 大 负 荷 不 超 过0。4Erl。 c。 引入信令转接点(STP）组成准直联方式的信令网中,每个信令点（SP）应连到本信令转接点服务区的两个 STP，以疏通它至未设直联信令链路信令点的信令业务和开放智能网业务.SP 与 STP 之间信号链路采用负荷分担方式工作。d。 N0。7 信令在 IP 网上的传送应符合 N0.7 信令与 IP 互通的相关规范。2）设计中需考虑电话网与与其它业务网(如公众互联网、NGN 网络）间的互通3）局间中继电路的计算及设备配置应按工程中近期调查的业务量并考虑规划进行调整取定。当计算出电路群每线利用率大于 0。8 时,可按每线利用率 0.8 取定电路数.对设备的型号、规格、端口等说明应该充分,能指导具体的安装施工工作。 （二） 设计阶段质量控制1。初步设计阶段的质量控制要点（1)控制初步设计进度，要求设计单位根据合同约定提交初步设计文件;(2）审查初步设计文件,提出书面意见，着重审查以下几个方面：1）建设法规、技术规范、使用功能和建设单位需求的满足程度；2)工艺流程、设备选型的先进性、实用性、经济合理性；3)技术参数先进合理与网络环境协调程度;4)设计深度是否达到初步设计阶段的要求；5)采用的新技术、新工艺、新设备、新材料是否安全可靠、经济合理;6)同步、网管接口和计费方式应符合相关规范。（3)审查设计概算的合理性和准确性；（4）协助建设单位组织初步设计会审；（5）依据评审结论，督促设计单位对设计文件进行修改。2.施工图设计阶段的质量控制要点施工图设计是在初步设计基础上进行细致的具体的设计.因此施工图设计阶段的质量控制必须注意以下几点：(1）督促并控制设计单位按照委托设计合同约定的日期，保质、保量交付施工图设计文件；（2)对实际设计过程进行跟踪监理,主要检查内容为：121)设计标准及主要技术参数合理性；2)使用功能的要求符合性；（3）审查设计单位交付的施工图设计文件，并提出审查意见;（4）根据现场勘察记录和相关资料，监理工程师应审核设计图纸是否准确，平面布置图是否合理,走线路由是否合理,设备面板图和端子板图是否完备和准确.工程实施的质量保证措施的可行性、合理性及其文档的完整性。（5）工程关键技术的实现方法、流程及技术保障措施的合理性。例如重要的网络割接和电源改造应在设计文件中有相关的技术方案或实施指导原则3.软交换工程勘察设计监理工作重点近几年软交换技术得到了大规模发展,目前已经商用化.软交换项目的勘察设计应从网络和系统层面进行总体考虑，并考虑与电话网和现有业务网络的兼容互通问题。监理工程师应从软交换网络组织、IP 承载网组织、安全性设计和编号等方面进行分析检查工作,重点控制以下几个方面:（1）审核软交换网络组织的合理性软交换组网包括两个方面：软交换含路由设计和话路网设计。路由设计主要是指软交换之间信令组织，一般采用 SIP-I 协议;话路网设计主要是指各种媒体网关的话路互通。 （2)审核软交换间路由设计的合理性定义一个软交换机所辖的区域叫一个控制域。在路由设计中,要进行控制域的划分,多个软交换不论采取何种控制域划分方式，都涉及到对网关设备的寻址，即路由组织问题。路由组织方式可以分为 3 种：全平面方式、分级方式和定位服务器方式.全平面方式用于软交换初期规模较小时。分级方式沿袭了PSTN成熟的多级路由体系，使每个软交换机的路由数据相对简单，并使软交换组网的结构比较清晰。定位服务器方式改变了以上两种信令组织逐跳转发的方式，利用IP技术的可达性，直接定位到对端的软交换机，信令转接简单明了。 信令组网还要综合考虑软交换和传统 TDM 混合组网时的互通问题。（3）审核话路网络设计的安全性由于采用 IP 快速转发的技术,软交换话路组织呈平面化、无话路汇接，在话路网络设计时主要应考虑 QoS 和安全性。由于 TG(中继网关）、AG（接入网关）、IAD（integrated access device，综合接入设备)和智能终端要实现话路互通，且为了适应软交换业务承载，IP 网的拓扑设计要求有更高的可靠性。在实际设计时，应考虑以下几点:对于链路考虑冗余，单节点采用双链路上联，一主一备,设置成不等值配置，当主链路坏了，可以采用链路倒换功能，快速切换到备份链路上来。在节点内，考虑双路由设备设计，负载分担,当某一个设
