商品混凝土原材料及混凝土试验.doc

商品混凝土原材料及混凝土试验

一．试验用标准
GB/T50081--2002《普通混凝土力学性能试验方法标准》
GB/T50080--2002《普通混凝土拌合物性能试验方法标准》
GB/T50082--2009 《普通混凝土长期性能和耐久性能试验方法标准》
GB50204-2002《混凝土结构工程施工质量验收规范》
GB50119-2003《混凝土外加剂应用技术规范》
JGJ55--2000《普通混凝土配合比设计规程》
JGJ63-2006《混凝土用水标准》
GB/T50107-2010《混凝土强度检验评定标准》

二．普通混凝土拌合物性能试验方法
1.取样及试样的制备
1.1 同一组混凝土拌合物的取样应从同一盘混凝土或同一车混凝土中取样。取样量应多于试验所需量的1.5倍，且宜不小于20L 。
1.2 混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。

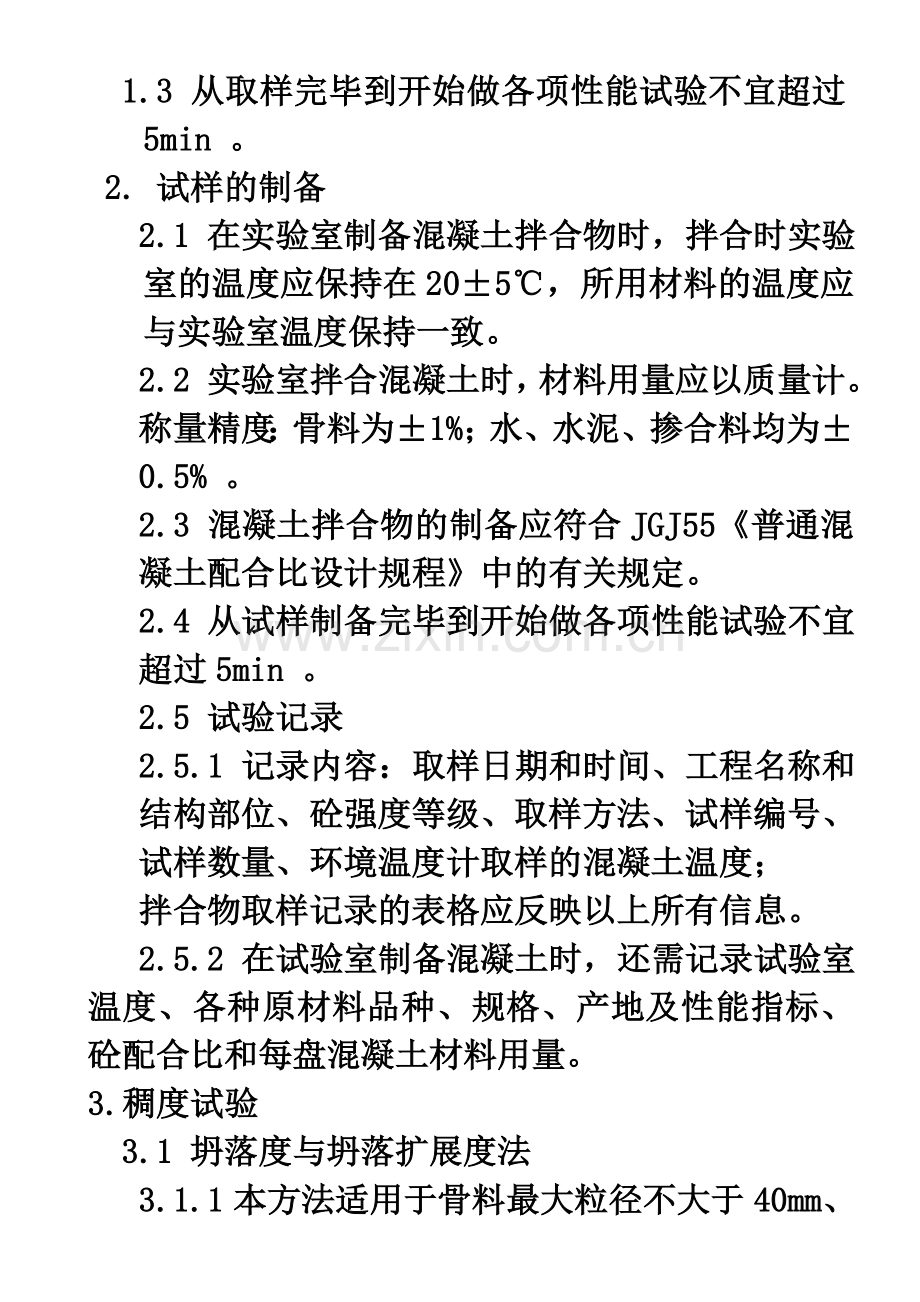

1.3 从取样完毕到开始做各项性能试验不宜超过5min 。
2. 试样的制备
2.1 在实验室制备混凝土拌合物时，拌合时实验室的温度应保持在20±5℃，所用材料的温度应与实验室温度保持一致。
2.2 实验室拌合混凝土时，材料用量应以质量计。称量精度：骨料为±1% ；水、水泥、掺合料均为±0.5% 。
2.3 混凝土拌合物的制备应符合JGJ55《普通混凝土配合比设计规程》中的有关规定。
2.4 从试样制备完毕到开始做各项性能试验不宜超过5min 。
2.5 试验记录
2.5.1 记录内容：取样日期和时间、工程名称和结构部位、砼强度等级、取样方法、试样编号、试样数量、环境温度计取样的混凝土温度；
拌合物取样记录的表格应反映以上所有信息。
2.5.2 在试验室制备混凝土时，还需记录试验室温度、各种原材料品种、规格、产地及性能指标、砼配合比和每盘混凝土材料用量。
3.稠度试验
3.1 坍落度与坍落扩展度法
3.1.1本方法适用于骨料最大粒径不大于40mm、坍落度不小于10mm的混凝土拌合物稠度测定。
3.1.2 试验所用的混凝土坍落度仪应符合《混凝土坍落度仪》JG3021中有关技术要求的规定。
坍落度仪尺寸为：顶部内径：100±1mm ；
底部内径：200±1mm ；高度：300±1mm ；筒壁厚度不应小于3mm 。高度三分之二处设两个把手，下端有脚踏板。
（需建立自检记录，根据使用情况一个月自检一次。）
3.1.3 试验过程及注意事项:
① 润湿坍落度筒及底板；
② 混凝土分三层均匀装入筒内；
③ 每层用捣棒插捣25次；
④ 垂直平稳地（5-10s）提起坍落度筒，在150s内完成；
⑤ 测量筒高与坍落后混凝土试体最高点之间的高度差。
⑥ 观察坍落后混凝土试体的黏聚性及保水性。
⑦ 当混凝土拌合物的坍落度大于220mm时，用钢尺测量混凝土扩展后的最大直径和最小直径，在这两个直径之差小于50mm的条件下，用其算术平均值作为坍落扩展度值。
⑧ 以mm为单位，测量精确至1mm，结果表达修约至5mm 。
3.2 需制定坍落度抽查检测记录，其中包括取样日期和时间、工作台班、砼强度等级、坍落度设计值、坍落度实测值、试样数量、测试人员等。

4. 凝结时间测定
①采用贯入阻力仪测定，配套有测针、砂浆试样筒、标准筛（5mm）；
②将混凝土拌合物用5mm圆孔筛，振动筛筛出砂浆，拌匀后分别装入三个试样筒中。用振动台振实（坍落度≤70mm）或用捣棒人工捣实（坍落度＞70mm），加盖；
③置与（20±2）℃的环境中；
④凝结时间的测定从水泥与水接触瞬间开始计时；
⑤根据混凝土拌合物的性能，确定测针试验时间，以后每隔0.5h测试一次，在临近初，终凝时，可增加测定次数。
⑥测试时，测针端部与砂浆表面接触，然后在10±2s内均匀地使测针贯入砂浆25±2mm深度，记录贯入压力，精确至10N；记录测试时间，精确至1mm ；
⑦各测点的间距应大于测针直径的两倍且不小于15mm，测针与容器边缘的距离不小于25mm。
⑧测试过程中应根据砂浆凝结状况，适时更换测针；见下表：

贯入阻力（MPa）
0.2~3.5
3.5~20
20~28
测针面积（mm2）
100
50
20

⑨贯入阻力按下式计算：
fPR=P/A
fPR -贯入阻力值，MPa； P-贯入压力，N；
A-贯入试针的截面积，mm2 。
⑩根据计算结果，以贯入阻力值为纵坐标，测试时间为横坐标，绘制贯入阻力值与时间关系曲线，求出贯入阻力值达3.5MPa时对应的时间作为初凝时间及贯入阻力值达28MPa时对应的时间作为终凝时间。
⑾试验时，每批混凝土拌合物取一个试样，凝结时间取三个试样的平均值。
⑿凝结时间用h:min表示，并修约至5min 。
⒀记录中应反映工程名称和结构部位、砼强度等级、试样编号、试样数量、做试验时所对应的环境温度、时间、贯入压力、测针面积、关系曲线及计算结果；
三、普通混凝土的必试项目
1. 稠度试验；
2.抗压强度试验 ；
2.1 混凝土抗压强度以3个试件为一组。标准试件尺寸为150×150×150mm 立方体试件。
2.2 试件的制作：
2.2.1 采用振动台振实制作时，混凝土拌合物一次装入试模。试模应附着或固定在符合《混凝土试验用振动台》（JG/T3020）要求的振动台上，振动式试模不得有跳动，振动应持续到混凝土表面出浆为止。
2.2.2 用人工插捣制作试件时，混凝土拌合物应分两层装入试模内，捣棒为直径16mm，长度为600mm的圆钢棒。
2.2.3 用插入式振捣棒振实制作试件。
3.试件的养护
3.1成型后预养应用薄膜覆盖表面；
3.2 标准养护的试件在温度为（20±5）℃的环境中静置一昼夜，编号、拆模，放入温度为20±2）℃、湿度为95%以上的标准养护室中养护；或在温度为（20±2）℃的不流动的
Ca（OH）2饱和溶液中养护。试件不得被水直接冲淋。
3.4 标准养护龄期为28d ；
4. 试验记录 :信息量包括试件编号、制作日期、混凝土强度等级、试件尺寸及形状、原材料的品种、产地、规格及混凝土配合比、养护条件、试验龄期、抗压荷载、抗压强度等。
5. 立方体抗压强度试验：
① 压力试验机的测量精度为±1%；
② 试件从养护地点取出后应及时进行试验；
③ 试件安放在试验机上下压板的中心；
④ 在试验过程中应连续均匀地加荷。
6. 立方体抗压强度的计算和评定：
6.1 计算公式：f = F/A
F- 试件破坏荷载（kN）；
A-试件承压面积（mm2）。
6.2 强度值的确定 。
6.3对于强度等级≥C60时，宜采用标准试件。
四、抗渗混凝土
1. 定义：抗渗混凝土是通过各种技术手段提高混凝土的抗渗性能，以达到防止压力水渗透要求的混凝土。抗渗等级由大写英文字母“P”和混凝土本身能承受的最小水压力数值（阿拉伯数字）表示。
2. 留置抗渗混凝土试件时，连续浇筑抗渗混凝土500m3应留置一组抗渗试件，且每项工程不得少于2组。
3.混凝土的抗渗性能，应采用标准条件下养护混凝土抗渗试件的试验结果评定。
4. 抗渗混凝土的必试项目：
稠度、抗压强度、抗渗性能 。
5.抗渗试件采用顶面直径175mm、底面直径185mm、高度为150mm的圆台试件，一组为6个。
6. 抗渗性能试验：
① 试件试验前一天取出，表面晾干，侧面用密封材料密封。
② 安装至钢试件套中；
③ 试验从水压为0.1MPa开始，以后每隔8h增加0.1MPa，并且要随时观察试件表面的渗水情况。
④ 当6个试件中有3个试件端面呈有渗水现象时，即可停止试验，记下当时的水压。
7.试验结果计算
P = 10H – 1
P- 抗渗等级；
H- 6个试件中3个渗水时的水压力（MPa）。
8. 评定：以每组6个试件中4个试件未出现渗水时的最大水压力计算。
9. 试验记录 :信息量包括试件编号、制作日期、混凝土强度等级、试件尺寸及形状、原材料的品种、产地、规格及混凝土配合比、养护条件、试验龄期、抗渗性能等。
五、抗冻混凝土
1. 定义：抗冻混凝土是通过技术手段，使其在经过多次冻融循环后抗压强度和质量不明显降低的混凝土。抗冻等级由大写英文字母“F”和混凝土本身能承受的最小冻融循环次数（阿拉伯数字）表示。
2. 混凝土抗冻性能的试验方法
① 慢冻法；
设备要求：冻融试验箱应能使试件静止不动，并应通过气冻水融进行冻融循环。冷冻期间冻融试验箱内空气的温度应能保持在（－20 ℃～－18℃）范围内；融化期间冻融试验箱内浸泡混凝土试件的水温应能保持在（18 ℃～20℃）范围内；满载时冻融试验箱内各点温度极差不应超过2℃ 。
② 快冻法。
设备要求：快速冻融装置应符合现行行业标准《混凝土抗冻试验设备》JG/T243的规定。
3.慢冻法必试项目：强度损失率和重量损失率；
4.快冻法必试项目：相对动弹性模量和重量损失率。
5. 试验记录 :信息量包括试件编号、制作日期、混凝土强度等级、试件尺寸及形状、原材料的品种、产地、规格及混凝土配合比、养护条件、试验龄期、抗冻等级、冻融前后抗压荷载、冻融前后抗压强度、强度损失率、试块冻融前后重量、重量损失率等。

六．矿物掺合料（粉煤灰）
1. 抗渗混凝土、泵送混凝土、高强混凝土、大体积混凝土中都宜掺用矿物掺合料；（能改善混凝土的孔结构，提高混凝土耐久性能；至少为Ⅰ级、Ⅱ级粉煤灰。）
1.1 粉煤灰是由煤粉炉排出的烟气中收集到的细颗粒白色粉末。主要成分含有SiO2（35%~60%）、Al2O3（13%~40%）、CaO（2%~ 5%）、Fe2O3 （3%~10%）；粉煤灰的活性主要来自活性SiO2 、活性Al2O3 。活性组分越多，粉煤灰越细，粉煤灰的活性也越高。
1.2 作为水泥和混凝土掺合料的粉煤灰，必须对烧失量、细度、SO3含量、含水量等指标予以控制。
1.3 粉煤灰中未燃尽的碳质轻孔多，吸水量大，其对混凝土强度影响不大，主要是影响混凝土的抗冻性、耐久性和建筑物的整体性。
1.4 粉煤灰的水化速度很慢，其活性要到三个月后才能较快的发挥出来，掺粉煤灰的混凝土抗压强度有采用三个月的龄期。
1.5 抗渗混凝土中水泥和矿物掺合料总量不宜小于320kg / m3 。砂率控制在35% ~45% ，最大水灰比要符合规程要求；（水泥用量和砂率过小会缺浆而影响混凝土的密实性。）

砂 试 验 记 录

委托单位 工程名称 砂产地 试验编号

抽样日期 进场批号 代表数量 取样人 试验日期

一、筛分析：（筛孔尺寸：mm） 四、表观密度

筛孔尺寸
（mm）
4.75
2.36
1.18
0.60
0.30
0.15
筛底
细度模数

次数
试样烘干重g
水和容量瓶重g
试样+水容量瓶重g
表观密度
kg/m3
平均
kg/m3
第一次

1

2

五、堆积密度
第二次

次数
容量筒和砂重 kg
容量筒重
kg
容量筒容积 L
堆积密度
kg/m3
平均
kg/m3

1

2

平均

六、其它
二、含泥量
二、泥块含量
试验设备：
次
数
试样原重g
洗净烘干重g
含泥量%
平均
%
次数
试样原重g
洗净烘干重g
泥块含量%
平均
%
依据标准：
结论

1

1

2

2

审核 计算 试验

碎 石（卵 石）试 验 记 录

委托单位 工程名称 产地及品种 试验编号

抽样日期 进场批号 代表数量 取样人 试验日期
一、筛分析：（筛孔尺寸：mm） 二、含泥量

筛孔尺寸
（mm）

次数
试样原重量（g）
洗净烘干重（g）
含泥量
（%）
平均
（%）
六、含水率 %

七、表观密度 %

八、堆积密度 %

九、其它

53.0

1

37.5

2

31.5

三、泥块含量
26.5

次数
5mm筛上试样重
（g）
2.5mm筛上试样重（g）
泥块含量
（%）
平均值
（%）
19.0

16.0

1

9.50

2

4.75

五、压碎指标
2.36

次数
试样重量 g
压碎后筛余试样重 g
压碎指标值
%
平均值
%

依据标准：

筛底

四、针片状含量
1

试验设备：

试样总重量（g）
针状颗粒总重量
（g）
片状颗粒总重量（g）
针片状颗粒含量
（%）
3

结论

审核 计算 试验
粉 煤 灰 试 验 记 录

委托单位 工程名称 生产厂家 试验编号

来样日期 进场批号 样品等级 代表数量

试验日期 取样人 试验项目

1. 细度：（0.045mm 筛筛余）

烘干试样重m0： g ；
筛余物干重m1 g ；

细度（筛余百分数）：（m0 – m1） / m0×100
=
2. 含水量：

试样烘干前重m0： g ；
试样烘干后重m1 g ；

含水量=（m0 – m1） / m0×100
=
3.需水量比：

L0 = 125 ml ；
L1= ml（流动度在130~140内）

需水量比 = L1 / L0 ×100
=

4．烧失量：（高温炉温度950±25℃）

入高温炉前称试样重m0 g ；

高温灼烧15~20min 后，取出放置室温后试样
重 g ；
灼烧恒重试样重 m1 g ；

烧失量= （m0 – m1） / m0×100
=

5. SO3含量（BaSO4法）；

试样重量 m0 g ；

灼烧恒重后试样重量m1 g ；

SO3含量= （m1 ×0.343） / m0×100

=
试验设备：
依据标准：
结论：

审核 计算 试验

水 泥 试 验 记 录

委托单位 工程名称 试验编号

生产厂家 品种标号 出厂编号 出厂日期 进场编号

代表数量 试验环境温度、湿度 试验日期 送样人 见证人
1. 细度：
试样重： g；筛余物干重 g；
筛余百分数 % ；
4.凝结时间：
加水时间
试针距板4±1mm
针深入净浆中0.5mm时间

初凝 min
终凝 min
6.强度

抗

折

3d
28d

平均（MPa）

平均（MPa）
2. 标准稠度

调整用水量法
固定用水量法

试样
S=28±2mm
加水量
标准稠度（P） %
S= mm
P=33.4 - 0.185S= %
S若小于13mm，应调整用水量。

抗

压
荷载（kN）
强度（MPa）
荷载（kN）
强度（MPa）

3. 安定性试验
水泥试样重 加水量
S（mm）
试饼法：
沸煮后试饼
结果

雷氏法：结果
4. 胶砂流动度
预定W/C
水泥试样重
标准砂重
加水量
扩散直径①
②
平均值

强度平均值

强度平均值

依据标准：
试验设备：
结论

审核 计算 试验 报告日期 3、通过活动，使学生养成博览群书的好习惯。
B比率分析法和比较分析法不能测算出各因素的影响程度。√
C采用约当产量比例法，分配原材料费用与分配加工费用所用的完工率都是一致的。Ｘ
C采用直接分配法分配辅助生产费用时，应考虑各辅助生产车间之间相互提供产品或劳务的情况。错
C产品的实际生产成本包括废品损失和停工损失。√
C成本报表是对外报告的会计报表。×
C成本分析的首要程序是发现问题、分析原因。×
C成本会计的对象是指成本核算。×
C成本计算的辅助方法一般应与基本方法结合使用而不单独使用。√
C成本计算方法中的最基本的方法是分步法。X
D当车间生产多种产品时，“废品损失”、“停工损失”的借方余额，月末均直接记入该产品的产品成本
中。×
D定额法是为了简化成本计算而采用的一种成本计算方法。×
F“废品损失”账户月末没有余额。√
F废品损失是指在生产过程中发现和入库后发现的不可修复废品的生产成本和可修复废品的修复费用。Ｘ
F分步法的一个重要特点是各步骤之间要进行成本结转。(√)
G各月末在产品数量变化不大的产品，可不计算月末在产品成本。错
G工资费用就是成本项目。(×)
G归集在基本生产车间的制造费用最后均应分配计入产品成本中。对
J计算计时工资费用，应以考勤记录中的工作时间记录为依据。(√)
J简化的分批法就是不计算在产品成本的分批法。(×)
J简化分批法是不分批计算在产品成本的方法。对
J加班加点工资既可能是直接计人费用，又可能是间接计人费用。√
J接生产工艺过程的特点，工业企业的生产可分为大量生产、成批生产和单件生产三种，X
K可修复废品是指技术上可以修复使用的废品。错
K可修复废品是指经过修理可以使用，而不管修复费用在经济上是否合算的废品。Ｘ
P品种法只适用于大量大批的单步骤生产的企业。×
Q企业的制造费用一定要通过“制造费用”科目核算。Ｘ
Q企业职工的医药费、医务部门、职工浴室等部门职工的工资，均应通过“应付工资”科目核算。Ｘ
S生产车间耗用的材料，全部计入“直接材料”成本项目。Ｘ
S适应生产特点和管理要求，采用适当的成本计算方法，是成本核算的基础工作。(×)
W完工产品费用等于月初在产品费用加本月生产费用减月末在产品费用。对
Y“预提费用”可能出现借方余额，其性质属于资产，实际上是待摊费用。对
Y引起资产和负债同时减少的支出是费用性支出。X
Y以应付票据去偿付购买材料的费用，是成本性支出。X
Y原材料分工序一次投入与原材料在每道工序陆续投入，其完工率的计算方法是完全一致的。Ｘ
Y运用连环替代法进行分析，即使随意改变各构成因素的替换顺序，各因素的影响结果加总后仍等于指标的总差异，因此更换各因索替换顺序，不会影响分析的结果。(×)
Z在产品品种规格繁多的情况下，应该采用分类法计算产品成本。对
Z直接生产费用就是直接计人费用。X
Z逐步结转分步法也称为计列半成品分步法。√

A按年度计划分配率分配制造费用，“制造费用”账户月末(可能有月末余额/可能有借方余额/可能有贷方余额/可能无月末余额)。
A按年度计划分配率分配制造费用的方法适用于(季节性生产企业)
