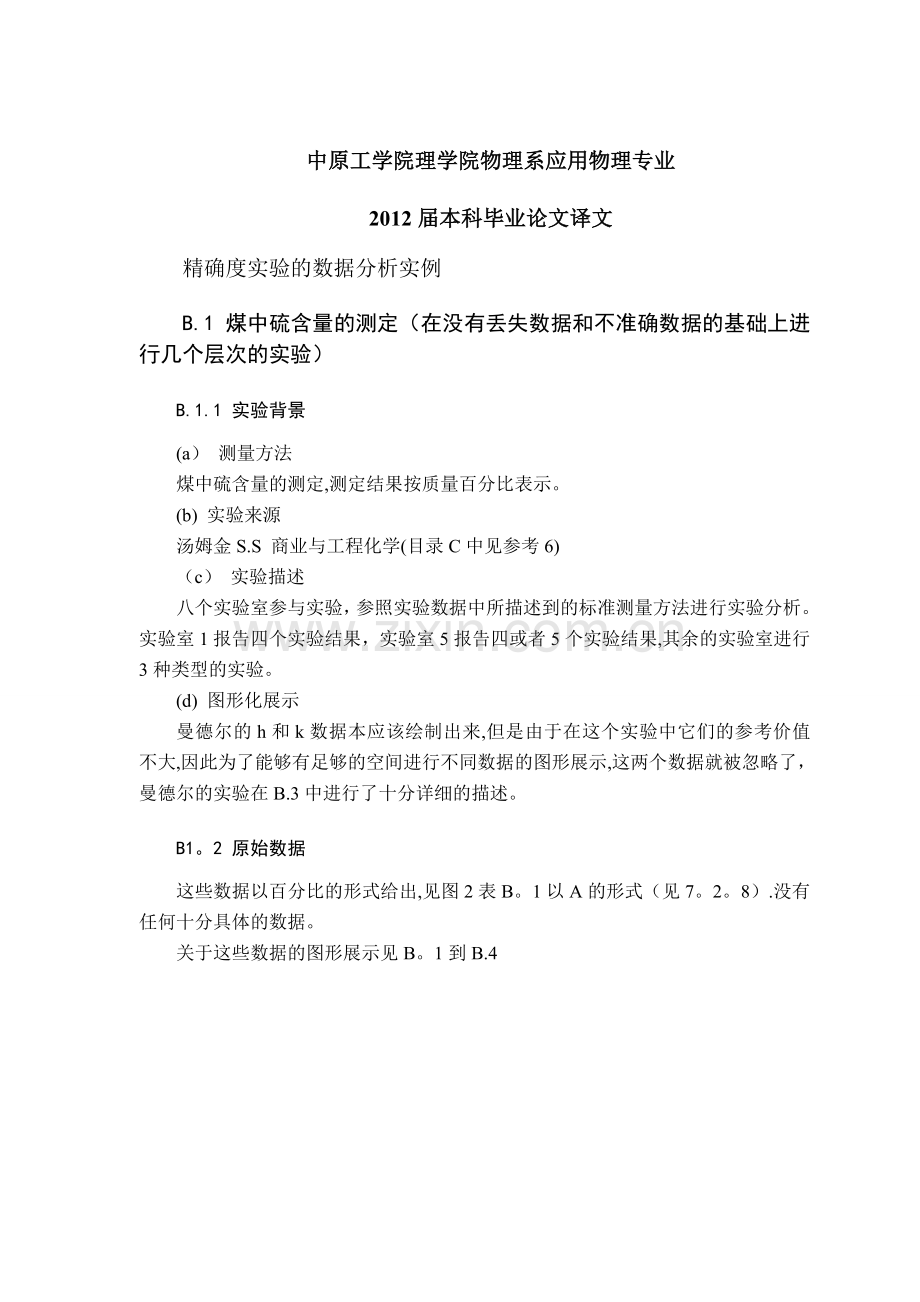

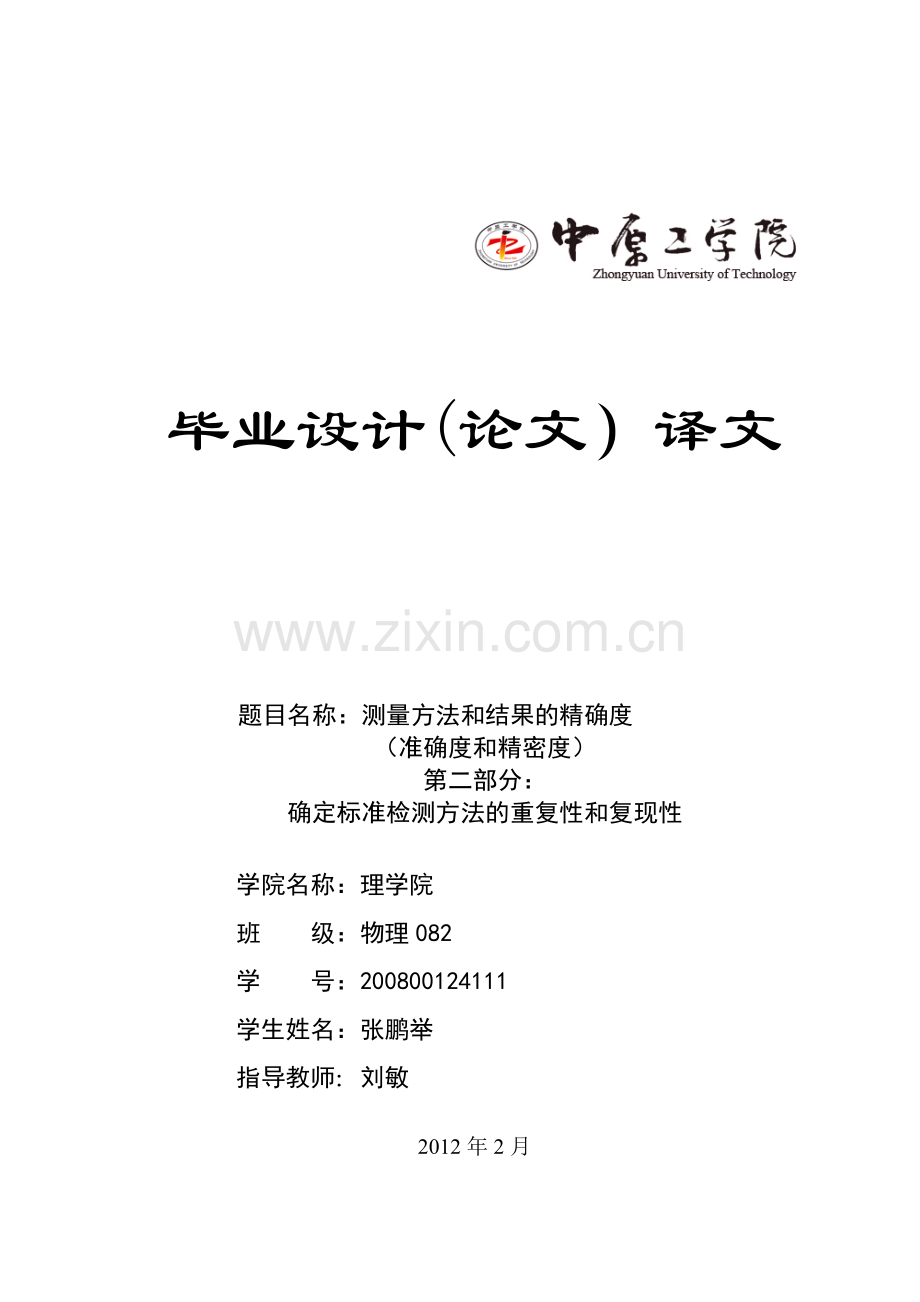

1、 毕业设计(论文)译文 题目名称:测量方法和结果的精确度 (准确度和精密度) 第二部分: 确定标准检测方法的重复性和复现性学院名称:理学院班 级:物理082学 号:200800124111学生姓名:张鹏举指导教师:刘敏 2012年2月中原工学院理学院物理系应用物理专业2012届本科毕业论文译文精确度实验的数据分析实例B.1 煤中硫含量的测定(在没有丢失数据和不准确数据的基础上进行几个层次的实验)B.1.1 实验背景(a) 测量方法煤中硫含量的测定,测定结果按质量百分比表示。(b) 实验来源汤姆金S.S 商业与工程化学(目录C中见参考6)(c) 实验描述八个实验室参与实验,参照实验数据中所描述到
2、的标准测量方法进行实验分析。实验室1报告四个实验结果,实验室5报告四或者5个实验结果,其余的实验室进行3种类型的实验。(d) 图形化展示曼德尔的h和k数据本应该绘制出来,但是由于在这个实验中它们的参考价值不大,因此为了能够有足够的空间进行不同数据的图形展示,这两个数据就被忽略了,曼德尔的实验在B.3中进行了十分详细的描述。B1。2 原始数据这些数据以百分比的形式给出,见图2表B。1以A的形式(见7。2。8).没有任何十分具体的数据。关于这些数据的图形展示见B。1到B.4参考8 就表B。1 提到的实验,实验室只需以最小数目进行试验,没有试验数量的要求。ISO5725中提到推荐程序,实验室1和实验
3、室5的随机选取应基于三组实验的结果最精确化。然而,为了表明对于不同实验结果的计算机化展示,在这个例子中所有的实验结果都必须保留。读者可随机做选择以来减少三组实验的实验结果,这样的过程对M,S,R的应用相对有一定影响。B.1.3 计算单元格均数如所给单元格,并按重量百分比 %(m/m)、 按表 B.2 形式 如B 图 2 (见 7,2,9) 的格式表格B.2-表格含义:媒中硫量B.1。4 标准偏差的计算标准偏差的情况是,一个有许多类似(m/m) 给出的百分比如B。3 表格 C 图 2 (见 7。2.9) 的格式。表格B。3标准偏差:煤中硫量图表B。1-煤中硫量 样品1图表B.2煤中硫量 样品2图
4、表B。3煤中硫量 样品3图表B。4煤中硫量 样品4B.1.5 一致性和异常值的检查科克伦用 n =3 p=8 进行试验,得出的临界值是0,516 5%,0,615 1%。这表示在等级3 中的一个单元格可能会被视为离散,没有异常值,离散保留在后面的计算中。格拉布斯测试被应用于单元格方法,如表格B.4中所给的值。没有任何一个单一的离散值或异常值。根据双高测试得出的结论,等级2和4,实验室3和6得出的结果是离散值.这些结果将保存在分析中.B.1.6 m s 的计算7.4.4和7。4.5中定义的差异,计算如下,以级别1为示例。这些值可能应用到从0,69(m/m)到 3,25(m/m)范围内。他们决定进
5、行统一水平的实验,这些实验将有八个实验室参与其中,这些值涵盖了一发现的和保留的四种离散值。B.2:沥青的软化点(缺失数据的多个等级)B。2.1 实验背景(a)方法步骤环和球沥青软化点的检测.(b) 实验来源测试焦油和其产品的标准方法;沥青部分;方法序列号PT3使用中性甘油(在附件C中参考5)(c) 实验材料从搜集和准备的大批商用沥青中筛选,作为样本,这些样本可用于实验来源中的“沥青部分。(d) 实验描述这是涉及摄氏温度测量属性的测定。十六个实验室协同合作。原本计划测量四个标本,这四个标本分别是87,5摄氏度,92,5摄氏度,97,5摄氏度,和102,5摄氏度,这四个标本涵盖了普通商用产品的范围
6、,但是等级2 误用了接近于等级3 的96摄氏度。一开始第五实验室在对等级2 的样本进行实验室方法错误,造成了不止一个的测量材料无效。第八实验室发现他们没有等级1 的实验样本(因为他们有两个等级4 的实验样本)。(e)图形演示文稿曼德尔的h,k的统计数据应该绘制出来,但是在这个例子中这些数据应该省略,因为要展示另外一种类型的图形演示文稿数据。B.2.2 原始数据这些原始数据在表B.6中,以摄氏度为单位位,图2表格A(见7.2。8) B。2.3 单元格均数单元格均数在表B.7中,以摄氏度为单位 ,图2表格B(见7.2.9)关于这些数据的图形演示文稿在B。5中给出。B。2.4 单元格内部的绝对差在这
7、个例子中,每个单元格有两个测试结果,绝对差能够用来代表变异性.这些数据的图形演示文稿在表B.6中表格B.7-表格含义:沥青的软化点()表格B.8表格含义:单元格内绝对差:沥青的软化点B.2.5 一致性和异常值的检查克伦克测试的应用得出的数据C如表B.9所示.表B。9-克伦克测试应用的出的数据C表B.10表B。11-沥青软化值的计算值图B.5单元格的含义:沥青软化值图B.6沥青软化值:单元格内绝对差5等级的临界值(见8。1)是0,471 p=15, n=2, 没有异常值的迹象。格拉布斯应用于单元格均数,没有发现单个或者是成对的离散值和异常值。B。2。6 m s 的计算如 7.4。4和7。4。5所
8、示计算以等级1为例,计算方法如下,为了使运算简便,所有数据减去80,00.方法如n=2, 每个单元格复制使用。B.2。7 对m值的精度依赖对表B.1。1的粗略检查除了显示可能存在的重复性以外,没有任何显示任何明显的依赖性显示。在m值范围内的变化,如果有的话,也因其太微小而不能引起重视.另外,鉴于对m 值的自然测量和其值的范围较小,对m 值的依赖是很难预测的。结论似乎是安全的,精确度并不依赖于m在此范围内的值,然而此范围内的m涵盖了一般商用材料,因此,此均数可以认为是可重复性和再现性标准偏差的最终值。B.2。8 总结在实际应用中,测量出的精确值,是因不同种类的材料而不同的。可重复性标准偏差 s=
9、1,0再现性标准偏差s=1,8B.3 实验3 杂芬油测温滴定(外围数据的几个层次)B.3。1 实验背景(a) 实验来源测试焦油和其产品的标准方法;杂芬油部分;方法序列号Co 18(在附件c中参考5)(b) 实验材料参考杂芬油部分5的样本,从大批搜集准备的商用杂芬油中选取。(c) 实验描述这是一个化学分析的标准测量方法,为质量百分数表示的结果,涉及测温滴定.九个实验室参加测量,共测量五种标本,每种标本两个,被选中的标本预计涵盖一般商业实际应用中涉及的范围.选中的样本分别接近等级4,8,12,16。通常的做法是记录测试结果的一个小数位,但是实验营办商要求记录到两位小数。B。3。2 原始数据这些数据
10、在表B。12中,以百分比的形式,以图2中A的形式(见7.2.8)第一实验室的实验结果总是高一些,在某种程度上讲相当高,与其他实验室相比。第六实验室在对等级5进行的第二次试验,所得出的结果不是很可信。其所得值更适合等级4。这一点将在B。3.5中进一步讨论。B.3。3 单元格均数如表B.13所示,以百分比形式,图2 B形式(见7.2.9)表格B.12-原始数据:滴定法加工的石油表格B。13-单元格含义:滴定法加工的石油4 单元格内部的绝对差如表B。14所示,一百分比形式,图2 C 形式(见7。2。10)B。3。5 一致性和异常值的检查曼德尔的h和k的一致性数据(见7。3.1)统计计算了在图B。7和
11、B。8 所示的值。水平线显示相应的曼德尔指标值来自8.3。表h(图B.7)明确显示出实验室1 在不同水平的实验中,所得的实验结果均高于其他几个实验室。这样的实验结果,需要注意对正在操作实验室的一部分研究员进行分析。如果没有适当的理由解释这些实验结果,委员会的成员们就应该做出决定,从实验的精确度出发决定是否保留实验室1。表k(图B。8)显示出实验室6和7重复试验,所得出的实验结果有很大的波动性.然而,这些测试结果并没有严重到需要采取专门研究寻求合理的解释,如果必要的话,采取一些补救措施。科克伦实验的应用得出了一下结果。等级4 绝对差是1,10 数据是1。10 等级5 绝对差是1,98 数据是 1
12、,98 P=5 时 科克伦实验的临界值是5 0,638 1 0,754 等级4 得出的值1,10很明显是离散值,等级5得出的值1,98接近5也有可能是离散值这两个值与其他值相差很大,由于他们的存在夸大了科克伦测试统计中使用的除数,他们被认为是离散值,并用星号标记。目前证明这两个数据不准确的证据还不够充分,因而不足以将他们排除,尽管曼德尔的k图(图B。8)同样证明了这两个值不准确.B。15 -格拉布对单元格参数实验的应用结果如表针对等级3和4,单个格拉布实验显示了异常值,因此成对的格拉布实验没有应用。(7.3.4)实验室1 在等级3和4实验得到的单元格参数是异常值。等级5得到的单元格参数同样也偏
13、高.这一现象在曼德尔的图h(图B。7) 同样显示出来。进一步调查发现,实验室6在等级5上的实验,所用的样本至少有一个错误的使用了等级4的样本。由于此单元格的绝对差也不准确,因此这组实验结果排除。少了这组数据,因此实验室1在等级5上的实验完全不准确了。由于这些不准确的实验数据,因此排除实验室6等级5所得到的实验结果,由于不确定检测的实验材料,因此排除了实验室1实验结果.没有这些实验结果,科克伦对等级4进行试验所得的实验数据与8个实验室所得到的临界值相比(0,680 5)不再是离散值并且被保留。B.3。6 m s 的计算不参照实验室1的实验结果和实验室6 针对等级5所得的实验结果得出的m s的值如
14、表B。16所示,如7。4。4和7。4.5所示计算。B。3。7 对 m 的精度依赖从表B。16 可以明确得出以下结论,标准偏差随着m值的升高增加,因此很有可能允许简历某种形式的功能关系。这一观点得到了一位熟悉这种测量方法的化学家的支持,他认为精确度与水平有关。这里没有给出适应功能关系的实际计算,因为在7。5。9中已经给出关于s的具体细节。从图B。9可以得出等级3存在很大的分歧,这种分歧任何替代程序都不能改善.(见7.5。2)至于重复性,通过原点的直线似乎是足够的。至于再现性,三条线均显示出足够的合适的数据,关系三所显示的数据是最合适的。有人熟知的标准测量杂芬油的方法的要求,可能选择出最合适的关系
15、。B。3。8 最后的精确值最后的四舍五入结果,应该是 重复性标准偏差 s=0,019m再现性标准偏差 s=0,086 + 0,030 或者是 s=0,078mB.3。9 实验总结表B。16-热滴定法加工的石油的计算值没有任何数据性证据选择表B。3。8 中两个公式中的任意一个。该小组要决定使用哪一个.实验室1得出的关于异常值的原因需要进一步检测。这个实验似乎是一个令人不是十分满意的精度试验。九个实验室中有一个是异常值因此被排除,另一个实验室使用了错误的实验样本。似乎三个级别的实验材料都没有正确选用,以致实验结果都阶级等级4而没有位于等级2和等级4之间的实验结果。此外,等级3的实验材料与其他的实验
16、材料似乎本质上就有所不同,比起其他族的材料这组材料更均匀,这组实验更适合重复做,但是要注意对于不同等级实验材料的选择。参考书目【1】 ISO指南 33;1989 使用认证的参考材料【2】 ISO指南 35;1989 认证的参考材料一般原则和统计方法【3】 ASTM E691 87, 进行实验室间实验的标准做法,以确定 测定方法的精确度。【4】格拉布斯 F. E和 贝克,G扩展样本大小增加观察异常值比重Technomusic,14 1972【5】 “测量焦油何其产品的标准方法”焦油产品标准化测试委员会,1979【6】 汤姆金斯,S 。S 化学工业与工程(解析版)14,1942【7】 格拉布斯,F
17、。E 检测样品中的异常值的程序.Technomusic,11 1969【8】 ISO 35342 : 1993, 数据词汇和符号-第二部分 统计质量控制。【9】 ISO 3534-3 : 1985, 数据-词汇和符号第三部分 实验设计。【10】 ISO 57253 : 1994, 测量方法和结果的准确性第三部分 标准测量方法精度的合适措施。【11】 ISO 5725-4 : 1994, 测量方法和结果的准确性-第四部分 标准测试方法精确性的基本方法。【12】 ISO 57255 : 测量方法和结果的准确性第五部分 标准测试方法精确性的替代方法。【13】 ISO 57256 : 测量方法和结果的准确性-第六部分 精确值的实际应用.
