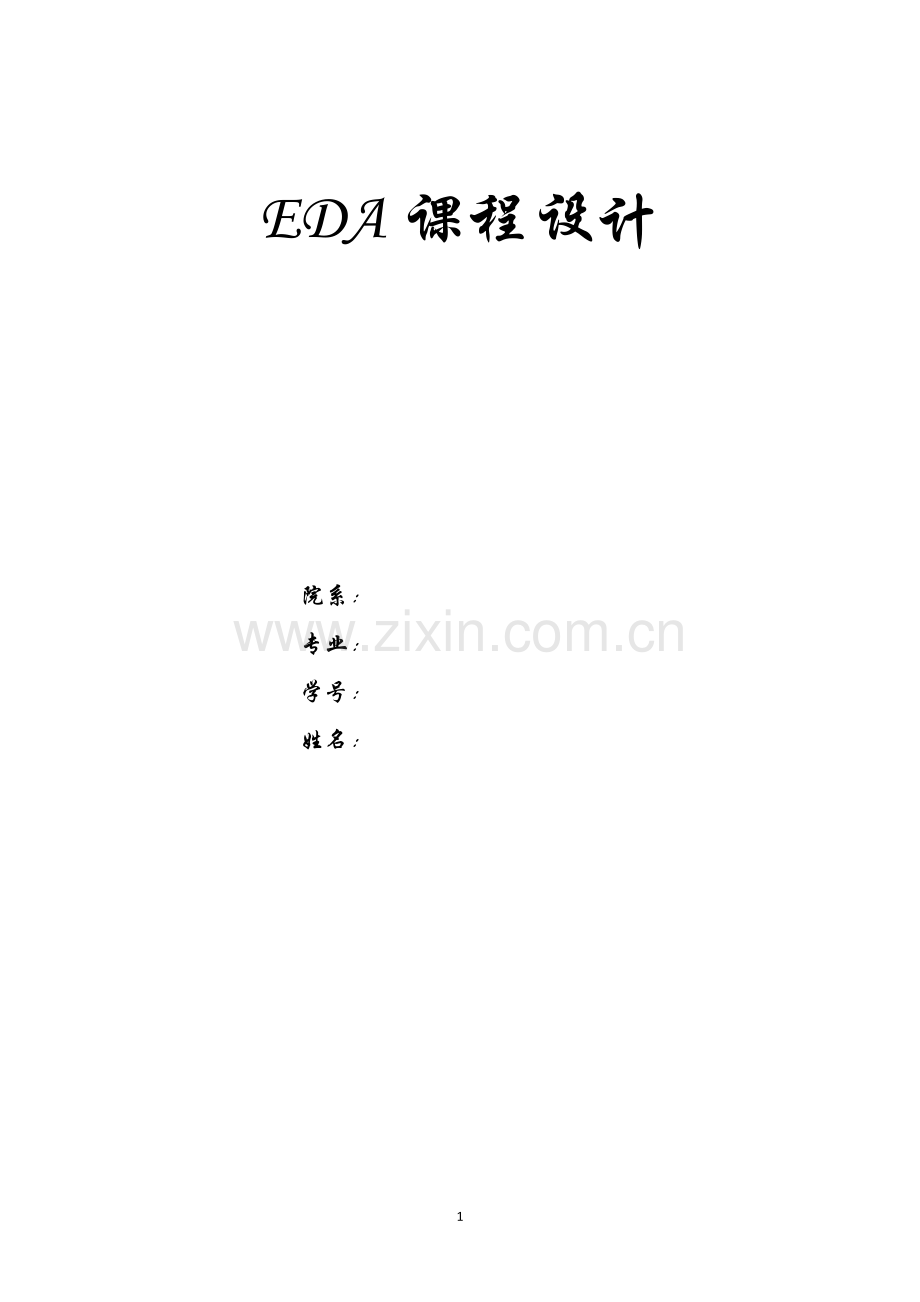

EDA课程设计 院系：专业： 学号：姓名：一、课程设计题目电子游戏机电路二、课程设计目的通过操作Protel DXP软件，实现电子游戏机的SCH（原理图）设计、生成元器件报表和网络表，能够熟练制作PCB元件和封装，并熟悉掌握Protel DXP的基本操作、一般使用方法和基本功能。三、电路设计组成电子游戏机电路是一个大型的电路系统，由多层电路图构成，它包括9个电路模块，即中央处理器电路、图形处理器电路、接口电路、射频调制电路、制式转换电路、电源电路、时钟电路、光电枪电路、控制盒电路、游戏卡电路。9个子模块根据母图联系起来，构成一个整体。三、课程设计内容1.原理图绘制在该电路中，要特别注意每个模块内部的端口放置的方向，不然，在生成子图时是无法进入子图的，网络标号要放置正确，不然在生成电路板时会出现很多错误。母图：（1）图像处理电路：（2）时钟电路:（3）电源电路：（4）光电枪电路：（5）控制电路：（6）中央处理器电路：（7）接口电路：（8）射频调制电路（9）制式转换电路2. 主要元件的封装 元件名 封装名 元件名 封装名 ResistorCR1005-04026527PDIP-40NPN Bipolar TransistorBCY-W374LS139SO-G16 Potentiometervr42-Input NAND Gate, Single Pin VersionSO-G14 SwitchSPST-23-State Hex BufferSO-G16 Resistor ArraySSO-G16/X.4CrystalBCY-W2/D3.1 CapacitorCC1005-04026116SO-G24（1）SN74HC368D元件，封装为SO-G16，如图所示：（2）T4（变压器）元件，封装为TRF_4，如图所示：（3）6527P元件，封装为DIP-40，如图所示3.项目编译及查错在电路原理图中，元器件之间的连接必须遵循一定的电气规则，在进行PCB设计之前要确保原理图的正确，需要对原理图进行检查并修改。选择菜单命令项目管理Compile PCB Project课程设计电子游戏机电路.PRJPCB，则系统开始进行项目编译。编译完成后根据弹出的Message信息框，对里面显示的错误进行具体分析和修改，并进行逐次编译，依次排除错误，完成原理图的编译操作。4. 生成元器件报表在原理图界面下执行菜单命令ReportsBill of Material即可生成了材料清单，注意勾选“打开输出”复选框。材料清单包括电路图中所有元件的名称，类型和封装号和元件的备注，材料清单如下：5. 生成网络表选择菜单命令设计设计项目的网络表Protel，随后在project栏会多出一项Project Outputs for PCB_课程设计电子游戏机电路，展开后有一个“*.NET”，这就是生成的网络表。网络表中主要内容分为两部分，一部分是各元件的属性参数，以方括号作为开头和结尾；一部分是各元件引脚的电气连接信息，以圆括号作为开头和结尾。网络表是原理图与印制电路板之间的一座桥梁，是印制电路板自动布线的依据。网络表提供了电路的元件清单以及元件之间的互联关系。四、心得体会通过本次EDA的电子游戏机电路的课程设计，我掌握了DXP程序工作的基本过程及其各阶段的基本任务，了解了DXP中PCB的生成过程，对课本上的知识有了更深的理解，把原来以为很深奥的书本知识变的更为简单，也对实验原理有更深的理解。通过做这个课程设计，我还知道和理解了DXP是怎样执行的，对该理论在实践中的应用有了深刻的理解。通过该课程设计，我还全面系统的理解了DXP一般原理和基本实现方法。把死板的课本知识变得生动有趣，激发了学习的积极性。把学过的DXP原理的知识强化，能够把课堂上学的知识通过自己设计的原理图设计出来，加深了对理论知识的理解。14
