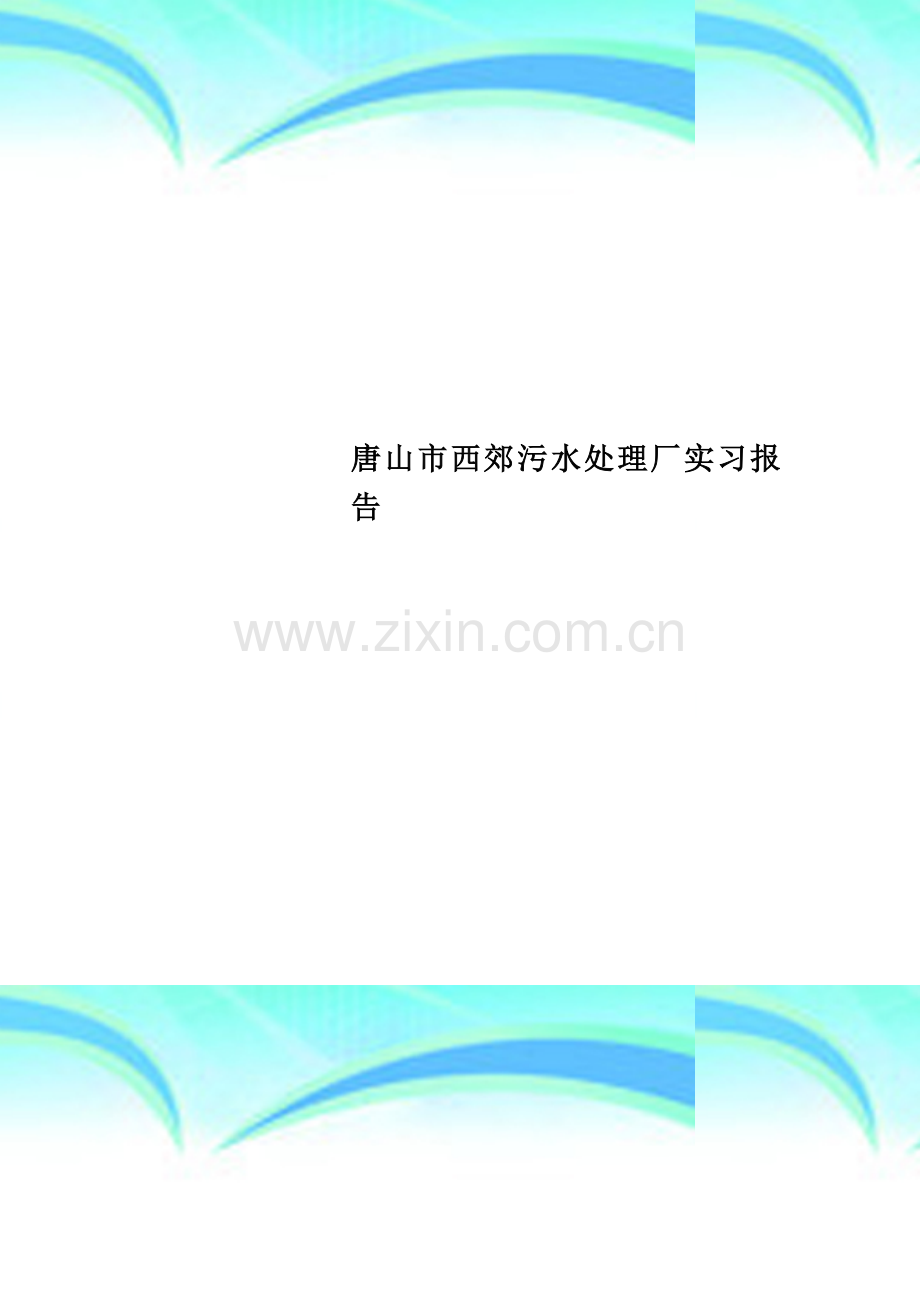

唐山市西郊污水处理厂实习报告

———————————————————————————————— 作者：
———————————————————————————————— 日期：

2

个人收集整理 勿做商业用途

河北联合大学轻工学院

唐山市西郊污水处理厂 实习报告

学 部 信息科学与技术部
班 级 ＊*＊＊
姓 名 ＊＊＊
学 号 ***＊＊*
指导教师 张老师

前言
生产实习是学生大学学习很重要的实践环节。实习是每一个大学毕业生必的必修课，它不仅让我们学到了很多在课堂上根本就学不到的知识,还使我们开阔了视野，增长了见识，为我们以后更好把所学的知识运用到实际工作中打下坚实的基础。通过生产实习使我更深入地接触专业知识，进一步了解环境保护工作的实际，了解环境治理过程中存在的问题和理论和实际相冲突的难点问题,并通过撰写实习报告,使我学会综合应用所学知识，提高分析和解决问题的能力.

一 概述（实习内容、任务、目的、地点的简介)
1.实习内容
(1）请污水处理厂技术人员就该厂的设计思想，工艺流程，调试运行和操作管理等方面作报告.
（2)了解各个子系统的运行管理情况,操作规程，自动化控制技术及有关指标;
(3)跟班参加生产劳动，学会基本的操作技能。
（4）了解污水处理厂的用地要求和厂址选择原则。
（5)了解污水处理厂的规模及平面和竖向布置情况。
(6）了解污水处理厂的污水组成及进出水水质,处理能力，处理程度，处理效率，污水处理和污泥处置的工艺流程以及构筑物选型等情况。
（7）熟悉和了解各项构筑物的形式和构筑,基本设计参数，运行方式和运行管理的确各种控制指标。
(8)熟悉和了解污水泵房、污泥泵房、空压机房、操作规程，工作情况，自动控制技术及有关指标.
（9)熟悉和了解化验室的工作情况、化验项目及方法，各主要项目的分析数据,主要化验设备及化验室的总体布置情况。
（10)了解污水处理厂的组织管理及运行的各项技术经济指标,包括人员编制,电耗，污水处理成本等。
2。实习任务、目的
（1）提高给水污染控制工程，水环境化学基础的感性认识。
（2)扩大学生的专业知识范围，加深和巩固所学的理论知识。
(3）了解和掌握污水处理厂的设计特点，工艺流程，主要设计参数，各构筑物选型依据其优缺点，运行中存在的问题及改进措施。
（4)了解和掌握污水处理厂运行管理方面的技能。
（5)参加生产劳动，树立热爱劳动的思想，作为未来的一名工程技术人员，通过劳动锻炼,更能体会到在实践中发挥自己所长、服务社会的重要意义。
3。唐山西郊污水处理厂简介
唐山市西郊污水处理厂位于唐山市南新西道 。于85年9月正式投产，建设规模为3。6万吨/日，现在每天处理12万吨，服务范围为唐山市区西部建成工商业区、居民生活污水和工矿企业工业废水，服务面积达22平方公里。其中70%生活污水,30％工业污水。
整个工艺流程分为污水处理，再生水工程，污泥制肥三个环节.
污水处理：
青龙河
现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理。
污水——四联体——初沉池——生物处理设备——二沉池{ 中水站
1)四联体:粗格栅，提升泵，细格栅，旋流沉砂池
粗格栅：深9米，栅网4厘米,三锁式。阻挡较大的脏物。
提升泵:进入污水处理厂的污水经过粗格删进入污水提升泵房,之后被污水泵提升至沉砂池的前池。水泵运行要消耗大量的能量，占污水厂运行总能耗相当大的比例,这与污水流量和要提升的扬程有关。
细格栅：栅网6毫米，进一步去除杂质。
旋流沉砂池(比式）:利用旋心力把泥沙下沉并旋转到中心，锥形构造。去除去除比重较大的无机颗粒，砂粒2毫米，为泥沙分离机。
2)初沉池:直径45m，深4m，有两个池子沉淀，水停留时间2h.有刮泥机。
以上为一级处理，主要去除污水中呈悬浮状态的固体污染物质，物理处理法大部分只能完成一级处理的要求。经过一级处理的污水,BOD一般可去除30%左右，达不到排放标准.一级处理属于二级处理的预处理。
3）生物处理（曝气池）：A/O池（停留1h，通过配水井（4个）进入下一环节）厌氧池（释放P）缺氧池（3个，消耗P）好氧池（8个廊道，去除BOD，COD)。
4）二沉池：直径45m，深4m，有四个池子沉淀，停留时间4h。此过程后泥水分离。
二级处理，主要去除污水中呈胶体和溶解状态的有机污染物质(BOD，COD物质），去除率可达90%以上，使有机污染物达到排放标准。
再生水工程：
中水站--提升泵——生物滤池-—混合反应池——纤维滤池-—清水泵房——出水泵房
生物滤池：去除水中的氨氮，微生物。利用水中泡沫(2.5m深）表面生长的细菌去除，必须定期清理。出水后进入加氯加药车间，三氯化磷去除悬浮物，两桶一加入HCL，一加入NaCLO产生CLO2，杀菌，去除大肠杆菌。
混合反应区：分为混合区(絮凝剂加水）和沉淀区
纤维滤池（中水站最后一步）:每个小孔下都有纤维束，水从上向下流，去除细小杂质，悬浮物。(附名牌）
高效纤维滤池
型号：GZBK50
过滤速度：20m/h
处理水量：50000t/d
过滤面积：145㎡
上海凡清环境工程有限公司
清水泵房;5个清水池，3000㎡，5m深。
三级处理，进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。主要方法有生物脱氮除磷法,混凝沉淀法，砂率法，活性炭吸附法，离子交换法和电渗分析法等.
污泥制肥:
先进入脱水机房，西郊污水处理厂好氧发酵堆肥工程分污泥发酵车间、干燥车间、造粒车间三个车间.后进入烘干区。
污泥制肥的可行性:
1） 由于污泥中含有较高的有机物质及N、P、K等养分，适合植物生长，如对污泥进行稳定化、无害化处理，制成有机肥料，则能变废为宝,既节约资源又维护环境,符合可持续发展战略.
2）由于唐山市西郊污水处理厂主要是处理生活污水（生活污水占70%，工业废水占30%）污泥中重金属含量低，符合制肥要求。
3）污泥经过处理制出的有机无机复混肥，可以提供农作物生长所需氧分，改良土壤，提高耕地生产能力,提高农作物的产量，改善农作物的品质，增强微生物活性，防止环境污染，减少疾病传播,弥补长期使用化肥对土壤造成的破坏，对生态环境造成的破坏。因此，污泥制肥有很大市场潜力和开发前景，具有很高经济效益、社会效益和生态效益，有利于可持续发展,为污水处理厂的良性发展，提供了坚实的保障。

二 实习内容
1．西郊污水处理厂的污水处理基本流程
（一）污水厂整体流程图:
鼓风机房
↓
进水→粗格栅→细格栅→提升泵站→沉砂池→厌养池→氧化沟→二沉池→出水
↑ ↓
外运填埋←脱水机房← 回流泵房

（二)污泥处理工艺流程:
剩余排泥→污泥泵→浓缩脱水机→带式传输机
　　　　　　　　 ↑
一体化加药装置→加药泵

浓缩脱水机系统包括浓缩脱水机、污水泵、一体溶解加药装置、计量泵、电磁计量计、清水泵、空压机和输送机等设备.
污泥浓缩池：浓缩池的类型、基本原理、构造、运行方式、设计尺寸、形状、
构造及附属设施、设计参数及运转参数.
脱水间：平面布置及工艺尺寸、进出污泥含水率、污泥量、电耗及成本、滤
机参数（带宽、干泥负荷、污泥过流率、混凝剂耗量等）.

2．污水处理厂的结构组成部分
（一） 格栅
污水处理工程中格栅间内安装的主要设备是格栅机,它用来拦截、清除污水中的漂浮物。格栅机分粗格栅和细格栅两类，形式也多种多样。但其工作原理都是通过栅条拦截污水中的漂浮物，当栅条上拦截的漂浮物过多以至影响到格栅过水时,启动机械装置清除栅条上的漂浮物,就这样循环往复。
（二） 污水提升泵房
进入污水处理厂的污水经过粗格删进入污水提升泵房,之后被污水泵提升至沉砂池的前池.水泵运行要消耗大量的能量,占污水厂运行总能耗相当大的比例,这与污水流量和要提升的扬程有关。
（三） 沉砂池
沉砂池的功能是去除比重较大的无机颗粒。沉砂池一般设于泵站前、倒虹管前，以便减轻无机颗粒对水泵、管道的磨损;也可设于初沉池前，以减轻沉淀池负荷及改善污泥处理构筑物的处理条件。常用的沉砂池有平流沉砂池、曝气沉砂池、多尔沉砂池和钟式沉砂池。 沉砂池中需要能量供应的主要是砂水分离器和吸砂机，以及曝气沉砂池的曝气系统，多尔沉砂池和钟式沉砂池的动力系统。
（四） 初次沉淀池
初次沉淀池是一级污水处理厂的主题处理构筑物，或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面。处理的对象是SS和部分BOD5，可改善生物处理构筑物的运行条件并降低其BOD5负荷。初沉池包括平流沉淀池，辐流沉淀池和竖流沉淀池. 初沉池的主要能耗设备是排泥装置，比如链带式刮泥机，刮泥撇渣机,吸泥泵等，但由于排泥周期的影响，初沉池的能耗是比较低的。
(五) 生物处理池
生物处理池是污水处理工程中最重要的处理构筑物,为污水的生物处理提供场所和条件。在本次参观的A/A/O处理工艺中,把生物处理池划分为厌氧、缺氧、好氧三个区.由于每个区的工艺条件不同，生长的微生物种类也不完全一样，使每个区的处理功能不一样，通过这些不同的功能组合，达到除磷脱氮的处理目的。虽然厌氧、缺氧区可以去除一部分BOD、COD，但好氧区的去除能力更为突出。好氧区好氧菌群数量的多少与其处理效果有着直接的关系。好氧菌数量偏少，对有机污染物的降解作用进行得不充分,处理效果当然不会好；数量偏大时，好氧区中的需氧量也会随之增大,造成能源的浪费.了解好氧菌群在好氧区的数量并使之维持在一个合适的范围内,对生产管理者而言是一个重要的问题。活性污泥是一种絮状污泥，其主要组成部分就是微生物——好氧菌.所以污泥浓度间接反映了好氧菌的数量.在好氧区设置污泥浓度计是非常必要的。它不仅使管理者能直观地了解好氧菌的生长情况，也为回流污泥量的确定提供了依据。需要在好氧区设置的另一个重要仪表是溶解氧.从好氧区进行的一个重要反应—硝化反应的方程式看：
NH4+2O2→NO3-+2H++H2O+能量
好氧区有无足够的氧，与硝化反应能否完成至关重要，同时氧还是好氧菌能否正常生活的一个关键因素。通过在好氧区设置溶解氧仪,生产管理者或计算机控制系统可据此调节供氧量使之保持在一个合理范围内。理论上，厌氧区溶解氧值应保持为零，缺氧区溶解氧应≤0。2mg/L，好氧区则在0.2至0。5 mg/L之间。在生物处理池的进水和出水处设置BOD、COD、NH等仪表,可直接观察其处理效果。
（六）二次沉淀池
二次沉淀池的能力消耗主要是在污泥的抽吸和污水表明漂浮物的去除上，能耗比较低。
（七) 污泥浓缩池
作用:通过污泥重力沉淀降低污泥含水率和减少污泥体积。
工艺参数：进水含水率99.7%，出水含水率：92％,污泥固体负荷85。20kg/㎡.d
（八）污泥脱水机房
作用：用离心式脱水机使固液分开，使污泥进一步减容，便于污泥的最终处理。
工艺参数：进泥量：200t/天,进泥含水率：92%，出泥含水率：80％
（九） 其它部分仪表
进水处需要测量的参数一般有：SS、DO、pH、水温、流量等.检测仪表的安装部位在格栅与沉砂池之间.出水处需要测量的参数一般有:SS、DO、余氯等。

3.系统构成
工厂自控系统采用集中管理、分散控制的模式。控制系统分为两级：现场站和中央站。厂内设一个中央控制站、两个现场控制站。现场站独立完成该区域有关工艺过程中参数检测值的数据采集和设备控制，中央站主要完成全厂的数据显示、控制和管理.
PLC控制系统
本厂设PLC现场站，负责收集设备状态信号及仪表测量值，并完成现场控制。PLC站设于进水泵房，用于粗格栅及进水泵站、细格栅及沉砂池的工艺过程参数采集和控制.配电间,用于对氧化沟、回流剩余污泥站、二沉池、排放泵站和脱水机房等主要设备状态信号、仪表参数、工艺过程参数进行采集和控制。
4。污水处理总结
污水处理是能源密集(energy intensity）型的综合技术。一段时期以来, 能耗大、运行费用高一定程度上阻碍了我国城市污水处理厂的建设,建成的一
些处理厂也因能耗原因处于停产和半停产状态。在今后相当长的一段时期内，
能耗问题将成为城市污水处理的瓶颈。能否解决耗污水厂的能耗问题，合理
进行能源分配，已经成为决定污水处理厂运行效益好坏的关键因素。能耗是否
较低，也是未来新的污水处理厂可行性分析的决定性因素,开发能效较高的污
水处理技术，合理设计及运行污水处理厂，必将是未来污水处理厂设计和运行
的必由之路。

三 实习收获

通过这次实地参观的形式不仅是我们对污水处理及水处理等技术有了初步的认知，而且也加深了对污水处理的认识.特别是开阔了自己的眼界，也更加让我们感到了学习的重要性，技术的重要性,同时也使自己对今后自身未来的发展方向有了明确的目标。通过这次实习，让我对我们的污水处理有了深入了解,虽然只有半天的实习时间，却让我有很多的。生产实习是学生大学学习很重要的实践环节。实习是每一个大学毕业生必的必修课，它不仅让我们学到了很多在课堂上根本就学不到的知识,还使我们开阔了视野,增长了见识，为我们以后更好把所学的知识运用到实际工作中打下坚实的基础。通过生产实习使我更深入地接触专业知识，进一步了解环境保护工作的实际,了解环境治理过程中存在的问题和理论和实际相冲突的难点问题,并通过撰写实习报告,使我学会综合应用所学知识,提高分析和解决专业问题的能力。
收获：
(一）加强水的利用率和技术更新
随着唐山经济的快速发展，城市用水的需求量将日趋增长。虽然水是可再生资源,但是
真正可以被人类利用的水资源是相当有限的，这将成为社会发展的瓶颈。为了克服这个门槛，我们就必须加强提高对水的回收利用。同时，这就要求我们必须不断提高对污水处理的技术能力,早日与国际技术相接轨。
(二） 增强节约用水意识，赋有社会责任感
纵观世界各发达国家的发家史，都是在破坏环境的基础上发展的，到了严重的环境问题暴露出来以后才认真重视.我们中国虽然只是发展中国家，可却一步一个脚印地重复着这些原来发达国家的老路,甚至有过之而无不及。这些年来，自然灾害，环境恶化，各种让人恐慌的病毒，无一不是发展中忽视环境，以环境换取经济利益带来的恶果。特别是水生命的源泉，经济发展不可或缺的元素。所以，在未来的发展中,我们更加应该注意环境问题，节约用水作为自己的责任，清楚自己作为一个公民应该为社会承担的责任.我们也为自己作为环保倡导者与先行者而感到自豪！
(三）当今社会日新月异,稍微晚一步，技术就会被淘汰。通过这次认识实习,通过对朝阳水厂跟牛行水厂的参观，我们可以清楚的看到技术的更新速度之快.技术的领先，不仅节约人力物力，而且效率更加高。生产工艺更加完善。现在各个水厂基本上是自动化控制，人工最多就是多按几个钮就能清楚控制整个水厂的运作。实在太奇妙了，我们也深感肩上任务之重大。
