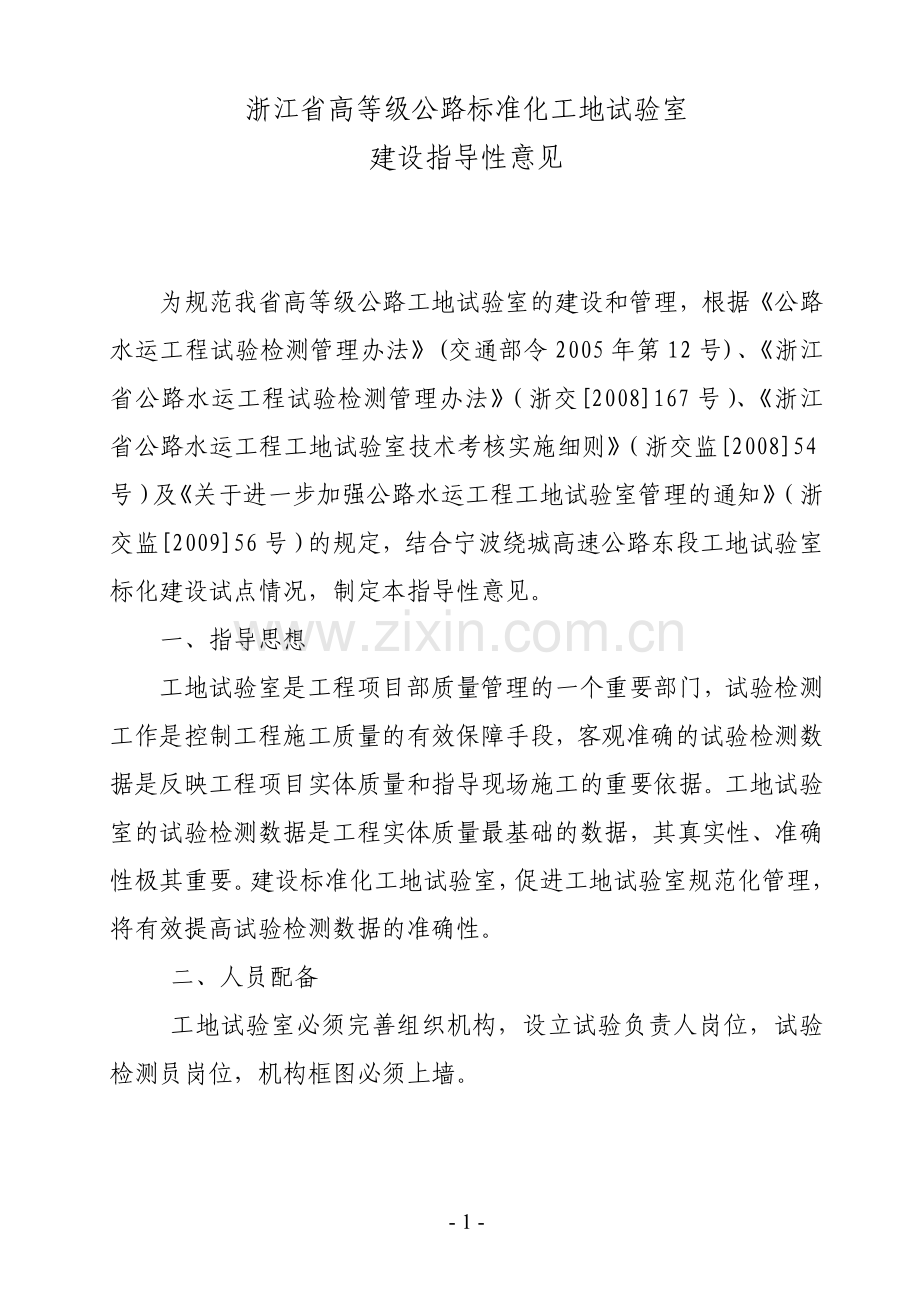

1、浙江省高等级公路标准化工地试验室建设指导性意见为规范我省高等级公路工地试验室的建设和管理,根据公路水运工程试验检测管理办法(交通部令2005年第12号)、浙江省公路水运工程试验检测管理办法(浙交2008167号)、浙江省公路水运工程工地试验室技术考核实施细则(浙交监200854号)及关于进一步加强公路水运工程工地试验室管理的通知(浙交监200956号)的规定,结合宁波绕城高速公路东段工地试验室标化建设试点情况,制定本指导性意见。一、指导思想工地试验室是工程项目部质量管理的一个重要部门,试验检测工作是控制工程施工质量的有效保障手段,客观准确的试验检测数据是反映工程项目实体质量和指导现场施工的重要
2、依据。工地试验室的试验检测数据是工程实体质量最基础的数据,其真实性、准确性极其重要。建设标准化工地试验室,促进工地试验室规范化管理,将有效提高试验检测数据的准确性。二、人员配备工地试验室必须完善组织机构,设立试验负责人岗位,试验检测员岗位,机构框图必须上墙。每个工地试验室设1名工地试验室主任,且必须由母体机构派出,高速公路项目工地试验室持证人数不得少于4人,一级公路项目工地试验室持证人数不得少于3人。同时根据工程规模配备相应数量的试验辅助工。三、试验场所布局(一)工地试验室应根据相关要求,选建在项目部或拌和场内。试验室选址时要考虑安全、环保及施工要求等因素。(二)工地试验室要根据本项目的规模和
3、特点,设置办公室和各功能室。办公室不少于2间,功能室为力学室、水泥室、混凝土室、集料室、养护室、土工室和留样室等,办公室和各功能室要分隔开,布局要合理,仪器设备摆放要科学。(三)“工地试验室”采用铜制牌匾、黑体字,规格为高40 cm长60cm,牌匾挂在办公室前醒目处,牌底线离地高度为160 cm。160cm 四、办公室布置(一)职责、机构框图等采用蓝底白字、宽60 cm高90 cm的标牌,挂贴离地(底线)150 cm的墙体上。150cm60cm90cm(二)安全帽应统一悬挂在靠近门口的一字形木条上,木条离地180 cm,禁止将安全帽搁置在资料柜上、桌面上或其他物体上。180cm(三)办公室墙上
4、应张贴晴雨表;(四)电脑主机不应搁置在桌面上。(五)办公室和各功能室应设置醒目门牌。(六)办公桌、资料柜等布置摆放要合理。五、各功能室配置要求(一)各功能室电源插头应高出地面100cm以上,防止冲洗时进水漏电。130cm(二)操作台的高度应控制在70cm85cm之间,台面宽度为60cm80cm之间,台面宜采用光洁、耐磨、耐腐蚀的材料,台下隔柜的宽度不小于60 cm,柜门采用拉卷式塑料百叶窗遮挡。60cm80cm拉卷式塑料百页窗(三)各功能室的操作规程等框图要上墙,制作尺寸为高60 cm宽40cm,蓝底白字。60cm40cm(四)仪器使用及维修记录用竖放硬面夹挂在相应的仪器后面,离地150cm
5、。150cm(五)水池上沿同操作台等高。(六)集料采用隔仓存放,隔墙高为60cm,宽和深分别为60cm80cm,仓后墙120cm高处贴材料标识牌。80cm60cm60cm60cm60cm(七)水泥室里的沸煮箱用外箱罩住,外箱上接一直径大于8cm的塑料管通向室外。排蒸汽管(八)标准养护室配置要求:1、标养室门口墙体上悬挂试件入出库记录台帐(台帐记录格式见附件1)。2、标养室配置全自动温湿设备3、室内设置两个温湿度表,悬挂于室内对角墙体上。4、地面上要设置环形水槽,便于室内水排向室外,水槽断面尺寸为宽8cm深5cm。槽深5cm槽宽8cm5、试件养护架要有一定的刚度(建议采用44mm角钢),每个养护
6、架应用大写英文字母编号。55cm90cm40cm430cm六、制度建设试验室应建立健全各项试验检测制度。(一)试验室负责人及试验检测人员岗位责任制;(二)仪器设备的标定(或自校)、使用及维护保养制度;(三)试验检测原始记录的填写、计算、复核制度;(四)试验检测报告分析、审核、签发及档案管理制度;(五)外委试验取样、送样及报告传递管理制度;(六)试验检测安全管理制度;(七)文件受控管理制度;(八)试验室应建立人员考勤及人员外出登记制度;主任办公室外悬挂去向牌,每天试验室主任去向需标明;试验室室内室外卫生应明确划分责任区并落实到人,张贴上墙;(九)验检测人员须统一着装并挂牌上岗。七、台帐管理(一)
7、试验检测报告、原始记录、仪器设备使用及日常维护等台帐必须规范化,台帐格式参照使用浙江省公路水运工程工地试验室技术考核实施细则。(二)工地试验室台帐管理应分工明确、责任到人;台帐以五十个编号为单位存放在一个档案盒中。(三)试验检测报告以年为单位用流水号的形式分类编号。(四)试验人员应按规定及时填写各项试验记录,随时检测随时记录,不得集中补填。(五)试验检测不合格报告应单独归档存放,并附不合格原材料、结构物等的处理说明或整改报告。(六)外委检测单位资质材料和检测报告应单独建立档案,便于查阅和管理。八、样品管理(一)材料和样品标签采用长6cm宽4cm的白底黑字,桶装和瓶装样品直接正面粘贴,袋装样品直
8、接粘贴在相同尺寸的硬板上,然后用细铁丝绑扎于袋口处。(标签格式见附件3)(二)混凝土试件标识,最后一次抹面后用铁丝或钢钉刻在试件表面,其内容为构造物名称(可用字母代号)、构件部位和制作日期。九、安全措施(一)试验室要配置灭火设备,工地试验室至少要配备3个灭火器和2个砂箱,合理分布在各功能室外,灭火器悬挂高度离地130cm。130cm(二)试验办公室要安装防盗设施,避免电脑和资料等失窃造成试验数据遗失。(三)试验室用房要有防台措施,自行搭建的彩钢房或简易房要有加固措施。(四)试验室用电应有独立的专用线,并在总闸上安装触电保护器,力学室和标养室也要分别安装触电保护器。(五)有毒、有害及易燃物品应设
9、专区存放,并有专人负责保管;在进行有害物品试验操作时,必须按要求佩戴相应的防护用品。(六)进行沥青、化学等有毒或有腐蚀性的试验时,应穿戴防护用品,加强操作人员的安全防护。(图片来源:宁波绕城高速公路工地试验室)附件:1、砼试件养护入出库记录台帐2、试验室环境温湿度控制要求附件1砼试件养护入/出库记录台帐合同段: 共 页 第 页序号结构名称部 位制作 日期入库 日期数量(组)养护位置经办人出库日期数量(组)经办人123456789本页入库砼试件小计 (组) 附件2试验室环境温湿度控制要求一、水泥试验1、水泥比表面积测定:试验室相对湿度不大于50%。2、水泥胶砂强度检验:(1)试体成型试验室的温度
10、应保持在202,相对湿度应不低于50%。(2)试体带模养护的养护箱或雾室温度保持在201,相对湿度应不低于50%。(3)试体养护池水温度应在201范围内。 3、水泥标准稠度用水量、凝结时间、安定性检验:(1)试验室温度为202,相对湿度应不低于50%;水泥试样、拌和水、仪器和用具的温度应与试验室一致。(2)湿气养护箱的温度为201,相对湿度不低于90%。二、水泥混凝土试验1、水泥混凝土试件制作与硬化水泥混凝土现场取样养护:(1)试件成型后,用湿布覆盖表面(或其它保持湿度方法),在室温205,相对湿度大于50%的环境下静放一个到二个昼夜,然后拆模并作第一次外观检查、编号,对有缺陷的试件应除去,或
11、人工补平。(2)将完好的试件放入养护室进行养护,标准养护温度202,相对湿度95%以上,试件宜放在铁架或木架上,间距至少1020cm,试件表面应保持一层水膜,并避免用水直接冲淋。当无标准养护室时,将试件放入温度202不流动的Ca(OH)2饱和溶液中养护。2、无机结合料稳定土的无侧限抗压强度试验:试件从试模内脱出并称重后,应立即放到密封湿气箱和恒温室进行保温保湿养生。但中试件和大试件应先用塑料薄膜包覆。有条件时,可采用蜡封保湿养生。养生时间视需要而定,作为工地控制,通常都只取7天。整个养生期间的温度,应保持252。三、钢筋试验1、焊接接头弯曲试验:除非另外有规定,试验环境温度应为235。2、焊接接头拉伸试验:除非另外有规定,试验环境温度应为235。3、金属材料室温拉伸试验:除非另有规定,试验一般在1035范围内进行。对温度要求严格的试验,试验温度应为235。四、沥青试验大部分沥青原材试验均有试验温度要求,为使沥青试验尽可能在恒温条件下进行,保证试验结果的准确性,必须要对试验环境进行有效控制,在沥青室中应装冷热空调。- 28 -
