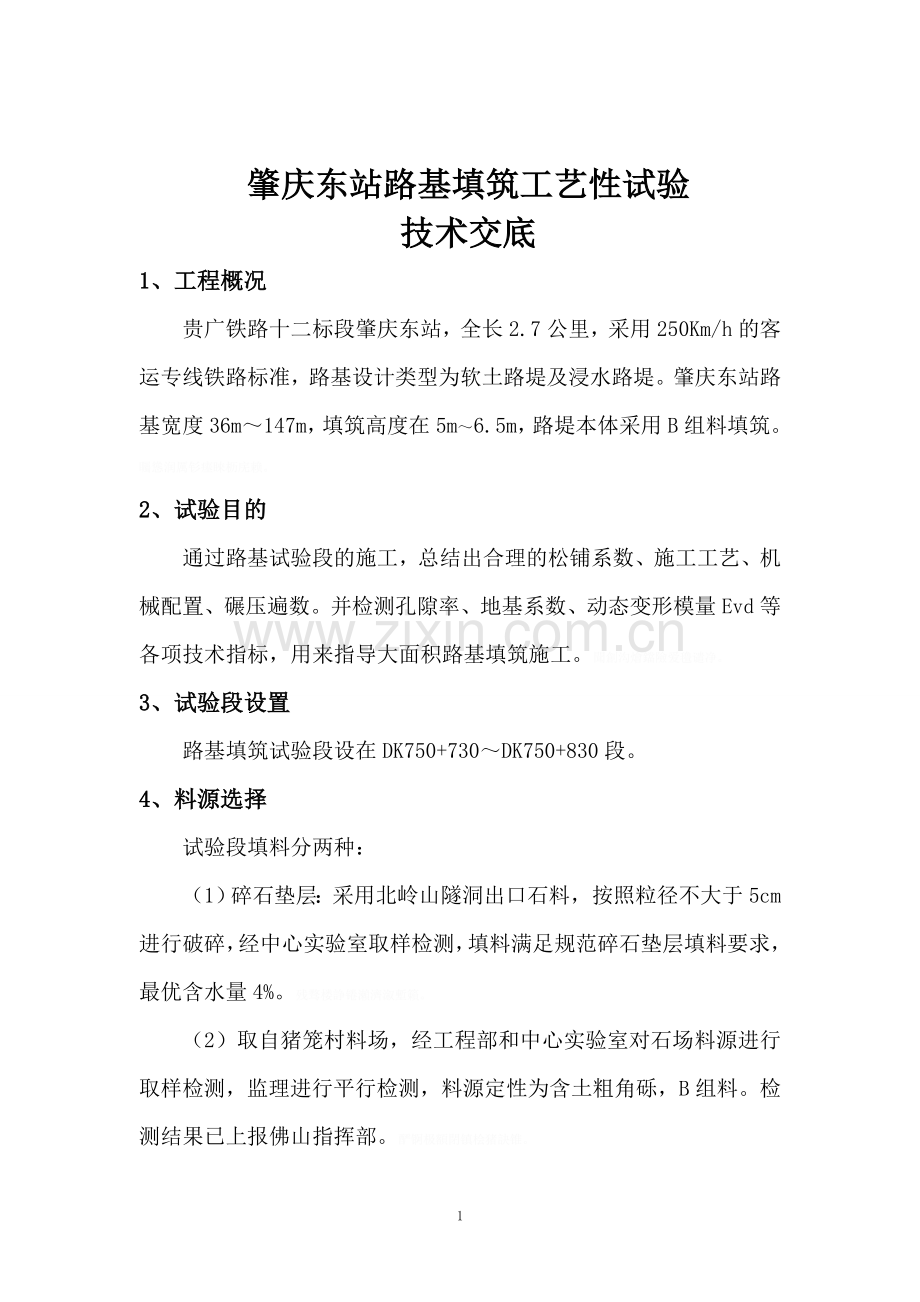

肇庆东站路基填筑工艺性试验
技术交底
1、工程概况
贵广铁路十二标段肇庆东站，全长2.7公里，采用250Km/h的客运专线铁路标准，路基设计类型为软土路堤及浸水路堤。肇庆东站路基宽度36m～147m，填筑高度在5m～6.5m，路堤本体采用B组料填筑。矚慫润厲钐瘗睞枥庑赖。
2、试验目的
通过路基试验段的施工，总结出合理的松铺系数、施工工艺、机械配置、碾压遍数。并检测孔隙率、地基系数、动态变形模量Evd等各项技术指标，用来指导大面积路基填筑施工。聞創沟燴鐺險爱氇谴净。
3、试验段设置
路基填筑试验段设在DK750+730～DK750+830段。
4、料源选择
试验段填料分两种：
（1）碎石垫层：采用北岭山隧洞出口石料，按照粒径不大于5cm进行破碎，经中心实验室取样检测，填料满足规范碎石垫层填料要求，最优含水量4%。残骛楼諍锩瀨濟溆塹籟。
（2）取自猪笼村料场，经工程部和中心实验室对石场料源进行取样检测，监理进行平行检测，料源定性为含土粗角砾，B组料。检测结果已上报佛山指挥部。酽锕极額閉镇桧猪訣锥。
5.碎石垫层施工
5.1、工艺流程
基底处理 施工准备 测量放线 卸料 铺设下层碎石垫层 碾压 下层碎石垫层检测 铺设土工格栅 铺设上层碎石 垫层 碾压 检测彈贸摄尔霁毙攬砖卤庑。
5.2施工措施
（1）基底处理
高压旋喷桩施工场地冒浆在地表形成的水泥土凝固体应进行破碎，将破碎后的水泥凝固体及时清理，保证场地平整高程进行摊铺整平，进行基地面验收。謀荞抟箧飆鐸怼类蒋薔。
（2）施工准备
施工前需对取土场进行取样检验，对填料进行核查，挖成土工试验报告的报批；
填筑时对运至现场的填料按规定的批次进行抽样检验，要求含泥量不大于5%，最大粒径不大于5cm。
（3）测量放线
填筑前应放出路基中线、路基边线（考虑超宽不小于50cm），并用木桩和白灰标出。
（4）卸料网格划分
根据运输车辆的装载量和松铺厚度，用白灰划出方格网并结合T型台柱进行松铺厚度的控制。
（5）铺设下层碎石垫层
按卸料网格进行卸料后，先用推土机初平，再用平地机进行整平，控制松铺厚度30cm，并形成2~4%的双向排水横坡。边角处采用人工找平、整型后，检查填料的松铺厚度。厦礴恳蹒骈時盡继價骚。
（6）碾压
碾压前应控制填料含水量在最优含水量-3%~+2%，含水量检测合格后，用压路机由两边向中间纵向进退式碾压，碾压完成后表面应无明显的碾压轮痕迹。碾压时，各区段交接处应相互重叠压实不小于1m，纵向行与行之间的轮迹重叠不小于40cm，上下两层填筑接头应错开不小于3.0m。茕桢广鳓鯡选块网羈泪。
碾压遍数：静压1遍，弱振2遍，强振4遍，弱振1遍
（7）碎石垫层检测
压实后实验人员应按照规范要求进行压实系数K、地基系数K30检测。 K30不小于130MPa/m，K不小于0.92。鹅娅尽損鹌惨歷茏鴛賴。
（8）单点沉降计埋设
完成下层碎石垫层施工后，测放单点沉降计、水平位移观测桩埋设位置，根据施工图，打设单点沉降计孔，埋设单点沉降计籟丛妈羥为贍偾蛏练淨。
（9）铺设土工格栅
在完成下层碎石垫层检测完之后，测放土工格栅铺设边线，铺设一层双向土工格栅（抗拉强度不小于110KN/m）。铺设时，沿路基横向每隔1米用8号铁丝进行穿插连接，每隔1.5-2m用U型钉固定于地面。預頌圣鉉儐歲龈讶骅籴。
（10）上层碎石垫层的铺设
上层碎石垫层的施工方法和要求跟下层碎石垫层相同。
（11）上层碎石垫层检测
压实后实验人员应按照规范要求进行压实系数K、地基系数K30检测。 K30不小于130MPa/m，K不小于0.92。渗釤呛俨匀谔鱉调硯錦。
6、AB组料施工
6.1、工艺流程
施工准备 测量放线 卸料 摊铺 碾压 检测
填筑试验按“三阶段、四区段、八流程”的施工工艺组织施工。路基填筑施工平面布置见下图：6.2、 施工方法铙誅卧泻噦圣骋贶頂廡。
（1）施工准备
施工前对需填料种类应进行核查，到取土场进行取样检验；填筑时对运至现场的填料按规定的批次进行抽样检验。
（2）测量放线
施工前对路基中心线、路基边线等进行测量放样，并用木桩或白灰标出。
（3）卸料
在路基范围中划出方格网，并用白灰洒出，第一层方格网8m×8m，第二层方格网7m×8m，第三层方格网7m×7m，车辆由远及近进行卸料，填料的松铺厚度结合T型台柱进行控制。擁締凤袜备訊顎轮烂蔷。
（4）摊铺
先用推土机初平，再用平地机整平，并形成2%的双向排水横坡。边角处采用人工找平，整型后检验填料的松铺厚度和外形尺寸。贓熱俣阃歲匱阊邺镓騷。
外形尺寸的允许偏差、检验数量及检验方法
序号
检查项目
允许偏差范围
施工单位检查数量
检验方法
1
中线至边缘距离
±50 mm
沿线路纵向每100m抽样检验5处
尺量
2
宽度
≮设计值
沿线路纵向每100m抽样检验5处
尺量
3
横坡
±0.5%
沿线路纵向每100m抽样检验5个断面
坡度尺量
4
平整度
不大于15mm
沿线路纵向每100m抽样检验10处
2.5m长直尺量测
（5）碾压
碾压前控制填料含水量在最优值的-3%～+2%之间，含水量合格后，用压路机在由两边向中间纵向进退式进行碾压，碾压时，各区段交接处应相互重叠压实不小于1m，纵向行与行之间的轮迹重叠不小于40cm，上下两层填筑接头应错开不小于3.0m，碾压完成后表面应无明显的碾压轮痕迹。坛摶乡囂忏蒌鍥铃氈淚。
在静压一遍后即可埋设沉降观测板，在碾压过程中应做好沉降观测板的保护，在其周围采用小型振动冲击夯进行压实。蜡變黲癟報伥铉锚鈰赘。
碾压遍数：见下表

分层填筑碾压遍数表
层数
松铺厚度（cm）
碾压方式（遍）
压实标准
第一层
30
1+1+3+1(静压+弱振+强振+静压）

动态变形模量EVd（Mpa） ≥40
地基系数K30（Mpa/m）≥150
孔隙率n（%）<28

第二层
33
1+2+3+1(静压+弱振+强振+静压）
第三层
35
1+2+4+1(静压+弱振+强振+静压）
（6）检测
碾压完成后，实验人员按照规范要求进行K30、Evd、n检测，动态变形模量不小于40Mpa，地基系数K30不小于150（Mpa/m），孔隙率n小于28%。買鲷鴯譖昙膚遙闫撷凄。
6.2、机械配置
序号
设备名称
单位
数量
1
装载机
台
2
2
挖掘机
台
2
3
推土机
台
2
4
平地机
台
1
5
振动压路机（大于15t）
台
2
6
自卸汽车（20m³）
辆
10
7
洒水车
辆
1
8
小型振动冲击夯
台
2
7、沉降观测
7.1、路基沉降变形监测断面布置
试验段在DK750+755处设置B-2型监测断面，在DK750+805处设置B-1型监测断面。
（1）B-2型沉降监测断面
在路基底部中心设置沉降板及单点沉降计，在路基面中心及两侧路肩各埋设一个沉降监测桩，路堤坡脚外2米处埋设位移监测桩。綾镝鯛駕櫬鹕踪韦辚糴。

（2）B-1型沉降监测断面
在路基底部中心设置单点沉降计，在路基面中心及两侧路肩各埋设一个沉降监测桩，路堤坡脚外2米处埋设位移监测桩。驅踬髏彦浃绥譎饴憂锦。

7.2、监测元件埋设与安装
单点沉降计
（1）钻孔 ：在线路的线路中心处测点位置，进行准确测量放样后即可进行钻孔，孔径108mm，钻孔至基岩，且应入岩500mm。猫虿驢绘燈鮒诛髅貺庑。
（2）探孔：首先用等径接头连接好锚头与测杆，将接好锚头的测杆缓慢放入已钻好的钻孔内（锚头朝下，测杆朝上）。用等径接头加长测杆，直至锚头下放到孔底。根据孔内测杆长度确定孔的实际深度。锹籁饗迳琐筆襖鸥娅薔。
（3）安装沉降计：沉降盘应安装与地基基础面以下10-20公分，在确定好孔深后，所需测杆总长应采用不同长度的测杆来配置。确定好所需测杆后，将锚头、测杆与沉降主体连接好，安装至孔内，锚头与基岩直接接触。構氽頑黉碩饨荠龈话骛。
（4）注浆：将注浆管直插到孔底，通过注浆管，利用灌浆泵进行注浆。
（5）安装法兰沉降盘：在注浆后，拉伸沉降计主体至满量程，用沉降计的包装泡膜封住孔口，防止泥土掉入孔内。在沉降计安装孔上部挖一个φ400的孔，孔深以能安装好法兰沉降盘为准，孔口应平整。挖好孔后，取出堵孔的泡膜，安装好法兰沉降盘，并用测试仪对单点沉降计进行测试，确保单点沉降计初装位移值在170-180mm之间。輒峄陽檉簖疖網儂號泶。
（6）装好单点沉降计后，将传输电缆套上φ20PVC钢丝波纹管进行保护，钢丝波纹管首端应插入法兰沉降盘下，挖设布线槽，将观测电缆引出路基外2m至砖砌体观测箱，并注意使钢丝波纹管及导线适当松弛。观测箱净尺寸：30cm×30cm。尧侧閆繭絳闕绚勵蜆贅。
（7）灌沙：单点沉降计安装好，待水泥浆沉淀2小时后，往孔内灌沙回填，以防止安装孔塌孔而影响测试数据。灌沙时应缓慢灌注，以防堵孔，灌沙至法兰沉降盘以下10公分处，用竹竿或钢管将沙稍微夯实，再用混凝土填实至法兰沉降盘，法兰沉降盘上部可用中粗沙回填至地基面。识饒鎂錕缢灩筧嚌俨淒。
沉降板
沉降板埋在褥垫层顶部并嵌入其内10cm，底部找平，保持测杆铅垂，用填料回填密实，测杆外部套保护套管，保护套管应略低于测杆。上口加盖封住管口，随着路基填筑施工逐渐接高沉降板测杆和保护套管，每次接长高度以1m为宜。凍鈹鋨劳臘锴痫婦胫籴。
7.3、元件保护要求
（1）成立专门监测测试小组，进行元器件的埋设、观测和保护工作，小组人员分工明确，责任到人。
（2）元件埋设前应根据现场情况进行编号。
（3）所有监测元件埋设时或监测过程中损坏应及时补埋或经设计、监理确认后采取其他替代措施。
（4）沉降板埋设后，制作相应的标示旗或保护架插在上方，凡沉降板附近1m范围内土方应采用人工摊铺机小型机具碾压，不得采用大型机械推土或碾压，并配有专人负责指导，以确保沉降板不受损坏。恥諤銪灭萦欢煬鞏鹜錦。
（5）作好单点沉降计安装记录，存档。其内容包括，该段面里程、单点沉降计埋设的具体位置、埋设锚头深度、实验编号、单点沉降计编号、埋设安装日期、天气状况及安装人员。鯊腎鑰诎褳鉀沩懼統庫。
（6）制作好相应的标示牌，插在法兰沉降盘位置及传输电缆布线位置，以作标示。在每次工序转换施工时要安排专人负责看管，以防单点沉降计因施工或自然因素而破坏。 硕癘鄴颃诌攆檸攜驤蔹。
（7）在单点沉降计安装好后3-5天内，法兰沉降盘上部不能碾压。待缩孔后采用读数仪对安装时的初始位移量进行测试，按照要求做好单点沉降计的埋设台帐。 阌擻輳嬪諫迁择楨秘騖。

7.4路基沉降观测频次
路基沉降观测频次
观测阶段
观测频次
填筑阶段
一般
1次/天
沉降量突变
2～3次/天
两次填筑时间间隔较长
1次/3天
8、工艺性试验工作小组
为了确保路基填筑工艺性试验的顺利进行，加强施工过程中的协调和沟通，成立路基填筑工艺性试验工作小组：
组 长：张卫军
副组长：张 啸
现场负责人：王海
技术负责人：李玉建 刘国泰 柳建龙
质量负责人：蔺文峰
实验负责人：王 焕 何 宁
测量负责人：蒋虎明 杨丰毓 张小龙 魏福奎
