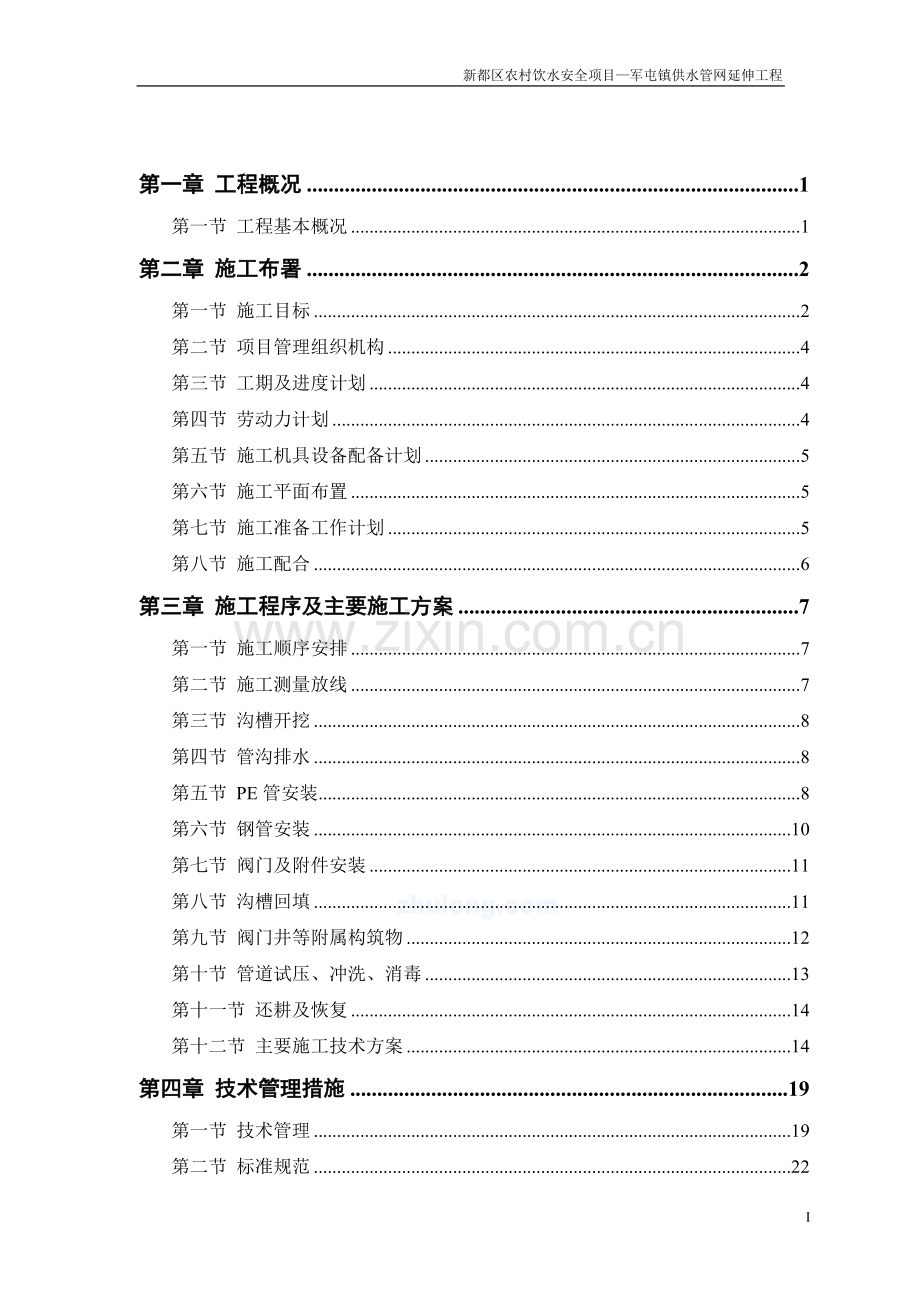

新都区农村饮水安全项目军屯镇供水管网延伸工程第一章 工程概况1第一节 工程基本概况1第二章 施工布署2第一节 施工目标2第二节 项目管理组织机构4第三节 工期及进度计划4第四节 劳动力计划4第五节 施工机具设备配备计划5第六节 施工平面布置5第七节 施工准备工作计划5第八节 施工配合6第三章 施工程序及主要施工方案7第一节 施工顺序安排7第二节 施工测量放线7第三节 沟槽开挖8第四节 管沟排水8第五节 PE管安装8第六节 钢管安装10第七节 阀门及附件安装11第八节 沟槽回填11第九节 阀门井等附属构筑物12第十节 管道试压、冲洗、消毒13第十一节 还耕及恢复14第十二节 主要施工技术方案14第四章 技术管理措施19第一节 技术管理19第二节 标准规范22第五章 质量控制措施23第六章 安全文明措施25第一节 安全管理25第二节 文明施工管理27第七章 雨季施工措施3038第一章 工程概况第一节 工程基本概况1、工程名称及性质：工程名称：新都区农村饮水安全项目军屯镇供水管网延伸工程建设单位：成都市利民自来水有限公司设计单位：中国市政工程西南设计研究总院2、工期要求：根据招标文件要求，该工程工期70天（日历天）。3、工程主要施工工程范围：新都区农村饮水安全项目军屯镇供水管网延伸工程（1-4#线），全长6.92千米，其中1#采用dn315PE管3.45Km；2#采用dn200PE管2.07Km；3#采用dn160PE管0.87Km；4#采用dn160PE管0.53Km。4、工程地点、地理环境：该工程位于新都区军屯镇境内。施工区域多位于道路边沿处。第二章 施工布署第一节 施工目标1、施工该段管线工程的方针：严密组织、科学管理、以精湛的安装技术优质高效地为建设军屯镇供水管网延伸工程作贡献。2、施工该段管线工程的总目标：创一流速度，确保总工期；创一流质量，确保工程创优；创一流管理，实现现场管理标准化；创一流业绩，树立企业新形象。3、施工工期目标：招标文件要求本工程总工期为70个日历天。我公司承诺一定在业主规定的工期内完成全部合同工作内容，工期只准提前，不得延后。4、质量目标：本工程质量管理保证体系的建立原则为：紧紧围绕投标承诺的质量创优目标，制订切实可行的质量创优规划，坚持“以人为本”的观点，通过政治思想工作、相应的组织保证措施和及时准确的质量管理信息系统，实现项目施工整个过程的质量控制。见下页质量保证体系图。5、施工安全目标：以“安全第一”为指导方针，认真组织现场施工安全工作，加强防范措施，建立项目安全领导小组，作好安全技术交底，杜绝重大工伤事故发生，确保轻伤频率小于1。6、现场文明施工目标：加强施工现场标准化管理，争创文明施工现场。质量保证体系图质量保证体系生产过程质量保证体系施工组织设计施工组织施工调度机械设备保证人员素质保证技术保证检验保证工艺操作保证原材料质量保证制 度 保 证技术责任制岗位责任制信息反馈制奖惩制度优 质 工 程质量检查保证体系健全职能机构组织技术学习原材料质量保证外购件检查保证试验计量保证工序质量检验保证成品检验保证熟悉图纸技术规范专业知识招标文件检验方法施工三检例行检查目标管理保证体系保证体系项目部目标制度保证体系目标任务落实保证体系班组或个人保证体系项目经理组织诊断保证体系组织保证体系项目经理负责制QC小组班 组质量员班组长思想保证体 系TQC教育一切为用户服务一切以预防为主一切用数据说话全面管理质量信息管理保证体系质量信息反馈网络业主监理工程师施工单位质检部门信 息 源信息管理员信息传递员信息处理中心项目经理信息反馈施工过程建设监理经济保证体系经济责任制单位工费包干基本奖金包干设备使用包干材料用量包干岗位津贴奖惩制度质量责任考核实行奖惩经济兑现TQC领导小组全 员逐项评分信息反馈制度提高质量意识管理水平和企业素质TQC领导小组下达目标对策措施质 量监督员各队负责人各队目标机械及工具费用包干思想政治工 作第二节 项目管理组织机构军屯镇供水管网延伸工程。针对工程特点和工期要求，我公司领导十分重视，为确保工期、确保质量，争创优良工程，公司抽调素质好，会管理，具有丰富管线施工经验的技术人员，组建该工程施工项目经理部，全面组织、协调和管理现场施工，对该工程的进度和质量等全面负责。项目部内建立专业管理组，实行分工管理，作到分工明确，责任落实，确保施工管理工作有序进行。该工程项目管理组织机构及项目管理体系见技术标文件。第三节 工期及进度计划施工进度计划编制：招标文件要求本工程总工期为70个日历天。我公司承诺一定在业主规定的工期内完成全部合同工作内容，工期只准提前，不得延后。每月根据总进度计划和当月实际工程情况，再编制月施工进度计划进行实施，以保证工期目标如期实现。月施工进度计划于当月25日前报送监理、建设单位和公司工程部。整个工程施工进度计划见附录四。第四节 劳动力计划为了组织好工程施工，使该段管线工程优质按期完成，公司决定抽调施工经验丰富的人员进行组织施工。此施工队伍经过以前多条管线工程施工，积累了丰富的施工经验，技术力量强，作风好，能打硬仗。我们将根据工程工期和施工配合要求，以及可供施工工作面情况，调节劳动力投入。进场三个施工队：土建、土方、安装，计划投入班组人员20人、焊工8人、维护电工3人、机械操作人员4人、值班人员4人、现场管理人员10人。加，施工高峰期将达到49人以上。劳动力计划表（见附录三）。第五节 施工机具设备配备计划所有机具均需按施工现场流水配套使用，对机具设备的完好及维护工作要求高，项目有关负责人定期对机具设备进行检查、维护和保养，确保机具设备完好，施工的顺利进行。由项目技术组提出施工机具计划，后勤供应组按计划落实解决。大型机具由公司统一安排，调度至施工现场。根据施工工作内容及施工场地进行合理安排调度。计划管沟采用机械开挖，钢管焊接电源需要配备发电机。具体安排见附表一。第六节 施工平面布置1、临时设施通过对管线沿线的道路和障碍情况的实地勘查，根据具体情况，拟定在成德大道军屯连接线附近空地位置设临时设施点，以利于材料运输、运转和加工。平面布置图见附录。采用就近租用农民用房及搭设部分临时设施，作为现场安装办公室、会议室、职工和民工宿舍、伙食团、食堂等用房。搭设材料库房、2、临时用电我方施工用电采用电机提供。故需柴油发电机2台，容量15KW。备用1台。办公生活区用电，用租用农民房原安装好的电源，安表计度。3、临时施工便道该工程均位于道路旁，现场不设置施工便道第七节 施工准备工作计划工程项目各部位在开工前必须用好准备工作，使之各方面工作均达到开工条件和满足施工进度的需要。1、技术准备：1）组织项目经理部人员进行现场勘测，深入了解工程现状。2）规范、标准和有关施工资料的准备。3）图纸会审和技术交底。4）技术方案和技术措施编制、批准。2、交桩放线；3、施工平面布置：1）搭设临时设施。2）临时用水、用电。3）临时道路。4、施工人员（包括管理人员、施工人员和后勤人员）准备。5、施工机具准备。6、施工物资准备。第八节 施工配合与建设单位配合：密切了解该段工程进度计划要求，与甲方代表做好计划调整及其他单位的配合协调。与设计单位的配合：对图纸中出现的问题及时向设计单位反映，及时解决；在施工中遇到的障碍及时请设计人员到现场解决，作出处理方案，不影响工期进度。与监理单位的配合：及时与监理人员在现场处理好质量与进度的关系，解决施工中的技术问题，保证施工质量安全。第三章 施工程序及主要施工方案第一节 施工顺序安排根据本工程的特点，整个工程施工可划分为三个阶段。1、施工准备阶段。主要工作内容为现场勘察、图纸会审及交底、测量交桩、搭设临设、材料准备、人员及机械设备进场等各种准备工作。2、工程施工阶段。为全面施工阶段。主要工作为测量放线、沟槽开挖、下管、焊接、管道灌水试压等工作。3、竣工移交阶段。主要完成以下工作：现场收尾清理场地；竣工资料及图纸整理汇总；提交竣工报告；工程验收移交；人员设备退场。4、施工程序：管线施工按以下程序进行：测量放线沟槽开挖管基敷设管道安装回填土分层夯实管道灌水、试压管道冲洗消毒移交收尾测量放线、沟槽开挖、管道安装、焊接、工作均实行交叉作业。第二节 施工测量放线在测量交桩时，由现场测量人员一起接受勘测院的中线桩及高程桩，在管道中心位置上打入铁钉，并用水泥墩固定中线桩及高程桩。用水准仪和经纬仪根据已交中线桩，每200米及支线交叉口处位置上，在中线桩两侧的道路或建筑物、电杆上引上控制桩，并注明距离、高程。再根据已交中线桩，用水准仪和经纬仪每50米一点，补打中线桩，并引上高程，再根据每个桩处的高程计算出开挖宽度，在中心钉两侧各分一半，用线绳在两中心桩之间拉直，撒上石灰，检查无误后开挖。在土方开挖过程中，测量人员应随时测量开挖沟底标高，特别在机械开挖时，在挖至设计管底高程1020cm时用人工捡底，控制好沟底高程。在沟底形成后，用经纬仪在沟底放好中线，根据管道的大小放出边线桩，并牵线以便于管道的施工调整。在管道节点施工前，测量人员根据已有的中线桩号的设计节点桩号，推算出节点位置，以便于根据已安装管道进行调整，保证节点位置不变。第三节 沟槽开挖给水管道主管采用机械开挖结合人工开挖捡底。主要机械配置：挖土机2台、装载机2台。 1、沟槽开挖边坡按现场实际土质根据规范要求放坡，局部地区根据实际土质情况增大边坡系数。2、为了保证管道安装高程的准确性和管底原状土不被破坏，采取机械开挖至设计高程以上150mm左右后用人工捡底至设计高程。管沟底由人工挖至设计高程以下150mm，然后在管底位置填中粗砂150mm（密实度达设计要求）至设计高程。如遇到土质差或中膨胀土，需在砂垫层下作换土处理。4、沟壁保护：沟槽开挖好后应作好封闭工作，严禁日晒、雨淋。第四节 管沟排水该管线施工中基本无地下水，为防止雨水浸泡沟槽，我单位安排几台潜水泵随时排明水。第五节 PE管安装1、给水工程施工测量1）测量放线：首先根据建设单位移交的坐标点及高程点，设计施工现场测量简图。2）将控制坐标点引测至施工现场，做好标记，并加以保护。3）按照工程特点的要求引测具部控制点。4）进行施工沟槽中线及边线的放置。5）测量管底标高。6）测量中室底高程。2、施测方法：1）用经伟仪依据甲方移交的坐标点，加密道路中心桩，每150m设一控制桩，并加以保护，用水准仪将高程引测到附近建筑物上，做上明显的记号。2）采用方向法，配以直尺确定沟槽开挖边线，用白灰撒出开挖线。3）沟槽开挖后进行龙门桩设置，采用木板，间距不超过35m，将管道中心线及高程引测其上。3、沟槽开挖的施工方法：1）沟槽开挖采用小型机械开挖，人工修坡，开挖边坡为1：1，开挖沟槽的土方堆放至北测，堆土距开挖边线不小于1.5m，开挖沟槽底部土层确保不被拢动，沟槽开挖应预留20cm左右保护层，用人工清理。2）开挖沟槽时，如遇有管线、电缆时加以保护，并及时向相关单位报告，及时解决处理，以防发生事故造成损失。3）开挖沟槽土层要坚实，如遇松散的回填土、腐植土或石块等，应进行处理，散土应挖出，重新回填，回填厚度不超过20cm进行碾压，腐植土应挖取换填砂砾料，并碾压夯实，如遇石块，应清理出现场，换填土质较好的土回填。4）在开挖沟槽过程中，应对沟槽底高程及中线随时测控，以防超挖或偏位。沟槽允许偏差应符合下表的要求；沟槽开挖允许偏差序号项 目允许偏差（mm）检查频率范 围点 数1槽底标高30两井之间32槽底中线每侧宽度不小于规定两井之间63槽边坡度不小于规定两井之间64、管道基础：1）沟槽开挖验收合格后方可进行管道基础的施工。2）采用PE管，热熔接口，基础采用砂石基础。给水管道施工工序：管线测量管线清表修筑施工便道管沟开挖PE管材运输施工砂垫层PE管热熔连接管道敷设管身回填管段试压阀门、井室安装管沟回填设置管道标示通水试验5、PE管连接操作方法热熔对接的连接界面是平面，其方法是将两相同的连接界面用热板加热到粘流态后，移开热板，再给连接界面施加一定压力，并在此压力状态下冷却固化，形成牢固的连接。其主要工艺过程为调整、加热、切换、合缝加压和冷却。对接时界面上处于粘流态的材料有流动也有扩散，流动太大不利于扩散和缠结，所以要把流动限制一定范围，在有限的流动中实现“熔后焊接”。因此，对接工艺的关键是要在对接过程中调整好温度、时间、压力三参数，要把连接界面材料的性能、应力状况、几何形态以及环境条件等因素一起考虑，才能实现可靠的熔焊。第六节 钢管安装该段管线排水支管的钢管需要焊接，根据管道长度组对施焊。1、钢管安装程序：钢管外观检查下管组对焊接焊口外观质量检查超声波探伤水压试验焊口防腐。钢管组对及要求：管道采用在地面上进行组对，焊接好后，再进行下管。2、钢管焊接及要求：1）钢管采用对接焊，采用单面焊，V型坡口应满足设计总说明要求。2）管节施焊前，应先修口、清根，用钢丝刷将坡口两侧100mm范围内的铁锈，熔渣，油污水质等清除干净，并保持干燥，防止焊缝内产生气体和夹带杂质。3）钢管对口检查合格后，进行点焊，点焊时应注意以下几点：（1）点焊焊条性能与点焊焊缝的质量要求，均应与接口焊接相同。（2）点焊时，应对称施焊，其厚度于第一层焊接厚度一致，点焊位置不得在纵缝位置。4、焊口质量检查：1）外观质量检查：外观上焊缝表面应光洁，宽窄均匀整齐，焊道于母材应平缓过渡，根部应焊透，焊缝和热影响区不得有气孔、夹渣、裂纹、焊瘤和弧坑等缺陷。2）内部质量检查：对焊缝内不缺陷的检查，应用油渗法进行抽样检验，超声波探伤。5、防腐处理：焊口焊接检测合格后，应及时作好外防腐处理，采用环氧煤沥青加强防腐，严格按规范和设计要求进行。第七节 阀门及附件安装1、阀门安装闸阀、蝶阀安装前应检查填料，其压盖、螺栓需有足够的调解余量，操作机械和转动装置应进行必要的调整，使之动作灵活，指示准确，并按设计要求核对无误，清理干净，不存杂物。闸阀安装应保持水平，大口径密封垫片，需拼接时采用迷宫形式不得采用斜口搭接或平口对接。2、法兰（1）法兰盘密封面及密封垫片，应进行外观检查，不得有影响密封性能的缺陷存在；（2）法兰盘端面应保持平整，两法兰之间的间隙误差不应大于2mm，不得用强紧螺栓方法消除歪斜；（3）法兰盘连接要保持同轴，螺栓孔中心偏差不超过孔径的5%，并保证螺栓的自由出入；（4）螺栓应使用相同的规格，安装方向一致，螺栓应对称紧固，紧固好的螺栓应露出螺母之外2-3扣；（5）严禁采用先拧紧法兰螺栓，再焊接法兰盘焊口的方法。第八节 沟槽回填沟槽回填应在管道隐蔽工程验收合格后进行，回填前必须将沟槽底杂物清理干净，沟槽底不得积水，严禁带水回填；管沟回填时采用有效措施确保管道不发生位移或变形；沟槽回填分层夯实，每层厚度不得大于0.2米，管道两侧应同时进行及管顶以上0.3米逐层轻夯压实，回填土不得用建筑垃圾、有机土、淤泥等不合格土质，其含水量应控制在最优含水量附近，水压试验前除现场焊口外、管道两侧及管顶300mm范围内可先回填，试压合格后及时回填其它部份，管道土方回填应特别重视质量，采用有效措施，加强检测手段，严格按施工规范施工，确保施工质量。在膨胀土地区施工，沟槽回填可采用非膨胀土、弱膨胀土及掺有石灰或其他材料改性的膨胀土，夯实土的密实度不应小于规范要求。第九节 阀门井等附属构筑物土建工程严格按设计图纸和图集进行施工。1、阀门井、检查井的修筑1）井底基础应与管道基础同时浇筑。2）井室安装阀门时，井底或井壁距承口或法兰盘的距离不得小于规范要求。3）砌筑井的内壁应采用水泥砂浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁应采用砂浆搓缝压实。4）钢筋砼井应严格按图纸设计，可先浇筑砼垫层，再安装管道，用制作的支架将管道支撑起，在管道安装好后，再扎钢筋，用扎丝扎好，保证绑扎质量。在检查无误后进行关钢模，浇筑砼。浇筑砼时应将振动泵插到底，振动位置应到位，防止漏振。5）井砌筑到规定高程后，应及时浇筑或安装井圈，盖好井盖。2、支墩及镇墩的浇筑1）管道及管道附件的支墩和锚定结构应位置准确，锚定应牢固。2）支墩应在坚固的地基上修筑，当用砌筑支墩时，原状土与支墩间应采用砂浆填塞。3）管道支墩应在管道接口做完，管道位置固定后修筑。管道安装过程中的临时固定支架，应在支墩的砌筑砂浆或达到规定强度后拆除。4）镇墩应严格按图纸设计，可先浇筑砼垫层，再安装管道，用制作的支架将管道支撑起，在管道安装好后，进行关钢模，浇筑砼。浇筑砼时应将振动泵插到底，振动位置应到位，防止漏振。第十节 管道试压、冲洗、消毒1、管道水压试验：管道安装完成后，应进行强度和严密性试验。给水管道试验，为了保证给水管道水压试验的安全，需做好以下工作：试验前的准备工作。（1）后背安装：根据总顶力的大小，预留一段沟槽不挖，作为后背（土质较差或低洼地段可作人工后背）。后背墙支撑面积，应根据土质和试验压力而定，一般土质可按承压15t/考虑。后背墙面应与管道中心线垂直，紧靠后背墙横放一排枋木，后背与枋木之间不得有空隙，如有空隙则要用砂子填实。在横木之前，立放34根较大的枋木或顶铁，然后用千斤顶支撑牢固。试压用的千斤顶必须支稳、支正、顶实。以防偏心受压发生事故。漏油的千斤顶严禁使用。试压时如发现后背有明显走动时，应立即降压进行检修，严禁带压检修。管道试压前除支顶外，还应在每根管子中部两侧用土回填1/2管径以上，并在弯头和分支线的三通处设支墩，以防试压时管子位移，发生事故。（2）排气：根据在管道纵断上，凡是高点均应设排气门，以便灌水时适应排气的要求。两端管堵应有上下两孔，上孔用以排气及试压时安装压力表，下孔则用以进水和排水。排气工作很重要，如果排气不良，既不安全，也不易保证试压效果。必须注意使用的高压泵，其安装位置绝对不可以设在管堵的正前方，以防发生事故。试压包括：试压的有关规定：管道分段试压的长度，一般不超过1000m，试验压力按设计要求为1.1Mpa。试压：试压段两端后背和管堵头，接口初次受力时，需特别慎重，要有专职人员监视两端管堵及后背的工作状况，另外，还要有一人来回联系，以便发现问题及时停止加压和处理，保证试压安全。试压时应逐步升压，不可一次加压过高，以免发生事故。每次升压后应随即观察检查，在没有发现问题后，再继续升压，逐渐加到所规定的试验压力为止。加压过程中若有接口泄漏，应立即降压修理，并保证安全。当试压合格后，将管内的水用水泵从排水口排入就近的排水沟，保证管沟内不得有积水，同时将管内积水排尽，满足下一工序继续施工的要求。2、管道冲洗、消毒根据给水排水验收规范GB5026897要求，管道在水压试验后，竣工验收前应冲洗消毒，冲洗消毒根据实际情况分段进行，先冲洗再消毒。（1）管道冲洗：管道冲洗：先将水抽入临时水箱，再用加压泵给水加压送往给水管进行冲洗；冲洗后的排水用水泵抽入排水沟，整个冲洗工作到排出的水检查合格为止。冲洗检查合格后，进行下一道工序管道消毒。（2）管道消毒：首先在管段两端焊接临时肓板，同时封闭管段上所有的出口，然后注入含氯离子浓度的清洁水浸泡管道48小时，利用管线冲洗排水阀冲洗，安装水泵将水抽至临时排水沟，直至取样化验合格为止。第十一节 还耕及恢复为保证还耕恢复在施工前，在施工同时测量标注好原地貌的尺寸标高及标志以便于恢复。第十二节 主要施工技术方案根据本工程实际情况，下列施工技术方案，需待有施工资料后，编制具体项目的详细施工方案和增加必要的其他施工方案。PE管热熔对接施工方案一、 热熔对接机设备简介：本工程PE管热熔对接设备采用DRJ315热熔焊机，DRJ315热熔焊机由夹具、铣刀、加热板、电动控制部分和液压系统组成。其采用电动铣削，液压驱动，整体结构为“分体”式，加热板由温度表直接显示温度，加热板表面有不粘涂层，电动机带动液压泵，系统的各种压力直接由调压阀手动调节。主要技术参数：焊接温度调节范围（C）0300工作电压（V）220加热板功率（W）2500油泵电动功率（W）750铣刀电动功率（W）1000二、 PE管热熔对接的要求：a) 需用专用的热熔对接机具。b) 应检查有无产品出厂合格证，并索要出厂检验报告；c) 一般适用于OD 90 mm管；管壁厚度 6mm。d) 适用于同种牌号、材质的管材与管材，管材与管件连接。性能相似，不同牌号材质的连接需试验验证。e) 不使用明火。f) 在寒冷气候（-5度以下）和大风环境下进行连接操作时，应采取保护措施，或调整连接工艺。三、 热熔对接连接（对接焊）工艺1、 焊接工艺曲线和参数聚乙烯管材的焊接一般分三个阶段，加热段、切换段、对接段，根据管子的不同规格和截面积制定其焊接参数。焊接工艺三个重要参数：温度、压力、时间。1) 温度的确定聚乙烯管材对接焊的最佳焊接温度为200230，一般生产厂家确定为21010；是聚乙烯材料的加工温度，在材料粘流态转化温度之上，只有在这种条件下，聚乙烯产生熔融流动，聚合物的大分子才能进行相互扩散形成缠绕，得到最大的强度和高质量的焊接结果；实践证明，温度低于180，即使加热时间长，也不能达到质量好的焊接结果。如果温度过高，将有可能激活分子链中的C键与氧发生反应，使材料降解，聚乙烯材料将受到氧化破坏。析出挥发性的物质和气体，材料结构发生变化，生成不饱和烃，出现杂质，从而使焊接质量降低。2) 时间的确定 加热时间的确定：焊接端面平整后10壁厚（mm）秒。加热时间的长短，决定焊接的质量；是否能将温度均匀传递到焊接面及一定的深度，在转换的阶段保持最佳的焊接温度。管端面熔化的最佳时间，是随着需要加热的面积增大而增大的，更重要的是对流和辐射传播的能量，会随着管壁厚度的增加而减小。管端面的不平度，造成热量的传递不均匀，窝藏空气，产生气孔，最终影响焊接质量，所以需要和压力密切的配合，在加热的同时施加一定的压力，平整焊接面，促进塑化，形成理想的焊接面进行热传递，然后降压吸热。 切换时间的确定：10 秒内尽可能地缩短，其端面冷却非常快，对接速度慢直接影响焊接质量。 冷却时间的确定：见表1；1.151.33壁厚（mm） 分钟。聚合物材料的导热性差，只有金属的几十分之一，冷却速度相应的缓慢，在冷却的时间内需要进行结晶，收缩，所以需要有充分的时间降到结晶温度，进行充分的晶粒生长，消除内应力，在一定的压力下冷却，避免焊接端面有缩孔。3) 压力的确定焊接压力和冷却压力根据焊接面的截面积0.15N/mm2；在21010的温度下，焊接时间、压力的取值，可以参照德国焊接协会DVS 220795的标准。 焊接工艺曲线压力时间tP0拖动P2(接缝)P1(焊接)端面平整吸热取板调压冷却总焊接时间加热段切换段对接段表1 聚乙烯管材热熔对接焊参数值（环境温度20）壁厚度mm端面平整凸起高度（压力P0.15N/mm2）（温度21010）mm吸热时间（压力P0.01 N/mm2）（温度21010）S（秒）切换时间取出热板对接S（秒）冷却时间（压力P0.15 N/mm2）保压状态下min（分） 4.50.5 45 5 64.5 7.01.040 70 5 66 107.0 12.01.570 120 6 8101612.019.02.0120190 810172419.026.02.5190260 1012243226.037.03.0260370 1216324537.050.03.5370500 1620456050.070.04.0500700 20256080四、 PE焊接操作：1、 焊接前的准备检查清洁热板；聚四氟乙烯（PTEF）涂层损坏需更换。其最大粗糙度为2.5m。1）清洁油路接头后接通油路。2）检查电源、电压、接地后接通电路，空转排气。3）热板升温，红灯亮后预热10分钟，热板表面温度为21010。4）安装与管材规格相符的卡具（卡具的要求：卡具与管子的焊接部位不同心度小于2）。管子的不圆度 5%。2、 焊接操作1) 打开机架，按工艺要求设置吸热时间和冷却时间。2) 卡管（管件）；调整同心度，必要时调整浮动悬挂装置或用辊杠支架将管垫平减小摩擦力。3) 放置铣刀锁安全锁。4) 启动铣刀，闭合机架，调整压力，端面进行铣削，形成连续屑后，降压力。5) 打开机架，开安全锁，取出铣刀。6) 闭合机架，a.记录拖动压力(P0)。b.检查间隙 0.3mm。C.错位量 管壁厚10。7) 加压到焊接压力，查管子是否卡紧。如果未卡紧或调整管子位置，需重复 （3）的过程。8) 打开机架，放加热板（焊接端面有灰尘需清洁）。9) 闭合机架加压到焊接压力(P1)=拖动压力(P0)接缝压力(P2)。10) 观察管端凸起高度，降压至拖动压力(P0)，同时按吸热计时按钮，计时开始。11) 蜂鸣器响吸热结束，打开机架，迅速取出热板，立即闭合机架，调整压力到焊接压力(P1)，同时按冷却计时按钮。12) 蜂鸣器响，冷却时间到，降压力，松开卡具螺丝取管，进行下一循环。b) 焊接注意事项：1) 必须测量电网、发电机电压，保证电压220V，防机毁。2) 必须测量加负载后的电压、机器外壳接地，保证人身安全。3) 与焊接端面接触的所有物件必须清洁，保证焊接质量。4) 加热板温度指示灯必须亮(红色)，保证焊接温度。5) 卡管必须留有足够的距离，保证焊接端面有效接触。6) 铣削时铣刀安全锁必须锁死，防止铣刀飞出伤人。7) 铣屑必须是连续的长屑，保证焊接端面有效接触。8) 铣削完必须先降压力,后打开机架,再停铣刀，防止端面出台阶。9) 取出铣刀、热板时不能碰伤端面，防止翻边不均匀有划伤。10) 凸起要求的高度必须是圆周，保证焊接有效面平整。11) 焊接压力必须加入拖动压力，保证有效焊接面的压力值。12) 熔融面相接触时严禁高压碰撞，保证焊接质量。13) 启动泵站时，方向杆应处于中位，保证电机无负载起动。14) 安装高压软管时接头必须清洁，防止泥沙进入液压系统。15) 机器远离酸碱或要有防护，保证机器的使用寿命。16) 必须保持机架镀铬导杆清洁勿划伤，保证不漏油和损失压力值。17) 热板必须清洁、无划伤、无油污及粘异物，保证焊接质量。18) N68抗磨液压油六个月更换一次，勿因小失大。19) 机器的电子部分不防水，严禁进水，阴雨天施工要有防护。20) 拆卸油管必须泄压，接头加防尘帽，保证下次安装顺利。第四章 技术管理措施第一节 技术管理技术管理，就是通过对施工项目的深入全面的了解和研究，综合本企业的实际，选用先进、科学的施工技术和管理技术，优化配备资源（人力、资金、设施、设备、技术和方法），最大限度地达到质量、工期和成本的统一，实现项目管理的既定目标。通过对施工技术活动的科学、系统、有效的管理，在施工过程中正确贯彻国家的各项政策；科学地组织各项技术工作；充分发挥技术的作用；建立良好的生产秩序；保证生产过程符合技术规律的要求；不断推进技术进步。我们将在项目施工技术管理中以项目法管理为模式；通过对技术管理人员的优化组合和动态配备，采用程序化和标准化管理的手段，明确各级技术人员的岗位和责任，制订工作质量考核标准，使项目施工技术管理成为工程“进度及时、质量创优、成本节约”的强有力的保证。施工项目技术管理工作由项目总工程师主持，项目工程部组织；业务上接受公司工程部、技术部的监督和指导。项目工程部在项目范围内负责施工技术管理、施工技术开发、技术文件和资料管理、项目施工调度以及项目技术经济分析与评价等工作。1、图纸会审和技术交底1）图纸会审（1）工程开工前对施工图纸进行会审是施工单位熟悉、审查设计图纸，了解工程特点、设计意图和关键部位的工程质量要求，帮助设计单位减少差错的重要手段；是避免技术事故或产生经济与质量问题、进行工程质量控制的一种重要且有效的方法。（2）图纸会审分外审和内审。a、外审由甲方组织主持，项目工程部组织项目部有关部门和人员参加；b、内审由项目工程部组织主持，项目各专业工长及公司有关部门参加；（3）图纸会审应有专人记录，综合会审形成的会审纪要作为设计技术文件执行。专业会审中提出的需经甲方或设计单位解决或澄清的问题，由项目工程部负责落实解决。（4）未经图纸会审的工程不得开工。2）技术交底（1）技术交底对保证工程施工质量至关重要，目的是使参与施工的人员熟悉和了解所担负工程的特点、设计意图技术要求、施工工艺和应注意的问题。（2）技术交底应进行分级管理：a、设计交底，由甲方主持，项目工程部组织项目部有关人员参加；b、项目技术交底、单位工程技术交底、分部（分项）技术交底项目工程部组织进行。（3）各级技术交底的交底人应填写技术交底记录。（4）未经技术交底的工程不得施工。2、施工交接管理1）工序交接工序交接是施工过程中项目部内部进行的技术管理行为，是加快施工进度、保证施工质量的重要措施。为使交接按程序进行，应建立工序交接制度。工序交接应在该工序施工作业完毕、并经规定的检查、难的合格后进行。由施工队长组织交接班组在自检、互检、交接检，验收合格的基础上交接。在三检（自检、互检、专责检）一评（质量评定）合格的基础上交接。（1）内部工序交接，由项目工程部技术人员组织施工班组交接；（2）施工队间进行的工序交接，由项目工程部单位工程技术负责人（土建）或专业技术负责人（安装）组织，并办理工序交接记录，记录一式二份，签署后交接双方专业技术人同各保留一份。2）竣工交接（1）竣工交接指项目部完成合同中某一单位工程的全部施工安装任务、具备合同规定的工程交接条件时，项目部向甲方办理的工程移交。（2）竣工交接时必须具备以下备件：a、交接范围内的工程已按设计文件和合同的内容全部建成；b、工程质量达到了有关施工和验收规范规定的标准及设计文件要求；规定提交的技术资料的文件齐全，并经检查合格；（3）竣工交接由项目工程部组织和协调a、工程达竣工条件时，由项目工程部组织有关人员对工程竣工条件逐项检查，确认后填定竣工报告，提交甲方；b、甲方组织有关单位进行竣工条件确认，包括三查四定工作；c、同时，项目质量管理部整理工程质量评定资料，组织填定单位工程质量评定表，提交甲方与质量监督部门；甲方组织有关单位经过验评，作出总体评价，签署意见。d、当竣工条件确认中甲方提出的问题处理完毕，同时完成质量评定后，项目工程部填定工程交接证书提交甲方，并协同甲方组织有关单位签署证书；e、竣工报告、单位工程质量评定、工程交接证书一式四份，签署后一份由甲方代表保留，三份返回项目工程部，按公司有关规定及时汇总竣工资料，并整理、装订成册，按合同规定份数由项目工程部移交甲方；其中一份由项目工程部保存，工程结束时送公司档案科办理存档。（4）竣工交接后，交接范围内工程由甲方负责保管、使用、维护，但不能解除施工单位对施工质量的责任。因特殊原因，竣工交接中商定的施工遗留问题，仍由施工单位负责处理。3、施工质量问题处理和冬期施工技术管理1）施工质量问题处理处理质量问题应达到安全可靠，不留隐患，满足生产、使用要求，经济合理的目的。处理中应重视分析和消除产生质量问题的原因，并举一反三，防止类似问题的再发生。项目工程部专业工程师负责编制处理方案，按分级管理原则审批后实施。施工质量问题实施返工之后应重新进行检验和评定；对实施让步接收的施工质量问题，必须取得甲方和设计单位的签证。2）冬期施工技术问题第二节 标准规范本工程所需的标准、规范有：1、施工技术规范GB50268-97给水排水管道施工及验收规范GBJ141-90给水排水构筑物施工及验收规范GBJ201-83土方与爆破工程施工及验收规范GBJ202-83地基与基础工程施工及验收规范GB50204-92混凝土结构工程施工及验收规范GBJ208-83地下防水工程工程施工及验收规范GB11837-89混凝土管用混凝土抗压强度试验方法GBJ50235-97工业金属管道工程施工及验收规范GBJ236-82现场设备工业管道焊接工程施工及验收规范CJJ8-85城市测量规范GB50221-95膨胀土地区建筑技术规范SGD3-2000四川省市政工程定额2、施工安全技术标准GB50194-93建筑工程施工现场用电安全规范JGJ46-88施工现场临时用电安全技术规范JGJ33-86建筑机械使用安全技术规范3、其他有关技术标准和规范第五章 质量控制措施1、该工程工期短，技术难度大，质量要求高。为保证按期、优质完成工程施工任务，确保工程一次创优，公司决定将该工程列为重点进行管理和组织，并将该工程列为公司A类创优工程项目。公司质量体系的各部门将在人员组织，思想教育，技术保证
