广西桂平市锡基坑矿区0～23线铅锌矿采矿设计

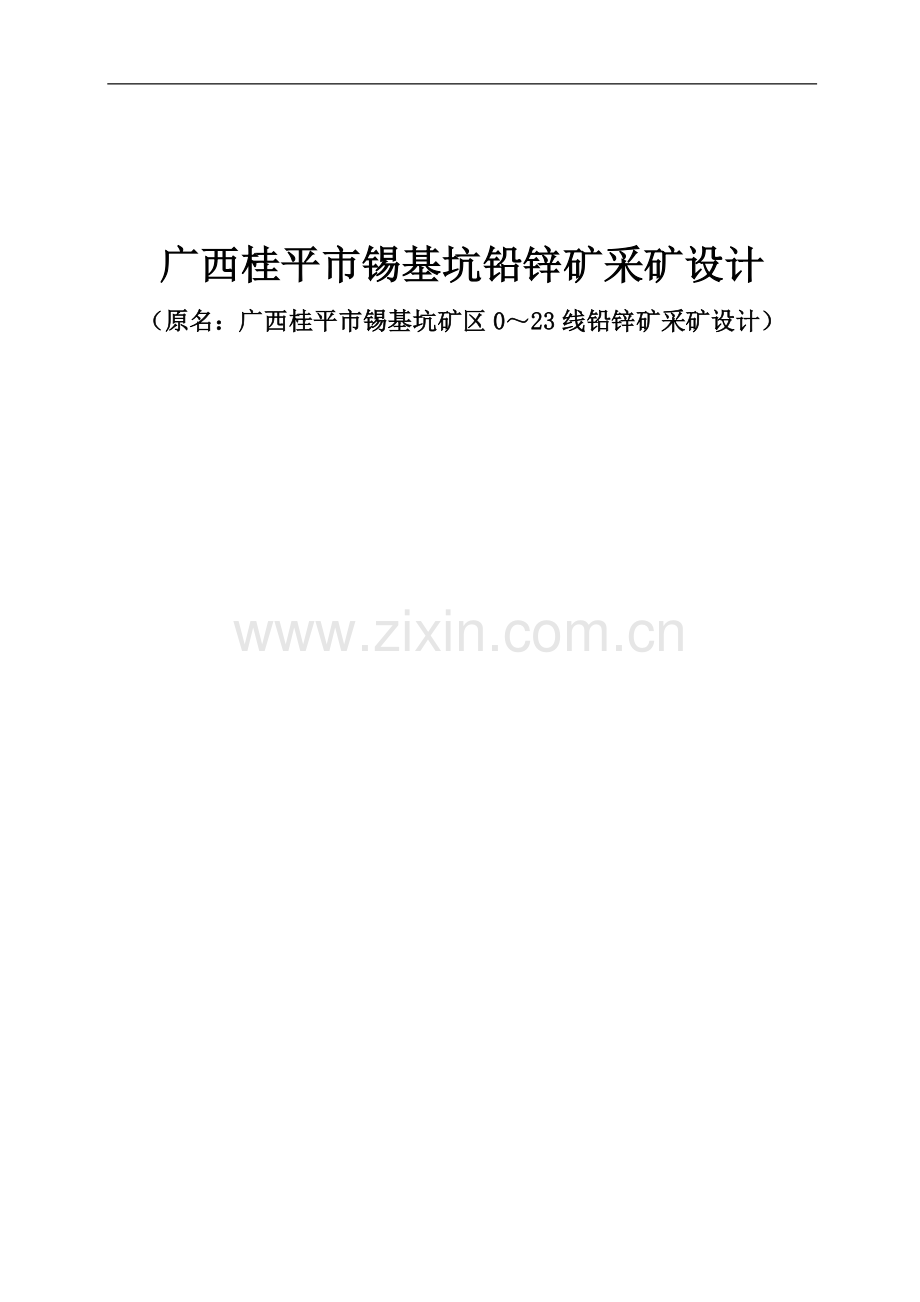

广西桂平市锡基坑铅锌矿采矿设计
（原名：广西桂平市锡基坑矿区0～23线铅锌矿采矿设计）

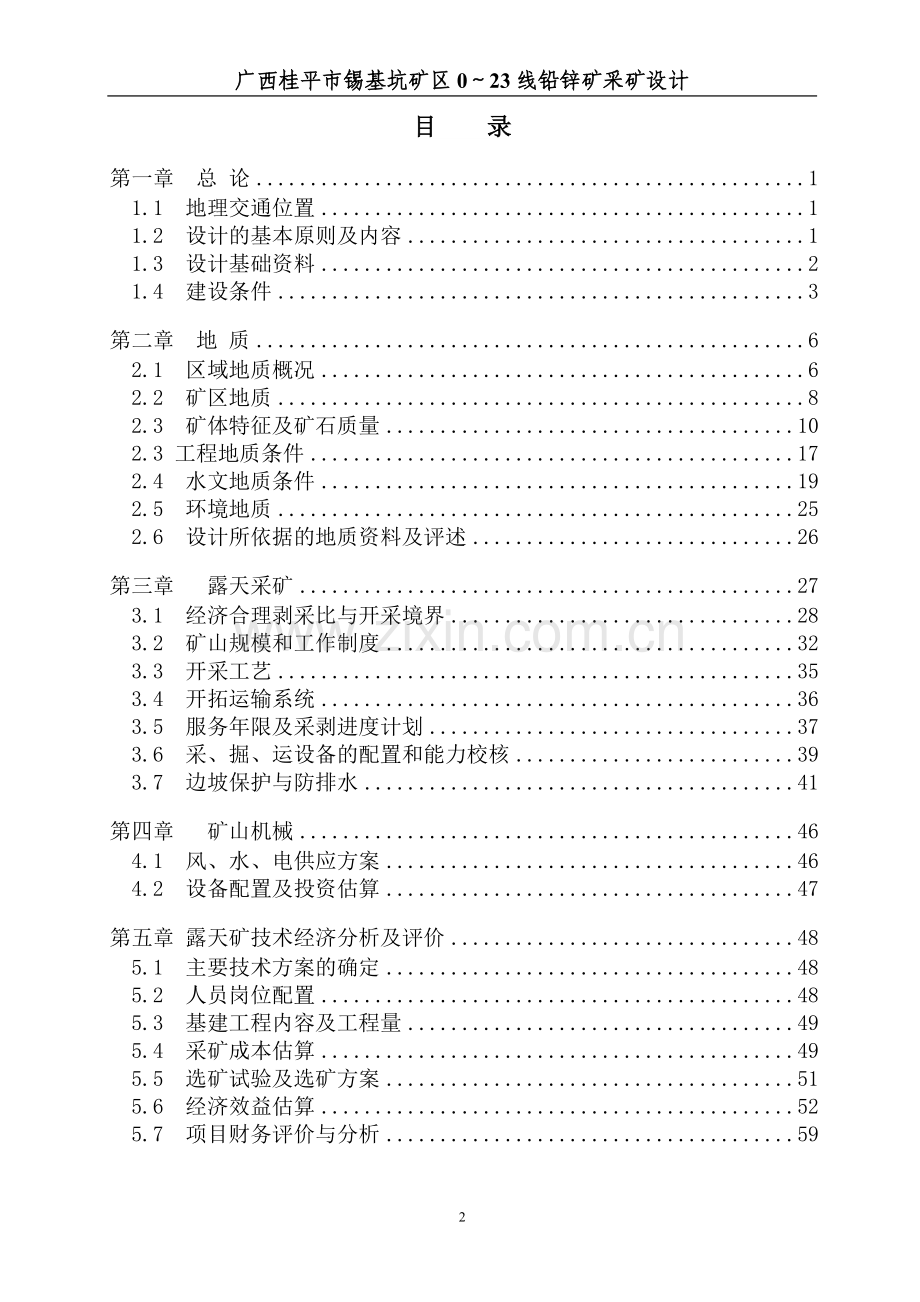

目 录
第一章 总 论 1
1.1 地理交通位置 1
1.2 设计的基本原则及内容 1
1.3 设计基础资料 2
1.4 建设条件 3
第二章 地 质 6
2.1 区域地质概况 6
2.2 矿区地质 8
2.3 矿体特征及矿石质量 10
2.3 工程地质条件 17
2.4 水文地质条件 19
2.5 环境地质 25
2.6 设计所依据的地质资料及评述 26
第三章 露天采矿 27
3.1 经济合理剥采比与开采境界 28
3.2 矿山规模和工作制度 32
3.3 开采工艺 35
3.4 开拓运输系统 36
3.5 服务年限及采剥进度计划 37
3.6 采、掘、运设备的配置和能力校核 39
3.7 边坡保护与防排水 41
第四章 矿山机械 46
4.1 风、水、电供应方案 46
4.2 设备配置及投资估算 47
第五章 露天矿技术经济分析及评价 48
5.1 主要技术方案的确定 48
5.2 人员岗位配置 48
5.3 基建工程内容及工程量 49
5.4 采矿成本估算 49
5.5 选矿试验及选矿方案 51
5.6 经济效益估算 52
5.7 项目财务评价与分析 59
第六章 露天安全及环保对策 60
6.1 矿床开采对环境的影响 60
6.2 安全距离的验算、采空区处理的环保基本对策 60
6.3 生产安全 62
第七章 井下开拓 62
7.1 矿山开拓井巷位置的选择原则 63
7.2 开拓系统的选择 63
7.3 基建工程量及基建进度 66
第八章 井下采矿 69
8.l 采矿方法选择 69
8.2 标准矿块采矿结构参数 70
8.3 采准与切割 70
8.4 矿石回采工艺及顺序 70
8.5 露天转井下造覆盖层 71
8.6 生产规模和服务年限 71
8.7 地下开采投资估算及概略经济分析 73
第九章 矿山机械 75
9.1 提升方法选择 75
9.2 设备选择 76
第十章 井下通风 80
10.1 矿山通风系统 80
10.2 风量计算 80
10.3 矿井通风阻力计算 81
10.4 风机选择 81
10.5 局部通风 82
第十一章 井下排水 83
11.1 矿坑涌水量 83
11.2 排水方式、设备的选择与计算 84
11.3 水仓 85
11.4 综合防洪排水措施 86
第十二章 井下供气与供电 86
12.1 全矿供气计算及设备选择 86
12.2 供电 87
12.3 供电系统 88
第十三章 安全专篇(露天、井下) 89
13.1  设计依据 89
13.2  工程概述 91
13.3   地质安全影响因素 94
13.4  矿床开采安全评述 99
13.5  总平面布置 102
13.6  机电和其它 103
13.7  矿山安全机构及设施 104
13.8 防止安全事故的其它措施 107
13.9 环境保护 109

附 图 目 录
0～23线矿区工业场地总平面布置图 桂铅锌采-1
露天开采最终境界平面图 桂铅锌采-2
露天开采最终境界15线、23线剖面图 桂铅锌采-3
露天开采最终境界1线、9线剖面图 桂铅锌采-4
露天开采最终境界37米水平分层平面图 桂铅锌采-5
露天开采最终境界30米水平分层平面图 桂铅锌采-6
露天开采最终境界23米水平分层平面图 桂铅锌采-7
露天开采最终境界16米水平分层平面图 桂铅锌采-8
露天开采最终境界9米水平分层平面图 桂铅锌采-9
露天开采最终境界2米水平分层平面图 桂铅锌采-10
露天开采最终境界-5米水平分层平面图 桂铅锌采-11
露天开采最终境界-12米水平分层平面图 桂铅锌采-12
露天开采最终境界-19米水平分层平面图 桂铅锌采-13
露天开采最终境界-26米水平分层平面图 桂铅锌采-14
露天开采第一年开采计划图 桂铅锌采-15
露天转地下-62米水平开拓运输系统平面图 桂铅锌采-16
露天转地下-100米水平开拓运输系统平面图 桂铅锌采-17
露天转地下开拓运输系统1线剖面图 桂铅锌采-18
露天转地下开采开拓、通风、排水、运输系统纵剖面投影图 桂铅锌采-19
露天开采供电系统图 桂铅锌采-20
地下开采供电系统图 桂铅锌采-21
无底柱采矿法标准方案图 桂铅锌采-22
开拓系统主、副井垂直、水平向剖面图 桂铅锌采-23

附件：1、广西泰宝公司《企业法人营业执照》（副本复印件）
2、矿产资源勘查许可证
3、广西地勘局桂地矿函[2004]47号
4、广西地矿资源公司桂地矿司[2006] 函字01号
5、桂平市发展和改革局浔发改登字[2006]20号

32

第一章 总 论
1.1 地理交通位置
广西桂平市锡基坑铅锌矿位于桂平市南西230°方向直距26㎞的锡基坑一带。地理坐标东经109°50′30″～113°51′15″，北纬23°16′00″～23°16′45″，行政区划隶属广西桂平市。
锡基坑矿区面积 1.77㎞2 ,北西距桂平市石龙镇9km, 西距贵港市大圩镇7㎞ ,有简易公路相通，交通极为便利( 见交通位置图 )。

1.2 设计的基本原则及内容
设计的基本原则是按照矿方委托设定的生产能力，充分利用现有的地形地貌，结合地质及周边环境,采用合理的采矿方法，高效、安全地开采。具体体现在以下几点：
1. 矿山开采可采用露天和井下相结合的形式，以最优化进行开采，露天以公路运输开拓，井下开拓可采用竖井或斜井开拓系统，根据矿区资源情况进一步验证矿床生产能力，初步确定露天采矿能力为45万t／a；
2. 产品为单一原生矿，采出块度：≤350mm；采区矿石经露天公路或井下由主井提升至地表，运往选厂；
3. 开采范围：申请矿区范围内-100m标高以上矿体；
4. 技术经济指标：充分考虑矿山现状，选定合适的采矿方法及相应的技术经济指标；
5. 设计出露天和井下运输提升、水电、机修、交通等设施；坑内采装运设备，配备和尽量采用小型矿山通用的设备，以方便设备使用、管理和维护；
6. 考虑对各矿体主副井、工业场地设施设计，并考虑尽量充分延长其服务年限；
7. 资金来源：本工程属于新矿区一期开采项目，资金自筹。
本次设计的主要内容（主要是针对采矿部分）：
1. 露天和井下中段开拓运输系统的优化和选择；
2. 采矿方法的比较与选择、采区生产能力校核；
3. 矿井通风、排水、供风、供电等；
4. 基建、生产进度计划；
5. 基建工程投资概算及经济评价。
1.3 设计基础资料
本次设计是依据以下基础资料进行编制的：
（1）广西第六地质队编写、广西第六地质队和广西地矿资源勘查开发有限公司2004年3月联合提交的“广西桂平市锡基坑矿区0～23 线铅锌矿详查报告”。
（2）2005年10月南宁储伟咨询有限公司提供的“《广西桂平市锡基坑矿区0～23 线铅锌矿详查报告》评审意见书（桂储伟审[2005]85号）”。
（3）广西国土资源厅关于《广西桂平市锡基坑矿区0～23 线铅锌矿详查报告》矿产资源储量评审备案证明，备案文号：桂资储备案[2005]63号。
（4）2006年6月广西桂平市锡基坑0～23 线铅锌矿设计编制委托书。
（5）国土资源部关于《矿产资源开发利用方案编写内容要求》及桂国土资办[200]47号文附件2《矿产资源开发利用方案编写内容要求的补充说明》；
（6）国土资发[1998]98号文《关于加强对矿产资源开发利用方案审查的通知》；
（7）中华人民共和国国家标准GB16423－2006《金属非金属矿山安全规程》。
1.4 建设条件
1.4.1 探矿权登记变更情况
广西桂平市福禄锌矿普查（其范围包括锡基坑铅锌矿区），1991年7月至1998年10月由广西有色地勘局273 队进行了勘查登记，1998年因结构调整经发证机关批准改由广西有色地质勘查总院登记，2003年转为广西地质勘查总院，有效期限2003年6月25日至2005年7月1日，地质勘查工作由广西第六地质队进行；由于广西地勘局结构再次调整和矿业开发的需要,局决定将广西桂平市福禄铮矿普查探矿权南部的锡基坑矿区 O～23 线铅锌矿普查转给广西地矿资源勘查开发有限责任公司进行勘查登记 , 其地理坐标为 : 东经109°50′30″～109°51′15″北纬23°16′00″～23°16′45″, 面积 1.77Km2, 勘查证号为 4500000540453, 有效期限 :2005年7月1日至 2007年7月1日。2006年6月26日广西国土资源厅以桂探转[2006]29号《探矿权转让审批通知书》同意广西地矿资源勘查开发有限责任公司将广西桂平市锡基坑锌矿普查项目探矿权转让给广西泰宝矿业开发有限责任公司，并且于2006年7月10日完成转让工作。广西泰宝矿业开发有限责任公司取得广西桂平市锡基坑锌矿普查项目探矿权，勘查证号为 4500000620428, 有效期限:2006 年7月10日至 2007 年 7 月 1 日 ( 详见附件 )。
1.4.2 矿权范围及地质资源
广西桂平市锡基坑矿区开采矿权范围由4个拐点圈定，各拐点的坐标如下：
拐点号 X Y
A 2574588.90 19381471.60
B 2575973.50 19381482.70
C 2575963.30 19382761.80
D 2574578.80 19382750.80
矿区面积：1.77㎞2；
拟申请采矿权矿区范围（含标高）与探矿权范围一致。
广西第六地质队对本矿区进行了主要的地质勘查工作，铅锌矿资源储量估算范围由25个拐点圈定（见表1－1）。
表1-1 资源量估算范围拐点坐标一览表
拐点
坐标
面积
拐点
坐标
面积
编号
X
Y
〈km2〉
编号
X
Y
〈km2〉
1
2575910
13981966

14
2574862
19382301

2
2575778
19382241

15
2574745
19382315

3
2575824
19382263

16
2574648
19382226

4
2575791
19382331

17
2574600
19382133

5
2575745
19382309

18
2574600
19381868

6
2575725
19382351

19
2574663
19381731

7
2575280
19382148
0.54
20
2574885
19381792

8
2575243
19382236

21
2574970
19381839

9
2575308
19382370

22
2575195
19381825

10
2575286
19382414

23
2575398
19381878

11
2575016
19382282

24
2575459
19381883

12
2575034
19382355

25
2575667
19381954

13
2575003
l9382419

资源储量估算标高：＋40m至－147.5m，矿体埋深0～186m。
资源量估算结果如下：
锡基坑矿区范围大，长达4.4㎞,宽达1.3㎞, 面积达543.1万m2,赋存小矿体多，矿体集群锡基坑矿区内共计有 9 个矿体 , 其中以①、②、③、⑤和⑥等 5 个矿 体规模较大 , ④、⑦、③、⑨矿体规模较小。其它零星矿体多数为单工程见矿(或单线见矿未编号 )，共估算出矿区（333＋333低）矿石储量为969.45万t，其中工业矿石量594.61万t。低品位矿石量374.84万t。
(一) 矿石品位 Pb ≥ 1% 或 Zn ≥ 2%
资源量 (333):矿石量 594.61 万t, 铅 + 锌金属量274754t, 其中铅42403t, 锌 231351t,平均品位Pb0.71% 、 Zn3.89% 。
(二) 矿石品位 0.5% ≤ Pb ∠ 1% 或 1% ≤ Zn ∠ 2%
资源量 (333):矿石量 374.84万t, 铅 +锌金属量 60385t, 其中铅 9928t, 锌50457t,平均品位 :Pb0.26% 、 Zn1.35% 。
由于本矿区的探矿权经多次变更，最终由广西第六地质队编写《广西桂市锡基坑矿区0～ 23 线铅锌矿详查报告》，提交报告单位为广西第六地质队和广西地矿资源勘查开发有限公司。该报告于2005年5月25日委托南宁储伟资源咨询有限责任公司进行评审，该报告经修改后于 2005年10月报南宁储伟公司复核，评审认为该矿区（333）矿石量占全部矿量的比重基本达到标准，基本上控制了设计范围内矿体的形态、产状、规模,基本可作设计依据。主要矿体储量计算结果及变化情况详见表1—2。
表1-2 矿区资源储量表
资源量
性质
矿石品位
范围〈%〉
资源量
类型
矿石量
〈万t)
平均品位(%〉
金属量(t〉
Pb
Zn
Pb
Zn
Pb+Zn

查明

Pb ≥ 1 或 Zn ≥ 2
(333)
686.98
0.71
3.90
48827
268293
317120
0.5≤ Pb ∠ 1 或 1 ≤ Zn ∠ 2
427.73
0.26
134
11322
57552
68874
合计
1114.71
0.54
2.92
60149
325845
385994

采空

Pb ≥ 1 或 Zn ≥ 2
0.5≤ Pb ∠ 1 或 1 ≤ Zn ∠ 2
92.37
0.70
4.00
6424
36942
43366
52.89
0.26
134
1394
7095
8489
合计
145.26
0.54
3.03
7818
44037
51855

保有

Pb ≥ 1 或 Zn ≥ 2
594.61
0.71
3.89
42403
231351
273754
0.5≤ Pb ∠ 1 或 1 ≤ Zn ∠ 2
374.84
0.26
1.35
9928
50457
60385

合计

969.45
0.54
2.91
52331
281808
334139
注：1、表内所列矿量是矿山在地质剖面图及报告的基础上，根据本次设汁作了核算后得出的结果。
2、储量计算方法均用垂直和水平断面法计算,单位万吨。

广西地勘局2004年5月21日以桂地矿函[2004]47号同意广西桂平市锡基坑铅锌矿开发项目立项。建设单位为广西地矿资源勘查开发有限责任公司。后因开发投资资金问题，经广西地勘局同意，决定引入资金共同开发。后由广西地矿资源勘查开发有限责任公司与开发商共同组建了广西泰宝矿业开发有限责任公司，因此现由广西泰宝矿业开发有限责任公司申请建矿开采。
申请开采矿区范围与勘查矿区范围相同，开采标高40m至－100m。开采方式为露天和地下联合开采（具体原由见后面章节论述）。生产规模：露天开采45万t/年，地下开采5万t/年。最终产品方案为铅精矿（Pb50﹪）和锌精矿（Zn52﹪）。
本设计范围内为多个矿体群之中的有一定开采价值的矿体。
各采区矿体及上下盘围岩均较一般稳固，矿体倾角以倾斜为主，矿体倾角较小，为15～30°。
1.4.3 采区现状
本设计的矿区是一个地面部分矿体进行过浅表露天、井下小量开采的新建矿山,矿体的小量开采及部分矿体已露头,证明了地质资料的可靠性，而本设计矿区的多个矿体属一个矿体群中的各个分支,基本集中在一起。
受广西泰宝矿业公司桂平市锡基坑铅锌矿委托，黄石冶矿工程设计院有限责任公司承担广西桂市锡基坑矿区0～23 线铅锌矿开采方案的设计工作,设计依据资料由该矿提供。
第二章 地 质
2.1 区域地质概况
一、地层
本区主要分布有泥盆系、部分石炭系、白垩系和第四系。现由老到新简述如下 :
(一) 泥盆系 (D )
1 、下泥盆统（D1）
分布于测区北侧石龙—大墩坳以北一带，分布有 : 莲花山组(D1l) 、那高岭组 (D1n) 、郁江组 (D1y) 。主要岩性为泥质粉砂岩、钙质粉砂岩、泥岩、页岩、铁质粉砂岩、细砂岩、底砾岩等。
2 、中泥盆统 (D2)
主要分布于测区中部地区。分布有:四排组 (D2s) 、东岗岭组 (D2d),四排组主要岩性为白云岩夹泥炭质灰岩;东岗岭组为该区含矿层位，主要岩性为:上段为灰岩，下段白云岩。矿体赋存于下段白云岩中。
3 、上泥盆统 (D3)主要分布于测区的东南部。分布有：融县组 (D3r) 、榴江组 (D3l) 。
岩性为灰岩、白云岩、硅质岩等。
(二) 石炭系(C )
主要分布于测区中南部的马安寨—天鹅塘一带 , 有下统岩关阶 (Cd)和大塘阶 (C1d), 主要岩性为白云岩、灰岩、白云质灰岩等。
(三) 白垩系 (K)
主要分布于测区东南角，罗容一带有零星分布。岩性有底砾岩、细砂岩、泥质粉砂岩等。
(四) 第四系(Q)
分布于测区西北角，锡基坑—黄塘一带及测区东部广大地区。为亚粘土、亚砂土层等。
二、构造
矿区处于南华准地台大瑶山凸起南西段，大瑶山—龙山复式背斜的东南翼，主要构造线呈北东向为主。
(一) 褶皱
主要分布有石龙—独木向斜和大墩拗背斜，次一级背向斜比较发育 ,如锡基坑背斜等。
(二) 断裂
区内北东向断裂比较发育 , 其次为北西向断裂。现将它们的主要特征简述如下 :
1、北东向断裂
分布于测区南西至北东一带。主要有富塘—马安岭断层 (F8), 该断层切割了泥盆系，后被北西向断裂错断，倾向北西，倾角不详，属逆断层性质，长大于2OKm 。
2、北西向断裂
主要有双井村断层 (F1) 、白沙断层 (F3) 。
(1) 双井村断层 (F1)
出露于测区南西侧，切割泥盆系和石炭系，走向北西，倾向不明。长约 11Km 。
(2) 白沙断层(F3)
出露于测区中东部，切割白垩系、石炭系，走向北北西、倾向北东东，倾角 72○ 。属正断层，长大于20 Km。
三、岩浆岩
在测区的北东侧罗容大岭分布有燕山早期中性～基性杂岩体。主要岩性有闪长岩、正长岩、二长岩、辉绿汾岩等，其它地方未见有分布。
2.2 矿区地质
本矿区为平原区，基岩出露不好，绝大部分为第四系覆盖，只有在北东部、北西角、南西角及采坑有零星基岩露头。现根据钻孔及个别采坑资料综合叙述如下 :
一、地层
(一) 泥盆系(D )
分布地层为中泥盆统东岗岭组 (D2d) 。根据该组岩性特征分为上、下二个岩性段，即下段 (D2d1) 白云岩、上段 (D2d2) 灰岩。
1、中泥盆统东岗岭组下段白云岩 (D2d1)
该段主要分布于锡基坑背斜轴部及南东翼的 9～23线间。岩石呈灰色、浅灰色、灰黑色等，细粒—微细粒结构、中粒结构及不等粒结构 , 中—厚层状构造，以中层状为主。岩石主要由白云石组成，其次为少量方解石、泥质、炭质、铁质等，局部见有细粒状黄铁矿分布。岩石中裂隙普遍发育，裂隙中充填有白云石细脉及含铅绊、重晶石脉等。在17线 CK363 、CK361、23线CK353、 0 线CK411、19 线 CK33、9 线 CK301 等该段白云岩中发育溶洞，溶洞高一般20m 左右，个别40m，多分布于矿层底板。其充填物为角砾状岩石或细砂状岩石碎屑等。
本段为本区的含矿层,所有铅锌矿体均赋存于其中。据0线 CK4 揭露，该段地层厚度大于20Om。
2 、中泥盆统东岗岭组上段灰岩 (D2d2)
该段主要分布于锡基坑背斜轴部、北西翼 0～23 线及东南翼 10～9 线间。岩石呈灰色，浅灰色或灰黑色。致密、微粒结构及生物碎屑结构，薄层至中厚层状构造。岩石主要矿物成份为方解石，其次为少量泥质及微量铁质、炭质等。局部见有细粒状黄铁矿呈星点状分布，并有圆形、弧形及不规则状的方解石质生物碎片零星分布。岩石中还见不规则状的方解石细脉穿插。
本段地层厚度不详，据0线 CK412 揭露，厚度大于175m。
(二)第四系(Q)
矿区中绝大部分为第四系掩盖。由于基岩起伏不平，因而浮土厚度变化也较大，其中东部较薄，一般在1m 左右，西部较厚，多达5m 以上。
浮土层上部为厚约 0.2Om 植物生长层，中部为褐色砂质粘土或砂土层，并分布有浑圆度较好铁锤质结核，下部接近基岩附近或地势低洼处为黄色粘土。
二、构造
矿区中自然露头极少，基岩绝大部分被浮土掩盖。因此，对了解矿区构造特征极为困难。现从矿区中施工的钻孔和探槽资料综合分析，认为矿区内存在北东向背斜及其相配套的次一级小背斜和小向斜。同时在 0 线和 9 线至 11 线之间推测有断层分布。现将其基本特征分述于下。
(一) 褶皱( 锡基坑背斜 )
该背斜分布于矿区中部 , 贯穿全区。呈北东～南西向舒缓波状延伸 ,走向北东30°左右，长度大于1.8km, 南西段岩层倾角稍陡(30～40°), 北东段倾角较缓 (10～ 15°), 背斜北西翼出露较宽，东南翼较窄， 两翼均出现小褶曲，构成小的背、向斜。背斜轴部岩性为白云岩，两翼为灰岩及白云岩。北西翼岩层倾向290°左右，南东翼岩层倾向120°左右。
在锡基坑背斜两翼均分布有小向斜和小背斜 , 轴部走向与锡基坑背斜斜走向大致一致，轴部岩性为灰岩或白云岩。
(二) 断层
根据钻孔资料分析，在 O 线东端 CK4 与 CK412 之间有一条北东向推测断层 (F1) 和 9 线与 11 线之间有横推断层 (F2) 。现将其基本特点简述如下 :
1 、F1 断层：分布于O线 CK4与CK412之间(两孔间距10m), 断层两侧岩性变化大，而且矿层突然缺失。在 CK4 中见到多层铅锌矿体，而在CK412 没有揭露到矿体；CK4上部岩性为灰岩，中下部为白云岩，而 CK412 全部为灰岩。推测断层倾角近直立，断层北西盘上升，南东盘下降，切割深度大于 225m 。
2 、F2 断层：在9线与11线东部之间。从K21-1、K20-2和K20探槽与9线东面钻孔资料分析，认为在9线与11线东部之间存在一条横推断层 , 将①号矿体向东平推140m 左右。( 探槽揭露，因浮土太厚以及水大，施工没有达到地质目的。因而该断层属推断性质 ) 。
3 、节理
矿区内节理较发育，主要分布在白云岩之中，多数节理被白云石脉及重晶石脉充填。其中一组节理走向与锡基坑背斜走向大致相同，倾角近似直立。含矿重晶石脉多充填在该组节理中。其它组节理多成不规则状相互穿插。
2.3 矿体特征及矿石质量
一、矿体特征
锡基坑矿区内共计有9个矿体，其中以①、②、③、⑤和⑥等5个矿体规模较大，④、⑦、③、⑨矿体规模较小。其它零星矿体多数为单工程见矿(或单线见矿未编号 ) 。矿体主要分布在锡基坑背斜接近轴部及两翼，其产状与两翼岩层产状基本一致，分布在南东翼者倾向南东，分布在北西翼者倾向北西，倾角除个别大于30° 外，一般在20°左右，故大多数矿体较平缓，矿体走向与锡基坑背斜走向一致。矿体在平面上由南西至北东，从 8 线至 23 线长度达1400 多m。由西向东，矿体平行排列分布宽度达800多m。在垂直方向上，分布最浅者出露地表，埋藏最深者达200 多m，多数矿体分布于地表以下70m 范围内。矿体呈层状，似层状、透镜状等。矿体赋存于 D2d1 白云岩中，具体部位一般位于白云岩顶部往下 8.00m 以后。 现将矿区中主要矿体( ①、②、⑤号矿体 ) 特征叙述如下，其它矿体特征列于表 2-1。
②号矿体 :为矿区最大矿体。出露于锡基坑背斜北西翼之次级向斜两 翼的5～23 线之间。走向与锡基坑背斜基本一致。矿体沿走向长大于 120Om

表2-1 锡基坑矿区0～23 线矿体特征表
矿体编号
分布位置
矿体长度
矿体
矿体产状
平均厚度
Pb+Zn
(勘探线)
(m)
形态
倾向（°）
倾角（°）
(m〉
平均品位(%)
①
0～16
800

110～120或280～300
15～25
5.69
4.32
②
0～23
1200
层
300或120
15～35
5.03
5.01
③
0～15
800
状
300或120
15～30
2.7
4.78
④
11～15
200
、
110
15～28
2.15
3.89
⑤
1～13
650
似
300或120
15～28
2.82
4.68
⑥
9～11
200
层
120
10～35
3.22
7.40
⑦
0～1
150
状
120
20～5
4.77
5.03
⑧
0～1
150

120
10
5.18
4.48
⑨
0～31
150

120
25
4.04
4.00

东西宽330m(15线 )～420m(23线)，平面上呈扇形展布。地表出露比较规则，其中 15～23 线地段北西翼出露较窄，宽5～1Om, 南东翼出露较宽，宽10～20m, 最宽在17线达40m, 在13 线分成四条手指状。
矿体呈层状、似层状，与地层产状基本一致。沿走向或倾向常有分枝复合现象。矿体产状：南东翼倾向290°左右，北西翼倾向 100°～112°, 倾角10°～20°, 局部125°左右。矿体埋藏最深在7 线CK17, 深达63m 。多分布于地表至海拔标高Om 之间。矿体最厚分布在 15～19 线，最厚16.30 m, 单工程一般厚 1.04～12.83m, 平均厚5.03m, 厚度变化系数为 84%，厚度较稳定。单工程铅锌品位 :Pb0.15%～3.75%,Zn152%～8.40%,Pb+Zn平均品位 5.01%, 品位变化系数为38%, 品位均匀。品位变化与厚度大小关系不明显。
该矿体最低工业品位资源量 (333) 铅 + 锌金属量达 165365t, 占矿区 0～23 线资源量的 52% 。
①号矿体：为矿区最大矿体之一。出露于锡基坑背斜南东翼及北西翼
(0 线 )。分布于 O ～15 线之间，走向北东30○ ，与锡基坑背斜基本一致 , 矿体沿走向长大于80Om 。平面上呈舒缓波状分布，出露不太规则，在9线与11线之间，被F2 横推断层往东平推140m左右，在2线呈分叉状。O线出露宽达10Om左右，其它地段10～30m。矿体呈层状、似层状，产状与地层产状基本一致，沿走向或倾向常有分技复合现象。沿倾向方向最宽在5 线，达300m左右。矿体倾向南东 (110～120°)，倾角15 ～20°之间，局部35°左右，矿体埋藏最深在3线，深达119m, 一般分布在自地表到海拔标高 -50m之间。矿体厚度最厚分布在O线和9线 (5.01～14.49m)，一般在2.17～6.24m 之间，平均5.69m, 厚度变化系数为75%, 厚度较稳定。单工程铅锌品位 :Pb 0.17%～2.22%;Zn2.22%～22.96%,pb+Zn 平均品位4.32%，品位变化系数为28%，品位均匀。一般情况下，厚度增大铅锌品位相对也高。
该矿体最低工业品位资源量(333) 铅 + 锌金属量达79516t, 占矿区 O ～23 线资源量的25% 。
⑤号矿体：为矿区较大矿体之一。分布于锡基坑背斜北西翼次级向斜 两翼的 1～13 线之间，位于②号矿体下部。走向北东10～15°, 矿体长 650m, 西南端宽65m, 北东端(11线)宽260m产状与地层产状基本一致，倾 向120○或300○左右，倾角一般 15○～25○ ，矿体厚度一般 1.00～2.72m,最厚10.49m, 平均2.82m, 厚度变化系数为87%，单工程品位 :Pb0.10%～ 2.43%,Zn 2.40～10.05%,Pb+ Zn平均品位 4.68%, 品位变化系数为52%。
该矿体最低工业品位资源量(333)铅 + 锌金属量达34305t，占矿区 O～ 23 线资源量的 11% 。
全矿区保有工业矿石量594.61万t ,平均品位为：Pb：0.71%,Zn ：3.89%；低品位矿石374.84万t ,平均品位为：Pb：0.26%,Zn ：1.35%,全矿区平均品位Pb：0.54%,Zn ：2.91% 。
二、矿石质量
(一) 矿石矿物成分
据岩矿鉴定资料，本矿区矿石矿物成份较为简单。金属矿物为闪锌矿、硫锑铅矿、方铅矿、黄铁矿、磁黄铁矿等，其中闪锌矿占70% 左右，脉石矿物为白云石及少量重晶石。
现将各矿物特征分述如下 :
1 、金属矿物
①闪锌矿
约占金属矿物的 70% 左右，为主要的有用矿物。可分为浅色和深色两
种 ，前者占大多数，后者占少数。浅色者呈淡棕色，深色者呈较深的棕色。粒径较细 , 一般在 0.018～0.027mm 左右。
②硫锑铅矿
为矿区中主要含铅矿物，约占金属矿物10%左右。呈铅灰色，略浅于方铅矿。呈他形不规则粒状集合体及细脉状产出。
③方铅矿
含量较少,约占金属矿物1% 左右。呈银灰色,致密集合体与硫锦铅矿连生。
④黄铁矿
含量约占金属矿物 20% 左右。呈脉状集合体产出者最多 , 粒径一般
0.1mm 左右。
⑤磁黄铁矿
含量极微 , 分布在黄铁矿周围并交代溶蚀黄铁矿。与其它矿物没有直
接接触。
⑥白铁矿
含量极微 , 主要由黄铁矿变来之次生矿物。
⑦褐铁矿
黄棕色或棕黑色 , 呈胶体块状 , 土状或蜂窝状产在地表局部的地方 ,由硫化物风化而成。
2 、非金属矿物
①白云石
本矿区矿石中非金属矿物主要为白云石,与矿石存在着密切关系。白云石呈菱面体相互紧密镶嵌 , 粒径一般在 0.1～0.4mm 左右。另一种为晚期热液生成之白云石 , 呈细脉状穿插于其中。
②重晶石
重晶石含量极少 , 主要分布在地表 , 浅部和深部偶尔可见。
(二) 矿石结构
1 、胶状结构
闪锌矿、黄铁矿呈胶状条带分布 , 闪锌矿亦有成胶状小团块集合体。
2 、交代结构
黄铁矿常被闪辞矿交代而呈残晶状存在,而闪铮矿又被硫锌铅矿交代,它们相间地分布。
3 、边缘状结构
闪锌矿沿黄铁矿之边缘交代呈边缘状结构。
(三) 矿石构造
1 、细脉穿插构造
白云石细脉常单独地或伴随闪锌矿、黄铁矿、硫锑铅矿穿插于岩石之
节理裂隙中。
2 、团块状构造
主要由硫锑铅矿,构成小团块状不规则地分布于矿石中。
3 、对称条带构造
白云石、闪锌矿、黄铁矿、硫锑铅矿之细脉成对称条带状，分布于裂除中，由内向外，中心部分为白云石，紧靠白云石两旁为硫锑铅矿，向外为闪锌矿，最外部为黄铁矿。
4 、环状构造
闪锌矿、黄铁矿、硫锑铅矿、白云石成环带状包围白云石碎块 , 由内
向外为 : 白云石→硫锑铅矿→闪锌矿→黄铁矿→白云石。
5、角砾状构造
白云岩碎块或黄铁矿、闪锌矿、硫锑铅矿成角砾状碎块，被后来之白云石胶结。
6 、星点状构造
黄铁矿、闪锌矿、硫锑铅矿成不规则粒状星点分布。
7 、多孔状构造
在矿区地表形成铁帽的地方，见有大小不一的不规则的孔洞，有时成网格状。该构造是表生构造。
8 、土状构造
矿体出露地表的局部地方，见有硫化物风化成土状。该构造是表生构造之一。
(四)矿物生成次序
根据矿石中的矿物分布关系及岩矿鉴定资料，矿石中矿物生成次序为 :
白云石→黄铁矿→深色闪锌矿→浅色闪锌矿→硫锑铅矿→白云石。
(五) 矿化阶段及成矿期
从矿石矿物穿插关系及岩矿鉴定资料得知 : 黄铁矿晶粒成胶状条带分布于细脉之外缘部份，其常被闪锌矿交代呈残晶状残留，闪锌矿又分深色闪锌矿和浅色闪锌矿，两者相间地分布，后者多分布于中心和贯穿前者， 而闪锌矿又常被硫锑铅矿交代，硫锑铅矿分布在最中心部分在黄铁矿、闪锌矿之间，他们有时又被后期不含矿之白云石脉贯穿。黄铁矿、闪锌矿及硫锑铅矿有时呈星散状分布。
从上述情况分析，矿区成矿期可分为下列三期 :
第一期为白云石、黄铁矿、闪锌矿(多为深色闪锌矿，浅色者较少 )成矿期。该期矿物多呈细脉状穿插于节理裂隙中，亦有少数呈星点状分布。
第二期为自云石、黄铁矿、浅色闪锌矿、硫锑铅矿、方铅矿成矿期。该期为矿区中主要成矿期。呈细脉状充填于节理裂隙或穿插于第一期成矿 期，有时亦呈环带状、星点状产出。
第三期为不含矿之白云石重晶石脉期。该期白云石脉单独地充填于节
理裂隙中或穿插第一、第二成矿期形成之矿物。白云石往往组成矿石矿物 中心部分 , 有些地方还伴随有重晶石脉一起产出。
(六) 矿石化学成份
根据矿石选矿试验大样的化学全分析、光谱半定量分析结果，矿石化学成份及含量见“地质报告”表 4-3 、表 4-4 。据组合样化学分析, 矿石普遍含有镉(Cd ) 、锑 (Sb) 、砷(As) 等元素，Cd 含量在1～7×10 -5，一般2×10 -5，Sb 、 As 含量在1～9 ×10 -6。据组合样光谱半定量分析，还含有锶(Sr)等元素。
(七)围岩蚀变
据岩矿鉴定资料及野外观察，矿体围岩蚀变较为简单，为单一白云石化，只有在地表局部地方见有重晶石
