綦江中心医院施工组织设计----大学毕业设计论文.doc

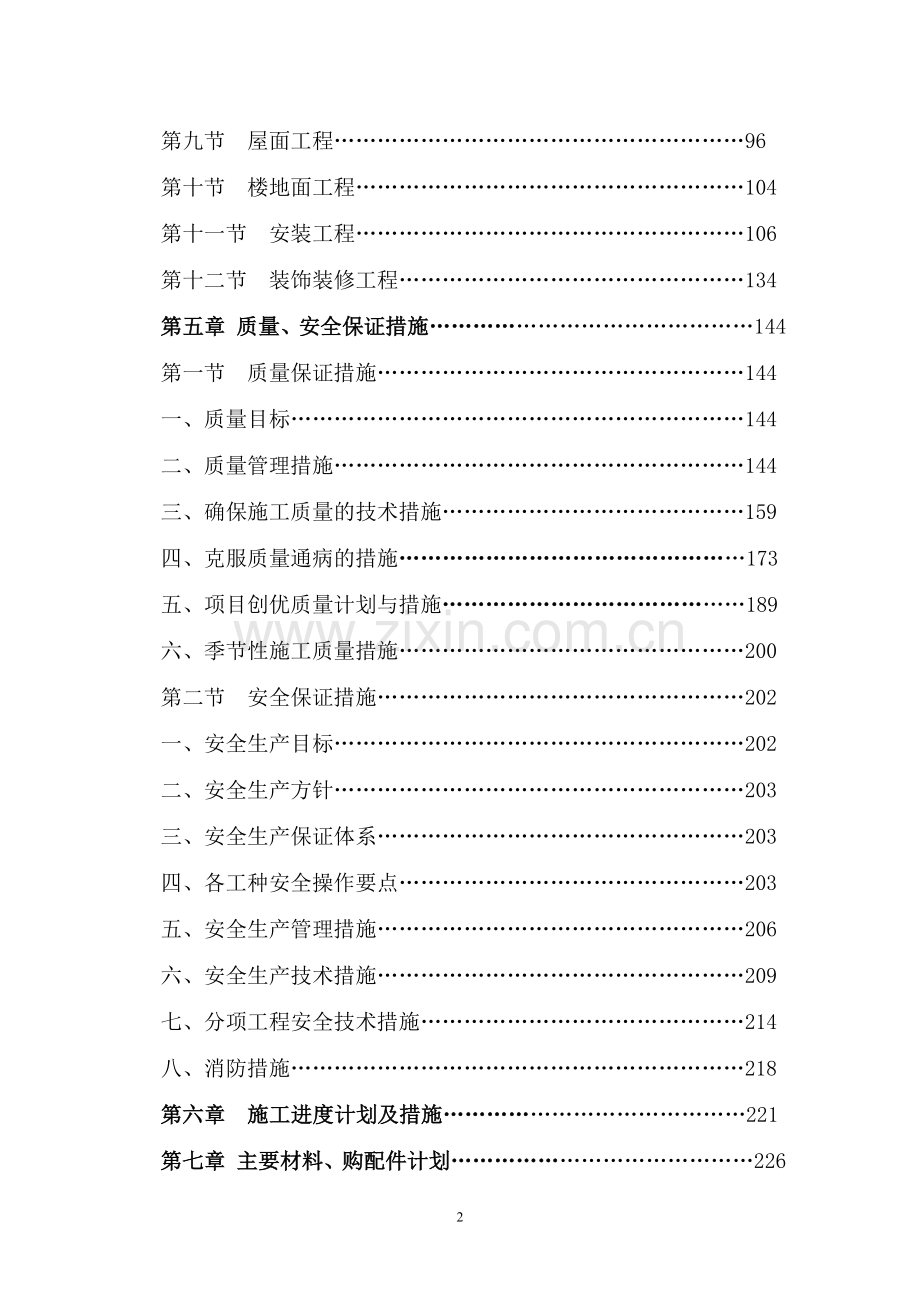

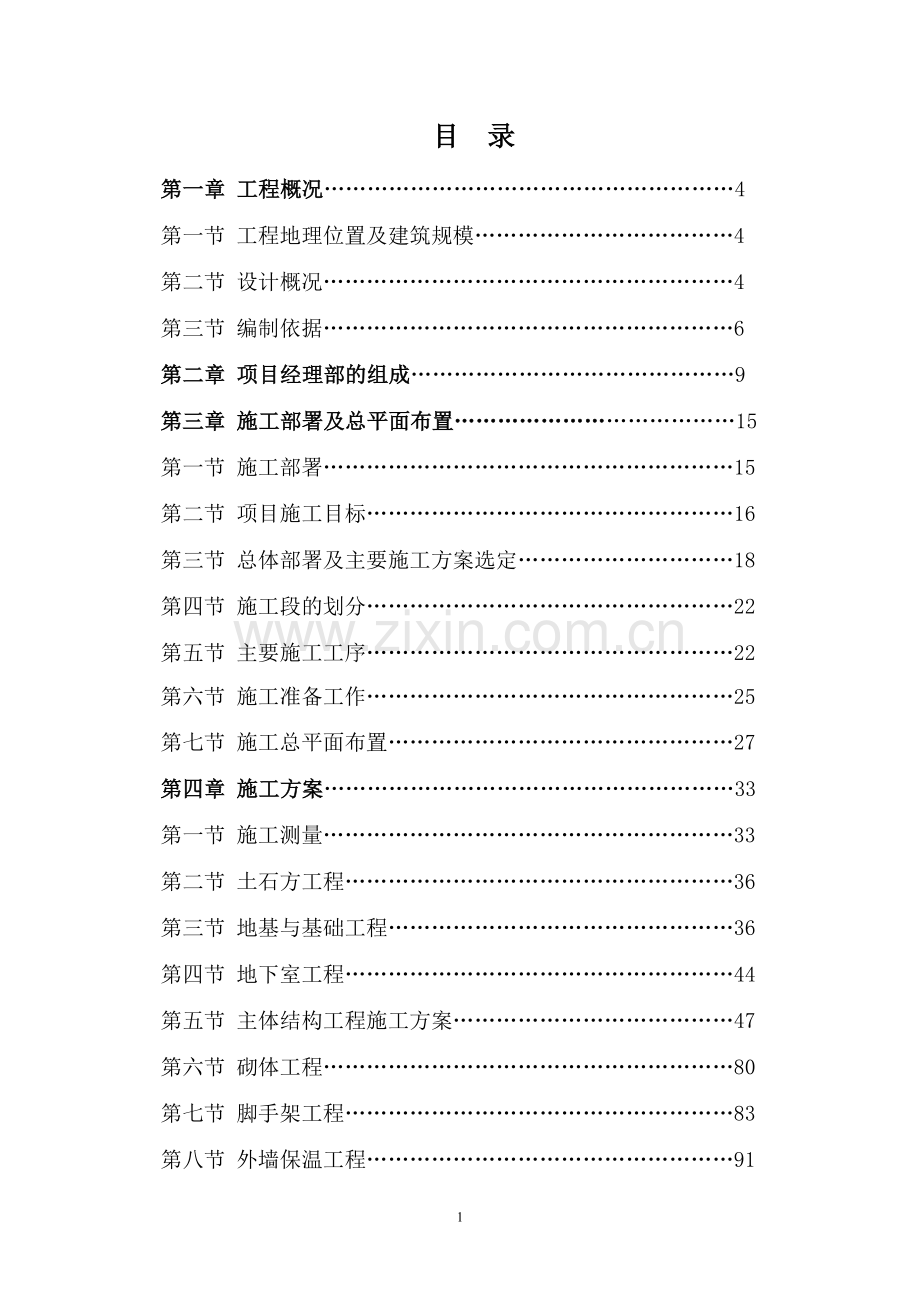

目 录第一章 工程概况4第一节 工程地理位置及建筑规模4第二节 设计概况4第三节 编制依据6第二章 项目经理部的组成9第三章 施工部署及总平面布置15第一节 施工部署15第二节 项目施工目标16第三节 总体部署及主要施工方案选定18第四节 施工段的划分22第五节 主要施工工序22第六节 施工准备工作25第七节 施工总平面布置27第四章 施工方案33第一节 施工测量33第二节 土石方工程36第三节 地基与基础工程36第四节 地下室工程44第五节 主体结构工程施工方案47第六节 砌体工程80第七节 脚手架工程83第八节 外墙保温工程91第九节 屋面工程96第十节 楼地面工程104第十一节 安装工程106第十二节 装饰装修工程134第五章 质量、安全保证措施144第一节 质量保证措施144一、质量目标144二、质量管理措施144三、确保施工质量的技术措施159四、克服质量通病的措施173五、项目创优质量计划与措施189六、季节性施工质量措施200第二节 安全保证措施202一、安全生产目标202二、安全生产方针203三、安全生产保证体系203四、各工种安全操作要点203五、安全生产管理措施206六、安全生产技术措施209七、分项工程安全技术措施214八、消防措施218第六章 施工进度计划及措施221第七章 主要材料、购配件计划226第八章 主要机械设备供应计划227第九章 劳动力安排229第十章 文明施工措施230第一节 创建文明工地计划230第二节 文明施工措施231第三节 环境保护措施239附件： 1、施工平面布置图 2、施工进度横道图第一章 工程概况第一节 地理位置及建筑规模本工程位于重庆市綦江区东部新城P03地块，地势平坦，交通便利，由中国医药集团重庆市医药设计院设计。本工程由地下车库和地上建筑两部分组成，门诊医技住院综合楼建筑占地面积6721.68，总建筑面积44759.16，其中地上部分建筑面积28619.56，地下部分建筑面积16067.60。本工程设计建筑设计使用年限为50年（正常维护状态），耐火等级为一级，建筑物抗震设防烈度为6度。第二节 设计概况一、建筑设计概况1、建筑层数：负一层层高为4.5m，一层层高为5.1m，二层、三层层高均为4.5m，四层层高2.15m，五十层层高3.9m，出屋面电梯机房、楼梯层高为3.9m、4.8m，建筑消防高度为40.10米。裙房为地下一层、地上三层，檐口高度18.15m。2、外装修：外墙主要采用软石材与涂料墙面。 3、内墙饰面：主要采用防霉防潮涂料，卫生间、淋浴间洗衣整理内墙采用釉面砖墙面，空调机房为吸音墙面。4、楼、地面：卫生间、洗浴间、洗涤间、污洗室为聚氨酯防水涂膜，面砖为防滑地砖；管井、窗井地面为水泥砂浆楼地面。办公区域、病房、楼梯前室及通道为玻化砖地面。5、屋面：本工程屋面防水等级为级，按二道防水设计： 卷材为二道高聚物改性沥青防水卷材，每层厚度不小于3.0mm，隔离层为无纺聚酯纤维布。二、结构设计概况本工程为全现浇剪力墙结构。1、地基基础：本工程地基处理采用独立基础和桩基础，桩径9001700。混凝土强度等级C30.桩身保护层为50，独基、基础梁、承台上下部钢筋保护层分别为25、40，电梯基坑，挡土墙临土侧，背土侧分别为25、15，基础梁下均设100厚C15砼垫层，每边宽出基础梁100。 2、构件截面尺寸板：地下室顶板部分为箱型空心板厚度为180mm，其它板厚有100、120不等。柱：地下室部分框架柱截面尺寸为600600 mm、650650 mm不等。梁：截面尺寸为300600 mm、300700 mm、300800 mm不等。剪力墙：厚300mm3、材料：砼：基础垫层为C15，基础、梁、板、柱混凝土均为C30。4、钢筋：本工程采用级为HPB300钢筋，级为HRB400钢筋； 5、砌体：0.000以下外围墙体采用240厚MU20混凝土实心砖，M7.5水泥砂浆砌筑；0.000以上外围护墙体采用220厚无机复合烧结页岩空心砖，使用配套专用水泥砂浆砌筑，内墙采用200厚加气混凝土砌块,M5.0混合砂浆砌筑。三、安装概况(一)给排水工程概况：本工程室外消火栓系统与生活给水系统合用，最高日用水量为726.14m/d，最大小时用水量47.62 m/d，室外消防用水量为40L/S。（二）电气工程概况：电气部分包括：电力、照明供电系统，有线电视系统，综合布线及电话系统，对讲系统，消火栓配电系统，防雷接地系统。负荷情况：总装机容量为2576KW，其中ICU、手术室和抢救室206KW、空调445KW（不含设备用容量和消防）、照明及插座等593KW，补偿后功率因数可达0.95，视在功率1680KVA。本工程一级负荷为1538KW；一级负荷中特别重要负荷为266KW；消防负荷（一级）832WK。第三节 编制依据本施工组织设计的编制依据为：一、重庆市綦江区东部新城P03地块工程施工招标文件；二、重庆市綦江区东部新城P03号地块工程发标会议及答疑会议纪要；三、由中国医药集团重庆医药设计院设计的本工程全套施工图纸及相关标准图集；四、现场实地踏勘情况，工程地点周边环境情况及与本工程施工相关的綦江地区气象资料；五、我公司同类型工程施工经验；六、我公司ISO9002质量体系及程序文件；七、现行的国家、地方施工及验收规范，主要有：1、砼结构设计规范（GB500102010）2、砌体结构设计规范（GB5000320011）3、建筑地基基础设计规范（GB500072011）4、钢筋砼高层建筑结构设计与施工规程（JGJ32002）5、建筑工程施工质量验收统一标准（GB503002013）6、建筑地基基础工程施工质量验收规范（GB502022002）7、砌体工程施工质量验收规范（GB502032012）8、砼结构工程施工质量验收规范（GB502042002）9、建筑装饰装修工程施工质量验收规范（GB502102011）10、建筑地面工程施工质量验收规范（GB502092010）11、地下防水工程施工质量验收规范（GB502082011）12、屋面工程施工质量验收规范（GB502072012）13、建筑电气工程施工质量验收规范（GB503032002）14、建筑给水排水及采暖工程施工质量验收规范（GB502082002）15、钢筋焊接及验收规范（JGJ1812）16、砼外加剂应用技术规范（GBJ1192013）17、建筑机械使用安全技术规程（JGJ332012）18、施工现场临时用电安全技术规程（JGJ462012）19、建筑施工安全检查标准（JGJ592011）。20、钢筋机械连接技术规程（JGJ1072010） 21、土方与爆破工程施工及验收规范（GBJ20183） 22、重庆市建设工程质量通病防治要点（2009版）第二章 项目经理部的组成第一节 施工组织机构一、建立施工组织机构本工程按项目法施工管理的要求组织施工，把本工程列为公司重点信誉工程，认真贯彻公司的质量方针和保持ISO9002质量体系有效运行。充分发挥公司纵向专业部门服务控制和横向项目法施工次序交叉管理的管理模式优势，对本工程的施工过程实行全面、全员和全过程的监督管理，确保把本工程建设成即满足设计要求，又满足功能要求的优良工程。根据本工程的特点和我公司的施工经验，我公司组建重庆市綦江区中心医院工程项目经理部，并由我公司指派一名施工经验丰富的黄准全同志担任本工程的项目经理，全面负责本工程的施工管理工作，施工时做到专款专用，单项核算，统配协调解决本工程所需的劳动力、机械、材料等问题，并常驻现场统一组织协调指挥，负责实施项目总承包职能，另配负责安装工程的专业工长，协助项目经理工作，使土建安装紧密配合施工，确保工程顺利进行。项目经理部组织机构见下图：项目经理部组织机构图项 目 经 理技术负责人项目副经理项目副经理财务劳资组技术质量组安装组机械动力组材料组生产安全组施工员安全员测量员材料员机械员施工员预算员资料员试验员质量员二、岗位职责1、项目经理（1）对本工程的进度、成本、质量、安全、文明施工负全面责任。（2）负责建立健全该项目的质保体系，并对质量目标层层分解，落实质量责任制。（3）制定项目岗位责任制和各项管理制度，并负责实施奖惩方法。（4）负责材料、物资采购和劳动力调配及平衡。（5）搞好外协关系、人际关系、需求关系和合同结算事宜。2、技术负责人（1）参与编制本工程的施工组织计划和项目质量计划。（2）对影响工程质量和进度的重要因素，组织技术攻关，解决生产中的疑难问题。（3）编制分阶段的进度计划和做好各种施工记录，对施工过程中技术资料进行汇总。（4）组织编制工程竣工资料。3、项目副经理(土建)协助项目经理分管土建施工，主管生产安全组、机械动力组、材料组。4、项目副经理（安装）协助项目经理分管水、暖、电、通风等安装工程施工，分管安装组。5、生产安全组（1）执行有关管理规定和现行施工规范，按照总进度计划要求组织好施工。（2）编制施工作业计划，做好施工任务划分和现场组织，层层分解工程进度目标。（3）指导各施工组按计划完成生产任务，并合理安排工序。（4）按时做好月度计划统计报表。（5）制定现场文明施工措施，组织创建文明工地。（6）负责本工程的安全生产工作，做好职工进场安全教育及班前、班后的安全教育。（7）各项安全岗位责任制，做好安全检查记录。（8）负责施工班组的安全交底工作，督促检查落实安全三宝使用，参与安全事故的处理及分析。（9）搞好消防工作，做好消防设施的定期检查和完善。6、技术质量组（1）负责处理施工过程中的技术问题及工程质量的控制和检查验收。（2）负责分部分项工程技术交底工作，组织对分部分项工程的评定，在施工过程中认真执行三检制度。（3）认真组织实施各项质量、技术管理制度，参与编制施工组织设计。（4）负责推广实施新技术、新工艺。（5）负责各项原材料的复试送样，半成品、成品的验收，砂、石、砼、防水材料等抽样送检工作。7、安装组（1）负责协调土建工程施工配合关系。（2）负责提出安装工程的材料、设备计划及月度表的上报。（3）认真组织、周密安排，确保总进度计划、质量及现场管理目标的实现。（4）负责各专业施工工程质量控制及安全生产工作，做好技术安全交底。8、材料组（1）组织物资采购、运输工作，保证质量可靠，手续完备，按施工现场进度要求，充分利用有限资金，确保材料供应及时到位。（2）做好材料保管出库登记工作，配合财务劳资组进行材料消耗核算。（3）及时提供各种原材料及各种半成品、成品的出厂合格证，准用证。9、机械动力组（1）按施工准备的要求供应机械设备、保证机械设备按时进场，对机械设备做好维护和定期检修工作，保证生产正常进行。（2）保证施工现场正常供水供电。第二节 项目经理部人员组成项目经理部的管理人员以我公司工程技术人员为主，由富有该类工程施工经验的黄准同志担任项目经理，工程技术管理人员要求技术水平高，务实肯干，进一步增强管理力度和提高项目部的综合管理水平。一、项目经理1人，主管本工程全面工作，对工程进度，工程质量施工安全、文明施工和成本负责。二、项目副经理1人，在项目经理领导下开展工作，主管工程的生产安全、材料供应、安装配合等工作。三、技术负责人1人，主管工程技术工作。四、作业层人员挑选有丰富施工经验和劳动技能的工人进行施工。五、项目经理部对本工程实施项目总体目标控制管理，即项目经理负责制、项目管理责任制、项目成本核算制等项目法施工模式，项目经理部对工程施工过程的工期进度、工程质量、安全生产、文明、项目核算等负全责。六、施工过程中，项目经理部将以项目法施工为核心，以优质、高速、安全、文明为主轴、不断优化生产诸要素，加强动态管理，科学组织、精心施工、大力推广先进施工技术、有效推行全面质量管理，坚持质量、安全两个保证体系，在创优质、安全、文明的条件下，确保各阶段工期控制目标，最终确保合同工期的实现。项目经理部管理人员一览表序号职 务姓 名职 称备 注1项目经理黄准建造师2生产副经理邬耀泉建造师3技术负责柯麟质高工4土建施工员陈轩5安装施工员赵成刚6市政施工员刘丰源7安全员洪铖8安全员石天毅9安全员陈伟10材料员周遵丽11造价员李咏12造价员李姝琦第三章 施工部署及总平面布置第一节 施工部署一、指导思想本工程重庆市綦江区中心医院工程，为保证业主的切身利益，并体现我公司的社会信誉及管理水平，我公司抽调最精干的力量组建项目经理部，实施项目法管理，严格按我公司被国家认证通过的ISO9002质量管理体系运作，采用先进的施工技术、工艺和设备，推行现代化的科学管理方法，坚持高起点、高标准、严管理，形成以全面的质量管理为中心环节，以专业管理和计算机管理相结合的科学管理体系，以此出色地实现我公司的质量方针和质量目标，以及对业主的承诺。二、总体部署（一）根据施工图纸的内容及建设单位招标书对工期、质量的要求，通过现场察看工程施工环境和施工条件，综合考虑本工程的有利条件和不利因素，以及工程特点，结合本公司拥有足够的施工机械设备的优势和其他有利条件，综合制定出切实可行、科学合理的施工组织方案。（二）本工程采取“突出重点、全面开展、纵横穿插”的主体交叉施工方案。（三）方案中心内容就是采用网络控制技术。网络计划不仅考虑了各工序的主次予盾关系，也综合考虑了机械、设备、材料的相联关系，使各工种以及协作配合单位都能实施紧密的交叉流水搭接施工。（四）加强计划的平衡安排，特别是用料（包括设备周转）计划，要力求详尽、准确，杜绝停工待料现象，并根据每日、每周完成作业计划的实际情况，及时调整下月或下周计划。在工作安排上，千方百计保证关键线路，关键工序的施工作业。（五）配备足够的劳动力和施工管理人员，做到连续、均衡施工。（六）密切与各合作单位的联系协作派专人对口，及时互通信息，保证施工顺利进行。第二节 项目施工目标（一）质量目标：合格，符合国家GB50300-2001各项建筑工程质量统一验收标准合格等级。在整个施工过程中，我们以现行的国家建筑安装工程施工及验收规范为标准，以我公司“塑造精品、真诚服务、进取创新”的质量方针为目标，建立健全完整的质量保证体系，制定严格质量保证措施，精心组织，使该工程确保合格。符合国家GB50300-2001各项建筑工程质量统一验收标准合格等级。（二）工期目标：390日历天。在项目经理部的统一领导下，定期开好甲、乙方以及监理单位的协调会，根据网络计划制定各月、旬作业计划，在全施工过程中采用工序搭接，分段流水、交叉施工的科学方法，确保在390日历天内完成招标范围内的全部施工内容。（三）安全生产目标严格执行国家颁发的建筑安全技术操作规程，建立现场安全保证体系，制定有关措施，落实到位，确保该项目在施工全过程无重大伤亡事故，无重大机械事故，无高空坠落事故等“五无”要求。按建设部颁布的“一标三规范”达标。（四）新技术推广应用目标：创建市级新技术应用示范工程认真贯彻市建设厅关于进一步开展推广应用建筑业十项新技术的通知，加大新技术推广应用力度，积极申报省级新技术应用示范工程，发挥典型示范作用。（五）现场管理目标：力争建成市级文明工地认真贯彻文明工地标准化管理规定，以质量为中心，以安全为突破口，加快新技术的应用与推广，全面提高施工管理水平，力争建成市级文明工地。第三节 总体部署及主要施工方案的选定（一）总体部署一）根据施工图纸的内容及建设单位招标书对工期、质量的要求，通过现场察看工程施工环境和施工条件，综合考虑本工程的有利条件和不利因素，以及工程特点，结合本公司拥有足够的施工机械设备的优势和其他有利条件，综合制定出切实可行、科学合理的施工组织方案。二）本工程采取“突出重点、全面开展、纵横穿插”的主体交叉施工方案。三）方案中心内容就是采用网络控制技术。网络计划不仅考虑了各工序的主次予盾关系，也综合考虑了机械、设备、材料的相联关系，使各工种以及协作配合单位都能实施紧密的交叉流水搭接施工。四）加强计划的平衡安排，特别是用料（包括设备周转）计划，要力求详尽、准确，杜绝停工待料现象，并根据每日、每周完成作业计划的实际情况，及时调整下月或下周计划。在工作安排上，千方百计保证关键线路，关键工序的施工作业。五）配备足够的劳动力和施工管理人员，做到连续、均衡施工。六）密切与各合作单位的联系协作派专人对口，及时互通信息，保证施工顺利进行。（二）主要施工方案的选定一）模板工程1、基础底板侧模采用木模。2、本工程支撑体系：地下室采用钢、木混合体系（48无缝钢管、50100mm方木），主体采用碗扣式脚手架及早拆体系，模板材料主要采用塔吊进行运输。二）钢筋工程：钢筋现场加工制安、钢筋接长20以下以搭接、焊接为主，20（含20）以上钢筋接长采用直螺纹连接。三）砼工程：本工程砼均采用清水砼浇筑工艺，所有的砼均采用商品混凝土，浇筑以泵送为主，塔吊输送为辅，输送泵主要用于浇筑梁、板等构件，塔吊主要用于浇筑竖向构件和梁柱节点部位。四）外脚手架工程本工程一至三层外脚手架采用双排落地扣件式钢管脚手架， 本工程住院体四层以上外架采用工字钢悬挑防护大棚，密目式安全网维护。五）主要机械设备选用：垂直动输为4台塔吊（臂长为55米）、砼输送泵2台（其中一台备用），砼布料机1台（半径28米），钢筋调直机3台，弯曲机3台、切断机3台，闪光对焊机1台，钢筋直螺纹连接设备3套。（三）总工序安排一）基础工程工序安排验桩承台及地梁基础钢筋基础模板基础砼地下室结构施工地下室外墙防水地下室外墙外侧土方回填。二）主体结构工序安排楼面放线绑扎墙柱钢筋（专业工种予留予埋）墙、暗柱钢筋验收支墙、暗柱模板、浇筑砼支梁板模板绑扎梁板钢筋（专业预留预埋）梁板钢筋验收浇砼养护三）砌体及装修砌体工程随主体由下至上进行，装修在有工作面的前提下提前插入，工序注意事项为：主体在分段验收的情况下，抹灰可随砌体进行。四）其它工序详见（施工进度网络图）（四）垂直运输机械的选用及安装拆除一）塔吊1、塔吊的选用为覆盖整个建筑物范围，根据建筑物的外轮廊尺寸选用四台臂长为55m的塔吊，位置见附图施工平面布置图，主要用于钢筋模板、钢管等的垂直运输。2、塔吊基础结构塔吊基础的平面布置和结构图见如下插图3、塔吊的安装（1）安装前的准备工作：按总平面图的要求布置并清理障碍物，检查塔基及预埋件是否符合要求，准备吊装机械、枕木、铁丝、钢丝绳、绳扣等常用工具。（2）安装程序及要求：按厂家所给的安装图的要求，安装底座，将底座与预埋螺杆一次浇筑好。吊装塔身基础节，用12个M39高强度螺栓将底座同基础节连接起来，拧紧螺栓，达到36吨的预紧力。连续将二节标准节吊装在基础节之上。吊起组装好后的爬升架，套在标准节外面。在地面上将回转支承、上支座、下支座走台等装配好，然后一起吊装。安装塔顶及回转塔身。安装平衡臂及平衡拉杆（包括起升机构和电气箱），吊装最后一块平衡重，吊装司机室。安装起重臂和起重臂拉杆（包括小车牵引机构和小车架）吊装平衡重。开始顶升，顶升结束后降下爬升架并拆除，穿绕起重机构钢丝绳，张紧牵引机构钢绳。将电气线路接通，接通电源，各机构试车，并调整安全保护装置，即可进入工作。塔吊安装好后，必须进行空载、静载、动载试验及各种安全装置进行调整后方可进行吊装作业，其静载试验吊重为额定载的125%，动载试验吊重为额定载的110%。4、塔吊的拆除：塔吊的拆除与安装方法基本相同，顺序相反。2、安装及注意事项：（1）安装电梯及电气部分。（2）空载和运载的调试。（3）安装注意事项：分次安装到位；安装需用经纬仪随时检查电梯垂直度；电梯因现场实际情况采用预埋铁（铁件M5厚200200）用4.8钢管4根加固附梁柱（每隔三层加固一次）；电梯的进、出料口应设置安全门，各层须设置明显的层标及冲顶开关。拆除：拆除与安装的工作相反即“先装的后拆，后装的先拆”。第四节 施工段的划分主体施工从基础施工阶段开始，基础及地下室按后浇带分为三个个施工段，主体A区、B区、和C区、D区、E区划为两个施工阶段。地下室与主体完成后，墙体的砌筑和室内外抹灰、楼地面、卫生间地砖和木装修及油漆涂料、门窗安装等工程的施工就成为主导工序，施工时采取按层分段进行组织流水施工作业，在确保工程质量前提下，达到提前工期的目的。第五节 主要施工工序工程从基础、地下室阶段分为三个施工段进行流水作业，在各段内合理的控制时差，严格落实网络计划，平衡劳力，充分利用资源和机械设备。初期以主体结构施工为先导，实施平面分段、立体分层、同步流水的施工方法。当主体结构完成到有装饰工作面时，迅速作出样板间，室内粗装修开始从下向上单向跟进、交叉作业。主体封顶后，室内外装饰装修工作要全面展开，从上 向下循序渐进，实施专业化施工，成为进度的主线，在整个施工过程中，安装工程的预留、预埋、安装、调试工作始终穿于主体、装饰、装修、收尾过程中，在时间和空间上要充分紧凑搭接，循环推进，严格交接班制度，相互爱护产品，避免交叉污染。一、基础及地下室施工顺序桩基地梁、独立基础砼垫层木模砼浇筑墙柱钢筋绑扎墙柱支模检查验收浇墙柱砼顶板支模顶板扎钢筋检查验收浇筑顶板。二、主体结构施工顺序投测放线绑扎暗柱、剪力墙钢筋绑扎保护层垫块、安装配暗管、埋铁件隐蔽验收安装柱子及加固模板复核验收浇筑柱子、剪力墙砼养护砼搭支梁板碗扣架安装梁板模板梁板模板复核验收绑扎梁板钢筋预埋铁件、预留洞口、绑扎保护层垫块隐蔽验收浇筑梁板砼养护砼投测放线。三、安装工程施工程序（一）给排水管道安装施工程序施工准备配合土建预留孔洞,预埋铁件、套管总干管、立管安装水平支管安装管道系统灌水试验或水压试验卫生器具安装就位器具镶接盛水、通水试验竣工验收。（二）室内消火栓管道安装施工程序:施工准备配合土建预留孔洞消防干管安装消火栓箱安装、支管安装水压试验联动试运行竣工验收。（三）设备安装施工程序： 设备基础验收放线设备开箱验收设备运输就位设备粗平、找平正地脚螺栓灌注设备精平设备基础抹面 设备单机试车设备联动试车竣工验收。（四）采暖工程安装施工程序：施工准备配合土建预留孔洞、预埋套管立、干管安装管道试压、暖气散热器单体组成试压散热器就位支管镶接系统水压试验系统调试竣工验收。（五）通风工程施工程序：施工准备钢板、型材、风机进场验收风管制作支、吊架加工预留孔洞、预埋铁件通风机安装风管吊装风管保温风口安装运转测试竣工验收。（六）变配电工程施工程序：施工准备配合土建预埋电缆保护管在土建地沟、墙面基本完之后进行技术复核变压器就位高、低压柜安装母线安装(插接母线) 室内接地母线安装电缆敷设电缆头制安电气调试竣工验收。（七）电力工程施工程序:施工准备根据图纸位置配合土建预埋管配管至各设备及动力箱动力配电箱安装电缆桥架安装电缆敷设管内穿线检测绝缘电阻配电箱内接线设备接线设备调试试运行竣工验收。（八）照明工程施工程序：施工准备配合土建预埋管及盒、箱根据平面位置配管至各照明箱开关盒、插座盒安装配电箱安装电缆敷设管内穿线检测绝缘电阻电气器具安装配电箱内接线电气调试竣工验收。（九）防雷接地工程施工程序：熟悉防雷接地施工要求基础钢筋焊接根据土建进度逐层连接柱内二根主筋作为引下线根据图纸要求焊接均压环及防侧雷带屋面接闪器施工并与引下线焊接突出屋面的金属体与避雷带连接各户内卫生间金属部件等电位联结接地电阻测试竣工验收。（十）弱电工程(有线电视、电话、对讲、综合布线、防盗对讲)施工程序：施工准备配合土建预埋管配管至各接线盒及插座盒管内穿线箱(盒)内接线终端设备接线分专业调试试运行竣工验收。第六节 施工准备工作一、组织准备根据本工程实际需要，组成一个以项目经理牵头，项目技术负责人具体负责，各专业负责人具体实施的完整管理体系。二、技术准备一）进场后做好施工测量与有关资料的接收和准备工作，详细复核有关红线点、水准点，布设现场临时用电线路、临时用水管线和其它的临时设施，施工塔吊基础并尽早安装塔吊。二）熟悉和会审施工图纸，组织工程技术人员认真学习施工图纸，施工图纸的设计意图，全面熟悉和掌握施工图纸的全部内容，检查各专业之间的预埋件、预埋洞位置的尺寸是否统一或遗漏，提出改进设计便于施工的合理化建议。三）编制施工组织设计和施工方案，阐明施工工艺和主要项目施工方法，劳动力组织和工程进度，质量和安全的保证措施，收集以前施工的各种经验性的资料，针对本工程的特点和难点，编制切实可行的分项施工方案。四）技术交底：在工程开工前，工程技术负责人分别组织参加施工的人员进行技术交底，应结合具体操作部位，关键部位和施工难点的质量要求，操作要点及注意事项进行交底。技术交底采取“双层三级制”，即技术负责人同班组长和质检员接受交底后要认真反复地学习。班组长接受交底后要组织工人进行反复学习，认真贯彻执行。五）编制施工图预算。三、物资、机具准备一）建筑材料及安全防护用品准备：对水泥、钢材、木材三大建筑材料，特殊材料等，均应根据实际情况做好计划，分批进场，编制各项材料计划表，对各种材料的入库，保管和出库制订完善的管理办法。二）施工机具设备：施工中计划投入的大型施工机械包括塔吊、施工电梯、搅拌机、砼输送泵等及施工中所需的各种中小型机具设备均齐备完好，进场前全面检测、保养，按计划及时进场就位。同时及时进行砼、砂浆配合比设计和各种原材料，试件试块的检验和试验工作。三）现场准备施工管理人员进场后，做好如下准备工作：修整施工出入口，作好地面排水沟、车辆冲洗台，搭设平面布置图中的临建设施，施工塔吊基础。第七节 施工总平面布置一、施工平面布置（一）运输道路及主要入口工地主要入口设于场地登赢路设计医院人行主入口与车行入口处，为了保护环境卫生避免车辆运输污染街道，故在2个出口各设一洗车池，车辆驶出工地前，须对车轮进行冲洗。（二）混凝土泵站：混凝土全部采用商品混凝土。（三）排水设施地表水排除：建筑物四周设置环绕排水明沟，沟端头设沉淀池，雨水、废水经沉淀后排入城市下水管道。基坑水排除：基坑内周边设置环绕型排水明沟，垫层施工时沿周边作0.2%坡度坡向明沟。（五）工地临设：办公区：布置于场地西北侧。生活区：在建筑物西北侧设置。其它：参见施工平面布置图二、施工现场用水组织设计本工程临时用水包括施工工程用水量q1，施工现场生活用水量q2，消防用水量q3。（一） 施工工程用水量： Q1N1+nN2q1= k1k283600 式中K1未预计施工用水系数（取1.15）K2用水不均衡系数（取1.15）Q1实物工程、按砼产量计：JS500搅拌机50m3/台班计Q1=350=150m3n搅拌机台数为3台N1砼砂浆搅拌机用水量取300（L/m3）N2 冲洗搅拌机需水量为600L/台 150300+3600则：q1=1.151.5 =2.94(L/S) 83600 (二)施工现场生活用水量 p1N2K3q2= t83600 式中：P1施工现场高峰昼夜人数、取260人。N2施工现场生活用水定额取30（L/S） K3施工现场用水不均衡系数。取1.5t每天工作班数、按工班计 260301.5q2= =0.27(L/S)283600 （三）施工现场消防用水量q3，现场面积在25ha以内。q3=10（L/S）（四）总用水量Q因为q1+q2=2.94+0.27=3.21q3=10(L/S) 所以Q=q3=10(L/S)（五）供水管径施工及生活用水管径的计算 4（q1+q2） 43.21D1= = =0.04(m)=40(mm) V1000 3.142.51000总用水管径的计算: 4Q 410D2= = V1000 3.142.51000 =0.071(m)=71mm场甲方提供管径为100mm的水源，主管采用100，按树枝形供水方式布置，支管采用50管径，并设置相应的消防栓。另外，现场在搅拌站旁设一砖砌蓄水池，作为临时停水应急之角。三、施工现场用电组织设计（一） 施工高峰期主要施工设备用电量一览表序号名称规格型号单位数量单机功率（KW）合计功率（KW）1塔吊5515台4602402砼搅拌机JS500台315453平板振动器P2-50台22.85.64砼振动棒HZ6X-30根101.5155钢筋调直机台315456钢筋弯曲机WJ-40台32.57.57钢筋切断机GJ-40台34.513.58电弧焊机BX3-120-1台228KVA56KVA9直螺纹套筒钢筋连接机YT-32台32.57.510闪光对焊机UN-100台1100KVA100KVA11木工压刨机MB206F台341212砂浆机台2714总计(二)动力用电容量P（KVA）P=KK1（p1/COS+K2P2）式中：COS电动机平均功率因素0.75K不均衡系数1.05K1、K2需要系数0.6P1电动机定额功率高峰期总和，约405.1KWP2电焊机额定量总和，约156KVAP=1.050.6(405.1/0.75)+0.6156=438.56KVA（三）照明用电是按动力用电量的10%考虑，则电器设备总用量： 438.56(1+10%)=482.42KVA经计算甲方需提供630KVA变压器，才能满足施工需要。现场计划备用一台160KW的柴油发电机，作为临时停电时的应急电源。在正常情况下，从变压器低压侧直接供到配电室动力配电箱（TLX）总开关的上刀口，当市电停电时，为保证工作的连续性，保证重点负荷的用电，通过动力配电箱总刀闸进行切换，自动换成备用发电机供电。主供线路沿围墙内侧敷设，从配电箱到用电设备段采用穿管敷设，线路的具体走向见施工平面布置图。四、总平面布置统一管理项目经理部以施工总平面图为依据，随时掌握现场动态，经常进行检查、监督管理。进入施工现场的施工单位应一律尊重总包单位的决定，服从总包单位的统一指挥，未经批准，任何单位均不得在现场任意占用场地（包括停车），不得在现场搭盖建筑物、构筑物，不得任意挖
