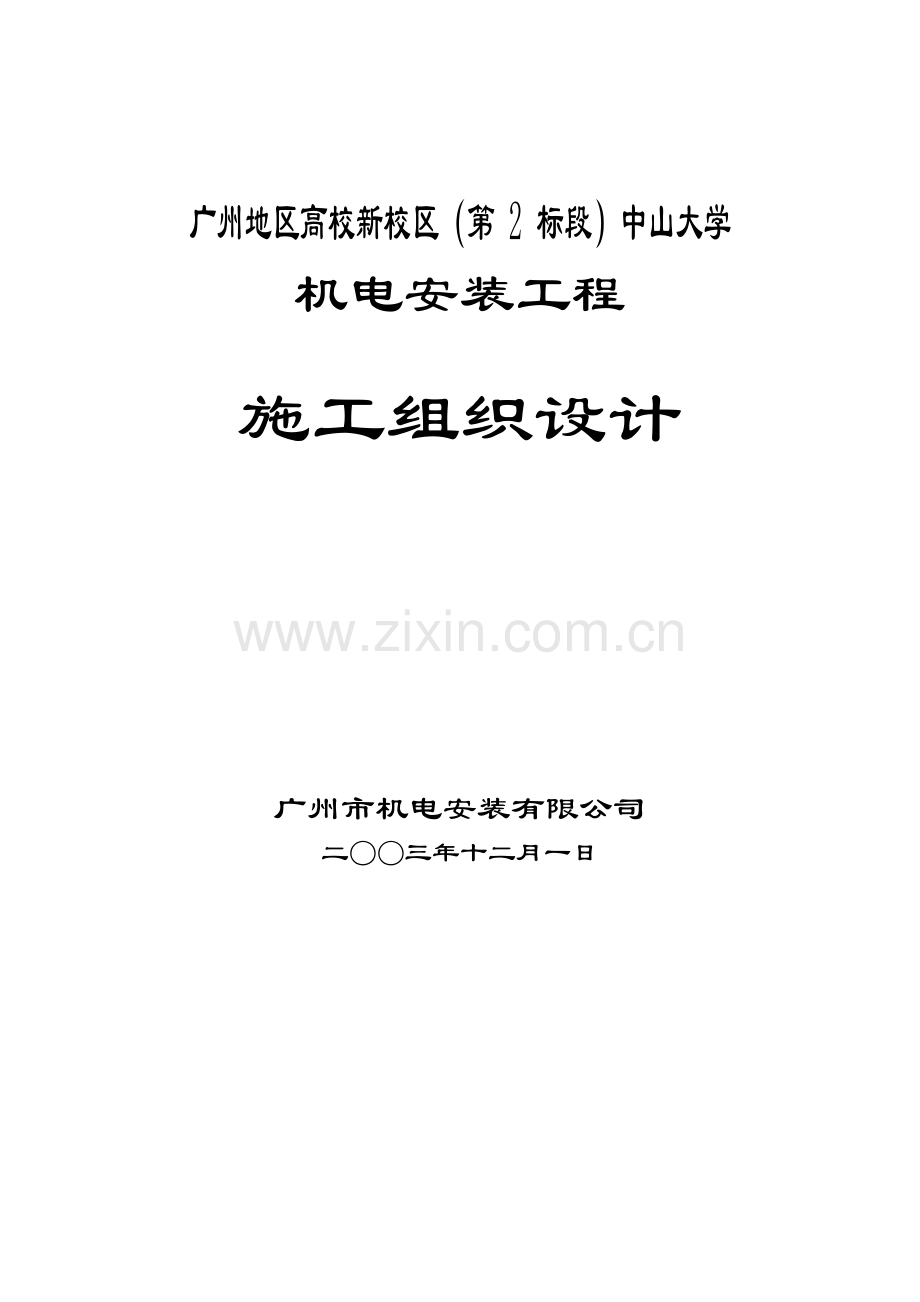

广州地区高校新校区（第2标段）中山大学
机电安装工程

施工组织设计

广州市机电安装有限公司
二○○三年十二月一日

广州市机电安装有限公司
广州地区高校新校区（第2标段）中山大学机电安装工程
施工组织设计
目 录
第一章 工程概况 1
1.1工程简介 1
1.1.1工程地点 1
1.1.2工程名称 1
1.1.3结构状况 1
1.1.4建设单位 1
1.1.5工程介绍 1
1.2安装工程的内容 1
1.3工程施工目标 2
1.3.1质量目标 2
1.3.2安全指标 2
1.3.3工期指标 2
1.3.4文明施工目标 2
1.4编制依据 3
第二章 施工现场组织机构配备情况 6
2.1施工组织机构 6
2.2工程项目管理人员及主要生产骨干一览表 7
2.3主要管理人员的职能 7
2.3.1项目经理 7
2.3.2其它主要管理人员 7
第三章 施工进度计划及各专业工种的协调 9
3.1施工进度计划编制说明 9
3.2机电安装与土建协调 9
3.3机电安装与土建二次装饰及其他单位的配合 9
3.4项目施工部内的协调 9
第四章 施工方法及施工工艺 11
4.1动力照明系统工程 11
4.1.1施工策划 11
4.1.2施工进度计划 13
4.1.3施工重点 13
4.1.4产品保护 18
4.1.5工艺流程和技术措施 19
4.1.6室内电气系统调试方案 27
4.2给排水工程 35
4.2.1施工策划 35
4.2.2施工进度计划 37
4.2.3产品保护 37
4.2.4工艺流程和技术措施 38
4.2.5室内给排水系统调试方案 45
第五章 确保工程质量和工期的措施 50
5.1质量保证措施 50
5.1.1《质量计划》的编写 50
5.1.2项目工程施工质量管理 50
5.1.3产品防护 53
5.1.4产品的检验和试验 54
5.1.5顾客沟通和产品交付后的服务 59
5.1.6纠正措施和预防措施 59
5.2工期保证措施 60
5.2.1组织措施 60
5.2.2技术措施 60
5.2.3经济措施 61
5.2.4材料设备措施 61
5.2.5工期目标管理 61
5.2.6质量和安全措施 61
5.2.7加强生产调度 62
第六章 施工机械配备工程施工情况 63
6.1施工机具配备 63
6.2检验、测量仪器配备 64
第七章 安全及文明施工措施 66
7.1安全生产 66
7.1.1安全目标 66
7.1.2安全管理体系 66
7.1.3安全生产保证措施 67
7.1.4恶劣环境下的施工措施 68
7.1.5临时用电安全措施 69
7.1.6施工现场安全防火管理措施 70
7.2创建文明工地活动方案 71
7.2.1成立创建文明施工工地领导小组 71
7.2.2坚持政治思想工作领先，营造文明施工气氛 71
7.2.3落实各项文明施工管理措施 72
7.2.4加强综合治理，全面推进文明施工管理 72
第八章 机电安装培训计划 74
8.1目的 74
8.2培训人数 74
8.3培训时间 74
8.4培训方式 74
第九章 保修承诺 75
9.1服务准则 75
9.2服务保障机构 75
9.3服务运行模式 75
9.4保修承诺 75
9.5保修期 75
第十章 施工现场平面布置 76
10.1总则 76
10.2布置原则 76
10.3布置依据 76

广州地区高校新校区（第2标段）中山大学机电安装工程 目录-3
第一章 工程概况
1.1工程简介
1.1.1工程地点
广州市番禺区新造镇小谷围岛
1.1.2工程名称
广州地区高校新校区（第2标段）中山大学机电安装工程
1.1.3结构状况
RC框剪结构
1.1.4建设单位
广州大学城建设指挥部办公室
1.1.5工程介绍
中山大学位于小谷围岛最北端，由校园及生活区组成，东与广东外语外贸大学及贝岗村邻，西、北向临珠江及其滨江绿化带，南临大学城中心公园及综合发展区。中山大学校区现状为农田、水系及村落，具有优良的自然生态环境，区内有四座山丘及两株保留古树。生活区现状为山地，有一座山丘。中山大学内无须保留的文物。
1.2安装工程的内容
本工程在教学区及生活区分别设置高质水及杂用水管网，总用水量14000m3/d,污水分别排入市政污水管，再统一排放至污水处理厂处理，雨水就近排入河涌。
中山大学教学区用电负荷约为13000KVA，生活区负荷约为6000KVA（不含冷冻站负荷）。共设置7处开关房，26处变电房。由小谷围岛1#总变电站提供7路10KV电源，采用综合管沟或电缆沟敷设至各开关房和变电房。每2座或3座开关房的10KV进出线组成环网供电，开环运行。
1.3工程施工目标
1.3.1质量目标
本项目的质量目标：全部达到设计的功能与标准，争创鲁班奖质量标准的精品工程。
子单位、分部、分项工程质量目标：
a、子单位工程优良率100%。
b、分部工程优良率100%。
c、分项工程优良率90%以上。
1.3.2安全指标
杜绝发生重大质量、伤亡事故，确保无轻伤事故。
1.3.3工期指标
工 程 施 工 工 期 总 计 划
时间
内容
标书规定的时间
我公司计划的时间
总工期

1.3.4文明施工目标
严格按照《广州市建设工程现场文明施工管理办法》执行实施；创文明施工样板工地。
1.4编制依据
本工程的施工组织设计的编制依据如下：
a、招标文件、招标图纸及有关资料
b、招标答疑会纪要
c、工程执行的规范、标准
名 称
编 号
《给水排水管道工程施工及验收规范》
GB50268-97
《建筑给水排水及采暖工程施工质量验收规范》
GB50242-2002
《聚乙烯燃气管道工程技术规范》
CJJ63-95
《生活饮用水卫生工程》
TJ20-76
《建筑给水硬聚氯乙烯管道设计与施工验收规范》
CECS41-92
《排水管道维护安全技术规程》
CJJ6-85
《建筑排水硬聚氯乙烯管道工程技术规程》
CJJ/T29-98
《管道工程结构常用术语》
CECS83-96
《生活饮用水水质标准》
CJ25.1-89
《生活饮用水标准检验法》
CJ25.2-89
《生活饮用水水源水质标准》
CJ/T3020-93
《非接触式（电子）给水器具》
CJ/T3081-99
《城市给水排水工程规划规范》
GB50282-98
《地下工程防水技术规范》
GB50108-2001
《电气装置安装工程低压电器施工及验收规范》
GB50254-96
《工业自动化仪表工程施工及验收规范》
GBJ93-86
《电气装置安装工程母线装置施工及验收规范》
GBJ149-90
《电气装置安装工程电气设备交接试验标准》
GB50150-91
《电气装置安装工程电缆线路施工及验收规范》
GB50168-92
《电气装置安装工程接地装置施工及验收规范》
GB50169-92
《电气装置安装工程旋转电机施工及验收规范》
GB50170-92
《电气装置安装工程盘、柜及二次回路结线施工及验收规范》
GB50171-92
《建筑电气安装工程质量检验评定标准》
GBJ303-88
《建筑电气工程施工质量验收规范》
GB50303-2002
《建筑物防雷设计规范》（2000年版）
GB 50057-94
《建筑采暖卫生与煤气工程质量检验评定标准》
GBJ302-88
《工业金属管道工程施工及验收规范》
GB50235-97
《工业金属管道工程质量检验评定标准》
GB50184-93
《现场设备、工业管道焊接工程施工及验收规范》
GB50236-98
《压溶机、风机、泵安装工程施工及验收规范》
GB50275-98
《通风与空调工程施工质量验收规范》
GB50243-2002
《通风与空调工程质量检验评定标准》
GBJ304-88
《工业设备及管道绝热工程施工及验收规范》
GBJ126-89
《工业设备及管道绝热工程质量检验评定标准》
GB50185-93
《制冷设备空气分离设备安装工程施工及验收规范》
GB50274-98
《冷却塔验收测试规程》
CECS118:2000
《机械设备安装工程施工及验收通用规范》
GB50231-98
《民用建筑电气设计规范》
JGJ/J16-192
《建筑安装工程质量检验评定统一标准》
GB 50300-2001
《建设工程质量管理条例》国务院令第279号

《房屋建筑工程质量保修办法》建设部第80号

《建筑机械使用安全技术规程》
JGJ33-86
《高空作业机械安全规则》
JG5099-98
《建筑工程施工现场供应电安全规范》
GB50194-93
《施工现场临时用电安全技术规程》
JGJ46-88
《建筑施工高处作业安全技术规范》
JGJ80-91
《建筑施工安全检查标准》
JGJ59-99
《广东省安全生产、文明施工优良样板工地评选办法（暂行）》
粤选管字[2000]144号
《广东省建设工程施工安全评价管理办法（试行）》
粤选管字[2000]145号
《建筑工程项目管理规范》
GB/T50326-2001
《建设工程文件归档整理规范》
GB/T50328-2001
《中国建筑工程鲁班奖（国家优质工程）评选办法》
中国建筑业协会文件（2000）建协字第17号
《科学技术档案案卷构成的一般要求》
GB705-88
《技术制图复制图的折叠方法》
GB10609.33-89

第二章 施工现场组织机构配备情况
2.1施工组织机构
本工程采用项目法施工管理模式组织施工，由公司委派一名项目经理组建项目经理部，全权处理现场日常一切事务。项目经理对外代表公司与工程有关的各方进行业务联系，直接处理施工中各方面的问题；对内指挥协调各专业工种的施工，全面负责工程的生产、技术、质量、安全和行政管理以及职工的思想政治工作。
项目经理部组织架构图

质
量
安
全
员
公司巡检组
成
本
核
算
员
工
程
资
料
员
材
料
管
理
员
计划统计员
调试组
各专业施工班组
临时水电
保卫人员
仓
工
民
工
项目经理
施
工
技
术
组

2.2工程项目管理人员及主要生产骨干一览表
工程项目管理人员及主要生产骨干一览表
序号
姓 名
拟任职务
年 龄
学 历
职 称
资 质
1

项目经理

2

管道专业 施工员

3

电气专业 施工员

4

通风空调专业 施工员

5

质量安全员

6

成本核算员

7

计划统计员

8

工程资料员

9

材料管理员

2.3主要管理人员的职能
2.3.1项目经理
a、代表公司法人对工程项目各项工作实施管理；
b、确定管理组织机构的构成并配备人员，制定项目管理规章制度，明确部门和人员的职责，组织项目部开展工作；
c、组织实施施工组织设计，完成制定的各项目标；
d、协调建设、监理、质检和其它单位的关系，参加工程现场协调会，解决随时出现的各种问题；
e、积极处理好与项目所在地政府及周围单位和地方管理机构的关系。
2.3.2其它主要管理人员
施工技术组：按专业分别设置各专业施工员，负责对口专业的劳动力安排、施工技术管理及工种间协调工作。
质量安全员：负责各专业工种施工质量的检验、监督，有关标准、规范的贯彻执行和安全措施的落实、检查工作。
材料管理员：负责材料、设备的供应、接收及现场的保管、发放工作。
计划统计员：负责工程作业计划的编制和统计填报工作，检查计划的执行情况和工程的实际进度。
成本核算员：负责工程成本的核算和控制工作。
工程资料员：负责工程有关资料和施工图纸的收发、整理和保管工作。
第三章 施工进度计划及各专业工种的协调
3.1施工进度计划编制说明
本工程按招标文件要求总工期为 日历天。为了尽可能压缩工期，本公司将合理编制施工进度计划及调度公司资源，精心施工，确保在规定时间内完成本工程。
3.2机电安装与土建协调
本工程的建筑面积狭窄，配合施工单位多，因此各施工单位的配合、协调管理尤为重要。本项目经理部将凡事从大局出发，从业主的利益出发，与其他施工单位紧密配合，服从业主和监理的统一调配，即使不是我们的责任，只要对工程的圆满完成有利，我们必将主动协调，积极解决问题，为实现创市样板奖这一共同目标而努力。
3.3机电安装与土建二次装饰及其他单位的配合
根据工程总体施工部署，编制机电安装系统的施工计划网络图，密切注意与土建及其他施工单位的配合。合理解决施工先后顺序，确定施工合理搭接，避免我方或他方出现停工，窝工，返工的现象，充分利用空间做到既能保证工程进度，又能确保安全质量和产品保护。既要考虑满足自己的进度；又要考虑满足对方的进度。
3.4项目施工部内的协调
当项目施工部为保证施工进度而出现资源（劳动力、材料、设备、施工机械、检测仪器等）紧张，产生资源需求冲突时，由项目经理统一协调，优先照顾到整个工程的关键线路所在施工组团的工程进度。同时，组织资源供应，防止关键线路转移而影响整个工程的工期。
在各施工段组织流水作业，由施工员首先深化图纸，找出各分部工程之间交叉施工的矛盾，合理解决施工先后顺序，确定施工合理搭接点，组织各专业的劳动力进行施工。当交接出现时间差时，要充分利用施工空间大这一特点，其他工段组织施工，做到既能保证工程进度，又能确保安全质量和产品保护。

第四章 施工方法及施工工艺
4.1动力照明系统工程
4.1.1施工策划
4.1.1.1工程概况
A、动力照明系统
中山大学教学区用电负荷约为13000KVA，生活区负荷约为6000KVA（不含冷冻站负荷）。共设置7处开关房，26处变电房。由小谷围岛1#总变电站提供7路10KV电源，采用综合管沟或电缆沟敷设至各开关房和变电房。每2座或3座开关房的10KV进出线组成环网供电，开环运行。
校区采用双回路供电，统一经中环路共同管沟就近引入。教学区、生活区均设有10KV高压开闭所，校区的变、配电房宜设在用电负荷中心的建筑内。鉴于双回路供电，校区各单体建筑内不自备发电机组。
教室办公室照明由配电间照明配电箱供电，照明干线采用放射式或链式、树干式配电方式。变、配电房、弱电机房照明除正常的工作电源供电外，选用自带应急电源配件的灯具作备用电源，应急照明照度达到正常照明的照度。
B、防雷接地系统
本工程建筑物除设有防直击雷接地保护措施及防侧击雷措施外，尚有防感应雷及雷电波侵入措施和防雷击电磁脉冲保护措施。防感应雷及雷电波侵入措施设计上是在进出建筑物的铠装电缆金属外皮，金属线槽和金属管道在进出建筑物处就近与防雷接地装置连接，并在变压器高低压侧各相装设避雷器；而防雷击电磁脉冲保护措施设计上是在跨越防雷区的线路装设电涌保护器并在防雷区分界处作等电位连接。各层配电箱及重要设备配电箱设SPD。电话系统、有线电视系统和电脑系统等弱电系统的强电，弱电进线端装设电涌保护器。
低压供电采用TN-S系统，所有用电设备非带电的金属外壳构架均应与专用保护线作可靠的电气连接。
4.1.1.2施工部署
A、施工安排
为更好密切配合土建施工，根据机电总体工程的施工部署，我司将电气专业分区进行施工，他们除完成自身图纸的施工内容和确保系统的完整性外，电气的一些重大系统施工作统一由项目部负责安排：
l 防雷、接地系统及人防管线预留；
l 空调机房、水泵房，各层风机房、多功能房及其它系统控制室的动力配电；
l 各系统的电缆敷设；
l 总平面送配电，各施工班组协调配合，以确保整个供电系统的安全性。
B、施工方法
针对电气工程动力设备多，配电容量大，系统控制复杂，管线规格大，敷设线路长，工艺技术要求高，送电工期紧的特点，为确保本专业按期优质完成任务，在总的施工方法方面要遵循先配合预埋后安装，先复杂后简单，先大后小的施工原则。在各分区电气施工系统衔接方面，坚持谁施工谁负责，各区间配合完成的原则；同时区间各施工主管要坚持每周召开专业碰头会，加强内部协调。动力照明、防雷接地系统具体的施工方法如下：
a、防雷、接地和预埋管线是配合工程，各分区电气施工班组，要求在2003年11月10日前进场，熟识施工现场情况，熟识施工图纸和技术资料，与对应土建施工队沟通，了解土建进度计划，商定双方施工的配合工序，为进入预埋做好充分准备。
b、根据土建进度计划，各分区的施工是同时铺开。因此，我项目部在紧密配合施工的同时，一定要根据现场实际进度，适时增配劳动力，按时交出楼面，决不延误土建进度。
c、预埋工程越是紧，越是急，施工质量越要保证。在预埋过程中，要杜绝出现漏接、留少、留错、堵塞管路的情况，每个施工区、施工面完成后，都要进行班组自检、施工员检、项目部质安组检的三级检查制度，发现质量问题，及时整改，在自检合格后，会请监理工程师、业主工程师进行隐蔽工程验收。另外，防雷工程还要通过业主会请本市防雷检测所的工程师进行验收。
d、因此，在铺开施工前，电气专业一定要根据综合管线布置图与管道、空调专业配合，确定电气及各专业管线的走向和位置，避免出现碰撞和布局不合理的情况。
e、在土建结构完成后，及时清理交出场地，电气工程在2003年12月上旬进入施工。第一阶段是安排电缆桥架、线槽、管线的安装，第二阶段是配电柜、配电箱安装。整个系统施工要在2004年4月上旬完成，为系统调试开通，创造条件。
4.1.2施工进度计划

4.1.3施工重点
本电气专业工程在抓好关键路线上关键工序施工的同时，还要抓好施工重点，本专业的施工重点包括防雷接地系统、交联热缩型电缆头制作工艺以及总平面电气低压电缆敷设和新产品新技术的施工，具体如下：
4.1.3.1防雷接地系统
本工程防雷接地系统的安装采用联合接地系统，防直击雷接地、防侧击雷接地、防感应雷及雷电波侵入和防雷击电磁脉冲，施工可分为建筑物防雷、等电位连接、电气设备接地三个部分，接地电阻必须符合设计要求小于1欧姆。
施工准备
柱、剪力墙内钢筋引上线焊接
室内接地干线安装
屋面避雷器安装
接地电阻测试
资料整理竣工验收
等电位带安装
4.1.3.1.1工艺流程

4.1.3.1.2建筑物防雷技术措施
本工程建筑物防雷是在屋面设置由避雷短针和避雷网混合而成的接闪器，避雷网由在女儿墙暗装的避雷带和屋面结构主筋组成，并在整个屋面形成不大于20M×20M或24M×16M的网格。利用砼柱主筋作引下线，相邻两条引下线的平均间距不大于25M。并利用砼基础作自然接地体。防雷接地、安全接地、工作接地共用接地体，接地电阻不大于1欧。屋面的金属物与屋面防雷装置连接。
防雷接地带在焊接时，圆钢焊接的长度，在双面焊时，焊缝长度应不小于其直径的6倍，在无法进行双面焊时，可采取单面焊施工，但焊缝长度应不小于圆钢直径的12倍。焊接完毕后应涂红丹、灰油。
按有关规定及图纸设置防雷接地测试点，施工完毕后必须进行测试记录，办理隐蔽工程验收。并加挂薄铁皮制成的标志牌，写明用途。
4.1.3.1.3等电位连结技术措施
等电位连结是在每一层楼板结构内，按图纸指定的位置，把该处两条不小于Φ16的主筋与防雷引下线焊接连通，形成每一层的等电位带。将用电设备外壳与装置外可导电体进行等电位连结，以减少它们之间可能出现的危险电位。
所有配电线路的PE线、设备金属外壳、玻璃幕墙金属构件、金属构架、管道均需与等电位联结端子联结。
在所有强、弱电线路进入建筑物处设总等电位连结端子，将各种线路金属外护层或金属套管采用BV-16mm2线、Φ12镀锌圆钢或螺栓与该端子可靠连接。
水泵房、水处理房的进出水总管，空调机房的冷冻水管、总冷却水管，冷却塔总管道等所有不带电的金属管道，变配电房、发电机房的金属门窗、沟金属盖板、平台、及建筑物其他金属构件采用BV-16 mm2或Φ12镀锌圆钢与配供电系统最近处的保护干线（PE）连通（可用螺栓或电焊连接）。
4.1.3.1.4电气设备接地
本工程采用TN-S系统作为电气接地保护方式，利用建筑物基础钢筋作接地装置。建筑物内的大型设备、电气设备、管道、电缆桥架等主要金属物，都要求与接地装置或等电位带相连接。
变电所内变压器的工作接地、变配电装置的保安接地、避雷器接地、共用接地装置，每个变电所设2个接地端子，敷设一条40×4扁铜作变配电设备工作及保护接地干线。扁铜与接地体用焊接的方法连接，扁铜应侧放而不可平放（侧放散流电阻较小），焊接时应将扁铜拉直。
开关柜、配电屏（箱）、电力变压器及各种用电设备，因绝缘破损而可能带电的金属外壳，电气用的独立安装的金属支架及传动机构，电缆的金属外皮，插座的接地孔，均应与专用接地（PE线）线可靠相连，PE线需与接地装置连通并作重复接地联接。
为防止雷电流经引下线和接地装置时产生的高电位对附近金属物或电气线路的反击，各变配电房中低压侧各相上装设避雷器。在信息、计算机等弱电用电的低压配电箱出线回路加装浪涌过电压保护器。
本工程的接地线，当保护线（PE线）所用材质与相线相同时，PE线最小截面应符合下表的规定，当PE线采用单芯绝缘导线时，按机械强度要求，截面不应小于以下规定：有机械保护时为2.5mm2，无机械保护时为4mm2。
火灾自动报警系统、楼宇设备智能化监控系统及弱电总控室采用专用接地线，由接地装置引至控制室，工作接地与保护接地严格分开，不得利用金属软管作为接地导体，接地线上不充许连接保险丝。接地干线采用不小于25mm2的铜芯绝缘线，接地支线采用不小于4mm2的铜芯绝缘线。
4.1.3.2交联热缩型电缆头制作工艺
这是一项应用新技术，采用国产新材料──辐射交联热缩型电缆附件，加热收缩成型的一种新工艺。为了达到电缆头体积小、重量轻、工效高、成本低和质量可靠、保证供电安全运行的目的，10KV高压电缆头严格按照（10KV交联聚乙烯绝缘电缆热缩头）工艺规范施工，试验一次合格率100%，低压电缆头采用热缩护套施工工艺，保证低压电缆在大电流下的使用安全。
4.1.3.2.1施工工艺流程图

施工准备
线槽敷设
耐压试验
加热收缩
缆头制作 接线
交工验收
鉴定质量
套入绝缘管，加热收缩
包绕热熔胶，形成小榄状
套入相色密封管加热收缩
电缆绝缘电阻测试
套入应力控制管，加热收缩成形
焊锡点打磨并清洁
三叉根部填充胶包绕成橄榄状
三指护套套至根部来回加热路
套入外绝缘管，加热收缩成形
电缆绝缘层端部消成锥形
套入接线端子，压接线耳

4.1.3.2.2施工材料
10kV交联电缆热缩型终端头（单个）主要附件材料表
附件名称
单位
数量
备　　注
接线端子（铜）
只
3

应力控制管
根
3

绝缘套管（红色）
根
3

绝缘三指套
个
1
分户内与户外
相色密封管
根
共3
（其中黄、绿、红色各一根）
填充胶
条
4

接地铜编织带
条
2

单孔防雨裙
个
6
户外用
三孔防雨裙
个
1
户外用

4.1.3.2.3施工机具
实施本工艺须配备下列主要机具
序号
名称
型号规格
数量
1
兆欧表
2500V/2500MΩ
1
2
压接钳
TQ—24（带模具）
1
3
液化石油气
5kg/瓶
1
4
胶管
与石油气瓶及喷枪配套
其长度视施工现场的情况而定
5
专用喷枪

1支
6
钢锯
12″
1把
7
细平锉
8″
2把
8
电络铁
150W
1把

4.1.3.2.4劳动组织
本工法的操作人员为两名持证电工，其中一人必须具有本工艺的常识和熟练的操作技能。
4.1.3.2.5技术措施
l 严格按照电缆的型号、规格（截面尺寸）选择合格的热缩材料；
l 物体表面在套入热缩材料之前，必须用清洁剂清洗干净。每道加热工序完成后，同样要以清洁剂清洗干净；
l 加热均匀，温度适宜，沿轴向缓慢进行，热收缩管要求表面光滑无皱；
l 泄漏电流要求稳定，泄漏电流的三相不平衡系数不大于1.5；
l 切除收缩管时，必须切口平整，以免造成开裂现象；
l 要求操作者技术熟练和责任心强。
4.1.3.2.6管理措施
l 影响质量因素的人、机具、材料、方法、环境等，视为保证质量的有机整体，严格控制和管理；
l 整个工艺程序，按照PDCA循环，贯彻于施工的全过程；
l 已完成的电缆头，必须采取有效的保护措施；
l 做好施工记录、各项测试记录，文字资料应妥善保存；
l 操作者的手和机具应保持清洁。
4.1.3.2.7安全措施
l 施工地点应通风良好和光线充足；
l 施工范围内应保持清洁，不堆放易燃品和杂物；
l 操作现场不得有漏水、漏雨现象，并有防止高空落下物体打击的设施，室外操作要有稳固的站脚点和防雷、防尘措施；
l 施工范围应设护栏，无关人员不许进入；
l 应做好防火措施，并配备灭火器材。
4.1.4产品保护
l 室内沿桥架或托盘敷设电缆宜在管道及空调工程基本施工完毕后进行，防止其他专业施工时损伤电缆；
l 电缆两端头处的门窗应装好并加锁，防止电缆丢失或损坏；
l 母线安装处的门窗应装好并加锁，防止设备损坏；
l 封闭插接母线安装完毕还应做好防水、防潮措施，暂不送电运行者，其现场要设置明显标志牌，插接开关房门应上锁并设栏水围基或门槛以防污水侵入；
l 设备、电机安装完毕应保持机房干燥、清洁，变配电室、电机房门应上锁并设专人看守；
l 电线管敷设穿线时应先装套管或护口，在接、焊、包全部完成后，应将导线接头排于接线盒、箱内，并盖好盖板以防污染或进水；
l 灯具、电气器具应在喷浆工序完成后安装，以防器具污染；
l 开关、插座安装完毕后，不得再次进行喷浆（不得已时应采取妥善的防护措施）以保持面板清洁；
l 其他专业施工时，不要碰坏和碰歪开关、插座；
l 配电箱（盘）安装后应采取防护措施，避免碰坏弄脏电具、仪表。
4.1.5工艺流程和技术措施
4.1.5.1动力照明系统
4.1.5.1.1工艺流程

技术交底
预留、预埋配合，防雷接地焊接
支吊架制作
材料验收进场
配管、桥架/线槽安装
插接式母线槽安装
配电柜（箱）安装
线、缆敷设
灯具、开关等安装
校线、联接
系统联调
资料整理
竣工验收

绝缘测试

回路送电
单机试运转
灯具试亮
元器件试验

4.1.5.1.2技术措施
A、预留、预埋配合
a、暗管敷设工艺流程
测 位
箱、盒固定
箱、盒固定
管路敷设
管与管连接
管与盒连接
管路固定
管件、箱、盒预制

b、为保证预留预埋的准确性，施工员应组织施工班组读懂图纸及技术要求，做技术交底。对暗埋管的轴线、坐标及标高等一定要核实清楚。
c、在配合阶段为确保进度，应提前做好暗埋管的预制工作。暗埋钢管应沿最短路径敷设，尽量减少转弯次数，管子的弯曲半径及加转线盒的个数应严格按国家规范执行。
d、转（接）线盒、灯头盒定位必须准确，盒体端面紧贴模板，盒内用废纸、泡沫板等物体填实。在模板内用红漆作上记号。
e、镀锌金属电线管连接采用套丝连接方式，管口内壁必须打磨光滑。
f、墙上暗埋钢管采用竖向开槽埋设方式，墙体上暗埋的开关插座标高误差应控制在5mm以内。同一房间的高度定位后可用透明塑料管充水找平方法确定。钢管、线盒定位后应用高标号水泥稳固。
g、钢管保护层不小于15mm，进入线盒处内外加螺纹锁扣锁紧。暗配钢管弯曲半径不小于10倍管径，弯曲处不应有折扁和裂缝现象。在穿越建筑物基础时应加防水套管。
h、预埋管的管口应用塞头堵牢，防止异物进入。
i、由于楼面预埋配管与土建作业属交叉施工，施工完成后，必须及时找甲方和监理公司办理隐蔽验收。
j、在土建捣制混凝土时,必须派员进行监护,避免出现人为的拆离及错位，确保预埋、预留质量。
B、明配管施工
a、明管敷设工艺流程
测 位
箱、盒固定
箱、盒固定
管路敷设
管与管连接
管与盒连接
管路固定
管件、箱、盒预制

5.1.2.2.2电照、电力支线采用镀锌金属电线管敷设，所用钢管不得有穿孔、裂缝及锈蚀现象，材质符合GB/T3091—93标准，热镀锌层镀层厚度≥60μm。
b、棚内钢管敷设按照GB50258—96中的配管要求进行施工。支/吊架间距应符合规范要求。并根据实际尺寸制作，支吊架采用膨胀栓或焊接固定，尽量避开棚内其它专业的管路，与其它管路的距离应符合规范要求；管线分线盒口朝侧面，直接吊挂灯具时为朝下，并加盖，做好接地跨接。
c、管子煨弯后不允许有凹陷和裂缝，煨弯后的椭圆度不得大于管外径的10%，管口应处理光滑无毛刺。
d、明配管连接套丝长度不小于管接头长度的一半。管套接好后，在管接头两端用地线夹跨接连接地线。所有管路的接地不得采用电焊焊接的方法施工。
e、明配管进入配电箱、接线盒、开关盒、灯具盒，用锁紧螺母固定后，丝扣露出2～4扣。
f、管子的弯曲角度一般不应大于90°，弯曲的半径不应小于管子直径的6倍。
g、在下列情况下，须装设接线盒，否则应选用大一级的管径。
l 在无弯头时，管子全长在45m处；
l 当有一个弯头时，管子全长在30m处；
l 当有二个弯头时，管子全长在20m处；
l 当有三个弯头时，管子全长在12m处。
h、钢管经过建筑物变形缝时应加补偿装置。钢管接地采用专用接地卡码连接，整个管路应可靠接地。
C、桥架安装
5.1.2.3.1桥架／线槽施工艺流程图
桥架／线槽入库验收
划线定位
托臂、支吊架安装
桥架／线槽安装
接地连接
调平校直
中间验收

a、材料采用梯式、槽式、托盘式桥架和镀锌线槽，必须符合GB716—93《普通碳素结构钢冷轧钢》的冷轧板钢板厚度：>1.5mm。
b、桥架/线槽的附件其规格、质量应满足规范要求，附件与整体强度一致。镀锌层镀件厚度≥10μm。线槽隔热板镀锌处理后喷涂防火涂料。
c、桥架/线槽的安装在无吊顶处沿梁底吊装或靠墙支架安装，支撑点（或吊点）间距不大于2m，接口及转角处均应有支撑点。沿同一路径敷设的桥架/线槽、插接母线宜共用支撑点或吊点。支吊架、托臂的安装全部采用成品件，安装应牢固可靠。
e、桥架/线槽在每个支撑点上应固定牢靠，连接板用螺栓紧固，螺帽端位于桥架外侧，线槽上严禁使用电、气焊开孔。
f、桥架/线槽在转弯处的转弯半径不能小于该桥架上电缆最小允许的弯曲半径；桥架/线槽的上面距梁底面不小于10mm；
g、整个桥架/线槽应可靠接地。接地方式可采用软铜线在每段桥架/线槽两端连接或采用镀锌扁钢沿桥架/线槽全长敷设。
h、桥架/线槽直线段安装经过沉降伸缩缝时，连接处采用过滤连接件片。
i、桥架与各种管道平行成交叉，其最小净距应符合桥架/线槽与各种管道的最小间距，见表：
桥架/线槽与各种管道的最小间距（m）
管道类别
平行净距
交叉净距
易燃易爆气体管道
0.50
0.50

热力管道
有保温层
0.50
0.30
无保温层
1.00
0.50

D、插接式母线槽安装
a、施工工艺流程图

按图现场实测，放线
钢支架制安
母线槽敷设
调整、测试
中间验收
技术安全交底

b、每段母线槽安装前，用1000V兆欧表摇测的绝缘电阻不小于10MΩ，并作好检查验收记录。
c、支架安装，直线段母线支架的距离不应大于2m，支架上钻孔必须使用机械钻孔，严禁用电/气焊割孔。母线拐弯处及与箱/盘连接处必须加支架。
d、母线槽应直接用螺栓固定在支架上，螺栓上宜加平垫和弹簧垫紧固。每段的连接应按规定进行。
e、直线段安装后应统一进行水平度、垂直度的调整。每安装一段母线后应摇测一次绝缘，以免贯通后无法查找短路故障点。
f、线插接箱安装位置及型号应符合设计要求，为保证插接母线箱和母线接触紧密，在插接处可涂抹导电膏，减少接触电阻。
g、插接母线槽的安装允许偏差见下表：
项 目
允许偏差（mm）
检 查 方 法
2m段垂直，水平
4

拉、吊线尺量检查

全长垂直
5
成排间距
5

h、封闭母线直线段安装超过40米或经过沉降伸缩缝时，应加装补偿装置。由于母线的导体为硬母线，因此在补偿装置中采用过渡软连接片。
i、母线段之间的连接处是影响安装质量的关键部位，不但采用常规的塞尺检查，而且使用扭力扳手检查每条连接螺栓的紧固度，保证设备的可靠性。
j、母线槽外壳两端应作接地连接，连接板或连接线应牢固可靠，整个母线外壳应保证可靠接地。
E、配电箱（盘）安装
a、施工工艺流程图
按图现场实测，放线
明、暗配电箱安装
电盘配线
调整、测试
中间验收
技术安全交底

b、安装前首先进行开箱检查，核对箱/盘型号、规格是否符合设计要求，并作好开箱检查记录。开箱检查应与监理及业主代表共同进行。
c、安装在展厅走廊、楼梯间、办公室及公共场所内的嵌墙式配电箱，在安装环境不具备条件时，宜先安装箱壳，在土建预留位置找好标高，将箱体用水泥沙浆固定好。待条件成熟后再安装箱内元件和盘面。盘面要求紧贴墙面，平正、不歪斜，底边距地高度按设计要求。
d、落地式安装的配电箱、控制柜，应有不小于10cm高的砼或金属底座。以防地面水浸蚀，槽钢基础应做成框状，用电焊焊接在预埋件上或用膨胀螺栓固定在地面上，并可靠接地。柜体应垂直，垂直误差不超过2mm。
e、装在配电间、设备机房、控制室内的配电箱采用明装挂墙式安装，底边距地高度按设计要求一般为1.6m，箱体垂直，误差不超过2mm。
f、配电箱（盘）内的接线完成后，应保证其内部接线无接头，排列整洁、美观，线号清晰、多股软线压接应搪锡，感观良好，配电箱门及外壳均应有明显可靠的PE线连接点。PE线不允许利用箱体和外壳串接，最小截面应符合规范要求。
F、电线、缆敷设及电缆头制作
a、穿线施工流程图
选 择 导 线
清理管道
穿、放与断线
管口套护口
导线连接
线路绝缘测试
中间验收

b、线、缆敷设前均应进行外观检查及绝缘测试，合格后方可进行敷设。
c、电缆敷设要求排列整齐，尽量避免交叉，敷设时应按图纸回路编号，敷设完毕后应在每根电缆的始、终端及中间每隔20m等部位挂好电缆标志牌，注明回路编号、用途、型号、规格等内容。
d、电缆在敷设过程中要注意防止擦挂损伤，顺电缆盘放开，不能扭结，在桥架弯曲处或穿管处等易造成电缆损伤的部位均应安排有人员。电缆在转弯处及两端应留有相应裕量。电缆在穿完管后管口应作
