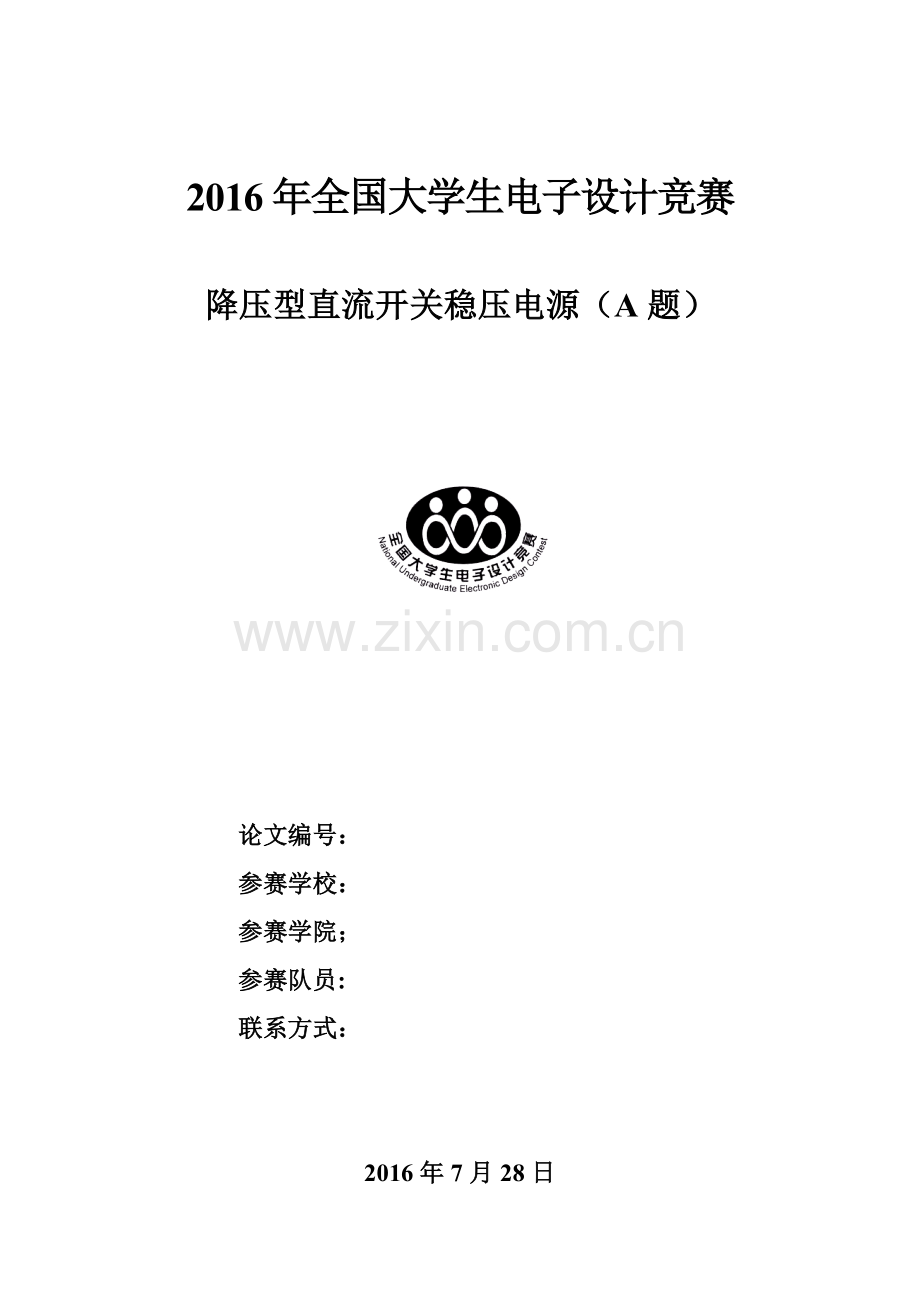

2016年全国大学生电子设计竞赛 降压型直流开关稳压电源（A题） 论文编号：参赛学校：参赛学院；参赛队员: 联系方式：2016年7月28日摘要为实现将16V直流电转为5V直流电的稳定输出，本系统以buck电路为核心，利用LM5117 的宽工作频率范围和自适应死区时间控制来驱动外部高边和低边NMOS 功率开关管的优点，通过LM5117芯片的RAMP引脚所连接的电阻、电容设置PWM斜坡斜率，通过HO和LO输出PWM,对MOSFET管CSD18532kcs进行控制，进而实现对输出电压的控制，使其输出稳定的5V直流信号，转换效率高，且具有过流保护等功能。本系统具有转换效率高、稳定性强等优点，满足设计要求。 关键词：DC/DC直流电源、buck电路、LM5117、CSD18532kcs 目 录一、方案论证与选取11.1 方案论证11.2 方案的选取11.3 总体设计1二、理论分析与参数计算22.1降低纹波的方法22.2 DC-DC变换方法22.3 稳压控制方法22.4 Buck电路参数的计算32.4.1电感值的计算32.4.2 电容的计算3三、电路与程序设计33.1 LM5117与buck主电路模块33.2 过流保护电路43.3 反馈电路4四、测试方案与测试结果54.1测试方案及测试条件54.2测试结果及分析5五、参考文献7六、附录7A题：降压型直流开关稳压电源一、 方案论证与选取 1.1 方案论证方案一：采用简易的Buck电路，用单片机输出PWM波。Buck电路是一种主要的降压型DC/DC变换拓扑，通过PWM控制开关器件的占空比来控制输出电压。方案二：采用反激式拓扑结构，能够取的比较好的稳压效果和较小的纹波电压。方案三：利用TI公司的降压控制器LM5117芯片来输出PWM控制两个MOS管开关进而控制输出的电压，电路结构简单，输出功率大，效率高，具有良好的输出特性。1.2 方案的选取方案一设计复杂，程序编写繁琐，出错率高；方案二反激式开关电源初级和次级线圈的漏感都比较大，工作效率低，电路复杂，短时间难以实现题目要求；而方案三电路结构简单，易于连接，且所用芯片稳定，不需编写繁琐程序，完全由电路控制，所以我们选择方案三。1.3 总体设计图1：系统方框图DC/DC变换电路DC16VDC5V过流保 护反馈电路采集反馈 二、 理论分析与参数计算2.1降低纹波的方法本设计的纹波主要是由功率器件开关产生，我们采用多电容并联的方法降低纹波，并利用LM55117芯片的输出的高工作频率来减少纹波的产生，而且在电流监视器输出端增加一个 RC 滤波器，即 Rcm 和 Ccm，以衰减采样噪声，也能够起到减小纹波的作用。2.2 DC-DC变换方法直流电压转换器基本原理为将直流电源经稳压后加入自激荡器，利用震荡晶体管作为断续开关，控制直流电源的接通和断开，由此产生的高频电压经过变频变压、整流、滤波，获得所需的直流电压。在此同时，输出电压的另一路取样、基准、放大电路、回控振荡器，使输出电压稳定。图2：同步buck电路工作方式在同步buck电路工作方式中，使用一个开关管正如我们这次使用的CSD18532KCS来替换基本buck电路中的的续流二极管。Q1为主开关管，Q2起续流作用。Q1导通时，Q2关断，电流通过电感L至负载，并将电能储存在L和C2中（电流方向图中虚线所示）；Q1关断时，Q2导通起续流作用，储存在L和C2上（电流方向图中实线所示）的电能转换为电流继续向负载输出。2.3 稳压控制方法开关电源的稳压控制方法，首先以基准电压为中心，将基准电压周围一定范围内的电压从小到大划分为N个电压区间，判断开关电源的输出反馈电压所在的电压 区间，比较反馈电压的当前时刻电压值所在的区间数与前一时刻电压值所在的区间数的大小，以及得到改变的区间数，若反馈电压的当前时刻电压值所在的区间数大于前一时刻电压值所在的区间数，则根据改变的区间数控制振荡器的分频数增加；若反馈电压的当前时刻电压值所在的区间数小于前一时刻电压值所在的区间数，根据改变的区间数控制振荡器的分频数减少，依据振荡器的输出频率控制开关管的导通。2.4 Buck电路参数的计算2.4.1电感值的计算 根据题目要求，Uo=5V,而输入到直流母线上的电压Uin=16V，取R=20，Ts=1/f，f=25KHZ，当D取1/3时，可求得：LRTs(1-D)2=6uH由上式可知，要使系统电流工作在连续状态，电感值至少大于6uH。本系统选择的电感值为68uH，并且通过选用铁芯使得电感在流过3A电流的时候铁芯不饱和。2.4.2 电容的计算 电容的大小决定负载电压的波动程度，因此负载的电压波动可作为选择电容的依据。在MOS管导通期间，导通时间为T，负载电流靠电容放电得以维持。设在整个MOS管导通期间内电压变化U，并假设负载电流I在此期间恒定，则电容电压亦即负载电压下降了根据上式可确定电容的数值，U 与I 和 均有关，考虑在最严重的情况下仍能保证电压的波动符合要求，电容的容量应满足上式中，Iomax为输出电流的最大值。通过估算，电容的取值为47F。三、 电路与程序设计3.1 LM5117与buck主电路模块为了实现将16V直流电转换为5V直流电，主电路采用了buck降压型电路，通过buck电路实现对负载的恒压输出，通过设置LM5117的RAMP引脚所连接的电阻、电感来控制HO和LO输出的PWM，进而控制电压的输出。具体电路如下图所示：3.2 过流保护电路利用LM5117的CM引脚的模拟电流监视功能，CM引脚的电压Vcm_ave=(Ipeak+Ivalley)RsAs，当电流值大于3.2A时，Vcm_ave也会大于某个值，然后把这个值通过LM358放大到1.25V以上，再接入VCCDIS，则VCC内部稳压器被禁用，从而达到过流保护的目的。3.3 反馈电路在INA128中，利用公式G=1+50kRG50k的电阻是INA128两个内部反馈电阻之和，外部增益设置电阻RG是图中5K的滑动变阻器，通过改变他的阻值影响增益精度和温度漂移，把增益后的电压输入至LM358进行放大，在经过LM311比较器，如果LM311的2号引脚的电压高于3号引脚的电压则输出高电平，反之输出低电平，再把输出的高或低电平输入到DG403中，如果输出电压0.8VU2.4V时，内部的开关1、2闭合将电压信号输入至LM5117的FB引脚 ，FB引脚的调节阈值为0.8V，进而调节输出电压，所以起到了反馈的作用。四、 测试方案与测试结果4.1测试方案及测试条件因为本设计只涉及到了硬件，无软件设计部分，我们只进行了硬件测试。整个主电路比较复杂，有三部分：DC/DC降压电路，反馈调节电路及过流保护电路。当电路焊接好后，我们首先做的就是检查电路的连接状况，查看是否有短路的地方或者是接错的地方，然后测量输入电压是不是在预定的范围内，在电路的输出与设定值有一定的差距但改变反馈电阻后达到了设定值。4.2测试结果及分析我们根据题目要求进行了逐项测试，测试结果与分析如下：1.我们用实验室的CA1713双路直流稳压电源给设计输入16V电压的情况下，我们进行了多组测试，通过万用表的测量，计算得出输出电压平均值为4.97V。测量数据如下：Uin/V16.016.016.016.016.0Uout/V4.984.974.974.964.97根据题目要求|4.97-5.0|=30mV100mV，符合题目要求。2.在输入额定电压的情况下，我们分别在输出端接了阻值不等的负载，经测试，实验数据如下：Uin/V16.016.016.016.016.0R/K13579Iout/A3.113.093.083.053.03输出电压均不小于3A，且不超过3.2A，达到题目要求。3.输入直流稳定电压，使Uin等于16V，使In等于3A，将Uout即Uo接入示波器，使用带宽限制来规定纹波，通过取掉探针帽，并构成一个示波器，将一小段线缠绕在探针接地连接点周围，并将该接地连接电源。数据如下：UIN/V16.016.016.016.0UOPP/MV30.6032.429.831.64.在此项要求中输入直流稳定电压，使Uin等于16V，将Io从满载In变到轻载0.2In时，负载调整率为： 用万用表测量当满载In时，Uo满载为4.85V，当轻载0.2I时，Uo轻载为4.97V，Si为2.47%，满足题目要求。5.当输入电压分别为13.6V和17.6V时，对应的输出电压分别为4.78V和5.14V，根据公式SV=maxUO17.6V-UO16V,UO16V-UO13.6VUO16V100% = max(|5.14-4.97|,|4.97-4.78|)4.97100%= 0.194.97100% =0.38%0.5%根据计算，设计达到题目要求。6.设计在输入电压为16V，电流需大于1.08A时，才可以输出4.97V的电压和大于3A的电流，所以此设计的转换效率 =4.973161.08100% =86.3%85%此项要求也符合。7.在本设计中有过流保护电路，当检测到电流将要超过3.2A时，自动断电，进行保护。8.本设计支持负载识别功能，电路左下方预留负载接口，通过识别负载，自动设置输出电压。9.经电子秤测量，本设计重量为98g，符合题目要求。五、 参考文献1 赵一飞、兰兰，一种开关电源的稳压控制方法及其电路，20102 刘胜利，现代高频开关电源实用技术M.北京：电子工业出版社，20013 张乃国，电子电源技术与应用北京：机械工业出版社，20074 华成英、童诗白，模拟电子技术基础：清华大学电子学教研室，2010六、 附录附录1：系统总体电路图附录二：主要电子元器件清单序号元件名数量备注1LM511712CSD18532KCS23LM358141N581915DG40316LM31117INA12818LM3581目 录第1章 项目概况与项目建设的必要性11.1项目概况11.1.1项目名称11.1.2项目主管单位11.1.3 项目建设单位11.1.4项目建设单位负责人11.1.5项目建设性质11.1.6项目建设地点11.1.7项目建设期21.1.8项目建设内容和规模21.1.9项目投资估算21.1.10项目资金筹措方案31.1.11项目建设效益31.2项目建设背景31.2.1地理气候条件31.2.2工业园区发展规划41.2.3工业区已具产业规模51.2.4项目提出的理由与过程61.3项目建设必要性分析91.3.1某某市“十一五发展规划”的要求91.3.2某某市总体规划的要求101.3.3某某市经济发展的要求111.3.4园区发展的要求121.4项目社会效益分析131.4.1扩大内需，促进经济增长131.4.2改善工业园区投资环境141.4.3促进生产发展和提高人民生活水平151.4.4促进园区的可持续发展151.4.5带动园区周边土地增值及房地产发展161.5项目建设可行性分析171.5.1政府支持171.5.2资金支持171.5.3建设条件满足181.6结论18第2章 项目建设内容及方案192.1项目建设内容192.1.1项目建设地点192.1.2项目建设内容192.1.3项目建设规模192.2项目建设方案202.2.1项目建设目标202.2.2项目建设方案202.2.3项目功能分析232.3项目建设原则262.3.1以人为本与可持续发展的原则262.3.2集聚发展原则272.3.3因地制宜原则272.3.4环境保护原则272.3.5节能降耗原则272.3.6抗震原则282.4建筑造型28第3章 项目建设和进度安排293.1项目工程建设管理293.1.1施工组织管理293.1.2项目资金管理293.1.3严格执行工程监理制度293.2建设期安排与实施计划303.2.1建设工期303.2.2项目实施进度安排303.2.3工程进度表313.3项目建设劳动安全管理34第4章 各项建设条件落实情况354.1园区建设规划与现状354.2项目建设基本条件364.2.1地形地貌条件364.2.2工程地质条件364.2.3城镇规划、园区区域规划条件374.2.4交通条件374.2.5社会环境条件374.2.6征地拆迁条件374.2.7施工条件384.2.8资金条件384.3环境保护及节能、消防384.3.1环境保护384.3.2节能降耗404.3.3消防安全434.4结论44第5章 投资估算与资金筹措455.1编制范围455.2编制依据455.3单位价格455.4其他费用465.5建设投资估算465.6年度投资计划465.7资金筹措47第6章 财务评价486.1概述486.2依据与说明486.3收入预测486.4项目赢利能力分析496.5财务评价50第7章 社会风险和融资风险分析527.1项目社会影响分析527.2项目与所在地互适性分析537.3社会风险分析537.4社会评价结论547.5融资风险分析547.5.1融资风险547.5.2融资偿还途径557.5.3融资风险分析结论55第8章 结论和请求568.1结论568.1.1本项目的建设符合某某市总体规划568.1.2各项建设条件均满足项目的建设要求568.1.3项目有充足的资金保障568.1.4项目具有重大的社会效益568.1.5某某市建设投资有限公司具备相应的实力和资质578.1.6综合结论578.2请求5714
