新建pvc配套动力车间2x13.5kw机组工程施工组织设计大学论文.doc

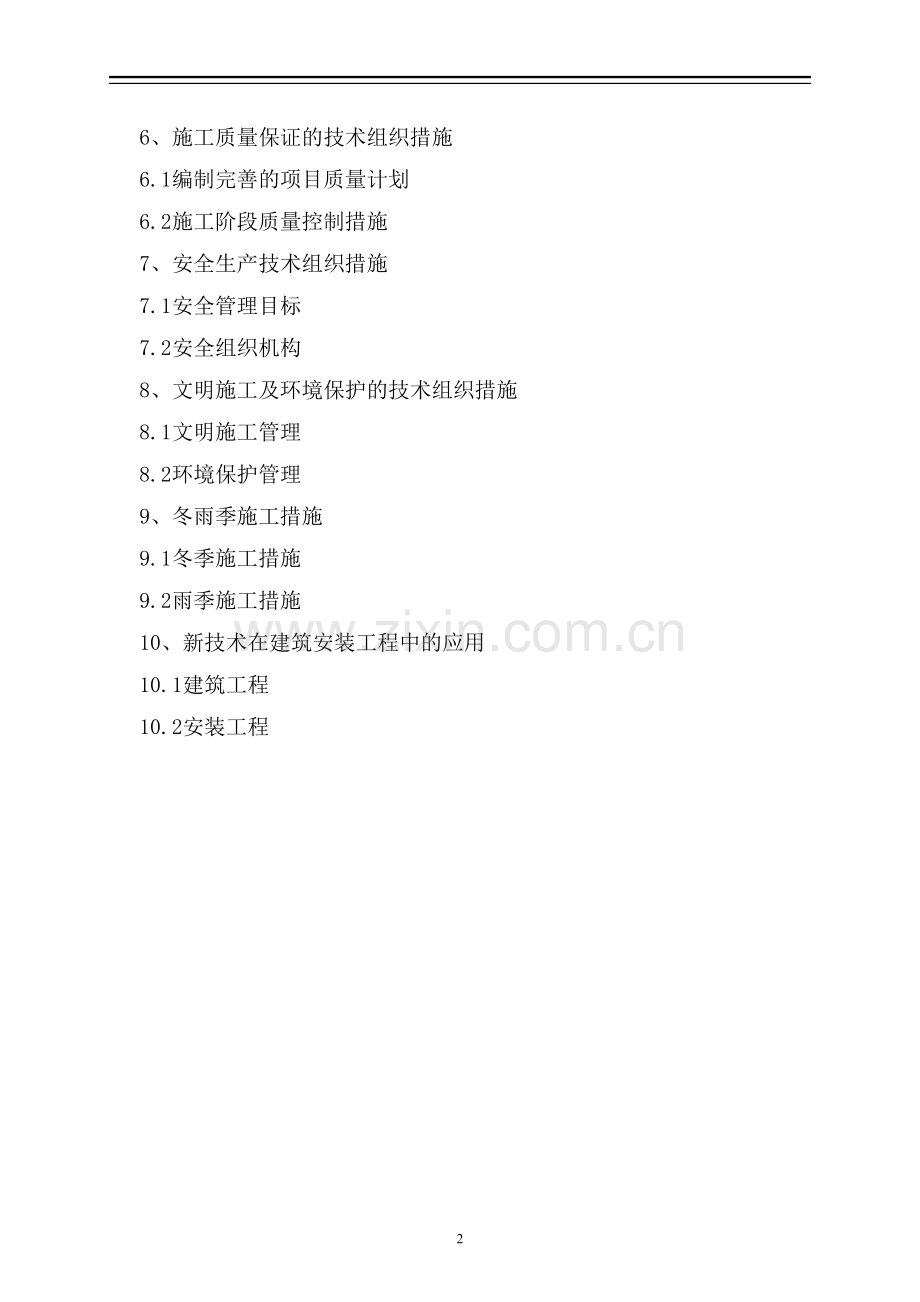

目 录1、工程概况1.1编制依据1.2气象条件1.3水文地质条件1.4交通运输2、总平面布置2.1总平面布置原则2.2施工总平面布置2.3施工总平面布置图2.4力能供应3、施工机械，机具、仪器4、施工组织机构与人员配备4.1施工组织机构4.2人员配备5、主要施工技术方案5.1编制依据5.2土建专业主要施工方案5.3锅炉专业施工方案5.4汽机专业施工方案5.5电气专业施工方案5.6热控专业施工方案5.7焊接施工方案5.8油漆施工方案6、施工质量保证的技术组织措施6.1编制完善的项目质量计划6.2施工阶段质量控制措施7、安全生产技术组织措施7.1安全管理目标7.2安全组织机构8、文明施工及环境保护的技术组织措施8.1文明施工管理8.2环境保护管理9、冬雨季施工措施9.1冬季施工措施9.2雨季施工措施10、新技术在建筑安装工程中的应用10.1建筑工程10.2安装工程1工程概况北辰冶金公司新建2150MW机组工程，是内蒙古化德北辰冶金化工有限公司投资建设中容量发电厂，主要为60万吨/年PVC项目提供动力及县城集中供热。厂址位于内蒙古化德县铁东工业园区内。1.1编制依据序号编制依据编 号备 注1本工程初设图纸2本工程设备订货协议、施工合同3火力发电工程施工组织设计导则2002849号国电电源4电力建设工程施工技术管理导则国电公司建筑工程施工与验收的主要技术规范、规程、标准5地基与基础工程施工质量验收规范GB5020220026混凝土结构工程施工质量验收规范GB5020420117钢结构工程施工质量验收规范GB5020520018建筑地面工程施工质量验收规范GB5020920109建筑装饰工程施工质量验收规范GB50210200110钢筋焊接及验收规范JGJ18201211建筑防腐工程施工质量验收规范GB50212200212混凝土强度检验评定标准GBJ107201013混凝土质量控制标准GB50164201114砌体工程施工质量验收规范GB50203201115建设工程监理规范GB50213200316普通混凝土用砂质量标准及检验方法JGJ52200617普通混凝土用石质量标准及检验方法JGJ53200618屋面工程质量验收规范GB50207200219房屋建筑工程技术资料管理规范DB15/427200520电力建设施工质量验收及评定规程DL/T5210.12005第一部分 土建工程21建筑电气工程施工质量验收规范GB50303200222建筑给水排水及采暖工程施工质量验收规范GB50242200223通风与空调工程施工质量验收规范GBJ50234200224建设工程文件归档整理规范GB/T50328200125工程建设标准强制性条文房屋建筑部分26工程建设标准强制性条文电力工程部分27平面整体表示法G101-104G101-4安装工程施工与验收的主要技术规范、规程、标准28电力建设施工及验收技术规范DL/T5047-95锅炉机组篇29电力建设施工及验收技术规范DL5011-92汽轮机组篇30电力建设施工及验收技术规范DL5031-94管道篇31电力建设施工及验收技术规范化学篇32电力建设施工及验收技术规范GBL147-90电气装置安装工程高压电器施工及验收规范33电力建设施工及验收技术规范GBL148-90电气装置安装工程电力高压器、油侵电抗器、互感器施工及验收规范34电力建设施工及验收技术规范GBL149-90电气装置安装工程母线装置施工及验收规范35电气装置安装工程电缆线路施工及验收规范GB50150-9136电气装置安装工程电缆线路施工及验收规程GB50168-9137电气装置安装工程接地装置施工及验收规范GB50169-9138电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50170-9139电气装置安装工程蓄电池施工及验收规范40电力建设施工及验收技术规范热工仪表及控制装置篇41火力发电厂焊接技术规程DL/T 869200442电力建设施工质量验收及评价规程 建筑篇、锅炉机组篇、汽轮机组篇、焊接工程篇等共九篇43特种设备安全监察条例国务院2003年6月1日起实行44蒸汽锅炉安全技术监察规程（1996）276号劳部发45电力工业锅炉压力容器监察规程DL612-199646电站锅炉压力容器检验规程DL647-200447管道焊接接头超声波检验技术规程DL/T820-200248钢制承压管道对接接头射线检验技术规程DL/T827-200249火电工程调整试运质量检验及评定标准 1996111号建质50电力工业技术管理法规(试行)第26号(80)电技字51火力发电厂基本建设工程启动及竣工验收规程 1996159号电建52火电工程启动调试工作规定 199640号建质53本工程现场调查情况1.2气象条件根据当地历年实测气象资料统计各常规气象特征值如下表所示。项目单位数值历年平均气温2.1历年平均最高气温24.8历年平均最低气温-20历年平均降水量mm300历年冻土深度cm290历年平均风速m/s4.38全年主导风向西北风1.3水文地质条件场地自然标高在1440.0m1445.00m，现场以前全部为农田。厂址处于相对稳定区域，适宜进行工程建设。化德县及周边区域出露的地层有风化砂石为主，地下水位较低。1.4交通运输北辰动力厂地处化德县东南2Km处，公路、铁路交通较便利，208省道从境内通过，西边铁路南北贯穿全境，在化德县设有火车站。2总平面布置2.1总平面布置原则厂区总平面布置主要设计原则是因地制宜、合理紧凑、功能分区明确、交通运输及管线、栈桥短捷顺畅，确保安全生产、方便运行管理、有利于施工及检修，节省用地及投资。并有良好的环境空间及生产、生活环境。煤场等污染较大的设施，应沿周边及下风侧布置。有条件时，应适当加大防护间距并设置隔离带。厂区路网及各种走廊设置要短捷合理，宽度恰当，应根据经验及计算来确定。道路纵坡及转弯半径等要满足交通及消防要求。车间引道、人行道、炉后等地坪要处理，但要力求减少铺砌面积。2.2施工总平面布置厂区项目部临建办公室设在北围墙内西北角，施工作业人员考虑在厂区对面新建电炉厂利用甲方现有的砖房及汽车卸煤沟东边作为生活区。2.3施工总平面布置图详见附图2.4力能供应2.4.1供水1）生活用水量Q3=1.1K3n3q3/(243600)本工程按500人计算,每人每天日用水量约100L,取用水不均匀系数1.5则有:Q1=1.11.5500100/(243600)=0.95L/s=3.76t/h2）居住区消防水量Q2=5L/s=18t/h(按一次火灾计算)施工现场消防用水量Q2=8L/s=28.8t/h(按火灾同时发生两次考虑)3）总用水量:Q=Q1+Q2=3.76+28.8=32.56t/h2.4.1.2施工用水原则我公司将在业主提供的主干管上取水，分别引支管至组合场、主厂房和其它施工区。施工用水原则上与消防用水合用，为保证消防用水，应保持水压在0.6Mpa以上。在进行生活区临建时，由于生活区消防用水量大于生活用水量，故考虑生活区用水应按居住区消防用水量18t/h考虑。2.4.1.3施工用水的设置1）管道最小通径计算:取水流速度3m/s，考虑到现场消防水管与生活水管合用，为保证消防水压安全，现场选用管道时，将管道通径提高一级，选用DN100 PVC管从业主提供的干管上取水。由DN100管道至组合场、主厂房等集中施工区域的支管由于与消防水管合用，故按消防水母管布置要求选用DN100管。水管进入集中施工区域后根据用水量分别选用DN50以下管道引至各用水点。2）施工用水管道的布置：现场管道沿道路边缘埋地敷设，在汽机房、锅炉房、材料库房外布置消防栓。在沿道路敷设的管道上每20米设一备用接口，以供道路冲洗等用水。2.4.2供电2.4.2.1施工用电容量估算1）安装施工主要动力用电负荷见下表：序号名称单位数量总功率（KW）备注1起重机械台3300塔吊、卷扬机2焊接机械台801200电焊机、热处理机、烘箱3加工制作台4100卷板机、车床、按施工组织设计导则规定的各类负荷的综合用电系数K和功率因素cos，施工动力用电的总容量为：P1=1.05KP/cos+KP=1.050.5300/0.75+0.31200+0.4100/0.75=644KW2）主要照明用电负荷见下表：序号名称总功率（KW）备注1室外照明1002室内照明50按施工组织设计导则规定的各类负荷的综合用电系数K，施工照明用电的总功率为：P2=1.050.8P1+P2=1.050.880+50=126KW以上二类用电负荷的总功率为：P=P1+P2=644+126=770KW根据本工程实际情况：工期短，时间紧，施工高峰期间同时施工。需2台800KVA变压器。供电线路采用直埋电缆沿厂区道路敷设，电缆敷设的地面进行标识，同时采取制定施工用电管理制度，设专人统一维护管理，保证现场供电的安全和连续可靠。2.4.3供气（氧气/乙炔/氩气/压缩空气）1）氧气：采用瓶装气向锅炉组合场、汽机组合场、加工组合场和除尘施工场地供气。2）乙炔：采用瓶装气向锅炉组合场、汽机组合场、加工组合场和除尘施工场地供气。现场不应设置乙炔发生站，以降低环境污染和防止发生安全事故。分散作业的场所选用瓶装气分散供应。3）氩气：采用购瓶装气分散供应。4）压缩空气：根据施工的要求和用气量采用移动式压缩空气机分区供应，在需用气点就近放置使用，不设空压机站。2.4.4供热根据本工程施工进度安排，为避免土建冬季施工不利因素，根据情况我方将采取使用火炉和防风帆布来保证土建工程的施工2.4.5场内消防施工区的消防管网与施工用水管网共用，管网主管径为DN100环状布置。室外消火栓布置间距不超过120米，布置在靠近十字路口、路边及重点防火部位。消火栓距路边一般不大于2米，距建筑物外墙不小于5米。主厂房、烟囱等高耸建筑配置高压水泵，以保证施工和消防用水。仓库、办公区等按规定配备相应的消防器材。3施工机械、机具、仪器序号机械型号布置位置用途1塔吊50型主厂房汽机房上部结构施工2汽车吊250t通廊吊装3汽车吊100t主厂区区域煤斗、汽机吊车梁4汽车吊50t炉后除尘器及引风机等5卷扬机10t2台6卷扬机5t2台7水平仪1台8全站仪1台4施工组织机构与人员配备4.1施工组织机构组建的该动力厂工程项目经理部，我公司将任命业务素质高、协调能力强的赵常青同志担任本项目的项目经理，同时任命项目管理经验丰富的李建党担任项目副经理、赵兵同志担任项目总工程师同时设工程部、物资部、经营部、办公室的三部一室职能机构，下辖由各专业工程公司组建的专业施工管理部和施工班组。配备具有电厂施工经验的施工管理人员和作业人员实施工程施工管理和作业。项目经理部的组织结构如图：73项目经理项目副经理总工程师结构制安施工队电气施工队安装施工队土建施工队物资部工程部办公室经营部中冶天工内蒙古北辰2*150Mw机组工程项目组织机构4.2人员配备4.2.1 项目部岗位编制内蒙古北辰2*150Mw机组工程人员编制序号部门岗位名称数量姓名备注1.项目经理1赵常青2.项目副经理1李建党3.总工程师1赵 兵4.施工部土建工程师1王纪龙5.土建工程师1吴杰6.物资部主管材料1栾丽艳7.材料员1裴晋麒8.经营部经营主管1郑鹏莉9.预算员1张凤英10.工程部安全员1刘彬5主要施工技术方案5.1 编制依据1）电力建设工程施工技术管理制度2）建设工程监理规范3）设计文件、厂家提供的技术资料、设备安装图等。4）工程所在地区的调查和勘测资料。5） 国家及行业现行的规程、规范和质量验评标准。3）主要和特殊施工方案5.2土建专业主要施工方案5.2.1测量控制网布设方案依据业主提供的厂区导线坐标点和厂区的地形条件、厂区总平面图等，根据便于使用和保存，不易破坏的原则，在厂区内布置测设级全面方格网，方格网边长小于300米。供各建筑物定位之用，保证施工定位准确。控制点的作法：控制点用800mm800mm800mmC15素混凝土现浇而成。混凝土表面高于自然地坪10cm，顶面埋设100100mm埋件，埋件表面要求平整，埋件上焊接特制圆型钢筋头。测准轴线后，用钢锯条在埋件顶面刻十子线，并在十字中心线用手摇钻钻眼，铆上铜焊条。控制点的高程，根据建设提供的高程点，返测到每个控制点预设的圆型钢筋头上。为保证测设精度，测量仪器使用全站仪，由专业测量工程师测设。在控制点标桩混凝土外侧0.8米处，用脚手管做临时维护栏杆，并刷上红白相间的油漆标志。5.2.2主厂房基础开挖（1）主厂房基础开挖方案土方开挖采用1m反铲挖掘机挖土，自卸汽车运土，弃土点由甲方指定，按照规定开挖放坡按照1：0.5放坡，然后人工修坡。挖土应预留20cm防止破坏原土层，影响地基承载力，人工进行清底的方式进行。深基坑要做好专项安全施工方案。5.2.3汽轮发电机基础施工方案汽轮发电机基座为现浇钢筋混凝土框架结构，大板式基础。（1）施工流程根据汽轮机基础的设计情况，从底板到运转层平台砼确定分三次浇筑，施工段划分为：底板0m、0m中间层，中间层-顶面三段。施工流程为：垫层钢筋模板砼（2）基础底板施工基础底板采用胶合板，外支撑采用型钢及483.5钢管双层围檩完全外加固找正。组合钢模板接缝内加粘海棉密封胶条，以保证浇筑砼时不漏浆。模板在安装过程中，必须有防止倾覆的临时固定措施。底板钢筋为双层钢筋骨架，绑扎时若设计未考虑上层钢筋固定，则需另外考虑增加设在垂直于底板长方向的k型焊接马凳，间距为1.0m，马凳主筋为25，不可替代相应位置的底板配筋。钢筋篦子绑扎时用制作的木卡尺、挂线控制间距，柱子钢筋插入底板的长度按设计施工且不小于40d。主筋连接接头采用闪光对焊连接，且在同一截面必须错开。底板为大体积砼构件，砼搅拌采用“双掺”技术，以控制过大的内外温差。为保证砼连续浇筑，不留施工缝，采用斜面分层法进行砼浇筑，每层厚度不得超过300mm，使混凝土沿高度方向均匀上升。采用2台泵车同时从两端向中部推移，砼浇筑时高处倾落的自由高度不应超过2m，防止发生离析现象。采用插入式振捣器振捣时，移动间距不大于500mm，振捣器与模板的距离不大于250mm。振捣器插入下层砼内的深度不小于50mm。在砼浇筑过程中，设专人监护模板、钢筋，尤其注意底板与四周结构变形缝处的止水带，发现变形，应及时采取措施进行处理。底板砼应及时加强养护与保温，以控制过大的内外温差。养护时要采取控温措施，并按要求测定浇筑后的砼表面与内部温度，将温差控制在设计要求的范围内，当设计无具体要求时，温差控制不超过25。在底板砼强度未达到要求以前，不得在其上面踩踏或进行上部结构框架的施工。（3）0中间平台施工模板施工：在底座上弹出柱子中心线及边线然后进行抄平，用砂浆抹平，保证模板的垂直度，模板采用胶合板，柱模板加固用模板外部加固方法，外设螺栓柱箍采用槽钢焊接形式。梁模板采用外固定方法M16或更大的对拉螺栓（通过计算来确定），483.5钢管及型钢加固。对拉螺栓的布置一定要通过计算来确定。在每个分段的根部柱模板施工时，根部留设清扫孔，柱子高度超过3m时，留设振捣孔。钢筋施工：钢筋采用钢筋加工场集中加工，现场绑扎的方法。钢筋绑扎前要弹好柱子轴线及梁底标高线。柱子要检查下层预留钢筋的位置、数量、长度是否符合设计要求。根据设计要求，上部柱子和基础短柱采用主筋对焊连接，柱子钢筋焊接采用电渣压力焊，在任一焊接接头中心至长度为钢筋直径d的35倍区段内（且不小于500mm）。同一根钢筋不得有两个接头。梁钢筋绑扎以现场绑扎为主，地面绑扎吊装就位为辅的方法。梁的箍筋应与主筋垂直设置，箍筋弯钩沿主筋方向错开布置。根据设计要求，钢筋可以采用闪光对焊，所以梁的钢筋长度不够时，可采用闪光对焊接头。下部钢筋在支座处，上部钢筋在跨中，接头错开。同一截面处，接头不多于25%。为保证钢筋保护层满足设计要求，支模前钢筋骨架外要加设一定数量的垫块。板钢筋绑扎完毕后，为保证钢筋的位置，双层筋要加设钢筋马凳。绑扎完毕后，经常上人的地方应铺设跳板，并注意保护，防止踩踏。砼的施工：混凝土由商砼搅拌站供应，混凝土罐车运输，泵车与拖式泵泵送浇筑。插入式振捣器振捣。柱子浇筑混凝土的速度控制在0.8m/h以内。梁板混凝土泵送时，混凝土不能集中堆放，防止局部超载。浇筑时应设专人监护模板、钢筋及预埋件，当发现胀模或移位时，应立即停止浇筑，并在混凝土初凝前修整好。振捣器操作应快插慢拔。分层浇筑时，每层混凝土厚度不超过振捣棒长的1.25倍，在振捣上一层时，应插入下层中50100mm，以消除两层之间的接缝。同时在振捣上层混凝土时，要在下层混凝土初凝前进行。振捣器按500500mm间距进行振捣，每次振捣不少于2030s。浇筑高度超过3m时，从振捣孔插入振捣棒进行振捣。柱子浇筑前，应先在底部填50100mm厚与混凝土内砂浆成分相同的水泥砂浆。混凝土输送胶管应深入柱子内，保证混凝土自由落差不大于2m，防止混凝土产生离析现象。对于梁柱交叉处钢筋较密集的部位，以同标号细石混凝土浇筑。为保证砼表面工艺，砼浇筑完毕，表面用木抹子搓平。混凝土浇筑完毕，应在12小时内加以覆盖，养护时间不得少于7昼夜，浇水次数应能保证混凝土表面始终处于润湿状态。（4）上部框架施工a模板及排架支撑系统施工1）为了保证钢筋砼现浇结构的表面工艺，梁、柱模板的加固均采用模板外加固的方法。2）模板及其支撑在安装过程中必须采取防止倾覆的临时固定措施。3）加固梁、柱模板的对拉螺栓端部均设双螺帽，以提高施工安全度。梁、柱侧模加固可借助排架进行加固。4）凡座落于回填土上的排架及脚手架，其根部应立于道木上通铺的12槽钢上，以免排架下沉。5）排架及脚手架搭设时要有足够的斜撑与剪刀撑，以保证整体稳定性。b.钢筋施工钢筋绑扎前，应与设计院商定箍筋端部对接形式，纵横大梁箍筋交叉部位的处理，以确定相应的施工程序及方法。由于上部框架纵横大梁钢筋交叉，箍筋形式复杂，且钢筋直径大，施工中要正确组织，解决好绑扎的先后顺序，对于框架横梁可采用地面绑扎，然后吊装就位的方法。梁主筋为双层筋时，上下层之间应垫以同直径的钢筋头，以保证钢筋的设计间距。箍筋加工尺寸以保证主筋保护层为前提，在梁与柱、梁与梁交叉处保护层大的部位，根据实际加设部分6钢筋，以防止裂缝。箍筋的接头应沿梁长度及柱高度方向交错布置，与主筋交叉点用20#铁线绑牢。主筋连接接头在同一截面的接头应相互错开。为保证钢筋保护层，扣模前应加设一定数量的砼垫块。柱施工缝处插筋12200200mm，长度为1000mm，上下各500mm，以保证砼施工缝处质量。c.砼工程施工砼的搅拌、浇筑、养护应遵照前边大体积砼构件施工措施进行。砼浇筑前钢筋、模板、预埋螺栓、埋件等应按土建施工图纸、安装施工图纸及设备厂家的设备图纸，认真检查并履行质量验收签字手续，确保无误后方可进行砼浇筑。柱梁浇筑速度控制在0.8m/h以内，以减少砼对模板产生的侧压力，且不留施工缝。运转层平台浇灌时使用两台泵车沿纵向从一端同时推向另一端。砼输送胶管应伸入柱内，保证砼自由落高不大于2m，防止砼产生离析现象。对于梁柱交叉处钢筋较密的部位，以同标号细石砼浇筑，并加强振捣，振捣上层应插入下层50mm以上。砼浇筑时在现场做同条件砼试块3组，做为结构拆模或设备临时就位时验证砼强度。浇灌过程中应设专人对钢筋、模板、埋件等进行维护，发现异常及时处理。砼浇筑完毕，应在12小时内加以覆盖，浇水养护不少于7昼夜。为防止砼温度裂缝，在运转层平台布设测温孔进行测温并做出记录。d.预埋件及螺栓套管的固定汽机基础预埋件较多，为保证预埋件的位置正确，且与混凝土表面平齐，施工时预埋件固定在对应位置上。用于固定汽机台板的地脚螺栓埋管（一般为803.5管）施工精度要求高，在施工时先在底模上准确定位，并固定100mm高的89肋钢管桩，并将地脚螺栓套管固定于钢管桩上，地脚螺栓管顶标高要比设计标高高出300500mm，便于拆除大梁底模。e.模板拆除柱模、梁侧模应在砼强度达到砼表面及棱角不因拆除模板而受到损坏时方可拆除。大梁底模必须在砼强度达到100%时方可拆除。为保证拆模的顺利进行，拆模时应安排支模的人员拆除，模板拆除应遵循先拆非承重的，后拆承重的，先支的后拆，后支的先拆，由上到下的原则。模板零件应随拆随收入工具袋内，不得随处乱扔，使用撬棍拆模时，为了不伤棱角可在撬棍下垫以木块。柱模拆除后，用4根503角钢将柱四角临时保护，角钢内衬=3mm的橡胶皮，防止碰坏砼棱角。对拆下的模板、钢管及附件要及时运到指定的地点按规格堆放整齐，最后对拆除现场清理一次，散落的零件全部收回。f.材料的垂直运输及人员上下交通汽轮发电机基础上部框架施工时，采用汽机房的塔吊进行材料的垂直吊运，并在汽机基础一侧设一座“之”字形施工楼梯供人员上下交通使用。施工楼梯宽1.5m，坡度30，铺木脚手板并设200mm高挡脚板。在汽轮机基础四面脚手架外侧围设安全围网1层。(5)汽轮发电机基础二次灌浆a.二次灌浆材料的选择汽轮发电机基础二次灌浆建议采用专用高强灌浆料，如H系列高强无收缩灌浆料，其特点是早强、高强、自流态、微膨胀、无收缩、抗油渗等。b.二次灌浆前准备工作1）机组设备保护，特别是发电机后轴承座的绝缘板、台板的滑动面以及发电机下部的电气设备等处，应有妥善的保护措施，防止二次灌浆时破坏设备及电气元件。2）基础砼与二次灌浆层接触的表面，必须进行凿毛并吹扫干净，无杂物、油漆、油污。砼表面应浸湿保持24h以上。3）台板与二次灌浆层接触的表面应清理干净，无油漆、油污。4）预留地脚螺栓孔内应清理干净，无杂物，地脚螺栓垫板和基础砼应接触良好，能保证二次灌浆时不漏浆。5）二次灌浆的部位不得妨碍汽轮机及管道的热膨胀，并不得阻塞台板的注油孔或疏水孔等。6） 地脚螺栓露在外面的螺母，应加装套管，螺母四周应留出足够套上扳手的间隙。c.二次灌浆施工要求1）台板内部应填实，保证浇筑高度。2）每一块台板下的二次灌浆工作应连续进行，不得中断。3）浇筑时，应按规定做出砼试块，与二次灌浆层在同一条件下养护，并按要求的时间做强度试验，提出报告。4）浇筑完毕后，对飞溅到设备和螺栓表面的灰浆，立即擦拭干净并按要求进行养护。5）基础二次浇灌层的砼强度未达到设计强度的50%以前，不允许在机组上拆装重件和进行撞击性工作，在未达到设计强度的80%以前，不允许复紧地脚螺栓。d.基础二次灌浆严格控制施工工艺，拆模后，外形和质量应符合设计要求。（6）汽轮发电机基础沉降观测a.基础沉降观测工作至少应配合下列工序进行：1）基础养护期满后（此次测定值作为原始数据）。2）汽轮机全部汽缸就位和发电机定子就位前、后。3）汽轮机和发电机二次灌浆前。4）整套试运行后。b.沉降观测应使用精度为二级的仪器进行。各次观测数据应记录在专用的记录簿上，对沉降观测点应妥善保护。c.测定基础沉降稳定期间12个月内的沉降量，计算分析其每天平均沉降量不超过设计规定允许值，或不大于0.010.04mm/d。5.2.4主厂房上部施工方案（1）施工工序安排根据施工现场的具体情况，该工程的施工为单元式施工，A排架为1个施工单元，BC框架为1个施工单元。A排：钢筋砼排架钢屋架。BC排：钢筋砼框架平台施工。A排、BC排钢筋砼排、框架结构施工顺序按照从下至上的原则，在各层框架梁的上部留设施工缝，施工上部框架时，凿除施工缝松动的石子，清理干净用水充分湿润。施工工艺流程如下：柱子放线柱子排架柱子钢筋连接、绑扎柱子模板梁排架搭设梁底模梁钢筋梁侧模浇筑柱、梁砼框架梁柱拆模钢梁安装平台模板支撑平台模板绑板钢筋浇筑平台砼平台拆模砼养护。（2）施工安排A排及BC排钢筋砼框架及排架结构，采用胶合板，模板接缝处内加粘海绵密封胶条，模板表面用胶粘材料或铁腻子抹平，保证浇注砼时不漏浆。框架柱、梁采用外对拉螺栓M16（通过计算确定螺栓的规格及间距），模板外用横、竖483.5钢脚手管及型钢加固，483.5钢管排架作为梁的支撑体系。（3）模板及支撑体系a.A排及BC排钢筋砼框架及排架结构，柱、梁没有详细的设计尺寸，而且柱、梁规格很多，下面以具体的柱、梁进行对拉螺栓的确定及梁承重排架的确定，实际施工时根据具体的设计尺寸来计算确定。b.在梁两侧脚手架外侧，各增设一排脚手架，与排架形成一个整体，上面铺好跳板，保证施工时脚手架的稳定性。第一个施工层施工后，砼强度达到1.2N/mm时，方可进行第二个施工层施工，第一层支撑系统不拆除，第二个施工层的支撑系统尽可能与下层立杆在同一个轴线上，进行第二、三个施工层施工时，方可拆除第一个施工层的支撑系统。c.平台模板的施工，钢筋砼框架施工完，进行平台模板的施工。根据设计确定木拐子的加工长度，木拐子采用100100mm木方，根据钢梁的型号确定木拐子的高度，木拐子的间距为500mm，模板支撑木拐子的纵向用=25mm木板拉接形成整体，保证其稳定性，木拐子铺设完进行模板的铺设，板缝用胶粘材料抹平，确保砼的工艺。d.为保证工程质量，方便柱子根部杂物的清扫，柱子根部留设一块便于拆装的模板，杂物及时清理干净。每一个施工层柱子高度超过3m时，在超过3m的地方留设振捣孔。（4）钢筋工程钢筋采用钢筋加工场集中加工，现场绑扎的方法。钢筋绑扎前弹好柱子轴线及梁底标高线。柱子要检查下层预留钢筋的位置、数量、长度是否符合设计要求，如不符合设计要求应进行处理。上部柱子和基础短柱及下部柱子的主筋连接采用直螺纹连接或电渣压力焊。在任一焊接接头中心至长度为钢筋直径35倍区段内（且不小于500mm），同一根钢筋不得有两个接头。梁钢筋绑扎以现场绑扎为主，梁的箍筋应与主筋垂直设置，箍筋弯钩主筋方向错开布置，根据主厂房基础图的要求，钢筋可以采用闪光焊，所以钢筋的长度不够时，可以采用闪光对焊接头，上部钢筋在支座处，下部钢筋在跨中，接头错开，同一截面内，接头不多于25%，为保证钢筋保护层满足设计要求，支模前钢筋骨架外要加设一定数量的垫块。（5）砼浇筑混凝土由商砼搅拌站供应，混凝土罐车运输，泵车与砼输送泵泵送浇筑。插入式振捣器振捣。柱子浇筑混凝土的速度控制在0.8m/h以内。梁板混凝土泵送时，混凝土不能集中堆放，防止局部超载。浇筑时应设专人监护模板、钢筋及预埋件，振捣器操作应快插慢拔。分层浇筑时，每层混凝土厚度不超过振捣棒长的1.25倍，在振捣上一层时，应插入下层中50100mm，以消除两层之间的接缝。同时在振捣上层混凝土时，要在下层混凝土初凝前进行。振捣器按500500mm间距进行振捣，每次振捣不少于2030s。浇筑高度超过3m时，从振捣孔插入振捣棒进行振捣。柱子浇筑前，应先在底部填50100mm厚与混凝土内砂浆成分相同的水泥砂浆。混凝土输送胶管应深入柱子内，保证混凝土自由落高不大于2米，防止混凝土产生离析现象。对于梁柱交叉处钢筋较密集的部位，以同标号细石混凝土浇筑。为保证砼表面工艺，砼浇筑完毕，表面用木抹子搓平。混凝土浇筑完毕，应在12小时内加以覆盖，养护时间不得少于7昼夜，浇水次数应能保证混凝土表面始终处于润湿状态。砼浇筑时在现场做同条件砼试块3组，做为结构拆模或设备临时就位时验证砼强度。（6）模板拆除柱子模板、梁侧模应在混凝土强度达到混凝土表面及棱角不因拆除模板而受损坏时方可拆除。大梁底模必须在混凝土强度达到100方可拆除。模板拆除时设专人监护，拆模板人员携带工具袋，以防工具等用品从高处掉落，拆除模板不得很凿硬敲以防模板大面积脱落，造成安全隐患。拆除下的模板必须用绳索系到地面，不得抛扔。柱模板拆除后，用4根503角钢内衬=3mm橡皮胶将柱四角临时保护，防止碰坏棱角。（7）材料垂直运输根据施工情况，在固定端设置塔吊一台，来满足主厂房区域的土建垂直运输施工。（8）煤仓间上部结构施工上部框架施工采用内满堂外双排脚手架作为支撑体系，2台机组采用分层流水作业，按照框架、楼板逐层向上施工。施工上料以塔吊为主。混凝土施工采用泵车和拖泵相结合布料方式。钢煤斗采用100t汽车吊吊装就位。（9）汽机间上部结构A列柱现浇分两次到顶，第一次施工到运转层，第二次施工到顶。施工上料采用塔吊，混凝土施工采用泵车在A列外侧布料。(10)吊车梁吊装汽机房A、B列的吊车梁的吊装使用100t汽车吊在屋盖结构施工前依次吊装就位。(11)钢煤斗安装煤斗结合重量分为方锥体，每节上下端口对称焊四个吊耳，使用25t低架平板车运至现场，整体拼装后吊装。煤斗吊装时采用100t汽车吊吊装。（12）汽机房屋盖施工汽机房屋面采用岩棉压型彩钢板做屋面。钢屋架吊装吊装顺序从固定端向扩建端方向依次吊装，预留1轴线屋架，待行车就位后再吊装，中间穿插屋面板吊装。吊装方法汽机屋架的吊装应采用50T汽车吊，屋架应在汽机房外侧场地组合吊装作业穿叉进行。5.2.5锅炉基础施工方案锅炉基础等属于大体积砼构件，除满足一般砼的施工要求外，还应采用下列保证砼连续浇筑，控制温度应力，防止裂缝的技术措施。a在基础的内部附设增加必要的构造钢筋。b浇筑砼前，对所有砼施工机械进行一次检修，以满足连续施工的要求。c选择砼原材料，优化砼配合比。选择砼原材料，优化砼配合比的目的是使砼具有较大的抗裂能力，即要求砼的绝热温升较小，抗拉强度较大，极限拉伸变形能力较大，膨胀系数较小。1）水泥选择：施工中选用低水化热高强的42.5普通硅酸盐水泥。2）掺用混合材料：根据试验掺入部分粉煤灰代替等量水泥。3）骨料：选用粒径大，级配良好的骨料，且砂、石骨料含泥量不超过1%和3%。4）掺用外加剂：根据试验掺入具有减水和增塑的减水剂，在保持砼坍落度及强度不变的条件下，减少水泥用量，降低水化热。5）优化砼配合比：在保证砼强度及流动性条件下，减少水泥用量，降低水化热。d.严格控制砼温度，减少内外温差并防止表面温度骤降。1）通过冷水搅拌，骨料冲洗降温、避免曝晒等措施，降低砼出机温度。2）砼浇筑后12h，在砼表面覆盖保温材料，以减少内外温差，降低砼表面温度梯度。e.砼浇筑及养护大体积砼基础必须连续浇筑，采用斜面分层法，分层浇筑，分层振捣，保证上下层砼结合良好，浇筑过程中应防止砼发生离析现象，见下图。大体积砼基础要加强早期养护，达到保温、保湿的目的。主要通过浇水和覆盖相结合的办法，定期检测砼的内部温度，保证砼内外温差小于25。5.2.6烟囱施工方案本期工程二台炉共用一座烟囱。 （1）施工测量1）座标、标高测量质量要求：基础中心点允许偏点：5mm（对设计座标的位移）基础底板标高允许偏差：10mm基础环壁上表面标高允许误差：10mm2）坐标测量：a.底板垫层施工完毕后，按照建设单位提供的座标测量资料，进行烟囱基础中心点座标的测量定位工作，设置座标A/B十字轴线控制桩，须经建设单位技术复核符合要求，并办妥测量复核签证单手续后进行模板、钢筋的施工放线。b.烟囱中心控制点设置在烟囱基础垫层上，垫层施工时在烟囱中心点位置，精确埋设埋件。作为烟囱中心控制点的测量标志，埋件为-12mm200mm200mm，铁脚414mm400mmc.投测到埋件上的十字轴线，经建设单位复核无误，办理复核手续后，即在铁件上凿出中心点和十字轴线记号，该标志是整个烟囱施工的中心。3）标高测量测量前应对经纬仪、水准仪、钢尺、塔尺进行检验校证，保持测量器具的精确度。测量仪器要固定专用，测量和配合测量的人员也要相应固定，以保证测量工作质量。测量人员应严格按测量操作技术规程作业，仪器要严格对中找平，不得违章作业。在丈量轴线尺寸时，应注意随时消除误差。认真做好测量标志的保护工作。搭设操作架及堆放材料时，注意不要遮挡控制点，以保证测量时能够通视。测量放线前，必须仔细核对施工图纸尺寸，确认无误，方可按图纸测量放线。（2）基础工程1）土方工程土方开挖采用机械（反铲）挖方，并配备四辆翻斗车运输、基坑放坡待图纸到位后按规范要求进行放坡。坑底按设计要求挖到标高后，并人工清坑300mm厚，保证基底的稳定性和不受扰动。2）基础底板施工模板施工a底板侧模采用组合钢模板，支撑外侧以钢管为主，辅以木撑头，内侧搭设满堂脚手架，确保模板支撑稳定牢固。b为了绑扎筒身环基钢筋及钢筋网内清理工作的需要，侧模底部要开4个进人孔，80cm宽100cm高，该人孔洞视底板砼浇筑进度而及时补撑模板。C安装模板前，应进行测量定位，用墨线弹出烟囱座标中心十字线，弹出底板外园弧线和环壁内外直径园弧线，弹出予留门洞、管孔位置线，以
