教师教案

（2016 — 2017 学年 第 二 学期）

专业名称 机电维修
课程名称 电工实训
授课教师

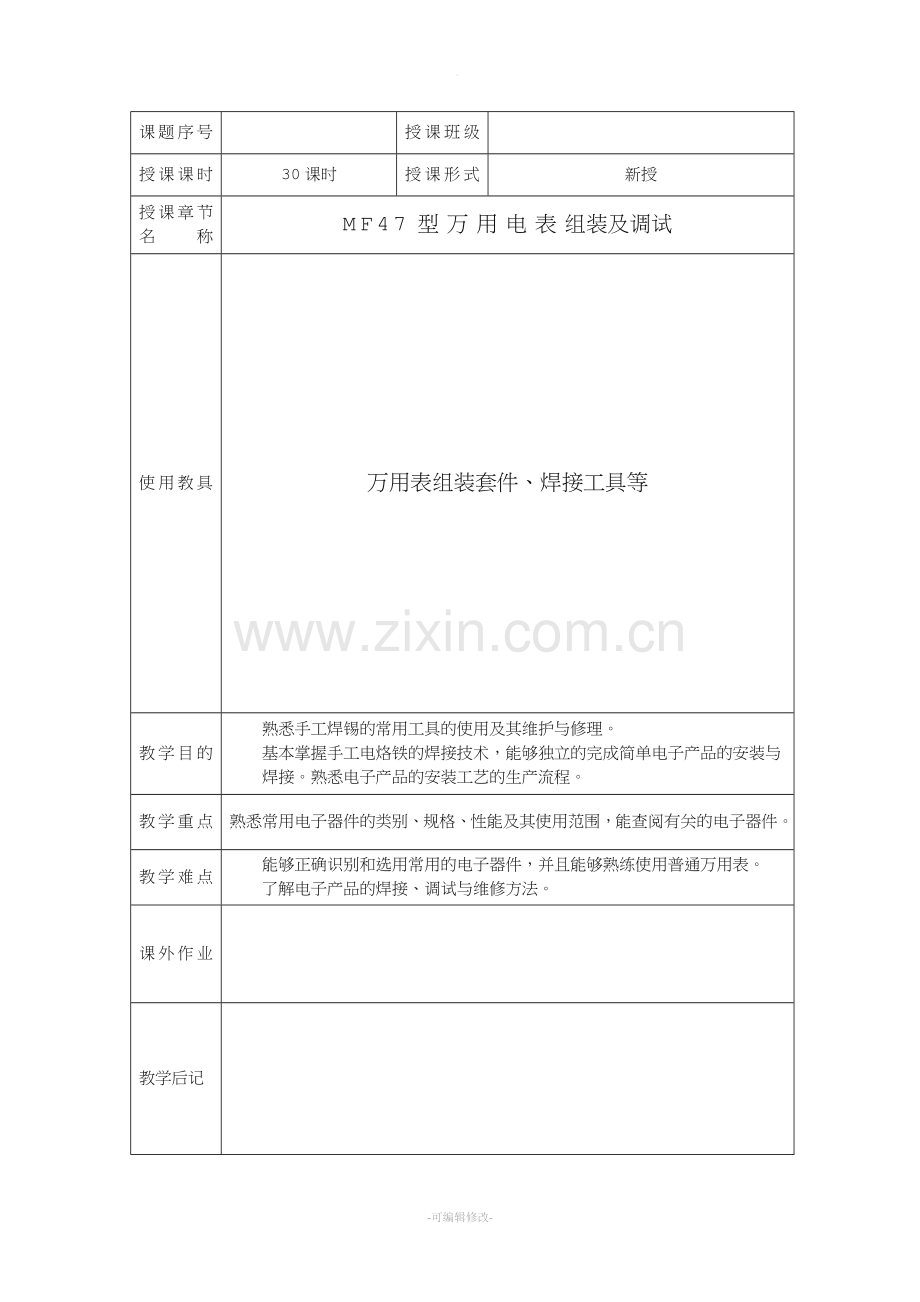

课题序号

授课班级

授课课时
30课时
授课形式
新授
授课章节
名称
MF47型万用电表组装及调试
使用教具
万用表组装套件、焊接工具等
教学目的
熟悉手工焊锡的常用工具的使用及其维护与修理。
基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与
焊接。熟悉电子产品的安装工艺的生产流程。
教学重点
熟悉常用电子器件的类别、规格、性能及其使用范围，能查阅有关的电子器件。
教学难点
能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表。
了解电子产品的焊接、调试与维修方法。
课外作业

教学后记

授课内容及进度
日期
上下午
教学内容
标准
周一
上午
识读并讲解元器件
掌握识读元器件方法
下午
继续巩固识读并检测元件好坏的方法
检测元器件好坏
周二
上午
考核学生识读和检测方法
能正确识读和检测
下午
元件组装方法和焊接技术要领进行讲解和示范
学生能按标准组装教师进行示范、检查
周三
上午
元件组装方法和焊接技术要领进行讲解和示范
学生能按标准组装教师进行示范、检查
下午
元件组装方法和焊接技术要领进行讲解和示范
学生能按标准组装教师进行示范、检查
周四
上午
对故障排除注意事项及方法进行分析和讲解，教师演示
学生独立操作，能完成故障的排除工作
下午
分组练习
学生能独立分析故障原因
周五
上午
对线路板焊接、故障排除进行考核
学生能独立完成线路板焊接、故障排除

课 堂 教 学 安 排
教学过程
主 要 教 学 内 容 及 步 骤

安全教育内容
一、课堂纪律（检查考勤、课堂秩序、并记录等）；
二、实训制度（对工装穿戴进行检查等）；
三、实训当中反复强调用电安全及操作安全要领等。具体针对焊接制作时特别注意的事项：

实训步骤：

1、识读零件
2、 焊接
3、组装
4、调试
5、维修
6、组装成功

一、主要的技术性能
a. 仪表的测量范围即准确等级
b. 外型尺寸：165x112x49mm
c. 重量：800克
量限
按电平刻度增加值
电平的测量范围
10V

-10~+22dB
50V
14dB
+4~36dB
250V
28dB
+18~50dB

测量范围
灵敏度
基本误差
基本误差表示法
直流电流
0~50uA~
0.5mA~5mA~
50mA~500mA~
5000mA

+_2.5
+_2.5
以标度尺工作部分上量限的百分数表示之
直流电压
0~0.25~1~2.5~
10~50~250~
500~1000~2500V
20K/V
+_2.5
交流电压
0~10V~50V~
250V~500V~1000V~
2500V

+_5%
电阻
R~1ΩR*10R*100Ω*
1KΩR~10KΩ

+_2.5
以标度尺工作部分长度百分数表示之
音频电平
-10db~+22db

晶体管放大倍数
0~300hE

电感
20~1000H

电容
0.001~0.3uF

教学过程
主 要 教 学 内 容 及 步 骤

二、MF47型万用表的原理与设计
1．直流电流档的原理图设计与计算
注： 在测量电流时（50μA除 外）开关闭合，在测量其它开 关时则打开。

2．直流电压档的原理图设计与计算
直流电源灵敏度：
0.25V20K=5K
120K=20K
2.520K=50K
1020K=200K
5020K=1000K
25020K=5000K
50020K=1000K
100020K=20000K

3 .交流电压档的原理图设计与计算
直流电源灵敏度：
2500.445=111.25mA
2.3K∥1.88K+=12K
1020K=40K
504K=200K
2504K=1000K
5004K=2000K
10004K=4000K

4.欧姆档的原理图设计与计算

x1、x10、x100、x1K
是由1.5V电源供电，
x10K是由9V电源
和1.5V电源串联供电

a. x1 表头
1.5V+ 导电环2 20K 3.3K 12K 1.5V-
15Ω
b. x10 表头
1.5V+ 导电环2 20K 3.3K 12K 1.5V-
165Ω
c. x100 表头
1.5V+ 导电环2 20K 3.3K 12K 1.5V-
1.78KΩ
d. x10K 表头
9V+ 3.3K 12K 1.5V- 1.5V+ 导电环1 160K 9V-
三、MF47型万用表的组装与调试
1.装配调试过程中的技术分析和故障分析
a.故障部位：直流电流档
故障现象：（1）表针不动即无指示。（2）各量程的误差不一致，有正有负。（3）用小量程档时，指针偏转很快即阻尼很小，用大量程档时无指示。
故障原因：（1）表头故障或与表头串联的电阻断路或量程开关不通。（2）分流电阻某档焊接不良，阻值增大或局部烧坏。（3）分流电阻断路或分流支路连线断。
b.故障部位：直流电压档
故障现象：（1）表针无指示。（2）某量程误差大，随着量程增大误差变小。（3）小量程档均正常，超过某量程均无指示。

故障原因：（1）量程开关接触不良或烧坏，或量程开关与降压电阻脱焊。（2）分压电阻故障，如变值、短路等。（3）分压电阻损坏或其连线断路。
c.故障部位：交流电压档
故障现象：（1）指针轻微摆动或指示极小。（2）误差很大，有时偏低50%。（3）各档指示值偏低同一误差。
故障原因：（1）整流元件击穿。（2）整流组件中某一元件击穿断路，全波整流变为半波整流。（3）整流组件性能不佳，反向电阻减小。
d.故障部位：电阻档
故障现象：（1）短路调零时，表针无指示。（2）表笔短路时，表针调不到零位。（3）调零时，表针跳动。（4）个别量程不指示。（5）个别量程误差大。
故障原因：（1）某表笔断线或量程开关公共点断路、调零变阻器有断点、电池用完或引线断。（2）电池电压不足、量程开关接触不良或表头的限流电阻增大。（3）调零变阻器接触不良。（4）该档分流电阻断路或量程开关接触不良。（5）该档分流电阻变值或烧坏。

四、器件清单及参考资料

R1 38.8K
R2 160K
R3 47K
R4 160K
R5 60K
R6 1.78K
R7 165K
R8 15Ω
R9 267Ω
R10 0.54Ω
R11 5.4Ω
R12 54Ω
R13 54Ω
R14 2.7K
R15 115K
R16 30K
R17 150K
R18 800K
R19 4m
R20 5m
R21 2m
R22 1m
R23 800K
R24 5m
R25 5m
R26 3.1K
R27 34Ω
R28 1.88K
Rt 620Ω
C 10μ/16V
D1 IN4001
D2 IN4001
D3 IN4001
D4 2AP9
