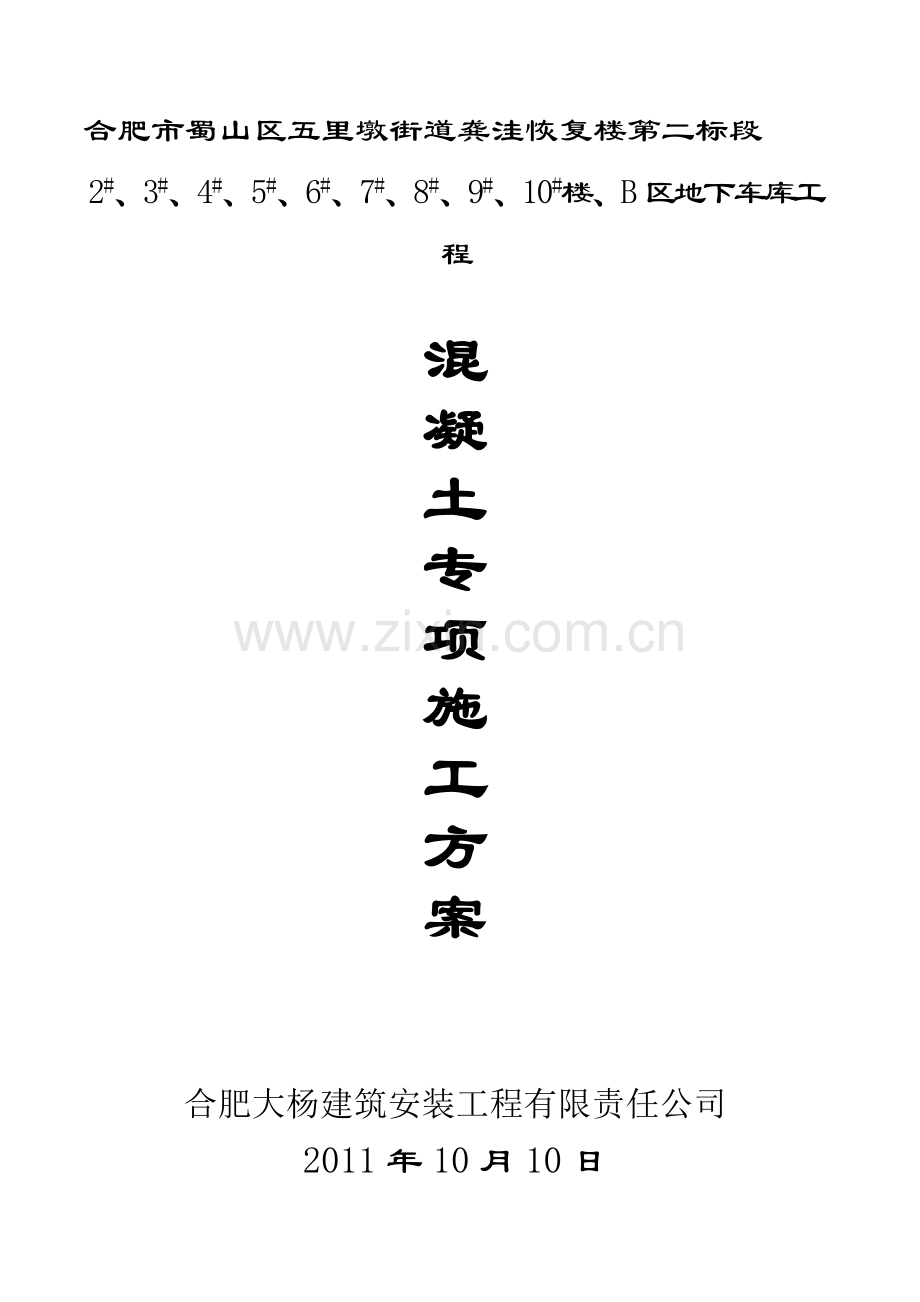

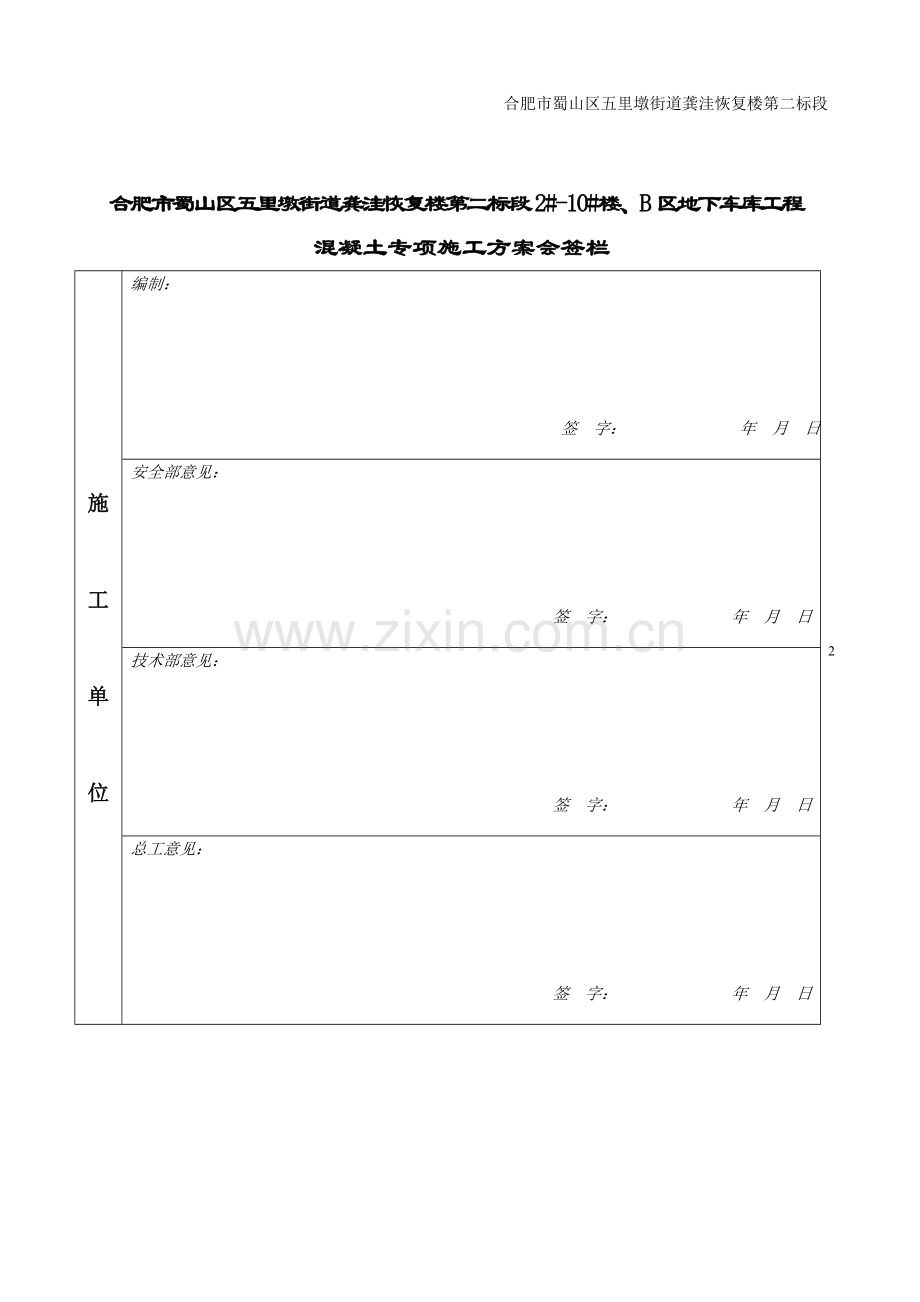

合肥市蜀山区五里墩街道龚洼恢复楼第二标段合肥市蜀山区五里墩街道龚洼恢复楼第二标段2#、3#、4#、5#、6#、7#、8#、9#、10#楼、B区地下车库工程混凝土专项施工方案合肥大杨建筑安装工程有限责任公司2011年10月10日合肥市蜀山区五里墩街道龚洼恢复楼第二标段2#-10#楼、B区地下车库工程 混凝土专项施工方案会签栏施工单位编制：签 字： 年 月 日安全部意见： 签 字： 年 月 日技术部意见：签 字： 年 月 日总工意见：签 字： 年 月 日监理审核意见： 签 字： 年 月 日 签 字： 年 月 日目 录（一）编制依据4（二）工程概况4（三）浇筑砼前的准备工作5(四)砼的试配与选料 6(五)混凝土的运输 6(六)砼的浇筑和振捣 6附：试块留置计划12合肥市蜀山区五里墩街道龚洼恢复楼第二标段2#-10#楼、B区地下车库混凝土专项施工方案一、编制依据： 1、合肥市蜀山区五里墩街道龚洼恢复楼第二标段2#-10#楼、B区地下车库施工招标及答疑文件；2、现行的施工及验收规范、规程、工程建设标准强制性条文及标准图集；3、国家及安徽省、合肥市颁发的有关建筑工程的法律、法规；4、安徽省建筑设计研究院的本工程施工图.5、我公司项目管理文件及ISO9001质量体系程序文件。6、建设工程项目管理规范（GB/T50326-2001）7、建筑工程施工质量验收统一标准（GB50300-2001）8、建筑地基基础工程施工质量验收规范（GB50202-2002）9、混凝土结构工程施工质量验收规范（GB50204-2002）10、混凝土泵送施工技术规程（JCJ/T10-95）11、建设工程文件归档整理规范（GB/T50328-2002）二、工程概述工程名称：合肥市蜀山区五里墩街道龚洼恢复楼第二标段2#-10#楼、B区地下车库工程建设单位：合肥市蜀山区五里墩街道办事处设计单位：安徽省建筑设计研究院监理单位：合肥市工程建设监理公司勘察单位：合肥市勘察院有限责任公司施工单位：合肥大杨建筑安装工程有限责任公司工程地点：合肥市青阳路与高刘路交口东侧23楼号内容2#楼3#楼4#楼5#楼6#楼7#楼8#楼9#楼10#楼B区地下车库总建筑面积9628.8m28711.4m28711.4m214127 m28711.4m29628.8 m220160.9 m29628.8 m222224 m225195 m2建筑层数地上28层，地下1层地上28层，地下1层地上28层，地下1层地上33层，地下1层地上28层，地下1层地上28层，地下1层地上28层，地下1层地上28层，地下1层地上31层，地下1层地下1层建筑高度82.100m82.100m82.100m96.65 m82.100m82.100m82.100m82.100m90.8m3.7m结构类型剪力墙结构剪力墙结构框剪结构框剪结构剪力墙结构剪力墙结构剪力墙结构剪力墙结构剪力墙结构剪力墙结构设计使用年限50年50年50年50年50年50年50年50年50年50年三、浇砼前的准备工作：钢筋绑扎、模板支设完毕并加固牢固，预埋、预留准确后，模板、钢筋、预埋铁件及管线等全部安装完毕，经检查符合设计要求，并办完隐、预检手续。填写砼浇灌申请表，请各专业工长、班组长会同项目质检员签字同意，并经监理公司检查认可后才许浇灌。浇注前，通过协议与气象台建立中、短期天气预报和灾害性天气预报制度，便于提前做好针对性的防雨、防风等措施，与有关部门建立良好的协作关系，保证道路畅通，水、电供应正常。在施工现场内设专人负责指挥调度，做到不待料、不压车、工作上有序作业。砼浇注前，应做好各种机械设备的保养工作。将模板内的垃圾等杂物及钢筋上砂浆清除干净，并检查垫块是否垫好，在后浇带位置放置固定钢丝网和方木，要求平直、牢固，能阻止砼流动到后浇带位置进行凿毛、冲洗。柱头立模之前必须清除柱头内杂物、浮浆和松动石子。四、砼的试配与选料 严格控制材料质量，选用级配良好、各项指标符合要求的砂石材料，进场水泥必须有材质证明书,且必须对其强度和安定性等性能指标按批量进行检测,合格后方可使用。 砼配合比由试验部门试配，砼配制前，现场应提供水泥、黄砂、碎石、外加剂等材料样品，试验部门按照可能遇到的气候，外部条件变化的不利影响，优化配合比设计。配合比一经确定，即通知现场试验员、材料员，按要求备料，做好施工前的准备。五、混凝土的运输 本工程采用商品砼，砼由运输车运至施工现场后采用泵送至作业层，零星砼可采用塔吊吊运。六、砼的浇筑和振捣 钢筋绑扎、模板支设完毕并加固牢固，预埋、预留准确后，填写砼浇灌申请表，请各专业工长、班组长会同项目质检员签字同意，并经监理公司检查认可后才许浇灌。 浇注前，通过协议与气象台建立中、短期天气预报和灾害性天气预报制度，便于提前做好针对性的防雨、防风等措施，与有关部门建立良好的协作关系，保证道路畅通，水、点供应正常。 在施工现场内设专人负责指挥调度，做到不待料、不压车、工作上有序作业。 砼浇注前，应做好各种机械设备的保养工作。1、墙、柱的砼浇筑柱浇筑前底部在湿润基础上应先填以510cm厚与砼配合比相同的水泥砂浆，柱砼分层振捣，每层厚度不大于50cm 。振捣时振捣棒不得触动钢筋和预埋件。除上面振捣外，下面要有人随时用木槌敲打模板。浇注墙柱时，不留施工缝，为防止砼的离析，对砼自由下落高度大于2 m的用串筒采用分层浇注的方法，每次的浇注高度不得超过0.5m。2梁砼浇筑梁、板同时浇筑，用砼输送泵输送砼，采用“赶浆法”浇筑，即先将梁根据梁高分层浇筑成阶梯形，当达到板底位置时再与板的砼一起浇筑，随着阶梯形延长，梁板砼浇筑连续向前推进。大面积砼浇筑前，应先做试验测定虚铺厚度。浇筑板的虚铺厚度应略大于板厚，用以振捣器垂直浇筑方向来回振捣，振捣完毕后用长木抹子抹平。施工缝处，柱头里面及有预埋件及插筋处用木抹子抹平。浇筑板砼时不允许用振捣棒铺摊砼。浇筑方向应沿着次梁方向浇筑楼板，一般情况在同一施工段砼连续浇捣完成，万一发生临时间断砼接头处已终凝，就应按施工缝的施工要求处理。施工缝处须待已浇筑砼的抗压强度不小于 1.2Mpa时，才允许继续浇筑，在继续浇筑砼前，施工缝砼应凿毛，剔除松动石子，并用水冲洗干净后，先浇一层水泥浆，然后继续浇筑砼，应细致操作振实，使新旧砼紧密结合。3养护楼板砼浇筑完毕后，应在12 h以内加以覆盖和浇水，浇水次数应能保持砼有足够的润湿状态，养护期一般不少于七昼夜。砼养护所用水利用消防水池贮水，配二只同压水泵抽水养护。柱子拆模后采用麻袋浇水抱柱养护，剪力墙养护可在模板上直接浇水养护，适当延长拆模时间。模板拆除必须按规范要求进行，如需提前进行必须报技术部门认可。4雨季施工措施充分考虑砂、石中的含水率。严格控制砼的用水量。对已振捣好的砼的及时用草包覆盖。预先考虑好在大雨情况下，施工缝的留设位置。5应注意的质量问题蜂窝：原因是砼一次下料过厚，振捣不实或漏振；模板有缝隙水泥浆流失；钢筋较密而砼坍落度过小或过大。露筋：原因是钢筋垫块位移、间距过大、漏放、钢筋紧贴模板造成，或因板动振动不实而出现露筋。麻面：模板表面不光滑或模板湿润不够或拆模过早，构件表面混凝土易粘附在模板上造成脱皮麻面。孔洞：原因是在钢筋较密的部位砼被卡，未经振捣就继续浇筑上层砼。缝隙及夹层：施工缝杂物清理不干净或未套浆等原因造成缝隙、夹层。6、过程控制值班人员必须掌握商品砼到现场坍落度的检测，每台班不少于2次，并促使试验员做好试块，促使各环节质量与安全情况。泵送前先用与混凝土相同成份的水泥砂浆润滑输送管道壁、水泥砂浆到现场应充分分散，不得浇在一起。浇筑时严禁随便加水。浇筑砼现场操作人员在绑扎完成的钢筋上行走，应尽量踩踏有梁的钢筋上或有撑铁的位置上。振捣器平面移动距离控制在40 cm以内，插点应以梅花型布置，振捣时上层应插入下层砼5cm，以消除上下层接缝，振捣器应快插慢拔，延续时间15秒30秒，以振至砼表面不再出现气泡为止，振捣时应避免碰撞钢筋、预埋件、预埋管及模板等。振捣时分三部分进行，顶部砼的振捣，斜坡中部振捣，下部砼的密实，为防止砼集中堆积，先振捣出料口处砼，形成自然流淌坡度，然后分层振捣，严格控制振捣时间，移动间距和插入深度。由于泵送砼的坍落度大，自然流淌形成斜坡，振捣混凝土也要适应斜面分层浇捣工艺，在每个斜面层的上、中、下各布置一道振动棒。确保各部位的混凝土密实。在浇筑底板与外墙板连接部位，应先振底板后振墙板，以保证连接部位的砼密实度。泌水处理：大流动性砼在浇捣过程中，上涌的泌水和浮浆顺砼坡面下流到坑底，因此在较深承台外侧设置排水井，基坑边与设置排水井与排水沟，同时利用后带作为临时排水沟，把泌水及时有效的排走。在浇捣过程中，地板表面砼待出浮水后，用平板振动器振一次用刮尺刮平，把多余的水泥砂浆全部刮出砼浇捣部位，减少表面裂缝，在适中时用木抹子抹平，再到适当时抹第二次，到初凝前抹第三次，抹好后用扫帚扫出，保持同一方向垂直，其目的减少混凝土早期失水出现裂缝。为了防止砼表面散热过快造成过大的内外温差，在砼表面泌水后，基本能走人，马上覆盖塑料布及草包加锯沫保温，减少表面水份蒸发，降低内外温差，达到减少温差裂缝的目的。表面处理：由于泵送砼表面水泥浆较厚，在砼初凝前和砼预沉后取二次抹面压实工艺，以防止表面产生细小裂缝在浇捣砼2-5h后，初步按标高用长刮尺刮平，然后用木搓板反复搓压数遍，使其表面密实，在初凝前再用铁板压光，这样既较好地控制砼表面龟裂，又减少砼表面水分的散发，促进了养护。混凝土浇好12小时后及时安排有责任心的职工日夜浇水养护，保证砼表面始终处于湿润状态，养护时间不少于14天。7、砼试块控制浇筑时，应按规定留置砼试块，制作时有监理人员旁站，严格控制砼送到现场的坍落度，禁止在施工现场随意加水，试块和坍落度规定如下： 1、取样取样要有代表性，普通砼力学性能实验应以三个试件为一组，每组试件所用的拌和物应从同一盘砼或同一车砼中取样。宜采用多次采样的方法，一般在同一盘砼或同一车砼中的1/4、1/2、1/4处之间分别取样，从第一次取样到最后一次取样不宜超过15min，然后人工搅拌均匀。2、试模相邻面间夹角为90。0.5。，边长的公差不超过1 mm .砼试件截面尺寸选用表：试件截面尺寸（mm）骨料最大粒径（mm）强度修正系数10010031.50.95150150401.00200200631.053、试块留置：a、每拌制100且不超过100M3的同配合比的混凝土，取样不少于一次；b、每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；c、当一次连续浇筑超过1000m3时同一配合比的混凝土每200m3取样不得少于一次；d、每一楼层、同一配合比的混凝土，取样不得少于一次；e、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数根据实际需要确定。f、对抗渗有要求的砼结构，其砼试件应在浇筑地点随机取样。同一工程同一配比的砼取样不得少于一次，连续浇筑500m3不得少于1组（1组6个试件），试块到期后应及时送检。4、试块养护：a、 试块拆模后立即放入标准养护室（温度202。，相对湿度95%以上）中养护，试件应放在支架上，彼此间隔1020mm ,试件表面保持湿润，并不得被水直接冲淋。同条件养护试件的拆模时间与实际构件拆模时间相同，拆模后试件年、仍保持同条件养护。5、 坍落度每台班检测不少于2次。合肥市蜀山区五里墩街道龚洼恢复楼2#楼试块留置计划序号工程施工部位试块留置计划备注标养同条件拆模1桩基工程64基础垫层112承台、筏板443基础柱114基础梁1115一层至跃层柱每层留置1组每层留置1组6一至跃层梁板每层留置2组每层留置2组每层留置1组7一至三层门头过梁等小型构配件118四至六层门头过梁等小型构配件119七至十层门头过梁等小型构配件1110十一至十三层门头过梁等小型构配件1111十四至十六层门头过梁等小型构配件1112十七至十九层门头过梁等小型构配件1113二十至二十三门头过梁等小型构配件1114二十四至二十六门头过梁等小型构配件1115二十七至跃层门头过梁等小型构配件1116地面1117合肥市蜀山区五里墩街道龚洼恢复楼3#楼试块留置计划序号工程施工部位试块留置计划备注标养同条件拆模1桩基工程56基础垫层112承台、筏板443基础柱114基础梁1115一层至跃层柱每层留置1组每层留置1组6一至跃层梁板每层留置2组每层留置2组每层留置1组7一至三层门头过梁等小型构配件118四至六层门头过梁等小型构配件119七至十层门头过梁等小型构配件1110十一至十三层门头过梁等小型构配件1111十四至十六层门头过梁等小型构配件1112十七至十九层门头过梁等小型构配件1113二十至二十三门头过梁等小型构配件1114二十四至二十六门头过梁等小型构配件1115二十七至跃层门头过梁等小型构配件1116地面1117合肥市蜀山区五里墩街道龚洼恢复楼4#楼试块留置计划序号工程施工部位试块留置计划备注标养同条件拆模1桩基工程56基础垫层112承台、筏板443基础柱114基础梁1115一层至跃层柱每层留置1组每层留置1组6一至跃层梁板每层留置2组每层留置2组每层留置1组7一至三层门头过梁等小型构配件118四至六层门头过梁等小型构配件119七至十层门头过梁等小型构配件1110十一至十三层门头过梁等小型构配件1111十四至十六层门头过梁等小型构配件1112十七至十九层门头过梁等小型构配件1113二十至二十三门头过梁等小型构配件1114二十四至二十六门头过梁等小型构配件1115二十七至跃层门头过梁等小型构配件1116地面1117合肥市蜀山区五里墩街道龚洼恢复楼5#楼试块留置计划序号工程施工部位试块留置计划备注标养同条件拆模1桩基工程72基础垫层112承台、筏板443基础柱114基础梁1115一层至跃层柱每层留置1组每层留置1组6一至跃层梁板每层留置2组每层留置2组每层留置1组7一至三层门头过梁等小型构配件118四至六层门头过梁等小型构配件119七至十层门头过梁等小型构配件1110十一至十三层门头过梁等小型构配件1111十四至十六层门头过梁等小型构配件1112十七至十九层门头过梁等小型构配件1113二十至二十三门头过梁等小型构配件1114二十四至二十六门头过梁等小型构配件1115二十七至二十九门头过梁等小型构配件1116三十至跃层门头过梁等小型构配件1117地面11合肥市蜀山区五里墩街道龚洼恢复楼6#楼试块留置计划序号工程施工部位试块留置计划备注标养同条件拆模1桩基工程56基础垫层112承台、筏板443基础柱114基础梁1115一层至跃层柱每层留置1组每层留置1组6一至跃层梁板每层留置2组每层留置2组每层留置1组7一至三层门头过梁等小型构配件118四至六层门头过梁等小型构配件119七至十层门头过梁等小型构配件1110十一至十三层门头过梁等小型构配件1111十四至十六层门头过梁等小型构配件1112十七至十九层门头过梁等小型构配件1113二十至二十三门头过梁等小型构配件1114二十四至二十六门头过梁等小型构配件1115二十七至跃层门头过梁等小型构配件1116地面1117合肥市蜀山区五里墩街道龚洼恢复楼7#楼试块留置计划序号工程施工部位试块留置计划备注标养同条件拆模1桩基工程64基础垫层112承台、筏板443基础柱114基础梁1115一层至跃层柱每层留置1组每层留置1组6一至跃层梁板每层留置2组每层留置2组每层留置1组7一至三层门头过梁等小型构配件118四至六层门头过梁等小型构配件119七至十层门头过梁等小型构配件1110十一至十三层门头过梁等小型构配件1111十四至十六层门头过梁等小型构配件1112十七至十九层门头过梁等小型构配件1113二十至二十三门头过梁等小型构配件1114二十四至二十六门头过梁等小型构配件1115二十七至跃层门头过梁等小型构配件1116地面1117合肥市蜀山区五里墩街道龚洼恢复楼8#楼试块留置计划序号工程施工部位试块留置计划备注标养同条件拆模1桩基工程119基础垫层112承台、筏板443基础柱114基础梁1115一层至跃层柱每层留置1组每层留置1组6一至跃层梁板每层留置2组每层留置2组每层留置1组7一至三层门头过梁等小型构配件118四至六层门头过梁等小型构配件119七至十层门头过梁等小型构配件1110十一至十三层门头过梁等小型构配件1111十四至十六层门头过梁等小型构配件1112十七至十九层门头过梁等小型构配件1113二十至二十三门头过梁等小型构配件1114二十四至二十六门头过梁等小型构配件1115二十七至跃层门头过梁等小型构配件1116地面1117合肥市蜀山区五里墩街道龚洼恢复楼9#楼试块留置计划序号工程施工部位试块留置计划备注标养同条件拆模1桩基工程64基础垫层112承台、筏板443基础柱114基础梁1115一层至跃层柱每层留置1组每层留置1组6一至跃层梁板每层留置2组每层留置2组每层留置1组7一至三层门头过梁等小型构配件118四至六层门头过梁等小型构配件119七至十层门头过梁等小型构配件1110十一至十三层门头过梁等小型构配件1111十四至十六层门头过梁等小型构配件1112十七至十九层门头过梁等小型构配件1113二十至二十三门头过梁等小型构配件1114二十四至二十六门头过梁等小型构配件1115二十七至跃层门头过梁等小型构配件1116地面1117合肥市蜀山区五里墩街道龚洼恢复楼10#楼试块留置计划序号工程施工部位试块留置计划备注标养同条件拆模1桩基工程119基础垫层112承台、筏板443基础柱114基础梁1115一层至跃层柱每层留置1组每层留置1组6一至跃层梁板每层留置2组每层留置2组每层留置1组7一至三层门头过梁等小型构配件118四至六层门头过梁等小型构配件119七至十层门头过梁等小型构配件1110十一至十三层门头过梁等小型构配件1111十四至十六层门头过梁等小型构配件1112十七至十九层门头过梁等小型构配件1113二十至二十三门头过梁等小型构配件1114二十四至二十六门头过梁等小型构配件1115二十七至跃层门头过梁等小型构配件1116地面1117合肥市蜀山区五里墩街道龚洼恢复楼B区地下车库试块留置计划序号工程施工部位试块留置计划备注标养同条件拆模1基础垫层882承台、筏板20203基础柱10104基础墙、梁板2020417地面44学习图纸和技术资料学习操作规程和质量标准准备工作准备试模和坍落度筒模板、钢筋、混凝土工序交接岗位分工，操作挂牌克服上道工序弊病的补救措施垂直、水平运输机械准备检查脚手架及道路材料准备，出具合格证申请混凝土配合比技术交底书 面 交 底操作人员参加1、每个工作班不少于1组；2、每抖制100m3混凝土不少于1组；3、现浇楼层，每层不少于1组。标准、同条件养护试块执行质量验收标准或企业标准按梁、柱和独立基础的件数，各抽查10%，但均不应少于3件；独立基础、圈梁和板每30-50m（m3）各抽查1处，但均不应少于3处。不合格的处理（返工）浇灌混凝土养 护质量检查根据情况调整配合比执行重量比木工、钢筋工跟班保质量材料合格证试块报告单制订保证混凝土质量措施专业会签按时覆盖暖热季节定时浇水，冬季注意保温防冻清理现场，文明施工自检记录质量验收记录混凝土浇灌命令混凝土施工记录事故处理记录测温记录申请浇灌命令资料整理混凝土浇筑控制措施
