港城工业园区污水处理厂外墙满堂脚手架施工方案-.doc

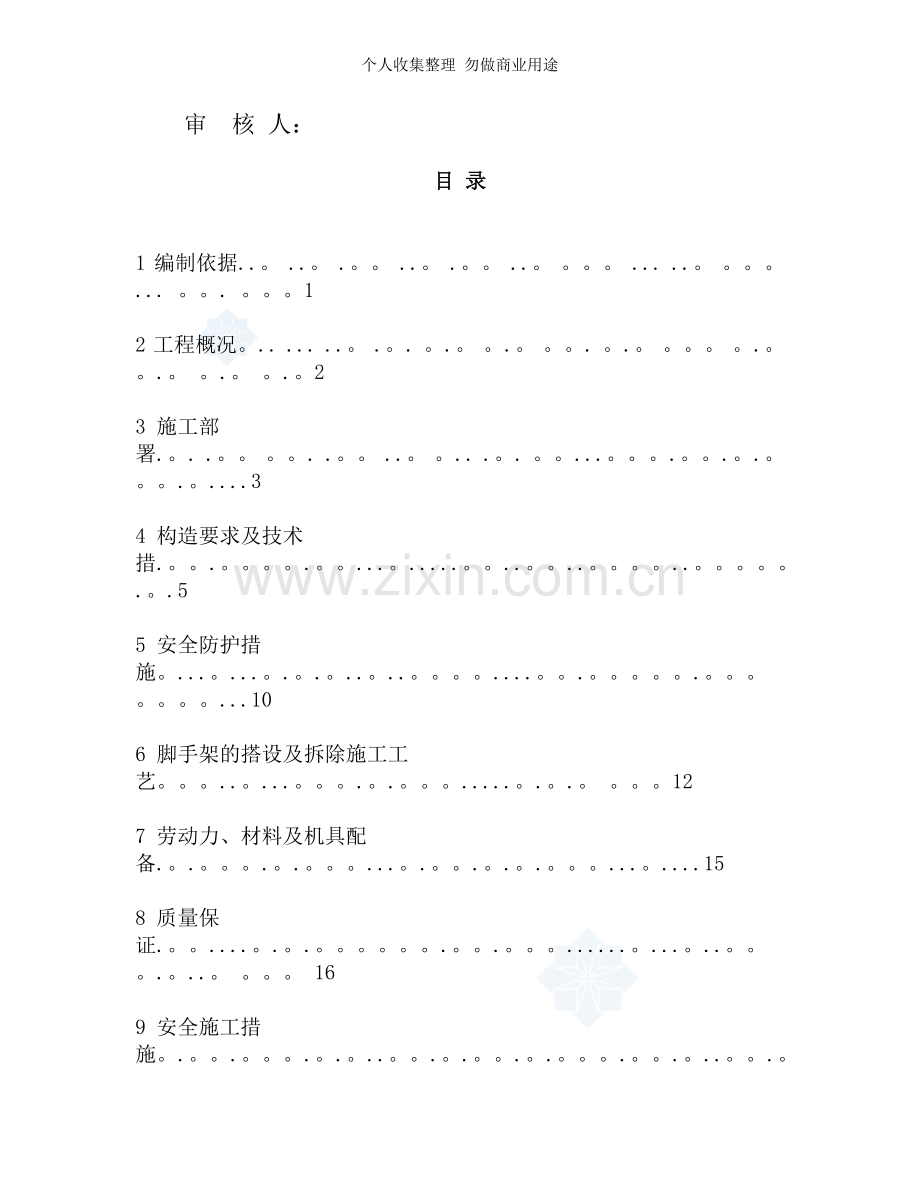

个人收集整理 勿做商业用途重庆港城工业园区污水处理厂综合楼外墙装饰工程脚手架施工方案编制单位：重庆公用事业建设有限公司编 制 人： 审 核 人：目 录1 编制依据.。 .。 .。 .。 .。 .。 。 . .。 。 . 。. 。12 工程概况。. . .。 .。. 。.。 。.。 。. 。.。 。 。.。 。.。 。.。 。.。23 施工部署.。. .。 。. .。 .。 。. .。. 。.。.。.。.。.。.34 构造要求及技术措.。.。.。.。.。.。.。.。.。.55 安全防护措施。.。.。.。.。.。.。.。.。.。.106 脚手架的搭设及拆除施工工艺。.。.。.。.。.。.。.。 。127 劳动力、材料及机具配备.。.。.。.。.。.。.。.。.。.。.158 质量保证.。.。.。.。.。.。.。.。.。.。.。 。 169 安全施工措施。.。.。.。.。.。.。.。.。.。.。.。.。.。.。.2010 文明施工要求。.。.。.。.。.。.。.。.。. 2311 稳定承载计算。.。.。.。.。.。.。. . 。.。 .。 。.。 2512 附图.。. 。. .。 。.。 .。. . 。 .。 。. .。. .。. 。.。. 1 编制依据1。1 主要规程、规范1。1。1 建筑施工扣件式钢管脚手架安全技术规范(JGJ 130-2001,2002年版)1。1。2 建筑施工高处作业安全技术规范（JGJ 8091）1.1。3 建筑施工安全检查标准（JGJ 5999）1.2 参考手册1。2.1 建筑施工手册（缩印本第4 版，2003.9)1。2.2 简明施工计算手册（1999.7）1.2。3 实用建筑施工安全手册(1999。7）2 工程概况2。1 总体工程概况工程位于重庆港城工业园区。由双层网架组成，总占地面积3000m2，总建筑面积3451m2,建筑高度23。9m。2.2 满堂脚手架工程概况屋顶层结构顶标高23。9m，满堂脚手架高度按照23m 考虑。2。21 满堂脚手架落在地面垫板上，需要对回填地面浇C20进行验算.2。22 满堂脚手架落在楼板垫板上，需要对楼板进行验算，不满足要求时应采取加固措施. 2.23外脚手架双排钢管脚手架,用于安全防护和装饰施工用。3 施工部署3。1 安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件,是达到 “杜绝死亡、重伤、机械事故，轻伤频率控制在5以内” 安全生产目标的必然保障,也是我项目部创建“重庆市安全文明工地”的根本要求.为此项目经理部成立以现场经理为组长的安全防护领导小组,其 机构组成、人员编制及责任分工如下：组 长：戴和洁（现场经理)负责协调工作副组长：靳全云(工程部经理）-现场施工总指挥组 员:杨义洪（现场安全负责人）9号 楼现场施工协调刘敏(安全总监）现场施工质量总监督、质量验收杨文贵(安全员）现场施工指挥、质量检查3.2 设计总体思路结合本工程结构形式、实际施工特点，现已搭设脚手架情况：在楼面和地面搭设横距为1.5m ，纵距为1.8m，大横杆步距1.80m。搭设高度最高18m，最低9。4m的全高按屋面网架下层杆件弧型搭设.第一施工段：脚手架活荷载按300KG/的二榀结构网架下部分,先施工/二榀网架，脚手架支撑拼装二榀结构网架,受力大，活荷载按300KG/考虑,并有三方砼柱作为支座,经脚手架强度、稳定性验算,横距为0。9m ,纵距为1.5m,大横杆步距1.80m.搭设高度最高10m以内,满足施工要求；第二施工段：脚手架活荷载按200KG/结构网架下部分待/形成二榀网架后，设计要求焊接支座，达到要求，从而拆除支点,此时两榀网架既能承受自身荷载，又能承受部分活荷和恒载，以后网架结构安装变为逐渐添加一个一个的杆和球，增加一榀后，又焊接支座再继续安装网架,从而脚手架活荷载按200KG/考虑,主要满足人员施工、材料堆放作用，按已搭设脚手架横距为1.5m ，纵距为1.8m，大横杆步距1。80m。搭设高度最高18m,最低9.4m的全高按屋面网架下层杆件弧型搭设.经验算脚手架能满足强度有求；第三施工段，四周外围装饰及防护脚手架施工段:沿建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架，离结构外沿外沿0。6m，横距为1。2m ，纵距为1。8m,大横杆步距1。80m。4 构造要求及技术措施4.1 扣件式钢管脚手架的构造要求及技术措施4.1。1 地面（垫层、垫板）处理回填土部分按照设计要求采用分层夯实，压实系数0.94，分层取样试验合格后方可进行下一步回填土.土方回填完后表面用C20 混凝土按设计施工地面，基础上、底座下设置通长脚手板垫板,长度不少于两跨,厚度不小于50mm，布设必须平稳，不得悬空。4。1。2 立杆整体式落地脚手架全部采用单立杆，立杆顶端不低于结构或高于结构100mm左右.立杆接头除顶层顶步外，其余各层各步接头必须采用对接扣件连接,立杆与大横杆采用直角扣件连。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm.各接头中心距主节点的距离不大于步距的1/3（本工程取60cm）。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3 个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。4。1.3 纵、横向横杆纵向横杆置于横向横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采用至少6m 且同一步大横杆四周要交圈。纵、横向横杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm,各接头距立柱距离不大于纵距的1/3（本工程不大于50cm),大横杆在同一步架内纵向水平高差不超过全长的1/300（本工程不超过50cm），局部高差不超过5cm。4。1。4 小横杆小横杆用于调节屋面弧形，顶层立杆与大横杆相交处（主节点）都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于15cm。小横杆间距与立杆纵距相同，且根据顶面作业层脚手板搭设的需要，在两立柱之间等距离设置2根小横杆，一根纵杆最大间距不超过75cm。小横杆伸出纵向横杆边缘距离不小于10 cm，伸出里排纵向横杆距离不小于15 cm。4.1。5 纵、横向扫地杆纵向扫地杆采用直角扣件固定在距离底座上皮20cm 的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时,扫地杆错开,高处的纵向扫地杆向底处延长两跨与立柱固定。4.1。6 剪刀撑本工程落地脚手架采用剪刀撑与横向斜撑相结合的方式,随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑每6 步4 跨设置一道，斜杆与地面的夹角在4560之间。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的一根斜杆扣在立杆上，另一根扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加24 个扣节点。所有固定点距主节点距离不大于15cm。最下端的剪刀撑的底部要插到垫板处。为保证剪刀撑的顺直，同时充分考虑剪刀撑的安全作用,剪刀撑采用对接扣件连接（保证钢管和对接扣件的质量和必要日常检查).本工程四周每隔6 跨设置一道。横向斜撑在同一节间，由底至顶层呈之字形连续布置,斜杆采用通长杆件，使用旋转扣件固定在与之相交的立杆或横向水平杆的伸出端上。4.1。7 脚手板立杆底座垫木平行于纵向放置，采用4000mm 长硬木板或竹跳板。作业层脚手板采用松木，厚度不小于5cm，宽2325cm,长度不小于3。5m 的硬木板，两端设直径为4mm 的镀锌钢丝箍两道。顶层网架安装作业层放置；外双排脚手架在作业层下部加设一道水平兜网,随作业层上升，同时作业层不超过两层。首层满铺一层脚手板,以上每隔6 层也需要满铺一层脚手板，并设置安全网及防护栏杆。脚手板设置在三根横向水平杆上,并在两端8cm 处用直径14 号镀锌钢丝箍绕23 圈固定.脚手板应平铺、满铺、铺稳，接缝处设两根小横杆,各杆距离接缝的距离均不大于15cm.靠柱一侧的脚手板距离结构柱的距离不大于15cm。拐角处两个方向的脚手板重叠放置，避免出现探头及空挡现象。脚手板的对接、搭接构造要求见8.2 节:脚手架搭设的允许偏差和检验方法。4。1。8 连柱件连柱件采用刚性连接，垂直步高间距为3.60m，(连柱杆水平布置详见脚手架平面布置图)。连柱件用483.5 的四根钢管采用直角扣件连接，其与脚手架的连接采用直角扣件架管锁紧，具体做法详见附图4。1.9 防护设施外脚手架满挂全封闭密目安全网,密目网采用1.8m6。0m 规格，用网绳绑扎在大横杆外立杆内侧。作业层安全网应高于操作层1。2m，并在作业层下部挂一道水平兜网。作业层脚手架立杆于0.6m 和1.2m 处设两道防护栏杆，底部侧面设18cm 高的挡脚板.4.2 转料平台具体做法在操作层加固并设置四五处。4。3 脚手架出入口的构造出入口设在楼梯间出入口处，挑空两根立杆，跨越两步三跨,大小为4。5m4。0m（宽高)。出入口再搭设3.0m4.5m4。5m（长宽高）的防护棚，上铺50mm 厚的双层脚手板。在出入口两侧的内、外排立杆处分别增设一根立杆，并高于门洞口2步，立杆用短管斜撑相互联系,上方悬空立杆处增加一根斜杆，斜杆与各主节点相交处用旋转扣件固定。洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在15cm 以内。当斜腹杆在一跨内跨越两个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上。斜腹杆采用通长杆件,接长采用对接扣件。5 安全防护措施5。1出入口防护措施按出入口构造搭设，并挂醒目标志牌。5。2 结构临边防护措施在结构边设置封闭式防护栏杆，使用材料采用483.5 钢管。其高度不低于1。2m,立杆间距不大于1。5m，竖向每隔0。6m 设一道通长大横杆,每隔一根立杆设一道三脚架.沿钢管长度方向刷红白间隔的油漆、挂醒目标志牌;护身栏杆满挂密目安全网，白天设警示牌、夜间设红色标志灯。5.3 楼梯间防护措施楼梯的侧边利用脚手架做安全防护，架子立管从楼梯井内搭设，侧边沿楼梯坡度方向做一道1.2m 高的护身栏，侧边底部设18cm 高的挡脚板。5。4 防雷避电措施本工程脚手架接地、避雷措施执行施工现场临时用电安全技术规范(JGJ 462005)标准.工程采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。设置4根避雷针，避雷针采用12镀锌钢筋制作，高度1。5m，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成逼雷网络。接地线采用404 的镀锌扁钢，将立杆分别与建筑物楼层内的避雷系统连成一体。接地线的连接牢靠，与立杆连接采用2 道螺栓卡箍连接，螺钉加弹簧垫圈以防止松动,并保证接触面积不小于10mm2，并将表面的油漆及氧化层清除干净,露出金属光泽并涂以中性凡士林。接地线与建筑物内避雷系统的设置按脚手架的长度不超过50m设置一个（本工程按照南北各2 个的原则设置，设置由项目机电部完成）,位置尽量避免人员经常走动的地方，以避免跨步电压的危害，防止接地线遭机械破坏.两者的连接采用焊接，焊接长度大于2 倍的扁钢宽度。焊完后再用接地电阻测试仪测定电阻，要求冲击电阻不大于10，同时注意检查与其他金属物或埋地电缆之间的安全距离不小于3m，以避免发生击穿事故。 6 脚手架的搭设及拆除施工工艺6.1 满堂钢管脚手架的搭设施工工艺6。1。1 搭设顺序满堂脚手架的搭设顺序为：纵向大横杆立杆横向大横杆二层设连柱杆调节小横杆满铺脚手板搭防护绑扎安全网6。2 外钢管脚手架搭设施工工艺6.2。1 搭设顺序落地式双排脚手架的搭设顺序为：场地平整、夯实定位设置通长脚手板、钢底座纵向扫地杆立杆横向扫地杆小横杆大横杆（栅格）剪刀撑连柱杆铺脚手板搭防护栏杆绑扎安全网6.2。2 施工工艺定位定距：根据构造要求在建筑物四角用尺量出内、外立杆距柱距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用白灰点出立杆标记，垫板准确放在定位线上，垫板必须铺放平稳，不得悬空.在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位脚手架与主体结构的连柱件可靠拉结后方可拆除。当脚手架操作层高出连柱件两步时，应采取临时稳定措施，直至连柱件搭设完毕后方可拆除。装饰双排架宜先立里排立杆，后立外排立杆。每排立杆宜先立两头，再立中间的一根,互相看齐后再立中间部分各立杆。双排架内、外排两立杆的连线要与柱面垂直.立杆接长时,应先立外排，后立内排。其余组件的搭设要求详见构造要求。6。3 脚手架的拆除施工工艺拆除作业应按确定的程序进行拆除：安全网挡脚板及脚手板防护栏杆 剪刀撑斜撑杆小横杆大横杆立杆。不准分立面拆除或在上下两步同时拆除,做到一步一清,一杆一清.拆立杆时，要先抱住立杆再拆开最后两个扣件。拆除大横杆、斜撑、剪刀撑时,应先拆中间扣件,然后托住中间，再解端头扣件。所有连柱杆必须随脚手架拆除同步下降,严禁先将连柱件拆除后再拆脚手架，分段拆除高差不应大于两步,如高差大于两步，应增设连柱件加固。拆除后架体的稳定性不被破坏,如附柱杆被拆除前，应加设临时支撑防止变形,拆除各标准节时，应防止失稳.当脚手架拆至下部最后一根长钢管的高度时,应先在适当位置搭临时抛撑加固,后拆除连柱件。7 劳动力、材料及机具配备7.1 劳动力配备工 种 人 数 任 务架子工 40 负责架子搭设及拆除测量放线工 2 负责脚手架垂直度控制7.2 材料配备名 称 单位 数 量 规 格普通钢管 t 300 483.5mm脚手板 m3 4000 厚5cm，宽2030cm密目安全网 m3 5000 水平安全网 m2 2000直角扣件 个40000旋转扣件 个 3000对接扣件 个 8000镀锌钢丝 kg 300 147.3 机具配备表73名 称 单位 数 量 备 注架子扳手 把 50 搭设和拆除架子用力矩扳手 把 4 检查架子扣件拧紧力度是否达到要求倒链葫芦 个 2 调整架子水平弯曲度8 质量保证8.1 构配件允许偏差（详见表8-1）表818。4 质量保证注意事项8.4.1 脚手架必须经过安全员验收合格后方可使用,作业人员必须认真戴好安全帽、系好安全带。8。4。2 脚手架的验收和日常检查按照以下规定进行,检查合格后，方允许使用或继续使用：搭设完毕后;连续使用达2 个月；施工中中途停止使用超过15 天，在重新使用之前；在受到暴风或大雨、地震等强力因素作用之后；在使用过程中发现显著变形、沉降、拆除杆件和拉结及安全隐患存在的情况时。8.4。3 操作架上严禁集中堆放不必要的施工材料或重大荷载.8.4。4 在架子的使用过程中，要做好日常的维护、保养工作，派专门人员定期检查钢管、扣件、脚手板及安全网的使用情况，遇有问题及时解决。8。4。5 外观质量安全网总体颜色应当一致，每一立面安全网的颜色不得出现过大色差，安全网挂设必须紧凑，表面绷紧。脚手架钢管颜色一致.9 安全施工措施9.1 材质及其使用的安全技术措施9。1。1 扣件的紧固程度宜在4050 Nm，并不大于65 Nm，对接扣件的抗拉承载力为3kN。对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下,以保证安全。9.1。2 各杆件端头伸出扣件盖板边缘不小于100mm.9.1.3 钢管有严重锈蚀、压扁或裂纹的不得使用，禁止使用有脆裂、变形、滑丝等现象的扣件。9。1。4 外脚手架严禁钢竹、钢木混搭,禁止扣件、绳索、钢丝、竹篾、塑料混用.9。1。5 严禁将外径48mm 与51mm 的钢管混合使用.9。1。6 钢管和扣件均要现场取样送检，合格后方可使用。9.2 脚手架搭设的安全技术措施9.2。1 脚手架的基础必须经过硬化处理满足承载力要求，做到不积水、不沉陷,顶板基础的混凝土必须达到设计强度的75以上才能施工。9。2。2 搭设过程中划出工作标志区,禁止行人进入，统一指挥、上下呼应、动作协调,严禁在无人指挥下作业.当解开与另一人有关的扣件时必须先告诉对方,并得到允许，以防坠落伤人。9。2.3 开始搭设立杆时应每隔6 跨设置一根抛撑，直至连柱件安装稳定后，方可根据情况拆除。9.2.4 脚手架及时与结构拉结或采取临时支顶，以保证搭设过程安全,未完成脚手架在每日收工前,一定要确保架子稳定。9。2。5 脚手架必须配合施工进度搭设,一次搭设的高度不得超过相邻连柱件以上两步。9。2。6 在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次,达到设计施工要求后挂合格牌。9。3 脚手架上施工作业的安全技术措施9。3。1 结构外脚手架每支搭一层,支搭完毕后，经项目经理部安全员验收合格后方可使用，任何班组长和个人，未经同意不得任意拆除脚手架部件.9。3.2 严格控制施工荷载，脚手板上不得集中堆放荷载，施工荷载不得大于3kN/m2，确保较大安全储备。9。3.3 结构施工时不允许三层同时作业，装修施工时同时作业层数不超过两层，临时使用的悬挑脚手架同时作业层数不超过一层。9。3。4 当作业层高出其下连柱件1.2m 以上，且其上尚无连柱件时应采取适当的临时抛拉措施.9。3。5 各作业层之间设置可靠的防护栏杆，防止坠落物体伤人。9。3。6 定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全.9。4 脚手架拆除的安全技术措施9。4。1 脚手架搭拆人员必须是经过考核的专业架子工，并持证上岗。连柱件应在位于其上的全部可拆杆件都拆除之后才能拆除。9。4.2 拆架前,全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准备工作.9.4.3 架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、揽风绳、连柱杆及被拆除架体各吊点、附件、电器装置情况，凡能提前拆除的尽量拆除掉。9。4。4 拆除时应划出作业区,周围设绳绑围栏或树立警示标志，地面设专人围护，禁止非作业人员进入。9.4.5 拆除时统一指挥、上下呼应、动作协调，当解开与另一人有关的扣件时必须先告诉对方并得到允许，以防坠落伤人.9。4。6 拆架时不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开.9。4。7 每天拆架下班时，不应留下隐患部位。9。4。8 拆架时严禁碰撞脚手架附近电源线,以防触电事故。9。4.9 在拆除过程中，凡松开连接的杆、配件应及时拆除运走，避免误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷，应吊至地面，同时做好配合协调工作，禁止单人进行拆除较重杆件等危险性作业。9.4.10 所有杆件和扣件在拆除时分离，不准在杆件上附着扣件或两杆连着送至地面。9.4.11 所有的脚手板，应自外向里竖立搬运,以防止脚手板和垃圾物从高处坠落伤人。9。4.12 拆除的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢靠，双点起吊，严禁从高空抛掷。9.4。13 六级风以上（含六级）时停止拆除脚手架施工。10 文明施工要求根据脚手架施工的特殊性,结合公司职业健康安全管理手册、程序文件,要求施工时做到：10。1 进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。10.2 进入施工现场的人员要爱护场内的各种绿化设施和标识牌,不得践踏草坪、损坏花草树木、随意拆除和移动标识牌。10。3 严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹.10。4 脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证。凡有高血压、贫血病的、心脏病及其他不适宜高空作业者，一律不得上脚手架操作。10.5 上架子作业人员上下均应走人行梯道，不准攀爬架子。10。6 护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需要拆改时,应由架子工来完成，任何人不得任意拆改。10.7 脚手架验收合格后任何人不得擅自拆改，如需作局部拆改时，须经技术部同意后由架子工操作。10。8 不准利用脚手架吊运重物;作业人员不准攀登架子上下作业面；不准推车在架子上跑动；塔吊起吊物体时不能碰撞和拖动脚手架。10。9 不得将模板支撑、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备.10.10 在架子上的作业人员不得随意拆动脚手架的所有拉结点和脚手板，以及扣件绑扎扣等所有架子部件。10.11 拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗,防止火星和切割物溅落.10。12 脚手板使用时间较长，因此在使用过程中需要进行检查,发现地基下沉、杆件变形严重、防护不全、拉结松动等问题要及时解决.10。13 要保证脚手架体的整体性，不得与施工电梯等一并拉结，不得截断架体。10。14 施工作业人员严禁凌空抛掷杆件、物料、扣件及其他,材料、工具用滑轮和绳索运输，不得乱扔。10。15 使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧.10.16 脚手架堆放场做到整洁、摆放合理、专人保管,并建立严格领料手续.10。17 施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。10.18 运至地面的材料应按指定地点随拆随运，分类堆放,当天拆当天清，拆下的扣件和钢丝要集中回收处理，应及时整理、检查，按品种、分规格堆放整齐,妥善保管。10.19 六级以上(含六级)大风、大雪、大雾、大雨天气停止脚手架作业。在冬期、雨期要经常检查脚手板、斜道板、跳板上有无积雪、积水等物，若有则应随时清扫，并要采取防滑措施.11 稳定承载计算11。1 脚手架计算依据11.1。1 钢管截面特征（详见表11-1）
