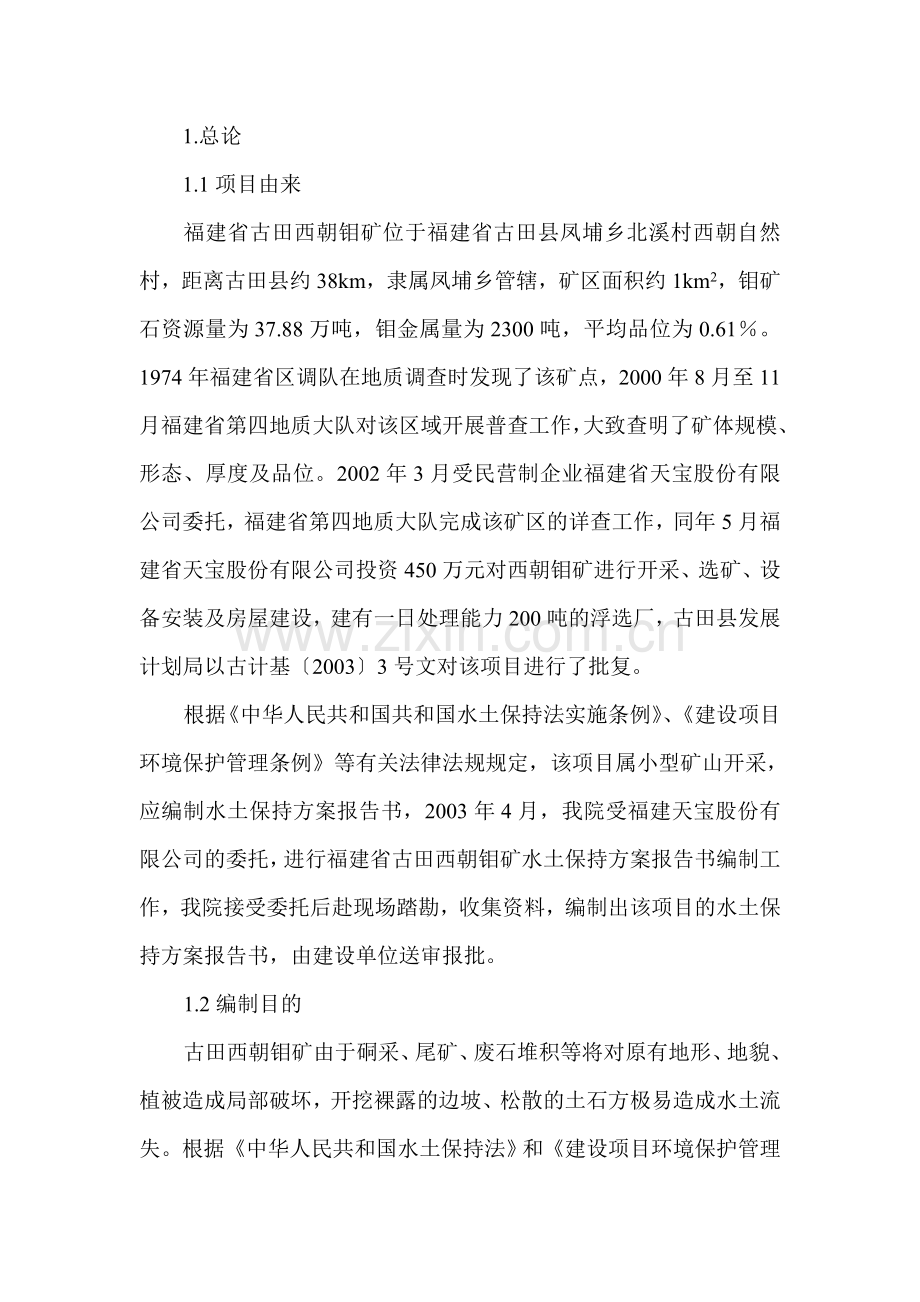

1、 1.总论 1.1项目由来福建省古田西朝钼矿位于福建省古田县凤埔乡北溪村西朝自然村,距离古田县约38km,隶属凤埔乡管辖,矿区面积约1km2,钼矿石资源量为37.88万吨,钼金属量为2300吨,平均品位为0.61。1974年福建省区调队在地质调查时发现了该矿点,2000年8月至11月福建省第四地质大队对该区域开展普查工作,大致查明了矿体规模、形态、厚度及品位。2002年3月受民营制企业福建省天宝股份有限公司委托,福建省第四地质大队完成该矿区的详查工作,同年5月福建省天宝股份有限公司投资450万元对西朝钼矿进行开采、选矿、设备安装及房屋建设,建有一日处理能力200吨的浮选厂,古田县发展计划局以古
2、计基20033号文对该项目进行了批复。根据中华人民共和国共和国水土保持法实施条例、建设项目环境保护管理条例等有关法律法规规定,该项目属小型矿山开采,应编制水土保持方案报告书,2003年4月,我院受福建天宝股份有限公司的委托,进行福建省古田西朝钼矿水土保持方案报告书编制工作,我院接受委托后赴现场踏勘,收集资料,编制出该项目的水土保持方案报告书,由建设单位送审报批。1.2编制目的古田西朝钼矿由于硐采、尾矿、废石堆积等将对原有地形、地貌、植被造成局部破坏,开挖裸露的边坡、松散的土石方极易造成水土流失。根据中华人民共和国水土保持法和建设项目环境保护管理条例等有关法律、法规,从事可能引起水土流失的生产建

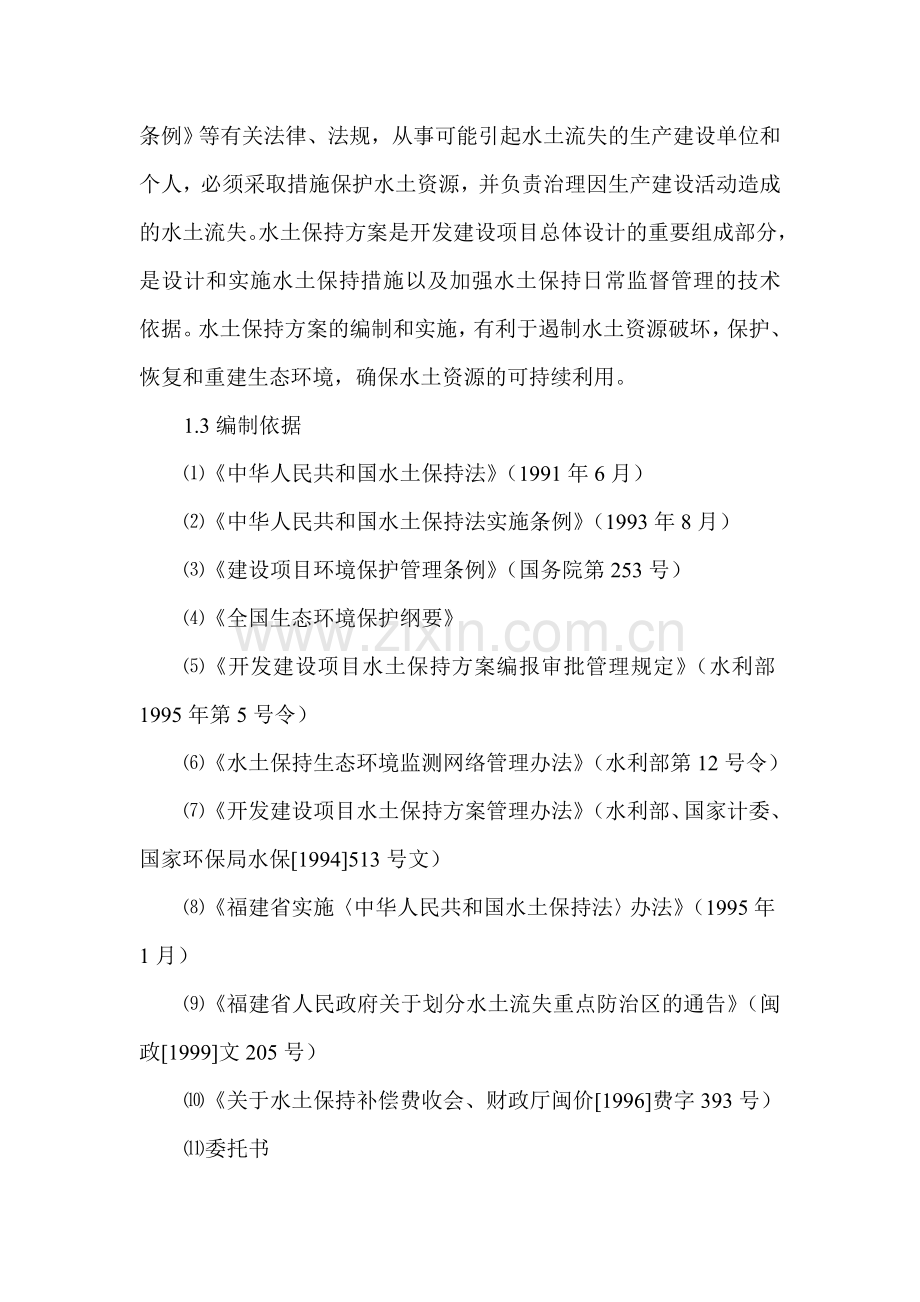

3、设单位和个人,必须采取措施保护水土资源,并负责治理因生产建设活动造成的水土流失。水土保持方案是开发建设项目总体设计的重要组成部分,是设计和实施水土保持措施以及加强水土保持日常监督管理的技术依据。水土保持方案的编制和实施,有利于遏制水土资源破坏,保护、恢复和重建生态环境,确保水土资源的可持续利用。1.3编制依据中华人民共和国水土保持法(1991年6月)中华人民共和国水土保持法实施条例(1993年8月)建设项目环境保护管理条例(国务院第253号)全国生态环境保护纲要开发建设项目水土保持方案编报审批管理规定(水利部1995年第5号令)水土保持生态环境监测网络管理办法(水利部第12号令)开发建设项目水
4、土保持方案管理办法(水利部、国家计委、国家环保局水保1994513号文)福建省实施中华人民共和国水土保持法办法(1995年1月)福建省人民政府关于划分水土流失重点防治区的通告(闽政1999文205号)关于水土保持补偿费收会、财政厅闽价1996费字393号)委托书1.4编制技术文件 福建省古田县西朝钼矿开发利用方案福建省冶金工业设计院 2002.12古田县国民经济和社会发展第十个五年计划纲要(2001年4月)古田县水土保持生态环境建设规划(草案)(1999年5月)古田县凤埔乡土地利用总体规划(19962010)开发建设项目水土保持方案技术规范(SL20498)水土保持综合治理 规划通则(GB/T
5、157721995)水土保持综合治理技术规范(GB/T16453.116453.61996)水土保持综合治理 验收规范(GB/T157731995)水土保持综合治理 效益计算方法(GB/T157741995)土壤侵蚀分类分级标准(SL19096)规范水土保持方案编报程序、编写格式和内容的补充规定(水利部保监200115号)主要造林树种苗木质量分级(GB60001999)1.5方案编制深度该项目主体工程已基本施工完毕,因此本方案设计编制深度与此同步。1.6设计水平年设计水平年定为2003年。2.工程概况2.1项目基本情况项目名称:福建省古田西朝钼矿总 投 资:450万元生产规模:矿山生产规模7.
6、5万吨/年,可采储量37.88万吨(包括留永久矿柱1.98万吨),钼金属量2300吨,平均品位0.61%,选矿规模为6万吨/年。服务年限:5.2年产品方案:矿山产品为含钼45以上的钼精矿废 石 场:总容量为8万米3,在各硐口就近堆放尾 矿 库:容量为20万米3劳动定员:100人工作时间:年工作日300天,每天1班,每班8小时2.2开采方案根据矿床埋藏条件及地质工作情况,该项目主要开采I、II号矿体,暂不考虑III号矿体。矿体大部分埋藏在当地侵蚀基准面以上,为薄极薄脉状,倾向与山坡方向相同,开采方式侵蚀基准面以上矿体采用侧翼平硐开拓,侵蚀基准面以下矿体采用下盘盲斜井开拓。井下采用人工推矿车轨道及
7、人工板车运输方式,地面采用公路汽车(农用车)运输。矿山开采顺序是:先采上中段,后采下中段;同一中段开采时,是先采上盘矿体,后采下盘矿体,也即先采820中段后采786中段,然后逐渐往下中段开采。在同一中段有两条以上矿体时,先采上盘矿体,再采下盘矿体,主硐口为751硐口,今后矿石都从该硐口运出。根据矿体赋存及水文、工程地质条件,矿山拟采用房柱法。2.3矿山平面布置该矿区四周群山环绕,中间一洼地。751主硐口布置于矿区的东北面,其它硐口750、749分布在南面I溪沟附近,尾矿库位于东南角地势最低处,紧靠I溪沟,矿部位于尾矿库北面山坡上,浮选厂与尾矿库西北面中间有一宽约4米的机动车道,此外三个高位水池
8、分布于浮选厂西面地势较高处,详见总平面布置图21。2.4尾矿特性:尾矿浆浓度:25%尾矿比重:2.7t/m3尾矿堆积比重:1.69t/m3尾矿粒度组成:粒级(mm) 产率(%) 200目占50.8%+0.315 5.220.3150.15 16.590.150.076 27.080.0760.043 6.250.0430.030 10.750.030 33.80 合 计 1002.5尾矿库慨况2.5.1尾矿库库址尾矿库位于选矿厂东南面约150m的I号溪的河谷回弯作为尾矿堆存场地。即把突进回弯的山梁凿通,将河道截弯取直,同时在弯道两端建拦水(砂)坝及尾矿坝进行封堵,形成尾矿库。拦水(砂)坝高度1
9、4m;尾矿初期坝高度10m,然后利用库内沉积下来的尾矿砂分级筑坝,筑坝高度12m。2.5.2尾矿库地质及等别尾矿库工程、水文地质根据福建省古田县西朝钼矿地质灾害危险评估说明书,尾矿库周围山坡坡度3035,斜坡上残积砾质、砂质粘土厚23m,基岩时有出露,山坡稳定,未见滑坡、崩塌、泥石流、地面塌陷地质灾害,库区围岩岩性为黑云母二长花岗岩、黑云母花岗岩、细粒花岗岩,新鲜时坚硬完整。出露地层主要为侏罗系上统南园组第二段,主要由灰、灰白流纹质晶质屑凝灰岩、流纹质晶质熔结凝灰岩、凝灰熔岩等组成,系火山喷溢堆积场。由库区地面及钻孔调查资料,库区断裂不发育,岩石透水性差,富水性弱。河水与地下水关系不密切,河水
10、补给地下水的可能性不大。尾矿库等别该尾矿库库容约20万m3,初期坝高度10m,尾矿堆积坝高度12m,总坝高22m。尾矿下游无村庄民房及农田,未处于有开采价值的矿床上面等。按照选矿厂尾矿设施设计规范ZBJ190属5等别尾矿库。2.5.3尾矿坝初期坝初期坝采用透水堆石坝,坝长40m,坝顶宽3m,坝高10m,坝顶标高542m,形成库容约3.5万m3,可堆存尾矿1年时间。坝内、外坡比均为1:1.6,迎水坡面采用土工布作为反滤层,土工布嵌入坝基及坝肩的深度为0.6m,并用土粒填塞密实。坝底反滤层采用砂石组合滤料,分为三层:d1=12mm,厚200mm,d2=520mm,厚200mm,d3=2050mm,
11、厚200mm。为了防止初期放矿直接冲刷初期坝上游坡面,在矿浆分散管上接橡胶软管将尾矿浆引至初期坝上游坡脚外1.0m处放矿。堆积坝a筑坝方式尾矿堆积坝采用上游式筑坝。即由选厂排出的尾矿浆通过专门管渠重力输送至尾矿坝顶,而后由矿浆分散管排入,从基本坝横向轴线向坝里直接冲积,并由人工堆积子坝逐级升高,形成存放的容量,容纳选厂排出尾矿量的要求。尾矿堆积坝终期标高为754m,堆积坝高度12m,形成库容18万m3。每级子坝高度2m,顶宽2m,内外坡比1:2.5,共8级。在8米高度处设一条宽5m的马道,堆积坝总外坡比控制在1:3.51:4。b.尾矿坝顶最小安全超高和最小沉积滩长度该尾矿坝顶最小安全超高h1m
12、,最小滩长大于50m。考虑到最大风雍水面高度及最大风流爬高和地震涌浪高度,尾矿库挡水坝坝顶至最高洪水位及正常高水位的高差H1.5m。c.渗透控制与稳定措施尾矿堆积坝高度为12m,为降低坝体浸润线,在堆积坝高8米处坝体内设置有一条横向水平排渗棱体(棱体由1条DN150钻孔排渗管及卵石(dcp=1550mm)砾石粗砂(dcp=510mm)、(dcp=0.51mm)、三层滤料组成)。加速堆积坝的固结,增强坝体稳定性。另外分散管放矿应沿始端方向顺次更换位置,保证沉积滩面均匀平整以及尾砂颗粒有好的分级效果。根据设计尾矿坝的总高度(初期坝高度+尾矿堆积坝高度),各层筑坝材料力学指数见下表:料层名称内摩擦角
13、(度)凝聚力KPa尾矿砂307尾矿砂1329堆 石406粘 土2040采用瑞典圆弧法进行尾矿坝稳定安全系数Kmin验算,尾矿坝最小稳定安全系数Kmin=1.20,符合选矿厂尾矿设施设计规范规定的五等别尾矿库抗滑稳定安全系数Kmin=1.15,所以设计尾矿坝稳定有保证。为防止雨水直接冲刷堆积坝下游坡面,在下游坡面与两岸山坡结合处设置截水沟;同时在初期坝顶及堆积坝高8m处设置排水沟,排除下游坡面雨水。另在尾矿坝外坡面覆盖200mm厚粘土层,并种植草皮护面。2.5.4尾矿库排洪构筑物尾矿库洪峰流量库区汇水面积0.15km,主河槽长度0.79km,河槽底平均坡降i=28.6%,坝一方面用于拦截溪水,另
14、一方面用于拦挡尾矿砂。拦水坝总高14m,坝顶标高742m,采用块石浆砌重力坝。坝内坡坡比1:0.1,外坡坡比1:0.75,顶宽3m,坝长56m。坝基底及坝肩嵌入基岩11.5m,基底凿成锯齿状,确保整个坝体具有足够的抗滑及抗倾覆能力。2.5.5尾矿库工程量估算表表21 尾矿库工程量估算表序号工程项目及设备名称单位数量价 值单位(元)总值(万元)1初期透水堆石坝,坝高10m,顶宽3.0m,坝长40m,内坡比1:1.6,外坡比1:1.6。m3395050元/m219.752排水涵洞,BH=0.81.2mm101500元/m1.53排水隧洞,B(H+R)=1.5(1.05+0.75)mm2015003
15、.04截洪沟BH=0.40.6mm430120元/m5.165钢筋砼窗口式排水井1.5m,高H=13m座132000元/座3.26浆砌块石消力池个160000.67块石浆砌拦水坝,坝高14m,顶宽3米,坝长56,内坡比1:0.1,外坡比1:0.75m3450012054.08小 计87.29工程不可预见费用,按以下小计15%计13.08合 计100.28主要的防范措施工程建设地区为6级地震设防,所有建构筑物、尾矿坝等均按6级设防标准设计。所有建构筑物均设置防雷网。配电系统安全接地采用TN-C-S系统。所有机械运输部件均加防护罩。建立完善的安全生产规章制度及安全生产操作规程,新工人须经三级安全生
16、产教育后方能上岗,并由老工人带领作业。对粉尘较大的岗位,采用喷雾除尘及岗位工人轮换制度,加强对选矿药剂的管理,合理的配药、加药并行成严格的制度,避免药剂伤害事故的发生,车间内每班清扫地面保持好工作场地的环境卫生,工人均应根据岗位的实际需要配备足够的劳保用品。3.矿山周围环境概况3.1自然环境概况3.1.1地理位置福建省古田西朝钼矿位于福建省古田县凤埔乡北溪村西朝自然村,隶属凤埔乡管辖,矿区地理坐标东经11839281184040,北纬264543264648,矿区有约5km的简易公路与福汾公路相接,距离黄田火车站约60km,距离古田县城约38km,交通较方便,其具体地理位置见图3-1。3.1.
17、2地形地貌及地质矿区位于闽东火山断拗带北东侧,屏南梅林断陷带中部,政和大埔深断裂北段南东侧,该区构造发育,岩浆侵入和火山喷发活动频繁。区域出露地层主要为侏罗系上统南园组第二段(J3n6),分布于区域南部及东南部,主要由灰、灰白色流纹质晶屑凝灰岩、流纹质晶屑熔结凝灰岩、凝灰熔岩等组成,系火山喷溢堆积物。区内侵入岩主要有燕山早期侵入的黑云母二长花岗岩(52(3)a),中细粒黑云母花岗岩(22(3))和细粒花岗岩(52(3)d)等。矿区内地层简单,除第四系外,其余均为燕山早期侵入岩。矿区内断裂构造发育,成矿期构造主要为北东向张扭性缓倾斜断裂,该断裂制约了辉钼矿的产出,成矿后构造有近南北向断裂构造,造
18、成了矿体错断和移位。北东向断裂构造:发育于矿区中部,主要由岩体的原生节理裂隙经后期构造复合演化而成,具有多期次活动的性质,呈扭张性特征,是区内最重要的储矿和控矿构造。近南北向断裂构造:发育于矿区中部,有F1、F2、F3,三条均属成矿后期的破坏性断裂。区内岩浆侵入活动频繁,主要为燕山早期侵入的黑云母二长花岗岩(42(3)a),此外尚有闪长岩()、细晶岩()、石英脉(q)等呈脉状产出。3.1.3气象概况古田县气候属中亚热带季风气候,温热湿润,冬短夏长,气候温和,四季分明,兼有海洋性气候和大陆性气候的特征。气温县城年平均气温18.4,极端最高气温39,极端最低气温6.2;一年之中七月最热,平均气温2
19、7.4,一月最冷,平均气温8.7。年平均日照时数1883h,无霜期275天。降水县城年均降水量1579mm。三月至九月为多雨季节。尤以五、六月为全年降水之冠,约占全年降水量的32.9%;三、四月次之,约占年降水量的23.0%。平均年降水日数168.9天。自1973年建立气象站以来一历年逐月最大、最小、平均降雨量和蒸发量见表3-1。表3-1 历年逐月最大、最小、平均降雨量和蒸发量月份最大(mm)最小(mm)平均(mm)蒸发量(mm)173.138.455.447.6296.245.181.445.63203.890.3153.555.84325.6113.2203.378.25351.2126.
20、3263.686.46402.7138.2290.886.27201.589.1124.0143.58215.193.8142.5137.39126.971.2106.9119.810105.754.061.699.51186.242.946.268.91278.831.844.253.5年平均2266.8934.31573.41033.1风向、风速城区静风居多,多年平均静风率27%。主导风向东北风,平均频率12%,其次是西南风,频率7%。冬季主导风向东北风,夏季主导风向西南风。多年平均风速2.38m/s。风向玫瑰图见图3-2。湿度、大气稳定度多年平均相对湿度为79%。一年之中最大的相对湿度出
21、现于春季的霉雨季节,空气之中的水汽常达饱和状态;最小的相对湿度出现于干冷的深秋。城区大气稳定度以D类为主,其频率为62%。其他类别的稳定度的出现频率依次为:B类10.6%、D类47.98%、E类9.59%、BC类3.19%、C类4.34%。3.1.4河流水文情况古田溪:属闽江中游北岸支流之一,发源于屏南县北部,下游南出半坑亭和闽清县后洋至古田县水口汇入闽江。流域面积1794平方公里,干流长90公里,多年平均径流量3.10亿立方米,平均流量470m3/s。建有古田溪梯级大型电站,区境内有一、二级电站。古田溪水库集水面积1295平方公里,库容57400万立方米。古田溪一级电站装机容量62000kW
22、;古田溪二级电站水库(龙亭水库)库容1525万立方米,装机容量130000kW。矿区内有二条常年性溪流,I号溪沟位于矿区内西南面,自西流向东,最大流量为16.67m3/s,最小流量为0.489 m3/s;II号溪沟位于矿区东部,自北流向南,最大流量为6.86m3/s,最小流量为0.32m3/s,与I号溪沟于东南角汇合,流出区外。3.1.5土壤、植被和生物资源本地区土壤类型为亚粘土,土壤层较厚,植被覆盖率大于70%,树木种类为松杂木、杉木林、竹林为主。灌木主要有盐胶水、白杨、胡秃子等。草本植物主要有芒萁、菝葜、蕨类、清香茅、狗牙根等。3.2社会环境概况2000年古田县国民生产总值262113万元
23、,工业总产值279287万元,粮食总产量16.27万元,农民人均纯收入2950元。凤埔乡2000年全乡人口5050户,18990人,耕地面积2.45万亩,拥有21万亩林地,社会总产值3.28亿元,工农业总产值2.55亿元,农民人均纯收入3340元。3.2.1矿区内社会经济概况项目所在地西朝自然村现有居民约20人,工业相对落后,当地农民主要靠林业及种植菌菇类收入,年收入相对较高,目前的饮用水来自山泉水,生活污水基本是无序排放。3.2.2矿区周围社会经济情况矿区所在地属古田县凤埔乡,矿区北面约1km为北溪村,南面约5km为西溪村。北溪村人口约100多人,西溪村人口约1000多人,村民居住分散,居民
24、主要经济来源为菌菇类和林业。4.水土流失预测4.1水土流失预测时段根据开发建设项目水土保持方案技术规范(SL20498),水土流失预测时段根据建设项目所处的不同阶段,分基本建设期和生产运行期。由于该项目主体工程基本已建成,因此本方案只对生产运行期进行预测。生产运行期,开挖扰动地表和破坏植被的施工活动基本终止,同时经采取相应的水土流失防治措施后,水土流失将得到有效控制。在项目生产运行初期,由于施工迹地等地处地表植被生产恢复还需一定时间,仍将存在一定的水土流失。随着工程完工,临建设施的清理,裸露地表植被的恢复覆盖,水土流失将得到有效控制,项目生产过程将不再造成新的水土流失。因此,项目水土流失预测时
25、段定为项目生产运行初期3年共计36个月。4.2水土流失预测本工程造成水土流失的主要因素是新硐口的运输公路,尾矿库的清库和废石场的清理均需挖填一定的土方量,这些工程建设直接造成地表植被的破坏,土壤裸露,扰动面积约为0.23km2,在雨季易造成水土流失,水土流失量采用通用的水土流失量预测方程进行预测,该方程是美国农业部农业研究所经过40多年实地观察提出的,近年来,我国南方各省在模型应用方面做了不少工作,许多研究表明,该模型适用于山坡地、农地的水土流失估算,福建省水土保持试验站和福建省农学院土化系对这一模式的基本参数进行了计算组合确定。水土流失预测方程为:A=fRKLSCP式中:A侵蚀强度,即单位面
26、积(ha)单位时间(a)流失量;f换算系数;f224;R侵蚀力因子,是降雨侵蚀的指标,取决于月均降雨量和年均降雨量。K土壤因子,是由土壤粒度(粘粒、粉粒、砂粒)含量和有机质来决定的。LS地形因子,是地表迳流长度与坡度的函数。C生物因子,与植被种类、覆盖率有关。P水土保持因子,也称侵蚀控制因子。根据我国南方各省在该模型应用方面的研究及我省土壤流失预报研究成果,对模型的基本参数进行计算组合确定:R=(-155.27+0.1792Mi)=0.1792M-18.6324Mi为月均降雨量(毫米),为年均降雨量,福安当地降雨量为1700.0毫米,由此计算R为286.01。K=(164.8-2.31X1+0
27、.38X2+2.26X3+1.31X4-14.6X5)/1000X1为砂粒含量(%),X2为细砂含量(%),X3为粉砂含量(%),X4为粘粒含量(%),X5为有机质含量(%)。K=0.20LS=(/10)0.78(L/20)0.41为坡度(),L为坡长(米),坡度和坡长根据实地踏勘和12000地形图确定。生物因子C取值见表1。表41 各种植被覆盖率的C值地面覆盖情况C值地面覆盖情况C值无植被裸露地1.000林木覆盖率:75100%0.001杂草覆盖率:9095%0.0034075%0.0038090%0.0102040%0.0106080%0.0401020%0.030水土保持措施因子P的取值
28、有这样的规定:在工程区域内地表没有植被覆盖,直接用推土机和铲土机进行施工情况下,P取最大值,即P=1.0,施工后没有任何水土保持措施或有采取措施但见效不大的,P亦取最大值,P最小值可取0.01。根据本工程区域特点确定水土流失量见表42。 表42 工程建设潜在水土流失量预测工程内容预测参数取值侵蚀强度(t/ha)侵蚀面积(ha)侵蚀量(吨/年)RKLSCP尾矿库286.010.201.661.01.094.961.094.96废石场286.010.202.651.01.0151.590.115.16合计侵蚀总量为110.12吨/年表中计算结果均为没有采取防护措施情况下一年的水土流失量,其中部分泥
29、沙会排入河流,造成广泛的泥沙面源污染,使河床淤积,影响河流的泄洪能力,同时河水中悬浮物增加,影响河水水质;如果进入农田,则会沉积在农田土壤中,导致土壤肥力和结构性质的变化,影响农作物生长。5.水土流失防治方案5.1方案编制的原则和目标编制指导思想、原则:预防为主,防治并重,结合本项目特点,分区防治,因地制宜,因害设防。结合工程与当地实际情况,确定水土流失的防治责任范围,提出防止水土流失和对策与具体措施,并与工程实际施工等环节相互协调,计算工程量,安排实施进度,做好投资估算,并落实方案实施的各项保证措施。水土流失防治预期目标:在确保项目建设安全运行的前提下,在项目建设过程中水土资源得到有效保护和
30、合理利用;矿山废石有专门的存放场地,并采取挡拦治理措施,拦渣率达98%以上;工程采挖、排弃渣、填方等场地边坡得到有效防护,并对各场地进行土地整治;项目开发建设形成的闲置裸露土地,林草植被得到恢复,土地得以开发利用;项目建设造成的水土流失区域,扰动土地治理率达95%以上,水土流失治理度达90%以上,植被恢复系数在85%以上,林草植被覆盖率在70%以上,水土流失量控制在176t/a以下;项目建成后生产运营期不再产生新的水土流失。5.2防治责任范围根据“谁开发谁保护,谁造成水土流失谁负责治理”的原则和开发建设项目水土保持方案技术规范(SL20498)总则的要求,开发建设项目的水土流失防治责任范围,包
31、括以下两个方面:项目建设区:指开发建设单位的征地范围、租地范围和土地使用管辖范围;直接影响区:指项目建设区以外由于开发建设活动而造成的水土流失及其直接危害的范围。本项目水土保持方案编制与防治责任范围包括项目建设区和直接影响区。项目建设区为主体工程建筑物永久占地区、临建设施占地区、施工道路、尾矿库及废石场等,合计面积0.3km2;直接影响区为施工区下游约1520m范围内,合计面积约0.1km2。项目直接影响区中,施工区下游本身不产生水土流失,在做好项目建设区水土流失防治的情况下,项目直接影响区的水土流失可得到有效控制。因此,本项目水土流失防治方案防治责任范围重点为尾矿库、废石场临建设施占地区、施
32、工道路等项目建设区,详见附图“水土流失防治责任范围图”。5.3水土流失防治分区项目水土流失防治责任范围结合各水土流失区侵蚀特点、施工布置及征地(占地)用途分为永久建筑物占地区、施工临建占地区、施工道路、尾矿库及废石场等进行分区防治。5.4水土保持措施总体布局根据项目水土流失防治分区及各区水土流失特点,因地制宜采取水土保持工程措施及植物措施对各分区分别进行防治,各分区均布置有相应的水土保持措施。水土保持措施总体布局见附图“水土保持措施总体布局图”。5.5水土流失分区防治措施5.5.1防治措施设计原则按国家有关法律法规的要求,水土保持措施必须符合国家水土保持、环境保护的总体要求;水土保持措施设计应
33、与建设项目总体设计相适应、相协调,并纳入项目总体设计中。古田西朝钼矿工程水土保持分区防治措施总体设计原则:预防为主,防治结合;“因地制宜,治理保护与开发利用相结合”:结合各分区实际情况,因地制宜采取工程措施或植物措施进行水土流失防治;在保证水土流失得到有效防治的前提下,尽量节省工程投资;对服务后期的尾矿库及废石场进行土地整治及植被恢复;结合各区立地条件,选择常见树种苗木。5.5.2水土流失分区防治措施主体建筑永久占地区该区面积0.1km2,包括占地及永久道路等。项目主体工程占地区土石方开挖、地表裸露时间较短,开挖后即为建筑物所覆盖,水土流失现象不严重。在工程设计中,已包含了厂房排水及边坡处理等
34、水土保持措施。施工道路项目施工道路较短,仅约4.0km,采取在施工道路两侧种植柳杉,并沿坡面播狗牙根草籽加以绿化防护。尾矿库、废石场项目1个尾矿库,3个废石场,总面积0.11km2,尾矿库位于I号溪的河谷回弯处,该库汇水面积约0.25km2,库底部较平坦,两边山坡较陡。废石场均位于各硐口旁边。经前述水土流失预测,两者为水土流失重点防治区,为防止废渣流失,采取工程措施结合植物措施进行防治。尾矿坝是尾矿库的安全核心。设计采用堆石坝与尾矿堆积坝相结合的坝体结构形式。初期基本坝采用透水堆石坝。坝顶标高742m,高度10m,坝顶宽3.0m,坝内外坡底比分别为1:1.6。尾矿堆积坝终期堆存标高754m,总
35、高度22m,总库容20.0万m3。尾矿堆积坝采用上游式筑坝逐级增高,每级堆积子坝高度2m,坝顶宽2m,内、外坡度比1:2.5,堆积坝总坡度比控制在1:3.51:4。为确保尾矿坝安全运营,防止因地震引起尾矿堆积坝液化问题,在尾矿堆积高8m处设置一条马道,宽度5m,并设置排液棱体,内装设DN150钻孔排渗管,将堆积坝内部水引出,加速尾矿固结,增强密度,另外,在尾矿堆积坝外坡面覆盖200mm厚的粘土层,并种植草皮护层,防止暴雨冲刷坡脚而影响堆积坝的稳定。尾矿库防洪标准按30年一遇洪水频率设计,100年一遇校核。库内排洪设施由排水井、排水涵洞、隧洞及消力池组成,运营中库内最高洪水位应控制在距坝顶1.5
36、m以上,以保证尾矿坝的稳定与安全。尾矿输送采用管道和明渠自流排放,为考虑检修和防止意外事故设有事故池防止尾矿溢出危害下游。考虑到项目建成后开挖面植草绿化需大量的表面覆土,结合考虑降低成本,应将项目主体工程开挖土方表土另行堆放,项目施工结束后全部用于覆土。表层覆盖临时堆放期间,为了减少水土流失,废石堆体必须保持一定的稳定边坡,要求边坡比例1:1.5,坡脚用编织袋镇压避免滑动。项目水土保持造林方法见表51,种草方法见表52。 表51 水 土 保 持 造 林 方 法序号树种行株距整地苗木规格抚育补植1樟树2.0m穴状整地,直径0.5m,深0.5m。一级苗“33221”制一年后用同龄苗人工补植2柳杉2
37、.0m2.0m穴状整地,直径0.5m,深0.5m。一级苗“33221”制一年后用同龄苗人工补植3瓜子黄杨散植穴状整地,直径0.5m,深0.5m。一级苗4洒金柏散植穴状整地,直径0.5m,深0.5m。一级苗 表52 种 草 方 法序号草种种植方法种植规格苗木草种规格1爬山虎植苗株距0.5m高0.5m2狗牙根播草籽15g/m2纯净度98%,发芽率85%3马尼拉草铺草皮表53 种 草 方 法序号水土流失防治分区工程措施植物措施1主体建筑永久占地已纳入主体工程中的排水措施及边坡防护厂区绿化、植马尼拉草皮、种瓜子黄杨、洒金柏等,永久公路种樟树2施工临时建筑占地种柳杉、播狗牙根3施工临时道路种柳杉,葛藤4
38、废石场弃渣场地脚建浆砌石挡墙,部分设置排水暗涵种柳杉、播狗牙根5尾矿库透水堆石坝、尾矿堆积坝播狗牙根5.6方案实施进度安排及工程量5.6.1方案实施进度安排原则本水土保持工程应与主体工程同时设计、同时施工、同时验收、同时投入使用。方案措施实施进度安排总体遵循有利于保证安全,先易后难的原则,以达到良好的水土保持效果。具体施工过程中,重点抓好废石场的挡护工程,做到先筑挡墙后堆渣,待项目建设区各防治分区不再开挖使用后,施行各分区的水土保持措施。由于植物措施施行有一定的时间限制(多为春季种植),各防治分区春季后结束使用的,其植物措施安排在次年施行。5.6.2方案实施进度安排根据项目主体工程施工进度计划
39、,按上述进度安排原则安排,除主体工程已具备的水土保持措施外,本水土保持方案实施进度计划见表54。福建省古田西朝钼矿工程水土保持方案实施进度表表54序号水土流失防治分区2003年20042005年2006年2007年1主体建筑永久占地植物措施2施工临时建筑占地工程措施植物措施3施工临时道路植物措施4废石场工程措施工程措施植物措施5尾矿库工程措施植物措施5.6.2水土流失防治方案工程量根据项目水土流失防治方案布置,经计算,各水土流失防治分区主要工程量如表55。福建省西朝钼矿工程水土流失防治方案工程量表55序号项 目单位数量一建筑工程1建筑工程基础土方开挖m32500槽挖石方m3500M7.5浆砌块
40、石m35300M5.0浆砌片石m31200干砌片石m325拦渣坝m3130拦渣坝m3155钢筋制安t68100竹排水管根15002土地整治工程覆土搬运万m34.85场地平整hm214.0二植物工程1柳杉万株5.202马尼拉草皮hm20.353瓜子黄杨万株0.014洒金柏万株0.015漳树万株0.086狗牙根草籽kg38005.7水土流失监测为有效控制工程区水土流失,对工程区域建设造成的水土流失情况进行有效检查和监控,及时发现问题并与有关部门取得联系,并接受有关各级水土保持行政主管部门的监督管理。5.7.1水土流失监测时段根据福建省古田西朝钼矿工程建设特点,项目建设造成的水土流失主要发生在项目施
41、工期对地表的开挖、植被破坏和尾矿库、废石场等,随着工程完工,临建设施的清理,裸露地表植被的恢复绿化,水土流失将得到有效控制,项目生产运行过程将不再造成新的水土流失;施工期水土流失影响主要发生于项目土料场、临建占地区、弃渣场及施工道路等。根据福建省古田西朝钼矿工程施工特点,配合水土流失预测,本方案水土流失监测重点放在项目基本建设期和生产运行初期。5.7.2监测方法本工程水土流失调查、监测重点地段为项目建设区的施工临建占地区、弃渣场及施工道路。监测方法主要是对水土流失防治区进行定点监测及动态监测。5.7.3监测项目对区域内植被覆盖率、造林种草成活率、病虫害发生情况及水土保持工程措施的破坏地点、数量
42、和破坏程度等进行动态观测监查。新增水土流失监测:主要包括水土流失形式(包括面蚀、滑坡、崩塌)和水土流失量的监测。项目施工期在厂区及尾矿库各设置一个监测点,监测项目造成的新增水土流失,监测时长为项目运行初期共36个月。水土流失危害监测:监测水土流失对土地利用、自然生态的危害。主要包括下游泥沙、区域植被、生态等的变化及对项目、项目周边地区社会、经济的影响。水土保持设施效益监测:对本工程所采取的水土流失防治措施的实施效果及对生态环境的改善作用等进行监测。主要监测:拦渣率、扰动土地治理率、水土流失治理度、植被恢复系数、林草植被覆盖率和水土流失量等,为项目水土保持监督提供依据。5.7.4组织领导和管理措
43、施福建省古田西朝钼矿应根据中华人民共和国水土保持法及其它有关法律、法规等对区域内的水土流失情况及具体监测工作进行组织安排与检查监控,及时发现问题并与有关部门取得联系,并接受有关各级水行政主管部门的监督管理,以有效控制水土流失。在具体工作中,可由建设单位或聘请有行业资格的专业技术部门对区域内的水土流失进行科学的监测,并在具体监测中与有关组织领导部门、监督管理部门取得联系,发挥各方面优势,确保监测质量。若在实际工作中发现问题,要及时与组织领导单位、监督单位、设计单位及施工单位取得联系,尽早采取有效防护措施,防止水土流失。工程概算6.1编制说明6.1.1编制依据福建省古田西朝钼矿工程水土保持方案投资概算编制依据为福建省水利水电厅闽水电(1998)水312号文颁发的福建省农田水利建设工程概算编制办法(试行)。6.1.2定额标准建筑工程定额采用福建省水利水电厅闽水电(1997)计201号文颁发的福建省水利水电建筑工程预算定额。并乘以1.05扩大系数。施工机械台班费定额采用福建省水利水电厅闽水电(1997)计324号文颁发的福建省水利水电施工机械台班费定额,并将其一类费用乘以1.34调整系数。6.1.3费用标准其他直接费:建筑工程按基本直接费的2.0%计算,安装工程按 6.1.4基础单价人工工资:按每工日17.00元计算。材料预算价格:按市场价格计算。6.2工程投
