全隐框玻璃幕墙-显竖隐横玻璃幕墙石材幕墙设计计算书-学位论文.doc

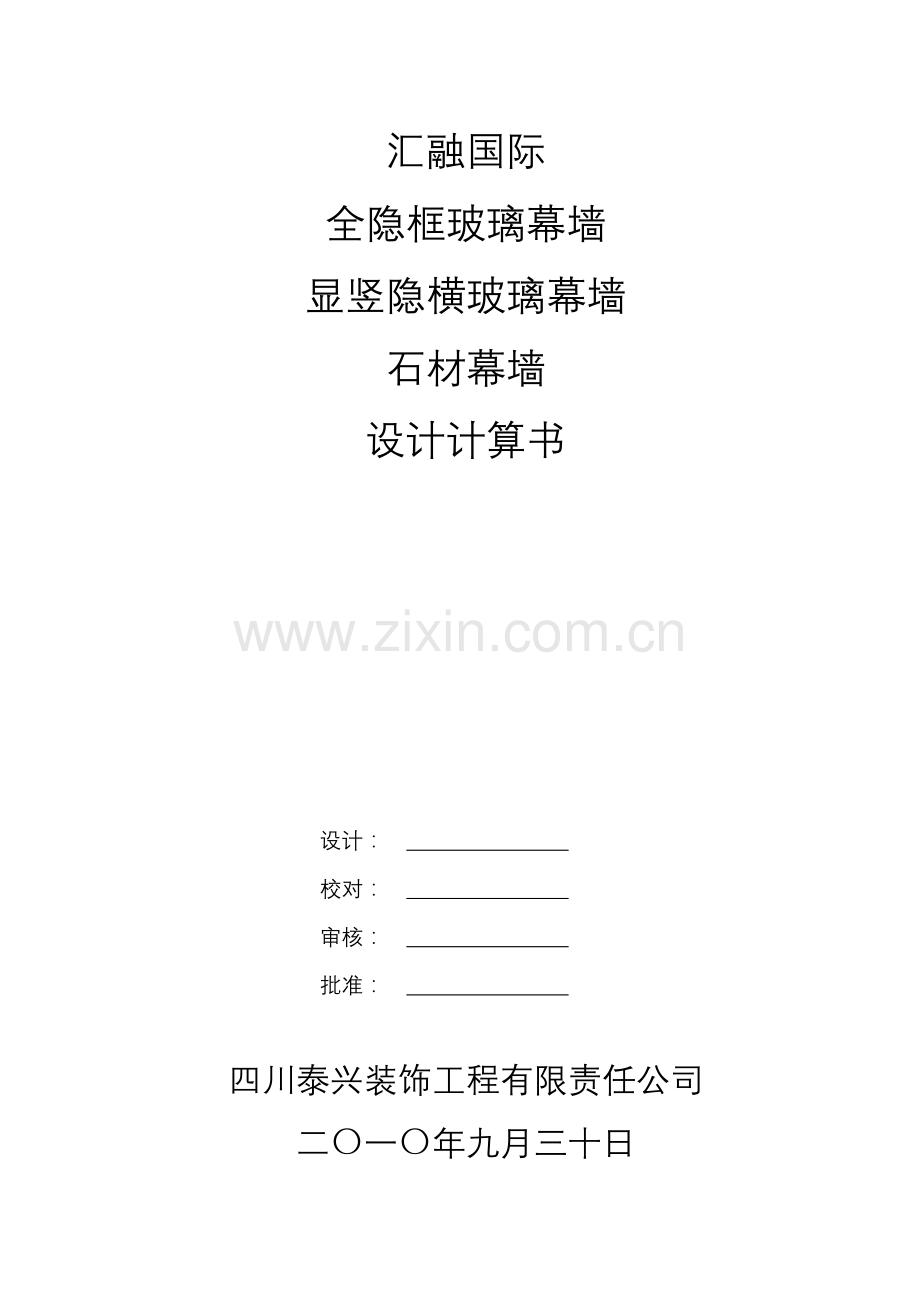

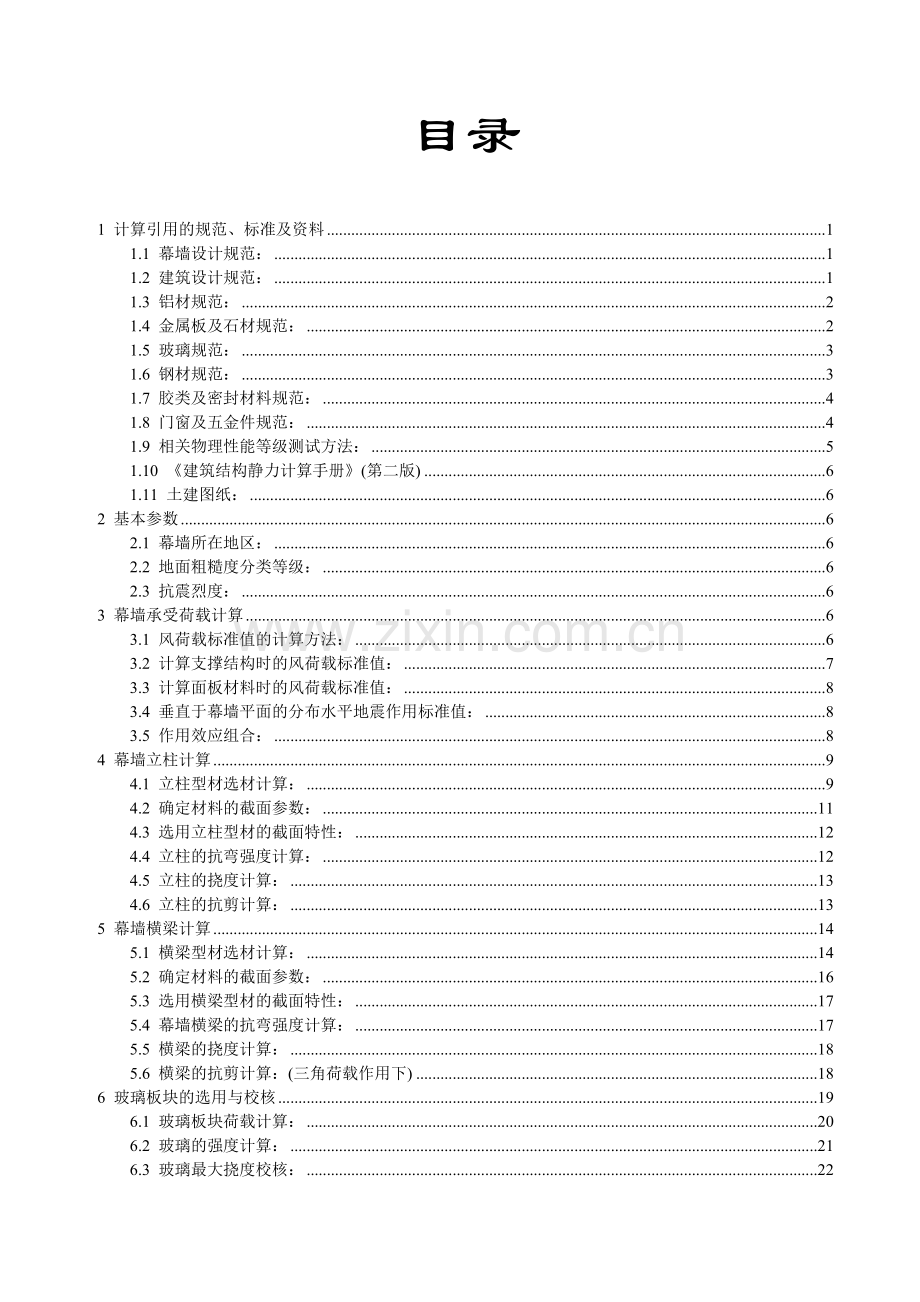

汇融国际全隐框玻璃幕墙显竖隐横玻璃幕墙石材幕墙设计计算书设计： 校对： 审核： 批准： 四川泰兴装饰工程有限责任公司二一年九月三十日目录1 计算引用的规范、标准及资料11.1 幕墙设计规范：11.2 建筑设计规范：11.3 铝材规范：21.4 金属板及石材规范：21.5 玻璃规范：31.6 钢材规范：31.7 胶类及密封材料规范：41.8 门窗及五金件规范：41.9 相关物理性能等级测试方法：51.10 建筑结构静力计算手册(第二版)61.11 土建图纸：62 基本参数62.1 幕墙所在地区：62.2 地面粗糙度分类等级：62.3 抗震烈度：63 幕墙承受荷载计算63.1 风荷载标准值的计算方法：63.2 计算支撑结构时的风荷载标准值：73.3 计算面板材料时的风荷载标准值：83.4 垂直于幕墙平面的分布水平地震作用标准值：83.5 作用效应组合：84 幕墙立柱计算94.1 立柱型材选材计算：94.2 确定材料的截面参数：114.3 选用立柱型材的截面特性：124.4 立柱的抗弯强度计算：124.5 立柱的挠度计算：134.6 立柱的抗剪计算：135 幕墙横梁计算145.1 横梁型材选材计算：145.2 确定材料的截面参数：165.3 选用横梁型材的截面特性：175.4 幕墙横梁的抗弯强度计算：175.5 横梁的挠度计算：185.6 横梁的抗剪计算：(三角荷载作用下)186 玻璃板块的选用与校核196.1 玻璃板块荷载计算：206.2 玻璃的强度计算：216.3 玻璃最大挠度校核：227 连接件计算237.1 横梁与角码间连结：247.2 角码与立柱连接：247.3 立柱与主结构连接：268 幕墙埋件计算(土建预埋)278.1 荷载标准值计算：288.2 埋件计算：288.3 锚板总面积校核：298.4 锚筋长度计算：299 幕墙焊缝计算309.1 受力分析：309.2 焊缝特性参数计算：309.3 焊缝校核计算：3110 隐框玻璃幕墙胶类及伸缩缝计算3110.1 抗震设计下结构硅酮密封胶的宽度计算：3110.2 结构硅酮密封胶粘接厚度的计算：3210.3 结构胶设计总结：3310.4 立柱连接伸缩缝计算：3310.5 耐侯胶胶缝计算：3411 幕墙板块压板计算3411.1 压板的弯矩设计值计算：3411.2 压板的应力计算：3411.3 螺栓抗拉强度验算：3512 附录 常用材料的力学及其它物理性能36汇融国际全隐框玻璃幕墙设计计算书 四川泰兴装饰工程有限责任公司全隐框玻璃幕墙设计计算书1 计算引用的规范、标准及资料1.1 幕墙设计规范：铝合金结构设计规范 GB50429-2007玻璃幕墙工程技术规范 JGJ102-2003点支式玻璃幕墙工程技术规程 CECS127-2001点支式玻璃幕墙支承装置 JG138-2001吊挂式玻璃幕墙支承装置 JG139-2001建筑玻璃应用技术规程 JGJ113-2003建筑瓷板装饰工程技术规范 CECS101：98建筑幕墙 GB/T21086-2007金属与石材幕墙工程技术规范 JGJ133-20011.2 建筑设计规范：采暖通风与空气调节设计规范 GB50019-2003地震震级的规定 GB/T17740-1999钢结构防火涂料 GB14907-2002钢结构设计规范 GB50017-2003高层民用建筑钢结构技术规范 JGJ99-98高层建筑混凝土结构技术规程 JGJ3-2002高层民用建筑设计防火规范 GB50045-95(2005年版)高处作业吊蓝 GB19155-2003工程抗震术语标准 JGJ/T97-95工程网络计划技术规程 JGJ/T121-99公共建筑节能设计标准 GB50189-2005混凝土结构后锚固技术规程 JGJ145-2004混凝土结构设计规范 GB50010-2002混凝土用膨胀型、扩孔型建筑锚栓 JG160-2004既有居住建筑节能改造技术规程 JGJ129-2004建筑表面用有机硅防水剂 JC/T902-2002建筑材料放射性核素限量 GB6566-2001建筑防火封堵应用技术规程 CECS154：2003建筑钢结构焊接技术规程 JGJ81-2002建筑隔声评价标准 GB/T50121-2005建筑工程抗震设防分类标准 GB50223-2004建筑工程预应力施工规程 CECS180：2005建筑结构荷载规范 GB50009-2001(2006年版、局部修订)建筑结构可靠度设计统一标准 GB50068-2001建筑抗震设防分类标准 GB50223-2004建筑抗震设计规范 GB50011-2001建筑设计防火规范 GB50016-2006建筑物防雷设计规范 GB50057-94(2000年版)冷弯薄壁型钢结构设计规范 GB50018-2002民用建筑隔声设计规范 GBJ118-88民用建筑热工设计规范 GB50176-93民用建筑设计通则 GB50352-2005膜结构技术规程 CECS158：2004夏热冬冷地区居住建筑节能设计标准 JGJ134-2001夏热冬暖地区居住建筑节能设计标准 JGJ75-2003预应力筋用锚具、夹具和连接器应用技术规程JGJ85-20021.3 铝材规范：变形铝及铝合金化学成份 GB/T3190-1996建筑用隔热铝合金型材-穿条式 JG/T175-2005建筑用铝型材、铝板氟碳涂层 JG/T133-2000铝合金建筑型材第1部分基材 GB5237.1-2004铝合金建筑型材第2部分阳极氧化、着色型材 GB5237.2-2004铝合金建筑型材第3部分电泳涂漆型材 GB5237.3-2004铝合金建筑型材第4部分粉末喷涂型材 GB5237.4-2004铝合金建筑型材第5部分氟碳漆喷涂型材 GB5237.5-2004铝合金建筑型材第6部分隔热型材 GB5237.6-2004铝及铝合金彩色涂层板、带材 YS/T431-2000一般工业用铝及铝合金板、带材 GB/T3880.13-2006铝型材截面几何参数算法及计算机程序要求 YS/T437-2000有色电泳涂漆铝合金建筑型材 YS/T459-20031.4 金属板及石材规范：干挂饰面石材及其金属挂件 JC830.1、2-2005建筑装饰用微晶玻璃 JC/T872-2000建筑幕墙用瓷板 JG/T217-2007铝幕墙板、板基 YS/T429.1-2000铝幕墙板、氟碳喷漆铝单板 YS/T429.2-2000铝塑复合板 GB/T17748-1999铝塑复合板用铝带 YS/T432-2000天然板石 GB/T18600-2001天然大理石荒料 JC/T202-2001天然大理石建筑板材 GB/T19766-2005天然花岗石荒料 JC/T204-2001天然花岗石建筑板材 GB/T18601-2001天然石材统一编号 GB/T17670-1999天然饰面石材术语 GB/T13890-921.5 玻璃规范：镀膜玻璃 第1部分：阳光控制镀膜玻璃 GB/T18915.1-2002镀膜玻璃 第2部分：低辐射镀膜玻璃 GB/T18915.2-2002防弹玻璃 GB17840-1999浮法玻璃 GB11614-1999夹层玻璃 GB/T9962-1999建筑用安全玻璃 第2部分：钢化玻璃 GB15763.2-2005建筑用安全玻璃 防火玻璃 GB15763.1-2001幕墙用钢化玻璃与半钢化玻璃 GB17841-1999普通平板玻璃 GB4871-1995热弯玻璃 JC/T915-2003压花玻璃 JC/T511-2002中空玻璃 GB/T11944-2002着色玻璃 GB/T18701-20021.6 钢材规范：建筑结构用冷弯矩形钢管 JG/T178-2005不锈钢棒 GB/T1220-2007不锈钢和耐热钢冷轧钢带 GB/T4239-1991不锈钢冷加工钢棒 GB/T4226-1984不锈钢冷轧钢板及钢带 GB/T3280-2007不锈钢热轧钢板及钢带 GB/T4237-2007不锈钢丝 GB/T4240-93建筑用不锈钢绞线 JG/T200-2007不锈钢小直径无缝钢管 GB/T3090-2000擦窗机 GB19154-2003彩色涂层钢板和钢带 GB/T12754-2006低合金钢焊条 GB/T5118-1995低合金高强度结构钢 GB/T1591-1994建筑幕墙用钢索压管接头 JG/T201-2007高耐候结构钢 GB/T4171-2000高碳铬不锈钢丝 YB/T0961997焊接结构用耐候钢 GB/T4172-2000合金结构钢 GB/T3077-1999结构用无缝钢管 JBJ102金属覆盖层钢铁制品热镀锌层技术要求 GB/T13912-2002冷拔异形钢管 GB/T3094-2000碳钢焊条 GB/T5117-1999碳素结构钢 GB/T700-2006碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T912-1989碳素结构钢和低合金结构钢热轧厚钢板及钢带GB/T3274-2007优质碳素结构钢 GB/T699-1999预应力筋用锚具、夹具和连接器 GB/T14370-20001.7 胶类及密封材料规范：丙烯酸酯建筑密封膏 JC484-2006幕墙玻璃接缝用密封胶 JC/T882-2001彩色涂层钢板用建筑密封胶 JC/T884-2001丁基橡胶防水密封胶粘带 JC/T942-2004干挂石材幕墙用环氧胶粘剂 JC887-2001工业用橡胶板 GB/T5574-1994混凝土建筑接缝用密封胶 JC/T881-2001建筑窗用弹性密封剂 JC485-2007建筑密封材料试验方法 GB/T13477.120-2002建筑用防霉密封胶 JC/T885-2001建筑用硅酮结构密封胶 GB16776-2005建筑用岩棉、矿渣棉绝热制品 GB/T19686-2005建筑用硬质塑料隔热条 JG/T174-2005建筑装饰用天然石材防护剂 JC/T973-2005聚氨酯建筑密封胶 JC/T482-2003聚硫建筑密封胶 JC/T483-2006绝热用岩棉、矿棉及其制品 GB/T11835-2007硫化橡胶或热塑性橡胶撕裂强度的测定 GB/T529-1999石材用建筑密封胶 JC/T883-2001橡胶袖珍硬度计压入硬度试验方法 GB/T531-1999修补用天然橡胶胶粘剂 HG/T3318-2002中空玻璃用弹性密封胶 JC/T486-2001中空玻璃用丁基热熔密封胶 JC/T914-20031.8 门窗及五金件规范：封闭型沉头抽芯铆钉 GB/T12616-2004封闭型平圆头抽芯铆钉 GB/T12615-2004紧固件螺栓和螺钉 GB/T5277-1985紧固件公差螺栓、螺钉、螺柱和螺母 GB/T3103.1-2002紧固件机械性能不锈钢螺母 GB/T3098.15-2000紧固件机械性能不锈钢螺栓、螺钉、螺柱 GB/T3098.6-2000紧固件机械性能抽芯铆钉 GB/T3098.19-2004紧固件机械性能螺母、粗牙螺纹 GB/T3098.2-2000紧固件机械性能螺母、细牙螺纹 GB/T3098.4-2000紧固件机械性能螺栓、螺钉和螺柱 GB/T3098.1-2000紧固件机械性能自攻螺钉 GB/T3098.5-2000紧固件术语盲铆钉 GB/T3099-2004铝合金窗 GB/T8479-2003铝合金门 GB/T8478-2003螺纹紧固件应力截面积和承载面积 GB/T16823.1-1997十字槽盘头螺钉 GB/T818-2000地弹簧 QB/T3884-1999 铝合金门插锁 QB/T3885-1999 平开铝合金窗把手 QB/T3886-1999 铝合金撑挡 QB/T3887-1999 铝合金窗不锈钢滑撑 QB/T3888-1999 铝合金门窗拉手 QB/T3889-1999 铝合金窗锁 QB/T3900-1999 铝合金门锁 QB/T3901-1999 推拉铝合金门用滑轮 QB/T3902-1999 闭合器 QB/T3893-1999 外装门锁 QB/T2473-2000弹子插芯门锁 GB/T2474-2000叶片门锁 QB/T2475-2000球型门锁 QB/T2476-2000铜合金铸件 GB/T13819-1992锌合压铸件 GB/T13821-1992铝合金压铸件 GB/T15114-1994铸件尺寸公差与机械加工余量 QB/T6414-1999建筑门窗五金件 插销 JG214-2007建筑门窗五金件 传动机构用执手 JG124-2007建筑门窗五金件 旋压执手 JG213-2007建筑门窗五金件 合页（铰链） JG125-2007建筑门窗五金件 传动锁闭器 JG126-2007建筑门窗五金件 滑撑 JG127-2007建筑门窗五金件 滑轮 JG129-2007建筑门窗五金件 多点锁闭器 JG215-2007建筑门窗五金件 撑挡 JG128-2007建筑门窗五金件 通用要求 JG212-2007建筑门窗五金件 单点锁闭器 JG130-2007建筑门窗内平开下悬五金系统 JG168-2004钢塑共挤门窗 JG207-2007电动采光排烟窗 JG189-20061.9 相关物理性能等级测试方法：玻璃幕墙工程质量检验标准 JGJ/T139-2001玻璃幕墙光学性能 GB/T18091-2000采暖居住建筑节能检验标准 JGJ132-2001彩色涂层钢板和钢带试验方法 GB/T13448-2006钢结构工程施工质量验收规范 GB50205-2001混凝土结构工程施工质量验收规范 GB50204-2002建筑防水材料老化试验方法 GB/T18244-2000建筑幕墙气密、水密、抗风压性能检测方法 GB/T15227-2007建筑幕墙抗震性能振动台试验方法 GB/T18575-2001建筑幕墙平面内变形性能检测方法 GB/T18250-2000建筑外窗保温性能分级及检测方法 GB/T8484-2002建筑外窗采光性能分级及检测方法 GB/T11976-2002建筑外窗抗风压性能分级及检测方法 GB/T7106-2002建筑外窗空气隔声性能分级及检测方法 GB/T8485-2002建筑外窗气密性能分级及检测方法 GB/T7107-2002建筑外窗水密性能分级及检测方法 GB/T7108-2002建筑装饰装修工程施工质量验收规范 GB50210-2001金属材料室温拉伸试验方法 GB/T228-20021.10 建筑结构静力计算手册(第二版)1.11 土建图纸：2 基本参数2.1 幕墙所在地区： 成都地区；2.2 地面粗糙度分类等级： 幕墙属于外围护构件，按建筑结构荷载规范(GB50009-2001) A类：指近海海面和海岛、海岸、湖岸及沙漠地区； B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区； D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地形考虑。2.3 抗震烈度： 根据国家规范建筑抗震设计规范(GB50011-2001)，成都地区地震基本烈度为7度，地震动峰值加速度为0.1g，水平地震影响系数最大值为：max=0.08。3 幕墙承受荷载计算3.1 风荷载标准值的计算方法： 幕墙属于外围护构件，按建筑结构荷载规范(GB50009-2001 2006年版)计算： wk=gzzs1w0 7.1.1-2GB50009-2001 2006年版上式中： wk：作用在幕墙上的风荷载标准值(MPa)； Z：计算点标高：36.6m； gz：瞬时风压的阵风系数； 根据不同场地类型,按以下公式计算： gz=K(1+2f) 其中K为地面粗糙度调整系数，f为脉动系数 A类场地： gz=0.92(1+2f) 其中：f=0.387(Z/10)-0.12 B类场地： gz=0.89(1+2f) 其中：f=0.5(Z/10)-0.16 C类场地： gz=0.85(1+2f) 其中：f=0.734(Z/10)-0.22 D类场地： gz=0.80(1+2f) 其中：f=1.2248(Z/10)-0.3对于C类地形，36.6m高度处瞬时风压的阵风系数： gz=0.85(1+2(0.734(Z/10)-0.22)=1.7879 z：风压高度变化系数； 根据不同场地类型,按以下公式计算： A类场地： z=1.379(Z/10)0.24 当Z300m时，取Z=300m，当Z350m时，取Z=350m，当Z400m时，取Z=400m，当Z450m时，取Z=450m，当Z30m时，取Z=30m；对于C类地形，36.6m高度处风压高度变化系数： z=0.616(Z/10)0.44=1.0902 s1：局部风压体型系数； 按建筑结构荷载规范GB50009-2001(2006年版)第7.3.3条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数s1： 一、外表面 1. 正压区 按表7.3.1采用； 2. 负压区 对墙面， 取-1.0 对墙角边， 取-1.8 二、内表面 对封闭式建筑物，按表面风压的正负情况取-0.2或0.2。 由于大部分幕墙都有开启，按5.3.2JGJ102-2003条文说明，幕墙结构一般的体型系数取1.2(大面区域)、2.0(转角区域)。 另注：上述的局部体型系数s1(1)是适用于围护构件的从属面积A小于或等于1m2的情况，当围护构件的从属面积A大于或等于10m2时，局部风压体型系数s1(10)可乘以折减系数0.8，当构件的从属面积小于10m2而大于1m2时，局部风压体型系数s1(A)可按面积的对数线性插值，即： s1(A)=s1(1)+s1(10)-s1(1)logA w0：基本风压值(MPa)，根据现行GB50009-2001附表D.4(全国基本风压分布图)中数值采用，但不小于0.3KN/m2，按重现期50年，成都地区取0.0003MPa；3.2 计算支撑结构时的风荷载标准值： 计算支撑结构时的构件从属面积： A=1.225.1=6.222m2 LogA=0.794 s1(A)=s1(1)+s1(10)-s1(1)logA =0.841 s1=0.841+0.2 =1.041 wk=gzzs1w0 =1.78791.09021.0410.0003 =0.000609MPa 因为wk0.001MPa,所以按JGJ102-2003，取wk=0.001MPa.3.3 计算面板材料时的风荷载标准值： 计算面板材料时的构件从属面积： A=1.223.6=4.392m2 LogA=0.643 s1(A)=s1(1)+s1(10)-s1(1)logA =0.871 s1=0.871+0.2 =1.071 wk=gzzs1w0 =1.78791.09021.0710.0003 =0.000626MPa 因为wk0.001MPa,所以按JGJ102-2003，取wk=0.001MPa.3.4 垂直于幕墙平面的分布水平地震作用标准值： qEAk=EmaxGk/A 5.3.4JGJ102-2003 qEAk：垂直于幕墙平面的分布水平地震作用标准值(MPa)； E：动力放大系数,取5.0； max：水平地震影响系数最大值，取0.08； Gk：幕墙构件的重力荷载标准值(N)； A：幕墙构件的面积(mm2)；3.5 作用效应组合：荷载和作用效应按下式进行组合： S=GSGk+wwSwk+EESEk 5.4.1JGJ102-2003上式中： S：作用效应组合的设计值； SGk：重力荷载作为永久荷载产生的效应标准值； Swk、SEk：分别为风荷载，地震作用作为可变荷载产生的效应标准值； G、w、E：各效应的分项系数； w、E：分别为风荷载，地震作用效应的组合系数。上面的G、w、E为分项系数，按5.4.2、5.4.3、5.4.4JGJ102-2003规定如下：进行幕墙构件强度、连接件和预埋件承载力计算时： 重力荷载：G：1.2； 风 荷 载：w：1.4； 地震作用：E：1.3；进行挠度计算时； 重力荷载：G：1.0； 风 荷 载：w：1.0； 地震作用：可不做组合考虑；上式中，风荷载的组合系数w为1.0； 地震作用的组合系数E为0.5；4 幕墙立柱计算基本参数： 1：计算点标高：36.6m； 2：力学模型：双跨梁； 3：立柱跨度：L=5100mm，短跨长L1=550mm，长跨长L2=4550mm； 4：立柱左分格宽：1220mm；立柱右分格宽：1220mm； 5：立柱计算间距：B=1220mm； 6：板块配置：中空玻璃6 +6 mm； 7：立柱材质：6063-T5； 8：安装方式：偏心受拉；本处幕墙立柱按双跨梁力学模型进行设计计算，受力模型如下：4.1 立柱型材选材计算：(1)风荷载作用的线荷载集度(按矩形分布)： qwk：风荷载线分布最大荷载集度标准值(N/mm)； wk：风荷载标准值(MPa)； B：幕墙立柱计算间距(mm)； qwk=wkB =0.0011220 =1.22N/mm qw：风荷载线分布最大荷载集度设计值(N/mm)； qw=1.4qwk =1.41.22 =1.708N/mm(2)水平地震作用线荷载集度(按矩形分布)： qEAk：垂直于幕墙平面的分布水平地震作用标准值(MPa)； E：动力放大系数，取5.0； max：水平地震影响系数最大值，取0.08； Gk：幕墙构件的重力荷载标准值(N)，(含面板和框架)； A：幕墙平面面积(mm2)； qEAk=EmaxG/A 5.3.4JGJ102-2003 =50.080.0005 =0.0002MPa qEk：水平地震作用线荷载集度标准值(N/mm)； B：幕墙立柱计算间距(mm)； qEk=qEAkB =0.00021220 =0.2
