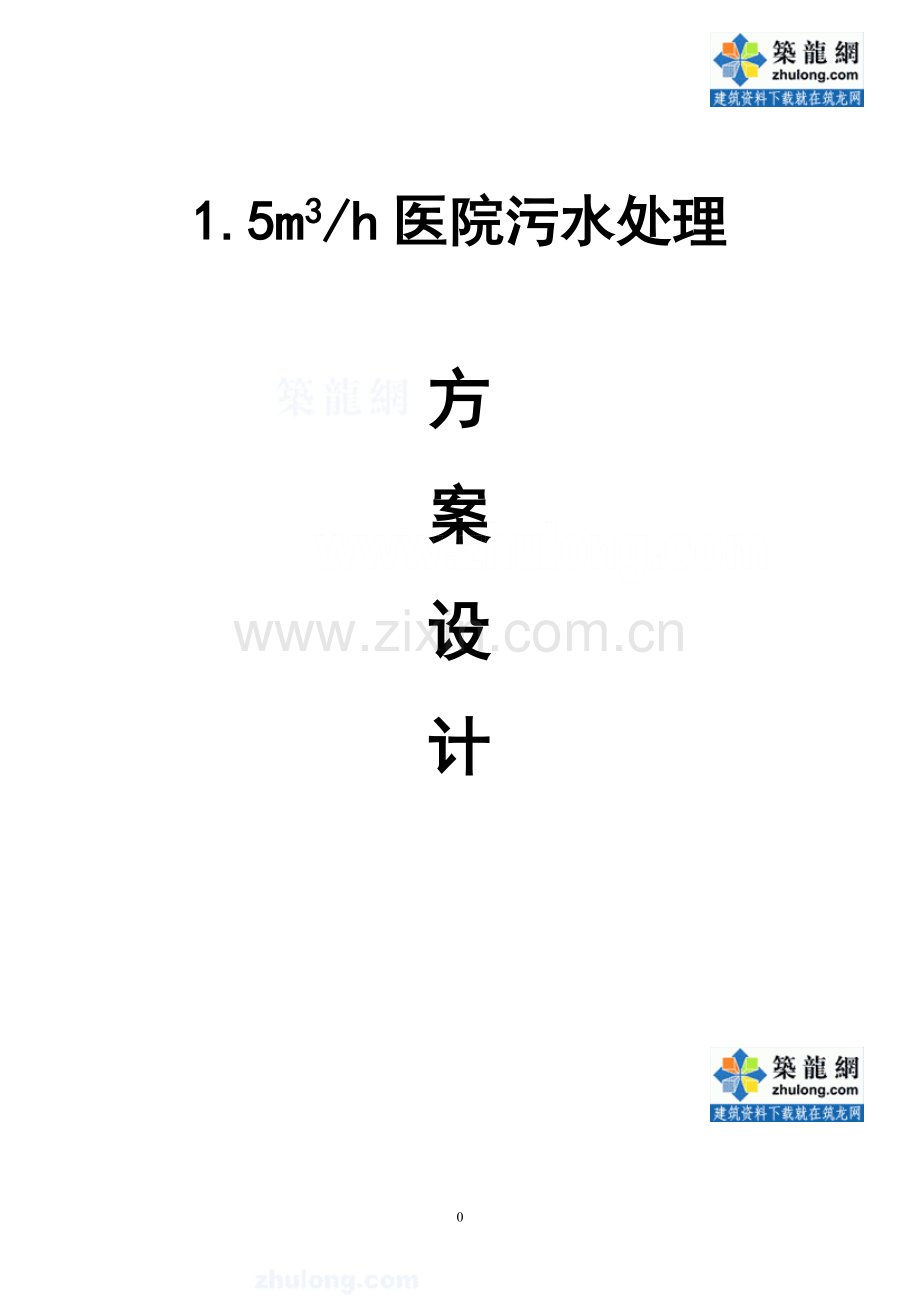

1.5m3/h医院污水处理

方
案
设
计

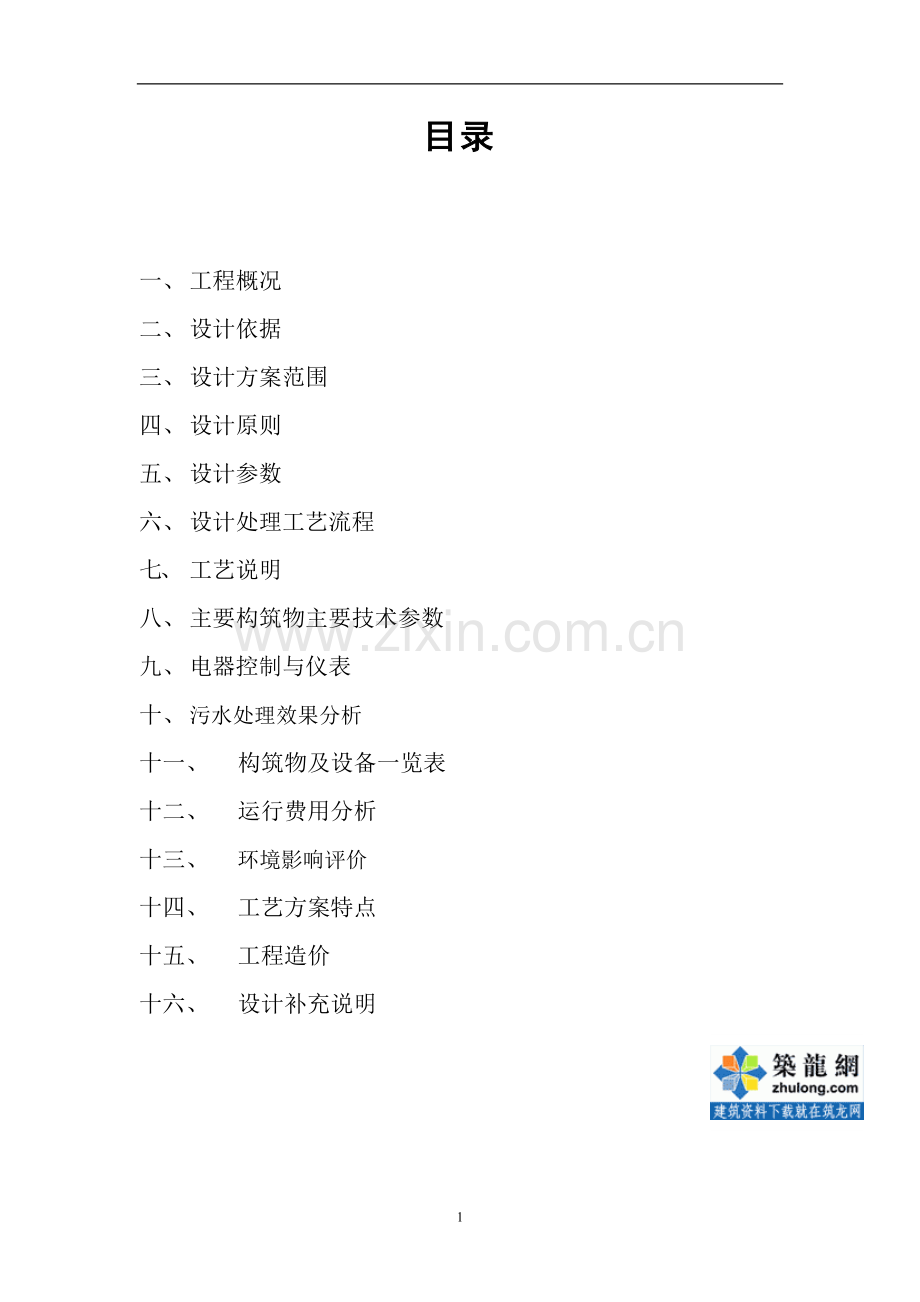

目录

一、 工程概况
二、 设计依据
三、 设计方案范围
四、 设计原则
五、 设计参数
六、 设计处理工艺流程
七、 工艺说明
八、 主要构筑物主要技术参数
九、 电器控制与仪表
十、 污水处理效果分析
十一、 构筑物及设备一览表
十二、 运行费用分析
十三、 环境影响评价
十四、 工艺方案特点
十五、 工程造价
十六、 设计补充说明

一、工程概况
该医院住院部共有100个床位，按照医院床位用水量，每天总排污水量为35吨，如不经过处理直接排放，则严重影响周围环境，故我公司采用处理量1.5吨/小时的机械分离、厌氧、好氧、沉淀处理工艺的一体化设备。
二、 设计依据
1、 该单位的要求及提供的水质、水量位置等资料。
2、 污水综合排放标准GB8978-1996。
3、 恶臭污染物排放要求。
4、 城市区域环境噪声标准GB3096-93。
5、 室外排水设计规范GBJ14-87。
6、 工业自动化仪表工程施工及验收规范GBJ93-96。
7、 医院污水排放标准。
三、设计方案范围
1、 污水处理工艺流程及参数的确定。
2、 污水处理界区外1.0m以内的所有工艺管道及线路。
3、 污水处理工艺设备选型、工艺设备布置和仪表控制的设计。
4、 污水处理站的总平面、局部剖面图。
5、 污水处理站的运行费用的核算及去除各类污染物的指标。
四、设计原则
1、 设计满足环境保护的各项规定，污水处理后达标排放。
2、 设计时充分考虑二次污染的防治，处理构筑物及配件要耐腐蚀、低噪声、基本无异味，处理设施要有密封性，以免影响周围环境。
3、 污水处理系统有较长的使用寿命。
4、 污水处理设备提高自动化运行程度，减轻操作工人的劳动强度，降低运行费用。
5、 医院污水消毒所选用的消毒剂尽量安全可靠、操作简单，费用低、效率高

五、 设计参数
1、 污水性质：综合生活污水。
2、 污水水量：35m3/d，平均每小时处理1.5m3。
3、 污水水质及处理后出水指标：
项 目
进 水 水 质
出 水 水 质
CODcr
<400mg/L
≤100mg/L
BOD5
<200mg/L
≤20mg/L
SS
<200mg/L
≤70mg/L
NH3—N
<30mg/L
≤15mg/L
粪大肠菌群数

≤500个/L
PH
6-8
6-9
总余氯

＞3mg/L
六、 设计处理工艺流程
该单位主要排放的污水为生活污水、及冲洗废水，其特点是水质指标较为稳定，可生化条件较好且浓度不高，属低浓度有机废水。因此设计采用较成熟的生物膜法处理工艺。

工艺流程图如下：
污水 格栅井 调节池 污水提升泵 A级池
风机 回流液

风机 污泥池 定期外运 二氧化氯发生器
气提
O级氧化池 沉淀池 消毒池 排放
七、 工艺说明
1、格栅
医院污水中含有一定的悬浮颗粒及其它漂浮物，一旦漂浮物进入水泵或管道将会放生堵塞现象，故在调节池前设置格栅井台，内安装粗细格栅各一道，用以拦截污水中的大块杂物，保证后续处理设备的正常运行及减轻处理负荷，为系统的长期运行提供保证。格栅由不锈钢制成，粗格栅条间隙为20mm，格栅规格为2000×500毫米，细格栅条间隙为5mm，格栅规格为2000×500毫米。
2、均质调节池
主要调节水量、水质，保证后续处理效果稳定，调节池内设潜污泵，采用丹麦兰富生产的KP型无堵塞泵。该泵配有粉碎、撕裂、切断机构，且机泵同轴结构紧凑，效率高，安装维护方便，运行经济，适应性强。其最大的特点不需自动耦合装置，具有安装快捷，检测、维修方便等优点。
3、A级生化池

污水中有机成分比较高，BOD5：CODcr=0.50，可升化性较好，因此采用生物处理方法大幅度降低有机物含量是最经济的。同时所排污水中氨氮及有机氮含量较高，特别是有机氮，在生物降解有机物时，有机氮会以氨氮形式表现出来，因此排水时氨氮指标会升高。由于氨氮也是一个污染控制指标，因此我们采用A/O工艺对氨氮转化分解进行处理。在A级生物池，由于污水中有机物浓度比较高，微生物处于缺氧状态，此时微生物为兼性微生物，他们将污水中的有机氮转达化分解成氨氮，此时利用有机碳源作为电子供体将NO3-N、NO2-N转化为N2，而且还利用部分有机物碳源和氨氮合成新的细胞物质。所以A级生物池不仅具有一定的有机物去处功能，减轻后续好氧池的有机负荷，以利于硝化作用进行；而且依靠原水中存在的较高难度浓度有机物，完全反硝化作用，最终消除氮的富营养污染。A级生物池内的溶解氧控制在0.5mg/l左右。为了便于调试时生物挂膜以及运行是脱膜、排除沉泥，我们特在A级生物池内设置曝气装置，以利于运行管理。
4、O级生化池
经过A级生化池的升化作用，有机物浓度大幅度降低，但仍有一定量的有机物及较高的氨氮存在，为了使有机物得到进一步氧化分解，同时在碳化作用下趋于完全情况下，硝化作用能顺利进行，我们特设置有机负荷较低的好氧生物接触氧化池，即O级生物池。生物接触氧化池具有体积负荷高，占地面积小，对冲击负荷适应能力强，不易产生污泥膨胀，污泥生成量少，处理效果好，运行稳定不散发臭
气，操作管理方便等优点。而被广泛地应用于各行各业，是处理有机废水的一种有效方法。O级生物池在硝化过程中起作用的是自氧型细菌（硝化菌），他们利用有机物分解产生的无机碳源或空气中的CO2作为营养源，将污水中的氨氮转化成NO3-N、NO2-N。O级生物池的出水部分回流到A级生物池，为A级生物池提供电子接受体，通过反硝化作用完成最终的消除氮源污染。在O级生物池溶解氧控制在3mg/l以上，PH值控制在7.5-8.0。在生物接触氧化池内起主要作用的是填料，填料的好坏决定了微生物能否被附着上以及是否能生长繁殖好，为对污水中的CODcr、BOD5、NH3-N去除率影响很大。我们在A级及O级生物池内设置YDT型立体填料，共具有使用寿命长（不低于蜂窝填料），比表面积大（比蜂窝填料大），具有一定的柔性和刚性，回弹性能良好，所采用材质比水轻，能在水中均匀舒展，对气泡作密集性多层次的切割，大大提高了溶解氧的传递补速率，减少风量，节约能耗。由于丝长材质经特殊配方，结构独特，其在水中对微气泡有吸附作用，填料载着生物膜在整个生物池中，始终保持立体空间的最佳密度的均匀布置，使水、气、生物膜充分接触，提高了有机物去除率。此外该填料的性能比目前软性、组合、蜂窝填料的性能更优越。
5、二沉池
通过生化池后的污水进入二沉池，二沉池设计表面负荷1.2m3/m2.h，二沉池出水槽采用齿形均匀集水，可提高沉淀处理效果，二沉池泥气提至污泥吸附池。
6、消毒池及消毒装置

由于医院污水中含细菌总量较大，采用氯片消毒达不到预定效果，本方案采用氯化能力更强的二氧化氯接触消毒方式，池内做折板，可以充分混合，提高消毒效果。二氧化氯发生器选用YDII-6型，研究证实二氧化氯对大肠杆菌、细菌、芽孢、病毒及藻类均有很好的杀灭作用，其杀灭微生物机理是：二氧化氯对细胞壁有较好的吸附和透过作用，可有效地氧化细胞内含 基的酶、抑制微生物蛋白质的合成。二氧化氯的杀菌能力和在水中的稳定性均优于氯。其杀菌的有效性顺序为O3＞C1O2＞C12＞氯胺；在水中稳定性为绿胺＞C1O2＞C12＞O3。另外PH值对C1O2对大肠菌的杀菌效果影响不大，水质污染的轻重对C1O2的消毒效果影响也比较小。
7、操作房
操作房设置处理装置附近，内设消音、防震设施，设置于地坪以上，内设风机二台和二氧化氯发生器一台及控制台。
八、 构筑物主要技术参数
1、 调节池：1座、砼
外形尺寸：3.0×2.0×3.5m
有效水深:2.7m
有效容积:16.2m3
停留时间:10.8h
手工粗格栅:1台
格栅规格：2000×500
格栅栅隙:20mm

栅前水深:1.5m
格栅材质:不锈钢
手工细格栅:1台
格栅规格：2000×500
格栅栅隙:10mm
栅前水深:1.5m
格栅材质:不锈钢
提升泵:2台(1用1备)
型号:KP150
单台流量:2m3/h
单台扬程:5.0m
单台功率:0.25Kw
调节池预曝风机:1台
型号:HC-251S
风量:0.28m3/min
转速:450rpm
风压:0.40Kgf/cm2
功率:0.55Kw
兼用于沉淀池提泥入污泥池好氧消化
2、 A级池：1座、A3钢结构
外形尺寸：2.0×1.8×2.5m
有效水深:2.0m

有效容积:7.2m3
停留时间:4.8h
3、 O级氧化池：1座、A3钢结构
单座尺寸：3.6×1.8×2.5m
有效水深:1.9m
有效容积:12.3m3
停留时间:8.2h
填料：10m3
填料型号：YDT-150
比表面积：300m2/m3
吸水率：0.01%
曝气风机:2台（1用1备）
型号:HC-301S
风量:0.39m3/min
转速:520rpm
风压:0.40Kgf/cm2
功率:0.75Kw
兼用于A级氧化池空气搅拌
回流泵:1台
型号:KP150
单台流量:2m3/h
单台扬程:5.0m
单台功率:0.25Kw
4、 沉淀池：1座、A3钢结构
单座尺寸：1.3×1.3×2.5m
表面负荷:1.13m2／m3.h
停留时间:2.1h
5、 消毒池：1座、A3钢结构
外形尺寸：1.9×0.5×2.5m
有效水深:1.7m
有效容积:1.62m3
停留时间:1.0h
采用二氧化氯发生器消毒
型号: YDII-4
发生量: 50g/h
功率：0.6Kw
7、污泥池：1座、A3钢结构
外形尺寸：1.3×0.6×2.5m
有效水深:2.0m
有效容积:1.56m3
九、电器控制与仪表
1、 供电
污水处理站用电设备负荷表
序号
用电位置
设备名称
装机台数
使用功率KW
1
调节池
提升泵
2台
0.25
2
操作房
风机
3台
1.30
3
A级氧化池
回流泵
1台
0.25
4
操作房
消毒装置
1台
0.60
5
合计

7台
2.40
上述用电需建设方将电源线送至污水站电柜，其功率外补偿有建设方一并考虑。
2、 气控制与仪表
（1）设置控制屏集中控制，处理站中水泵、风机等设备以自控为主，人工操作为辅。
（2）各类电气设备均设电路短路、过载保护装置以确保电气设备安全运行。
（3）各水泵均根据液位高低控制启、停。
（4）各动力设备启动均采用直接启动。
（5）接地采用保护接地，接地电阻小于4Ω。
十、污水处理效果分析：

均质调节池
A生化池
O生化池
二级沉淀池
消毒池
排放标准
PH
出水
6.0~9.0
6.0~9.0
6.0~9.0
6.0~9.0
6.0~9.0
6.0~9.0
SS
出水
≤180
≤126
≤37.8
≤28
≤28
≤70
去除率
10%
30%
70%
25%

CODCR
出水
≤340
≤272
≤54.4
≤46
≤46
≤100
去除率
15%
20%
80%
15%

BOD5

出水
≤180
≤153
≤13.8
≤12.4
≤12.4
≤20
去除率
10%
15%
90%
10%

NH3-N
出水
≤23.8
≤21.4
≤6.4
≤6.1
≤6.1
≤15
去除率
5%
10%
70%
5%

大肠菌群

≤200个/L
≤500个/L
总余氯

＞3mg/L
＞3mgＬ
十一、构筑物及设备一览表
污水处理系统构筑物及配合部件清单
编号
名 称
规 格
数 量
备 注
1
集水井
2000×500×2000
1座
砼
2
调节池
3.0×2.0×3.5m
1座
砼
3
A 级氧化池
2.0×1.8×2.5m
1台
A3/钢防腐
4
污水泵
KP150
3台
一台回流泵
5
O级氧化池
3.6×1.8×2.5m
1台
A3/钢防腐
6
沉淀池
1.3×1.3×2.5m
1台
A3/钢防腐
7
排水消毒池
1.9×0.5×2.5m
1台
A3/钢防腐
8
污泥池
0.6×1.3×2.5m
1台
A3/钢防腐
9
风机
HC-251S
1台
百事德
10
风机
HC-301S
2台
百事德
11
手工粗格栅
2000×500
1台
SS304
12
手工细格栅
2000×500
1台
SS304
13
弹性填料
Φ150
10m3
PP
14
曝气管
Φ80、Φ65、Φ50
120m
UPVC
15
填料架
A3/防腐
4组

16
工艺管道管件

1批
UPVC
17
电气控制柜

1台

18
二氧化氯发生器
YDII-4
1台

十二、运行费用分析
由于该污水处理系统采用PLC全自动控制，整个处理系统只需一名兼职管理人员，其污水处理成本兼职管理人员工资，运行电费等，水量按满负荷1.5m3/h计，全年按365天计。
1、电费
本污水处理工程常用电动功率N=2.40kw，电费按0.50元/度计，则折合每米3水需：
A1=2.40×0.50/1.5×80%=0.64（元/m3水）
2、工资费

污水站自动化程度较高，故设计定员1人（可兼职），工资按400元/月计，则折合每米3水需：
A2=1×400/35×30=0.38（元/m3水）
3、药剂费
根据经验采用二氧化氯接触消毒污水一般为：
A3=0.10（元/m3水）
4、则处理每m3水需
A4=0.64+0.38+0.10=1.12（元／m３水）
十三、环境影响评价
1、生活污水中的主要污染物BOD5、CODcr，通过生物处理设施，每年可去除BOD52365kg、CODcr3942kg。同时还可去除氨氮等其它有害物质，从而降低了水质对环境的有机污染，具有明显的环境效益。
2、本工艺中主要机泵均采用进口优质低噪声设备，并设置双层隔音装置，进风口配有消音器，地面噪声可达45分贝以下，达到城市区域环境噪声标准，GB3096-93中的二类标准（白天＜60分贝，夜间＜50分贝。
3、污水处理设施采用全封闭结构，设置地坪以下，调节池及污水处理设备臭气由排气管引出地面至附近构筑物沿墙壁高空排放，对周围环境基本无影响。
十四、工艺方案特点
1、 污水处理工艺采用一体化处理设备，安装方便。
2、 处理工艺简单，无需专职人员操作管理。
3、操作运行方便，PLC中央控制，自动化程度高，运行费用低，出水稳定达标排放。
4、耐冲击负荷，无污泥膨胀，污泥量少，不受外界干扰。
5、采用低噪声的回转式鼓风机，其使用寿命长，对周围无噪声污染。
6、污水泵采用进口泵，质量优，重量轻，安装维修方便。
7、系统所有管道采用UPVC工程塑料管，耐腐蚀、抗压强、使用寿命长。
8、 系统采用A/O处理工艺，具有除磷脱氮的功能。
十五、工程造价
（一）土建构筑物部分：
序号
名称
规格
材质
数量
单价
总价
1
格栅井
2.0×0.5×2.0m
砼
1个
0.20
0.20
2
调节池
3.0×2.0×3.5m
砼
1个
1.20
1.20
3
设备基础
8.5×2.2×0.25m
砼
1个
1.10
1.10
4
土方

1个
0.11
0.11
5
不可预见费

0.05
6
综合税金

0.20

合计
￥：贰万捌扦陆佰元整
2.86

（二）工艺主、辅机设备部分： 单位：（万元）
序号
名称
规格
材质
数量
1
设备主机
7.5×1.8×2.5m
A3/防腐
1台
2
粗格栅
B=500、b=20mm
SS304
1台
3
细格栅
B=500、b=5mm
SS304
1台
4
氧化池填料
YDT-Ⅱ
PP
3组
5
填料支架

A3/防腐
3组
6
曝气装置
YMB-Ⅱ
UPVC
4组
7
消毒装置
YDII-4

1台
8
污水、回流泵
KP-150

3台
9
风机
HC-251S

1台
10
风机
HD-301S

2台
11
管道、阀门
成套

系列
12
计量、仪表
成套

系列
13
电器控制
PLC

1套
14
不可预见费

1件
15
小计

16
管理费

17
安装调试费

18
综合税金

小计
（三）工程总投资：
（一）+（二）=2.86+18.95=21.81（万元）
十六、设计补充说明
1、本公司免费为用户负责技术咨询，根据用户要求及需要提供设计方案。
2、与业主及设计单位密切配合，按期出好施工图。
3、施工期间本公司派专业技术人员在现场监督与配合，以保证施工进度及质量。
4、安装调试期间免费为用户代培操作工，到单独熟炼操作为止，免费为用户提供管理操作规程及规章制度。
5、按设计标准及设计参数对处理指标进行验收考核，达不到标准或由此造成的一切经济损失有本公司负责，并限期整改，直至达标为止。
6、设备免费保修二年，动力设备按国家标准保修期保修，在保修期内设备发生故障及时赴现场排除，保修期满后，本公司定期或不定期每年二次走访用户，维修、检查、指导，发现问题及时解决。
