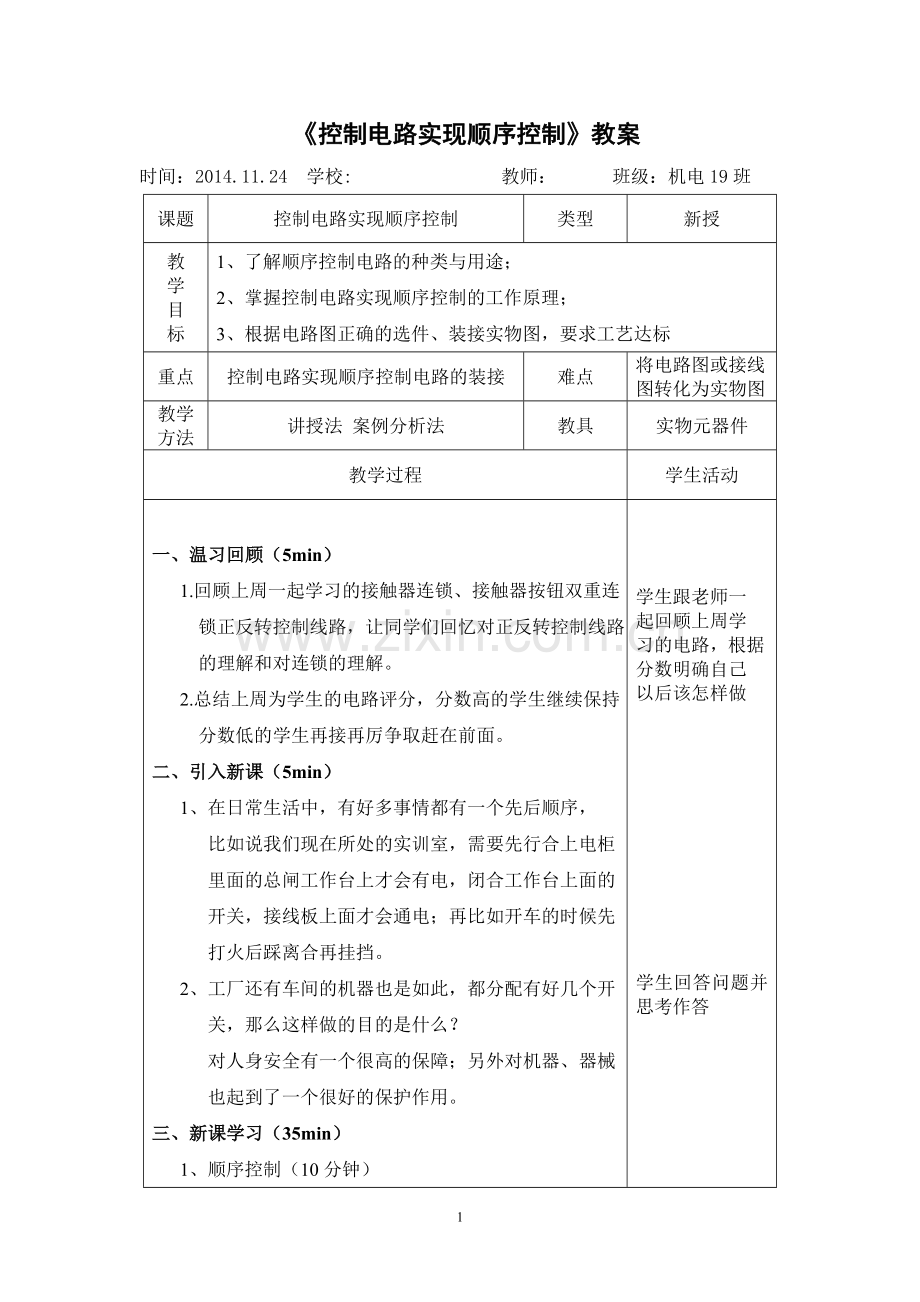

《控制电路实现顺序控制》教案
时间:2014.11.24 学校: 教师: 班级:机电19班
课题
控制电路实现顺序控制
类型
新授
教
学
目
标
1、了解顺序控制电路的种类与用途;
2、掌握控制电路实现顺序控制的工作原理;
3、根据电路图正确的选件、装接实物图,要求工艺达标
重点
控制电路实现顺序控制电路的装接
难点
将电路图或接线图转化为实物图
教学方法
讲授法 案例分析法
教具
实物元器件
教学过程
学生活动
一、温习回顾(5min)
1.回顾上周一起学习的接触器连锁、接触器按钮双重连
锁正反转控制线路,让同学们回忆对正反转控制线路
的理解和对连锁的理解。
2.总结上周为学生的电路评分,分数高的学生继续保持
分数低的学生再接再厉争取赶在前面。
二、引入新课(5min)
1、在日常生活中,有好多事情都有一个先后顺序,
比如说我们现在所处的实训室,需要先行合上电柜
里面的总闸工作台上才会有电,闭合工作台上面的
开关,接线板上面才会通电;再比如开车的时候先
打火后踩离合再挂挡。
2、工厂还有车间的机器也是如此,都分配有好几个开
关,那么这样做的目的是什么?
对人身安全有一个很高的保障;另外对机器、器械
也起到了一个很好的保护作用。
三、新课学习(35min)
1、顺序控制(10分钟)
顺序控制:电动机的启动和停止必须按照一定的先后
顺序来完成的控制方式。
主电路实现顺序控制
顺序控制
控制电路实现顺序控制

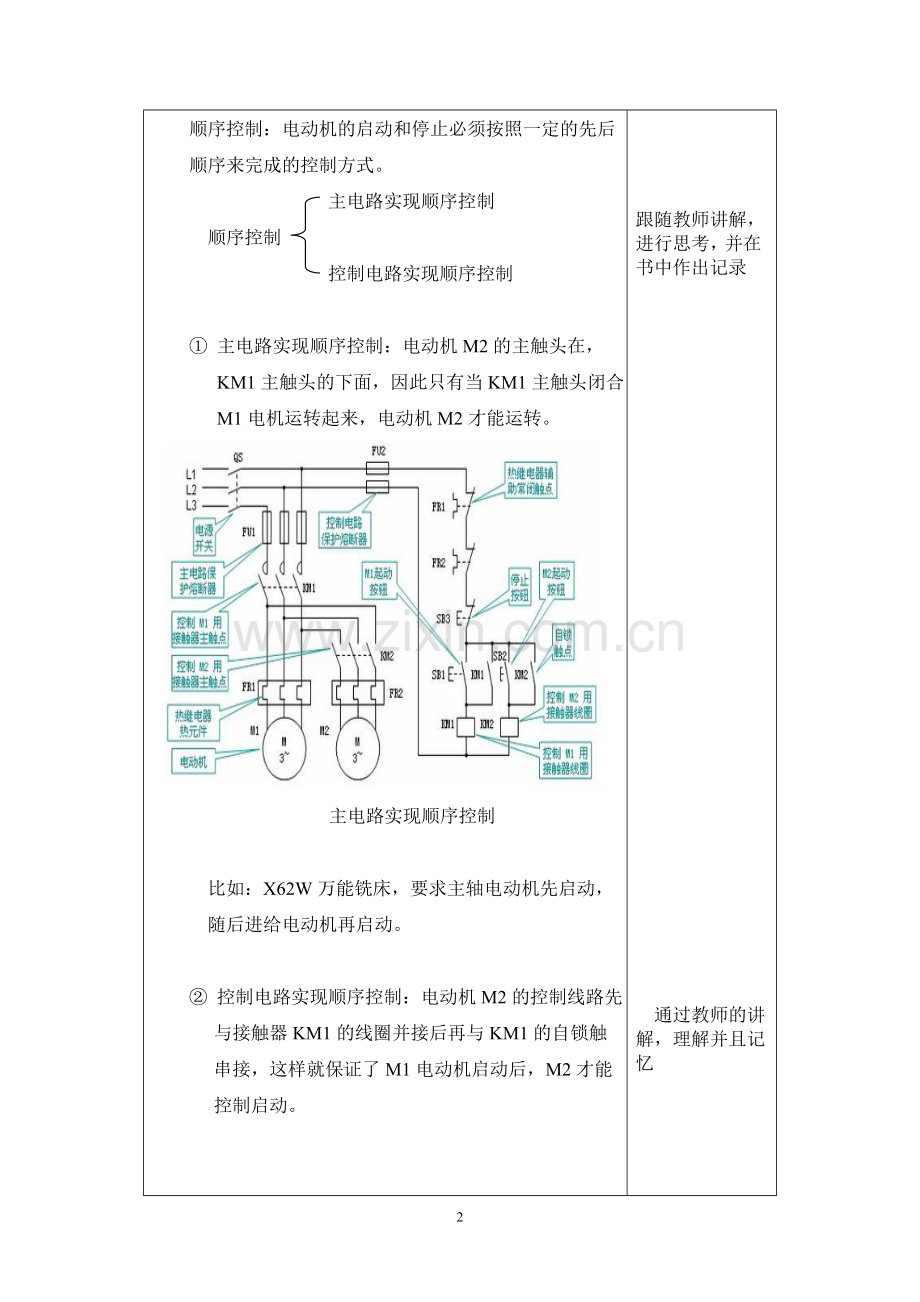

① 主电路实现顺序控制:电动机M2的主触头在,
KM1主触头的下面,因此只有当KM1主触头闭合
M1电机运转起来,电动机M2才能运转。
主电路实现顺序控制
比如:X62W万能铣床,要求主轴电动机先启动,
随后进给电动机再启动。
② 控制电路实现顺序控制:电动机M2的控制线路先
与接触器KM1的线圈并接后再与KM1的自锁触
串接,这样就保证了M1电动机启动后,M2才能
控制启动。
控制电路实现顺序控制
工作原理:先从控制线路的常开按钮开始,闭合SB1,
KM1线圈得电,它的常开触电闭合,接下来按下SB2
使得KM2线圈得电,KM2常开触电闭合形成自锁,
这样两台电动机按照M1,M2的先后顺序开始工作,
我们发现两台电动机是并行连接的,但是单独按下
SB2电路是不通的,只有按下SB1,KM1线圈得电以
后,使KM1的常开触电闭合,再按下SB2电动机M2
才能正常运转。
需要注意的是:控制电路实现顺序控制的电路和上
周学习的正反转按动按钮上有所不同,正反转是正转
→停止→反转;而顺序控制的电路是:启动→再启动。
2、实物的装接(20分钟)
① 看图选件
找学生根据电路图选取所需要的元器件:低压断路
器,熔断器*5,接触器*2,热继电器*2,端子。在
安装好元器件的电路板上找出所选元器件,并按照
方便走线的原则将元器件进行排布。
② 电路图接线的分析
连接实物图的时候一定要按顺序连接:先作控制线
路的硬线,后做主电路的硬线,最后做接线盒上的软
线;在电路图上从下往上看,在实物电路板上要从上
往下接线,接线的时候按照5→6→4→3→2→1号线的
顺序来连接。
把原理图上的元器件拆开来看,一共四个元器件,
按照原理图上面标出的线号一一对应的连接,把电路
图分解开来分析突破难点。
3、注意事项(5分钟)
连接主电路的时候要注意走线的位置,注意出线的
长短,要符合接线的工艺和要求,主电路一定要包在
控制线路的外面,但是出线不要太长,有一定的审美
观点。
接线盒要用软线来连接,需要按照电路图中由上到
下,由左及右的顺序来指定按钮的位置,以便更方便
的对按钮进行正确的连接。
同学们在动手接线的时候要注意电路板整体的美观
性,线要作到:横平竖直,90°的弯曲,主线和控制
线要区分开来,能在一起的线要走到一起。虽说作线
要“上进下出,左进右出”但是为了作图方便、省时、
省力也要将就一个“就近原则”。
四、板书设计
顺序控制线路
主电路实现顺序控制
顺序控制
控制线路实现顺序控制
正→停→反
启动→启动
五、教学反思
优点:在实训室能够理论联系实际的让学生了解电路
的各个组成部分,把电路拆开几个部分来分析,更有利于
学生对电路的理解,重难点问题明确。运用多媒体清晰的
将电路整体展示出来弥补了黑板不能让所有学生都看清楚
的不足。
缺点:拆开分析电路的过程过于简单,有些学生不能
完全理解,以后分析改正。
学生跟老师一起回顾上周学习的电路,根据分数明确自己以后该怎样做
学生回答问题并思考作答
跟随教师讲解,进行思考,并在书中作出记录
通过教师的讲解,理解并且记忆
学生上台选取需要用到的元器件
跟随老师的思路一起思考
学生找出自己的不足之处
