南水北调中线一期总干渠漳河北~古运河南
中线建管局直管工程
磁县干渠工程第二施工标段土建及设备安装

渠道工程
土石方开挖、填筑施工方案

编制：
审核：
批准：

中国水电十三局有限公司

南水北调中线直管工程磁县段二标项目部

16

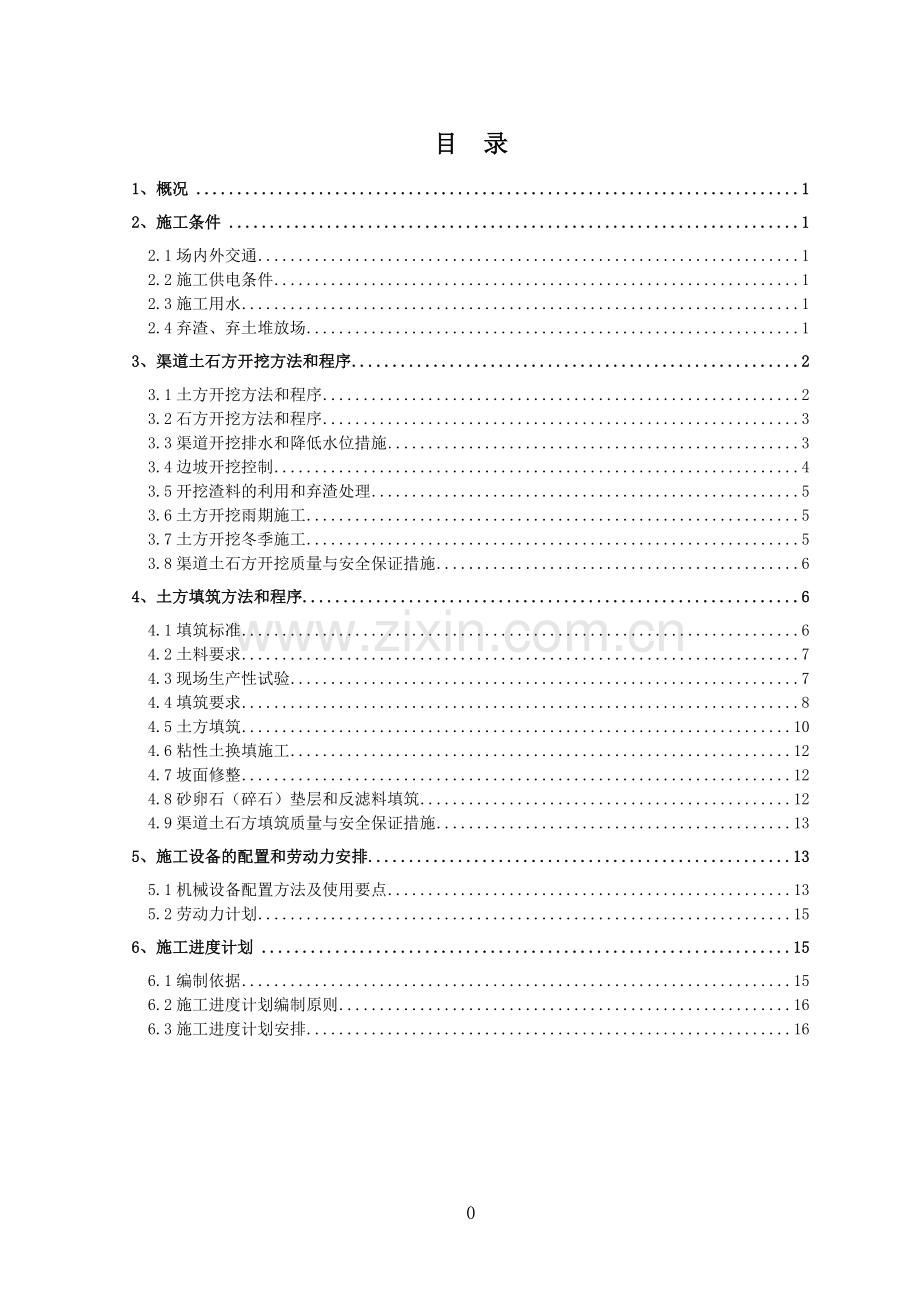

目 录
1、概况 1
2、施工条件 1
2.1场内外交通 1
2.2施工供电条件 1
2.3施工用水 1
2.4弃渣、弃土堆放场 1
3、渠道土石方开挖方法和程序 2
3.1土方开挖方法和程序 2
3.2石方开挖方法和程序 3
3.3渠道开挖排水和降低水位措施 3
3.4边坡开挖控制 4
3.5开挖渣料的利用和弃渣处理 5
3.6土方开挖雨期施工 5
3.7土方开挖冬季施工 5
3.8渠道土石方开挖质量与安全保证措施 6
4、土方填筑方法和程序 6
4.1填筑标准 6
4.2土料要求 7
4.3现场生产性试验 7
4.4填筑要求 8
4.5土方填筑 10
4.6粘性土换填施工 12
4.7坡面修整 12
4.8砂卵石（碎石）垫层和反滤料填筑 12
4.9渠道土石方填筑质量与安全保证措施 13
5、施工设备的配置和劳动力安排 13
5.1机械设备配置方法及使用要点 13
5.2劳动力计划 15
6、施工进度计划 15
6.1编制依据 15
6.2施工进度计划编制原则 16
6.3施工进度计划安排 16

渠道工程
土石方开挖、填筑施工方案
1、概况
本标段渠段长度13866m，起止桩号15+190～29+056，其中建筑物长496m，渠道长13370m。渠道设计横断面为梯形断面，受地形起伏变化影响，本标段渠道为全挖和半挖半填两种型式。其中半挖半填长度9.389km。全挖段长度为3.981km，均为土质渠段，设计流量235m3/s，设计水深6.0m，设计纵坡1/23000、1/25000，渠道设计底宽为19.5～23.5m，内边坡系数为1：75或1：2.75。
主要工程量为：土方开挖约5315043 m3，石方开挖6833m3；土方填筑约2211804 m3。
本次申请开工的单位工程渠道及渠系建筑物工程（15+190～22+200）DW3的分部工程F04桩号18+200～19+200，主要工程量：渠道土石方开挖约115021m3，土方填筑约307422m3；F05桩号19+200～20+200，主要工程量：土石方开挖约494068m3，土方填筑约51549m3及单位工程渠道及渠系建筑物工程（22+200～29+056）DW4的分部工程F03桩号24+200～25+200，主要工程量：渠道土石方开挖约180902m3，土方填筑约72454m3；F04桩号25+200～26+200，主要工程量：渠道土石方开挖约230654m3，土方填筑约55195m3。
2、施工条件
2.1场内外交通
场外交通利用107国道、京深高速公路及当地县乡公路，场内交通在渠道左侧修建7.0米宽施工便道。
2.2施工供电条件
本工程施工及生活用电以电网供电为主，备用柴油发电机组供生产和生活用电。
2.3施工用水
在主营地和2号副营地内，各打水井2眼，抽取地下水用于施工生产和生活用水；在1号副营地内抽取滏阳河水用于生产用水，打1眼水井用于生活用水。
2.4弃渣、弃土堆放场
截止目前提供给我部的临时弃土场共190.5亩，分别在桩号19+200（相当于C8弃渣场50.5亩）和桩号25+200（C12弃渣场140亩）。渠道清基的耕植土弃于临时堆土场，渠道开挖的土石方能用于回填的就近填筑，不能利用的废弃料弃于上述两个永久弃渣场。
3、渠道土石方开挖方法和程序
本标段土方开挖主要为表层的壤土、泥砾料和卵石等。
渠道及渠系建筑物工程（15+190～22+200）DW3的分部工程F04桩号18+200～19+200和分部工程F05桩号19+200～20+200开挖的可利用料就近填筑或存于临时推土场，废弃料运至位于桩号19+200附近相当于C8的永久弃渣场。
渠道及渠系建筑物工程（22+200～29+056）DW4的分部工程F03桩号24+200～25+200和分部工程F04桩号25+200～26+200开挖的可利用料就近填筑或存于临时推土场，废弃料运至位于桩号25+200附近的C12永久弃渣场。
3.1土方开挖方法和程序
开挖工作内容包括：准备工作、场地清理、施工期排水、边坡观测、完工验收前的维护，以及将开挖可利用或废弃的土方运至监理人指定的堆放区并加以保护、处理等工作。
（1）一般土方开挖
渠道土方开挖方法采用一般明挖。
在土方正式开挖之前，详细了解工程的地质结构、地形地貌和水文地质情况，确定施工排水方案，保证千场作业。先对原始地形地貌进行断面测量，并放出上开口开挖边界线，上开口开挖边线必须根据施工图纸设计边坡结合原始地面高程确定，用白灰撒出开挖边线及设计中心线，经现场监理复核无误后，方可进行开挖；开挖时先清除表层腐殖土，清表厚度30cm，并集中堆放，以备复耕。
开挖施工采用挖掘机挖装、自卸汽车运输到指定地点堆放的方法进行。土方明挖应从上至下分层分段依次进行，严禁自下而上或采取倒悬的开挖方法，施工中随时做成一定的坡势，以利排水，开挖过程中应避免在边坡稳定范围内形成积水；开挖应尽量避免扰动开挖线之外的表土、土方。开挖分层厚度控制在4m左右；易风化崩解的土层，开挖后不能及时回填的，应保留50cm以上的保护层。
半挖半填渠道墓槽的开挖与填筑施工可结合进行。填筑前应清除填筑范围内草皮、树根等杂物，按设计要求清基，适当洒水湿润分层填筑压实。
基础开挖完成后进行碾压，基土压实度达到0.9 及以上时，方可进行下一步工序施工。
开挖过程中测量人员随时对开挖边坡和开挖高程进行检测，以保证实际开挖边坡线不偏离设计尺寸。开挖底部清理采用推土机推平、装载机装车、人工找平，保证开挖底部几何尺寸及高程符合设计要求。
（2）膨胀土开挖
①开挖准备工作
A、在开挖前应详细了解膨胀土的分布范围、膨胀土渠段的地形地貌以及水文地质情况，做好膨胀土渠段的施工进度计划，保证膨胀土渠坡建基面的开挖和换填工作在非汛期完成。报监理工程师批准。
B、在开挖前，在开挖线以外，按照左、右侧截流沟设计做好截流沟的开挖和护砌，并保证截流沟能拦截地表水，并尽快汇集引出。
C、在开挖前做好开挖区域内的临时排水措施，保证干场作业。
② 膨胀土开挖
1）膨胀土渠基开挖应预留厚度不少于0.5m 保护层，挖除保护层的时机视现场换填土料来源、施工机械安排情况决定。
2）保护层开挖施工应避开雨季作业，渠基开挖后各道工序要紧密衔接，连续施工，时间不宜间隔太久．应保证在次年汛期到来之前完成换填工作。
3）膨胀土渠基开挖施工应逐段进行，根据施工力量决定段长大小，不宜全段同时铺开施工，要防止渠基暴露时间过长而造成滑坡。在同一个横剖面上宜采用多级台阶方式开挖。施工段开挖换填工作一经开始，应连续施工，中途不宜停止施工作业。
3.2石方开挖方法和程序
本工程渠道有少量石方开挖，约6833 m3，由工程地质纵剖面图知，岩层岩性为粘土岩，强度较低，计划采用1.5m3挖掘机直接开挖，必要时采用破碎锤破碎后挖除。弃渣运输至指定的弃渣场。
3.3渠道开挖排水和降低水位措施
土石方开挖期间要做好开挖区的排水工作，并采用有效的降低地下水位的排水措施，使地下水位降低至基础开挖面0.5m以下，保证开挖边坡的稳定和干场作业，保护已开挖的永久边坡面、临时边坡以及附近建筑物及其基础免受冲刷和侵蚀破坏。
（1）基坑排明水
沿基坑两侧靠近坡脚处各布置一道排水沟，用于排出基坑内的降雨、施工废水以及其它途径来水。排水沟每隔50m设一集水井，配2.2kw污水泵将集水抽排到基坑外的排水干沟内，通过排水干沟排至临近的、监理指定的坑塘或河沟内。基坑内排水沟要向集水井做出一定的坡度，便于汇集水流。在渠道边坡衬砌结束后，将排水沟回填夯实到压实度满足要求后，施工渠道底板衬砌。
（2）场区排水
场区排水主要排除降雨、施工废水和其它途径来水。
为防止降雨或其它途径来水进入基坑，沿基坑顶口两侧各设置一排排水沟，排水沟在距离基坑顶口1m左右；施工现场基坑周围场内施工道路要做成一定的坡势，以便将路面上的雨水汇集到路旁的排水干沟内，再排至临近的、监理指定的坑塘或河沟内。生产区和生活区四周也修建适量排水沟，及时将降雨及其它途径来水排除，保证生产和生活不受影响。对于生产和施工废水，应根据环保的要求进行处理后排放。临时堆土区、取土场和弃土弃渣场的四周也应设置排水沟，用于排除雨水或渗水等。
排水干沟布置在场区施工道路外侧，采用梯形断面，底宽50cm、深50cm、顶宽150cm，边坡1：1，沟内铺设一层塑料布以防冲截渗。
（3）降低地下水位
由招标技术条款提供的地质资料显示，本标段地下水位高于设计渠底的地段有桩号16+940~17+826、19+253~21+170、21+770~22+970和27+056~27+480四段，其中16+940~17+238段渠坡由壤土组成，其余段渠道的岩性以泥砾或粘土为主，渗透系数均很小，降水主要采用明排的方法进行，利用基坑排明水的排水沟将渠坡渗水排除，但需作好边坡防护工作，必要时边坡可进行土工布覆盖。在渠道边坡衬砌结束后，将排水沟回填夯实到压实度满足要求后，施工渠道底板衬砌。
需要采用无砂管井降水的渠道有两段：19+400~20+080段渠坡有卵石层，22+080　~22+770段渠坡有粉砂层。降水井计划布置在一级马道位置，渠道首先开挖到一级马道位置（高程92.25m），然后打设降水井，在渠道衬砌结束后，停泵封井。桩号19+727断面渠道施工降水井布置为：渠道两侧马道各布置一排无砂管降水井，井距25m，井深16m（自马道算起），井内配200QJ32-39-5.5型潜水泵抽水。其他部位参照执行。
3.4边坡开挖控制
（1）主体工程的临时开挖边坡，严格按施工图纸所示或监理人的指示进行开挖，保证开挖轮廓满足边坡稳定要求和主体工程施工的施工需要。对时间保留较长的临时边坡采取保护措施。
（2）对于机械开挖的边坡，实际施工的边坡坡度应适当留有修坡余量，再用人工修整，修坡应满足施工图纸要求的坡度和平整度。
（3）在开挖边坡过程中如遇有地下水渗流时，应在边坡修整和加固前，采取有效的疏导和保护措施。
（4）为防止修整后的开挖边坡遭受雨水冲刷，边坡护面和加固工作应在雨季前按图纸要求完成。冬季施工的开挖边坡修整及其护面和加固工作，宜在次年解冻后进行。
（5）土方明挖过程中，如出现裂缝和滑动迹象时，应立即暂停施工和采取应急抢救措施，并通知监理人。必要时，设置观测点，及时观测边坡变化情况，并做好记录。
3.5开挖渣料的利用和弃渣处理
（1）对本工程开挖获得的可利用渣料进行统一规划，渣料应专用于本工程永久和临时工程的填筑及场地平整等，回填按施工图纸及相关技术要求执行。
（2）工程开挖获得的可利用渣料和弃置废渣应分别运至指定地点分类堆存。施工中，严格按照监理人批准的施工措施计划所规定的堆渣地点、范围和堆渣方式进行堆存。弃渣采用分层堆弃方式，每层堆弃高度控制在1m左右，注意保持渣料堆体的边坡稳定，并有良好的自由排水措施，符合水土保持设计和环境保护设计的要求。
（3）渠道开挖可用土料直接运至渠道填筑场地，避免二次倒运；建筑物基坑开挖土料用于基坑回填的部分，就近堆置于基坑附近。
（4）对监理人已确认的可用料，在开挖、装运、堆存和其它作业时，采取可靠的保质措施，保持该部分渣料免受污染和侵蚀。
3.6土方开挖雨期施工
（1）土方明挖在雨季施工时，工作面不宜过大，并应分段、逐片的分期完成；
（2）雨期开挖基坑（槽）时，应注意边坡稳定，必要时采取适当措施；
（3）雨期施工要制定保证基础工程质量和安全施工的技术措施，有效防止雨水冲刷边坡和侵蚀地基土壤。
3.7土方开挖冬季施工
（1）土方明挖不宜在冬季施工。如必须在冬季施工时，必须编制冬季施工方案并报监理人批准；
（2）采用防止冻结法开挖土方时，应在冻结前用保温材料覆盖或将表层土翻耕耙松，其翻耕深度应根据当地气候条件确定，一般不小于0.3m；
（3）开挖基坑（槽），必须防止基础下的基土遭受冻结。如基坑（槽）开挖完毕后，有较长的停歇时间，应在基底标高以上预留适当厚度的松土，或用其他保温材料覆盖，地基不得受冻。如遇开挖土方引起邻近建（构）筑物的地基和基础暴露时，应采用防冻措施，以防产生冻结破坏。
3.8渠道土石方开挖质量与安全保证措施
（1）质量保证措施
① 雨季开挖制定相应的雨季施工方案，合理布置开挖区排水设施，防止雨水冲刷、侵蚀边坡和地基。遇大雨停止施工，待雨停后排干积水，再继续施工。边坡的护面和加固在雨季前完成，防止雨水冲刷。
② 开挖过程中随时校核测量平面位置、水平标高、控制桩号、水准点等，随时纠偏，并按图纸要求检查开挖边坡的坡度和平整度。
③ 做好施工期临时排水，使主体工程的基础开挖均保证在旱地施工。在开挖区周围布设截水沟，采取集水坑抽水等临时排水措施，阻止外来水流进入场地，并有效排除积水；开挖面随时做成一定坡度，设临时坑槽、排水沟等排除地面积水。边坡遇地下水渗流时，根据情况采取疏导保护措施，再进行边坡修整和加固。
④ 基坑开挖期间，监理人认为有必要时，应对基坑及其周围受降低水位影响的地区进行地下水位和地面沉降观测，并将观测点布置、观测仪器设置和定期观测记录提交监理工程师。
（2）安全保证措施
① 土方开挖前，详细调查边坡的稳定性，包括设计开挖线外对施工有影响的坡面和岸坡等。设计开挖线以内有不安全因素的边坡进行处理。
② 边坡开挖按图纸规定的坡比和预留平台开挖，严禁掏洞开挖和倒坡开挖。
③ 机械设备就位稳定后再进行作业，作业时有专人对开挖边坡稳定情况进行观察，发现险情及时指挥人员和设备撤离。
④ 在不影响施工进度的情况下，尽量避免雨季施工。在开挖坡面顶部设置截水沟，避免雨水直接冲刷开挖面造成塌方。
⑤ 开挖边坡遇有地下水渗流时，采取合理的排水措施，并及时对边坡进行修整和加固。
4、土方填筑方法和程序
4.1填筑标准
（1）所有渠道堤身及防洪堤压实度不小于0.98；防洪堤与隔离网间填土：粘性土压实度不小于0.92，砂性土相对密度不小于0.67。
（2）施工前按照规范要求进行全样击实试验，确定全样的最大干密度和最优含水率，换算出设计干密度进行质量控制。
（3）堤基压实要求：粘性土堤基压实度不小于0.92；砂粘性土堤基碾压相对密度不小于0.67；砂质土堤基相对密度不小于0.7。
（4）渠底、渠坡的建基面土方填筑必须干场作业。
4.2土料要求
（1）粘粒含量15～30%，塑性指数10～20，且不得含植物根茎、瓦块垃圾等杂物。
（2）有机质含量（按质量计）不大于5%。
（3）水溶盐含量（按质量计）不大于3%。
（4）渗透系数不大于1×10-4cm/s。
（5）有较好的塑性和渗透稳定性。
（6）填筑含水量应控制在最优含水量附件，其上下限偏离最优含水率不超过-3%～+3%。
（7）填筑土料来源为开挖可用土料或土料场土料。
4.3现场生产性试验
土方填筑工程开工前，利用筑堤土料进行与实际施工条件相仿的现场生产性碾压试验，以确定填筑施工的各项参数。具体要求如下：
（1）用于筑堤的土料，应进行开采、装料、运输、卸料和碾压试验，并进行含水量调整试验。
（2）对填筑所用的各种土料进行开采方式、开采机械和开采效果的试验。
（3）土料碾压试验应根据填筑部位和设计土料要求的不同，分别进行铺土方式、铺土厚度、碾压机械的类型及重量、碾压遍数、 填筑含水量、碾压前后的砾石含量（对风化土料）、压实土的干密度、渗透系数、压缩系数和抗剪强度等试验。碾压试验示意图见图土方填筑碾压试验示意图。

（4）土料碾压试验后，检查压实土层之间以及土层本身的结构状况。如发现疏松土层、结合不良或发生剪切破坏等情况时，应分析原因，提出改善措施。
（5）根据上述要求所获得的试验成果确定填筑施工参数以指导施工，并将试验成果报送监理人审批。
4.4填筑要求
（1）填筑作业的要求
① 地面起伏不平时，按水平分层有低处开始填筑，不得顺坡填筑；渠堤基底纵向与横向断面上的地面坡度陡于1：5时，应将地面坡度削至缓于1：5。左岸排水沟回填时，每层土与堤肩两岸的沟坡连接还要开挖成台阶，然后碾压。
② 换土区新老结合部位的渠坡回填处理，必须清除结合部位的各种杂物，并将渠坡挖成台阶状，再分层填筑。
③ 分段作业面的最小长度不应小于100m；人工施工时段长可适当减短。
④ 作业面应分层统一铺土、统一碾压，并配备人员或平地机具参与整平作业，严禁出现界沟。
⑤ 已铺土料表面在压实前被晒干时，应洒水湿润。
⑥ 凡已压实表面形成光面时，铺土前应洒水水润并将光面刨毛。
⑦ 若发现局部“弹簧土”、层间光面、层间中空、松土层或剪切破坏等质量问题时，应及时进行处理，并经检验合格后，方准铺填新土。
⑧ 施工过程中应保证观测设备的埋设安装和测量工作的正常进行，并保护观测设备和测量标志完好。
⑨ 对占压堤身断面的上堤临时坡道缺口修补处理，应将已办结老土刨松，与新铺土料统一按填筑要求分层压实。
⑩ 堤身全断面填筑完毕后，应作整坡压实及削坡处理，并对堤防两侧护堤地面的坑洼进行铺填整平。
（2）铺料作业的要求
① 应按设计要求将土料铺至规定部位，丄堤土料中的杂质应予清除。
② 铺料厚度和土块直径的限制尺寸，应根据采用的施工机械现场试验确定。
③ 铺料至堤边时，应在设计边线外侧各超填一定余量。
④ 填筑应连续作业，如因故需短时间停工，其表面土层应洒水水润，保持含水率在控制范围之内。如需长时间停工，则应铺设保护层。复工时予以清除，经监理工程师验收后，方可填筑。
（3）压实作业的要求
① 施工前应先做碾压试验，验证碾压质量能否达到设计填筑标准，并根据试验确定填筑施工参数。
② 分段填筑，各段应设立标志，以防漏压、欠压和过压。上下层的分段接缝位置应错开。
③ 分段分片碾压，相邻作业面的搭接碾压宽度，平行堤轴线方向不应小于0.5m，垂直堤轴线方向不应小于3m。
④ 机械碾压时应按规范规定控制行车速度。
⑤ 机械碾压不到的部位以及局部二次回填的部位，应辅以夯具夯实，夯实时应采用连环套打法，夯迹双向套压，夯压夯1/3，行压行1/3；分段、分片夯实时，夯迹搭压宽度应不小于1/3夯径。
⑥ 渠堤填筑碾压应沿堤轴线方向进行。如特殊部位只能垂直堤轴线方向碾压时，在铺料和碾压过程中应加强控制，严禁铺料超厚、漏压或欠压。
（4）雨天与低温时施工的要求
① 雨前应及时压实作业面，并做成中央凸起向两侧微倾。降雨应停止筑堤。
② 下雨时不宜人行践踏，并应严禁车辆通行。雨后恢复施工，填筑面应经晾晒、复压处理，必要时应对表层再次进行清理，并待质检合格后及时复工。
③ 本工程筑堤不得进行负温施工。
（5）渠堤与交叉建筑物相接时的施工要求
① 建筑物周边回填土方，应在建筑物混凝土强度达到设计强度（28 天）70%且龄期大于7d 后方可施工。
② 填土前，应清除建筑物表面的乳皮、粉尘及油污等：对表面外露铁件宜割除，并对铁件残余露头用水泥砂浆覆盖保护。
③ 填筑时，须先将建筑物表面湿润，并边涂刷浓泥浆、边铺土、边夯实，涂浆高度应与铺土厚度一致，涂层厚度为3mm～5mm ，并应与下部涂层衔接；严禁泥浆干固后再铺土、夯实。
④ 制备泥浆应采用塑性指数IP大于17 的粘土，泥浆的浓度可用1：2.5～1：3.0（土水重量比）.
⑤ 紧靠建筑物两侧边线的填土，应保持均衡上升；贴边填筑应用夯具夯实，并应进行相应的试验确定施工参数才能施工，保证压实度达到0.98。
⑥ 建筑物周边回填应同时满足相应建筑物施工技术要求。
（6）沉降要求
在工期安排上应遵循“先填筑，后衬砌，填筑与衬砌之间适当留有间歇时间的原则”。对于填高3.0m 以下的渠段，间歇时间根据现场实际情况确定，对于填高大于3.0m 的填筑渠段，衬砌应经过不少于半年的渠基沉降后实施，并在衬砌施工前复验堤顶高程。
4.5土方填筑
（1）土方填筑工程开工前，将填筑区基础开挖或清基验收后实测的平、剖面地形测量资料报送监理人，经监理人签认后作为填筑工程量计量的原始依据。
（2）土料填筑采用自卸汽车运输。土料运输应与料场开采、装料和填筑面卸料、铺料等工序持续和连贯进行，以免周转过多而导致含水量的过大变化。
（3）填筑前的准备工作
① 按监理人的指示和招标文件技术条款的规定，完成土石方填筑部分的基础清理和排水工作。
② 填筑部位的全部基础处理工作已经按施工图纸要求施工完毕。
③ 基础中布置有观测设备时，做好观测设备的埋设和报验工作。
④ 填筑的基础，应由监理人按有关规范和招标文件技术条款的有关规定进行验收，合格后方可填筑坝体。
（4）渠堤填筑与碾压
① 所有填筑基础面或接触面已经清基完成，表层的腐植土、草皮、树根、杂物、垃圾等均已清除。需要进行基础处理的地段已经按照设计要求和规范规定进行了处理，并经监理人验收通过。
② 渠道堤基清除表层土厚度一般为30cm，清理范围为堤身设计基面边线外50cm，基础清理完成后应进行碾压。堤基范围内的坑、沟、槽等，应按堤身填筑要求进行回填处理。土基压实采用20T振动碾压5~6遍。
③ 按照碾压试验确定的铺土方式、分层厚度、碾压机械、碾压遍数、填筑含水量等参数，分层填筑和碾压渠堤。铺料与碾压工序宜连续进行，若因施工或气候原因造成停歇，复工前要对表土洒水湿润后，方可继续铺料、碾压。
④ 碾压机械行走方向以及铺料方向应平行于堤轴线。振动碾压作业采用进退错距法，碾迹搭压宽度不小于30cm，碾压行进速度控制在2km/h左右。机械碾压不到的部位，应辅以夯具夯实，夯实时应采用连环套打法，夯迹双向套压，夯压夯1/3，行压行1/3，分段分片夯实时，夯迹搭压宽度不小于1/3夯径。
⑤ 分段碾压，相邻作业面的搭接碾压宽度，平行堤轴线方向不应小于0.5m，垂直堤轴线方向不应小于3m。填筑时各段均设立标志，以防漏压、欠压和过压。上下层的分段接缝位置应错开。在接合的坡面上，应将表面松土铲除至已压实合格的土层为止。坡面须经刨毛处理，并使含水量控制在规定的范围内，然后才能继续铺筑新土进行碾压。
⑥ 气候干燥时，土料碾压前要适当洒水，以利于充分压实，填筑土料含水率与最优含水率的允许偏差为-2～+3%，日降雨量大于50mm时，应停止填筑施工。
⑦ 压实土体不得出现虚土层、干松土、弹簧土、剪力破坏和光面等不良现象。
⑧ 渠道填筑的外形尺寸要留有适当的削坡余量，其外形尺寸及高程还要考虑沉陷造成的影响，以保证削坡和沉陷后的结构尺寸和高程满足设计要求。
⑨ 当回填达到排水盲沟或埋置构筑物基础底面时，应按设计要求形成排水盲沟或构筑物基础后，方可继续回填上升。
⑩ 混凝土建筑物处的回填，应在相应部位混凝土浇筑28天后进行。填筑前在混凝土外壁涂两道粘土泥浆。
在工期安排上遵循“先填筑，后衬砌，填筑与衬砌之间适当留有间歇时间的原则”，确保基础及渠堤沉降在衬砌施工前完成，并在衬砌施工前复验堤顶高程。
4.6粘性土换填施工
l）换土施工前，分别进行水平地基和斜坡地基的现场碾压试验，取得试验结果后选定施工参数，报监理工程师审批，再进行正式换土施工。
2）为保证碾压质童，换土施工由低至高分层摊铺碾压上升，并且每个铺土层厚宜控制在30cm 以内。
3）为增加边坡换土层稳定性，斜层摊铺碾压自渠道中心向渠坡倾斜，坡度2 % ～3 % ，并对渠坡基土逐层开蹬铺土碾压，压实度不小于0.98。
4）为了防止滑坡，上述措施的开展拟以段长100m或200m 为一施工段进行，每一施工段自渠底至一级马道所有换土层宜在雨季到来之前完成，并适时进行该段渠坡整坡压实，其余各施工段亦按上述措施依次进行。
5）换填施工完成后须等一个雨季的时间才能开始衬砌作业，换填施工设计线外侧超填的余量，在混凝土衬砌施工前削除，并进行整坡压实。
4.7坡面修整
采用1台挖掘机进行粗削坡，1台挖掘机在铲齿敷焊钢板后配合人工进行精修处理，处理时按照设计高程挂线、整平。 坡面修整完成后，由监理人组织建设单位、设计单位、施工单位进行四方联合验收，合格后进行下道工序。
4.8砂卵石（碎石）垫层和反滤料填筑
（1）反滤料（垫层料）可由天然砂砾料中筛选而得，亦可用开采的石料人工轧制而成。反滤料（垫层料）的位置、尺寸、材料级配、粒径范围应符合设计及规范要求。
（2）加工好的反滤料（垫层料）应分类堆放，不得混杂，并应防止分离。
（3）碎石垫层料，采用粒径为5～20mm的小石子，要求材质新鲜，级配合理。
（4）运输土料、反滤料（含垫层料）使用的车辆应相对固定，并经常保持车厢、轮胎的清洁，防止残留在车厢和轮胎上的泥土带入清洁的反滤料（含垫层料）的料源及填筑区。
（5）反滤料运输及卸料过程中，应采取措施防止颗粒分离。运输过程中反滤料应保持湿润，卸料高度应加以限制。
（6）砂卵石垫层与相邻层次之间的材料界线应分明。分段铺筑时，必须做好接缝处各层之间的连接，防止产生层间错动或折断现象。
（7）压实后的砂卵石垫层相对密度应不小于0.75。压实施工宜用履带式拖拉机带平碾、振动碾或气胎碾。
（8）为增强压实效果，砂卵石垫层压实前应加水湿润，加水量为0.1～0.2t/m3。
4.9渠道土石方填筑质量与安全保证措施
（1）质量保证措施
① 填筑土料的种类、含水量、土块大小、超径颗粒等均须符合设计规定。不合格填筑料不得运入填筑面。填筑料在装卸时，注意避免分离，不允许从高坡向下卸料，严防架空填筑。
② 根据填筑料土质情况，进行与实际施工条件相仿的现场碾压试验，以取得最优碾压施工参数指导碾压施工。
③ 填筑施工严格按碾压试验确定的松铺厚度、土料含水量、碾压机具、碾压遍数等参数进行控制，
④ 质量控制与检查贯穿整个填筑过程，检查填筑料、检测含水量变化、铺层厚度、碾压遍数、层间结合、压实后的干密度、以及边坡尺寸等。
（2）安全保证措施
① 回填土时装载机范围内不允许有人进行平土等作业活动。
② 推土机碾压起步前，要先检查机械四周是否有人靠立，以及履带上是否有人或其它物件， 确认没有时，方可起步。起步、刹车或转弯等操作均不应过猛。转弯时，应观察是否有人。
③ 自卸汽车运输土料时，在发动机起动前，应按照例行保养的规定项目，做好各项检视工作。在工作中驾驶员必须听从指定指挥人员的指挥，经低、中、高速运转，接到指挥人员的旗语、哨音、信号后方可进行操作，操作时驾驶员必须先鸣喇叭。
④ 回填使用打夯机时，由专人检查电源线是否有缺陷和漏电，机械运转是否正常，机械不得带病运转，操作人员要带绝缘手套，并派专人负责电源线的移动。
5、施工设备的配置和劳动力安排
5.1机械设备配置方法及使用要点
5.1.1主要施工机械设备配置见下表5-1。
表5-1 主要施工机械表
序 号
机械名称
规格及型号
单位
数量
备 注
1
挖掘机
ZX200-3
台
1

2
挖掘机
PC220
台
1

3
挖掘机
PCLC-8
台
1

4
挖掘机
小松210
台
2

5
挖掘机
凯斯CX360B
台
2

6
推土机
SD22
台
2

7
推土机
TY220湿地
台
1

8
推土机
宣工140
台
1

9
装载机
柳州50
台
2

10
装载机
ZL50D
台
1

11
自行式振动碾
XS182
台
2

12
自行式振动碾
XS202
台
1

13
凸式自行式振动碾
XS182
台
1

14
拖式凸块振动碾
YZTK16B
台
1

15
平地机
6D22
台
1

16
自卸汽车
20T
辆
36

17
洒水车
5t
辆
2

5.1.2机械设备配置方法及使用要点
（1）配备设备时考虑适当备用余量
在施工机械设备配备时，除满足工程正常使用需要外，还考虑一定备用，以应对工程量增加、设备出现故障难以立即修复等意外因素，从而保证工程顺利进行。
（2）选配性能良好的设备进场
调配性能优良的各种工程专用设备、通用设备按时进场，并在进场前进行认真检修、维护、保养，保证进场设备完好，能够立即投入使用。
（3） 备足配件
对设备的易损件，特别是关键设备，提前备足配件，确保设备维修需要，防止因设备问题而影响施工。
（4） 配备设备性能要适中
所有施工机械设备都要根据不同部位的特点正确地选择恰当的施工机械设备，性能要适中。
（5） 制定应急措施
对各施工部位，特别是关键线路上的施工部位，充分估计可能出现的设备故障，制定应急处理措施，确保工程施工。
1）在设备配置时留有适当余量。
2）配备充足的配件。
3）做好设备的日常维护保养，使设备始终处于良好的状态。
4）加强设备的管理，爱护设备。
5）设备的选用上注意设备的通用性和互换性。
6）必要时将非关键线路或调节工作面的设备转移到关键线路或重要部位，优先完成这些部位施工。
5.2劳动力计划
在劳动力组织中，我们本着均衡生产，减少浪费，人力资源充分利用，降低工程成本的原则。按其施工进度计划、施工强度和工种需要数量进行优化配置调整。在劳动力需用量计划的基础上再具体化、细部化。汇总各工种劳动力投入情况见表5-2。
表5-2 主要施工人员表
序号
工 种
人 数
备 注
1
司机
87

2
修理工
4

3
电工
2

4
其他
30

合 计
123

6、施工进度计划
6.1编制依据
（1）南水北调中线一期总干渠漳河北～古运河南中线建管局直管工程磁县干渠工程第二施工标段土建及设备安装工程施工合同文件。
（2）南水北调中线一期总干渠漳河北～古运河南中线建管局直管工程磁县干渠工程第二施工标段土建及设备安装工程施工图纸。
（3）监理下发的进场通知；2010年施工进度协调会精神；并且在1#、2#副营地及C8、C12、C13(1)、C13(2)弃渣场4月底前交付使用；其余弃渣场5月底前交付使用；2010年5月14日监理工程师通知开工日期为2010年5月20日，工期为30个月的前提下。
（4）遵照执行《水利水电工程施工组织设计规范》及中国水利水电第十三工程局有限公司有关企业标准。
（5）施工主导设备生产率根据现行定额，结合承包人在类似工程中的使用经验和本标工程施工特点进行调整。
（6）根据本工程实际情况确定的施工方案。
6.2施工进度计划编制原则
（1）体现业主对总工期的要求，紧扣合同工期，做好施工总体规划，科学合理安排工期，确保工程质量和工程按期完工。
（2）组织配套的大型机械化施工作业，提高施工生产效率，加快工程施工进度。
（3）采用适中的施工强度指标安排施工日程，对不可预见因素留有余地，在施工中力求实现均衡生产。
（4）进度计划编制中充分考虑各施工部位的相互干扰，合理制定工期，确保施工安全。
6.3施工进度计划安排
渠道及渠系建筑物工程（15+190～22+200）DW3的分部工程F04桩号18+200～19+200和分部工程F05桩号19+200～20+200土方开挖和回填及渠道及渠系建筑物工程（22+200～29+056）DW4的分部工程F03桩号24+200～25+200和分部工程F04桩号25+200～26+200开挖开挖和回填工程施工进度计划考虑在2010年5月20日至12月31日完成。各月有效施工天数为25天。每天按两班作业考虑。
施工进度计划横道图如下：
