隧道施工方案(新).doc

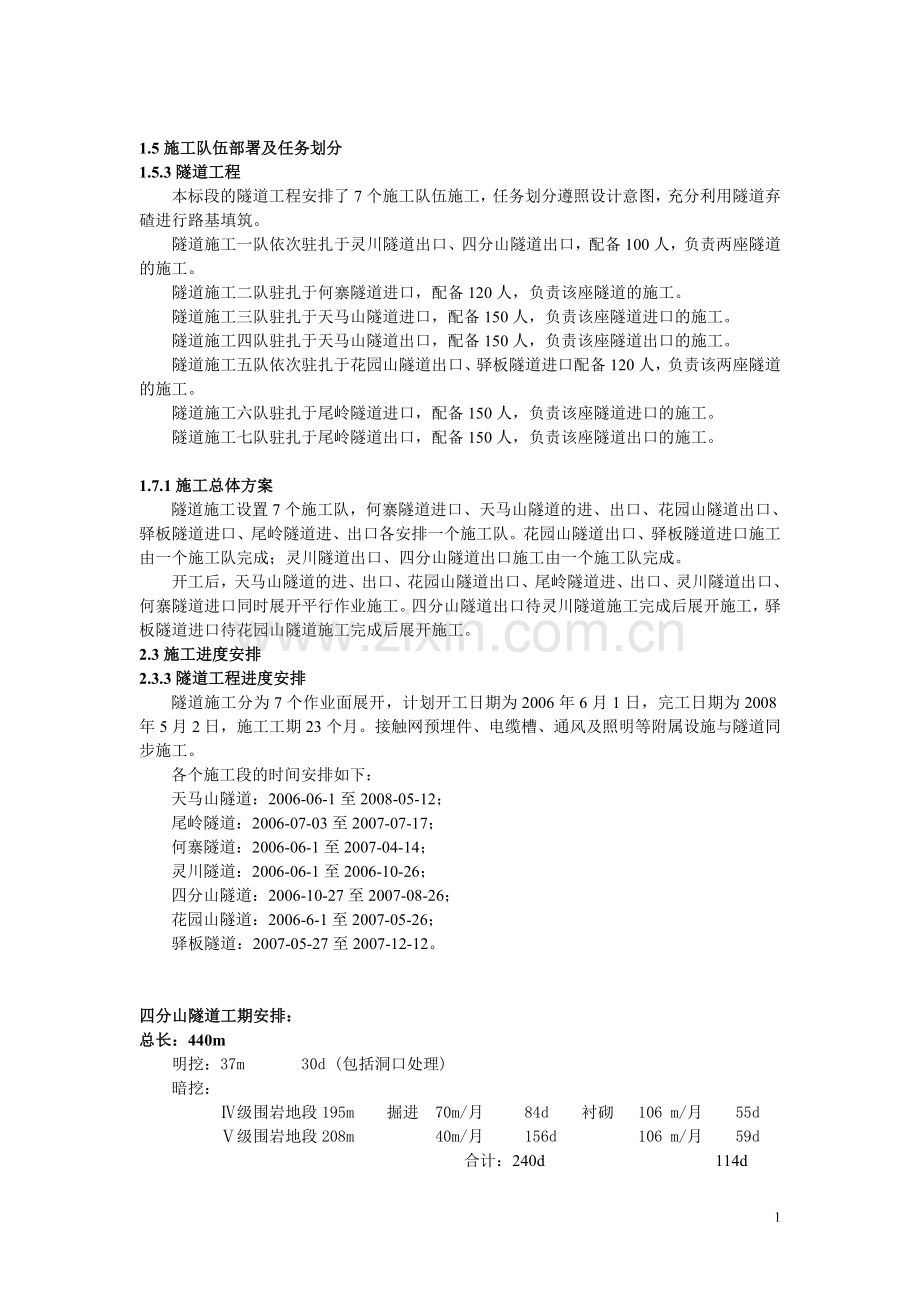

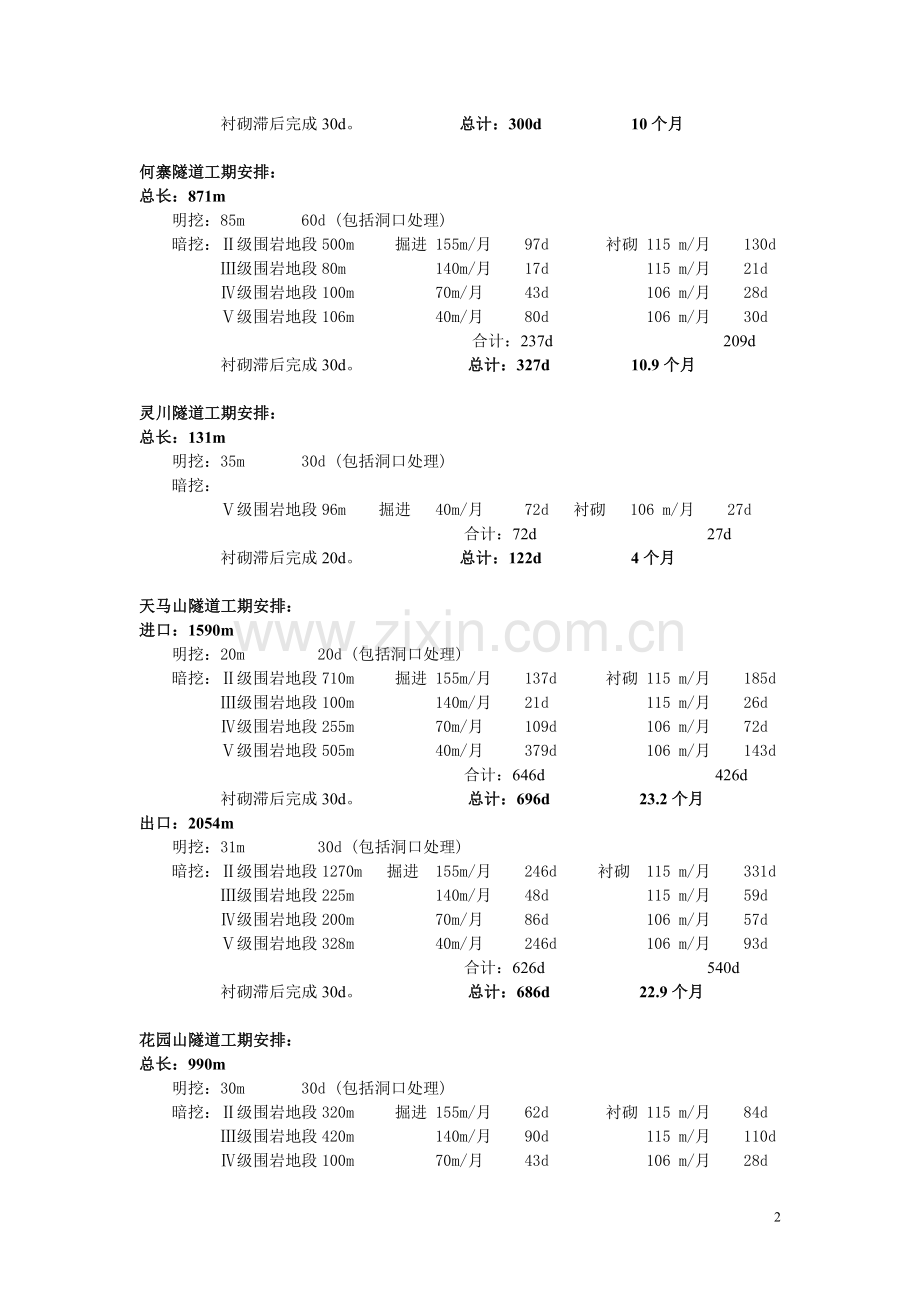

1.5施工队伍部署及任务划分1.5.3隧道工程本标段的隧道工程安排了7个施工队伍施工，任务划分遵照设计意图，充分利用隧道弃碴进行路基填筑。隧道施工一队依次驻扎于灵川隧道出口、四分山隧道出口，配备100人，负责两座隧道的施工。隧道施工二队驻扎于何寨隧道进口，配备120人，负责该座隧道的施工。隧道施工三队驻扎于天马山隧道进口，配备150人，负责该座隧道进口的施工。隧道施工四队驻扎于天马山隧道出口，配备150人，负责该座隧道出口的施工。隧道施工五队依次驻扎于花园山隧道出口、驿板隧道进口配备120人，负责该两座隧道的施工。隧道施工六队驻扎于尾岭隧道进口，配备150人，负责该座隧道进口的施工。隧道施工七队驻扎于尾岭隧道出口，配备150人，负责该座隧道出口的施工。1.7.1施工总体方案隧道施工设置7个施工队，何寨隧道进口、天马山隧道的进、出口、花园山隧道出口、驿板隧道进口、尾岭隧道进、出口各安排一个施工队。花园山隧道出口、驿板隧道进口施工由一个施工队完成；灵川隧道出口、四分山隧道出口施工由一个施工队完成。开工后，天马山隧道的进、出口、花园山隧道出口、尾岭隧道进、出口、灵川隧道出口、何寨隧道进口同时展开平行作业施工。四分山隧道出口待灵川隧道施工完成后展开施工，驿板隧道进口待花园山隧道施工完成后展开施工。2.3施工进度安排2.3.3隧道工程进度安排隧道施工分为7个作业面展开，计划开工日期为2006年6月1日，完工日期为2008年5月2日，施工工期23个月。接触网预埋件、电缆槽、通风及照明等附属设施与隧道同步施工。各个施工段的时间安排如下：天马山隧道：2006-06-1至2008-05-12；尾岭隧道：2006-07-03至2007-07-17；何寨隧道：2006-06-1至2007-04-14；灵川隧道：2006-06-1至2006-10-26；四分山隧道：2006-10-27至2007-08-26；花园山隧道：2006-6-1至2007-05-26；驿板隧道：2007-05-27至2007-12-12。四分山隧道工期安排：总长：440m明挖：37m 30d (包括洞口处理)暗挖： 级围岩地段195m 掘进 70m/月 84d 衬砌 106 m/月 55d 级围岩地段208m 40m/月 156d 106 m/月 59d 合计：240d 114d 衬砌滞后完成30d。 总计：300d 10个月何寨隧道工期安排：总长：871m明挖：85m 60d (包括洞口处理)暗挖：级围岩地段500m 掘进 155m/月 97d 衬砌 115 m/月 130d 级围岩地段80m 140m/月 17d 115 m/月 21d 级围岩地段100m 70m/月 43d 106 m/月 28d 级围岩地段106m 40m/月 80d 106 m/月 30d 合计：237d 209d 衬砌滞后完成30d。 总计：327d 10.9个月灵川隧道工期安排：总长：131m明挖：35m 30d (包括洞口处理)暗挖： 级围岩地段96m 掘进 40m/月 72d 衬砌 106 m/月 27d 合计：72d 27d 衬砌滞后完成20d。 总计：122d 4个月天马山隧道工期安排：进口：1590m明挖：20m 20d (包括洞口处理)暗挖：级围岩地段710m 掘进 155m/月 137d 衬砌 115 m/月 185d 级围岩地段100m 140m/月 21d 115 m/月 26d 级围岩地段255m 70m/月 109d 106 m/月 72d 级围岩地段505m 40m/月 379d 106 m/月 143d 合计：646d 426d 衬砌滞后完成30d。 总计：696d 23.2个月出口：2054m明挖：31m 30d (包括洞口处理)暗挖：级围岩地段1270m 掘进 155m/月 246d 衬砌 115 m/月 331d 级围岩地段225m 140m/月 48d 115 m/月 59d 级围岩地段200m 70m/月 86d 106 m/月 57d 级围岩地段328m 40m/月 246d 106 m/月 93d 合计：626d 540d 衬砌滞后完成30d。 总计：686d 22.9个月花园山隧道工期安排：总长：990m明挖：30m 30d (包括洞口处理)暗挖：级围岩地段320m 掘进 155m/月 62d 衬砌 115 m/月 84d 级围岩地段420m 140m/月 90d 115 m/月 110d 级围岩地段100m 70m/月 43d 106 m/月 28d 级围岩地段120m 40m/月 90d 106 m/月 34d 合计：285d 256d 衬砌滞后完成30d。 总计：345d 11.5个月驿板隧道工期安排：总长：236m明挖：33m 30d (包括洞口处理)暗挖： 级围岩地段55m 掘进 70m/月 24d 衬砌 106 m/月 16d 级围岩地段148m 40m/月 111d 106 m/月 42d 合计：135d 58d 衬砌滞后完成30d。 总计：195d 6.5个月尾岭隧道工期安排：进口：1320m明挖：15m 20d (包括洞口处理)暗挖：级围岩地段1145m 掘进 155m/月 222d 衬砌 115 m/月 299d 级围岩地段50m 140m/月 11d 115 m/月 13d 级围岩地段50m 70m/月 21d 106 m/月 14d 级围岩地段60m 40m/月 45d 106 m/月 17d 合计：299d 343d 衬砌滞后完成20d。 总计：383d 12.8个月出口：1300m明挖：15m 20d (包括洞口处理)暗挖：级围岩地段495m 掘进 155m/月 96d 衬砌 115 m/月 129d 级围岩地段670m 140m/月 144d 115 m/月 175d 级围岩地段70m 70m/月 30d 106 m/月 20d 级围岩地段50m 40m/月 38d 106 m/月 14d 合计：308d 338d 衬砌滞后完成20d。 总计：378d 12.6个月4.3.1天马山隧道施工方案天马山隧道为本标段重点工程，本隧道围岩较差，工程地质复杂。隧道进口里程为DK133+200，出口里程为DK136+844。DK133+200DK133+220段为帽檐式斜切式洞门段，采用明挖法施工；DK133+220DK136+813段采用暗挖法施工，长3593m，其中级围岩833m、级围岩455m、级围岩325m、级围岩1980m；DK136+813DK136+844段为明挖法施工，为斜切及斜切延伸段衬砌，采用明挖法施工。为保证工期，安排进口、出口2个作业面组织施工，进口工区负责天马山隧道DK133+200DK134+790段的施工，全长1590m；出口工区负责天马山隧道DK134+790DK136+844段的施工，全长2054m。本隧道采用进、出口两个作业面同时相向平行作业；采用非电毫秒雷管起爆、利用光面爆破技术的钻爆法施工；装载机配合自卸汽车无轨运输方式出碴；压入方式通风；湿喷技术喷射混凝土；混凝土运输车和混凝土输送泵输送混凝土；二次衬砌混凝土利用液压整体钢模台车拱墙一次模筑成型。4.3.1.1开挖方案明挖段采用分层放坡开挖。隧道暗挖段按新奥法原理组织施工。级围岩地段采用全断面法施工；、级围岩地段采用台阶法施工；级围岩浅埋地段采用CRD法施工，级围岩非浅埋地段采用CD法施工。4.3.1.2出碴运输方案本合同隧道工程运输采用无轨运输方式，进口工区及出口工区各采用1台ZL50装载机配合5台自卸式汽车出碴。隧道出碴直接运输至路基填筑工点。在施工过程中根据施工进度及出碴运量要求不断改进装、运、卸和调车作业，减少干扰，提高运输效率，保证作业安全。4.3.1.3模筑衬砌进口工区及出口工区各采用1台12m 液压整体钢模台车、一台混凝土输送泵输送混凝土，5台混凝土输送车、一座自动计量的强制式混凝土拌和站组织模筑衬砌施工。隧道衬砌紧跟开挖，采用隧底(含仰拱)超前的施工方案组织施工。衬砌的施工顺序是：仰拱仰拱填充或铺底边墙基础拱墙衬砌。仰拱及充填采用分段整幅全宽一次浇筑方案。4.3.1.4施工用水、用电方案在进、出口工区隧道洞口合适位置各修建一座200m3左右高位水池，高位水池高度距隧道位置最高处高差不小于60m。在地面打井汲水抽至高位水池，以保证枯水季节正常施工。从高位水池设置管线路至隧道内、生活区、拌合站、机械修理厂等用水点。施工用电采取从地方电力干线驳接变压器引入至施工现场，进、出口工区各设一台630KVA变压器。并配备自发电设备作为备用电源。4.3.1.5施工通风方案施工初始阶段，即掘进100m内，采用自然通风；当掘进长度在100m2000m之间，采用单机单软管压入式通风。4.3.1.6除尘方案洞内施工，采用综合防尘措施，进行施工环境综合治理，采用湿式凿岩、喷雾洒水、水炮泥及加强机械通风和加强劳动者个人防护。此外掌子面增设水幕降尘器扑尘，除尘器吸收空气中残余粉尘。4.3.1.7施工排水顺坡施工，主要采取顺坡自然排水，只在开挖面与仰拱区间设抽水设备，将掌子面积水抽排至成形的水沟内自然顺坡排出。反坡施工，采用机械强力排水，沿隧道侧壁每50m设置临时水仓，利用潜水泵接力抽排至洞外。洞口生产场地和生活场地设立排水沟，集中排入污水处理池处理达标后排放。2.4.3隧道工程施工周期各级围岩开挖循环时间及进度指标分析项目围岩级别循环时间(min)循环进尺(m)日进尺（m）月进尺（m）取1.2保证系数后(m)地质预报测量钻孔装药爆破通风排烟清理危石出碴支护合计正洞正常段904024030903518007003.06.2185155904026040904021007703.05.6168140904026050120602201509902.02.9877090403009012012030034014001.51.64740拱、墙衬砌各工序作业循环及进度指标分析围岩分级正洞台车脱模、走行到位(min)150150150150测量及台车就位(min)130130130130台车加固、预埋件、挡头板等安装(min)300300300300钢筋安装720720780780检查验收(min)30303030混凝土浇筑(min)1400140016001600养护脱模(min)1440144014401440合计4170417044304430台车长度(m)12121212日进尺（m）4.24.23.93.9月进尺（m）126126117117取1.1保证系数后(m)11511510610615.4.3主要施工机械设备及试验检验设备配备数量表拟投入本合同工程的主要施工机械、设备详见“拟投入本合同工程的主要施工机械、设备表”。拟投入本合同工程的主要试验、测量、检测仪器详见“拟投入本合同工程的主要检测仪器表”。拟投入本合同工程的主要施工机械、设备表序号名称规格型号产地数量（台/套）现状备注小计其中自有租赁新购特别制造三隧道施工机械(一)开挖1三臂凿岩台车RB353E瑞典55良好20002003年/锦州、广州/隧道开挖2锚杆台车H518-50瑞典16106良好隧道开挖3凿岩机YT28天水200200良好2002.3出厂，现在广州，隧道开挖4管棚钻机KSZ100宣化22良好2003/锦州/管棚支护5锚杆钻机MQT-85济宁1414良好2002/锦州/锚杆钻孔6混凝土湿喷机TK961陕西1616良好2001.11出厂，现在沈阳，隧道支护7混凝土喷射机械手1021m3/h瑞典77良好每个工作面配备一台，隧道支护8挖掘机1.0m3小松77良好1999.3出厂，现在锦州，隧道出碴9装载机ZLC-50D柳州99良好20012004/重庆，隧道出碴10出碴自卸汽车20T重庆1010良好20002004/四川，隧道出碴11出碴自卸汽车18T重庆1818良好2003/重庆，隧道出碴12高压双液注浆机20MPa沈阳1111良好2001.3出厂，现在广州，隧道支护13配料机PLD800山东44良好2004.8出厂，现在锦州州，隧道支护14混凝土拌合机TDS75河南44良好20012004/广州，隧道支护15多功能作业台架自制77新制隧道开挖16单液注浆泵KBY50/70江苏77良好2001/广州，隧道支护17灰浆拌合机UJ200湖北77良好2001.6出厂，现在广州，隧道支护拟投入本合同工程的主要施工机械、设备表（续）序号名称规格型号产地数量（台/套）现状备注小计其中自有租赁新购特别制造(二)二衬、混凝土机械、设备1混凝土输送车6m3江西2121良好2002.8出厂，现在广州，隧道支护、衬砌2混凝土输送泵HBT60，60m3/h湖南77良好20012004/广州，隧道衬砌3混凝土自动计量搅拌站HZS60，60m3/h河南44良好2002出厂，现在广州，隧道衬砌4衬砌台车自制，12m77新制隧道二衬5仰拱栈桥自制77新制隧道二衬(三)风、水、电设备1柴油发电机TZH-315M4/250kw上海77良好19982004/四川，施工供电2电力变压器S11-35/0.4-630衡阳1212良好2002.11出厂，现在成都，施工供电3电力变压器315KVA/1000KVA衡阳5/45/4良好20022004/四川，施工供电4内燃空压机寿力(20m3)美国77良好2002.4出厂，现在广州，过渡期隧道供风5电动空压机寿力(20m3)美国1414良好2001.11出厂，现在四川，后期隧道供风6高扬程水泵SLS80-350A北京77良好20022004/四川，施工供水7轴流通风机SDF（C）-No11山西66良好20012004/四川，隧道通风8轴流通风机SDF（C）-No12.5山西66良好2002/重庆，隧道通风9潜水泵QY15江西2121良好2003.10出厂，现在广州，隧道排水10抽水机DA1-125X6江西1414良好2000.2出厂，现在常德，隧道排水11泥浆泵3PNL石家庄1414良好2003.6出厂，现在广州，隧道排水拟投入本合同工程的主要施工机械、设备表（续）序号名称规格型号产地数量（台/套）现状备注小计其中自有租赁新购特别制造(四)钢筋加工设备1电焊机DX-315-1上海4444良好2000.9出厂，现在广州2锻钎机YDD1河北1111良好2000.6出厂，现在广州3钢筋切割机GWQ32渭南1111良好2001.10出厂，现在广州4钢筋弯曲机GQ40A渭南1111良好2001.4出厂，现在广州5钢筋调直机GT44广西1111良好2000.12出厂，现在广州6普通车床CY6140云南1111良好2002.7出厂，现在广州7钻床Z3032重庆1111良好2000.9出厂，现在广州8刨床B665西安1111良好2002.8出厂，现在广州(五)石料场机械设备1鄂式破碎机FD900x1200河南44良好2002.12出厂，现在重庆2反击破碎机PF-A-1010河南44良好2002.12出厂，现在重庆3组合振动筛3YK1535河南44良好2003.7出厂，现在重庆4皮带输送机FD75-650河南44好河南方大实业公司采购5制砂机Y650河南88好同上6园振动筛2YK1235河南88好同上7装载机ZL40D柳州44良好2002.12出厂，现在重庆8
