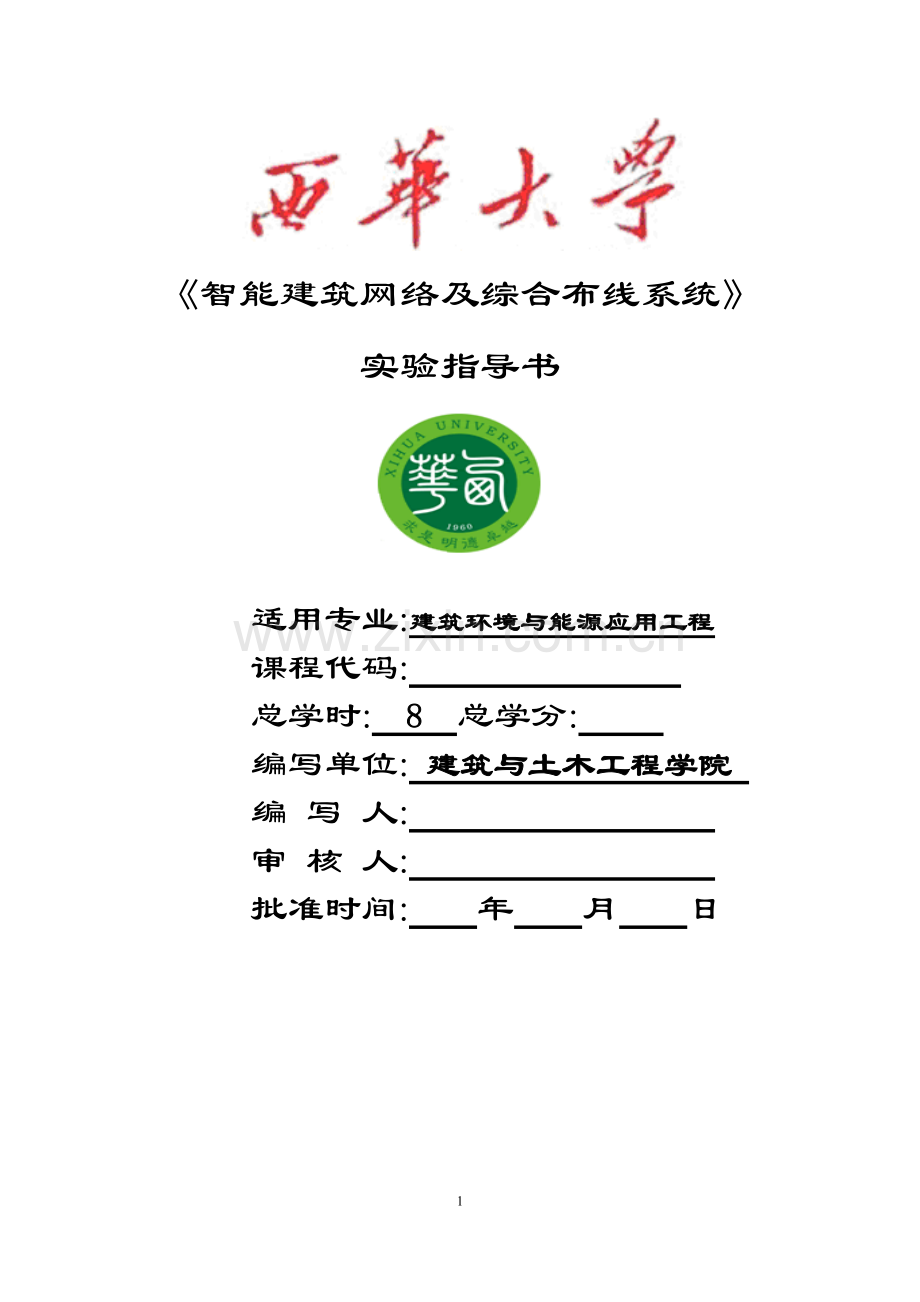

《智能建筑网络及综合布线系统》
实验指导书

适用专业:建筑环境与能源应用工程
课程代码:
总学时: 8 总学分:
编写单位: 建筑与土木工程学院
编 写 人:
审 核 人:
批准时间: 年 月 日

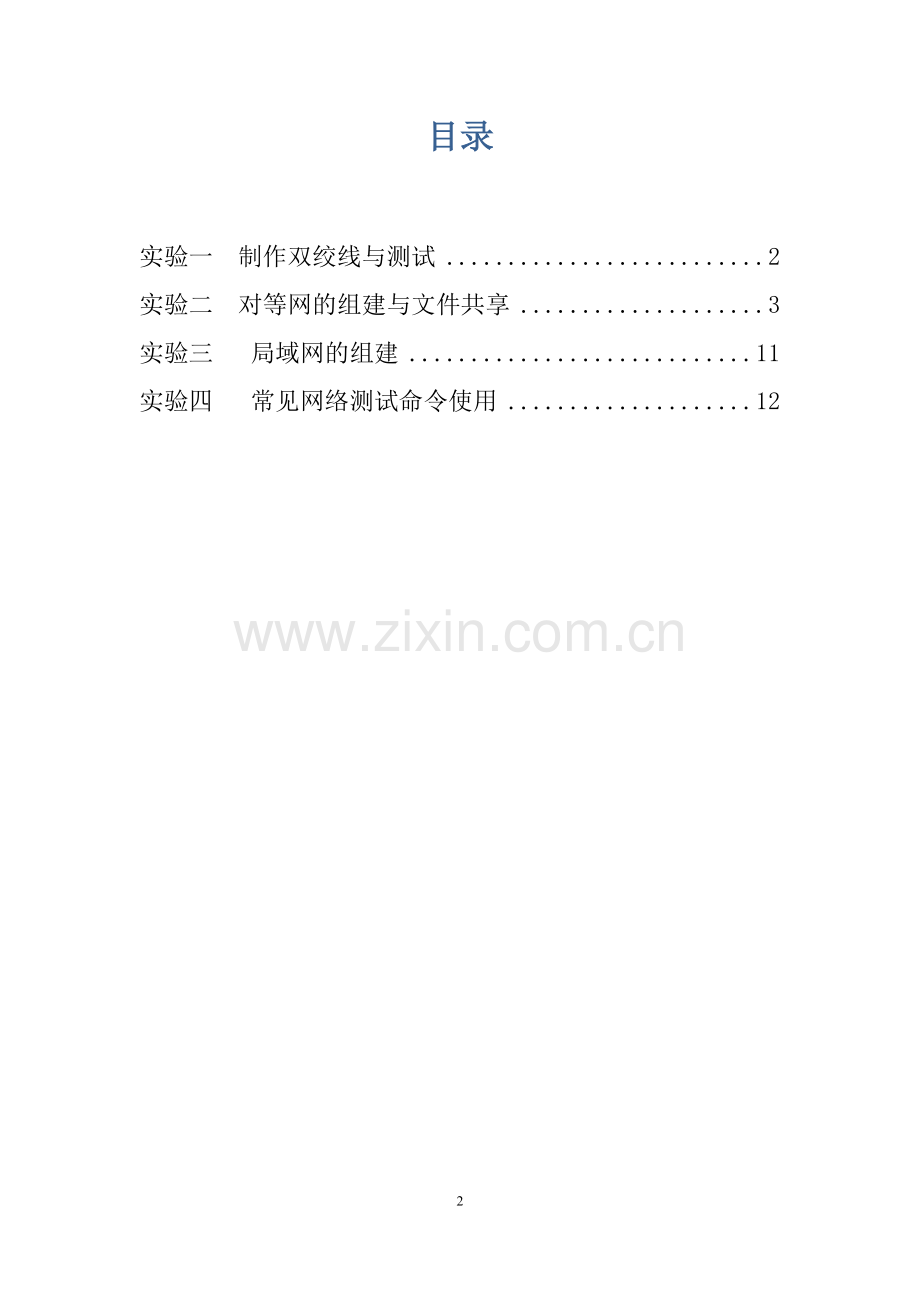

目录

实验一 制作双绞线与测试 2
实验二 对等网的组建与文件共享 3
实验三 局域网的组建 11
实验四 常见网络测试命令使用 12

实验一 制作双绞线与测试
一、实验目的：
1. 掌握直通连接网线和交叉连接网线接头的制作
2. 掌握网络测试仪的使用
二、实验设备：
EIA/TIA-568标准5类UTP，RJ-45水晶头，双绞线网钳，网络测试仪
三、实验学时：
本实验2学时
四、实验步骤：
(一)直通连接网线的RJ-45接头的制作
1. 使用双绞线网钳的剪切口剪齐一段UTP电缆两段
2. 使用双绞线网钳的剥线口剥除双绞线外皮，露出4对裸线
3. 将4对裸线分别捋平，排列整齐，颜色按照EIA/TIA-568 –A标准排列：
568A标准排列：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
4. 使用双绞线网钳的剪切口把参差不齐的8根裸线剪齐
5. 将RJ-45接头弹片朝下，把整齐的8根裸线插入其中，使得8根裸线的横切面紧贴RJ-45接头的底面
6. 将RJ-45接头插入双绞线网钳的压线口，用力握紧手柄
7. 制作另一端(重复第2步到第6步)
8. 利用网络测试仪测试，若发现灯发绿光，并且发光的顺序是12，36，45，78，则实验成功，否则失败。
(二)交叉连接网线的RJ-45接头的制作
网线一端的接头制作与上相同，另一端的接头制作应按照568-B标准的要求制作。
568B标准排列：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
网线接头制作完毕后，若发现灯发绿光，并且发光的顺序是36，12，45，78，则实验成功，否则失败。

实验二 对等网的组建与文件共享
一、实验目的：
掌握对等网的组建；掌握文件共享；
二、实验设备：
交叉线、测线仪、pc机（两台为一组）、Windows XP
三、实验学时：
本实验2学时
四、实验步骤：
1、 何为对等网？
每台计算机的地位平等，都允许使用其他计算机内部的资源，这种网就称之为对等局域网，简称对等网。对等网，又称点对点网络（Peer To Peer)，指不使用专门的服务器，各终端机既是服务提供者（服务器），又是网络服务申请者。组建对等网的重要元件之一是网卡，各联网机均需配置一块网卡。
2、 对等网的组建.
首先，要有交叉线，用测线仪测试一下交叉线是否可用。(见实验一,双绞线的制作与测试)然后，用交叉线把两台windows xp系统的pc机连接起来。

连接起来后给两台pc机设置相同网段的IP地址(如:192.168.28.101和192.168.28.103).设置完IP地址后使用Ping命令进行测试.如图(测试成功)

最后，打开 <网上邻居> 选择左侧窗口 <网络任务> 中的 <查看工作机组> , 将在右侧窗口显示相连的两台pc机的计算机名.

这时双击Luobo-152ba447e会出现如下提示:

这说明对等网已经建好,但是没有开启<网络共享和安全>.开启方法如下: 右击任意文件夹,在快捷菜单中选择<共享和安全> 出现如下提示框:

选择网络共享和安全中的网络安装向导,出现网络安装向导提示框.如下图:

单击下一步,下一步,出现下图 选择此计算机通居民区的网关或网络上的其他计算机连接到internet.

下一步,出现下图 给这台计算机命名.(任意)

下一步,工作组名输入.(取默认(推荐)或自己命名.) 注意: 这里的工作组名，两台计算机必须设置相同。

下一步,选择启用文件和打印机共享(必须).

下一步.

下一步,完成.

3. 在对等网中共享文件.
首先,选择要共享的文件,右击选择<共享和安全> 出现下图:

然后, 选择<在网络上共享这个文件夹>输入共享名(也可以默认).如果让别人更改我的文件,就选上<允许网络用户更改我的文件>.点击应用或确定,共享文件完成. 文件夹将变成用手拖着的文件夹.如下图:

注意事项：有时会出现如下图提示框:

解决办法:1. 在开始菜单运行中输入secpol.msc启动“本地安全策略”，本地策略 -> 用户权利分配，打开“拒绝从网络.访问这台计算机”，删除guest用户。
解决办法2. 打开控制面板 -> 网络和Internet连接 -> Windows防火墙 -> 例外，勾选“文件和打印机共享”

实验三 局域网的组建
一、实验目的:
1. 掌握局域网的组建过程
2. 熟悉网络互连设备的使用
二、实验设备:
集线器,N台计算机，N条双绞线,网络测试仪
三、实验学时：
本实验2学时
四、实验步骤:
1. 用网络测试仪测试每条双绞线是否已经制作成功
2. 用经过测试无误的双绞线将每台计算机和HUB相连
3. 打开计算机电源，打开HUB电源
4. 在TCP/IP属性中指定每台计算机的IP地址、子网掩码
例如，有4台计算机互连时,我们可以设定：
1#的IP地址: 192.168.2.1 1#的子网掩码:255.255.255.0
2#的IP地址: 192.168.2.2 2#的子网掩码:255.255.255.0
3#的IP地址: 192.168.2.3 3#的子网掩码:255.255.255.0
4#的IP地址: 192.168.2.4 4#的子网掩码:255.255.255.0
5. 重启所有的计算机
6. 使用DOS命令，测试N台计算机是否从物理上已经连通
例如：在1#上的DOS提示符下，键入PING 192.168.2.2按回车。
若出现如下提示,则1#和2#之间必然已经连通。
PING 192.168.2.2 WITH 32 BYTES OF DATA:
Reply from 192.168.2.2: bytes=32 time<10ms TTL=128
Reply from 192.168.2.2: bytes=32 time<10ms TTL=128
Reply from 192.168.2.2: bytes=32 time<10ms TTL=128
Reply from 192.168.2.2: bytes=32 time<10ms TTL=128
Ping statistics for 192.168.2.2:
Packets:sent =4,received =4,lost =0(0% loss)
Approximate round trip times in milli-seconds:
Minimum=0ms,maximum=1ms,average=0ms
若出现有提示: Request timed out ,则1#和2#之间没有连通.

实验四 常见网络测试命令使用
一、 实验目的：
1、掌握ipconfig命令的含义；
2、掌握ping命令的含义；
3、理解Netstat命令的含义与应用；
4、理解tracert命令的含义与应用；
5、理解nslookup命令的含义与应用；
6、理解ARP命令的含义与应用；
7、理解Telnet的含义与应用；
二、实验设备：
装有系统的计算机；
三、实验学时：
本实验2学时
四、实验步骤:
1、ipconfig/all命令的使用
注释：onfig命令是我们经常使用的命令，它可以查看网络连接的情况，比如本机的ip地址，子网掩码，dns配置，dhcp配置等等 /all参数就是显示所有配置的参数。
在“开始”——“运行”弹出的对话框重输入“cmd”回车，弹出窗口，然后输入”ipconfig/all”回车，如图

上图显示相应的地址例如IP地址子网掩码等等。如图：

显示这些表明不能上网。数据报：发送=4 接受=0 丢失=4
2、ping的使用
常用参数选项
ping IP -t--连续对IP地址执行Ping命令，直到被用户以Ctrl+C中断。
-a 以IP地址格式来显示目标主机的网络地址
-l 2000--指定Ping命令中的数据长度为2000字节，而不是缺省的323字节。
-n--执行特定次数的Ping命令
-f 在包中发送“不分段”标志。该包将不被路由上的网关分段。
-i ttl 将“生存时间”字段设置为 ttl 指定的数值。
-v tos 将“服务类型”字段设置为 tos 指定的数值。
-r count 在“记录路由”字段中记录发出报文和返回报文的路由。指定的 Count 值最小可以是 1，最大可9 。
-s count 指定由 count 指定的转发次数的时间邮票。
-j computer-list 经过由 computer-list 指定的计算机列表的路由报文。中间网关可能分隔连续的计算机（松散的源路由）。允许的最大 IP 地址数目是 9 。
-k computer-list 经过由 computer-list 指定的计算机列表的路由报文。中间网关可能分隔连续的计算机（严格源路由）。允许的最大 IP 地址数目是 9 。 -w timeout
以毫秒为单位指定超时间隔。
destination-list 指定要校验连接的远程计算机。
在“开始”——“运行”弹出的对话框重输入”cmd“回车，弹出窗口，然后输入“ping”回车，如图：
显示相应的内容。
(1) ping –t的使用，如图所示：
输入ping IP –t

出现上面这些就显示可以正常访问Internet，解释一下TTL
TTL：生存时间 指定数据报被路由器丢失之前允许通过的网段数量。
TTL 是由发送主机设置的，以防止数据包不断在 IP 互联网络上永不终止地循环。转发 IP 数据包时，要求路由器至少将 TTL 减小 1。
注意：网速等于≈(发送的字节数/返回的时间[毫秒])K字节 ；
注意：如果你的机器TTL是251的话,那说明你的机器的注册表被人修改了!
如图所示：

数据包：发送=100 接收=100；
(2) ping –n的使用
例如：ping 192.168.28.101 –n 3可以向这个IP ping三次才终止操作,n代表次数;
(3) ping-l的使用，如图所示：

向这个IP用户发送2000字节；
如果你想种植的话可以按“ctrl+c“建终止操作;
(4) ping-l –t的组合使用，如图所示；

向这个IP用户连续的发送2000字节；
3、netstat命令的使用
在“开始”——“运行”弹出的窗口中输入”cmd“回车，弹出窗口，然后输入”netstat”回车，如图所示：
注释：netstat是DOS命令,是一个监控TCP/IP网络的非常有用的工具，它可以显示路由表、实际的网络连接以及每一个网络接口设备的状态信息.Netstat用于显示与IP、TCP、UDP和ICMP协议相关的统计数据，一般用于检验本机各端口的网络连接情况。

(1) netstat –a的使用，如图所示：

(2) netstat –e的使用，如图所示：

(3) netstat –n的使用，如图所示哦：

4、tracert命令的使用，如图所示：
注释：Tracert（跟踪路由）是路由跟踪实用程序，用于确定 IP 数据报访问
目标。。。。路径。Tracert 命令用 IP 生存时间 (TTL) 字段和 ICMP 错误消息来
确定从一个主机到网络上其他主机的路由。
-d：指定不将 IP 地址解析到主机名称。
-hmaximum_hops：指定跃点数以跟踪到称target_name的主机的路由。
-j host-list：指定tracert实用程序数据包所采用路径中的路由器接口列表。
-w timeout：等待timeout为每次回复所指定的毫秒数。

5、nslookup命令的使用，如图所示：
注释：NSLOOKUP是NT、2000中连接DNS服务器，查询域名信息的一个非常有用的命令是由 local DNS 的 cache 中直接读出来的, 而不是 local DNS 向真正负责这个 domain 的 name server 问来的。
Nslookup 必须要安装了 TCP/IP 协议的网络环境之后才能使用。 Ns.lookup 必须要安装了TCP/IP 协议的网络环境之后才能使用。

以上结果显示，正在工作的DNS服务器的主机名为,它的IP地址是202.102.128.68
(1)把123.235.44.38地址反向解析成www.B如图所示：

(2)如果出现下面这些，说明测试主机在目前的网络中，根本没有找到可以使用的 DNS 服务器
*** Can't find server name for domain: No response from server
*** Can't : Non-existent domain
(3)如果出现下面这些，这种情况说明网络中 DNS 服务器 ns- 在工作，却不能实现域名www.B的正确解析。
Server：ns-
Address： 202.96.209.5
*** ns- can't find Non-existent domain
6、ARP命令的使用，如图所示：
注释：ARP协议是“Address Resolution Protocol”（地址解析协议）的缩写。
在局域网中，网络中实际传输的是“帧”，帧里面是有目标主机的MAC地址的。
-a：通过询问 TCP/IP 显示当前 ARP 项。如果指定了 inet_addr，则只显
指定计算机的 IP 和物理地址。
-g：与 -a 相同。
inet_addr：以加点的十进制标记指定 IP 地址。
-N：显示由 if_addr 指定的网络界面 ARP 项。
if_addr：指定需要修改其地址转换表接口的 IP 地址（如果有的话）。如果不存在，
将使用第一个可适用的接口。
-d：删除由 inet_addr 指定的项。
-s：在ARP 缓存中添加项，将 IP 地址 inet_addr 和物理地址 ether_addr 关联。
物理地址由以连字符分隔的6 个十六进制字节给定。使用带点的十进制标记指定
IP 地址。项是永久性的，即在超时到期后项自动从缓存删除。
ether_addr：指定物理地址。

Arp工作原理：
主机10.1.1.1要同10.1.1.2通信，首先查找自己的ARP缓存，若若没有10.1.1.2的缓
存记录则发出如下的广播包：
“我是主机我是主机10.1.1.1,我的MAC是00-58-4C-00-03-B0,IP为10.1.1.2的主机请告之你
的MAC来”
Ip为10.1.1.2的主机响应这个广播，应答ARP广播为：
“我是10.1.1.2，我的MAC是0E-59-4C-00-33-B0“
于是，主机10.1.1.1刷新自己的ARP缓存，然后发出该IP包.
7、Telnet命令的使用，如图所示：
注释：Telnet是传输控制协议／因特网协议（TCP／IP）网络（例如Internet）
登录和仿真程序。它最初是由ARPANET开发的，但是现在它主要用于Internet会
话。它的基本功能是，允许用户登录进入远程主机系统。起初，它只是让用户的本
地计算机与远程计算机连接，从而成为远程主机的一个终端。它的一些较新的版本
在本地执行更多的处理，于是可以提供更好的响应，并且减少了通过链路发送到远
程主机的信息数量。
(1)例如：如果你在家向远程你在学校的机器可以以下设置一下
在做面上右击“我的电脑”选择“管理” 如图：

双击用户如图：

在Adminsitrator上右击——选择——“设置密码”弹出对话框，单机继续给用户设置密码这样就可以了。
(2) 远程计算机
单击“开始”——“程序”——“附件”——“远程桌面连接”。
弹出对话框。如图：

在计算机处输入你要远程计算机的IP地址。
单击“链接”按钮就可以了

输入“用户名”然后输入“密码”单击确定就可以了。如图：
