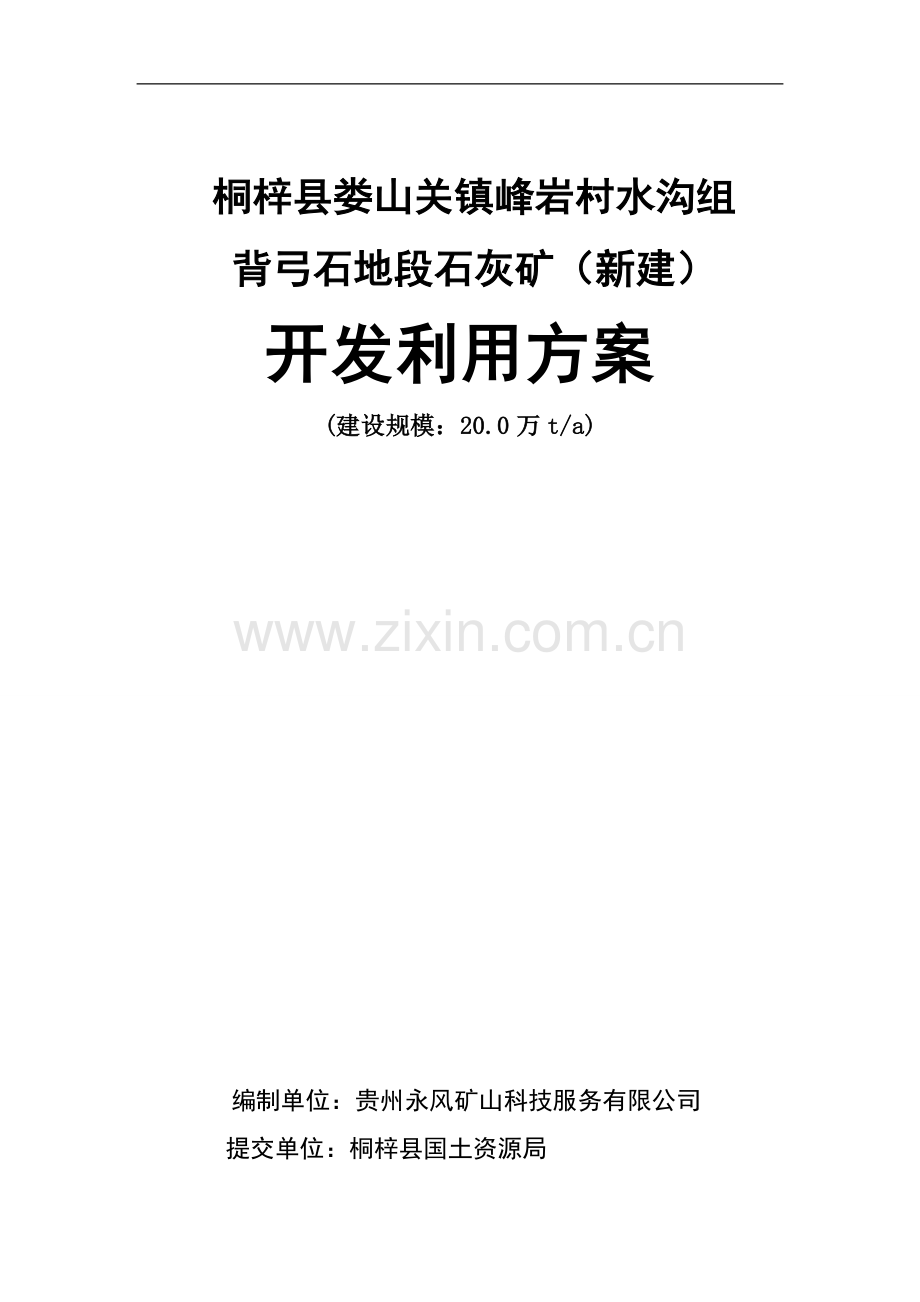

桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿（新建）开发利用方案(建设规模：20.0万t/a) 编制单位：贵州永风矿山科技服务有限公司提交单位：桐梓县国土资源局提交时间：二一六年五月桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿（新建）开发利用方案（建设规模： 20.0万t /a） 设 计： 审 核： 项目负责人： 单位负责人： 编制单位：贵州永风矿山科技服务有限公司报告编号：FK131160516提交单位：桐梓县国土资源局提交时间：二一六年五月目 录1 概 述11.1矿区位置、交通、隶属关系及企业性质11.2矿山现状31.3编制依据32 矿产品需求现状和预测52.1矿产品市场需求情况和预测及加工利用趋向52.2价格分析53 矿产资源概况73.1矿区总体概况74 主要建设方案的确定104.1开采方案104.2防治水方案145 矿床开采155.1露天开采境界的确定155.2确定露天采场最终边坡要素155.3采矿方法165.4矿山开采设备195.5供水、洒水、防尘、排水、供电、通信206 选矿及尾矿设施226.1选矿方案226.2选矿回收率226.3综合利用226.4尾矿设施227 环境保护237.1方案采用的环境保护标准237.2矿山开采阶段采用的环境保护措施247.3砂石加工阶段采用的环境保护措施247.4矿区环境监测及治理257.5矿山地质环境影响现状评估257.6矿山地质环境影响预测评估267.7水土保持和土地复垦方案278 矿山安全298.1建立健全安全生产管理保障制度298.2开采安全措施308.3运输安全措施318.4火工品管理及爆破安全措施328.5机械使用安全措施338.6电气安全358.7其它安全措施379 投资估算及经济评价389.1经济技术389.2 经济技术评价4110 开发利用方案简要结论4310.2矿山设计生产规模及服务年限4310.3产品方案4310.4工业场地及开拓运输方案4310.5开采工艺4310.6对工程项目的扼要评述4310.7存在的主要问题及建议44附图： 1、地形地质及工程总平面布置图 （1：2000） 2、露天开采最终境界平面图 （1：2000） 3、矿山地质及最终边坡剖面图 （1：2000） 4、采矿方法标准图 （示意图） 附件：1、桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿开发利用方案委托书；2、设计资质证书。桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿（新建）开发利用方案1 概 述1.1矿区位置、交通、隶属关系及企业性质1、矿区位置、交通桐梓县娄山关镇峰岩村水沟组背弓石地段石灰岩矿山位于桐梓县城45方位，行政区划隶属娄山关镇峰岩村水沟组。矿山在平面上呈五边形展布，经纬度极值为：东经：10652461065253, 北纬：280600280608。矿山邻近乡村公路且有简易矿山公路，交通方便（详见交通位置图）。2、企业性质企业性质：该矿山为新建矿山，现还未确定采矿权人，企业性质未定。图1 背弓石地段石灰矿交通位置图3、矿区范围根据桐梓县国土资源局批准设置的采矿权范围，该矿山矿区范围由5个拐点坐标圈定，详见表1-1：表1-1 拟设背弓石地段石灰矿矿区范围拐点坐标表1980西安坐标系序号XY13110352.6536390014.8123110308.6236390080.8633110235.9336390074.9243110108.7336390008.5253110118.5236389890.75面积：0.0246km2,采矿标高：13431274m1.2矿山现状矿山为新设采矿权的矿山，矿山西部有部分老采空区。1.3编制依据1、编制委托书关于编制桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿（新建）开发利用方案委托书。2、地质资料及有关矿山基础资料由中化地质矿山总局贵州地质勘查院2016年3月编制提交的桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿地质简测报告及审查意见。3、法律法规（1）、国务院“矿产资源开采登记管理办法”；（2）、国土资源部，国土资发199998号 “矿产资源开发利用方案编写内容要求”；（3）、中华人民共和国矿山安全法（主席令第65号文，1993.5.1）；（4）、中华人民共和国安全生产法（主席令第70号文，2014修订版）；（5）、中华人民共和国矿山安全法实施条例（劳动部令第4号，1996.10.11）；（6）、中华人民共和国矿产资源法（主席令第37号文，1986.4.12）；（7）、矿山生态环境保护与污染防治技术政策（环发2005109号）。4、规范及标准（1）、爆破安全规程（GB6722-2014）；（2）、金属非金属矿山安全规程(GB164232006)；（3）、采矿手册冶金工业出版社，1991；（4）、采矿设计手册中国建筑工业出版社；（5）、矿产资源综合利用技术指标及其计算方法（DZ/T0272-2015）；（6）、国家安全生产监督管理总局令第39号小型露天采石场安全管理与监督检查规定；（7)、非煤矿山企业安全生产十条规定（国家安监总局第67号令）。5、其它本公司设计人员2016年5月1日在该矿山进行的实地勘察及所了解到的矿区范围内的工程地质、水文地质条件、居民区分布、电源、水源及交通现状等资料。442 矿产品需求现状和预测2.1矿产品市场需求情况和预测及加工利用趋向1、矿产品现状随着桐梓县经济的发展，当地市场对建筑用砂石的需求量相对有所扩大。石灰岩是砂石生产的重要原料，当地及周边房屋建筑及公路、桥梁、水库等基础设施的建设，对建筑用砂石有着良好的市场需求。为满足建筑市场对建筑用砂石的需要，该矿山在矿区范围内开采石灰岩加工生产砂石产品，用于当地及周边基础设施。因此该矿区未来开采生产的建筑用砂石有着较好的市场需求。2、矿产品加工利用趋向矿山采下的石灰岩矿石采用颚式破碎机及锤式破碎机等加工机械 ，破碎后加工成五眼砂、七眼砂及碎石直接销售给客户。3、当地近远期需求量及主要销向预测随着当地经济的发展，房屋建筑及公路等各种建设的需要，近期当地市场对砂石等建材原料的需求量相对有所扩大，砂石价格稳中有升。该新建矿山生产砂石主要用于当地房屋建筑及公路、桥梁、水库等基础设施建设，随着桐梓县经济的发展，当地公路交通等各种基础设施逐步建设和完善的需要。未来市场对建筑建材的需求量越来越大，建筑用砂石价格也将逐步上升，该矿山生产砂石可通过方便的交通销往当地村镇及附近的区域。近、远期市场前景皆较好。2.2价格分析1、矿产品价格现状根据桐梓县各地矿山建筑用砂石实际销售价格，该区每立方米细砂、中砂销售价在60元左右（出厂价）；粗砂每立方米销售价在45元左右；碎石每立方米销售价在35元左右。但各地砂石销售价格也略有差异，总体市场价格表现较稳定。2、矿产品价格稳定性及变化趋势根据当地灰岩砂石实际生产经营情况，各类建筑用砂石原料销售价格在40元65元每立方米之间（平均在55元每立方米左右），各地砂石销售价格略有差异。但随着当地经济的发展，地方工业、城市建设及民用建筑等各类基础设施工程的增加，近期当地市场对砂石等建材原料的需求量相对有所扩大，砂石价格也呈稳中有升趋势。该矿山生产砂石主要用于当地房屋建筑及公路、桥梁、水库等，是当地各类基础设施建设必需建筑材料。随着桐梓县经济的快速发展，当地公路、桥梁等各种基础设施逐步建设和完善，未来市场对建筑建材的需求量将越来越大；建筑用砂石价格也将逐步上升，该矿山生产砂石可通过方便的交通销往当地村镇及附近的区域，远期市场前景较好。3 矿产资源概况3.1矿区总体概况1、矿区总体规划情况为统一开发、合理利用当地矿产资源，根据当地整合方案，桐梓县登记砂石土矿山共65家，至2015年底，已经有63家签定整合协议，整合后将减少为42家。其中有2家还处在协商阶段，本矿山属于桐梓县规划内的新设矿权矿山，矿界与周围矿山无重叠。2、矿区矿产资源概况根据中化地质矿山总局贵州地质勘查院2016年3月编制提交的桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿地质简测报告，截止2016年2月31日止，桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿矿山范围内1343+1274m标高段石灰岩矿资源量（333）266.15万t。其中推断的内蕴经济资源量（333）257.83万t；采空区消耗资源量8.32万t。1、矿床地质特征及构造特征（1）地层1）第四系（Q）主要分布在矿山内的岩溶低洼地带。为黄色粘土，夹碎石团块，厚度约为05m。2）二叠系中统栖霞组(P2q)主要岩性灰色、深灰色中厚层粗晶灰岩、燧石结核灰岩，方解石脉发育，局部夹少量白云质灰岩。（2）构造矿山范围内构造简单，总体呈向北西倾斜的单斜构造，地层倾向为279，倾角33。调查范围内未见断裂构造，在近地表仅见小规模的节理裂隙。（3）矿体特征及规模矿山内矿石为沉积矿产，赋存于二叠系中统栖霞组灰岩中；矿体仅一个；总体构造简单，为缓倾斜矿体；分布于矿山范围内。该区为海相沉积，其岩性、岩相稳定，结构简单，呈层状产出。分析试验结果为：CaO含量为48.2850.85,平均为49.56；MgO含量为0.814.58,平均为0.66； SiO2 含量2.68。灰岩矿达到建筑材料使用要求，可作为碎石块、石粉出售。（4）矿石特征矿石以灰色、深灰色中厚层状灰岩为主，矿石矿物主要为方解石，其次为石英、白云石及少量铁质等矿物；风化程度为弱风化，岩石新鲜、坚硬、性脆、机械强度高，饱和单轴抗压强度一般大于40Mpa，近地表部分，岩溶发育。2、矿床开采技术条件及水文地质条件（1）工程地质条件矿山内第四系粘土夹燧石结构松散，力学性质差，栖霞组灰岩质地坚硬，抗风化能力强，力学性质好，岩层结构稳定，边坡稳定性较好。但是该区节理裂隙发育，在降雨、风化及人为工程活动影响下，易形成滑坡、崩塌等地质灾害，在矿山生产开采过程中，要加强戒备。（2）水文地质条件桐梓县娄山关镇峰岩村水沟组背弓石地段石灰岩矿山在区域水文地质单元中处于补给区位置，地表水主要靠大气降水补给，最高海拔为1343m,最低海拨标高矿山南面边界，标高为1274m ,地势相对较低，有利于地表水排泄。二叠系中统栖霞组灰岩虽为含水层。但由于矿山范围接受地表水补给的面积小，且该灰岩矿山地势有利于地表水的排泄而不利于地下水的形成，经实地调查，该矿山范围内无泉水出露。矿体出露在最低侵蚀基准面上，自然坡度较大，滞水性较差，具有特殊的地理位置和优良的排水条件。根据冶金、化工石灰岩及白云岩、水泥原料矿产地质勘查规范（DZ/T02132002），将矿山水文地质条件划分为简单类型。（3）环境地质条件根据中国地震动参数区划图（GB183062001）及贵州省地震烈度新区规划的通知（黔城设通发1992230号），该区地震烈度小于度，地震动峰值加速度为0.05g。矿山地处荒山，岩石裸露、植被覆盖少，主要为灌木丛，但开采面积小，不会造成大面积植被破坏，采掘的主要对象为灰岩，采用人工爆破露采，对地下水污染较小，虽然爆破时有一定的粉尘，对地表水体有一定污染，但远离城镇，又有自然山峰作屏障，污染较小。经本次实地调查，尚末发现崩塌、滑坡等地质灾害现象。今后开采时需要按一定的坡度进行分段规划开采，采场闭坑停采时需将采掘形成的边坡放缓，以避免崩塌、滑坡等不良地质现象的产生。（4）开采技术条件小结矿山灰岩矿层赋存于二叠系中统栖霞组地层中。矿山水文地质条件简单，参照矿山水文地质工程地质勘探规范(GB12719-91)的相关要求,本矿山水文地质勘探类型为第二类型。矿山工程地质条件、环境地质条件简单。3、设计利用矿产资源储量根据中化地质矿山总局贵州地质勘查院2016年3月编制提交的桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿地质简测报告，截止2016年2月31日止，桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿矿山范围内1343+1274m标高段石灰岩矿资源量（333）266.15万t。其中推断的内蕴经济资源量（333）257.83万t；采空区消耗资源量8.32万t。4、对地质勘查报告的评述方案编制依据的地质资料为桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿灰岩矿地质简测报告，由具有勘查资质的中化地质矿山总局贵州地质勘查院2016年3月编制，该报告已由桐梓县国土资源主管部门备案。报告初步查明地层岩性及地质构造，初步查明石灰岩矿层的产出分布及矿石基本特征；大致了解水、工、环地质条件，并按相关规定估算资源量。该矿山采矿体层位稳定，构造不发育，水文地质简单、工程地质条件简单、环境地质条件简单。根据报告提供的矿山资源量，保有资源量（333）257.83万t，桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿地质简测报告基本满足本开发利用方案编制的需要。 4 主要建设方案的确定4.1开采方案1、建设规模及产品方案（1）建设规模根据中化地质矿山总局贵州地质勘查院2016年3月编制提交的桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿地质简测报告及专家评审意见；截止2016年2月31日，桐梓县娄山关镇峰岩村水沟组背弓石地段石灰矿矿山范围内1343+1274m标高段石灰岩矿资源量（333）266.15万t。其中推断的内蕴经济资源量（333）257.83万t；采空区消耗资源量8.32万t。根据当前建筑石料用灰岩市场需求、现有资源量、矿山服务年限等情况，矿山生产规模按20.0万t/a设计。（2）产品方案矿山产品方案为：开采建筑石料用石灰岩，主要加工生产建筑所用石料、五眼砂、七眼砂或碎石和块石。2、开采资源储量的确定（1）设计利用资源量矿山保有资源量257.83万t。根据矿山实际地形，通过作剖面图可知，矿山开采完毕后，将在矿区四周形成最终边坡，通过CAD软件读取最终边坡截面积乘以边坡长度，得出最矿山开采完毕后，需留设的最终边坡压占矿量共计为13.68万t。即矿山设计利用资源量应为:257.83-13.68=244.15万t。（2）可采储量可采储量= 矿山设计利用资源储量-采矿损失量采矿损失量含边角损失和开采装运损失，根据估算，矿山采矿损失量约为12.41万t。则可采储量为244.15-12.41=231.74万t。（3)开采回采率：回采率=（可采储量设计利用资源储量）100% =（231.74244.15）100%95%。（4）矿山服务年限矿山生产规模为20.0万t/a。矿山可采储量231.74万t，服务年限为：TQkA式中：Qk可采资源储量，万t； A矿山设计规模，万t/a；TQkA231.742011.6（a）矿山按20.0万t/a的生产能力开采，服务年限约为11.6a，符合要求。3、矿床的开采方式由于矿体大部分直接出露地表，且覆盖层薄，其剥采比经概略估算为0.01:1，适用于露天开采，设计采用露天开采方式。4、开拓运输方案及工业场地选择（1）开拓方案比较影响开拓方法选择的因素主要有自然地质条件、生产技术条件、经济条件因素等。根据矿区自然地形、开采高度等实际情况，该矿山可采用的开拓方式有溜槽开拓方式和公路开拓方式两种。方案一：溜槽开拓方式矿区设置一个采区开采，溜槽沿山体布置，首采工作面布置于矿区东部山头。溜槽顶部在矿区东部山顶处首期开采平台。底部延伸至矿区储矿场地，溜槽与各开采分段相连，上部设挡车梁，下部设挡石墙。挡石墙规格为长44m，高3m,上部厚2m，下部厚5m。溜槽宽35m，深2m，挡石墙距溜槽底部10m。溜槽下部公路宽度46m，最大纵坡度不超过9%，最小曲率半径不低于15m。从工业场地穿过矿区布置上山简易公路到达采区，宽度34m，用于人员上下及矿山设备运输。各分段采下的矿石用挖掘机倒推至溜槽边卸入溜槽自溜而下。溜槽下部再用装载机装入汽车运输至破碎场地，最后矿石经破碎后装车向外运输。方案二：公路开拓方式矿区设计公路由工业场地沿山体以S形绕行至矿区东部山顶处首期开采平台，公路宽度不小于5m，最大纵坡度不超过9%，最小曲率半径不低于15m。矿山采下矿石经装车，由汽车运至工业场地破碎加工场破碎，矿石破碎后经挖掘机或装载机装入汽车向外运输。表4-1 开拓方案比较表方案方案一方案二开拓方式溜槽开拓方案公路开拓方案优点运输线路较短，运输设备投入较低。矿区地形布置公路较容易，且易维护。缺点矿区地形坡度较陡且高差大，布置溜槽难度大，且安全性差，溜槽不易维护等。运输线路长，运输设备投入较大。方案比较经比较，结合矿山实际地形情况，方案二更适合该矿露采条件。方案选择方案二（2）开拓运输方案矿山开采深度为+1343m+1274m，开采深度69m。根据本矿山地形条件，本矿山选择方案二，采用公路开拓运输方案。为保证安全开采，按国家安监总局39号令等要求，本矿山设计采用露天自上而下分期台阶式开采（首期开采范围为+1343m+1304m之间范围，开采高度39m，后期开采+1304m+1274m之间范围，开采深度30m）。因本矿的矿岩稳固性较好，设计开采台阶高度为10m。矿区设置一个采区投产，本着“先采资源较好矿体”的原则，首采面布置于矿区北部山头+1334m处，先将矿区北面山体资源开采完毕后，再开采矿区南面山体资源。投产时开拓公路自矿区工业场地沿地形绕至投产时期首采面+1334m标高，公路成弧型与等高线小角度斜交，连接各装运平台，随着开采标高的下降，上部开拓公路逐步消失，运输线路逐渐变短。各分层采下的矿石采用装载机装矿、载重汽车运输至破碎加工场地进行破碎。矿区公路宽度为45m。最大纵坡度不超过9%，回头最小曲率半径不低于15m。矿山采用自上而下分期台阶式开采，打眼放炮落矿。对采场表面层经清理、整治及清除危岩等工序后，沿山坡地形等高线，从上至下开采，各水平工作面推进方向由上盘向下盘推进。本矿山设计采用自上而下分期台阶式开采，每个台阶的宽度始终保持不小于4m。在矿区地势平缓的地方布置上山简易公路，用于挖掘机、汽车等开采及运输设备上下。采场运输：采场采用挖掘机装矿，汽车运输。挖掘机将矿石装至汽车由采场运输至工业场地破碎加工场，破碎后由装载机装车外运出售。外部运输：矿山可修筑进场公路与己有乡村公路相通，交通方便。破碎后的矿石在场内经采用装载机装车向外运输销售。（3）工业场地选择根据地形条件及设计生产规模，本矿山设计1个工业场地，布置在矿区外西侧地势平缓地带。工业场地内设有配电室、值班室、破碎打砂场、堆矿场、临时排土场等。5、生产能力验算（1） 年剥采总量为：Aa= A（1+n）=20(1+0.01)=20.2（万t）式中：Aa年矿岩总生产能力（万t）；A年矿石生产能力（万t）；n剥采比。（2）生产能力验算 按年工作日300天计算，生产不均衡系数取1.1，则每天产量为：200000/3001.1=733t。按可布置的挖掘工作面数目确定可能达到的生产能力A=NnQqA=11700300=21(万t/a)式中: A露天矿矿石年产量（万t/a）；N一个采矿阶段可布置的采矿点数目；n工作班次；Q采矿点生产能力（t/班）；q有效年工作日。每天需打炮孔量: 单孔崩矿量按85.86m3(换算为223.24t)计，按每天产量733t计，经计算n3.3个，每天需打4个炮孔。经测算，可以满足年采剥总量20.0万t/a的要求。4.2防治水方案1、矿山排水方案矿山为露天开采，最终开采标高+1274m位于当地最低侵蚀基准面之上，采场内无地下水涌出，采场积水主要来自大气降水，受季节气候影响较大，采坑（场）排水可利用采区底部的自然坡度（3）自流排泄。2、防治水措施(1)矿山采场排水在露天采场顶部周围修筑截排水沟，防止地表水直接进入露天采场。(2)工业场地排水在工业场地内修筑截排水沟，并形成畅通的系统，确保工业场地不积水即可。5 矿床开采5.1露天开采境界的确定采用境界剥采比不大于境界剥采比的原则，充分利用矿产资源，发挥露天开采的优越性确保矿床开采费用最小。 用地质横剖面作图法并结合采场实际开采情况，粗略估算本采场采剥比约为0.01：1（即每采出1m的矿石约需剥离0.01m的岩土）。露天开采以矿区划定的范围，上部境界以矿界范围内所采矿体的最大开采边界为限，下部境界以台阶边坡角70，考虑安全平台及清扫平台的宽度，作最终边坡线和许可最低开采标高平面相交，求作下部境界，本采场开采完毕后,仅在矿区西侧及东侧边界留下少量边坡,最终边坡角不大于52，最终境界底部宽度最小处不低于30m。5.2确定露天采场最终边坡要素1、最终边坡要素（1）设计开采标高矿山设计最高开采标高为+1343m，最低开采标高为+1274m。（2）台阶高度和台阶坡面角的确定台阶高度和台阶坡面角根据岩石的性质、岩层倾角、台阶高度以及爆破方法等因素，台阶高度设计为10m，台阶坡面角为70。（3）凿岩平台宽度：最小凿岩平台宽度不得低于4m；（4）最小装运平台宽度的确定本矿采用机械装矿，装运平台在正常生产时，允许的最小的平台宽度可根据下式确定：工作面采用折返调车单点装车，最小装运平台宽度：WminRd/2Le82.3/25216.15（m）式中：Wmin最小装运平台宽度（m）；R汽车最小转弯半径，取8.0m；d车体宽度，最2.3m；L车辆长度，取5.0m；e汽车距装运平台坡底线的安全距离，取2.0m。经计算，最小装运平台宽度Wmin取17.0m。（5）安全平台和清扫平台最小安全平台宽度由岩石的性质、岩层倾角、台阶高度以及采矿方法、装车方式等因素综合确定，结合本岩体稳定性，安全平台宽度不小于4m(安全平台分别位于+1294m、+1304m、+1324m、+1334m)。为防止开采下部矿石时上部落石伤人，应派相关人员定期对上部落石进行清扫，因此上部需设置清扫平台，人工清扫平台每2个台阶设一个，其宽度不小于6m。根据实际情况，在+1284m、+1314m标高设置清扫平台。2、最终边坡角的确定本设计的露天开采上部境界以矿界范围内所采矿体的最大开采边界为限，下部境界以台阶坡面角70作台阶边坡线并根据最小安全平台宽度、清扫平台宽度要求确定最终边坡角。最终边坡角应该根据边坡的岩石性质、地质构造和水文地质条件，并考虑安全稳定因素及布置运输系统的要求来确定。在保证生产需要和安全的前提下，最终边坡角尽可能大些；该矿矿体均出露于地表之上，根据作图求得本矿最终边坡角最大为52。5.3采矿方法1、开采顺序矿山开采方式主要为中深孔爆破开采，在清除表层盖山后，按10m台阶自上而下台阶式进行中深孔松动爆破开采。2、开采工艺矿山按10m台阶自上而下进行中深孔松动爆破开采。工艺流程如下：A、作业面安全检查；B、打眼、装药；C、爆破前安全警戒线；D、一次爆破或分段爆破；E、采场运输至破碎场地加工 ；F、开采过程中剥离的少量废石可用于平整场地、修补矿山运输公路。少量废土单独堆放，对排土进行定期清理，便于开采后复垦，绿化环境。3、爆破方案以下计算只供参考，生产过程中应根据实际情况进行调整，建议业主委托有资质的单位进行爆破设计。本设计采用中深孔爆破，考虑到实际生产过程中便于操作，经济实用的原则，拟选用KQZ-90型中深孔凿岩机。其穿孔台班效率可以达到40.0m，所需钻机数量为： （2000002.6）/(120002.84(1-0.1)2.5（台）式中：N所需设备数量，台；Q矿山规模，m/a（矿石比重为2.6，生产规模为20.0万t/a，换算为m/a）；q凿岩机台年穿孔效率，按年穿孔300d计，即12000.0m；p每米炮孔爆破量，m/m；（其数据参照下面的爆破计算）；e废孔率，%。本矿配备拟选用KQZ-90型中深孔凿岩机3台能够满足生产需求。（1）钻孔深度（L）指炮孔底至工作面的垂直距离，合理的炮孔深度，应根据工艺要求及矿体围岩性质，厚度及赋存状态有关。炮孔深度根据台阶高度、台阶坡面角确定：（10+1.8）/sin7012.2（m）式中：H分台阶高度：取台阶高值10.0m；台阶坡面角，取70；h钻孔超深，取h1.8m。（2）炮眼直径（D）D由选用钻头直径（6080mm）确定，取D60mm；（3）最小抵抗线（W）本方案设计选择中深孔爆破，电雷管起爆的方式。根据采矿设计手册：最小抵抗线按孔径的2530倍确定。本矿最小抵抗线按孔径的30倍确定，孔径取60mm。最小抵抗线：W（2025）d300.061.8（m）（4）孔距（a）amw（1.01.5）1.81.82.7m式中：m系数，一般m1.01.5。坚硬岩石取系数下限，则a1.8m。（5）排距（b）b（0.81.0）a1.01.81.8（m）（6）堵塞长度（i2）堵塞长度按30倍炮孔直径计：300.06=1.8m，取1.8m。（7）单孔装药量（q）QVq1.81.8100.3511.34（kg）式中：V每炮眼爆破岩体体积，m3；q炸药单耗，取0.35kg/m3。（8）达到设计产量每日所需炮孔数（n）年工作日按300天计算，生产不均衡系数取1.1，则每天产量为：2000003001.12.6282（m3）单孔崩矿量：1.81.8102.6585.86（m3）N282/85.86=3.28（设计取4个）（9）达到设计产量每日所需炸药量（M）MQn11.34445.36（kg）（10）爆破个别飞散物的安全距离爆破时个别飞散物的飞行距离受地形、风向和风力、堵塞质量，爆破参数等影响，一般按经验公式计算：Rf（40/2.54）D94.49（m）式中：Rf爆破个别飞散物的安全距离，m。D炮孔直径，取6.0cm。根据爆破安全规程（GB67222014）的规定，大块岩石破碎用挖掘机配破碎锤破碎。5.4矿山开采设备矿山设备主要有装载机、空压机、凿岩机、破碎机、打砂机、汽车、变压器、挖掘机。1、凿岩设备根据矿区范围内矿岩性质，矿山采用中深孔爆破，选用KQZ-90支架式潜孔钻机，配备一字型钻头，空心六棱钢钎，钎头直径6090mm。2、供风设备设计选用JG75A空压机供风。3、破碎设备设计选用PE-1000*1200型颚式破碎机及PF-1315反击式破碎机以及PCL-1250打砂机对矿石进行破碎加工。4、装矿设备采剥平台内设计采用挖掘机装矿，挖掘机型号为PC30，场外采用装载机装矿，装载机型号ZL30。5、运输设备矿石采用公路开拓，设计采用汽车运输。根据矿山生产能力及作业条件，主要采掘设备见表5-1：表5-1 矿山主要设备配备表名称规格型号单位数量设备总工率备注变压器S11型调容式节能变压器台1630kv.A1台新购空压机JG75A台2110新购凿岩机KQZ-90支架式台3新购挖掘机ZX450H台2新购装载机ZL-50C台1新购自卸汽车25t辆4新购皮带输送机300mm条840KW新购给料机GZX1149台117KW新购颚式破碎机PE10001200台2新购振动筛4YA1860台230KW新购反击式破碎机PF-1315台2220KW新购制砂机PCL-1250台190KW新购电控柜台2照明及其他15KW总计522根据矿山电力负荷，取矿山电器设备同时工作时的需用系数0.85，变压器功率因数0.8，则变压器额定功率为：5220.850.8=554.625（kw），根据计算，矿山配备1台630KVA变压器可以满足矿山生产生活用电需要。5.5供水、洒水、防尘、排水、供电、通信1、供水、洒水矿山用水水源可引附近山泉水，能满足矿山生产用水需求。矿区内采用钢管埋地敷设或移动软管，管道敷设尽量避开从采矿区内穿过，采用水泵抽水至蓄水池和移动水箱，水源充足，能够满足矿山生产需求。设计在矿区北部首采面山头+1338m布置移动水箱，容积2m3，主要用于采场凿岩、爆堆防尘洒水。在工业场地修筑蓄水池，容积30m3，池底标高约+1272m，作为工业场地防尘洒水和消防水源作为工业场地防尘洒水和消防水源。选用IS50-32-250型离心泵2台作为辅助供水设备。2、防尘工业场地防尘洒水由蓄水池敷设水管至破碎平台、装载点、传送运输点等。主管采用DN50无鏠钢管两趟，支管采用DN25无鏠钢管，喷雾器推荐选用PV1型喷雾降尘装置。采场防尘洒水直接由移动水箱敷设DN25的焊接钢管或PPR胶管。3、排水在采场边缘顶部开挖排水沟，防止地表水直接进入采场，在各采场台阶工作面应开挖边坡排水沟，矿山采场积水可沿排水沟自行流出采场。工业场地排水，在工业场地周边挖排水沟，防止山水直冲工业场地。排水沟规格需根据矿山具体位置等实际情况确定，对汇水面积较小的地段，采用上宽0.4m,下宽0.3m，深0.3m的梯形防排水沟，对汇水面积较大的地段，采用上宽0.61.0m，下宽0.50.6m，深0.51.0m的梯形防排水沟。4、供电矿山生产生活用电可直接从附近的农网10KV农网T接，用于安装动力线路及设施设备。矿山主要用电设备为空压机、破碎、照明等，根据矿山电力负荷，选用1台630kv.A变压器给矿山供电。5、通信 矿山通信可采用程控电话进入公用电讯网或无线通讯方式，实现矿山与外部的通讯联系。移动通信网络已覆盖矿区内，通讯联络方便。6 选矿及尾矿设施6.1选矿方案 采场主要地层为二叠系中统栖霞组(P2q)灰岩，少量浮土与岩石很容易区别，人工剥离浮土后即为可采矿，经简单手选后即可直接利用。6.2选矿回收率该矿（矿产）开采矿种为石灰岩，经简单手选后即可销售，无需选矿，故不再计算选矿回收率。6.3综合利用率根据地质报告，矿山没有共伴生资源，故不再计算综合利用率。6.4尾矿设施矿山开采的建筑用石灰岩矿可全部出售，没有尾矿，设计在矿区工业场地附近设置临时排土场堆放开采剥离表土，用于矿山开采完毕后矿山植被恢复和土地复垦。7 环境保护根据中华人民共和国宪法第九条关于“禁止任何组织和个人用任何手段侵占和破坏自然资源”。第二十六条关于“国家保护和改善生活环境和生态环境，防止污染和其他公害”的规定以及中华人民共和国环境保护法第二十四条关于“必须把环境保护工作纳入计划，建立环境保护责任制度，采取有效措施，防止在生产建设中产生的废气、废水、废渣、粉尘、恶臭气体、放射性物质及噪声、振动、电磁波辐射等对环境的污染的危害”等规定，必须加强对开采人员环境保护意识的教育。环境保护是国家的一项基本国策，为避免矿山采矿对环境造成影响，必须坚持开采与治理相结合的方针，对废弃矿渣和可能因开采引起的地质灾害必须采取切实有效、可靠的防治措施及工程治理，同时在开采过程中产生的粉尘、噪声、燃烧产生的有毒气体等必须采取相应的预防措施，避免对工作人员构成危害。应加强生产人员对环境保护的有关法律、法规知识的学习。 7.1方案采用的环境保护标准1、环境标准（1）大气：环境空气质量标准（GB30951996）中二级标准；（2）地表水：地表水环境质量标准（GB38382002）中类标准；（3）地下水：地下水质量标准（GB/T1484893）中类标准；（4）噪声：城市区域环境噪声标准（GB30961993）中2类区标准。2、排放标准（1）污水综合排放标准（GB89781996）的一级标准；（2）分散产尘点：大气污染物综合排放标准（GB162971996）无组织排放监控浓度限值；（3）建筑施工场界噪声限值（GB1252390）和工业企业厂界噪声标准(GB1234890)二类标准；（4）固体废弃物：危险废物鉴别标准（GB85.31996）。 7.2矿山开采阶段采用的环境保护措施矿山剥离过程中产生的表土和废石，临时堆放于矿区西侧临时堆土场处，进行集中堆放，表土可作为矿山闭坑后复垦。开采区内多为灌木林，无大的树木，不用移栽保护。爆破方式采用控制爆破，降低用药量并在爆破时洒水控制，减少扬尘量；爆破采用多孔微差挤压爆破，降低二次爆破频率，减少粉尘飞扬。矿区露天开采，扬尘和粉尘产生量较大，应勤于洒水抑尘，有效控制产尘量，尽量减少扬尘的散布面积。 7.3砂石加工阶段采用的环境保护措施 1、粉尘防治 (1)对原料的破碎机或粉碎机的投料口出料口、振动筛上部以及带式输送机转运点等部位设密闭装置或集尘罩，转运点受料处宜设双层密闭罩。将产尘设备用密闭罩罩起来，或制作收尘小室，使罩内形成均匀负压，避免粉尘外逸，或用敞口吸气罩形成吸捕气流，将暴露的尘化区控制在狭小范围内，使携尘气流被吸捕抽走，通过除尘器净化后经排气筒(或烟囱)排入大气。 (2)破碎输送除尘系统应采取专业措施。除尘器选用袋式除尘器，除尘布
