光大眼镜厂厂房、办公、宿舍楼工程施工组织设计-学位论文.doc

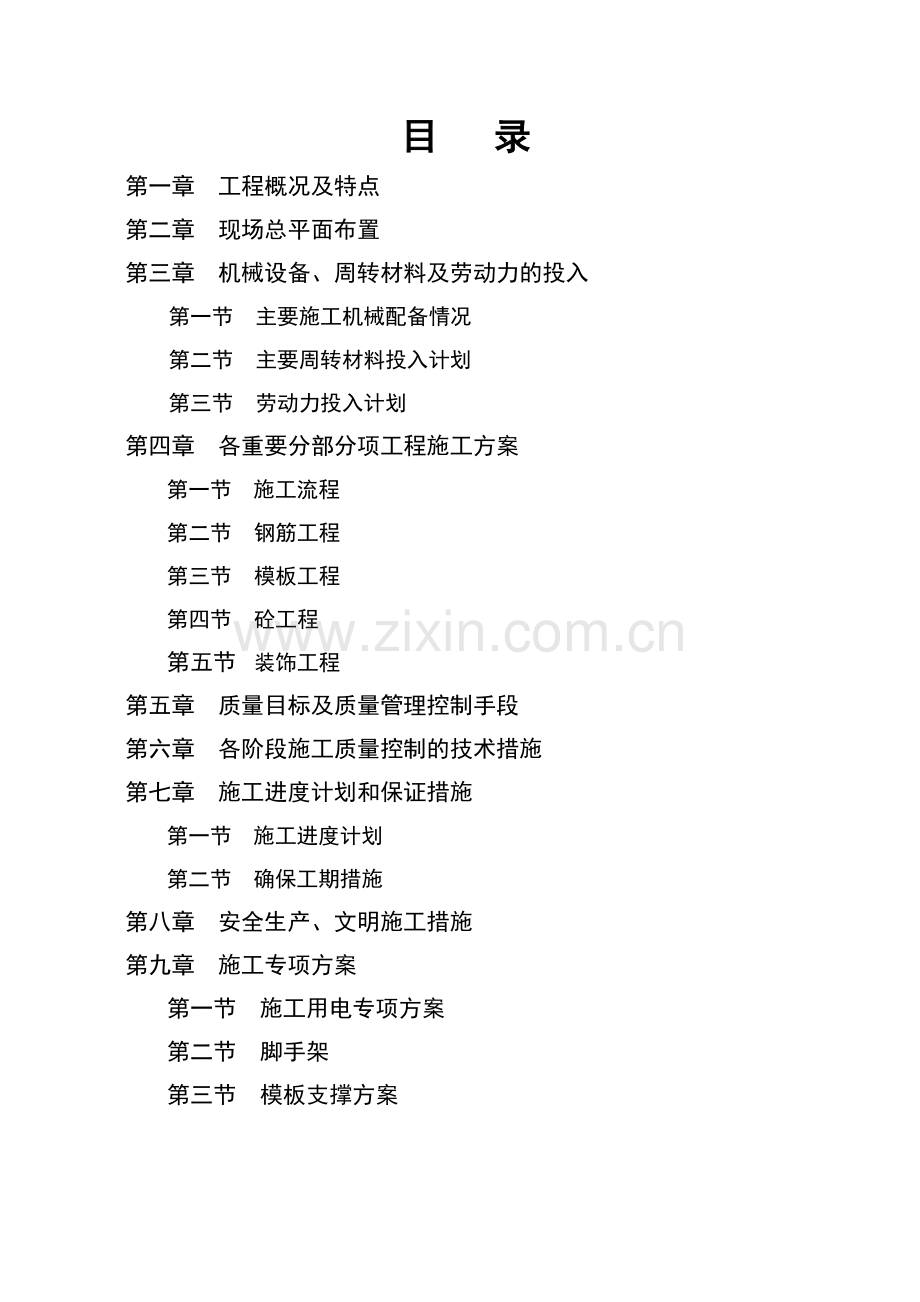

温州光大眼镜厂厂房、办公、宿舍楼工程施工组织设计编制： 审核： 批准：温州市鹿城振华建筑安装工程有限公司目 录第一章 工程概况及特点第二章 现场总平面布置第三章 机械设备、周转材料及劳动力的投入第一节 主要施工机械配备情况第二节 主要周转材料投入计划第三节 劳动力投入计划第四章 各重要分部分项工程施工方案第一节 施工流程第二节 钢筋工程第三节 模板工程第四节 砼工程第五节 装饰工程第五章 质量目标及质量管理控制手段第六章 各阶段施工质量控制的技术措施第七章 施工进度计划和保证措施第一节 施工进度计划第二节 确保工期措施第八章 安全生产、文明施工措施第九章 施工专项方案第一节 施工用电专项方案第二节 脚手架第三节 模板支撑方案第一章 工程概况及特点项 目说 明工程名称温州光大眼镜制造厂设计单位温州市同方建筑设计研究院建设地点鹿城沿江工业园区23地块建筑面积总建筑面积10757m2，其中：宿舍楼3469.563m2，生产车间及办公楼7287.618m2层次宿舍楼6层，生产车间5层0.000相当于黄海高程5.750m（会审后定为5.600m）基础结构预应力管桩，独立承台基础主体结构全现浇框架、填充墙结构外装饰外墙涂料内墙面装饰中级灰砂浆抹灰、打腻子顶棚中级混合砂浆底、打腻子楼地面素砼地面、细石砼楼面门窗塑钢窗、防火门、木门屋面细石砼刚性屋面第二章 现场总平面布置根据业主提供的建筑物总平图与现场踏勘，组织人员经过认真细致的研究，本着“经济、科学、合理、适用、文明”的原则，经济合理，科学利用现场，有利于工程顺利进行，减少二次转运，降低工程成本等，对现场进行了布置具体详见附图施工总平面布置图。一、周边围墙的设置围墙材用水泥砖砌筑，高度为2.2m，沿路边的墙面采用混合砂浆粉刷，并写上企业标语。二、办公、生活临时设施规划将办公室布置在场地东侧围墙边，为二层砖混结构，分别布置由监理、施工方及业主办公室。生活临时设施布置在场地北侧围墙边，为一层砖混结构，分别布置有食堂、餐厅、职工宿舍及浴厕。三、现场进出口的设置主要出入口设置在场地北侧门卫与宿舍中央，大门宽度为六米，以满足车辆运输的需要。四、施工区设施的布置1、物料提升机的布置本工程高度较低，在垂直运输方面主要考虑两台物料提升机，布置位置见平面图。2、其它临时设施的布置在场地中央的空地上布置钢筋加工堆料场；模板加工堆料场；砂、石堆料厂；水泥仓库、材料仓库。砂浆搅拌机分别布置在物料提升机旁。五、现场道路的布置及场地处理为达到文明施工的目的，现场主要道路采用100厚C15砼作硬化处理，方便材料运输车辆通行等各项要求。六、现场安全保卫设施的布置在现场进出口大门处设置门卫，实行24小时值勤。七、施工现场临时用电的布置本工程用电依据现场情况编制现场临时用电施工组织设计，现场临时用电必须符合建设部JGJ46-88、JGJ59-99安全检查标准、施工现场临时用电安全技术规范。现场线路采用架空形式，自配电房引线，沿围墙布置，过大门、道路均架空通过。使用标准配电箱、分配电箱、开关箱、实行TN-S制和“一机一闸、一箱一漏保”制度，现场总配电箱、开关箱均设有匹配漏电保护器，地下室及主体地下室或其他潮湿部位采用低压照明，职工宿舍采用36V安全电压照明。现场用电采用三相五线制，施工现场专用的终端点直接接地的电力线路必须采用TNS接地保护系统，电气设备的金属外壳必须与专用保护零线相接，专用保护零线应由二接地线、配电箱的零线或第一级漏电保护器、电源的零线引出，并按规定色标要求接线。八、施工现场临时用水的布置现场施工临时用水采用DN=50水管。第三章 机械设备、周转材料及劳动力的投入第一节 主要施工机械配备情况施工机械配备计划表机械设备名称功率（KW）数量计划进场时间物料提升机7.52主体开工后开场交流电焊机BX1-1358.71开工后陆续进场高程水泵2DA-84.51开工后陆续进场VN-100型对焊机111开工后陆续进场G-40弯曲机2.81开工后陆续进场350搅拌机7.51开工后陆续进场QJ-40切断机5.51开工后陆续进场HJ1-200A砂浆机2.81开工后陆续进场圆盘锯31开工后陆续进场插入式振动机1.14开工后陆续进场平板振动器PZ-500.53开工后陆续进场手推车30开工后陆续进场施工检测计量器具投入序号名称规格单位数量用途1经纬仪J2台1定位测量，垂直度检测2水准仪台1抄平、沉降观测3测距仪台1水平距离测量4铅 垂10只2竖向测量5砼试模150150只9砼试块制作6砂浆试模70.170.1只9砂浆试块制作7游标卡尺125-150M只2钢筋、电线、铝材检测8台 秤500台1配料计量9钢卷尺50M、30M只各1建筑放样10多功能质检仪2m套2质检用11回弹仪套1检测砼强度12角尺、方格尺套2砼体检查13绝缘电阻摇表只1电气配线检查14接地电阻摇表只1接地保护检查15管道压力泵只1管道严密性检查第二节 主要周转材料投入计划根据本工程的工作量以及工程进度安排，拟投入本工程模板、钢管、扣件等主要周转材料见下表：主要周转材料投入计划表名 称数 量用 途钢框竹胶合板300m2支模钢管200T上部支承，外墙脚手架扣件5250只模板支撑，外墙脚手架竹脚手片1000片围护，脚手架50100方木80m3支模木模板8000m2支模密目安全网6000m2外脚手架及围护第三节 劳动力投入计划根据本工程的具体特点及工期要求，各阶段劳动力投入计划安排如下：劳动力投入计划表工种人数目前在何地计划进场时间计划退场时间结构泥工20在本公司基础开工进场主体结束退场普工15在本公司开工进场主体结束退场一部分，其余竣工退场钢筋工10在本公司开工进场主体结束退场一部分，其余竣工退场架子工5在本公司一层主体开始进场竣工退场结构木工20在本公司开工进场主体结束退场砼工20在本公司开工进场主体结束退场一部分，其余粗装修完后退场装饰泥工30在本公司中间验收后进场竣工前陆续退场装饰木工5在本公司中间验收后进场竣工前陆续退场油漆工3在本公司中间验收后进场竣工前陆续退场电焊工1在本公司开工进场主体结束退场一部分，其余竣工退场后勤人员8在本公司开工进场竣工退场第四章 各重要分部分项工程施工方案第一节 施工顺序根据本工程的特点，将工程主要划分三个部分，基础、主体结构及内外装饰。现将主要部分分项工程简述如下：(桩基专项方案附后)一、基础施工顺序基础工程：桩基施工基础土方开挖砼垫层砌砖胎模绑扎承台及地梁钢筋隐蔽工程验收砼浇捣养护。二、主体结构施工1、主体框架施工投点放线技术复核柱扎筋、预留预埋验收柱封模楼板、梁支模梁、板扎筋、预留预埋验收砼浇筑养护。2、砌体施工清理放线砖砌体、墙内埋管竖向管道安装竖管试压保湿砌竖井墙体。三、室内外装饰1、室内装饰结构处理贴灰饼冲筋立门框、安装铝合金窗各类管道水平支管安装墙面抹灰管道试压墙面喷刷贴面吊顶地面清理做地墙、贴地面花岗岩安门窗、小五金风口、灯具等安装调试清理交工。2、室外装饰结构处理弹线贴灰饼刮底抹灰饰面各面层装饰保养。3、屋面防水：结构处理找平1.5CM厚防水卷材预制架空隔热板。内外装饰工程的关键在于诸工种的协调配合及相互的成品保护。第七章 施工进度计划和保证措施第一节 施工进度计划一、应招标文件要求确定该工程的施工工期为330天。详见附图施工进度计划网络图。二、各阶段的工期控制本工程形象部位施工分为六个阶段：即桩基、基础、主体结构、屋面、装饰工程及扫尾。1、桩基阶段本工程桩基为预应力砼管桩，根据施工图纸所标注各桩的桩径与桩长，经综合考虑，以控制每天完成的桩数来保证全部桩在40天内完成。2、基础施工阶段桩基工程完成后就进入基础土方的开挖及承台、地梁的施工，计划工期为30天。3、主体结构施工阶段在上部结构施工时，主要以每个标准层的施工天数，来控制进度计划。以120天时间完成主体的施工任务。为能使装饰工程有较长的施工期，在主体结构施工时努力提前。4、屋面及装饰阶段在主体结顶后，即可组织室内外粉刷及装饰工程施工，屋面工程完工后，内外装饰全面铺开，工期安排上以外墙装饰为主导工序，计划控制在120天内完成。其中：屋面20天完成，装饰100天完成。在这个阶段应认真组织好土建和安装工序的穿插衔接及紧凑配合，以免拖延工期。5、竣工扫尾安排20天在这个阶段不应松懈，反面应该加紧清理扫尾工作，同时应及时插入附属工程施工，为该工程的早日投入使用提供良好的条件。第九章 安全生产专项方案第一节 施工用电专项方案一、工程情况：温州市光大眼镜制造厂厂房、宿舍楼工程位于鹿城沿江工业园区23#地块，由光大眼镜制造厂投资建造。该工程总建筑面积10757M2，建筑高度 m，五六层框架结构。基础为预应力管桩承台基础。根据工期要求，我们制定了立体分层、平面分段、工种穿插的作业方式，针对实际情况的需要，制订本工程的施工用电方案，使工程安全施工顺利完成。二、施工现场和用电方案的设计步骤：1、本工程经实地踏勘，在施工区内，无上、下电网及管道线路，且有一线路紧靠施工区，为施工用电的架设提供了便利。2、本工程施工用电设计方案按电源线架至施工现场总配电箱设计。因此，本方案只考虑总配电箱内的总闸以下的线路及电器设备的选择。3、根据施工现场用电布置情况，设一间配电房，内设总配电箱及照明总配电箱。在施工场区设置木电线杆，上面固定横担瓷瓶，架设到分箱，再由分箱至开关箱，实行一机一闸一漏保。4、根据施工现场临时用电安全技术规范JGJ46-88规定，场内供电采用TN-S接零保护系统，即三相五线制运行。三、施工时投入的机具设备：考虑各工种穿插、交替作业、施工高峰时，在主体结构需要多种机具设备同时使用，但个别设备属交替使用段，因此只要计算出施工高峰期，同时使用机具设备的用电负荷，即可确定用电的配置。1、基础：序号机具设备名称型 号额定支率（KW）台数小 计1电焊机2锤击桩机400合 计2、主体：序号机具设备名称型 号额定支率（KW）台数小 计1砼搅拌机DZ-2507.517.52卷扬机JJKX-17.517.53插入式振动器HZ-501.122.24平板振动器DZ-500.510.55液压切筋机Q32-13136电焊机AG-3009197木工圈盘锯MJ1043138照明电按总用电量10%计算3.27合 计35.97由于基础施工时，机具设备的总用电量小于主体施工时的总用量，所以本方案只计算主体用电负荷。四、负荷计算和电器设备的配置：（一）计算施工负荷1、搅拌机：额定功率7.5KW 查表 kx=0.7 cos=0.68 tg=1.08pjs=kxpe=0.77.5=5.25w1=5.25kwQjs=pistg=5.251.08=5.67kvar2、卷扬机额定功率7.5KW 查表 kx=0.3 cos=0.7 tg=1.2pjs=kxpe=0.37.5=2.25kwQjs=pistg=2.251.02=2.295kvar3、插入式振动器：额定功率1.1KW 查表 kx=0.7 cos=0.7 tg=1.02pjs=kxpe=0.71.11=0.77kwQjs=pistg=0.771.02=0.79kvar4、平板振动器：额定功率0.5KW 查表 kx=0.7 tg=1.02pjs=kxpe=0.70.5=0.35kwQjs=pistg=0.351.02=0.357kvar5、液压切筋机：额定功率3KW 查表 kx=0.7 tg=0.88pjs=kxpe=0.73=2.1kwQjs=pistg=2.10.88=1.85kvar6、电焊机：额定功率9KW 查表 kx=0.7 tg=1.02 pjs=kxpe=0.79=6.3kwQjs=pistg=6.31.02=6.43kvar7、木工圆盘锯：额定功率pe=3 查表 kx=0.7 tg=1.02pjs=kxpe=0.73=2.1kwQjs=pistg=2.11.02=2.14kvar8、总负荷计算 干线同期系数取 kx=0.9a、总的有用功率pis有=kx（pjs搅+pjs卷+pjs振+pjs平振+pjs液+pjs弯+pjs锯）=0.9（5.25+2.25+0.77-0.35+2.1+6.3+2.1）=0.919.12=17.208kwb、Qjs无= kx（Qjs搅+Qjs卷+Qjs振+Qjs平振+Qjs液+Qjs弯+Qjs锯）=0.9（5.6+2.295+0.79+0.357+1.85+6.43+2.14）=0.919.532=17.579kwc、总的视在功率pis视= pjs2+ Qjs2= 17.2082+ 17.5792= 605.137=24.6kvard、总电流计算pjs= pjs视/ 3 ue=24.6/( 3 0.38)=37.38Ae、其中照明用电以总容量10%计算 37.3810%=3.738A根据计算总的视在功率24.6kvar，施工用电线路从附近变压器架设，该变压器规格为SLT-125/10，视在功率为125kvar，大于24.6kvar能够满足使用要求。（二）施工现场导线截面及电气设备的配置。1、开关箱至搅拌机a、电流计算查表kx=1 cos=0.68Ijs=kxpe/ ( 3 uecos)=17.5/ ( 3 0.380.68)=15.77Ab、选择导线截面BX-36+14架空敷设，箱内开关为CT型交流接触器控制按钮开关。漏电保护器为DZ15L60/3。其漏电动作电流不大于30MA。额定漏电动作时间小于0.1S。2、开关箱至卷扬机a、电流计算查表kx=1 cos=0.7Ijs=kxpe/ ( 3uecos)= 7.5/ ( 30.380.7)=16.27Ab、选择导线截面BX-32.5+12.5架空敷设，箱内开关为继电器控制按钮开关。漏电保护器为DZ15L60/3。其漏电动作电流不大于30MA。额定漏电动作时间小于0.1S。3、开关箱至振动器a、电流计算查表kx=1 cos=0.68Ijs=kxpe/ ( 3uecos)=2.7/ ( 30.380.68)=6.034Ab、选择导线截面BX-32.5+125架空敷设，箱内开关为交流接触器开关。漏电保护器为DZ15L-20A。其漏电动作电流不大于15MA。额定漏电动作时间小于0.1S。4、开关箱至钢筋机械a、电流计算查表kx=1 cos=0.7Ijs=kxpe/ ( 3 uecos)=3/ ( 30.380.7)=6.703Ab、选择导线截面BX-32.5+12.5架空敷设，箱内开关为继电器控制按钮开关。漏电保护器为DZ15L-20A。其漏电动作电流不大于15MA。额定漏电动作时间小于0.1S。5、开关箱至木工圆盘锯a、电流计算查表kx=1 cos=0.7Ijs=kxpe/ ( 3 uecos)=3/ ( 3 0.380.7)=6.5Ab、选择导线截面BX-32.5+12.5架空敷设，箱内开关为自动空气开关。漏电保护器为DZ15L-20A。其漏电动作电流不大于15MA。额定漏电动作时间小于0.1S。6、场内总箱至分箱架空导线截面的选择及电气配置。a、按导线安全截流量选择导线截面需要系数kx=0.6 cos=0.7 pe=35.97kwIjs=kxpe/ ( 3uecos)=0.635.97/ ( 30.380.7)=78.072A查表：按环境温度25，选用BLV-35mm2绝缘铝线，安全截流量为168A大于8801A，满足架空线路的机械强度。b、场内总箱至分箱支线架空选BX-516，总闸隔离开关为HR6-200/3带RTO熔断器，总漏电保护器为DZ15L-200A。其额定漏电动作脱扣电流不大于100MA。额定漏电动作时间小于0.1S。c、根据现场施工机具，总箱下设1、2#分箱。1#分箱施工机具有：搅拌机、卷扬机、振动器；2#分箱施工机具有：钢筋切断机、弯曲机、木工圆盘锯。总箱至1#动力分箱的分路开关为DZ10-1000/3空气开关，至2#动力分箱的分路开关为DZ10-60/3空气开关。d、1#分箱总闸为HR6-100/3，带RTO熔断器，分箱漏保为DZ15L-100/3，其额定漏电动作脱扣电流75A，额定漏电动作时间不小于0.1S。根据机具使用的情况，使用HGZF32/3熔断式隔离开关。e、2#分箱总闸为HR6-100/3隔离开关，其熔断器JGJ-100，漏保为DZ15L-60/3，额定漏电动作脱扣电流30MA，额定漏电动作时间不小于0.1S。7、照明导线截面选择及箱内电器配置a、假设三箱功率不平均分配，按最不利因素考虑，10KW功率全部安装在三相中某一相上则计算电流为：Ijs=pe/ue=10/0.22=45A选择导线截面为BX-326，考虑机械强度为BX-310+16，室内照明支线截面为BX-22.5，进户高度不少于2.5m。b、选择单相漏电保护器为DZ15L-20/2。其漏电动作电流不大于30MA。额定漏电动作时间小于0.1S。8、接零保护截面BX-16，与照明线同杆架设。电气设备的支线为不少于2.5mm2的多股绝缘铜线，室外架空敷设，相序排到面向负荷，从左至右为L1，L2，L3，x，pe。五、安全用电技术措施：（一）本工程施工现场临时用电支线架应采用专用电杆木，电杆上设有横担，绝缘子架设施工用电线路。现场安装、维修或拆除必须由电工完成。1、配电箱与开关箱须设置分箱，材料采用铁板，厚度应大于1.5mm，应安装在坚固的支架上，配电箱、开关箱的下底与地面的垂直距离应大于1.3m，小于1.5m，箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分，外壳必须作保护接地，配电箱、开关箱、必须设有防雨、防尘措施。2、配电箱、开关箱中导线的进、出口应设在箱体下底面，严禁设在箱体的上顶面，侧面，后面或箱门处。3、配电箱、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器，箱内必须设置漏电保护器。4、所有开关箱应标明其名称、用途，并分别标记应由专人负责、配锁。应每月进行检查和维修一次。检查、维修人员必须是专业电工，检查、维修时必须按规定穿戴绝缘鞋、手套，必须用电工绝缘工具，对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。在使用过程中必须按照下述操作顺序。送电操作顺序为：总配电箱分配电箱开关箱，停电操作顺序为：开关箱分配电箱总配电箱（出现电气故障的紧急情况除外）。5、配电箱、开关箱内不得放置任何杂物，并应经常保持整洁，不得挂接其它临时用电设备。控断器的熔体更换时，严禁用不符合原规格的熔体代替。6、现场民工照明必须设主线分支线，并设置横担、绝缘子，室内电线灯具高度不低于2.5m，室外低于3m，开关采用拉线开关。7、开关箱内必须实行“一机一闸一保险”装置，严禁用同一个开关电器直接控制二台及二台以上用电设备。8、在建工程不得在高、低压线路下方施工，高低压线路下方不得搭设作业棚，建造生活设施，或堆放构件、架具、材料及其它杂物。9、施工时各种架具的外侧边缘与外电架空线的边线之间必须保持安全操作距。当外民线路的电压力1KV以下时，其最小安全操作距离为4m；当外电架空线路的电压力1-10KV时，其最小安全操作距离为6m；当外电架空线路的电压力为35-100KV时，其最小安全操作距离为8m。上下脚手架的斜道严禁搭设在有外电线路的一侧。旋转臂架式超重机的任何部位或被吊物边缘与110KV以下的架空线路边线最小水平距离不得小于2m。10、对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护。（二）各类用电人员应做到：1、掌握安全用电基本知识和所有设备的性能。2、使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好，严禁设备带“病”运转。3、停用的设备必须拉闸断电，锁好开关箱。4、负责保护所用设备的负荷线，保护零线和开关箱。发现问题，及时报告解决。5、搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。六、安全用电防火措施1、根据电气设备的用电时正确选择导线截面，以理论上杜绝线路超负荷使用，保护装置要认真选择，当线路上出现长期过负荷时，能在规定时间内动作保护线路。2、导线架空敷设时其安全间距必须满足规范要求，当配电线路采用熔断用短路保护时，熔体额定电流一定要小于电览或穿绝缘导线，允许载泫量的2.5倍。经常教育用电人员正确执行安全操作规程，避免伤脑作业不当造成火灾。3、电工操作人员要认真执行规范，正确连接导线，接线柱要压牢、压实，各种开关触头要压接牢固。4、施工现场中的施工机械严禁超载使用，电机周围无易燃物，电机周围无易燃物，发现问题及时解决，保证设备正常运转。5、施工现场民工住宿内严禁使用电炉子，不准使用功率超过100W的灯泡，严禁使用床头灯。6、配电箱、开关箱内严禁存放杂物及易燃物体，并派专人负责定期清扫。7、施工现场建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。8、施工现场一旦发生电气火灾时，应注意以下事项：迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。当火场离开关较远需剪断电线时，火线和零线应分开错位剪断，以免有钳口处造成短路，并防止电源线掉在地上造成短路使路人触电。当电源线因其它原因不能及时切断时，一方面派人去供电局拉闸，另一方面灭火时，人体的各部位与带电体应保持定距离，必须穿戴绝缘用品。扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火机，电气化碳灭火器，1211灭火器或干燥砂子。严禁使用电灭火剂进行扑救。第二节 扣件钢管脚手架搭设方案温州市光大眼镜制造厂厂房、宿舍楼工程位于鹿城沿江工业园区23#地块。该工程建筑面积10757m2，框架结构五六层，建筑总高度2 m（50m以下）。本工程采用扣件式双排钢管脚手架作装修用脚手架。一、搭设使用的材料外径48，壁厚3.5mm的焊接钢管，十字架、回转卡、接卡、竹篱板，安密目安全网等。二、荷载传递及应考虑的荷载1、采用竹篱板脚手板，施工荷载通过竹篱板传递给大横杆，由大横杆传递给靠近立杆的小横杆，再由小横杆通过连接点传递给立杆，最后由立杆传递给地基土。2、脚手架上的施工荷载值规定为2.0KN/m2，恒载主要有立杆，大、小横杆、斜撑、扣件、脚手板、安全网和栏杆的自重。活载主要有装修用料、小型工器具、施工作业人员。三、搭设前的准备工作1、对使用的钢管和扣件，认真检查，有严重锈蚀、弯曲、压扁、损伤、裂纹的钢管均应清除，禁止使用有脆裂、变形、滑丝现象的扣件，搭设前要对扣件润油调试。严禁在钢管上打孔和使用有孔的钢管，每次应有足够搭设的钢管、扣件、竹篱板。2、搭设前应把脚手架搭设范围的基土平整、夯实，并高于自然地面150200mm，必要时，做砼地面。在架体外侧应做排水良好的排水沟，防止积水。3、搭设架体人员须持证上岗，并做好个人防护的充分准备，严格按安全技术操作规程操作，不得随意更改搭设方案进行施工。4、脚手架搭设严格按JGJ59-99和JGJ130-2001规范规定执行，搭设时，在施工范围内应设有专人监护和设置警示标志。四、搭设的技术要求1、该双排脚手架，按步距1.8m，排距1.05m，立杆纵距1.5m搭设，连墙横杆间距5.4m，层层设置，大角和顶排加密。2、立杆底部采用长5.0m，宽220mm，厚50mm的木板，平行墙面设置垫板。3、搭设顺序：先定位设置垫板，然后搭设架体并做好与建筑物刚性拉结，再铺脚手板，设置防护栏杆，最后挂安全网。4、架体定位：在建筑物四角用钢尺量出内外立杆距离，铺设垫板，量出纵距1.5m，排距1.05m，离墙25cm立杆位置和间距位置。5、搭设时应先立内立杆，后立外立杆，每排立杆先立两头，再立中间立杆，互相顺直成一线。内外两排立杆应连成与墙面垂直。立杆接长时宜先接外立杆，后接内立杆。立杆接头除顶层可采用搭接外，其余接头必须采用对接扣件结接，接头应错交布置，要求两个相邻立杆接头不设在同步内，同步隔一根立杆的两个相隔接头在高低方向错开的距离不小于50cm，各接头中心至主节点的距离不大于步距1/3。6、在距立杆底座15cm处设置纵向，横向扫地杆连接立杆下端，防止立杆底端发生移位。7、小横杆两头应用扣件紧固在立杆上，小横杆与立杆的连接处小横杆伸出不小于10cm，在布置小横杆时应沿高度方向在立杆两侧交替布置，沿纵向两横排立杆之间相向布置，确保安全受力。8、大横杆应设在小横杆上，并紧固在架体内侧，其长度不小于3跨。大横接长时可对接，并有直接扣件固定，接头不准在小横杆位置，内外大横杆接头应错开，阁栅应须搭接，其搭接长度为1m，禁止对接。9、剪刀撑设置：沿脚手架纵向和转角处，中间每9m（5跨）设一组剪刀撑， 在立杆的扫地杆标高处循环连续设置剪刀撑，直至顶部，斜边与地面成45夹角，剪刀撑接长时应搭接。搭接长度不小于1m，并有二只旋转扣件紧固，扣件边缘与钢管端距离不小于10cm，剪刀撑搭接位置不应在同一水平或同一交叉点上。脚手架在外侧立面整个长度和高度上连续设置剪刀撑。搭接接头并相互错开，相邻两接头水平距不应小于500mm。在同位置接头不得大于50%（包括50%），相邻立杆同断面接头不得大于3根。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。10、在水平方向每隔5.4m（4株立杆3跨）垂直方向每高4m（每层楼面）设置一刚性与墙体拉结点，一头与柱或梁用10钢筋焊牢，另一头扣件紧固在立杆上，并在转角处和顶部加密设拉结点。11、脚手板铺设：操作层和上下层和第一步，顶部及中间至少六步，满铺竹篱板，竹篱板铺设平整、牢固无探太板，用18#铁丝四角扎牢，禁止使用老化、严重破损的竹篱板。10、架体外侧延缓第一步起设高1.2m，防护栏杆和0.3m踢脚杆，顶步上口应高于女儿墙1.2m，防护栏杆应设主杆内侧，接长时应搭接接长并用红白相间油漆漆好。12、在架体防护栏杆内侧挂设（设立杆）合格密目安全网，自第二步到顶步，以达全封闭施工。13、外脚手架地施工层以下（操作层）每隔三步和底步做全封隔离。五、质量要求1、立杆的垂直允许偏差架高30m以下不大于架高1/200，相邻两根立杆（本个方位）的接头上下应错开50cm以上，尽量不在同一步距内。要求立杆首根，有长有短，错开搭设。2、大横杆同一排水平偏差不大于该牌脚手架的总长度1/300，且不大于5cm，大横杆应布置在立杆的里侧，且各接头中心距立杆的距离应小于1/3跨度。3、同一步内外连两根大横杆的接头，应相互错开，不宜在同一跨间内，同一跨间内的上下两根大横杆的接头要错开50cm以上。4、用于连接大横杆的对接扣件，开口应朝架子内侧，不应朝上。螺栓要朝上，以防雨水进入钢管内；直角扣件开口不得朝下，确保安全（如直角扣件开口朝下螺丝一断钢管滑脱掉下来）。内外立管连接必须用对接扣件，不得采用搭接。5、剪刀撑的搭设是将一根斜杆连接在立杆上，另一根斜杆连接在小横杆上，用扣件扣牢，可避免将钢管扭弯。斜杆两端扣件与立杆节点的距离不大于200mm中间1-2个扣接点。剪刀撑钢管的接长用搭接方法，搭接长度不小于40cm，采用两只转扣件锁紧。6、连墙杆应与脚手架成垂直，并尽量拉撑在立杆与大横杆的交接处。7、脚手架各杆件相交伸出的端头，均应大于10cm，以防杆滑脱。8、底座沉降10mm；步距偏差20mm，纵距偏差50mm，横距偏差20mm。六、架体拆除1、脚手架拆除前由项目经理召集有关人员对工程进行全面检查，确认已不需要脚手架时，方可进行拆除。2、拆除外脚手架前应进行安全技术交底。3、拆除脚手架，应设置警戒区，并应派专人负责警戒。4、拆除脚手架前，应将脚手架上遗留材料、杂物等清除干净。按自上而下，先装者后拆，后装者先拆的顺序进行。一般有拆除顺序为安全网栏杆脚手架剪刀撑大横杆小横杆立杆。5、不准分立面拆除或在上下两步同时进行拆架。做到一步一清，一杆一清。剪刀撑应先拆除中间后再拆两头扣。拆立杆时应先抱住立杆再拆开最后两个扣。所有连墙杆等必须随脚手架拆除同步下降。所有杆件和扣件在拆除时应分离，不准在杆件上随着扣件或两杆连着送到地面。6、所有的脚手架片，应自外向里竖立搬运，以防脚手架和垃圾物从高处坠落伤人。7、拆下的杆件与零配件运到地面后，应随时整理、检查，按品种、分规格堆放整齐，妥善保管。8、拆除脚手架时，要加强对成品的保护，以防损坏门窗玻璃及外墙饰面。9、每天拆架下班时，不应留下隐患部位。七、施工操作安全1、搭设或拆除脚手架时，必须划出安全区，设警戒标志，并应有专人负责，阻止闲人靠近工作区域。2、搭设脚手架时必须持证上岗，并定期进行身体检查，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。3、搭设脚手架时，操作人员必须戴好安全帽，使用的工具要放在工个袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。4、拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷（得用滑轮缓缓下运、得有塔吊吊）。5、搭设脚手架起步时，应设临时剪刀撑及临时抛撑，搭设中要随时按规定做好脚手架与主体拉撑工作，铺好脚手片，固定好挡脚杆和防护栏杆，拉好安全网。6、遇有恶劣天气或当风力在六级以上时，不得进行高空脚手架的搭拆工作。7、脚手架设防雷装置，脚手架每隔50m设一处接地，基最远点到接触脚手架上电阻不得超过10。8、严禁在脚手架上接缆风绳和设置起重把杆。9、严格控制脚手架上的施工荷载，不准在脚手架上堆放施工多余的材料，以确保脚手架畅通及安全。10、拆除架子在须使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落（如室内已装饰窗要关好；窗没有装好应派人看）。八、施工现场管理1、在搭设过程中应由工地项目经理组织有关人员及时检查，按有关规定报请公司安全科组织人员（项目经理、施工员、安全员、架子工班长等）进行检查，验收和签证。标化工地每两步挂验收合格牌一块。2、在工程施工过程中，应派有经验的架子工负责对脚手架进行检查与保修工作；扣件松动及时拧紧；特别在大风雨后，项目经理及时组织有关人员对架子进行全面检查。3、脚手架应由工地安全员定期检查（如立杆垂直度，沉降观测等）。发现问题及时采取措施予以解决。4、脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经项目绠同意签证后由架子工操作。第三节 模板支撑方案一、工程概况及方案说明光大眼镜厂工程位于鹿城沿江工业区23#地块，由温州市光大眼镜厂开发，温州市鹿城振华建筑安装工程有限公司承建，监理单位为鹿城监理公司。本工程为框架结构，建筑面积10757m2。工程五六层，本工程所有模板均采用双面镀膜防水胶合板，模板支撑采用钢管、扣件、木方条组合支撑体系。深梁、剪力墙、柱模还应采用穿墙螺杆加固。满堂支撑体系必须满足下列要求：1、高度范围内应至少设置两道双向水平杆拉结，底端拉结杆宜贴近楼地面，距楼地面小于300mm；立杆间距为1.0m1.0m。2、扣件抗滑必须有2倍的安全系数。设置剪力撑，确保支撑系统的整体稳定。二、主要材料选用及要求1、钢管：采用管径48，壁厚t=3.5mm的A3焊接钢管。钢管不得出现严惩锈蚀、弯曲、变形等现象，新用钢管应有出厂合格证。2、扣件：应符合建设部钢管脚手扣件标准要求，有扣件生产许可证，规格与钢管匹配，采用可锻铸铁，不得有裂纹、气孔、砂眼等缺陷，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。3、模板：采用900180020双面镀膜防水胶合板，与目前建筑市场上普遍胶合板相比，具有防水性能好，拆模混凝土构件外表光洁，能有效提高混凝土结构构件外观质量等优点。4、方条：采用50100杉方条，力求尺寸一致，规格标准。三、模板设计依据1、业主提供的结构、建筑施工图。2、按清水混凝土质量要求进行模板设计，在模板满足强度和刚度要求前提下，尽可能提高表面光洁程度，阴阳角模统一整齐。四、施工方法模板采用20mm厚双面镀膜防水胶合板，竖向背楞为50mm100mm方木，横向背楞为248钢管，其特点是：模板表面平整光滑，重量轻、风度大、装拆灵活方便，混凝土冬季施工可不
