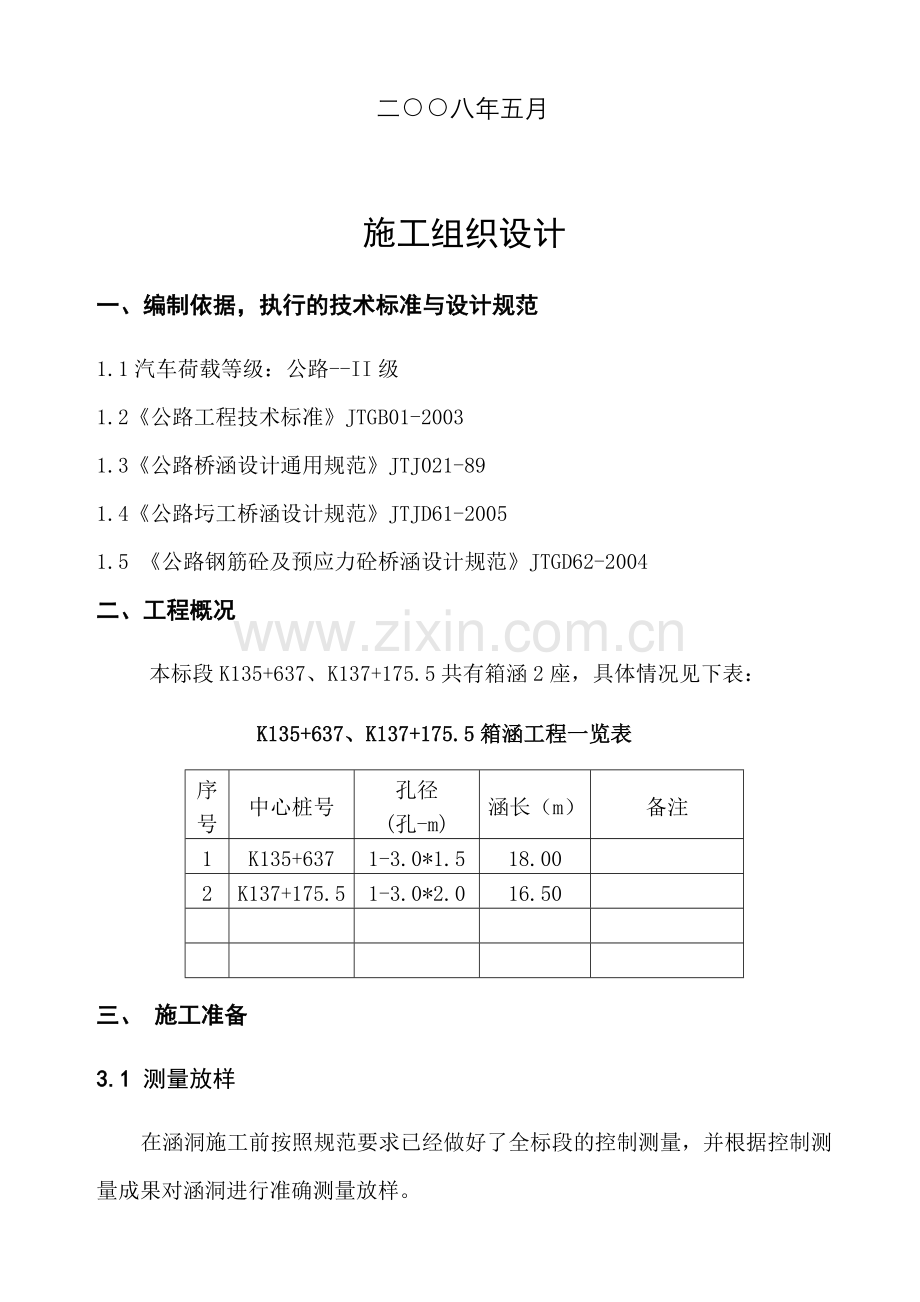

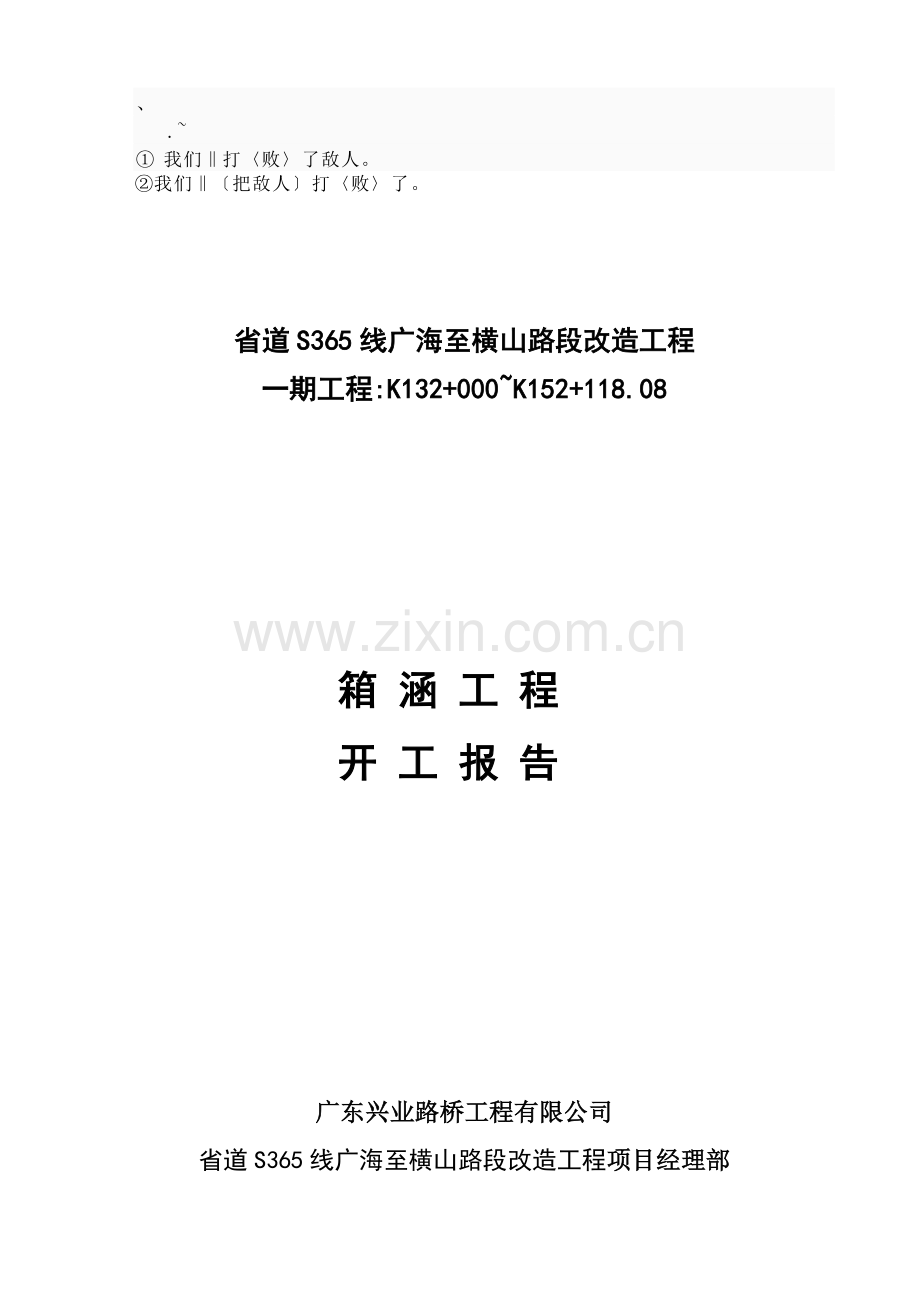

、 . 我们打败了敌人。 我们把敌人打败了。省道S365线广海至横山路段改造工程一期工程:K132+000K152+118.08箱 涵 工 程开 工 报 告广东兴业路桥工程有限公司省道S365线广海至横山路段改造工程项目经理部二八年五月施工组织设计一、编制依据，执行的技术标准与设计规范1.1汽车荷载等级：公路-II级1.2公路工程技术标准JTGB01-20031.3公路桥涵设计通用规范JTJ021-891.4公路圬工桥涵设计规范JTJD61-20051.5 公路钢筋砼及预应力砼桥涵设计规范JTGD62-2004二、工程概况本标段K135+637、K137+175.5共有箱涵2座，具体情况见下表：K135+637、K137+175.5箱涵工程一览表序号中心桩号孔径(孔-m)涵长（m）备注1K135+6371-3.0*1.518.002K137+175.51-3.0*2.016.50 三、 施工准备3.1 测量放样在涵洞施工前按照规范要求已经做好了全标段的控制测量，并根据控制测量成果对涵洞进行准确测量放样。3.2 人员准备项目部已设立管理组织机构，配备施工管理员1人，测量2人，试验检测2人、工人15人等相应管理人员，管理、施工人员均到位，已具备开工条件。负责人：容惠恒施工员：容春茂测量负责人：周宏伟试验负责人：张海玲 3.3机械准备 主要施工机械已经进场子完毕，满足开工的需要。 3.4材料准备 材料备料工作已经部分完成，在砼拌和站拌制，砂浆现场机械拌制，斗车运输至施工点，砼浇注采用振动棒振捣，钢筋在加工棚下料加工后运至现场绑扎，满足开工的需要。 四、施工方法 4.1开挖基坑 采用机械为主，人工为辅的基坑开挖方式。基坑开挖之前，应放出基坑中心桩位置和平面尺寸，根据设计的基底标高和实测的地面标高之差，依土质情况所确定边坡开挖坡率，模板安装工作宽度箱涵所需宽度确定坑开挖深度和宽度。基坑开挖以机械为主，人工配合捡底，要求开挖后的基坑平面尺寸，标高与其开挖深度必须符合设计和规范要求。基坑开挖至设计标高后，如果基坑有水，就立即用人工在基坑两侧开挖临时排水沟，在基坑最低处挖集水坑，并放置水泵抽水，保证基底始终处于无积水状态。基坑开挖至设计标高后，检验基底承载力，地基承载力达到设计要求，则基础可直接落在天然地基上，如果地基承载力达不到设计要求，则进行地基处理，可通过换填砂垫层解决处理。 4.2 基础、涵身施工 箱身为30号混凝土，基础为15号混凝土。基础和涵身分开浇筑，先浇筑砼基础；涵身拟采用一次立模绑扎钢筋，二次浇筑砼的施工方法进行，即箱涵模板一次安装，并绑扎好箱涵钢筋，第一层浇筑至底板内壁以上50厘米，待其终凝达到一定强度后，第二层筑剩余部分。砼箱涵采用现浇，模板采用木模。模板安装完后，用水冲洗模内杂物，用胶泥封住模板和基础接触位置和模板之间间隙，以防漏浆，在模板内侧均匀涂刷脱模剂。模板安装检查合格后，用水准仪测出模板顶标高，用卷尺下量，在外侧模板定出箱体顶位置，在内侧模板定出箱体底位置，钉上铁钉做为标志，以两道沉降缝之间为一隔，每隔每侧模板的头、中、尾都必须在铁钉标志。浇注砼采用跳隔浇注，即浇完1，2，5隔后，拆掉隔板的支撑板浇注2，4，6隔，台身砼收浆后，及时进行养生,养生时，用麻袋搭在台身上，用水浇淋麻袋，在养生期内保持麻袋湿润。在箱涵强度达到设计标号100%以上后，方可拆除支架。 4.3八字墙施工 洞口八字墙基础及墙身均为15号混凝土。4.4沉降缝施工 箱涵涵身每隔46米设置一道沉降缝，严格按照接缝要求处理，涵洞洞身与八字墙翼的建筑应隔开，缝宽23厘米，并填以沥青麻絮或其它不透水材料。4.5 涵背回填 当箱身强度达到设计强度的75%时，可进行台背回填，填料采用渗透性较好的中粗砂填筑，台背两侧分层对称夯实，不得单向台背填土，分层厚度不宜大于20厘米，压实度不低于95%。五、施工流程图5.1箱涵施工工艺流程图测量放样截水沟设置基坑开挖基坑支护 基坑夯实铺设砂垫层浇筑混凝土基础钢筋安装铺高砂垫层涵身模板安装混凝土拌和、运输、浇灌拆模养生六、质量检验标准6.1 基本要求6.1.1所用的水泥、砂、石、水及添加剂的质量规格必须符合有关规范要求。按规定的配合比施工。6.1.2不得出现露筋和空洞现象。6.1.3钢筋混凝土结构在自重荷载下，不允许出现受力裂缝。6.2 沉降缝、防水层及台背回填土应按施工规范和设计要求施工。6.3 箱涵实测项目项次检查项目规定值或允许偏差检查方法和玉频率1混凝土和浆强度（Mpa）在合格标准内2轴线偏位（mm）30用经纬仪检查，纵横向各2处3结构尺寸（mm）+20用尺量35处4涵底流水面高程（mm）+20用水准仪检查洞口2处，拉线检查中间2处5长度(mm)+100，-50用尺量6跨径(mm)+20用尺量3处7砌体平整度(mm)20用水准仪检查3处6.4 外观鉴定涵身直顺，涵底铺砌密实平整，进出口与上下游沟槽连接顺适，水流畅通，涵洞处路面平顺，无跳车现象。七、施工过程质量控制：在工程开始前，项目总工要对所有技术人员进行详细的技术交底，做好施工现场自检工作，严格把好各工序的质量检测、验收工作，严格执行质量监理程序，由质检室负责组织各部门的交验工作。每一道工序交验合格并经监理签认后方可进入下一道工序，凡不符合质量要求的，必须坚决返工，直至符合标准为止。质检室随时监控各施工点的工作是否按照技术交底的工艺过程进行施工，不合要求的必须停工整改，直至合格后方可复工。八、预防与纠错程序：在施工过程中出现的质量问题应认真分析，查明原因，对有关责任人员要严肃处理并制定预防措施，所有技术人员均应具有严谨的工作态度，绝不允许弄虚作假。对整个施工过程控制要做到：技术方案合理，技术资料齐全，质量检验可靠，试验数据真实，测量放样准确，施工程序正确，质检体系完善，从而保证工程质量，达到创造优良好工程的目标。九、施工安全保证措施1、加强职工、民工的安全教育工作。职工、民工进场后，在开工前、临时工上岗前进行生产安全教育，施工班组每月组织一次安全学习，以提高施工安全意识。2、加强施工现场安全检查，进行定期和不定期安全检查，组织安全员在全线范围对工棚防火、用电，工地现场的安全防护、施工安全操作等方面进行检查，发现安全问题和安全隐患，及时提出整改，并发安全整改通知书，限期完成整改。3、做好工程施工标牌，导向牌，标识牌。施工车辆倒料有专人指挥。4、施工机械不准带病作业，加强机械维修工作，保持机械良好状态，满足施工要求。5、夜间施工作业时，施工现场配备充足的照明设备。6、配足防火设备，在项目部办公室、生活区，施工队生活区设防火水池、灭火器，并作标识，挂在明显位置。7、项目部、施工队设立安全值班室，24小时值班。十、 工期保证措施1、做好施工进度计划。项目部根据全段的工程量和施工量力量认真做好计划。项目部对施工队的进度计划进行跟踪，发现问题及时研究解决，计划迟后，采取措施跟上。2、精心组织、合理安排施工。根据各项工程的工程量及难度大小，精心组织施工队伍，选择有施工经验和信誉好的队伍。3、加强施工机械维修工作，保持机械良好状态，提高杨械完好率，采取多班作业，做到人停机不停，充分提高机械使用率。4、技术保证。认真做好施工方案、施工方法，从技术上保证施工的可行性，在施工中发现的难题，当天研究，及时解决，需要协调的，及时做好协调工作。5、材料供应及时，工程施工需要的材料，每月做好需用计划，采购计划，确保及时供应，不延误工期。十一、 环境保护1、认真执行广东省及地方、业主制定的关于环境保护等方面管理规定和相关法规，对全员进行环境保护知识、法规宣传教育，使做好环境保护工作成为每个职工的自觉行为。2、施工期间保持良好排水状态，修建一些临时排水沟渠，引人永久排水设施，不得引起淤积和冲刷。3、废料应及时清除，并运至指定的地点弃放，必要时采取妥善措施进行处理。4、配备洒水车，对施工车辆经过的道路经常洒水灭尘，以保护环境，净化空气。5、搞好周围环境卫生，稿好饮食卫生，以保障职工、民工的身体健康，以使施工人员有充足的精力完成施工任务。十二、 交通维护在施工全过程中，通过的临时便道，设专人维护交通，确保道路的畅通。现场人员到位情况施工单位:广东兴业路桥工程有限公司职位姓名学历职称备注项目经理甄彦彬本科路桥工程师技术负责人范耀君本科路桥工程师项目 副经理陈 锋本科路桥工程师测量 工程师张运贤大专测量工程师赵亚寿中专工程师实验 工程师张海玲大专路桥助理工程师翁潮昌中专技术员陈健威中专技术员质检 工程师周宏伟大专路桥助理工程师潘棋顺大专技术员计量 工程师赵志荣大专路桥助理工程师道路 工程师容惠恒大专路桥助理工程师安全员任浩营大专安全工程师林锦忠中专技术员陈燕杰中专技术员施工员容春茂中专技术员蔡益盛中专技术员现场主要机械进场情况施工单位:序号机械名称规格型号额定功率(KW)吨位(t)台 数备 注1挖掘机小松2004已进场2装载机ZL402已进场3自卸车五十铃18t10已进场4电焊机2已进场5砼搅拌机HZ602已进场6推土机140KW3已进场7压路机18t2已进场8平地机CAT1401已进场9电焊机2已进场10袋桩砂井机10监表1 施工放样报告单承包单位： 合同号：监理单位： 编 号：致（监理工程师）： 根据合同要求，业已完成 施工放样工作，清单如下，请予检验。 承包人： 日期：桩号位置工程或部位名称放 样 内 容备 注附件：测量及放样资料监理员意见：监理工程师结论： 监理工程师： 日期：监表2 工程分项开工申请批复表 承包单位： 合同号： 监理单位： 编 号：开工项目： 桩号： 建议开工日期： 计划完成日期 此项工程负责人： 附件： 承包人： 日期： 监理员意见 本工程可以进行： 监理工程师： 日期：
