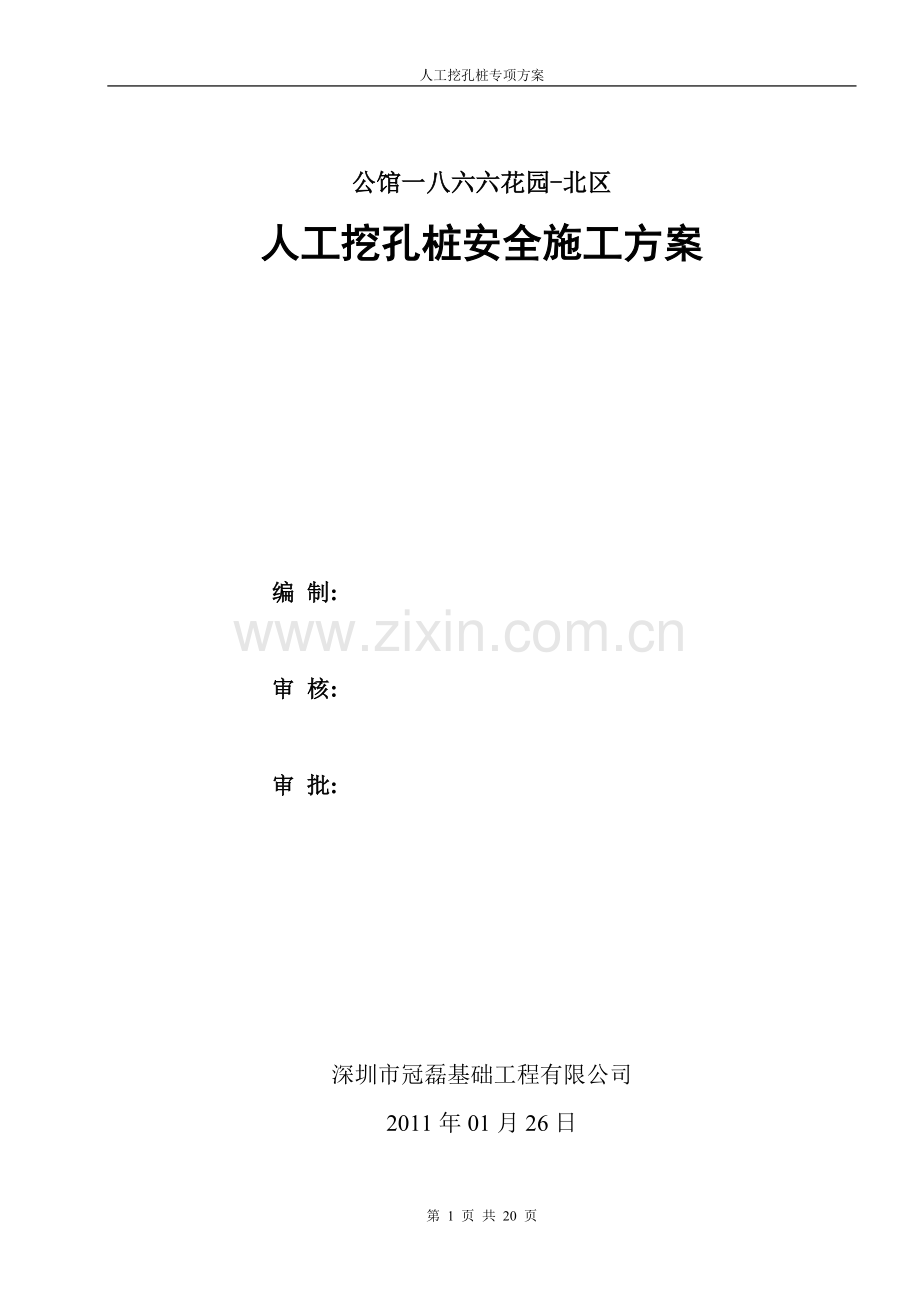

818人工挖孔桩安全施工方案.doc

公馆一八六六花园-北区人工挖孔桩安全施工方案编 制:审 核:审 批:深圳市冠磊基础工程有限公司2011年01月26日目 录第一章 工程概况3一、工程概况3二、地地质情况3第二章、施工准备4一、技术准备4二、施工机具准备4三、物资供应准备5四、施工临时用水6五、临时施工用电6六、劳动力配置6七、施工部署及综合进度计划7第三章 施工组织与管理8一、安全施工管理机构8二、安全施工管理体系8三、安全施工管理制度9第四章 安全技术要点及安全保证措施11一、人工挖孔桩施工安全技术要点11二、人工挖孔桩安全特别保证措施12第一章 工程概况一、工程概况公馆一八六六花园-北区位于深圳市宝安区梅龙公路南侧。该场地南与东泉新村一路之隔，北与幸福风景小区隔路相望，西为菜地。拟建场地被中部规划路分为南北地块，其中南地块拟建6栋高层建筑，编号为S-AS-F,北地块拟建7栋高层建筑，编号为N-AN-G。场地共建13栋为2330层商业住宅楼，高层外为建12层大型商业用房。南侧地块南东角建3层幼儿园。除幼儿园外整个场地设有2层地下室。拟建红线用地77794.42m2。由深圳市绿景房地产开发有限公司投资兴建；设计单位为深圳华森建筑与工程设计顾问有限公司；监理单位为深圳市华西建设监理有限公司；施工单位为深圳市冠磊基础工程有限公司；本工程基础采用人工挖孔桩（墩），桩端持力层为强（中）风化花岗岩，单桩承载力特征值为7000KN13000KN；本工程总桩数为934根，桩身直径分别为12001500；钢筋直径分别为825；桩身砼强度为C35级商品混凝土；护壁砼强度为C35级商品混凝土。二、地地质情况详见施工组织设计第二章、施工准备一、技术准备 技术工作直接关系到工程质量的好坏，在施工过程中一定要抓好技术方面的工作。技术准备主要工作有：组织现场施工人员熟悉和审查施工图纸及有关技术措施，编制有关实施方案，在施工审定的基础上，技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员作详细的技术交底，做到按设计施工图、规范和施工方案施工。、认真学习施工图纸，会同设计院、建设单位及监理单位进行图纸会审，做好图纸会审记录，作为施工依据。、重要工种和特殊工种施工人员需经培训考核后方可上岗。、按施工平面图搭设临时设施，布置施工机具，做好场内施工道路，水电畅通，做好各种施工机械的维护保养工作，并对全体施工人员进行全面质量管理及安全教育。、加强材料检验，及时提供材料合格证试验报告和混凝土配合比。进行工程测量及有关施工技术资料交接、审核、确认。二、施工机具准备由于本工程工期要求较紧，需要的施工机具种类与数量配备要充足，具体配备见主要施工机具一览表。由于目前为人工挖孔护壁桩施工，施工机具可以放在施工现场。、钢筋制作机械钢筋制作机械准备2套，包括切断机2台、弯曲机2台、调直机2台。、混凝土施工机械本工程混凝土采用商品混凝土，现场设4台350L混凝土搅拌机，其外还有插入式振动器20台，料斗串筒8套。、挖运土及其它设备现场设6台空气压缩机，用于施工中桩井内凿岩及送风。本工程主要施工机具见下表。机械设备配置一览表序号设备名称能 力数量备 注1挖孔桩机架电动260人工挖孔桩2空气压缩机13m3/min6凿岩、通风供气3空气压缩机3.0m3/min20凿岩、通风供气4搅拌机350L4护壁混凝土、少量砂浆生产5钢筋加工机械2套钢筋加工6模板加工设备1套模板工程7电焊机4台钢筋焊接8手推车480护壁混凝土浇注、土方倒运10潜水泵扬程34m260桩内抽水11风镐500岩石剔凿12毒气测试仪2套毒气检测13低压变电器500台低压照明14混凝土振动棒D=70mm20根混凝土振捣三、物资供应准备 由于施工材料的供应及时与否对于工程施工进度非常重要，在施工过程中根据施工进度须组织好材料的进场与检验工作（其中包括进场前的样品等送检）。除了做好工程用材料的准备外，施工过程中需用的物品也要提前进行准备，如低压变电器、低压灯泡、防爆灯罩、漏电开关、安全绳、安全带、安全帽、安全标志、氧气瓶、防毒面具、灭火器具等。四、施工临时用水 采用DN80PVC水管，从化州总建筑公司接出，到施工现场。五、临时施工用电 配电电路的设计： 低压配电线路型式选择： 选择放射树干式配电线路。 基本保护系统： 按照施工现场临时用电安全技术规范JGJ46-2005。规定，在施工现场变压器低压侧中性点直接接地，在三相五线制临时用电工程中，必须采用具有专用保护零线TN-S接零保护系统，并且在专用保护零线上，应做不少于三处的重复接地。六、劳动力配置每1根桩配一台挖孔桩井架，模板二套，二个人组成一个小组，组织循环流水施工。本工程施工所需的劳动力见下表。劳动力需用量计划表:工种人数工种人数挖孔工460电工8钢筋工32修理工4混凝土工20杂工8机械工12工地保卫4电焊工6安全员2合计544人七、施工部署及综合进度计划、施工部署人工挖孔桩施工可以同时进行施工。、施工进度计划本工程工期计划工期为130个日历天。根据施工工期安排机械设备、施工能力，保证按期完成。第三章 施工组织与管理一、安全施工管理机构监理单位监督管理公司质安部行政管理建设单位监督管理深圳市安监站政府主管项目经理日常管理专职安全员日常检查（）各施工班班长（兼职安全员）（）各班组工人二、安全施工管理体系1.项目部质安部：主要职责是开展安全教育，贯彻宣传各类法规、通知和上级部门的文件精神，制订各类管理条例，每月对各分项工程进行安全工作检查、评比，处理有关较大的安全隐患。2.安全管理小组，项目经理为第一负责人，并设专职安全员，主要职责是对工人进行安全技术交底，每天检查工程施工安全工作，每周召开工地安全会议一次。制订具体的安全管理措施和违章处理措施，并定期向公司质安部汇报。3.各作业班组设立兼职安全员，主要是带领班组认真操作,对每个工人耐心指导,发现问题即时处理并及时向工地安全管理小组汇报。4.特殊工种必须持有效上岗证上岗。三、安全施工管理制度1、安全教育制度1)加强对职工安全技术知识教育、培训，凡新进场的工人必须进行三级安全教育，且登记备案存档后方能进入施工现场。2)各工种班组施工安全情况实行每天记录制度。3)实行逐级的安全交底制度开工前，工程技术负责人将工程概况、施工方法、安全技术措施等向全体工人进行详细交底。施工员、安全员在分部分项、各工序工程施工前或工种变换，改变作业环境时，都要向操作者进行详细的安全技术书面交底，并履行交接签字手续后才能施工。4)施工人员每天早晨上班前提前15分钟参加各工种安全交底会，不参加的职工当天不准上班，按旷工处理。2、安全检查制度1)各班组每天上班前进行安全检查，下班前要检查各部位及机械设备是否处于安全状态。每周星期一上午，项目部安排一小时集中各班组学习有关安全法规及讲解工地的安全实例。2)专（兼）职安全员，除每天巡查安全工作外，每周末要进行一次全面检查，如发现问题，通知有关部门处理。3)在施工过程中，除日常的安全检查外，公司每月检查一次，项目部每周检查一次，发现问题落实到人，限期整改，消除隐患，确保施工安全。3.安全施工责任制度建立上至项目经理，各职能管理人员，下至班组工人的安全生产岗位责任制。制定各工种、机电设备的安全技术操作规程，并对各级管理人员实行岗位责任制考核制度，对于累计三次考核不合格者，则给予调离岗位处理，实行能者上，平者让，庸者下的奖罚制度。4.安全施工事故处理制度在调查处理安全生产事故时，要做到“三不放过”，即事故原因分析不清不放过，事故责任者和群众没受到教育不放过，没有防范措施不放过。把一般事故当作重大事故抓，未遂事故当作已遂事故抓，对查出的事故隐患，要作到“三定”。对事故责任者要严肃处理。第四章 安全技术要点及安全保证措施一、人工挖孔桩施工安全技术要点1多孔同时开挖施工时，应采取间隔开挖的方法。相邻的桩不能同时挖孔，必须待相邻桩孔浇灌完混凝土之后才能开挖，以保证土壁稳定。2桩孔下挖过程中，必须按照挖一节土（每挖深5080cm），做一节护壁或安放一次工具式钢筋防护笼。桩孔垂直度和直径尺寸应每挖一节检查一次，发现偏差及时纠正，以免误差积累过大，造成倾斜或塌方。3挖孔桩孔口，应设水平活动安全盖板。当吊桶提升到离地面高1.8m左右（超过人高）时推活动盖板关闭孔口，手推车推至盖板上，卸土后再开盖板下吊桶吊土，以防土块和工具掉入孔内伤人。最上一节混凝土护壁在井口处高出地面25cm（厚度与护壁相同），以防地面水流入井孔内或脚踢杂物入孔内。孔井口边1m范围内不得有任何杂物，堆土应在孔井口边1.5m以外。4桩底扩孔应间隔削土，留一部分土作支撑，待浇筑混凝土前再挖，此时宜加钢支架支护，浇筑混凝土前再拆除。6挖孔、成桩必须严格按图施工，若发现问题需要变更，应及时与设计负责人联系，孔桩护壁后在无可靠的安全技术措施条件下，严禁破石修孔。挖孔、扩孔完成后，应及时组织验收并浇筑混凝土，特别是孔壁为砂土、松散填土、软土等不良土壤时不得隔夜浇筑混凝土，以免塌孔。护壁混凝土拆模，须经现场技术负责人批准。7正在开挖的井孔，每天上班前应随时注意检查卷扬机、支腿、钢丝绳、挂钩（保险钩）、提桶超高限位装置等，应对井壁、混凝土护壁的状况进行检查，发现问题及时采取措施。8挖孔人员上下孔井，必须使用安全爬梯；井下需要工具，应该用提升设备递送，禁止向井内抛掷。井孔上、下应有可靠的通话联络，如对讲机等。9挖孔桩作业人员下班休息时，必须盖好孔口，或用高于80cm的护身栏将井口封闭围挡。10夜间一般禁止挖孔作业，如遇特殊情况需夜间挖孔作业时，须经现场负责人同意，并有安全员在场。11井下操作人员连续工作时间，不宜超过4h，应及时轮换。12现场施工人员必须佩带安全帽、安全带，安全带接绳由孔上人员负责随作业而加长，井下有人操作时，井上配合作业人员必须坚守岗位，不得擅离职守。13孔底如需抽水时，必须在全部井下作业人员上地面后进行。14井孔内一律采用12V安全电压和防水带罩灯照明，井上现场可用24V低压照明。现场用电均须安装漏电保护装置。15挖井至4m以下时，下井之前，应用气体检测仪对井内空气进行抽样检测并做好记录，发现有害气体含量超过允许值，应用鼓风机向孔底通风（必要时送氧气），然后方能下井作业。在医院或其他有毒物质存放区施工，应先检查有毒物质对人体的伤害程度，再确定是否采用人工挖孔的施工方法。二、人工挖孔桩安全特别保证措施1、井下作业安全规则、井下作业人员必须经身体健康检验合格方准下井作业。、下井作业人员必须戴安全帽，穿长统靴，上落井要求用上落设备，不得承吊土桶或用人工拉绳上落井，井内严禁吸烟。、井内设半圆钢盘护网，离开挖面2米。、井内外等用电设备必须设置可靠的漏电开关及使用绝缘良好的电缆，下井前必须经专业人员检查，确认各种设备性能问题后，方可使用。、作业人员下井前，必须用毒气探测仪检查井内有无危害身体及是否缺氧，提前向井内送风及提前排干井内地下水，证实无危害方可下井。、作业时，井内先用一条送风量为1.5M3分钟的送风管向井内送风换气，并配备防毒面具，以防万一。、每个班组，组长为安全员，负责检查作业范围内安全设备及监督保证安全操作，并设有一名专职安全员负责检查工地的安全工作。、井内配备照明用的12伏低压照明灯并配护罩，如遇雷雨时严禁下井作业。、作业时井口上必须专人监护井下情况，不得擅自离开岗位。、井底抽水作业时，人员不得下井作业，抽干井底水后，应把潜水泵提升至井面后，方能下井作业。2、井口上安全措施(1)、护壁必须高出地面25CM左右，并设高度90CM左右的栏杆围护，严禁井面掉杂物进入井下。(2)、检查所使用的吊架、吊桶是否牢固，严禁工人带病作业。(3)、护壁必须设置可靠的活动梯，在井口垂下预先打结的棕绳到工作面，以便作业人员应急使用。(4)、井口面要保持清洁，严禁在井边堆土，重物不得靠近井边。(5)、挖土后，灌混凝土前，井口必须加盖及设围栏围护。(6)、上下井人员乘坐吊笼，必须有定位和断绳保护装置。3、用电及其他安全措施(1)、人员进入作业区必须戴安全帽，不得穿拖鞋上班，严禁酒后上岗。(2)、所有机电设备必须严格接地接零，各孔用电必须分闸，做到一机一闸一箱，严禁一闸多用，不得带病运转，开关箱做到防水，有门及设警告信号，总电路、分电路要安装漏电保护装置。一切电气设备由电工统一管理，任何人不准乱接乱拉、保险丝不准以大代小，更不准以铜线代用。(3)、注意安全防火，宿舍区内严禁使用电炉。(4)、为了防止缺氧及有害气体中毒,对桩内气体应经常检测，凡检测有害气体超容许值时，应立即停止作业(进行排除毒气)。(5)、桩孔内作业人员碰上流泥或砂层施工时，作业人员必须系好安全带，安全吊绳在孔上边，遇紧急情况，由控电器卷扬机把人员尽快吊出孔外，避免一人遇险，救护人员盲目下井，造成更大危险。(6)、由于呼吸新鲜空气和劳动强度的需要，每12小时上下作业人员必须轮换一次。(7)、每天上班操作前，应先检查钢丝及设备的质量、电源、电气等是否完好正常，防止突发事故发生。(8)、新进场的工人在施工前必须先作安全知识的宣传教育及各项技术知识的技术交底，每周作一次全体人员的安全技术会议。(9)、桩孔内传递物品，必须用吊渣桶，不准直接往孔内投掷任何物品。(10)、工地电工应持证上岗,无证及不懂电的工人不准随意动用电器设备。(11)、施工用电线路架设整齐有序，线路埋设应牢固，高度应在3.5M以上，电线电缆不准埋入水、土中。(12)、每组施工井口需安一个低压电铃，开关由井底控制手为井底与井口的通讯工具。(13)、雨季施工，必须做好防洪防淹防塌方，应备足大口径水泵，疏通排水系统，准备草袋等防洪防塌物资。(14)、雨季施工，配电箱应特别做防雨防漏装置。(15)、遇雨施工作业人员应穿绝缘鞋，防止触电。(16)、严格遵守深圳市挖孔桩施工规定，深圳市安全质量检查部分有关人工挖孔桩施工条例、工业与民用建筑灌注桩基础设计与施工规程以及有关安全操作规程。4、小桩径施工安全措施(1)、桩径1.2米深度超过15米的桩，施工时护壁应适当加厚，砼强度加大，确保护壁质量。(2)、井下作业人员下井前要特别注意提前送风换气15分钟以上，并用检测仪检测证实孔内确无有害气体，氧气充足，业人员才能下井。(3)、井下作业人员连续工作一个小时，应离开井内，休息15分钟或换人下井，确保体力充沛。(4)、每节护壁安上铁爬梯，井下作业人员系上安全带，以便应急逃生。5、防塌孔突沉现象(1)、混凝土护壁崩塌的原因，主要有： A、在混凝土护壁的养护期内，孔底排水停止，大量的水集中在孔底，孔底土体到水侵蚀含水量增加，内聚力大大降低，抽干积水后，井护壁周围的土层内产生了水压力差，从而严重影响土体的边坡稳定；B、当土质发生变化时,如果每次挖掘深度大于土体稳定极限高度时，土体也会失稳塌方；C、由于施工造成井底偏位或超挖，使土体受到扰动并破坏结构强度，塌方使桩孔周围留下隐患，由于护壁周围残留空洞，使护壁周围压力不均。(2)、防塌孔突沉的措施各桩每挖0.5M时，对孔底用钢针下插试验一次，确定无异常现象后，方可继续下挖；B、如遇流泥、流砂层时，每下挖0.30.5M浇筑护壁砼一次，中间不准停断，更不准推迟过夜，做到快速施工，为了防止护壁突沉而伤人，开挖时，脚不准置于护壁下面。第五章 防坠落、防坍塌保证措施 深圳市冠磊基础工程有限公司2011年01月26日目 录第一章 总 论11.1 项目概况11.2 可行性研究报告编制单位41.3 承办单位简介41.4 项目区概况51.5 可行性研究依据91.6 可行性研究的范围10第二章 项目建设背景及必要性112.1 项目建设背景112.2 项目建设必要性14第三章 项目建设地址及条件173.1 项目建设地址173.2 项目建设条件17第四章 工程建设方案224.1 项目设计依据与原则224.2 工程规划方案234.3 工程技术方案254.4 给排水工程304.5 供电工程314.6 采暖及通风354.7 燃气设计37第五章 环境保护385.1 环境保护标准385.2 环境影响初步分析385.3 施工期环境保护措施395.4 运营期间环境保护措施415.5 绿化425.6 环境影响评价43第六章 节 能446.1 依据标准、法律、法规和规范446.2 能耗状况和能耗指标分析446.3 节能措施45第七章 劳动安全卫生消防487.1 设计依据487.2 危害因素及危害程度分析487.3 安全设施及措施487.4 消防设施50第八章 抗震设防528.1 编制依据528.2 建设场地条件528.3 建筑结构概况与抗震设计54第九章 组织机构与项目管理569.1 组织机构569.2 项目管理56第十章 项目建设实施进度5910.1 项目建设期5910.2 项目建设实施规划59第十一章 工程招标6011.1 招标依据6011.2 招标投标的基本原则6011.3 项目概况6111.4 项目提前招标情况6211.5 项目招标内容62第十二章 投资估算与资金措筹6512.1 建设投资估算的范围6512.2 投资估算依据6512.3 投资估算编制内容6612.4 资金筹措70第十三章 效益分析7113.1 项目实施对社会的影响分析7113.2 项目与所在地互适性分析7113.3 社会风险分析7213.4 社会评价结论74第十四章 社会稳定风险评估分析7514.1 社会稳定风险评估因素7514.2 项目建设社会稳定风险分析76第十五章 结论与建议7815.1 研究结论7815.2 建议7820
